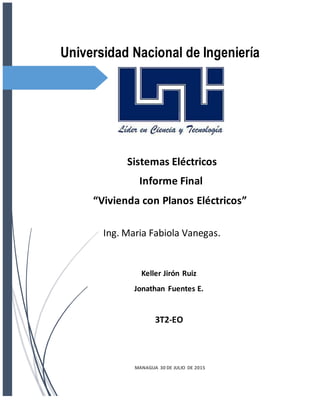

Vivienda Con Plano Electricos

Universidad Nacional de Ingeniería
MANAGUA 30 DE JULIO DE 2015
Sistemas Eléctricos
Informe Final
“Vivienda con Planos Eléctricos”
Keller Jirón Ruiz
Jonathan Fuentes E.
3T2-EO
Ing. Maria Fabiola Vanegas.

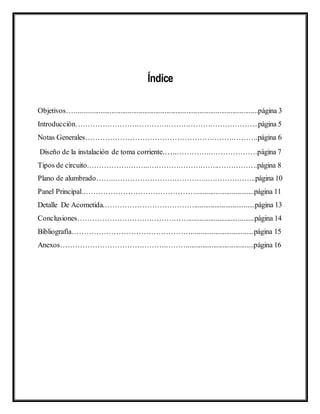

Índice
Objetivos…....................................................................................................página 3
Introducción………….……………………………………………………..página 5
Notas Generales…………………………………………………………….página 6
Diseño de la instalación de toma corriente.…..…………..……………….página 7
Tipos de circuito.…………….……...………………………..…………….página 8
Plano de alumbrado……..………………………………..………………..página 10
Panel Principal.………………………………………................................página 11

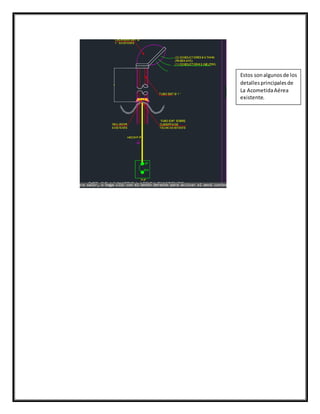

Detalle De Acometida.……………………………….................................página 13
Conclusiones………………………………………....................................página 14
Bibliografía…………………………………………..................................página 15
Anexos…………………………………….………....................................página 16

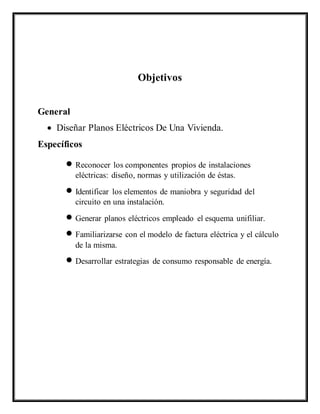

Objetivos
General
 Diseñar Planos Eléctricos De Una Vivienda.
Específicos
 Reconocer los componentes propios de instalaciones
eléctricas: diseño, normas y utilización de éstas.
 Identificar los elementos de maniobra y seguridad del
circuito en una instalación.
 Generar planos eléctricos empleado el esquema unifiliar.
 Familiarizarse con el modelo de factura eléctrica y el cálculo
de la misma.
 Desarrollar estrategias de consumo responsable de energía.

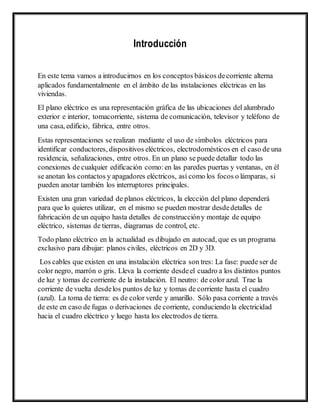

Introducción
En este tema vamos a introducirnos en los conceptos básicos decorriente alterna
aplicados fundamentalmente en el ámbito de las instalaciones eléctricas en las
viviendas.
El plano eléctrico es una representación gráfica de las ubicaciones del alumbrado
exterior e interior, tomacorriente, sistema de comunicación, televisor y teléfono de
una casa, edificio, fábrica, entre otros. 
Estas representaciones se realizan mediante el uso de símbolos eléctricos para
identificar conductores, dispositivos eléctricos, electrodomésticos en el caso de una
residencia, señalizaciones, entre otros. En un plano se puede detallar todo las
conexiones de cualquier edificación como:en las paredes puertas y ventanas, en él
se anotan los contactos y apagadores eléctricos, así como los focos o lámparas, si
pueden anotar también los interruptores principales.
Existen una gran variedad de planos eléctricos, la elección del plano dependerá
para que lo quieres utilizar, en el mismo se pueden mostrar desdedetalles de
fabricación de un equipo hasta detalles de construccióny montaje de equipo
eléctrico, sistemas de tierras, diagramas de control, etc.
Todo plano eléctrico en la actualidad es dibujado en autocad, que es un programa
exclusivo para dibujar: planos civiles, eléctricos en 2D y 3D.
Los cables que existen en una instalación eléctrica son tres: La fase: puede ser de
color negro, marrón o gris. Lleva la corriente desdeel cuadro a los distintos puntos
de luz y tomas de corriente de la instalación. El neutro: de color azul. Trae la
corriente de vuelta desdelos puntos de luz y tomas de corriente hasta el cuadro
(azul). La toma de tierra: es de color verde y amarillo. Sólo pasa corriente a través
de este en caso de fugas o derivaciones de corriente, conduciendo la electricidad
hacia el cuadro eléctrico y luego hasta los electrodos de tierra.

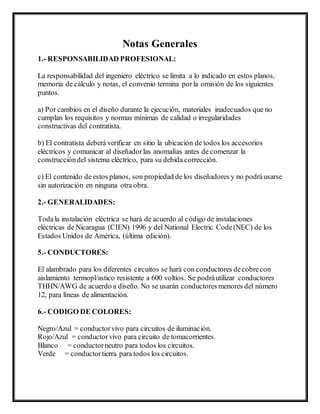

Notas Generales
1.- RESPONSABILIDAD PROFESIONAL:
La responsabilidad del ingeniero eléctrico se limita a lo indicado en estos planos,
memoria de cálculo y notas, el convenio termina porla omisión de los siguientes
puntos.
a) Por cambios en el diseño durante la ejecución, materiales inadecuados que no
cumplan los requisitos y normas mínimas de calidad o irregularidades
constructivas del contratista.
b) El contratista deberá verificar en sitio la ubicación de todos los accesorios
eléctricos y comunicar al diseñadorlas anomalías antes de comenzar la
construccióndel sistema eléctrico, para su debida corrección.
c) El contenido de estos planos, son propiedad de los diseñadores y no podráusarse
sin autorización en ninguna otra obra.
2.- GENERALIDADES:
Todala instalación eléctrica se hará de acuerdo al código de instalaciones
eléctricas de Nicaragua (CIEN) 1996 y del National Electric Code(NEC) de los
Estados Unidos de América, (última edición).
5.- CONDUCTORES:
El alambrado para los diferentes circuitos se hará con conductores decobrecon
aislamiento termopl/astico resistente a 600 voltios. Se podráutilizar conductores
THHN/AWG de acuerdo a diseño. No se usarán conductores menores del número
12, para líneas de alimentación.
6.- CODIGO DE COLORES:
Negro/Azul = conductorvivo para circuitos de iluminación.
Rojo/Azul = conductorvivo para circuito de tomacorrientes.
Blanco = conductorneutro para todos los circuitos.
Verde = conductortierra para todos los circuitos.

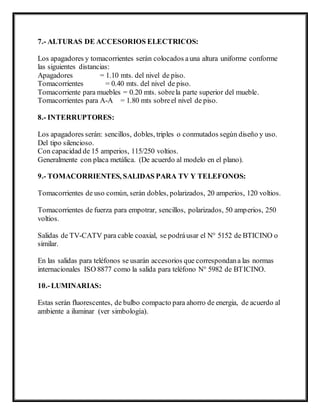

7.- ALTURAS DE ACCESORIOS ELECTRICOS:
Los apagadores y tomacorrientes serán colocados auna altura uniforme conforme
las siguientes distancias:
Apagadores = 1.10 mts. del nivel de piso.
Tomacorrientes = 0.40 mts. del nivel de piso.
Tomacorriente para muebles = 0.20 mts. sobrela parte superior del mueble.
Tomacorrientes para A-A = 1.80 mts sobreel nivel de piso.
8.- INTERRUPTORES:
Los apagadores serán: sencillos, dobles, triples o conmutados según diseño y uso.
Del tipo silencioso.
Con capacidad de 15 amperios, 115/250 voltios.
Generalmente con placa metálica. (De acuerdo al modelo en el plano).
9.- TOMACORRIENTES, SALIDAS PARA TV Y TELEFONOS:
Tomacorrientes de uso común, serán dobles, polarizados, 20 amperios, 120 voltios.
Tomacorrientes de fuerza para empotrar, sencillos, polarizados, 50 amperios, 250
voltios.
Salidas de TV-CATV para cable coaxial, se podráusar el N° 5152 de BTICINO o
similar.
En las salidas para teléfonos se usarán accesorios que correspondana las normas
internacionales ISO 8877 como la salida para teléfono N° 5982 de BTICINO.
10.-LUMINARIAS:
Estas serán fluorescentes, de bulbo compacto para ahorro de energia, de acuerdo al
ambiente a iluminar (ver simbología).

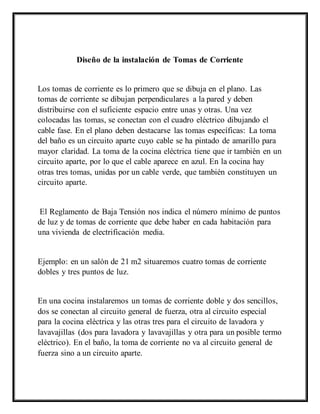

Diseño de la instalación de Tomas de Corriente
Los tomas de corriente es lo primero que se dibuja en el plano. Las
tomas de corriente se dibujan perpendiculares a la pared y deben
distribuirse con el suficiente espacio entre unas y otras. Una vez
colocadas las tomas, se conectan con el cuadro eléctrico dibujando el
cable fase. En el plano deben destacarse las tomas específicas: La toma
del baño es un circuito aparte cuyo cable se ha pintado de amarillo para
mayor claridad. La toma de la cocina eléctrica tiene que ir también en un
circuito aparte, por lo que el cable aparece en azul. En la cocina hay
otras tres tomas, unidas por un cable verde, que también constituyen un
circuito aparte.
El Reglamento de Baja Tensión nos indica el número mínimo de puntos
de luz y de tomas de corriente que debe haber en cada habitación para
una vivienda de electrificación media.
Ejemplo: en un salón de 21 m2 situaremos cuatro tomas de corriente
dobles y tres puntos de luz.
En una cocina instalaremos un tomas de corriente doble y dos sencillos,
dos se conectan al circuito general de fuerza, otra al circuito especial
para la cocina eléctrica y las otras tres para el circuito de lavadora y
lavavajillas (dos para lavadora y lavavajillas y otra para un posible termo
eléctrico). En el baño, la toma de corriente no va al circuito general de
fuerza sino a un circuito aparte.

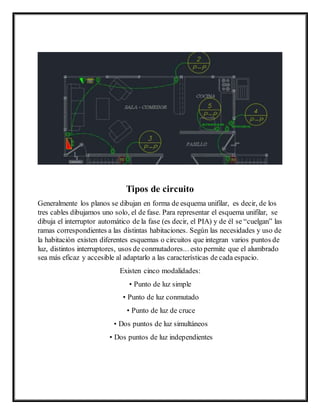

Tipos de circuito
Generalmente los planos se dibujan en forma de esquema unifilar, es decir, de los
tres cables dibujamos uno solo, el de fase. Para representar el esquema unifilar, se
dibuja el interruptor automático de la fase (es decir, el PIA) y de él se “cuelgan” las
ramas correspondientes a las distintas habitaciones. Según las necesidades y uso de
la habitación existen diferentes esquemas o circuitos que integran varios puntos de
luz, distintos interruptores, usos de conmutadores... esto permite que el alumbrado
sea más eficaz y accesible al adaptarlo a las características de cada espacio.
Existen cinco modalidades:
• Punto de luz simple
• Punto de luz conmutado
• Punto de luz de cruce
• Dos puntos de luz simultáneos
• Dos puntos de luz independientes

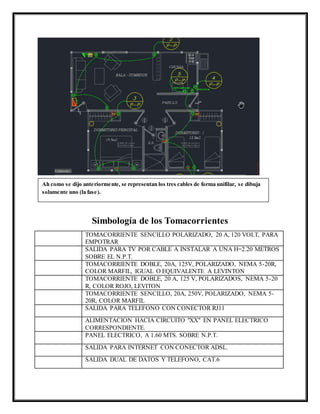

Simbología de los Tomacorrientes
TOMACORRIENTE SENCILLO POLARIZADO, 20 A, 120 VOLT, PARA
EMPOTRAR
SALIDA PARA TV POR CABLE A INSTALAR A UNA H=2.20 METROS
SOBRE EL N.P.T.
TOMACORRIENTE DOBLE, 20A, 125V, POLARIZADO, NEMA 5-20R,
COLOR MARFIL, IGUAL O EQUIVALENTE A LEVINTON
TOMACORRIENTE DOBLE, 20 A, 125 V, POLARIZADOS, NEMA 5-20
R, COLOR ROJO, LEVITON
TOMACORRIENTE SENCILLO, 20A, 250V, POLARIZADO, NEMA 5-
20R, COLOR MARFIL
SALIDA PARA TELEFONO CON CONECTOR RJ11
ALIMENTACION HACIA CIRCUITO "XX" EN PANEL ELECTRICO
CORRESPONDIENTE.
PANEL ELECTRICO, A 1.60 MTS. SOBRE N.P.T.
SALIDA PARA INTERNET CON CONECTOR ADSL.
SALIDA DUAL DE DATOS Y TELEFONO, CAT.6
Ah como se dijo anteriormente, se representan los tres cables de forma unifilar, se dibuja
solamente uno (la fase).

Plano de alumbrado
Se dibuja un nuevo plano para el alumbrado. Se distribuyen los puntos
de luz en relación a los metros cuadrados, repartiéndolos de forma
equilibrada y centrada. A continuación habrá que saber la modalidad de
puntos de luz: puntos simples, de cruce, independientes... para
representarlos inicialmente en un esquema unifilar del circuito de
alumbrado y trasladarlos posteriormente al plano (situándolos en la
habitación correspondiente)

Simbología De Iluminación
LUMINARIA FLUORESCENTE DE 59 WATTS. A SER ESCOGIDA
POR EL DUEÑO.
LUMINARIA FLUORESCENTE SUPERFICIAL, 120V, 1∅, 60HZ, 2x26
WATTS, SYLVANIA, MODELO 910.
LUMINARIA FLUORESCENTE SUPERFICIAL DE PARED, 120V, 1∅,
60HZ, 1x26 WATTS
LUMINARIA FLUORESCENTE EMPOTRADA, 120V, 1∅, 60HZ, 2x18
WATTS, LITHONIA
APAGADOR SENCILLO, 20 A, 120 V, 1 POLO, DE 3 VIAS
COMMUTADO
APAGADOR DOBLE, CUBIERTOS POR UNA SOLA PLACA
METALICA Y MONTADOS EN UNA SOLA CAJA
CANALIZACION ILUMINACION CON 3 CONDUCTORES.
CANALIZACION APAGADORES CON 4 CONDUCTORES.
Panel Principal
El panel de distribución es el corazón de la instalación eléctrica, de este salen todos
los conductores que alimentan los diferentes circuitos de la residencia, comercio o
industria. Las funciones del panel de distribución son distribuir, controlar y
proteger todos los circuitos que hayan instalados.
 Distribuir: en el momento en que se diseña la instalación existen varios
circuitos independientes. Por ejemplo, un circuito de iluminación o
alumbrado, circuitos para tomacorrientes de uso general, salida especial para
un aire acondicionado o calentador de agua, etc.
 Controlar: si se desea interrumpir el un circuito para un mantenimiento o
cualquier verificación, pormedio del disyuntor se puede poner en OFF el
circuito específico o toda la instalación.

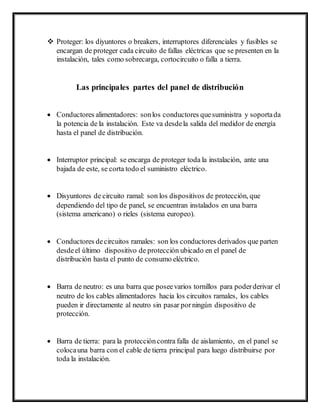

 Proteger: los diyuntores o breakers, interruptores diferenciales y fusibles se
encargan de proteger cada circuito de fallas eléctricas que se presenten en la
instalación, tales como sobrecarga, cortocircuito o falla a tierra.
Las principales partes del panel de distribución
 Conductores alimentadores: sonlos conductores quesuministra y soportada
la potencia de la instalación. Este va desdela salida del medidor de energía
hasta el panel de distribución.
 Interruptor principal: se encarga de proteger toda la instalación, ante una
bajada de este, se corta todo el suministro eléctrico.
 Disyuntores de circuito ramal: son los dispositivos de protección, que
dependiendo del tipo de panel, se encuentran instalados en una barra
(sistema americano) o rieles (sistema europeo).
 Conductores decircuitos ramales: son los conductores derivados que parten
desdeel último dispositivo de protección ubicado en el panel de
distribución hasta el punto de consumo eléctrico.
 Barra de neutro: es una barra que poseevarios tornillos para poderderivar el
neutro de los cables alimentadores hacia los circuitos ramales, los cables
pueden ir directamente al neutro sin pasar porningún dispositivo de
protección.
 Barra de tierra: para la proteccióncontra falla de aislamiento, en el panel se
colocauna barra con el cable de tierra principal para luego distribuirse por
toda la instalación.

La Acometida
Es la parte de la instalación de la red de distribución, que alimenta la caja o cajas
generales de protección (CGP).
LÍNEA DE ACOMETIDA
Conecta la red de distribución con la caja general de protección. Tanto la línea de
acometida como la red de distribución pertenecen a las compañías eléctricas. Es el
punto de entrega de energía eléctrica por parte de las compañías suministradoras.
Las acometidas se realizan de forma aérea o subterránea, dependiendo del origen
de la red de distribución a la cual se conectan. El número de conductores que
forman una línea de acometida es determinado por la empresa distribuidora, siendo
por lo general 3 conductores (negro, gris y marrón) + neutro (azul).

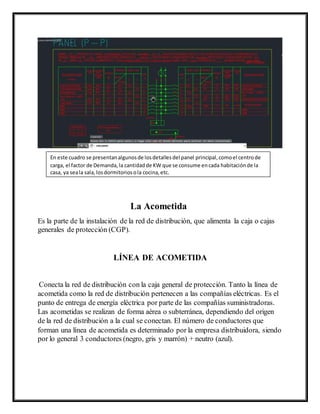

En este cuadro se presentanalgunosde losdetallesdel panel principal,comoel centrode
carga, el factor de Demanda,la cantidadde KW que se consume encada habitaciónde la
casa, ya seala sala,losdormitoriosola cocina,etc.

Estos sonalgunosde los
detallesprincipalesde
La AcometidaAérea
existente.

Conclusiones
En conclusión para la realización de nuestro plano Eléctrico se debieron de tomar
varios factores que podíanafectar si no se hubiesen tomado en cuenta, como son
las Normas Generales, que nos explican de manera detallada las precaución que se
deben de seguir antes de la realización de nuestros planos Eléctricos para la
vivienda, todo esto se encuentra en la CIEN lo cual están establecidas para
Nicaragua.
También, antes de la realización de los planos eléctricos se debieron revisar de
manera detallada los planos de construcciónde la vivienda, para así saber el
tamaño de cada cuarto o sala y determinar el número de bujías o lámparas que se
debían colocar y así también saber la cantidad de tomas de corriente que se iban a
utilizar.
Para la realización de los planos Eléctricos se utilizó el programa AUTOCAD
versión 2015, el cual también aporta inteligencia al proceso dediseño de circuitos,
y permite crear esquemas eléctricos de forma rápida y eficiente.

Bibliografía
 Curso práctico de Electricidad. Cekit s.a Compañía
editorial electrónica, México calle 22 No. 8-22 piso 2, A.A. 194
www.cekit.com 1997
 http://www.monografias.com/trabajos100/diseno-electrico-
casa/diseno-electrico-casa2.shtml#recomendaa#ixzz3iCHmaUpG
 http://ficus.pntic.mec.es/fmam0047/ttecp/corriente_alterna.pdf
 http://recursostic.educacion.es/secundaria/edad/4esotecnologia/quince
na7/pdf/quincena7.pdf
 http://www.areatecnologia.com/Instalacion-electrica-viviendas.htm

Anexos
Como Anexos se presentan algunas imágenes de lo que sonlos planos de
construcciónde la casaya que se debieron de tomar en cuenta antes de empezar a
hacer los planos eléctricos de la misma:

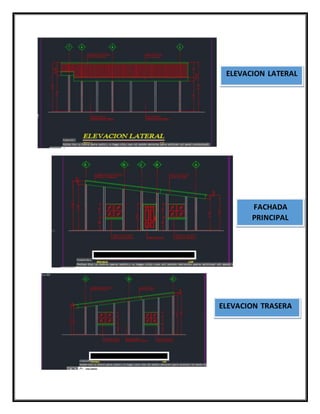

PLANTA ARQUITECTONICA
ELEVACION LATERAL

ELEVACION LATERAL
FACHADA
PRINCIPAL
ELEVACION TRASERA

Vivienda Con Plano Electricos

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Vivienda Con Plano Electricos

Último

Vivienda Con Plano Electricos
