La implementación de algoritmos sofisticados de procesamiento de señales permite: 1) compresión de datos sin pérdida de información; 2) control de errores mediante codificación redundante y entrelazado; 3) modulación ortogonal para transmitir múltiples señales simultáneas. Esto posibilita la convergencia de servicios de TV, audio e imágenes en la televisión digital terrestre.

1. TV DIGITAL ISDB-T
Centro de Investigación y Desarrollo en
Telecomunicaciones, Electrónica e Informática
Disertantes:
Ing. Marcelo Luis Tenorio
Ing. Pablo De Cesare
Ing. Edgardo Marchi
Ing. Marcos Cervetto
Electrónica e Informática

2. INTI- Referente técnico. INTI Electrónica e
Informática En Televisión Digital Terrestre (TDT)
1.INTI- Referente técnico.
2.Dificultades y soluciones
3.Conceptos básicos de Televisión
4.Introducción al Procesamiento Digital de
Señales
5.Codificación de fuente
6.Introducción a la TV digital.
7. El estándar ISDB-T de televisión digital
Agenda

3. INTI- Referente técnico. INTI Electrónica e Informática En
Televisión Digital Terrestre (TDT)
Capacidad de Medición – disponer de recursos según necesidad y en relación a la
ganancia
• Cámara Semi-anecoica de 10m. - us$ 1 millón
• Jaula de Faraday.
• 3 Cámaras térmicas con humedad controlada.
• Banco automatizado de medición de audio en radiofrecuencia.
• Banco automatizado de medición de Radiocomunicaciones.
• Banco automatizado de medición de Aparatos telefónicos
• Analizadores de espectro hasta 75 GHz.
• Equipos de última generación para medición de transmisores
de TV, FM y AM.
• Generadores de señal hasta 20 GHz.
• Set de atenuadores calibrados hasta 50 GHz.
• Acopladores direccionales hasta 50 Ghz.

4. Honda Insight 2000 (3cil. 1.0L
híbrido) rendimiento combinado:
22.53Km/lconsumía un litro cada 5 km
Recursos Escasos
Poco petróleo => autos más eficientes

5. MEDIO
AMBIENTE
 El espectro radioeléctrico es un
recurso natural finito, y constituye
un bien de dominio público sobre
el cual el Estado debe ejercer su
soberanía.
 Su empleo de forma racional,
eficaz y económica es
fundamental en la “Sociedad de la
Información”. internet de las cosas
 Interferencias y malos usos
representan contaminación del
ambiente radioeléctrico.
¿Por qué tanto esfuerzo en la digitalización?
Espectro Radioeléctrico
Recurso natural finito

6. TV Digital versus TV Analógica
Eficiencia:
16 contenidos versus 2 contenidos
TV Analógica VS. TV Digital

7. Objetivo
Transformación deseada

8. Codificación
fuente
multiplexado
Codificación
canal
Modulador
amplificador
receptor
“No” invariante en tiempo
Objetivo
Transferencia deseada

10.  Convergencia
 Capacidad de regeneración de señales
 La implementación de algoritmos de
procesado de señal sofisticados
¿Por qué digital?
Principales características

11. Convergencia Tv
ISDB-T Servicio Integrado Digital Broadcasting - Terrestre
 Convergencia

12. Convergencia
• Datos =>
•(23.234 Mbps)
ISDB-T Servicio Integrado Digital Broadcasting - Terrestre
1. Tv.
2. Audio
3. Imágenes fijas
4. Textos
5. Funcionalidades
• HD o 4 SD combinaciones
• Varios idiomas , radios
• Imágenes de protagonistas ,
tiempo etc
• textos de protagonistas ,
tiempo,noticias epg guía
programación ,close caption,bi-
direccional etc
• Seguridad niños , autor
• pagar por ver
• jugar
• señal de emergencia

13. Convergencia seteo - flexible
ISDB-T Servicio Integrado Digital Broadcasting - Terrestre

14. Convergencia
 Convergencia
 transmisor de datos (bps)
Flexibilidad
 Convergencia √
 Capacidad de regeneración de señales
 La implementación de algoritmos de
procesado de señal sofisticados
RESUMEN

15.  Capacidad de regeneración de señales
SEÑAL ORIGINAL SEÑAL DEGRADADA SEÑAL MUY DEGRADADA SEÑAL REGENERADA
PROPAGACION DISTANCIA
Capacidad de regeneración de señales

16. Vestidito ,no blanco ,en la gama del rojo No rosa viejo , si rosa chicle
Capacidad de regeneración de señales
no ¿?

17. Capacidad de regeneración de señales
Más robusto => menos datos menos robusto => Más datos

18. Jerarquía
Capacidad de regeneración de señales

19. Jerarquía
Capacidad de regeneración de señales

20. Jerarquía
Capacidad de regeneración de señales

21. Jerarquía
Capacidad de regeneración de señales

22.  Capacidad de regeneración de señales
SEÑAL ORIGINAL SEÑAL DEGRADADA SEÑAL REGENERADA
PROPAGACION DISTANCIA
 Más robusto
FLEXIBLE
Más robusto => Menor tasa datos
Menos robusto => Más tasa datos
 Convergencia √
 Capacidad de regeneración de señales √
 La implementación de algoritmos de
procesado de señal sofisticados
Capacidad de regeneración de señales
RESUMEN

23.  La implementación de algoritmos de
procesado de señal
 compresión
 control de errores
 control de reflexiones
 modulación ortogonal
Procesado de señal

24. Procesado de señal -BW
1920x1080x25 1,24416 Gbits/s => 401,688 MHz
pixeles
pixeles

25. Procesado de señal -compresión
1920x1080x25 1,24416 Gbits/s => 12,517 Mbits/s
Por favor sírvame un café
Por favor sírvame un café, la
bebida se obtiene a partir de
mezcla en agua caliente con
los frutos y semillas de la
planta de café o cafeto
tostada y molida.
sírvame café
No perdida
compresión
según el método puede
o no perder información

26. Procesado de señal -control de errores
Redundancia controlada
Por favor sírvame un café, la
bebida se obtiene a partir de
mezcla en agua caliente con
los frutos y semillas de la
planta de café o cafeto
tostada y molida.
sírvame café
sírvame café sírvame caféRedundancia
controlada
Redundancia descontrolada
Reed–Solomon (RS)
Código de convolución
compresión
más sensibles al ruido

27. s_r_ame _ _ _ _
sírvame café
sírvame cafe
scrfame iave
s_r_ame c_f_
sírvame agua
sírvame café
Procesado de señal -Control de errores Interleaving
sírvame café
Interleaving mejora funcionamiento de redundancia - ruido en ráfaga
c f
sírvame _ _ _ _sírvame c _ _ _

28. Procesado de señal - Repaso
sombras proyección

29. Procesado de señal - Repaso
Base Ortogonal
no si

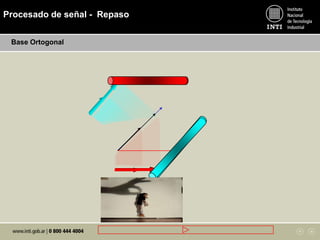

30. Procesado de señal - Repaso
Base Ortogonal

31. Base Ortogonal
t
Procesado de señal - Repaso

32. Procesado de señal - Repaso
Base Ortogonal
t

33. Procesado de señal - Repaso
Fourier

34. f
6 MHz
t
Procesado de señal - Repaso
Fourier

35. t f
1,5MHz
f
6 MHz
t
Procesado de señal - Repaso
Fourier

36. Procesado de señal - Repaso
Fourier
IFT

37. Procesado de señal - control de reflexiones FDM
321
321
Reflexión
t
1 2
1
tTiempo retraso
X
directo
X
reflejado
Símbolos en RX
1

38. Procesado de señal - control de reflexiones FDM
t
t
FDM Multiplexado por división de frecuencia
t
t
t
6 Msps Mega symbols per second
1,5 Msps
1,5 Msps
1,5 Msps
1,5 Msps
f
6 MHz
f
1,5MHz 1,5MHz 1,5MHz1,5MHz
6 Msps
1,5 Msps
1,5 Msps
1,5 Msps
1,5 Msps
6 Mbps
> 6 MHz

39. Procesado de señal - OFDM
Ortogonal FDM => OFDM Multiplexado por división ortogonal de frecuencia

40. Procesado de señal - OFDM
Número de portadoras 5617

41. Procesado de señal - control de reflexiones FDM
Receptor en movimiento

42. Procesado de señal - control de reflexiones FDM
Receptor en movimiento

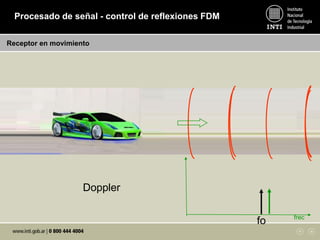

43. frec
fo
Procesado de señal - control de reflexiones FDM
Receptor en movimiento
Doppler

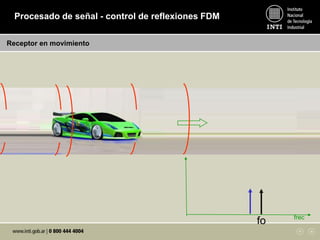

44. frec
fo
Procesado de señal - control de reflexiones FDM
Receptor en movimiento

45. frec
fo
t
sírvame cafe
Procesado de señal - control de reflexiones FDM
Receptor en movimiento

46. Procesado de señal - control de reflexiones FDM
filtro
t
1 2
Símbolos en RX
1
1
1

47. Procesado de señal - control de reflexiones FDM
Guarda – prefijo cíclico
t
1 2
Símbolos en RX
1
1

48. Procesado de señal - control de reflexiones FDM
Guarda – prefijo cíclico

49. Máscara de INTI Electrónica e Informática En
Televisión Digital Terrestre (TDT )
Máscara del espectro de transmisión para radiodifusión de televisión digital terrestre
125 dBc
Rango Dinámico 88 dBc

50. SFN single-frequency network

51. Adapta velocidad redundancia
3 niveles <>
robustez y rate
interleaving modulación Ofdm ifft
Intervalo
Guarda

52. SFN single-frequency network

53. Dirección Av. Gral Paz 5445 entre Av. de
los Constituyentes y Av. Albarellos en
el partido de San Martín de la provincia
de Buenos Aires.Argentina
Teléfono 47246346
E-mail mtenorio@inti.gob.ar
25 octubre de 2011
TV DIGITAL ISDB-T
Centro de Investigación y Desarrollo en
Telecomunicaciones, Electrónica e Informática
Gracias por su atención
Actualización Docente

54. Procesado de señal -compresión
Compresión sin pérdidas

55. veo solo a lola
888 8888 8 8888 bits
Longitud fija
96 bits
Procesado de señal -compresión
Compresión sin pérdidas

56. 11,96
0,92
2,92
6,87
16,78
0,520,730,89
4,15
0,3 0
8,37
2,12
7,01
0,29
8,69
2,77
1,53
4,94
7,88
3,31
4,8
0,39
0 0,06
1,54
0,15
0
2
4
6
8
10
12
14
16
18
a b c d e f g h i j k l m n ñ o p q r s t u v w x y z
16,78
11,96
8,698,37
7,88
7,016,87
4,944,8
4,15
3,312,922,77
2,12
1,541,53
0,920,890,730,520,390,30,290,150,06 0 0
0
2
4
6
8
10
12
14
16
18
e a o l s n d r u i t c p m y q b h g f v j ñ z x k w
Procesado de señal -compresión
Compresión sin pérdidas

57. e 16,78 0
a 11,96 10
o 8,69 110
l 8,37 1110
s 7,88 11110
n 7,01 111110
d 6,87 1111110
r 4,94 11111110
u 4,8 111111110
i 4,15 1111111110
t 3,31 11111111110
c 2,92 111111111110
p 2,77 1111111111110
m 2,12 11111111111110
y 1,54 111111111111110
q 1,53 1111111111111110
b 0,92 11111111111111110
h 0,89 111111111111111110
g 0,73 1111111111111111110
f 0,52 11111111111111111110
v 0,39 111111111111111111110
j 0,3 1111111111111111111110
ñ 0,29 11111111111111111111110
z 0,15 111111111111111111111110
x 0,06 1111111111111111111111110
k 0 11111111111111111111111110
w 0 111111111111111111111111110
Longitud variable
veo solo a lola
2113 5343 2 4342 bits 55 bits
volver
Procesado de señal -compresión
Compresión sin pérdidas
