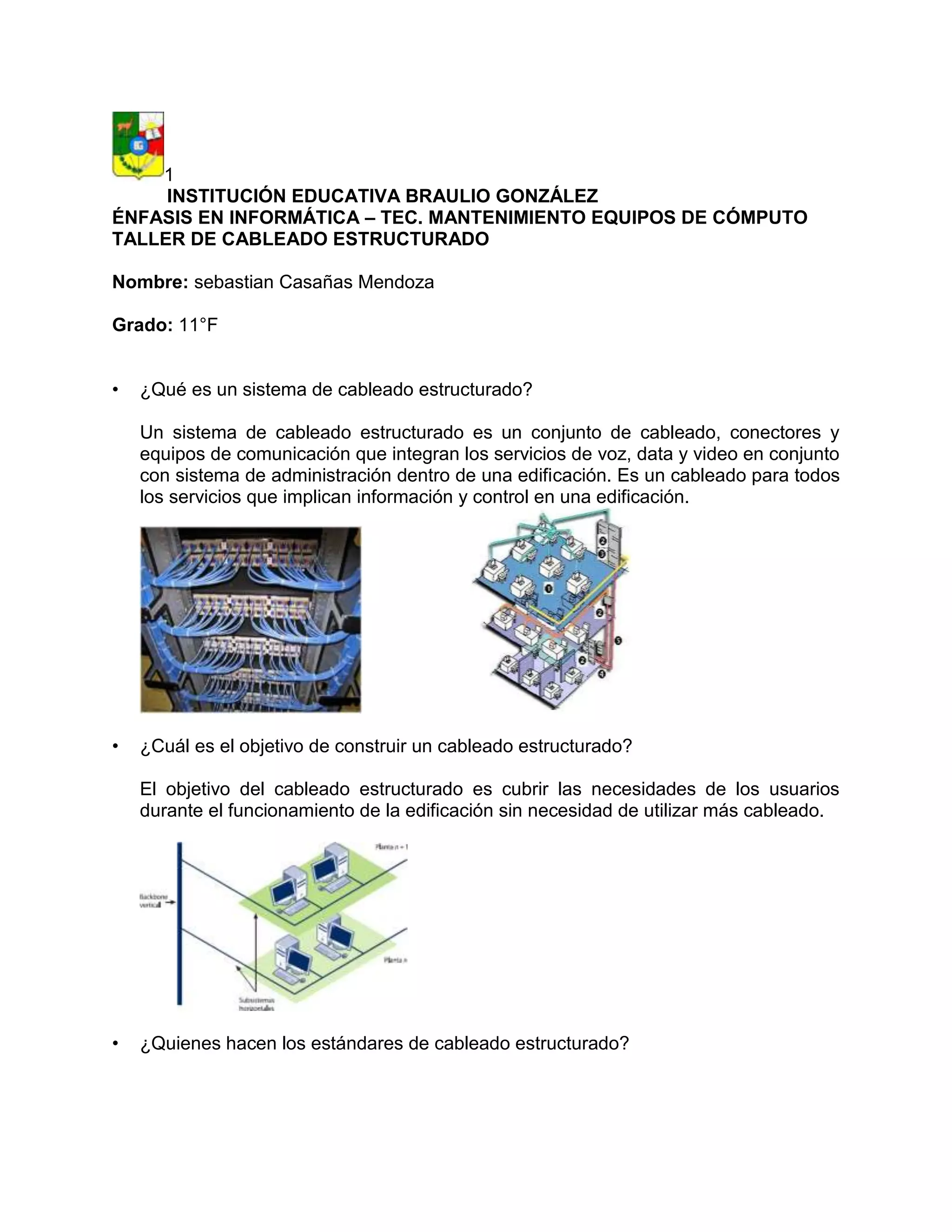

INSTITUCIÓN EDUCATIVA BRAULIO GONZÁLEZ
ÉNFASIS EN INFORMÁTICA – TEC. MANTENIMIENTO EQUIPOS DE CÓMPUTO
TALLER DE CABLEADO ESTRUCTURADO
Nombre: sebastian Casañas Mendoza
Grado: 11°F
• ¿Qué es un sistema de cableado estructurado?
Un sistema de cableado estructurado es un conjunto de cableado, conectores y
equipos de comunicación que integran los servicios de voz, data y video en conjunto
con sistema de administración dentro de una edificación. Es un cableado para todos
los servicios que implican información y control en una edificación.
• ¿Cuál es el objetivo de construir un cableado estructurado?
El objetivo del cableado estructurado es cubrir las necesidades de los usuarios
durante el funcionamiento de la edificación sin necesidad de utilizar más cableado.
• ¿Quienes hacen los estándares de cableado estructurado?

2. La Telecommunications Industry Association y la Electronic Industries Alliance, son los
responsables de emitir recomendaciones que después son adoptados por la ISO y
otros organismos internacionales.
• Explique los siguientes organismos y normas que rigen para el cableado
estructurado:
• ANSI: American National Standards Institute.
Es una organización privada la cual administra y coordina el sistema de
estandarización voluntaria del sector privado de los Estados Unidos.
• EIA: ElectronicsIndustryAssociation.
Desarrolla normas y publicaciones sobre las principales aéreas técnicas como:
los componentes electrónicos, electrónica del consumidor, información
electrónica y telecomunicaciones.
• TIA: Telecommunications Industry Association.
Desarrolla normas de cableado industrial voluntario para muchos productos de
las telecomunicaciones, tiene más de 70 normas preestablecidas.

3. • ISO: International Standards Organization.
Organización no gubernamental creada en 1947 a nivel Mundial, de cuerpos de normas
nacionales, con más de 140 países.
• IEEE: Instituto de Ingenieros Eléctricos y de Electrónica.
Es principalmente responsable por las especificaciones de redes de area local
como 802.3 Ethernet
• Explique los siguientes estándares y documentos de referencia
• ANSI/TIA/EIA-568-B
Cableado de telecomunicaciones en edificios comerciales.
*TIA/EIA 568-B1 requerimientos generales
*TIA/EIA 568-B2 componentes de cableado mediante par trenzado balanceado.
*TIE/EIA 568-B3 componentes del cableado de fibra óptica
• ANSI/TIA/EIA-569-A
Normas de recorridos y espacios de telecomunicaciones en edificios
comerciales.
• ANSI/TIA/EIA-570-A
Normas de infraestructura residencial de telecomunicaciones.
• ANSI/TIA/EIA-606-A
Normas de administración de infraestructura de telecomunicaciones en
edificaciones comerciales.
• ANSI/TIA/EIA-607
Requerimientos para instalaciones del sistema de puesta a tierra de
telecomunicaciones en edificaciones comerciales.

4. • ANSI/TIA/EIA-758
Norma cliente-propietario del cableado de planta externa de telecomunicaciones.
• ¿Cuál es la diferencia entre la norma ANSI/TIA/EIA-568-B Y ANSI/TIA/EIA-568-A
La diferencia entre ANSI/TIA/EIA-568-B Y ANSI/TIA/EIA-569-A es que
ANSI/TIA/EIA-568-B es un cableado de telecomunicaciones en edificaciones
comerciales.( es como instalar el cableado) y ANSI/TIA/EIA-569-A es una norma de
recorridos y espacios de telecomunicaciones en edificios comerciales. ( como
enrutar un cable)
• Explique los siguientes elementos que constituyen la estructura de un cableado
estructurado. (Debe ir con imágenes):
• Cableado de campus
es el armario o rack de distribución que concentra todos los elementos
electrónicos, dispositivos, pacheras, y todo otro elemento necesario para el
futuro enlace con los puestos del sector , y con el rack principal de la red. A este
rack acometen los tendidos provenientes de los puestos de trabajo (cableado
horizontal) el tendido del cableado vertical, y los internos de la red de telefonía
que se se distribuirán por el cableado.
• Cableado vertical
El término “horizontal” se emplea ya que típicamente el cable en esta parte del
cableado se instala
Horizontalmente a lo largo del piso o techo falso.
Interconexión entre los armarios de telecomunicaciones, cuarto de equipos y
entrada de servicios.
• Cableado horizontal
El término “horizontal” se emplea ya que típicamente el cable en esta parte del
cableado se instala horizontalmente a lo largo del piso o techo falso. Este debe
satisfacer los requerimientos actuales y facilitar el mantenimiento, crecimiento y
reubicación de los equipos y áreas a servir.
• Cableado de usuario
Son los Office Box, o cajasd de piso, las cuales contendrán dos conectores RJ45
hembra, en los cuales se conectaran los cables del cableado horizontal. A cada
uno de los puestos de trabajo se accederá con dos cables de cuatro pares
trenzados sin blindaje (UPT) calibre AWG 24 certificados categoría 5 superior
• Explique cada uno de los siguientes componentes del cableado estructurado :
• Area de trabajo
Los ductos a las salidas de área de trabajo, deben preverla capacidad de manejar tres
cables. Las salidas de área de trabajo deben contar con un mínimo de dos conectores.
• Armario de telecomunicaciones
Un cuarto de telecomunicaciones es el área en un edificio utilizada para el uso
exclusivo de equipo asociado con el sistema de cableado de

5. telecomunicaciones. El espacio del cuarto de comunicaciones no debe ser
compartido con instalaciones eléctricas que no sean de telecomunicaciones. El
cuarto de telecomunicaciones debe ser capaz de albergar equipo de
telecomunicaciones, terminaciones de cable y cableado de interconexión
asociado. El diseño de cuartos de telecomunicaciones debe considerar, además
de voz y datos, la incorporación de otros sistemas de información del edificio
tales como televisión por cable (CATV), alarmas, seguridad, audio y otros
sistemas de telecomunicaciones. Todo edificio debe contar con al menos un
cuarto de telecomunicaciones o cuarto de equipo. No hay un límite máximo en la
cantidad de cuartos de telecomunicaciones que puedan haber en un edificio.
• Sala de equipos
El cuarto de equipo es un espacio centralizado de uso específico para equipo de
telecomunicaciones tal como central telefónica, equipo de cómputo y/o
conmutador de video. Varias o todas las funciones de un cuarto de
telecomunicaciones pueden ser proporcionadas por un cuarto de equipo. Los
cuartos de equipo se consideran distintos de los cuartos de telecomunicaciones
por la naturaleza, costo, tamaño y/o complejidad del equipo que contienen. Los
cuartos de equipo incluyen espacio de trabajo para personal de
telecomunicaciones. Todo edificio debe contener un cuarto de
telecomunicaciones o un cuarto de equipo. Los requerimientos del cuarto de
equipo se especifican en los estándares ANSI/TIA/EIA-568-A y ANSI/TIA/EIA-
569.
• Backbone de campus
El propósito del cableado del backbone es proporcionar interconexiones entre
cuartos de entrada de servicios de edificio, cuartos de equipo y cuartos de
telecomunicaciones. El cableado del backbone incluye la conexión vertical entre
pisos en edificios de varios pisos. El cableado del backbone incluye medios de
transmisión (cable), puntos principales e intermedios de conexión cruzada y
terminaciones mecánicas.
• En un diagrama de distribución de cableado estructurado señale cada uno de los
elementos del punto 6 y 7

7. • Cuáles son las distancias máximas en cableado horizontalLa máxima longitud
permitida
Independientemente del tipo de medio de Txutilizado es 100m = 90 m + 3 m usuario
+ 7 m patchpannel.
• En una red con cableado estructurado, cuales son los componentes de un puesto
de trabajo
En cada puesto de trabajo se encuentran un mínimo de 2 tomas de usuario o
conectores (RJ45),
Según sea la aplicación a cubrir. Generalmente se instalan una toma para voz y
otra para datos.
MAGIC LIGHT LIVING

8. VOZ DATOS VOZ DATOS VOZ DATOS
• Cuáles son los elementos que componen un gabinete de telecomunicaciones o rack
Levantamiento de informaciónUn cuarto de telecomunicaciones (TC:
Telecommunications Closet) es un espacio cerrado de un edificio utilizado para el uso
exclusivo de cableado de telecomunicaciones y sistemas auxiliares: bastidores (racks),
concentradores, aire acondicionado propio...
Cada cuarto debe tener acceso directo al cable espinazo.
• Mediante un cuadro realice la comparación entre un cable UTP, STP, coaxial y fibra
óptica
PAR TRENZADO PAR TRENZADO BLINDADO COAXIAL
TECNOLOGIA AMPLIAMETE PROBADA ? SI ? SI ? SI
ANCHO DE BANDA MEDIO MEDIO ALTO
FULL DUPLEX ?SI ? SI ? SI
100 m - 65 Mhz 100 m - 67 Mhz
DISTANCIAS MEDIDAS 500 m - (Etherne
INMUNIDAD ELECTRO MAGNETICA LIMITADA MEDIA MEDIA
SEGURIDAD BAJA BAJA MEDIA
COSTE BAJO MEDIO MEDIO
• Explique cada uno de los siguientes pasos a seguir para llevar a cabo un cableado
estructurado:
• Planificación
Se debe generar un informe que indique en detalle los cambios estructurales a
realizar así como una propuesta del cronograma de instalación del cableado y
los elementos de comunicación y control, dicho informe debe contener un plano
de la edificación donde se va a realizar la instalación del cableado en el cual se
indiquen las canalizaciones, el cableado y los equipos de comunicación, control y
administración necesarios para implantar la red de transmisión de datos.
• Negociación
El plan de instalación generado n T2 debe ser negociado con los usuarios,
arquitectos,gerentes o cualquier otro personal encargado de la instalación y los
espacios. Para verificar la factibilidad técnica, financiera y organizacional de los
cambios propuestos en el diseño elaborado.
Se debe hacer un informe que plasme las alteraciones que deba llevar el documento e
planeación y en función de las negociaciones realizadas con los responsables del
proyecto.

9. • Instalación
En esta tarea se procede a la instalación física del cableado y los componentes
de comunicación y computo que han sido diseñados.
• Verificación de funcionalidad y certificación
Después de tener el cableado conectado y sus componentes instalados se verifica
su operatividad el proceso de verificación consta de ver si los componentes
funcionan y pueden operar, normalmente la verificación se hace al mismo tiempo de
la instalación, este implica ver que el nivel de operación bajo diferentes condiciones
de los equipos que operan entre sí.
• Documentación de la red
se elabora un documentos en función de los otros documentos generados en las
tareas anteriores, este es como el libro de vida de la red que en este muestra la
funcionalidad de la red en que estado se encuentra y cada uno de sus
componentes.
• Realice un cuadro comparativo entres las categorías del cable UTP
PAR TRENZADO PAR TRENZADO BLINDADO COAXIAL
TECNOLOGIA AMPLIAMETE PROBADA ? SI ? SI ? SI
ANCHO DE BANDA MEDIO MEDIO ALTO
FULL DUPLEX ?SI ? SI ? SI
DISTANCIAS MEDIDAS 100 m - 65 Mhz 100 m - 67 Mhz
500 m - (Etherne
INMUNIDAD ELECTRO MAGNETICA LIMITADA MEDIA MEDIA
SEGURIDAD BAJA BAJA MEDIA
COSTE BAJO MEDIO MEDIO
CATEGORIA VELOCIDAD
3 16 MHz
4 20 MHz
5 100 MHz
5e 100 MHz
6 250 MHz
6a 500 MHz
• Definición de:
• Atenuación
La Atenuación es un parámetro importante del cable de par trenzado. Se
expresa normalmente en dB(decibeles) y expresa la perdida de amplitud de la
señal a lo largo del cable.
CAUSAS
•Características eléctricas del cable
•Materiales y construcción.
•Perdidas de inserción debido a terminaciones y imperfecciones

10. •Reflejos por cambios en la impedancia
•Frecuencia (las pérdidas son mayores a mayor frecuencia)
•Temperatura
•Longitud del enlace
•Humedad
•Envejecimiento
Diafonía
• ¿Cuáles son las causas para que exista atenuación en un cable de par trenzado?
• ¿Cuáles son las prácticas recomendadas para la instalación de un cableado
estructurado certificado cada punto de red?
INSTALACIÓN DE CABLEADO ESTRUCTURADO
Para edificios de oficinas existen unas normas que establecen la forma de hacer el
cableado. El cableado realizado Según esas normas se denomina cableado
estructurado, y permite integrar distintas tecnologías y servicios de red (voz,Audio,
vídeo, datos). Las ventajas de seguir estas normas están en la sencillez de gestión
y mantenimiento, robustez y Flexibilidad ya que la mayoría de las tecnologías de red
local funcionan sobre cableado estructuradas. Esas normas son laTIA/EIA-568B, la
ISO/IEC 11801 y la EN 5017310.
Cuando se diseña un cableado es conveniente cumplir todas las normativas
simultáneamente, instalando componentes según su categoría y certificando los
enlaces realizados según su clase, ya que de esta forma se asegura una
máximacompatibilidad con todos los fabricantes y sistemas. Hay que tener en
cuenta que por un lado una mala instalaciónrealizada con buenos componentes
quizá no pueda certificarse, y por otro lado es más fácil asegurar la calidad de
unainstalación utilizando componentes certificados.
Se puede hacer comprobaciones sobre el enlace permanente (lo más habitual, sirve
para certificar una instalación) o sobre el canal completo.

11. Los procedimientos de verificación y comprobación se dividen en tres partes:
rendimiento de enlace (sobre el cableado), transmisión (sobre los componentes del
cableado) y medidas de los componentes.
• ¿Cuáles son las recomendaciones para las terminaciones en los conectores UTP?
Tal vez una de las recomendaciones más conocida y discutida del TIA/EIA-568-B.1-
2001 es la pin/par para el par trenzado balanceado de 100 ohm para ocho
conductores como los cables UTP. Estas asignaciones son llamadas T568A y
T568By definen el pinout, u orden de conexiones, para cables enRJ45 ocho pines
modularesy jacks.
Las recomendaciones de Telecomunicaciones Federales de los Sistemas de
Comunicación Nacional de Estados Unidos no reconocen T568B, Mezclar el parche
terminado T568A con los cables horizontales de terminación T568B (o al revés) no
produce problemas en el pinout de una instalación. Aunque puede degradar la
calidad de la señal ligeramente, este efecto es marginal y ciertamente no mayores
que la producida por la mezcla de las marcas de los cables en los canales
• ¿Cuáles son las recomendaciones en cuanto a canalizaciones y ductos?
*Los cables UPT no deben circular junto a los cables de energía dentro de la misma
cañería por más corto que sea el trayecto.
*Los cables UTP pueden circular por bandeja compartida con cables de energía
respetando el paralelismo a una distancia mínima de 10 cm. En el caso de existir
una división metálica puesta a tierra, esta distancia se reduce a 7 cm
*En caso de caños metálicos la circulación puede ser en conductos continuos.
*Si se usa cañerías plásticas, lubricar los cables (talco industrial, vaselina, etc.) para
reducir la fricción entre los cables y las paredes de los caños.
*El radio de las curvas no debe ser menor a 2”
*la canalización no debe superar los 20 metros o tener más de 2 cambios de
dirección sin cajas de paso.
*En tendidos verticales se deben fijar los cables a intervalos regulares para evitar el
efecto del peso en el acceso superior.

12. • ¿Cuáles son las recomendaciones en cuanto a la documentación para la
administración del cableado estructurado?
- La documentación es un componente de la máxima importancia para la operación
y el mantenimiento de los sistemas de telecomunicaciones.
- Resulta importante poder disponer, en todo momento, de la documentación
actualizada, y fácilmente actualizable, dada la gran variabilidad de las instalaciones
debido a mudanzas, incorporación de nuevos servicios, expansión de los existentes,
etc.
- En particular, es muy importante proveer los planos de todos los pisos, en los que
se detallen:
* Ubicación de los gabinetes de telecomunicaciones.
* Ubicación de ductos a utilizar para cableado vertical.
* Disposición detallada de los puestos eléctricos en caso de ser requeridos.
* Ubicación de piso ductos si existen y pueden ser utilizados
• En el diseño de planos de cableado estructurado cuál es el esquema de código de
colores recomendado y el dibujo para:
• UPS
• Tablero de red normal
• Tablero de red regulada
• Cuarto de cableado horizontal (HC)
• Cuarto de cableado intermedio (IC)
• Cuarto de cableado principal (MC)
• Punto lógico simple
• Punto lógico doble (voz y datos)
• Punto lógico triple (voz, datos y video)
• Punto lógico sobre techo
• Toma doble red regulada
• ]Toma doble red normal
• Agrupación simbólica
• Canaleta troncal
• Bandeja troncal
• Canaleta de distribución
• Distribución por piso
• Distribución por cielo raso
• Distribución por tubería
• Distribución por otras superficies
• Canaleta en PVC
• Canaleta metálica

13. • Transpuesto de muro o división

16. • Para diseñar e instalar un sistema de cableado estructurado, se debe conocer los
códigos aplicados localmente y los estándares vigentes, explique porque es
importante cada uno de ellos
Esto es muy importante para la administración de los cables de telecomunicaciones
para su debida identificación.
CÓDIGO DE COLORES
VERDE: Conexión de red / circuito auxiliar
AZUL: Terminación del cable horizontal
PURPURA: Conexión mayor /equipo de dato
BLANCO: Terminación de cable MC a IC.
CAFÉ: Terminación del cable del campus
GRIS: Terminación del IC a MC.
AMARILLO: Mantenimiento auxiliar, alarmas y seguridad.
ROJO: Sistema de teléfono
La ayuda que nos dan los códigos y estándares es que permiten diseñar e instalar
un sistema de cableado estructurado, cumpliendo con todas las normas
establecidas por la ley evitándose una sanción por algún error cometido al momento
de diseñar e instalar.
.
• ¿Qué tipo de servicios se pueden instalar con el sistema de cableado estructurado?
*Redes de voz
*Redes de datos
*Circuito cerrado de TV
*Circuito cerrado de seguridad
*Sensores de humo
*Alarmas contra incendios
*Sistemas contra incendios
*Sistemas Contra Sismos
*Sensores de temperatura
*Controladores de iluminación
*Sistemas de voceo
*Sistemas de control de accesos
• ¿Qué información se necesita consultar antes de realizar un diseño e
implementación de cableado estructurado?
•los códigos aplicados localmente
•Estándares vigentes
•Necesidades actuales del usuario (voz, datos, video, otros)

17. •Necesidades futuras del usuario
•Tiempo de construcción (nueva o remodelación)
•Puntos donde se colocaran los servicios
•Requerimientos especiales donde se colocaran los servicios
•Requerimientos especiales en estética de decoración
• ¿Cuáles son los pasos secuenciales que se deben seguir para diseñar un sistema
de cableado estructurado?
• Definir numero de servicios por area de trabajo (WA)
• Definir el tipo de salida en el area de trabajo
• Diseñar todas las vías horizontales en el area; desde el area de trabajo de
telecomunicaciones
• Diseñar el tipo de cableado horizontal
• Diseñar los cuartos de telecomuncaciones
• Diseñar todas las vías de los cuartos de telecomunicaciones al cuarto
principal
• Diseñar el tipo de cableado backbone
• Diseñar el cuarto principal de telecomunicaciones
• Diseñar el cuarto del equipo
Diseñar entrada de servicio
• Cuáles son las técnicas y herramientas usadas por un administrador de red de
datos para monitorear
• Open SSD: El sistema operativo preventivo de seguridad
• TCP wrappers: Un mecanismo de control de acceso y registro
Clásico básico en IP
• PWDUMP3:permite recuperar las hashes de paso passwords de Windows
locamente o atravez de la red aunque syskey no este habilitado
• Libnet: Una API (toolkit)de alto nivel permitiendo al programador de
aplicaciones construir e inyectar paquetes de red
• Iptraf: Una implementación de traceroute que utiliza paquetes de TCP
.software para el monitoreo de IP
• Fping:Un programa para el escaneo con ping en pararelo
• Bastle: Un script de fortalecimiento de seguridad para linux,max os x y HP
.ux
• WINFINGERPRINT:Un escaner de enumeracion de hosts/redes para win 32
• Shadow security scanner:Una herramienta de evalucion de seguridad no-
libre
• pf:El filtro de paquetes innovadorde Open BSD
• LIDS:Un sistema de deteccion defensade instrusiones para el karnel linux
• hfnetchk:Herramienta de microsoft para evaluar el estado de los parches de
todas las maquinas con windows en una red desde una ubicacion central
• etherape:Un monitor red grafico para unix basada en etherman
• dig:Una util herramienta de consuta DNS que viene de la mano BInd

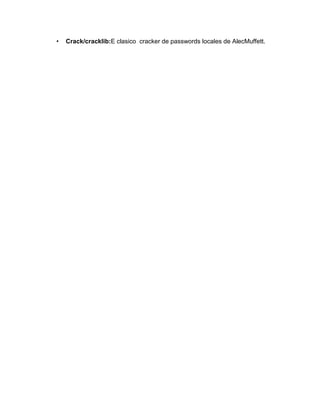

18. • Crack/cracklib:E clasico cracker de passwords locales de AlecMuffett.
