Este documento describe los pasos para instalar sistemas de captación de señales de radio y televisión terrestre y vía satélite. Explica cómo instalar antenas de FM, radio digital y televisión digital terrestre sobre mástiles o torretas, así como antenas parabólicas para captar señales de satélite, incluyendo la orientación de estas según los parámetros del satélite. También cubre la preparación de materiales, herramientas y equipos de seguridad necesarios para realizar la instalación.

1. UF0424:
MONTAJE DE INSTALACIONES DESTINADAS
A LA CAPTACIÓN Y DISTRIBUCIÓN DE
SEÑALES DE RADIODIFUSIÓN SONORA Y TV
(DIGITAL TERRESTRE Y VÍA SATÉLITE).
JUAN JOSÉ BAENA MORENO

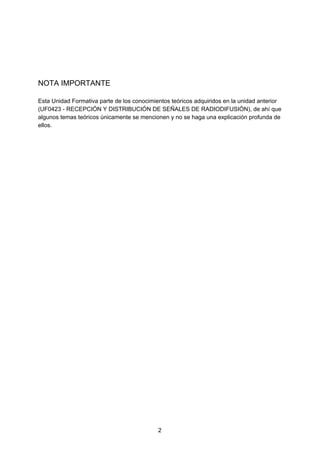

2. NOTA IMPORTANTE
Esta Unidad Formativa parte de los conocimientos teóricos adquiridos en la unidad anterior
(UF0423 - RECEPCIÓN Y DISTRIBUCIÓN DE SEÑALES DE RADIODIFUSIÓN), de ahí que
algunos temas teóricos únicamente se mencionen y no se haga una explicación profunda de
ellos.
2

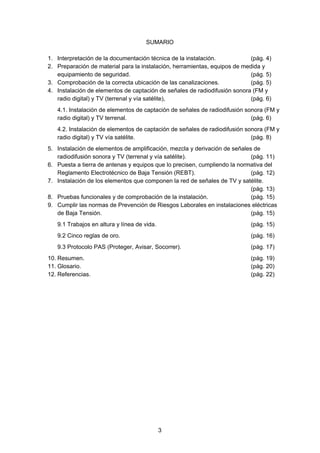

3. SUMARIO
1. Interpretación de la documentación técnica de la instalación. (pág. 4)
2. Preparación de material para la instalación, herramientas, equipos de medida y
equipamiento de seguridad. (pág. 5)
3. Comprobación de la correcta ubicación de las canalizaciones. (pág. 5)
4. Instalación de elementos de captación de señales de radiodifusión sonora (FM y
radio digital) y TV (terrenal y vía satélite), (pág. 6)
4.1. Instalación de elementos de captación de señales de radiodifusión sonora (FM y
radio digital) y TV terrenal. (pág. 6)
4.2. Instalación de elementos de captación de señales de radiodifusión sonora (FM y
radio digital) y TV vía satélite. (pág. 8)
5. Instalación de elementos de amplificación, mezcla y derivación de señales de
radiodifusión sonora y TV (terrenal y vía satélite). (pág. 11)
6. Puesta a tierra de antenas y equipos que lo precisen, cumpliendo la normativa del
Reglamento Electrotécnico de Baja Tensión (REBT). (pág. 12)
7. Instalación de los elementos que componen la red de señales de TV y satélite.
(pág. 13)
8. Pruebas funcionales y de comprobación de la instalación. (pág. 15)
9. Cumplir las normas de Prevención de Riesgos Laborales en instalaciones eléctricas
de Baja Tensión. (pág. 15)
9.1 Trabajos en altura y línea de vida. (pág. 15)
9.2 Cinco reglas de oro. (pág. 16)
9.3 Protocolo PAS (Proteger, Avisar, Socorrer). (pág. 17)
10. Resumen. (pág. 19)
11. Glosario. (pág. 20)
12. Referencias. (pág. 22)
3

4. 1. Interpretación de la documentación técnica de la
instalación.

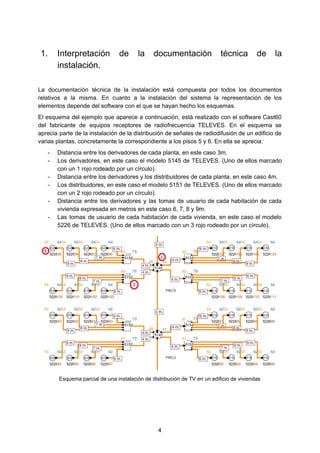

La documentación técnica de la instalación está compuesta por todos los documentos
relativos a la misma. En cuanto a la instalación del sistema la representación de los
elementos depende del software con el que se hayan hecho los esquemas.
El esquema del ejemplo que aparece a continuación, está realizado con el software Cast60
del fabricante de equipos receptores de radiofrecuencia TELEVES. En el esquema se
aprecia parte de la instalación de la distribución de señales de radiodifusión de un edificio de
varias plantas, concretamente la correspondiente a los pisos 5 y 6. En ella se aprecia:
- Distancia entre los derivadores de cada planta, en este caso 3m.
- Los derivadores, en este caso el modelo 5145 de TELEVES. (Uno de ellos marcado
con un 1 rojo rodeado por un círculo).
- Distancia entre los derivadores y los distribuidores de cada planta, en este caso 4m.
- Los distribuidores, en este caso el modelo 5151 de TELEVES. (Uno de ellos marcado
con un 2 rojo rodeado por un círculo).
- Distancia entre los derivadores y las tomas de usuario de cada habitación de cada
vivienda expresada en metros en este caso 6, 7, 8 y 9m.
- Las tomas de usuario de cada habitación de cada vivienda, en este caso el modelo
5226 de TELEVES. (Uno de ellos marcado con un 3 rojo rodeado por un círculo).
Esquema parcial de una instalación de distribución de TV en un edificio de viviendas
4

5. 2. Preparación de material para la instalación, herramientas,
equipos de medida y equipamiento de seguridad.
Antes de empezar a trabajar en la obra es necesario preparar el material de la instalación, la
herramientas que se van a emplear, los equipos de medida necesarios y el equipamiento de
seguridad según la normativa de Prevención de Riesgos Laborales.
- El material para la instalación es único y exclusivo para cada proyecto, y su
preparación se realiza siguiendo el plan de montaje definido en la documentación del
proyecto. Una vez en la obra, la correcta distribución del material facilita cumplir en
tiempo y forma las operaciones de montaje. Es importante resaltar que el cableado
de toda la instalación se realizará con cable coaxial T-100 de 75 ohmios, marca
Televes o similar.
- Las herramientas que se utiliza son prácticamente las mismas en todas las
instalaciones: escalera, taladro, nivel de burbuja, tijeras pelacables, diversos tipos de
alicates, diversos tipos de atornilladores, llave inglesa, etc. También, aunque no sean
herramientas propiamente dichas, se incluye material fungible del tipo: bridas, tacos
de pared, tornillos, cable de acero para los vientos de las torretas, sujetacables (o
perrillos) para el cable de acero, tensores, etc.
- El equipamiento de medida, al igual que las herramientas, no suele variar de una
instalación a otra y, básicamente está compuesto por: Multímetro, Medidor de Campo
y Telurómetro. ​Es muy importante comprobar que los equipos de medida disponen
del certificado calibración vigente, de otra forma la inspección del Ministerio de
Industria puede anular el Boletín de Instalación de Telecomunicaciones.
- En cuanto al equipamiento de seguridad laboral, se utiliza el necesario según lo
explicado en la primera unidad formativa, parte teórica, de este módulo (UF0423 -
Recepción y distribución de señales de radiodifusión. También hay que tener en
cuenta que, según se indique en el proyecto el lugar donde se va a trabajar, puede
ser necesario el uso de elementos que delimiten tanto la zona de peligro, como la
zona o zonas de proximidad, u otros elementos de seguridad personales o
colectivos.
3. Comprobación de la correcta ubicación de las
canalizaciones
Antes de empezar cualquier instalación de las que componen la Infraestructura Común de
Telecomunicaciones, es conveniente comprobar que las canalizaciones (de enlace,
principal, secundaria e interior de usuario) que hay en la obra, corresponden con las
indicaciones que aparecen en las especificaciones del proyecto o en las posteriores
modificaciones (replanteos). Esta comprobación facilita la correcta distribución del material
en la obra y ayuda a cumplir en tiempo y forma las operaciones de montaje.
5

6. 4. Instalación de elementos de captación de señales de
radiodifusión sonora (FM y radio digital) y TV (terrenal y
vía satélite),
La instalación de sistemas de captación de señales de radiodifusión sonora y TV (terrenal y
vía satélite), en los sitios indicados por la documentación del proyecto, se puede dividir en
dos categorías: 1ª Elementos de captación de señales de radiodifusión sonora (FM y radio
digital) y TV terrenal y 2ª Captación de señales de TV vía satélite.
4.1. Instalación de elementos de captación de señales de
radiodifusión sonora (FM y radio digital) y TV terrenal.

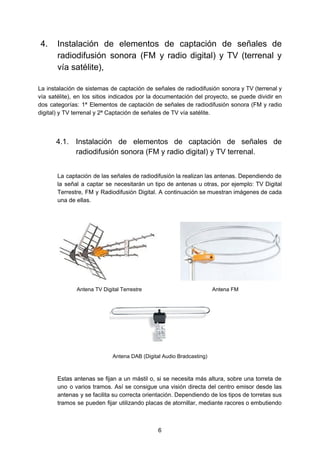

La captación de las señales de radiodifusión la realizan las antenas. Dependiendo de
la señal a captar se necesitarán un tipo de antenas u otras, por ejemplo: TV Digital
Terrestre, FM y Radiodifusión Digital. A continuación se muestran imágenes de cada
una de ellas.
Antena TV Digital Terrestre Antena FM
Antena DAB (Digital Audio Bradcasting)
Estas antenas se fijan a un mástil o, si se necesita más altura, sobre una torreta de
uno o varios tramos. Así se consigue una visión directa del centro emisor desde las
antenas y se facilita su correcta orientación. Dependiendo de los tipos de torretas sus
tramos se pueden fijar utilizando placas de atornillar, mediante racores o embutiendo
6

7. unas torretas en otras. También es necesario anclar mediante vientos de cable de
acero la torreta o torretas, en los lugares que indique el proyecto de instalación.

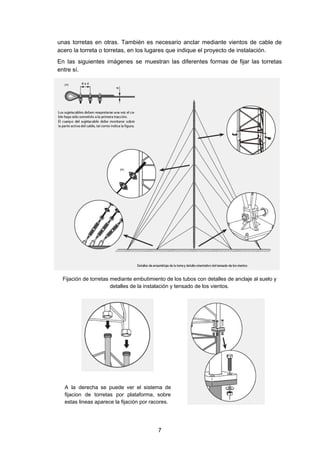

En las siguientes imágenes se muestran las diferentes formas de fijar las torretas
entre sí.
Fijación de torretas mediante embutimiento de los tubos con detalles de anclaje al suelo y
detalles de la instalación y tensado de los vientos.
A la derecha se puede ver el sistema de
fijacion de torretas por plataforma, sobre
estas lineas aparece la fijación por racores.
7

8. 4.2. Instalación de elementos de captación de señales de
radiodifusión sonora (FM y radio digital) y TV vía satélite.
Los elementos que componen el sistema de captación de señales de TV vía satélite
son:
- Soporte de la antena​. Este soporte puede ser de pared o de suelo. Se ancla
firmemente a una de estas superficies mediante tacos y tornillos en las zonas
preparadas a tal efecto, según las indicaciones del proyecto.
- El plato o parábola​. Dentro de las partes de una antena parabólica, el plato
es el encargado de recibir todas las señales del satélite y centralizarlas en un
punto para conseguir trasladarlas amplificadas al receptor del satélite.
Los platos de antena parabólica no son todos iguales, los más comunes son
de 60, 80 y 100 cm de diámetro. Hay que tener en que cuanta menor calidad
tiene la señal del satélite en nuestra zona geográfica, mayor debería ser el
plato.
- El LNB​. Este dispositivo (Low Noise Block, se traduce literalmente como
bloque de bajo ruido) sirve para procesar las señales que emiten los satélites
y convertirlas en una frecuencia menor, denominada FI (Frecuencia
Intermedia), para poder ser distribuidas sin problemas hasta el receptor.
- El soporte del LNB​. Es el brazo en cuyo extremo se coloca el LNB de
manera estable para poder orientarlo según los parámetros de la recepción.
Va unido al soporte de pared, al mástil de una antena colectiva o al mástil del
suelo de una terraza, generalmente mediante tornillos en U o mordazas muy
resistentes. Sirve también para colocar los anclajes del plato y los sistemas
de regulación en altura del mismo.

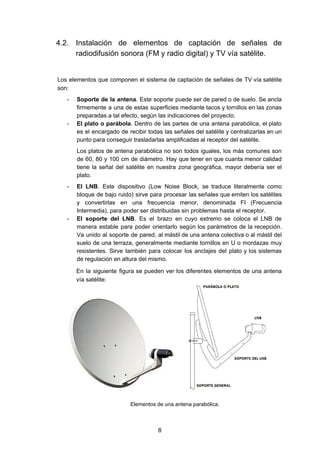

En la siguiente figura se pueden ver los diferentes elementos de una antena
vía satélite:
​ ​Elementos de una antena parabólica.
8

9. Es importante que no haya muchos obstáculos delante de nuestra antena parabólica
pasa así evitar que éstos produzcan zonas de sombra que disminuiyan su eficiencia
en la recepción. Este problema se acentuará cuanto más alejado esté el satélite, es
decir, se deberá inclinar más la antena hacia la línea de horizonte.
Cuando existan obstáculos fijos, una regla sencilla para calcular la distancia
necesaria de separación horizontal entre éste y la ubicación de la antena es que la
distancia sea mayor o igual a 1,5 veces la altura del obstáculo, es decir:

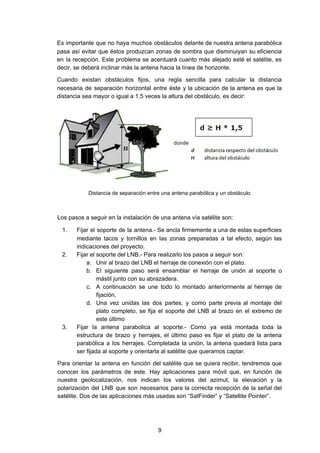

Distancia de separación entre una antena parabólica y un obstáculo
Los pasos a seguir en la instalación de una antena vía satélite son:
1. Fijar el soporte de la antena.- Se ancla firmemente a una de estas superficies
mediante tacos y tornillos en las zonas preparadas a tal efecto, según las
indicaciones del proyecto.
2. Fijar el soporte del LNB.- Para realizarlo los pasos a seguir son:
a. Unir al brazo del LNB el herraje de conexión con el plato.
b. El siguiente paso será ensamblar el herraje de unión al soporte o
mástil junto con su abrazadera.
c. A continuación se une todo lo montado anteriormente al herraje de
fijación,
d. Una vez unidas las dos partes, y como parte previa al montaje del
plato completo, se fija el soporte del LNB al brazo en el extremo de
este último
3. Fijar la antena parabolica al soporte.- Como ya está montada toda la
estructura de brazo y herrajes, el último paso es fijar el plato de la antena
parabólica a los herrajes. Completada la unión, la antena quedará lista para
ser fijada al soporte y orientarla al satélite que queramos captar.
Para orientar la antena en función del satélite que se quiera recibir, tendremos que
conocer los parámetros de este. Hay aplicaciones para móvil que, en función de
nuestra geolocalización, nos indican los valores del azimut, la elevación y la
polarización del LNB que son necesarios para la correcta recepción de la señal del
satélite. Dos de las aplicaciones más usadas son “SatFinder” y “Satellite Pointer”.
9

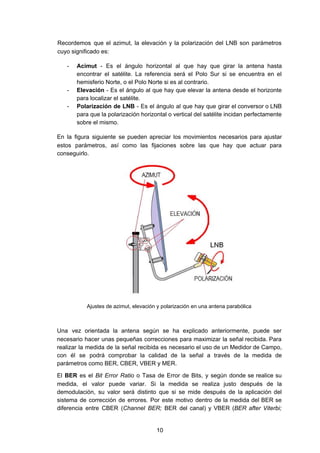

10. Recordemos que el azimut, la elevación y la polarización del LNB son parámetros
cuyo significado es:
- Acimut - Es el ángulo horizontal al que hay que girar la antena hasta
encontrar el satélite. La referencia será el Polo Sur si se encuentra en el
hemisferio Norte, o el Polo Norte si es al contrario.
- Elevación - Es el ángulo al que hay que elevar la antena desde el horizonte
para localizar el satélite.
- Polarización de LNB - Es el ángulo al que hay que girar el conversor o LNB
para que la polarización horizontal o vertical del satélite incidan perfectamente
sobre el mismo.
En la figura siguiente se pueden apreciar los movimientos necesarios para ajustar
estos parámetros, así como las fijaciones sobre las que hay que actuar para
conseguirlo.
Ajustes de azimut, elevación y polarización en una antena parabólica
Una vez orientada la antena según se ha explicado anteriormente, puede ser
necesario hacer unas pequeñas correcciones para maximizar la señal recibida. Para
realizar la medida de la señal recibida es necesario el uso de un Medidor de Campo,
con él se podrá comprobar la calidad de la señal a través de la medida de
parámetros como BER, CBER, VBER y MER.
El ​BER es el ​Bit Error Ratio o Tasa de Error de Bits, y según donde se realice su
medida, el valor puede variar. Si la medida se realiza justo después de la
demodulación, su valor será distinto que si se mide después de la aplicación del
sistema de corrección de errores. Por este motivo dentro de la medida del BER se
diferencia entre CBER (​Channel BER; ​BER del canal) y VBER (​BER after Viterbi;
10

11. BER después de Viterbi). ​CBER es la medida del BER de la señal después de ser
demodulada y antes de aplicar la corrección de errores. ​VBER es la medida del BER
después de aplicar el sistema de corrección de errores (FEC Viterbi). También es
necesario comprobar la tasa de error de modulación o, por sus siglas inglesas, ​MER
(Modulation Error Rate) es una herramienta cuantitativa que permite valorar cómo es
de buena una señal modulada digital.
NOTA: Durante la instalación práctica se entregará el manual del Medidor de Campo
TELEVES modelo H45 Advance en formato electrónico, para su posterior uso en la
explicación in situ del equipo.
5. Instalación de elementos de amplificación, mezcla y
derivación de señales de radiodifusión sonora y TV
(terrenal y vía satélite).
Los elementos de amplificación, mezcla y derivación de señales de radiodifusión sonora y
TV se instalan en el RITS (Recinto de Instalaciones de Telecomunicaciones Superior), o en
el RITU (Recinto de Instalaciones de Telecomunicaciones Único) para el caso de ​edificios de
hasta tres alturas y planta baja con un máximo de diez PAU o de viviendas unifamiliares.
Estos elementos constituyen la llamada cabecera de RF.
Existen dos tipos de ​amplificación y mezcla de las señales recibidas: a través de
amplificadores monocanal o mediante centrales programables amplificadoras.

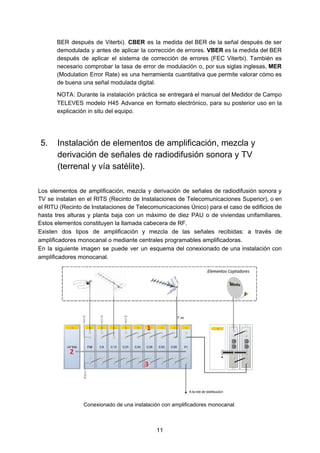

En la siguiente imagen se puede ver un esquema del conexionado de una instalación con
amplificadores monocanal.
Conexionado de una instalación con amplificadores monocanal.
11

12. En la instalación anterior se aprecian tres zonas horizontales:
- La superior (1) es la entrada a cada amplificador, la señal llega directamente de la
antena o del by-pass de otro amplificador para ser procesada.
- La intermedia (2) es la zona de distribución de la alimentación para los
amplificadores.
- La inferior (3) es la entrada en el amplificador de las señales procesadas y
mezcladas en los anteriores módulos, y la salida es la señal de entrada mezclada
con la propia del amplificador.
En la siguiente imagen se muestra una ​central programable amplificadora. En este tipo de
centrales:
- La señal que proviene de las diferentes antenas de recepción se conectan como
entradas.
- Por software se seleccionan los canales a procesar, se procesan y posteriormente se
mezclan dentro de la misma central.
- La señal sale distribuida hacia el resto de la instalación.
Central programable amplificadora
6. Puesta a tierra de antenas y equipos que lo precisen,
cumpliendo la normativa del Reglamento Electrotécnico de
Baja Tensión (REBT).
Antes de realizar la puesta a tierra de las antenas y equipos que lo precisen, es conveniente
medir la resistencia a tierra del terminal donde se va a conectar la tierra de la instalación.
Para ello el circuito a ensayar debe estar libre de tensión. Se desconecta pues la toma de
tierra de la instalación del borne principal de tierra. A continuación se clavan las dos picas
12

13. auxiliares al terreno siguiendo el procedimiento de medida de resistencia por el método de
las 3 picas. Hay que tener en cuenta que para este método la mejor precisión se logra con el
poste medio a 62% de distancia del poste alejado, para asegurarse que la pica del medio,
encargada de la medida de tensión está fuera de la zona de influencia de las otras dos
picas. En este punto se realiza la medida, sabiendo que para facilitar la desconexión del
diferencial y puesto que la resistencia de tierra varia con la corrosión de las picas, la
temperatura y humedad, etc, se aconsejan resistencias por debajo de 15 Ω o 37Ω, según
haya o no pararrayos en la instalación.

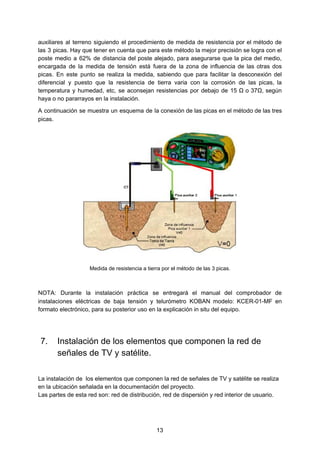

A continuación se muestra un esquema de la conexión de las picas en el método de las tres
picas.
Medida de resistencia a tierra por el método de las 3 picas.
NOTA: Durante la instalación práctica se entregará el manual del comprobador de
instalaciones eléctricas de baja tensión y telurómetro KOBAN modelo: KCER-01-MF en
formato electrónico, para su posterior uso en la explicación in situ del equipo.
7. Instalación de los elementos que componen la red de
señales de TV y satélite.
La instalación de los elementos que componen la red de señales de TV y satélite se realiza
en la ubicación señalada en la documentación del proyecto.
Las partes de esta red son: red de distribución, red de dispersión y red interior de usuario.
13

14. Las características de cada tipo de red son:
- Red de distribución​.- Es la parte de la red que enlaza el equipo de cabecera con la
red de dispersión. Comienza a la salida del dispositivo de mezcla que agrupa las
señales procedentes de los diferentes conjuntos de elementos de captación y
adaptación de emisiones de radiodifusión sonora y televisión, y finaliza en los
elementos que permiten la segregación de las señales a la red de dispersión
(derivadores).
Los ​derivadores​ son elementos pasivos de distribución con una entrada, una salida
de paso y varias salidas de derivación. La salida
de paso tiene poca atenuación (pérdidas de
paso), para dar la señal a otro derivador en
cascada normalmente en la planta
inmediatamente inferior de la instalación. Las
salidas de derivación tienen una atenuación
establecida y controlada (pérdidas de derivación),
lo que permite compensar el diseño de la
instalación. Los derivadores suelen estar
instalados en los Registros Secundarios y
conectan con las plantas inferiores.

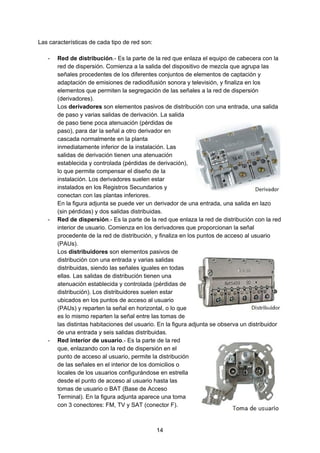

En la figura adjunta se puede ver un derivador de una entrada, una salida en lazo
(sin pérdidas) y dos salidas distribuidas.
- Red de dispersión​.- Es la parte de la red que enlaza la red de distribución con la red
interior de usuario. Comienza en los derivadores que proporcionan la señal
procedente de la red de distribución, y finaliza en los puntos de acceso al usuario
(PAUs).
Los ​distribuidores​ son elementos pasivos de
distribución con una entrada y varias salidas
distribuidas, siendo las señales iguales en todas
ellas. Las salidas de distribución tienen una
atenuación establecida y controlada (pérdidas de
distribución). Los distribuidores suelen estar
ubicados en los puntos de acceso al usuario
(PAUs) y reparten la señal en horizontal, o lo que
es lo mismo reparten la señal entre las tomas de
las distintas habitaciones del usuario. En la figura adjunta se observa un distribuidor
de una entrada y seis salidas distribuidas.
- Red interior de usuario​.- Es la parte de la red
que, enlazando con la red de dispersión en el
punto de acceso al usuario, permite la distribución
de las señales en el interior de los domicilios o
locales de los usuarios configurándose en estrella
desde el punto de acceso al usuario hasta las
tomas de usuario o BAT (Base de Acceso
Terminal). En la figura adjunta aparece una toma
con 3 conectores: FM, TV y SAT (conector F).
14

15. 8. Pruebas funcionales y de comprobación de la instalación.
Las pruebas funcionales y de comprobación de la instalación se realizan midiendo, con el
Medidor de Campo, los niveles de señal en todas y cada una de las tomas de usuario de la
instalación. ​Es importante registrar​, ya sea a mano o, si el medidor lo permite, con un listado
impreso, ​los nº de toma de usuario y nivel de señal en ellos, ya que serán necesarios para
rellenar el Boletín de la Instalación de Telecomunicaciones.
9. Cumplir las normas de Prevención de Riesgos Laborales
en instalaciones eléctricas de Baja Tensión.
Para cumplir las normas de Prevención de Riesgos Laborales se utiliza el equipamiento
necesario según lo explicado en la primera unidad formativa, parte teórica, de este módulo
(UF0423 - RECEPCIÓN Y DISTRIBUCIÓN DE SEÑALES DE RADIODIFUSIÓN). También
hay que tener en cuenta que, según se indique en el proyecto el lugar donde se va a
trabajar, puede ser necesario el uso de elementos que delimiten tanto la zona de peligro,
como la zona o zonas de proximidad, u otros elementos de seguridad personales o
colectivos. No obstante es muy útil recordar los procedimientos más utilizados, estos son:
- Trabajos en altura y línea de vida
- Cinco reglas de oro para desconectar la tensión, para trabajos sin tensión.
- Protocolo PAS (Proteger, Avisar, Socorrer), para actuar en caso de accidente.

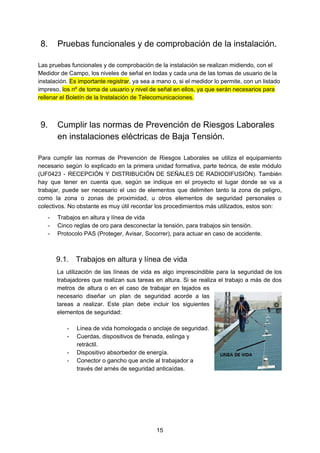

9.1. Trabajos en altura y línea de vida
La utilización de las líneas de vida es algo imprescindible para la seguridad de los
trabajadores que realizan sus tareas en altura. Si se realiza el trabajo a más de dos
metros de altura o en el caso de trabajar en tejados es
necesario diseñar un plan de seguridad acorde a las
tareas a realizar. Este plan debe incluir los siguientes
elementos de seguridad:
- Línea de vida homologada o anclaje de seguridad.
- Cuerdas, dispositivos de frenada, eslinga y
retráctil.
- Dispositivo absorbedor de energía.
- Conector o gancho que ancle al trabajador a
través del arnés de seguridad anticaídas.
15

16. 9.2. Cinco reglas de oro.
Como se explicó el la Unidad Formativa anterior, en caso de tener que desconectar
la tensión (trabajo sin tensión) ​se deben seguir las denominadas cinco reglas de oro
y en el orden indicado.​ Estas reglas son:
1. Desconectar la instalación​.- Hay que desconectar la instalación eléctrica para
dejarla sin tensión.
2. Bloquear y señalizar cualquier posible realimentación​.- Los dispositivos
utilizados para desconectar la instalación deben asegurarse contra cualquier
posible reconexión. Asimismo, hay que señalizar adecuadamente la realización
de trabajos en la instalación.
3. Comprobar la ausencia de tensión​.- Hay que comprobar, con la ayuda de un
voltímetro, que, efectivamente, la instalación no tiene tensión.
4. Cortocircuitar y poner a tierra la instalación​.- Hay que cortocircuitar y poner
a tierra la instalación para que, en caso de realimentación accidental, la
descarga no llegue nunca al trabajador.
16

17. 5. Proteger y señalizar​.- Hay que proteger la zona de trabajo ante elementos
posibles en tensión, y señalizarla para delimitar el lugar donde se realizan los
trabajos.
El procedimiento para restaurar la tensión es el descrito anteriormente pero en
sentido inverso, es decir empezando por la regla 5 y terminando por la 1.
9.3. Protocolo PAS (Proteger, Avisar, Socorrer)
Como se explicó el la Unidad Formativa anterior (UF0423), en caso de accidente se
debe cumplir el protocolo PAS (Proteger, Avisar, Socorrer), que consiste en:
- 1º Proteger​.- Lo primero de todo es protegerse a uno mismo, al accidentado
y a terceras personas. Se debe hacer segura la zona del accidente para evitar
más daños o lesiones. Por ejemplo, si una persona ha recibido una descarga
eléctrica, lo primero que hay que hacer es desconectar la corriente.
- 2º Alertar​.- Hay que llamar al 1-1-2 que es el número de emergencias
europeo. En España, las competencias las tienen las distintas comunidades
autónomas, por este motivo la llamada será atendida por el Centro de
Coordinación asignado a la localización de la llamada. Los datos mínimos que
que hay que proporcionar son:
- ​Qué​ ha ocurrido y el mayor número de detalles posible.
- ​Dónde​, lugar exacto (calle y número o carretera y punto kilométrico)
o puntos de referencia;
- ​Quién​ hay afectado, número de heridos y su estado;
- ​Peligros no controlados​ como postes eléctricos caídos, fugas,
derrames, etc. para poder movilizar a técnicos especialistas;
- ​Datos personales de la persona que llama​ y su número de
teléfono por si los servicios de emergencia necesitan más información.
17

18. - 3º Socorrer​.- Este es el momento de realizar los ​primeros auxilios​, pero
teniendo cuidado con extralimitarse, porque si durante esta actuación se
agrava la situación de la persona accidentada por una mala actuación, se
incurrirá en un daño por negligencia y la ley pide al responsable que lo
repare, es lo que se conoce como Responsabilidad Civil. Es mejor que no
manipular al accidentado si no se sabe lo que se está haciendo.
18

19. 10. Resumen.
19

20. 11. Glosario.

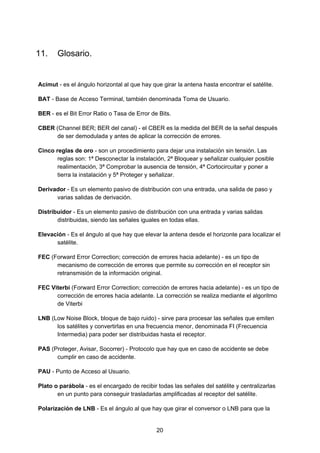

Acimut​ - es el ángulo horizontal al que hay que girar la antena hasta encontrar el satélite.
BAT​ - Base de Acceso Terminal, también denominada Toma de Usuario.
BER​ - es el Bit Error Ratio o Tasa de Error de Bits.
CBER​ (Channel BER; BER del canal) - el CBER es la medida del BER de la señal después
de ser demodulada y antes de aplicar la corrección de errores.
Cinco reglas de oro​ - son un procedimiento para dejar una instalación sin tensión. Las
reglas son: 1ª Desconectar la instalación, 2ª Bloquear y señalizar cualquier posible
realimentación, 3ª Comprobar la ausencia de tensión, 4ª Cortocircuitar y poner a
tierra la instalación y 5ª Proteger y señalizar.
Derivador​ - Es un elemento pasivo de distribución con una entrada, una salida de paso y
varias salidas de derivación.
Distribuidor​ - Es un elemento pasivo de distribución con una entrada y varias salidas
distribuidas, siendo las señales iguales en todas ellas.
Elevación​ - Es el ángulo al que hay que elevar la antena desde el horizonte para localizar el
satélite.
FEC ​(Forward Error Correction; corrección de errores hacia adelante) - es un tipo de
mecanismo de corrección de errores que permite su corrección en el receptor sin
retransmisión de la información original.
FEC Viterbi​ (Forward Error Correction; corrección de errores hacia adelante) - es un tipo de
corrección de errores hacia adelante. La corrección se realiza mediante el algoritmo
de Viterbi
LNB​ (Low Noise Block, bloque de bajo ruido) - sirve para procesar las señales que emiten
los satélites y convertirlas en una frecuencia menor, denominada FI (Frecuencia
Intermedia) para poder ser distribuidas hasta el receptor.
PAS​ (Proteger, Avisar, Socorrer) - Protocolo que hay que en caso de accidente se debe
cumplir en caso de accidente.
PAU​ - Punto de Acceso al Usuario.
Plato o parábola​ - es el encargado de recibir todas las señales del satélite y centralizarlas
en un punto para conseguir trasladarlas amplificadas al receptor del satélite.
Polarización de LNB​ - Es el ángulo al que hay que girar el conversor o LNB para que la
20

21. polarización horizontal o vertical del satélite incidan perfectamente sobre el mismo.
Racor​.- Pieza metálica con dos roscas internas en sentido inverso, que sirve para unir tubos
y otros perfiles cilíndricos.
Red de dispersión​.- Es la parte de la red que enlaza la red de distribución con la red interior
de usuario.
Red de distribución​.- Es la parte de la red que enlaza el equipo de cabecera con la red de
dispersión.
Red interior de usuario​.- Es la parte de la red que, enlazando con la red de dispersión en el
punto de acceso al usuario (PAU), permite la distribución de las señales en el interior
de los domicilios o locales de los usuarios, configurándose en estrella desde el punto
de acceso al usuario hasta las tomas de usuario o BAT (Base de Acceso Terminal).
RITI​.- Recinto de Instalaciones de Telecomunicaciones Inferior.
RITS​.- Recinto de Instalaciones de Telecomunicaciones Superior.
RITU​.- Recinto de Instalaciones de Telecomunicaciones Único.
VBER​ (BER after Viterbi; BER después de Viterbi).- es la medida del BER después de
aplicar el sistema de corrección de errores (FEC Viterbi).
21

22. 12. Referencias.
Tipos de redes. Distribución, dispersión e interior de usuario - CIST Elena Varo. (n.d.).
Recuperado de:
https://sites.google.com/site/cistelenavaro/home/2a-evaluacion/tema-4-caracteristicas
-y-configuracion-de-la-ict-para-rtv/4-1-tipos-de-redes-distribucion-dispersion-e-interior
-de-usuario
MANUAL DEL BUEN INSTALADOR (I): El BER. (2014, June 27). Recuperado de:
https://blogdepromax.wordpress.com/2014/06/26/manual-del-buen-instalador-i-el-ber/
Partes de una antena Parabólica. (2011, May 11). Recuperado de:
https://anakarinaw.wordpress.com/2011/05/11/partes-de-una-antena-parabolica/
Satélite - Manual para instalarse una antena parabólica. (n.d.). Retrieved from
https://www.diesl.es/Monograficos/Manual-de-Instalacion-de-una-Antena-Parabolica
Sistemas para la distribución de señal TV. (n.d.). Recuperado de:
https://www.ikusi.tv/es/distribucion
Guía de producto 2018 (2018). Recuperado de:
https://docs.televes.com/web/catalogo/pdf/Guia%20de%20Producto_2018_Televes_
ES.pdf
Anexo técnico - Torres​. Recuperado de:
https://docs.televes.com/web/catalogo/pdf/Anexo_tecnico_Torres_ES.pdf
22
