2. AM BROADCASTING
Ing. Rubén Cotera Barzola

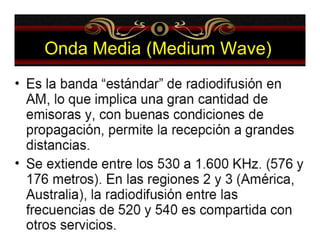

3. Onda Media (Medium Wave)

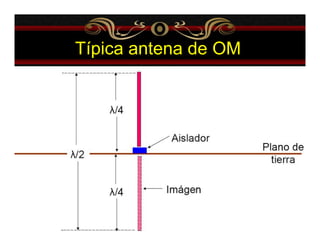

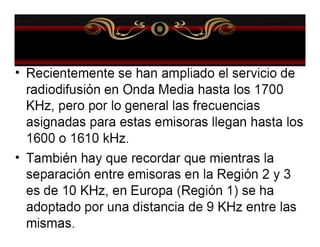

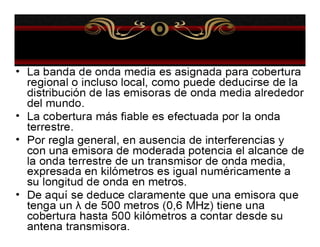

8. Típica antena de OM

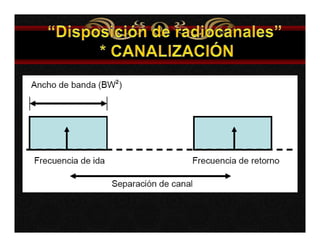

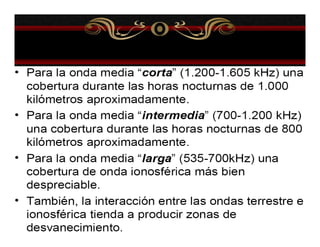

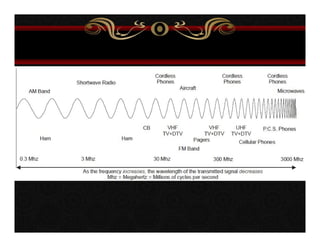

16. Espectro Asignado por la FCC
La FCC ha asignado la banda de 824 a 894 MHz para el Servicio Público
Móvil Celular, y se ha canalizado dicha porción en dos bandas: A y B. En
estas bandas pueden operar los dos sistemas, el digital y el analógico.

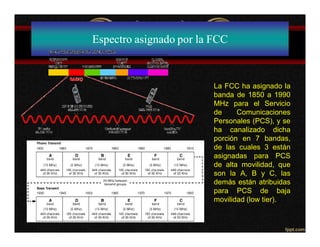

17. Espectro asignado por la FCC
La FCC ha asignado la
banda de 1850 a 1990
MHz para el Servicio
de Comunicaciones
Personales (PCS), y se
ha canalizado dicha
porción en 7 bandas,
de las cuales 3 están
asignadas para PCS
de alta movilidad, que
son la A, B y C, las
demás están atribuidas
para PCS de baja
movilidad (low tier).

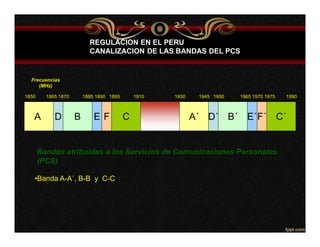

18. Frecuencias
(MHz)
REGULACION EN EL PERU
CANALIZACION DE LAS BANDAS DEL PCS
1850 1865 1870 1885 1890 1895 1910 1930 1945 1950 1965 1970 1975 1990
A D B E F C A´ D´ B´ E´F´ C´
Bandas atribuidas a los Servicios de Comunicaciones Personales
(PCS)
•Banda A-A´, B-B y C-C

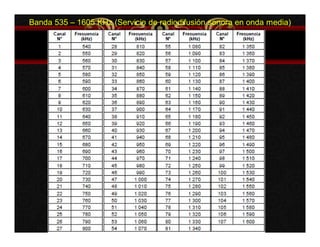

19. Banda 535 – 1605 KHz (Servicio de radiodifusión sonora en onda media)

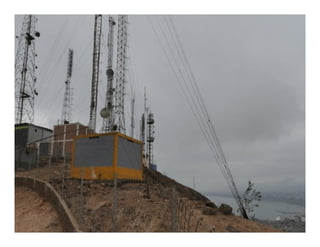

21. Ing. RUBÉN COTERA
BARZOLA
21

22. Ing. Cotera Barzola

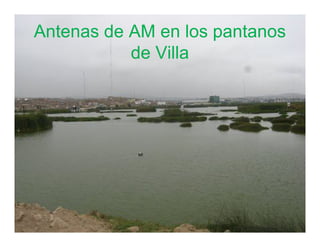

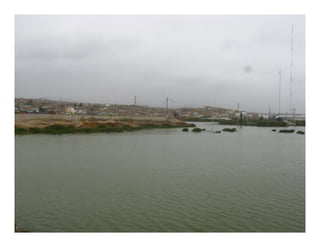

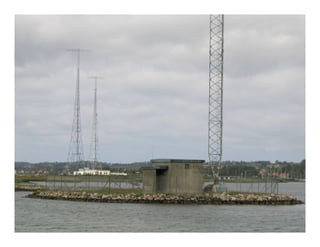

30. Antenas de AM en los pantanos
de Villa

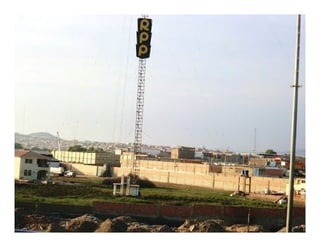

35. Antena de emisión de radio AM
(Amplitud Modulada)

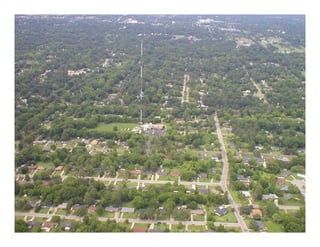

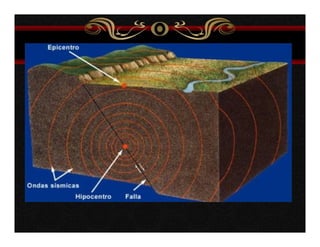

41. Ing. Cotera Barzola

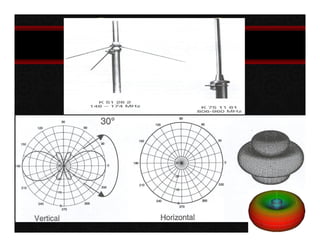

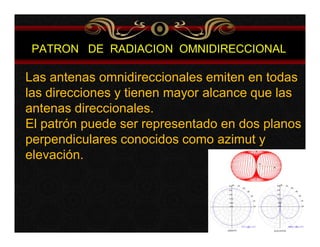

42. PATRON DE RADIACION OMNIDIRECCIONAL
Las antenas omnidireccionales emiten en todas
las direcciones y tienen mayor alcance que las
antenas direccionales.
El patrón puede ser representado en dos planos
perpendiculares conocidos como azimut y
elevación.

43. Ing. Cotera Barzola

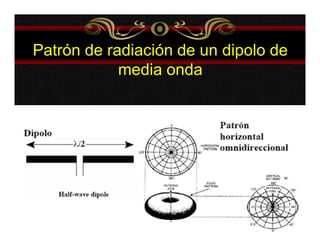

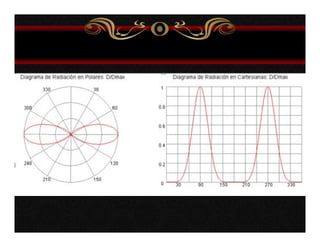

44. Patrón de radiación de un dipolo de
media onda

45. Ing. Cotera Barzola

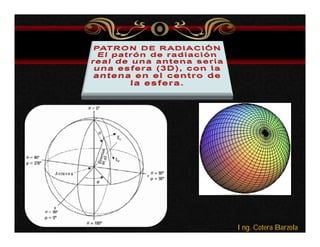

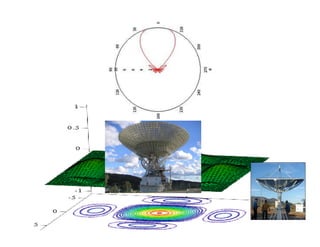

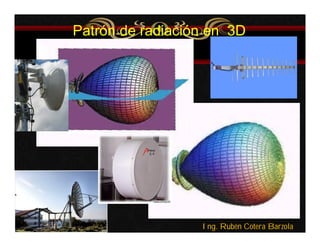

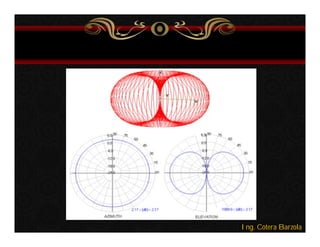

49. Patrón de radiación en 3D
Ing. Rubén Cotera Barzola

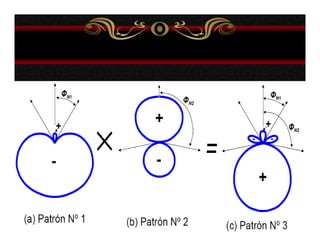

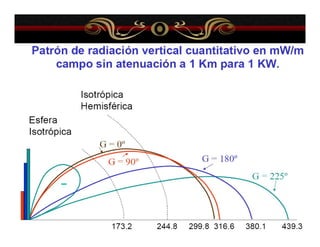

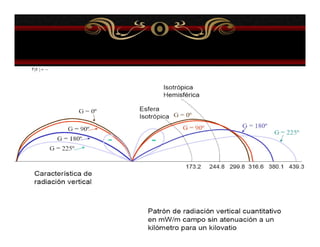

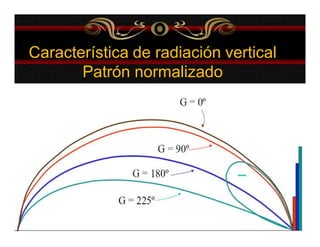

53. Característica de radiación vertical
Patrón normalizado

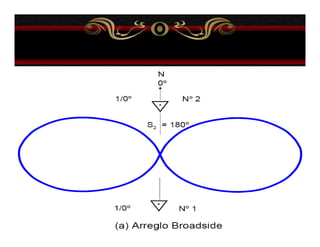

56. Ing. Cotera Barzola

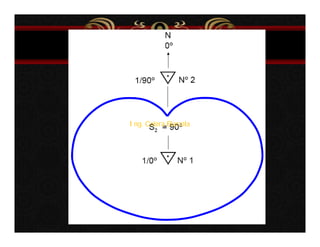

57. Ing. Cotera Barzola

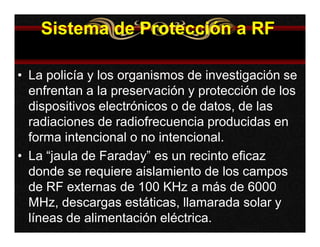

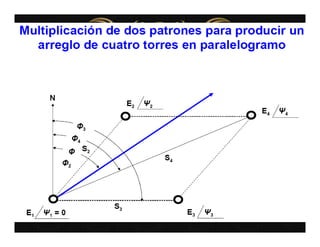

64. Sistema de Protección a RF
• La policía y los organismos de investigación se
enfrentan a la preservación y protección de los
dispositivos electrónicos o de datos, de las
radiaciones de radiofrecuencia producidas en
forma intencional o no intencional.
• La “jaula de Faraday” es un recinto eficaz
donde se requiere aislamiento de los campos
de RF externas de 100 KHz a más de 6000
MHz, descargas estáticas, llamarada solar y
líneas de alimentación eléctrica.

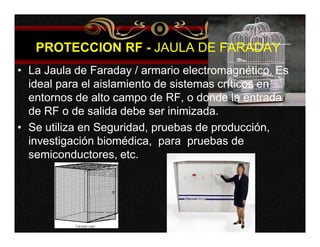

65. PROTECCION RF - JAULA DE FARADAY
• La Jaula de Faraday / armario electromagnético. Es
ideal para el aislamiento de sistemas críticos en
entornos de alto campo de RF, o donde la entrada
de RF o de salida debe ser inimizada.
• Se utiliza en Seguridad, pruebas de producción,
investigación biomédica, para pruebas de
semiconductores, etc.

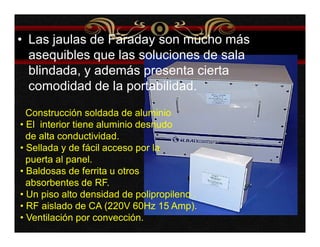

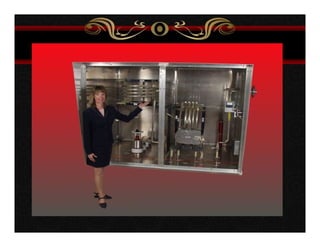

68. • Las jaulas de Faraday son mucho más
asequibles que las soluciones de sala
blindada, y además presenta cierta
comodidad de la portabilidad.
Construcción soldada de aluminio
• El interior tiene aluminio desnudo
de alta conductividad.
• Sellada y de fácil acceso por la
puerta al panel.
• Baldosas de ferrita u otros
absorbentes de RF.
• Un piso alto densidad de polipropileno .
• RF aislado de CA (220V 60Hz 15 Amp).
• Ventilación por convección.

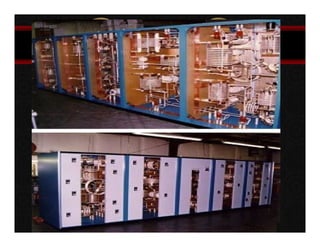

69. DIPLEXORES, TRIPLEXERS, MULTIPLEXORES Y
COMBINADORES

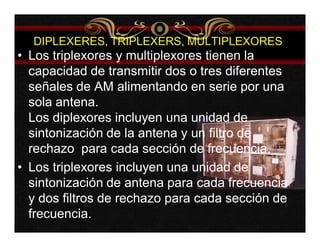

71. DIPLEXERES, TRIPLEXERS, MULTIPLEXORES
• Los triplexores y multiplexores tienen la
capacidad de transmitir dos o tres diferentes
señales de AM alimentando en serie por una
sola antena.
Los diplexores incluyen una unidad de
sintonización de la antena y un filtro de
rechazo para cada sección de frecuencia.
• Los triplexores incluyen una unidad de
sintonización de antena para cada frecuencia
y dos filtros de rechazo para cada sección de
frecuencia.

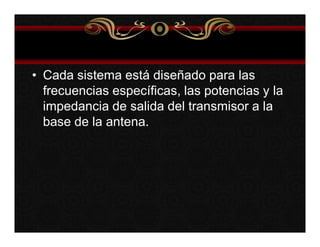

72. • Cada sistema está diseñado para las
frecuencias específicas, las potencias y la
impedancia de salida del transmisor a la
base de la antena.

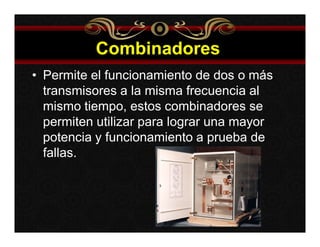

73. Combinadores
• Permite el funcionamiento de dos o más
transmisores a la misma frecuencia al
mismo tiempo, estos combinadores se
permiten utilizar para lograr una mayor
potencia y funcionamiento a prueba de
fallas.

74. SISTEMAS
ELECTROMAGNÉTICOS
• LIGHTNING PROTECTION SYSTEMS BY
TOWER, ANTENNAS

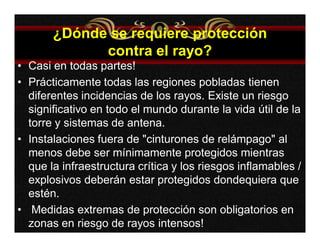

75. ¿Dónde se requiere protección
contra el rayo?
• Casi en todas partes!
• Prácticamente todas las regiones pobladas tienen
diferentes incidencias de los rayos. Existe un riesgo
significativo en todo el mundo durante la vida útil de la
torre y sistemas de antena.
• Instalaciones fuera de "cinturones de relámpago" al
menos debe ser mínimamente protegidos mientras
que la infraestructura crítica y los riesgos inflamables /
explosivos deberán estar protegidos dondequiera que
estén.
• Medidas extremas de protección son obligatorios en
zonas en riesgo de rayos intensos!

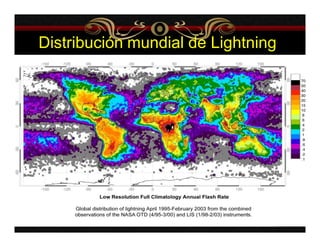

76. Distribución mundial de Lightning

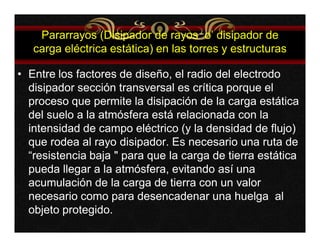

77. Pararrayos (Disipador de rayos o’ disipador de
carga eléctrica estática) en las torres y estructuras
• Entre los factores de diseño, el radio del electrodo
disipador sección transversal es crítica porque el
proceso que permite la disipación de la carga estática
del suelo a la atmósfera está relacionada con la
intensidad de campo eléctrico (y la densidad de flujo)
que rodea al rayo disipador. Es necesario una ruta de
“resistencia baja " para que la carga de tierra estática
pueda llegar a la atmósfera, evitando así una
acumulación de la carga de tierra con un valor
necesario como para desencadenar una huelga al
objeto protegido.

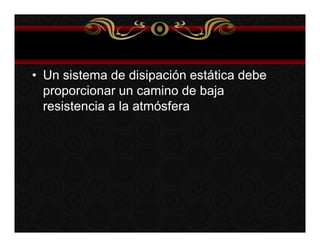

78. • Un sistema de disipación estática debe
proporcionar un camino de baja
resistencia a la atmósfera

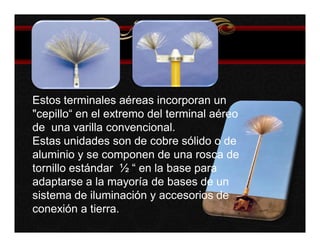

79. Estos terminales aéreas incorporan un
"cepillo“ en el extremo del terminal aéreo
de una varilla convencional.
Estas unidades son de cobre sólido o de
aluminio y se componen de una rosca de
tornillo estándar ½ “ en la base para
adaptarse a la mayoría de bases de un
sistema de iluminación y accesorios de
conexión a tierra.

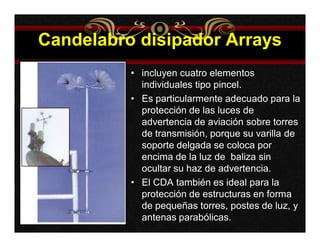

80. Candelabro disipador Arrays
• incluyen cuatro elementos
individuales tipo pincel.
• Es particularmente adecuado para la
protección de las luces de
advertencia de aviación sobre torres
de transmisión, porque su varilla de
soporte delgada se coloca por
encima de la luz de baliza sin
ocultar su haz de advertencia.
• El CDA también es ideal para la
protección de estructuras en forma
de pequeñas torres, postes de luz, y
antenas parabólicas.

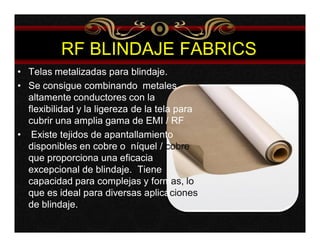

81. RF BLINDAJE FABRICS
• Telas metalizadas para blindaje.
• Se consigue combinando metales
altamente conductores con la
flexibilidad y la ligereza de la tela para
cubrir una amplia gama de EMI / RF
• Existe tejidos de apantallamiento
disponibles en cobre o níquel / cobre
que proporciona una eficacia
excepcional de blindaje. Tiene
capacidad para complejas y formas, lo
que es ideal para diversas aplicaciones
de blindaje.

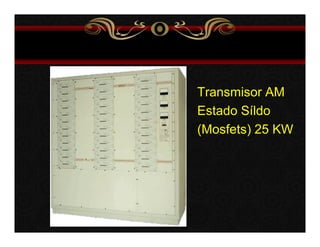

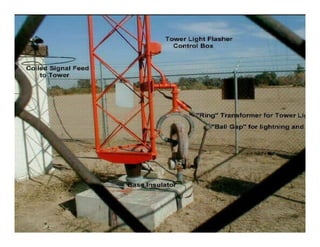

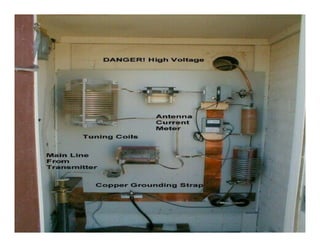

87. Transmisor AM
Estado Síldo
(Mosfets) 25 KW

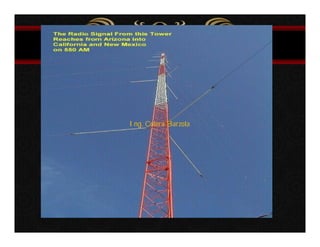

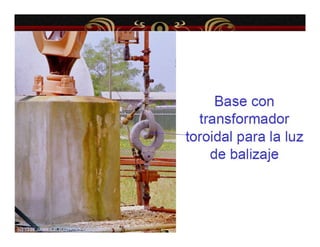

90. Ing. Cotera Barzola

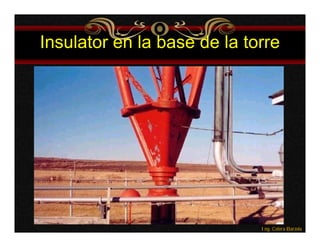

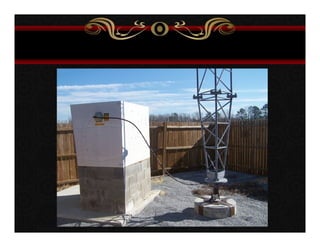

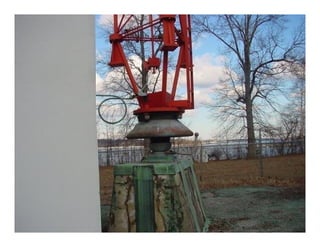

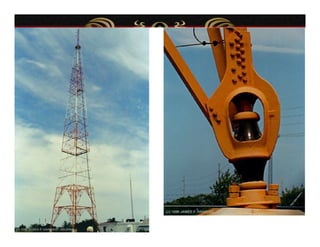

92. Insulator en la base de la torre
Ing. Cotera Barzola

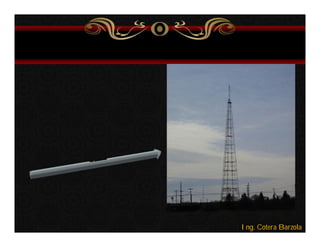

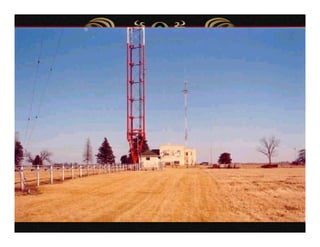

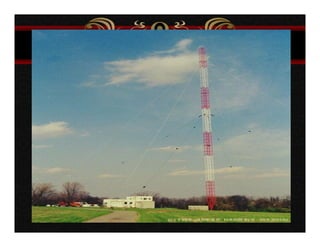

95. Ing. Cotera Barzola

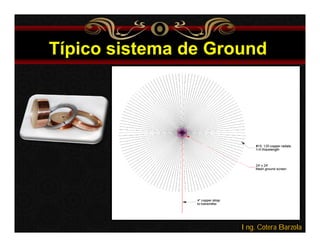

97. Típico sistema de Ground
Ing. Cotera Barzola

99. Instalación de radiales
Ing. Cotera Barzola

100. Ing. Cotera Barzola

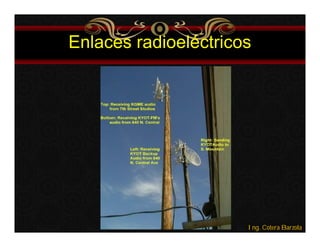

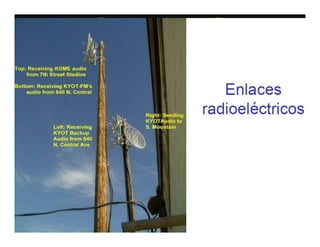

101. Enlaces radioeléctricos
Ing. Cotera Barzola

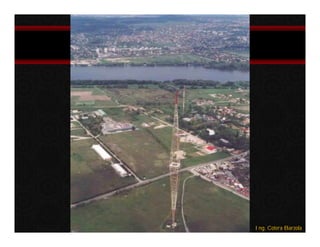

105. Ing. Cotera Barzola

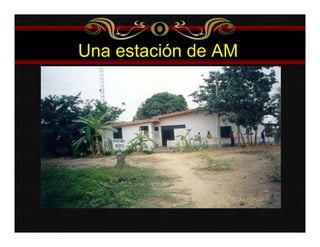

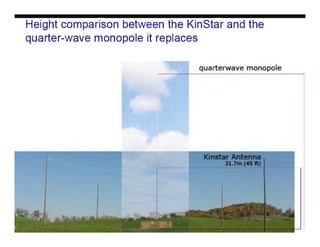

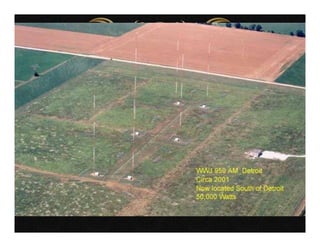

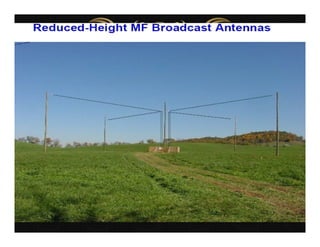

111. Una estación de AM

112. Vista de Torre ventada, Base y
Unidad de sintonía

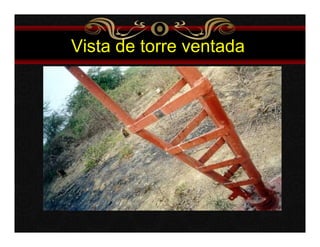

113. Vista de torre ventada

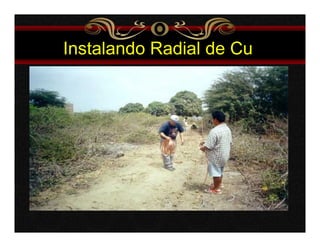

114. Instalando Radial de Cu

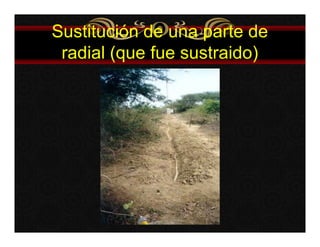

115. Sustitución de una parte de
radial (que fue sustraido)

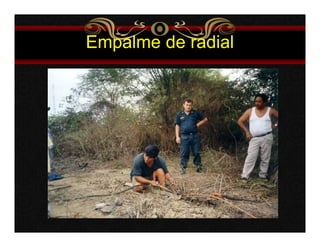

116. Empalme de radial

117. Trabajo en el collarín del
sistema de tierra (Radiales)

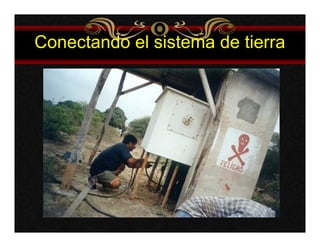

118. Conectando el sistema de tierra

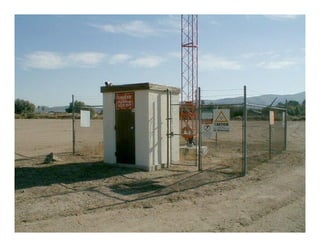

119. Caseta de la Unidad de Sintonía

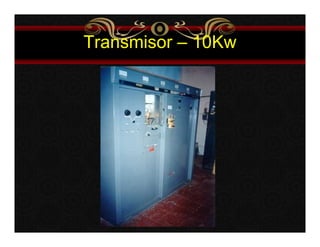

120. Transmisor – 10Kw

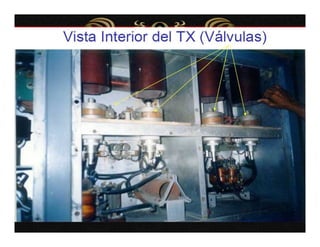

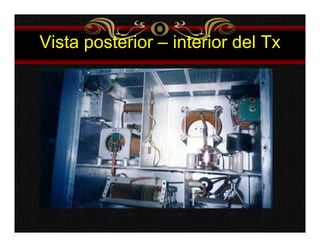

122. Vista posterior – interior del Tx

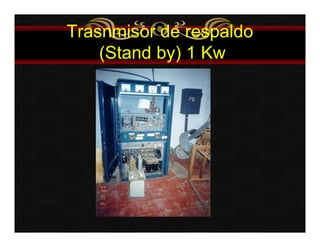

123. Trasnmisor de respaldo
(Stand by) 1 Kw

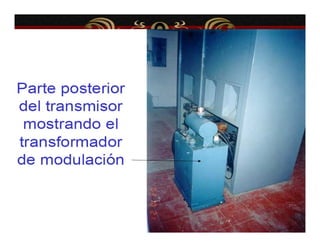

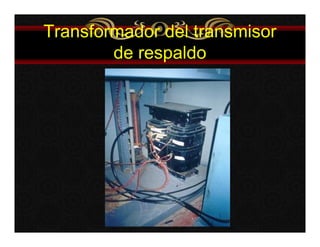

124. Transformador del transmisor
de respaldo

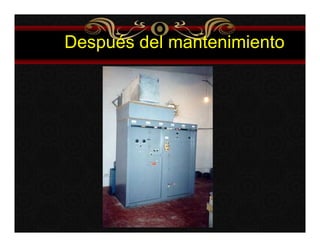

126. Después del mantenimiento

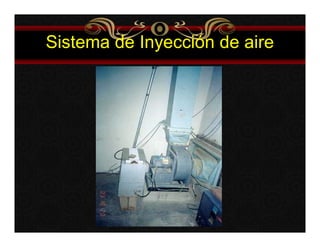

127. Sistema de Inyección de aire

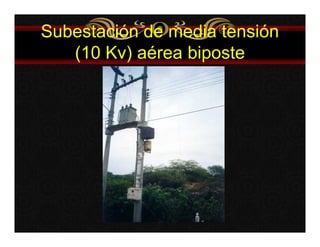

128. Subestación de media tensión
(10 Kv) aérea biposte

129. PORTABLE SYSTEM ANTENNA MW

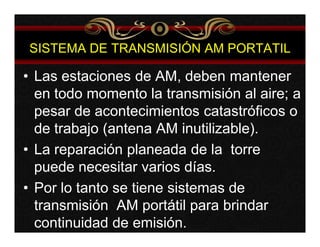

130. SISTEMA DE TRANSMISIÓN AM PORTATIL
• Las estaciones de AM, deben mantener
en todo momento la transmisión al aire; a
pesar de acontecimientos catastróficos o
de trabajo (antena AM inutilizable).
• La reparación planeada de la torre
puede necesitar varios días.
• Por lo tanto se tiene sistemas de
transmisión AM portátil para brindar
continuidad de emisión.

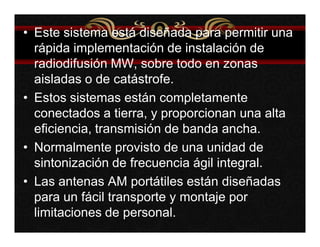

131. • Este sistema está diseñada para permitir una
rápida implementación de instalación de
radiodifusión MW, sobre todo en zonas
aisladas o de catástrofe.
• Estos sistemas están completamente
conectados a tierra, y proporcionan una alta
eficiencia, transmisión de banda ancha.
• Normalmente provisto de una unidad de
sintonización de frecuencia ágil integral.
• Las antenas AM portátiles están diseñadas
para un fácil transporte y montaje por
limitaciones de personal.

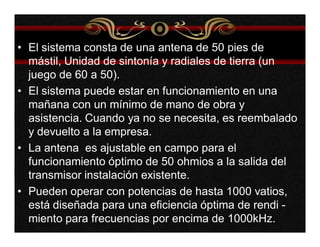

132. • El sistema consta de una antena de 50 pies de
mástil, Unidad de sintonía y radiales de tierra (un
juego de 60 a 50).
• El sistema puede estar en funcionamiento en una
mañana con un mínimo de mano de obra y
asistencia. Cuando ya no se necesita, es reembalado
y devuelto a la empresa.
• La antena es ajustable en campo para el
funcionamiento óptimo de 50 ohmios a la salida del
transmisor instalación existente.
• Pueden operar con potencias de hasta 1000 vatios,
está diseñada para una eficiencia óptima de rendi -
miento para frecuencias por encima de 1000kHz.

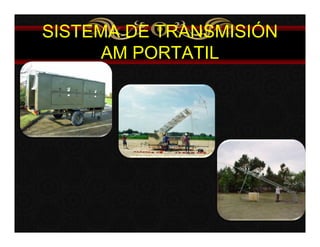

133. SISTEMA DE TRANSMISIÓN
AM PORTATIL

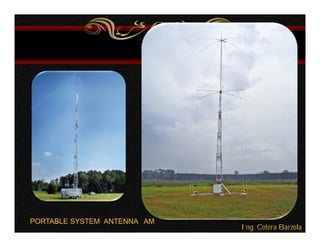

134. PORTABLE SYSTEM ANTENNA AM
Ing. Cotera Barzola
