1. 1
RECEPCIÓN, TRATAMIENTO Y DISTRIBUCIÓN
DE SEÑALES DE TV TERRESTRE

2. 2
INTRODUCCIÓN A LAS ONDAS ELECTROMAGNÉTICAS.
COMPONENTES DE UNA INSTALACIÓN.

3. CRONOLOGÍA DE LAS TELECOMUNICACIONES
INALÁMBRICAS
• 1865 Mahlon Loomis transmite mensajes telegráficos sin hilos
entre dos montañas en Virgínia. En 1872 obtiene la patente.
• 1887 Heinrich Hertz prueba la teoría de Maxwell que la
electricidad puede viajar por el espacio en forma de ondas.
Demostró que estas ondas comparten las mismas propiedades
físicas de la luz.
• 1895 Popov lleva a la Sociedad Rusa de Física y Química un
aparato que, obtiene registros de las descargas eléctricas
atmosféricas, dando origen posteriormente a la antena.
• 1896 Marconi, basándose en trabajos de Hertz, Popov y
Branly, consigue comunicarse a una distancia de 2 km.
• 1899 Marconi establece comunicación a través del canal de la
Mancha ( 50 Km).
• 1926 El físico japonés Hidetsugu Yagi y Shitaro Uda inventan la
antena direcional que lleva su nombre Yagi-Uda.
• John Baird realiza las primeras transmisiones de imágenes.
• 1935 En Alemania se hace la primera emisión oficial de TV.
• 1936 la BBC; 1938 en Rusia.
• 1940 Peter Goldmark inventa la televisión en colores.
• 1962 Primera transmisión vía satélite.
3

4. 4
¿CUÁNDO LLEGÓ A ESPAÑA?
En 1948 se producen, en Barcelona y en Madrid, las primeras
demostraciones de lo que hoy entendemos por televisión.
• En 1956 se iniciaron emisiones regulares de TVE, era una
televisión local con ámbito de cobertura limitado a Madrid.
• En febrero de 1959, se estrena el servicio en las ciudades de
Barcelona y Zaragoza.
• En octubre de 1959, la televisión llegó a „las dos Castillas‟
aprovechando el repetidor colocado en la Bola del Mundo
(Sierra de Guadarrama).
•
•
•
•
En febrero de 1960, a Valencia.
En diciembre de 1960, a Bilbao.
En octubre de 1961 a Galicia y Sevilla.
En febrero de 1964, a Canarias.
VER TELEVISORES DE HACE 50 AÑOS

5. 5
ONDAS ELECTROMAGNÉTICAS (O.E.)
• Un campo electrostático asociado a
uno electromagnético provoca una
onda electromagnética.
• Su oscilación es senoidal.
• Ambos campos están desfasados 90º.
• Se desplazan a la velocidad de la luz.

6. 6
¿CÓMO SE PRODUCEN LAS O.E.?
• Un emisor puede ser un sistema
electrónico con un circuito oscilante a
altísima frecuencia.
• Su propagación es una transferencia
de energía emanada por un emisor.
• Se propagan en todas direcciones y
en continua expansión.
• También podemos denominarlas como:
RADIOFRECUENCIA, RF.

7. 7
¿CÓMO SON LAS O.E.?
• Tienen la forma de esferas concéntricas
de 3 dimensiones, y en estado de
continua dilatación.
• Necesitan un “medio” para propagarse, el
aire, elementos metálicos, conductores.
• Lo atraviesan casi todo, excepto las
superficies conductoras, que las
reflejan y presentan oposición.
VER DIAGRAMA VOLUMÉTRICO DE UN DIPOLO

8. 8
TRANSFORMACIÓN DE UN CIRCUITO OSCILANTE
CERRADO EN ANTENA DIPOLO
DIPOLO
ABIERTO

9. 9
LONGITUD DE ONDA EN EL AIRE
c
f
300
en metros
f (en MHz )
λ
150
f
2
• En recepción de TV se utilizan dipolos
cortados a media longitud de onda de
la frecuencia a la que deban “resonar”.

10. 10
RADIACIÓN DEL DIPOLO SIMPLE
• El dipolo abierto o el plegado recibe o emite en
todas direcciones (OMNIDIRECCIONAL).
DIPOLO SIMPLE (75Ω)
DIPOLO PLEGADO
• Su impedancia característica es de 300Ω

11. 11
OPTIMIZACIÓN DEL DIPOLO
• Para mejorar la radiación captada por el
dipolo en una sola dirección se le añaden
elementos parásitos, o tipo YAGI-UDA.
• Si son más cortos se llama, directores.
• Si son más largos, reflectores.
REFLECTORES
DIRECTORES
DIPOLO

12. 12
AUMENTO DE LA DIRECTIVIDAD DE UN DIPOLO
• GANANCIA, es la diferencia entre la tensión captada
por una antena y un DIPOLO PATRÓN, o de referencia.
VER DIAGRAMA VOLUMÉTRICO DE UNA ANTENA

13. 13
POLARIZACIÓN DE UNA ANTENA
• La orientación del campo eléctrico define
la polarización de una antena.
• En TVT, puede ser horizontal o vertical.
• La polarización coincide con la situación
del dipolo respecto al suelo.
• La antena receptora debe situarse igual
que la del emisor recibido.
VER IMAGEN DE POLARIZACIONES

14. 14
BANDAS DE TVT - CCIR
• BANDA 8
• BANDA 9
- 30÷300 MHz: VHF
- 300÷3.000 MHz:
• BANDA 10 – 3.000÷30.000
UHF
MHz: SHF
• SUBDIVISIONES DE CADA BANDA:
• VHF: BI – BII – BIII
• UHF: BIV - BV

15. 15
CANALES DE TVT ANALÓGICOS - CCIR
• Cada Banda se subdivide en canales;
en España bajo el sistema PAL B, G.
• La señal de TV analógica se compone
de varias otras:
– Video, audio, color, audio estéreo.
• ANCHO DE BANDA DEL CANAL:
– VHF, PAL B, 7 MHz.
– UHF, PAL G, 8 MHz.
– AMBAS MODULADAS EN OFDM
VER IMAGEN PORTADORAS DE UN CANAL

16. 16

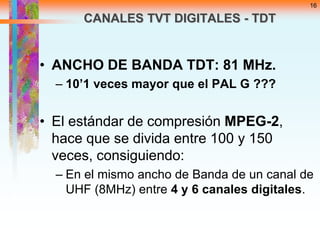

CANALES TVT DIGITALES - TDT
• ANCHO DE BANDA TDT: 81 MHz.
– 10’1 veces mayor que el PAL G ???
• El estándar de compresión MPEG-2,
hace que se divida entre 100 y 150
veces, consiguiendo:
– En el mismo ancho de Banda de un canal de
UHF (8MHz) entre 4 y 6 canales digitales.

17. 17
PLANIFICACIÓN DE FRECUENCIAS TVT
• Distribución de canales de VHF-UHF:
– La denominación de un canal es con la
letra E, seguida del número del canal.
– Los canales “S” no se utilizan en
transmisiones vía repetidores terrestres.
E2
E3
E4
E5÷E12
E21÷E37
E38÷E69
VER IMAGEN FRECUENCIAS CANALES

18. 18

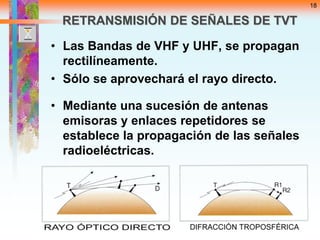

RETRANSMISIÓN DE SEÑALES DE TVT
• Las Bandas de VHF y UHF, se propagan
rectilíneamente.
• Sólo se aprovechará el rayo directo.
• Mediante una sucesión de antenas
emisoras y enlaces repetidores se
establece la propagación de las señales
radioeléctricas.

19. UNIDADES DE MEDIDA DE SEÑALES DE
RADIOFRECUENCIA
• Tienen que ver con la Tensión, potencia, impedancia,
longitud de onda, o las relaciones entre ellas.
• UNIDADES MÁS EMPLEADAS:
– Tensión, U: mV, μV.
– Potencia, P: W, mW, μW.
– Impedancia, Z: Ω.
– Longitud de onda, λ: m, metro.
• RELACIÓN:
– DECIBELIO: décima parte del BEL, dB.
– dBμV, relación entre tensiones de entrada y salida, respecto 1μV-75Ω
– dBm, relación entre potencias de entrada y salida, respecto 1mW-75Ω
19

20. 20
FACTORES QUE AFECTAN A LAS SEÑALES DE
RADIOFRECUENCIA
• GANANCIA:
– Cuando la relación o diferencia entre las
magnitudes de salida y entrada de un
componente es positiva, se dice que
aumenta, amplifica o gana dB‟s.
• ATENUACIÓN:
– Cuando la relación es negativa, entonces
el componente pierde parte de la señal
de entrada.

21. 21
MÉTODOS DE TRANSMISIÓN DE SEÑALES DE TV
• Según el MEDIO DE PROPAGACIÓN UTILIZADO, la señal de
RF SE ADAPTA para obtener mejores rendimientos:
ANALÓGICA
FM - QPSK
SATÉLITE
DIGITAL
FM - QPSK
(MPEG-2)
ANALÓGICA
10'7÷12'8
GHz
QAM
CABLE
5÷862 MHz
(retorno
5÷55 MHz)
DIGITAL
QAM (16, 32, 64,
256)
ANALÓGICA
AM - OFDM
5÷862 MHz
DIGITAL
FM - COFDM
470÷862
MHz
TERRESTRE

22. 22
PARTES DE UNA INSTALACIÓN
FIN DE LA
PRIMERA
PARTE
• SISTEMA CAPTADOR:
ANTENAS, ADAPTADOR Z
PREAMPLIFICADORES.
• EQUIPO CABECERA:
AMPLIFICADORES,
CONVERSORES,
MODULADORES,
MEZCLADORES, FILTROS,
ATENUADORES, ETC.
• RED DISTRIBUCIÓN:
CABLE COAXIAL, (F.O.)
REPARTIDORES,
DERIVADORES, TOMAS.

23. 23
ANTENAS DE BANDA ANCHA
•
•
•
Necesitan adaptador de impedancia y simetrizador, también
llamado balum (en caja de antena)
Ganancias entre 1÷18 dB.
Casi todas del tipo “YAGI” , también las hay del tipo Logarítmicas.

24. 24
PARÁMETROS DE ANTENAS
DIRECTIVIDAD - GANANCIA
RELACIÓN DELANTE*ATRÁS - ANCHO DE BANDA
VER IMAGEN

25. 25
ANÁLISIS DE GRÁFICOS DE GANANCIA
• Interpretación de los gráficos de ganancia.
VER MÁS

26. 26

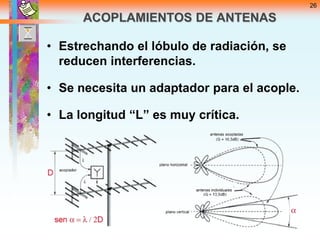

ACOPLAMIENTOS DE ANTENAS
• Estrechando el lóbulo de radiación, se
reducen interferencias.
• Se necesita un adaptador para el acople.
• La longitud “L” es muy crítica.

27. 27
ANTENAS DISPONIBLES:
LOGARÍTMICA.
DE DIPOLOS APILADOS O DE
TIPO PANEL, DE IKUSI.
YAGI BLU, DE FRACARRO.
TIPO “V” HECHA EN EL TALLER.
YAGI PRO-45, DE TELEVÉS.
YAGI SG2169, DE IKUSI.
TODAS SON DE TODA BANDA
DE UHF, DE 470÷870 Mhz.

28. 28
EQUIPOS DE CABECERA: AMPLIFICADORES
• TIPOS AMPLIFICADORES:
MONOCANALES:
PARA MÁSTIL - MODULADOS.
DE BANDA ANCHA:
EN CAJA DE ANTENA, PARA
FIJACIÓN EN MÁSTIL
CENTRALES DE AMPLIFICACIÓN
CONJUNTA O SEPARADA.

29. 29
PARÁMETROS DE AMPLIFICADORES
• GANANCIA, se mide en dB= señal OUT- señal IN.
• FIGURA DE RUIDO, expresa en dB el ruido que
añade a la señal el amplificador.
• TENSIÓN MAX. DE SALIDA, o nivel máximo en la
salida sin distorsión, en dB V (max. 120 dB V)
• TENSIÓN DE ALIMENTACIÓN: a 24V c.c.
• CONSUMO, en mA o en Amperios.

30. 30
AMPLIFICACIÓN BANDA ANCHA.
• Cuando se necesita mayor cantidad y calidad de
amplificación que los modelos de mástil.
• De amplificación conjunta o separada, con varias
entradas de la misma u otras Bandas.
• Posibilidad de telealimentación en las entradas.

31. 31

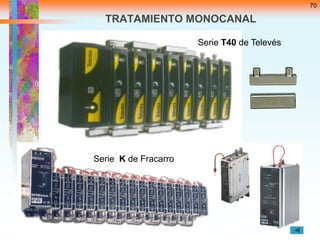

AMPLIFICACIÓN MONOCANAL
• Amplifican un sólo canal de RF, rechazando en mayor o
menor grado el resto del espectro de RF.
• Técnica “Z” de auto-separación en las entradas y de automezcla en las salidas.
Serie T40 de
Televés
VER MÁS

32. 32
EQUIPOS ESPECIALES DE CABECERA
• CONVERSOR, para cambiar de un canal de
entrada a otro distinto de salida.
• MODULADOR, convierten señales de entrada
de audio y vídeo, en un canal de RF.
• MEZCLADOR, canalizan por un sólo cable de
salida diferentes canales de entrada.
• FILTROS, seleccionan en su salida sólo
determinadas frecuencias de entrada.
• ECUALIZADOR, equilibran en la salida los
niveles de señales presentes en la entrada.

33. 33

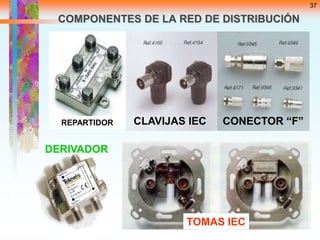

RED DE DISTRIBUCIÓN
•
•
•
•
•
•
•
•
LÍNEAS DE TRANSMISIÓN.
REPARTIDORES.
DERIVADORES.
MULTI CONMUTADORES.
TOMAS DE SEÑAL.
CONECTORES IEC, F.
CARGAS INDUCTIVAS.
AMPLIFIC. DE INTERIOR.

34. 34
LÍNEAS DE TRANSMISIÓN COAXIALES
•
•
•
•
•
Conductor asimétrico, 75Ω de impedancia característica.
A mayor calidad del dieléctrico menor atenuación.
≈ 1.100 MHz de ancho de banda máximo.
Atenuación típica 0’2 dBxm en UHF.
Evitar doblar y estirar en exceso, ya que pierde sus
características eléctricas.

35. 35
LÍNEAS DE TRANSMISIÓN DE FIBRA ÓPTICA - 1
• Son conductos, rígidos o flexibles, de plástico o de sílice, capaces
de conducir un haz de luz inyectado en un extremo, mediante
sucesivas reflexiones que lo mantienen dentro de sí para salir
por el otro extremo.
• Es decir, es una guía onda y en este caso la onda es de luz.
• Es un núcleo rodeado de un revestimiento. La diferencia entre sus
indices de refracción (n) hace que el haz de luz se mantenga
dentro del núcleo (si el haz ha entrado con el ángulo apropiado y el
“n” del núcleo sea mayor que el del revestimiento).

36. 36
LÍNEAS DE TRANSMISIÓN DE FIBRA ÓPTICA - 2
• La transmisión de información a través de FIBRAS ÓPTICAS se
realiza mediante la modulación (variación) de un haz de luz
invisible al ojo humano, en el espectro ("color" de la luz) situado
por debajo del infra-rojo, λ (nm) en THz Tera Hertz.
• 2 tipos: multimodo hasta 4Km, y monomodo hasta 12 Km.
• Tres “ventanas” de utilización en nano metros nm.
• ≈ 0’2 dB de atenuación por KILÓMETRO a 1.550 nm.
• Ancho de Banda casi infinito.
• Reservado su uso para grandes distribuciones de servicios
(todo un barrio, una ciudad, etc)
• Coste excesivo de los equipos empleados, pero a veces es la
única solución técnica posible.
• Pueden distribuirse por una misma fibra:
– • Telefonía básica y RDSI, GSM y LMDS; • Datos.
– • Televisión analógica, digital, terrestre y por satélite.
– • Servicios Multimedia: vídeo bajo demanda, etc.

37. 37
COMPONENTES DE LA RED DE DISTRIBUCIÓN
REPARTIDOR
CLAVIJAS IEC
CONECTOR “F”
DERIVADOR
TOMAS IEC

38. 38
REPARTIDOR ,DISTRIBUIDOR, SPLITTER.
• Dividen la señal de RF en 2 o más partes IGUALES.
CABLE DE ENTRADA
SÓLO UN TIPO
DE
ATENUACIÓN:
A LA DERIVACIÓN
SALIDA
ATENUADA
SALIDA
ATENUADA

39. 39
DERIVADOR, TAP. DERIVADORES ECUALIZADOS.
• Dividen la señal de RF de forma ASIMÉTRICA.
CABLE DE ENTRADA
OUT 1
OUT 2
DOS TIPOS DE
ATENUACIÓN:
AL PASO, MUY POCA.
A LA DERIVACIÓN:
MAYOR Y DE VARIOS
VALORES, SEGÚN TIPO.
PASO A OTROS
DERIVADORES

40. 40
TOMAS de usuario TIPO SERIE
DOS TIPOS DE
ATENUACIÓN:
AL PASO, MUY POCA.
A LA DERIVACIÓN:
MAYOR Y DE VARIOS
VALORES, SEGÚN TIPO.
LLEVA
RESISTENCIA
FINAL DE CARGA
I
N
T
E
R
M
E
D
I
A
S
TOMAS PARA
INSTALACIÓN
EN CASCADA
2 TIPOS:
INTERMEDIAS
Y FINAL
DE CASCADA
FINAL
DE CASCADA

41. 41
TOMAS de usuario TIPO ÚNICAS (BAT)
REPARTIDOR
DE 2 SALIDAS
CARGA 75
TOMAS
FINALES,
CON
RESISTENCIA
FINAL DE
CARGA

42. 42
DISTRIBUCIÓN EN I.C.T. - PAU
• Obligatorio el uso de un elemento de distribución especial, el PAU.
• Delimita la propiedad de la instalación del usuario y la comunitaria.
• Permite seleccionar al usuario una de las dos entradas disponibles.

43. 43
COMPONENTES ESPECIALES - 1
CONEXIONES DE UN MODULADOR
DE AUDIO-VIDEO A RF+AMPLIFICADOR
AMPLIFICADOR DE
INTERIOR VIVIENDA

44. 44
COMPONENTES ESPECIALES - 2
• EMISORES-RECEPTORES de audio y video.
• Los hay vía RF, vía óptica por infrarrojos y vía red eléctrica
por corrientes portadoras.

45. 45
TOPOLOGÍA DE LAS INSTALACIONES
• CASCADA: La señal llega al usuario en sucesivas
derivaciones de una línea principal.
– UTILIZA DERIVADORES EN CASCADA (uso en colectivas)
• ESTRELLA: Desde un punto central se divide la
señal en tantantas líneas como tomas haya.
– UTILIZA REPARTIDORES EN ESTRELLA (en individuales)
• CON TOMAS EN CASCADA: Similar a la que utiliza
derivadores, siendo la propia toma la que hace la
función del derivador (desaconsejada/ ¿prohibida? en colectivas)
• MIXTA: La más utilizada, mezcla de la de cascada
con derivadores y repartidores en estrella.

46. MODELOS DE INSTALACIONES INDIVIDUALES - 1
Amplificador de Banda ancha con 3 entradas: FM, BIII y UHF.
46

47. MODELOS DE INSTALACIONES INDIVIDUALES - 2
Amplificador de Banda ancha con 2 entradas: BIII/UHF y Mezclador 2 entradas V/UHF (5944)
47

48. MODELOS DE INSTALACIONES INDIVIDUALES - 3
Amplificadores con/sin paso de corriente
RF + c.c.
sólo RF
RF + c.c.
48

49. MODELOS DE INSTALACIONES INDIVIDUALES - 4
Amplificadores B.A. con alimentación propia; 1 entrada, varias salidas, para interior de la vivienda.
49

50. MODELOS DE INSTALACIONES INDIVIDUALES - 5
Centrales de Toda Banda, varias entradas, con/sin amplificación separada.
??
50

51. MODELOS DE INSTALACIONES COLECTIVA - 6
Centrales de Toda Banda, varias entradas. Instalación Individual o Colectiva
51

52. MODELOS DE INSTALACIONES COLECTIVA - 7
Instalación Colectiva TVT+SAT y de sólo TVT con gran nº de tomas
52

53. MONTAJES DE INSTALACIONES ESPECIALES– 8
Filtros trampa-atenuadores-ecualizadores.
• Cuando se desee eliminar uno o dos
canales deUHF, o atenuarlos
selectivamente.
53

54. 54
DISTRIBUCIÓN MEDIANTE FIBRA ÓPTICA

55. CONSIDERACIONES TÉCNICAS: REDUCCIÓN DEL
NIVEL DE LA SEÑAL EN AMPLIFICACIÓN B.A.
55
• Sólo cuando se amplifiquen 2 canales la ganancia nominal
será la real.
• Para asegurar la calidad de la señal, la ganancia nominal se
reduce al aumentar los canales tratados.
• En señales digitales con 10 dB por debajo de las analógicas, no
se aplicará la reducción.
• En amplificación monocanal no se aplica este tipo de reducción.

56. 56
CONSIDERACIONES TÉCNICAS-2
• MAYOR ALTURA DE LA ANTENA, IMPLICA MAYOR SEÑAL.
• ES LA FORMA MÁS BARATA DE AMPLIFICACION, MAYOR
RELACION C/N.
• MÁXIMA CALIDAD DEL CABLE Y ANTENAS. USAR MATERIAL
HOMOLOGADO.
• NO USAR UNA ANTENA PARA MÁS DE 16 CANALES
AMPLIFICADOS.
• LIMITAR A 16, EL Nº DE CANALES DISTRIBUIDOS POR UNA
MISMA BAJADA. ¿CANALES DE GUARDA V-UHF?
• EVITAR MEZCLAR CANALES ADYACENTES, Y CXX+5 Y CX+9
(CANAL INCOMPATIBLE Y CANAL IMAGEN)
• ECUALIZAR LOS CANALES MEZCLADOS, EN ±6 dB.
• ORDENAR DE MAYOR A MENOR LOS CANALES MEZCLADOS.
• ORDENAR DE MENOR A MAYOR SEÑAL AL MEZCLAR VARIAS.
• LA AMPLIFICACIÓN DISMINUYE EN LA MEZ/DESMEZCLA, -4dB

57. 57
CONSIDERACIONES TÉCNICAS-3
• NO SUPERAR LA INTENSIDAD NOMINAL DE LA F.A.
• CONOCER LA UTILIDAD DE CONVERSORES O
MODULADORES.
• RESPETAR SIEMPRE LA ADAPTACIÓN DE IMPEDANCIAS.
• TODA ENTRADA/SALIDA NO UTILIZADA SE “TAPARÁ” CON
UNA CARGA DE 75 .
• RESPETAR SIEMPRE LAS NORMAS MECÁNICAS Y DE
SEGURIDAD.
• CONECTAR TOMA DE TIERRA AL MÁSTIL Y CHASIS
AMPLIFICADOR.
• MÍNIMA SECCIÓN DEL CABLE DE TOMA DE TIERRA:
25mm2 EN I.C.T.

58. 58
NIVELES MÍNIMO Y MÁXIMO en Toma de usuario
• SAT ANALÓGICO QPSK /FM: 47÷77 dB V - C/N 15 dB
• SAT DIGITAL QPSK/AM/MPEG2: 47÷77 dB V - C/N 11 dB
• TVT DIGITAL FM-COFDM: 45÷70 dB V - C/N 25 dB
• TVT ANALÓGICA AM-OFDM: 57÷80 dBµV - C/N 43 dB
• RADIO ANALÓGICA FM: 40÷70 dBµV - C/N 38 dB
• RADIO DIGITAL FM-DAB: 30÷70 dB V - C/N 18 dB
• CATV 64QAM: 45÷70 dB V - C/N 28 dB
• DESACOPLO ENTRE TOMAS: FM-VHF 38 dB V
VHF-UHF>30 dB V • FI 20 dB V
•
(Según RD 401/2003)

59. 59
SISTEMA Televés Integra
• La firma Televés S.A. ofrece un sistema
de comunicación integral de video
portero, telefonía automatización y
control, INTERNET para 30 ordenadores,
y todo, a través de un sólo cable coaxial.

60. 60
FIN DE LA PRESENTACIÓN
• Siguen fotos vinculadas a diapositivas anteriores.

61. 61
TELEVISORES DE HACE 50 AÑOS

62. 62
DIAGRAMA VOLUMÉTRICO DE UN DIPOLO ABIERTO

63. 63
DIAGRAMA PLANO DE RADIACIÓN DE UN DIPOLO

64. 64
POLARIZACIONES DE UNA ANTENA YAGI
POLARIZACIÓN HORIZONTAL
POLARIZACIÓN VERTICAL

65. 65
DIAGRAMA VOLUMÉTRICO DE UNA ANTENA YAGI

66. 66
PORTADORAS DE SEÑAL DE TV
•Pv: portadora de video (imagen).
•Pc: sub-portadora de color.
•Pa: portadora de audio.
•Pa Nicam: portadora de audio Nicam estéreo.

67. 67
DISTRIBUCIÓN DE CANALES DE TV EN ESPAÑA

68. 68
PARÁMETROS ANTENAS

69. 69
GRÁFICAS DE GANANCIA

70. 70
TRATAMIENTO MONOCANAL
Serie T40 de Televés
Serie K de Fracarro
