Equipo 5. Preparacion de salidas para intercomunicaciones
1. UNIVERSIDAD AUTÓNOMA DE SAN LUIS POTOSÍ
FACULTAD DEL HÁBITAT
CRITERIOS DE INSTALACIONES
“PREPARACIÓN DE SALIDAS DE
INTERCOMUNICACIÓN TELÉFONOS, TV E INTERNET”
Carmona Valeria Janeth
Pérez Varinka
García Luz Elena
Maldonado Stephanie
Hernández Sofía
Velarde Mayra
Arq. Gustavo Arturo Portales Pérez
EQUIPO NO. 5

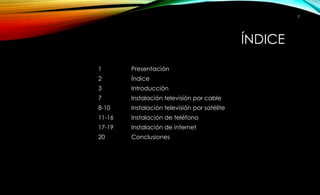

2. ÍNDICE
1 Presentación
2 Índice
3 Introducción
7 Instalación televisión por cable
8-10 Instalación televisión por satélite
11-16 Instalación de teléfono
17-19 Instalación de internet
20 Conclusiones
2
3. 3

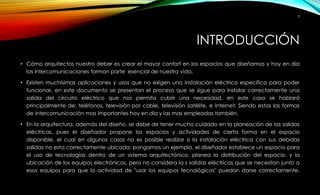

INTRODUCCIÓN
• Cómo arquitectos nuestro deber es crear el mayor confort en los espacios que diseñamos y hoy en día
las intercomunicaciones forman parte esencial de nuestra vida.
• Existen muchísimas aplicaciones y usos que no exigen una instalación eléctrica especifica para poder
funcionar, en este documento se presentan el proceso que se sigue para instalar correctamente una
salida del circuito eléctrico que nos permita cubrir una necesidad, en este caso se hablará
principalmente de: teléfonos, televisión por cable, televisión satélite, e Internet; Siendo estas las formas
de intercomunicación mas importantes hoy en día y las mas empleadas también.
• En la arquitectura, además del diseño, se debe de tener mucho cuidado en la planeación de las salidas
eléctricas, pues el diseñador propone los espacios y actividades de cierta forma en el espacio
disponible, el cual en algunos casos no es posible realizar si la instalación eléctrica con sus debidas
salidas no esta correctamente ubicada; pongamos un ejemplo, el diseñador establece un espacio para
el uso de tecnologías dentro de un sistema arquitectónico, planea la distribución del espacio, y la
ubicación de los equipos electrónicos, pero no considera la s salidas eléctricas que se necesitan junto a
esos equipos para que la actividad de "usar los equipos tecnológicos" puedan darse correctamente.

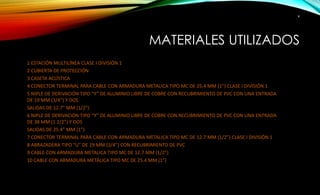

4. MATERIALES UTILIZADOS
1 ESTACIÓN MULTILÍNEA CLASE I DIVISIÓN 1
2 CUBIERTA DE PROTECCIÓN
3 CASETA ACÚSTICA
4 CONECTOR TERMINAL PARA CABLE CON ARMADURA METALICA TIPO MC DE 25.4 MM (1”) CLASE I DIVISIÓN 1
5 NIPLE DE DERIVACIÓN TIPO “Y” DE ALUMINIO LIBRE DE COBRE CON RECUBRIMIENTO DE PVC CON UNA ENTRADA
DE 19 MM (3/4”) Y DOS
SALIDAS DE 12.7” MM (1/2”)
6 NIPLE DE DERIVACIÓN TIPO “Y” DE ALUMINIO LIBRE DE COBRE CON RECUBRIMIENTO DE PVC CON UNA ENTRADA
DE 38 MM (1 1/2”) Y DOS
SALIDAS DE 25.4” MM (1”)
7 CONECTOR TERMINAL PARA CABLE CON ARMADURA METALICA TIPO MC DE 12.7 MM (1/2”) CLASE I DIVISIÓN 1
8 ABRAZADERA TIPO “U” DE 19 MM (3/4”) CON RECUBRIMIENTO DE PVC
9 CABLE CON ARMADURA METALICA TIPO MC DE 12.7 MM (1/2”)
10 CABLE CON ARMADURA METÁLICA TIPO MC DE 25.4 MM (1”)
4

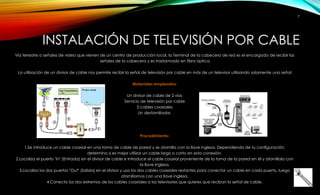

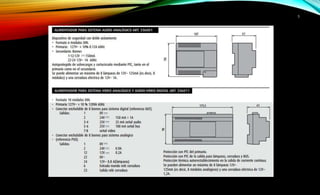

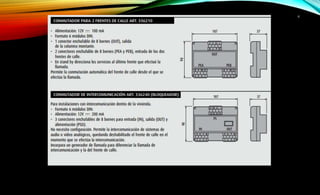

7. INSTALACIÓN DE TELEVISIÓN POR CABLE
Vía terrestre o señales de video que vienen de un centro de producción local, la Terminal de la cabecera de red es el encargado de recibir las
señales de la cabecera y es trasformado en fibra óptica.
La utilización de un divisor de cable nos permite recibir la señal de televisión por cable en más de un televisor utilizando solamente una señal
Materiales empleados:
Un divisor de cable de 2 vías
Servicio de televisión por cable
3 cables coaxiales
Un destornillador.
Procedimiento:
1.Se introduce un cable coaxial en una toma de cable de pared y se atornilla con la llave inglesa. Dependiendo de tu configuración,
determina si es mejor utilizar un cable largo o corto en esta conexión.
2.Localiza el puerto "In" (Entrada) en el divisor de cable e introduce el cable coaxial proveniente de la toma de la pared en él y atorníllalo con
la llave inglesa.
3.Localiza los dos puertos "Out" (Salida) en el divisor y usa los dos cables coaxiales restantes para conectar un cable en cada puerto, luego
atorníllamos con una llave inglesa.
4.Conecta los dos extremos de los cables coaxiales a los televisores que quieres que reciban la señal de cable.
7

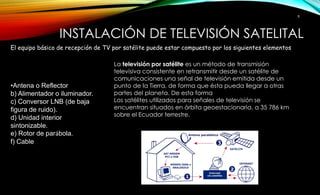

8. INSTALACIÓN DE TELEVISIÓN SATELITAL
El equipo básico de recepción de TV por satélite puede estar compuesto por los siguientes elementos
•Antena o Reflector
b) Alimentador o iluminador.
c) Conversor LNB (de baja
figura de ruido).
d) Unidad interior
sintonizable.
e) Rotor de parábola.
f) Cable
8
La televisión por satélite es un método de transmisión
televisiva consistente en retransmitir desde un satélite de
comunicaciones una señal de televisión emitida desde un
punto de la Tierra, de forma que ésta pueda llegar a otras
partes del planeta. De esta forma
Los satélites utilizados para señales de televisión se
encuentran situados en órbita geoestacionaria, a 35 786 km
sobre el Ecuador terrestre.
9. 9
Antena o
Reflector:
Es el encargado de recibir la señal en una frecuencia
alta que está en los GHz y concentrarlo en el foco,
aquí se encuentra el alimentador.
Alimentador
o Feed:
Es el componente encargado de recoger y enviar
hacia el guía-ondas las señales de radiofrecuencia
reflejadas en la antena parabólica. Va colocado en el
foco de la parabólica.
c) Conversor
LNB ( de baja
figura de
ruido ):
La señal captada por la antena es muy débil y es
necesario un receptor que es este dispositivo se
denomina Conversor es de bajo nivel de ruido se
denomina LNC, Conversor LNB.
d) Unidad
interior
sintonizable:
También denominada Unidad de Recepción de
satélite, es la encargada de sintonizar cada uno de
los canales captados por la antena.
10. 10

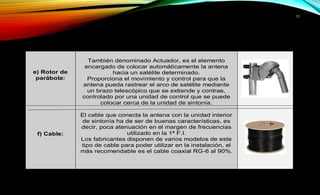

e) Rotor de
parábola:
También denominado Actuador, es el elemento
encargado de colocar automáticamente la antena
hacia un satélite determinado.
Proporciona el movimiento y control para que la
antena pueda rastrear el arco de satélite mediante
un brazo telescópico que se extiende y contrae,
controlado por una unidad de control que se puede
colocar cerca de la unidad de sintonía.
f) Cable:
El cable que conecta la antena con la unidad interior
de sintonía ha de ser de buenas características, es
decir, poca atenuación en el margen de frecuencias
utilizado en la 1ª F.I.
Los fabricantes disponen de varios modelos de este
tipo de cable para poder utilizar en la instalación, el
más recomendable es el cable coaxial RG-6 al 90%.
11. INSTALACIONES DE TELEFONÍA
Para poder utilizar con el máximo rendimiento los sistemas de telefonía por cable, el
instalador debe montar y mantener adecuadamente la infraestructura que ésta
necesita.
Cada teléfono es una terminal de la instalación y son utilizados por los usuarios para
transmitir voz u otro tipo de datos a otros terminales que están conectados a la red.
Cuando un abonado marca
mediante su terminal el
número de otro abonado, se
establece la comunicación
entre ambos casi de manera
inmediata gracias a una
central de conmutación
(elemento encargado de
redireccionar la transmisión),
todas las terminales
telefónicas deben estar
conectadas físicamente a

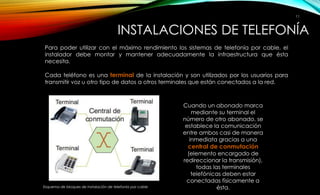

Esquema de bloques de instalación de telefonía por cable ésta.
11
12. Usuario doméstico: central
de conmutación pública, se
puede encontrar a varios
kilómetros de distancia.
Instalaciones corporativas:
centrales privadas conocidas
como centralitas telefónicas;
a ellas se conectan todos los
terminales de la corporación
y ésta a su vez a la central
pública.

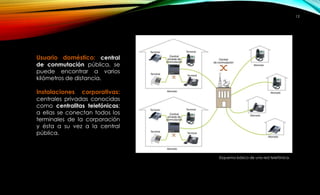

Esquema básico de una red telefónica.
12

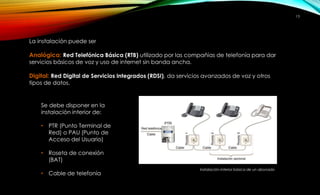

13. La instalación puede ser
Analógica: Red Telefónica Básica (RTB) utilizado por las compañías de telefonía para dar
servicios básicos de voz y uso de internet sin banda ancha.
Digital: Red Digital de Servicios Integrados (RDSI), da servicios avanzados de voz y otros
tipos de datos.
Se debe disponer en la
instalación interior de:
• PTR (Punto Terminal de
Red) o PAU (Punto de
Acceso del Usuario)
• Roseta de conexión
(BAT)
• Cable de telefonía
Instalación interior básica de un abonado
13

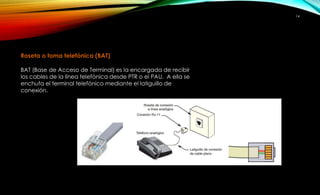

14. Roseta o toma telefónica (BAT)
BAT (Base de Acceso de Terminal) es la encargada de recibir
los cables de la línea telefónica desde PTR o el PAU. A ella se
enchufa el terminal telefónico mediante el latiguillo de
conexión.
14

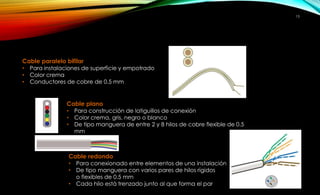

15. Cable paralelo bifilar
• Para instalaciones de superficie y empotrado
• Color crema
• Conductores de cobre de 0.5 mm
Cable plano
• Para construcción de latiguillos de conexión
• Color crema, gris, negro o blanco
• De tipo manguera de entre 2 y 8 hilos de cobre flexible de 0.5
mm
Cable redondo
• Para conexionado entre elementos de una instalación
• De tipo manguera con varios pares de hilos rígidos
o flexibles de 0.5 mm
• Cada hilo está trenzado junto al que forma el par
15
16. 16

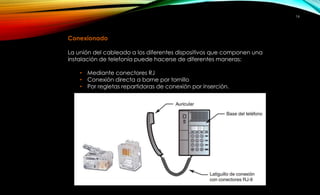

Conexionado
La unión del cableado a los diferentes dispositivos que componen una
instalación de telefonía puede hacerse de diferentes maneras:
• Mediante conectores RJ
• Conexión directa a borne por tornillo
• Por regletas repartidoras de conexión por inserción.

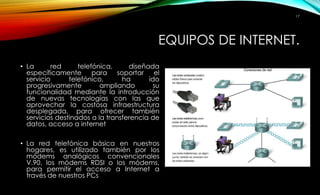

17. EQUIPOS DE INTERNET.
• La red telefónica, diseñada
específicamente para soportar el
servicio telefónico, ha ido
progresivamente ampliando su
funcionalidad mediante la introducción
de nuevas tecnologías con las que
aprovechar la costosa infraestructura
desplegada, para ofrecer también
servicios destinados a la transferencia de
datos, acceso a internet
• La red telefónica básica en nuestros
hogares, es utilizado también por los
módems analógicos convencionales
V.90, los módems RDSI o los módems,
para permitir el acceso a Internet a
través de nuestros PCs
17

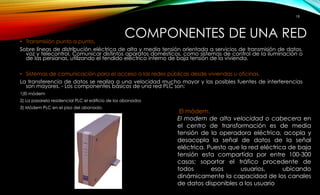

18. COMPONENTES DE UNA RED
• Transmisión punto a punto.
Sobre líneas de distribución eléctrica de alta y media tensión orientada a servicios de transmisión de datos,
voz y telecontrol. Comunicar distintos aparatos domésticos, como sistemas de control de la iluminación o
de las persianas, utilizando el tendido eléctrico interno de baja tensión de la vivienda.
• Sistemas de comunicación para el acceso a las redes públicas desde viviendas u oficinas.
La transferencia de datos se realiza a una velocidad mucho mayor y las posibles fuentes de interferencias
son mayores. - Los componentes básicos de una red PLC son:
1)El módem
2) La pasarela residencial PLC el edificio de los abonados
3) Módem PLC en el piso del abonado.
18
El módem.
El modem de alta velocidad o cabecera en
el centro de transformación es de media
tensión de la operadora eléctrica, acopla y
desacopla la señal de datos de la señal
eléctrica. Puesto que la red eléctrica de baja
tensión esta compartida por entre 100-300
casas; soportar el tráfico procedente de
todos esos usuarios, ubicando
dinámicamente la capacidad de los canales
de datos disponibles a los usuario

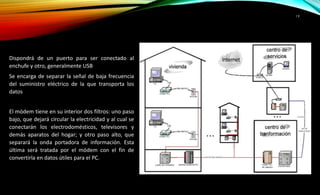

19. Dispondrá de un puerto para ser conectado al
enchufe y otro, generalmente USB
Se encarga de separar la señal de baja frecuencia
del suministro eléctrico de la que transporta los
datos
El módem tiene en su interior dos filtros: uno paso
bajo, que dejará circular la electricidad y al cual se
conectarán los electrodomésticos, televisores y
demás aparatos del hogar; y otro paso alto, que
separará la onda portadora de información. Esta
última será tratada por el módem con el fin de
convertirla en datos útiles para el PC.
19
20. 20

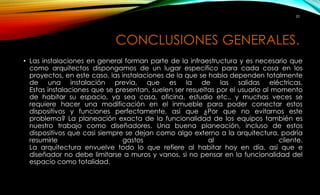

CONCLUSIONES GENERALES.
• Las instalaciones en general forman parte de la infraestructura y es necesario que
como arquitectos dispongamos de un lugar especifico para cada cosa en los
proyectos, en este caso, las instalaciones de la que se habla dependen totalmente
de una instalación previa, que es la de las salidas eléctricas.
Estas instalaciones que se presentan, suelen ser resueltas por el usuario al momento
de habitar su espacio, ya sea casa, oficina, estudio etc., y muchas veces se
requiere hacer una modificación en el inmueble para poder conectar estos
dispositivos y funciones perfectamente, así que ¿Por que no evitarnos este
problema? La planeación exacta de la funcionalidad de los equipos también es
nuestro trabajo como diseñadores. Una buena planeación, incluso de estos
dispositivos que casi siempre se dejan como algo externo a la arquitectura, podría
resumirle gastos al cliente.
La arquitectura envuelve todo lo que refiere al habitar hoy en día, así que e
diseñador no debe limitarse a muros y vanos, si no pensar en la funcionalidad del
espacio como totalidad.
