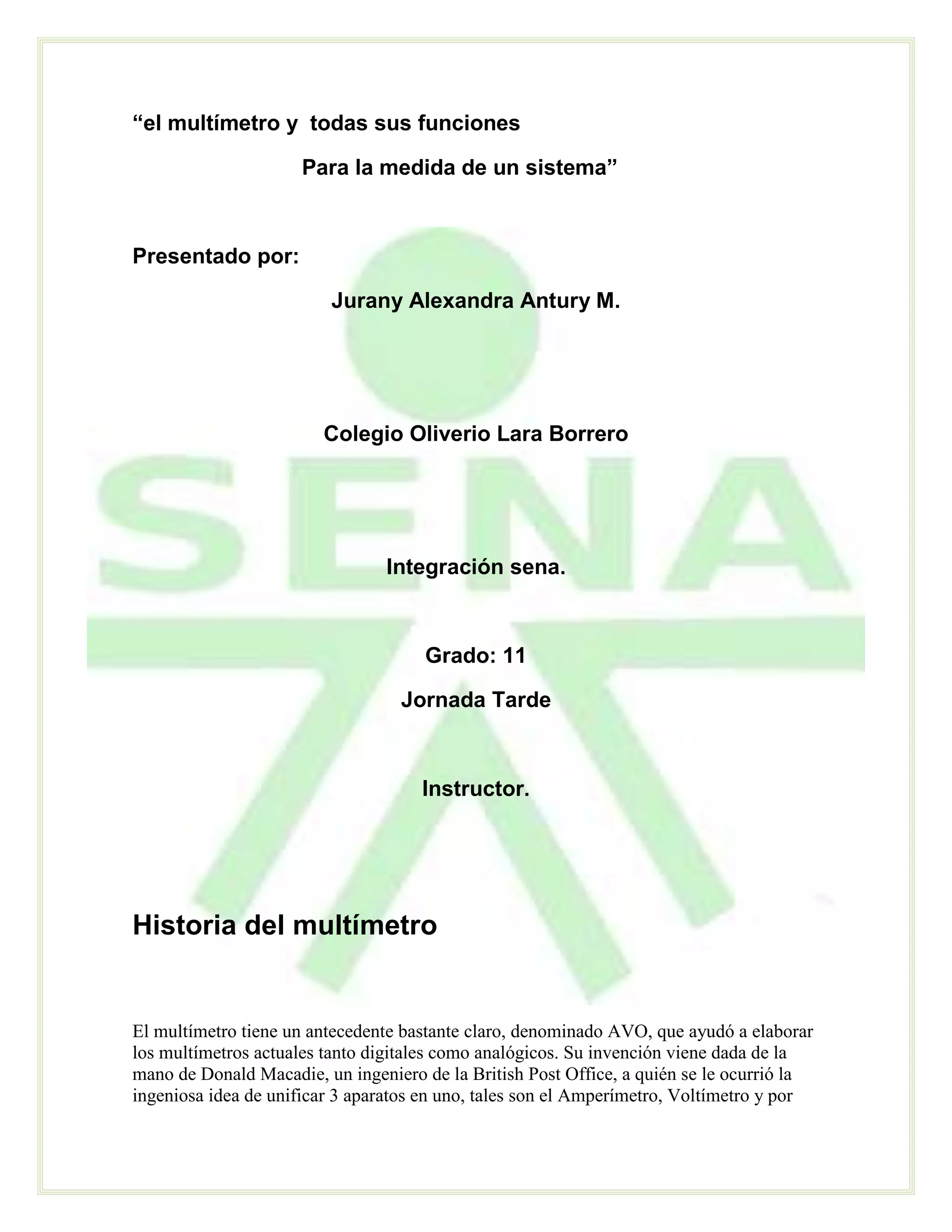

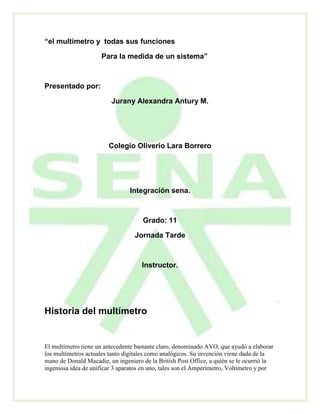

1. “el multímetro y todas sus funciones
Para la medida de un sistema”
Presentado por:
Jurany Alexandra Antury M.
Colegio Oliverio Lara Borrero
Integración sena.
Grado: 11
Jornada Tarde
Instructor.
Historia del multímetro
El multímetro tiene un antecedente bastante claro, denominado AVO, que ayudó a elaborar
los multímetros actuales tanto digitales como analógicos. Su invención viene dada de la
mano de Donald Macadie, un ingeniero de la British Post Office, a quién se le ocurrió la
ingeniosa idea de unificar 3 aparatos en uno, tales son el Amperímetro, Voltímetro y por

2. último el Óhmetro, de ahí viene su nombre Multímetro AVO. Esta magnífica creación,
facilitó el trabajo a todas las personas que estudiaban cualquier ámbito de la Electrónica.
Ahora bien, tras dicha creación únicamente quedaba vender el proyecto a una empresa,
cuyo nombre era AutomaticCoilWinder and ElectricalEquipmentCompany (ACWEECO,
fue fundada probablemente en 1923), saliendo a la venta el mismo año. Este multímetro se
creó inicialmente para analizar circuitos en corriente continua y posteriormente se
introdujeron las medidas de corriente alterna. A pesar de ello muchas de sus características
se han visto inalteradas hasta su último modelo, denominado Modelo 8 y presentado en
1951. Los modelos M7 y M8 incluían además medidas de capacidad y potencia. Dichos
modelos se pueden apreciar en las dos imágenes correspondientes. La empresa ACWEECO
cambió su nombre por el de AVO Limited que continuó fabricando instrumentos con la
marca registrada como AVO. La compañía pasó por diferentes entidades y actualmente se
llama MeggerGroupLimited.
El modelo original se ha fabricado ininterrumpidamente desde 1923, pero el problema raíz
no se hallaba en su construcción sino en la necesidad de obtener repuestos mecánicos, por
lo que la compañía dejó de construir en Octubre de 2008, con la dignidad de haber vendido
un aparato presente sin modificación alguna, durante 57 años en mercado.
Que es un multímetro
Un multímetro, también denominado polímetro,1tester o multitester, es un instrumento
eléctrico portátil para medir directamente magnitudes eléctricas activas como corrientes y
potenciales (tensiones) o pasivas como resistencias, capacidades y otras. Las medidas
pueden realizarse para corriente continua o alterna y en varios márgenes de medida cada
una. Los hay analógicos y posteriormente se han introducido los digitales cuya función es
la misma (con alguna variante añadida).

3. Comó funciona el multímetro

4. Como usar el multímetro

5. Comenzamos con la medición del voltaje en una pila de 1,5 Volt, algo gastada, para ver en
qué estado se encuentra la misma. Para realizar la medición de voltajes, colocamos la llave
selectora del multímetro en el bloque “DCV” siglas correspondientes a:
DirectCurrentVoltage, lo que traducimos como Voltaje de Corriente Continua, puesto que
la pila constituye un generador de corriente contínua.
Colocamos la punta roja en el electrodo positivo de la pila, la punta negra en el negativo, la
llave selectora en la posición “2,5“ y efectuamos la medición.
Lo vemos en la figura 1. La llave selectora indica el valor máximo que podemos medir de
tensiones continuas en volt. Como hemos seleccionado 2,5 Volt, entonces la escala que
tiene como máximo valor el número “250”, se transformará en un valor máximo de 2,5
Volt, luego, en la misma escala:
El número 200 equivale a: 2 Volt
150 equivale a: 1,5 Volt
100 equivale a: 1 Volt
50 equivale a: 0,5 Volt

6. Para que sirve el multímetro
El multímetro o tester se usa para medir magnitudes eléctricas tales como la tensión (En Volts), la
corriente (en Ampéres) y la resistencia (en Ohms).
Consta de dos puntas con las cuales tomas la medición en el punto del circuito que te interesa.
Y también tiene una llave selectora donde se indica la escala en la cual vas a medir la parte del
circuito seleccionada, si no es colocada la escala correspondiente, es probable que el multímetro
se queme, aunque hoy en día muchos son con auto rango, pero igual debes tener cuidado.
Características
El amperímetro, el voltímetro, y el ohmiómetro utilizan el galvanómetro D’Arsonval. La diferencia
entre los 3 es el circuito utilizado con el movimiento básico. Es por lo tanto obvio que se puede
diseñar un instrumento para realizar las tres funciones de medición; este dispositivo, tiene un
interruptor de función que selecciona el circuito apropiado al galvanómetro D’Arsonval y es
llamado comúnmente multímetro o medidor-volt-ohm-miliampere (VOM).
Uno de los instrumentos de propósitos más versátiles, capaz de medir voltajes de cd y ca,
corriente y resistencia, es el multímetro electrónico de estado sólido o VOM. Aunque los detalles
del circuito varían de un instrumento a otro, un multímetro electrónico generalmente contiene los
siguientes elementos:
Amplificador de cd de puente – equilibrado y medidor indicador.
Atenuador de entrada o interruptor de RANGO, para limitar la magnitud del voltaje de entrada al
voltaje deseado.
Sección de rectificación para convertir el voltaje de ca de entrada en voltaje de cd proporcional.
Batería interna y un circuito adicional para proporcionar la capacidad para medir resistencias.
Interruptor de FUNCIÓN, para seleccionar las distintas funciones de medición del instrumento.
Además el instrumento suele incluir una fuente de alimentación para su operación con la línea de
ca y, en la mayoría de los casos, una batería para operarlo como instrumento portátil de prueba.
Los multímetros analógicos son instrumentos de laboratorio y de campo muy útiles y versátiles,
capaces de medir voltaje (en cd y ca), corriente, resistencia, ganancia de transistor, caída de

7. voltaje en los diodos, capacitancia e impedancia. Se les llama por lo general multimeters (en inglés
se les llama VOM, volt ohm miliammeters).
En últimas fechas se han ampliado y mejorado las posibilidades de funcionamiento de esos
medidores se ha aumentado en forma considerable sus posibilidades y su exactitud. Además,
mediante el empleo de amplificadores de entrada con transistores de efecto de campo (FET) para
mediciones de voltaje cd, sus impedancias rebasan con frecuencia a los 100 MΩ. Por ultimo la
escala del óhmetro ya no se ha de llevar a cero para compensar los cambios internos del voltaje de
batería o los cambios de escala. Las mediciones de voltaje se pueden efectuar sobre el rango de
0.4 mV hasta 1000 V con exactitudes de 0.1 por ciento. Las mediciones de corriente se pueden
llevar a cabo desde 0.1 μA hasta 10 A con exactitudes de 0.2 por ciento. Se miden resistencias tan
altas como 40 MΩ con exactitud de 1 por ciento. (Se debe notar que al hacer mediciones de
resistencias tan altas, nunca se debe tocar la punta de medición con los dedos debido a que la
resistencia de la piel es solo algunos miles de ohms, y esto puede originar errores serios en la
medición.) Las mediciones de resistencia menores tienen una exactitud de 0.2 por ciento.
Los multímetros digitales han tomado el lugar de los multímetros con movimientos de
D'Arsonval por dos razones principales: mejor exactitud y eliminación de errores de lectura. Sin
embargo con frecuencia se agrega una escala analógica en la escala digital para dar una indicación
visual de entradas que varían con el tiempo. La posibilidad de observar la indicación del medidor
en forma analógica es muy importante cuando se estén localizando fallas en sistemas de
instrumentación, por ejemplo, la rapidez con que cambia una variable, al igual que su magnitud,
pueden dar indicaciones valiosas en muchas situaciones de localización de problemas.
Multimetros Digitales.
La mayoría de los multímetros digitales se fabrican tomando como base ya sea un convertidor A /
D de doble rampa o de voltaje a frecuencia, con ajuste de rango. Para dar flexibilidad para medir
voltajes en rangos dinámicos más amplios con la suficiente resolución, se emplea un divisor de
voltaje para escalar el voltaje de entrada. En la Fig. 5-16 se muestra un diagrama de bloques de un
multímetro digital completo.
Para lograr la medición de voltajes de ca, se incluye un rectificador en el diseño del medidor. Como
las exactitudes de los rectificadores no son tan altas como las de los circuitos de medición de
voltaje de cd, las exactitudes general de los instrumentos de medición de ca es menor que cuando
se miden voltajes de cd (las exactitudes para voltajes de ca van desde + 1.012 hasta + 1 por ciento
+ 1 digito). Las corrientes se miden haciendo que el voltímetro digital determine la caída de voltaje
a través de una resistencia de valor conocido y exacto.
Aunque el valor de una resistencia se puede especificar con mucha exactitud, hay cierto error
adicional debido al cambio de resistencia como función del efecto de calentamiento de la

8. corriente que pasa a través de ella.
Además, se debe tener cuidado al emplear la función de medición de corriente. No se debe
permitir que pase demasiada corriente a través de la resistencia. Las exactitudes típicas de las
mediciones de corriente de cd van desde + 0.03 hasta + 2 por ciento de la lectura + 1 dígito,
mientras que para corriente alterna son de + 0.05 a + 2 por ciento + 1 dígito.
El voltímetro digital se convierte en óhmetro cuando se incluye en él una fuente muy exacta de
corriente. Esta fuente circula corriente a través de la resistencia que se mide y el resto de los
circuitos del vóltmetro digital monitorea la caída de voltaje resultante a través del electo. La
fuente de corriente es exacta sólo para voltajes menores que el voltaje de escala completa del
vóltmetro digital. Si la resistencia que se mide es demasiado grande, la corriente de prueba de la
fuente de poder disminuirá. Las exactitudes de los voltímetros digitales multiusos que se emplean
apara medir la resistencia van desde + 0.002 por ciento de la lectura + 1 dígito hasta + 1 por ciento
de la lectura + 1 dígito.
Muchos multímetros digitales son instrumentos portátiles de baterías. Algunos se diseñan con
robustez para permitirles soportar los rigores de las mediciones de campo. Otros poseen
características tales como operación de sintonización automática de rango (lo cual significa que el
medidor ajusta de manera automática sus circuitos de medición para el rango de voltaje, corriente
o resistencia), compatibilidad con salida decimal codificada binaria o IEEE-488, y medición de
conductancia y aun de temperatura.

9. Tipos de multímetros
-multímetro digital
-multímetro analógico

10. Como medir con el multímetro digital
Midiendo tensiones
Para medir una tensión, colocaremos las bornas en las clavijas, y no tendremos mas que
colocar ambas puntas entre los puntos de lectura que queramos medir. Si lo que queremos
es medir voltaje absoluto, colocaremos la borna negra en cualquier masa (un cable negro de
molex o el chasis del ordenador) y la otra borna en el punto a medir. Si lo que queremos es
medir diferencias de voltaje entre dos puntos, no tendremos mas que colocar una borna en
cada lugar.
Midiendo resistencias
El procedimiento para medir una resistencia es bastante similar al de medir tensiones. Basta
con colocar la ruleta en la posición de ohmios y en la escala apropiada al tamaño de la
resistencia que vamos a medir. Si no sabemos cuantosohmios tiene la resistencia a medir,
empezaremos con colocar la ruleta en la escala más grande, e iremos reduciendo la escala
hasta que encontremos la que más precisión nos da sin salirnos de rango.
Midiendo intensidades
El proceso para medir intensidades es algo más complicado, puesto que en lugar de medirse
en paralelo, se mide en serie con el circuito en cuestión. Por esto, para medir intensidades
tendremos que abrir el circuito, es decir, desconectar algún cable para intercalar el tester en
medio, con el propósito de que la intensidad circule por dentro del tester. Precisamente por
esto, hemos comentado antes que un tester con las bornas puestas para medir intensidades
tiene resistencia interna casi nula, para no provocar cambios en el circuito que queramos
medir.
Para medir una intensidad, abriremos el circuito en cualquiera de sus puntos, y
configuraremos el tester adecuadamente (borna roja en clavija de amperios de más
capacidad, 10A en el caso del tester del ejemplo, borna negra en clavija común COM).
Una vez tengamos el circuito abierto y el tester bien configurado, procederemos a cerrar el
circuito usando para ello el tester, es decir, colocaremos cada borna del tester en cada uno
de los dos extremos del circuito abierto que tenemos. Con ello se cerrará el circuito y la
intensidad circulará por el interior del multímetro para ser leída.
Multímetroanalógico

11. El multímetro o polímetro analógico, así como existen instrumentos para medir el peso,
la longitud, el volumen, la temperatura y otros parámetros asociados con los cuerpos
también hay instrumentos de medición necesarios en el taller de electrónica que sirven para
obtener medidas especificas de corriente eléctrica como voltaje, resistencias, frecuencias y
otras
Multímetro: este instrumento es el más importante ya que cuenta con varias funciones y se
puede utilizar para medir resistencias como omhetro; corrientes eléctricas como
amperímetro.
