1. TEMPORIZADOR (555 As table Timer)
UNIVERSIDAD PÚBLICA DE EL ALTO
UPEA
2014
555 ASTABLE TIMER
Nombres:
Temporizador
Paola Jacqueline Mamani Torrez
Nilda Rebeca Chuquichambi Paxi
Vanessa Mamani Aruhiza
Paralelo: 4to “A”
Docente: Ing. Guillermo Martin Uría Ovando
http://electronicaupea.blogspot.com/
Ingeniería de
Sistemas
Electrónica Básica

2. TEMPORIZADOR (555 As table Timer)

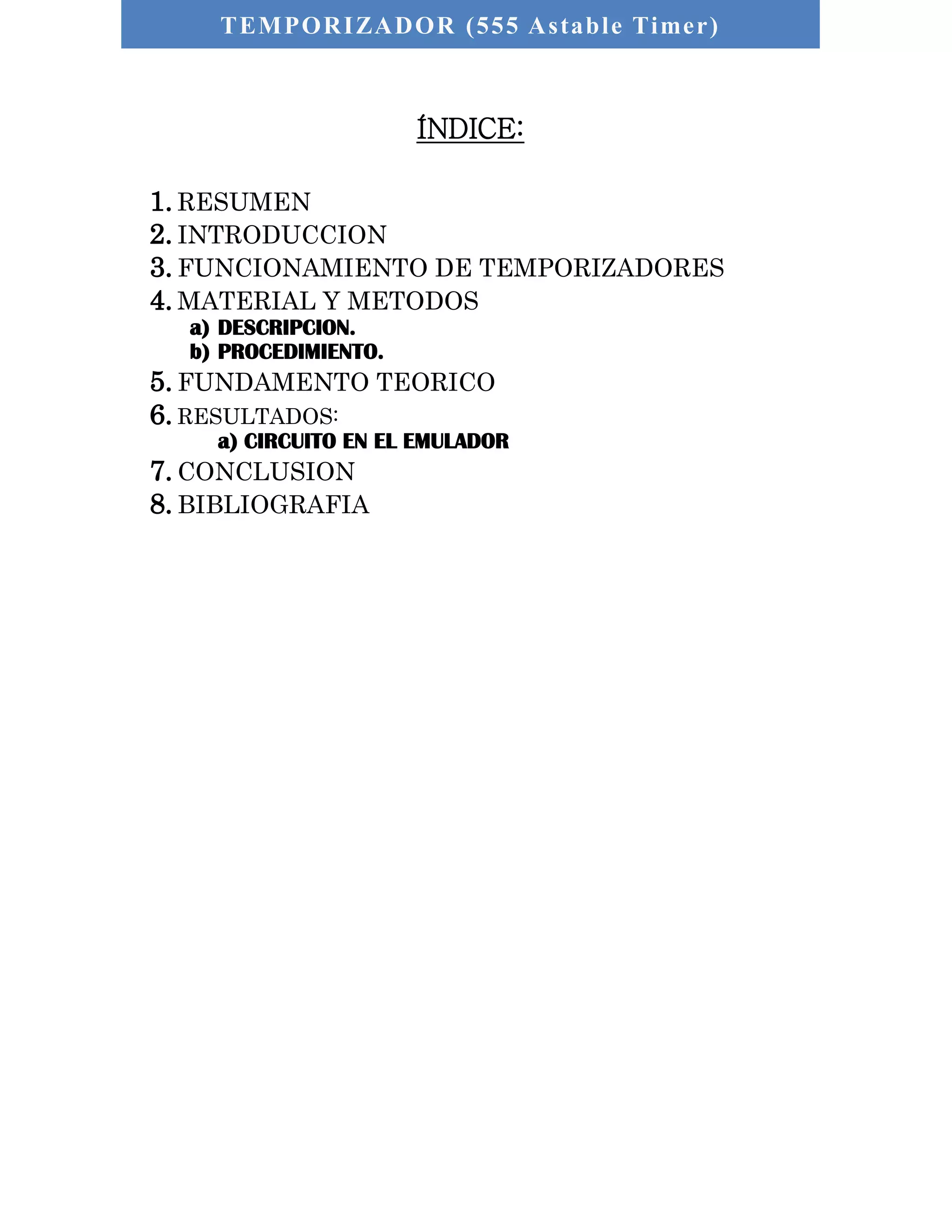

ÍNDICE:
1. RESUMEN
2. INTRODUCCION
3. FUNCIONAMIENTO DE TEMPORIZADORES
4. MATERIAL Y METODOS
a) DESCRIPCION.
b) PROCEDIMIENTO.
5. FUNDAMENTO TEORICO
6. RESULTADOS:
a) CIRCUITO EN EL EMULADOR

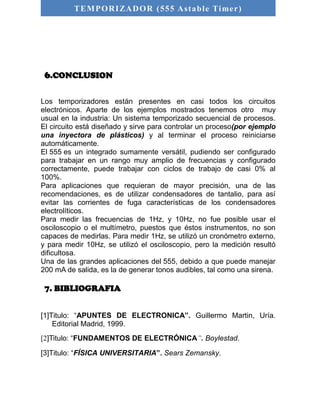

7. CONCLUSION
8. BIBLIOGRAFIA

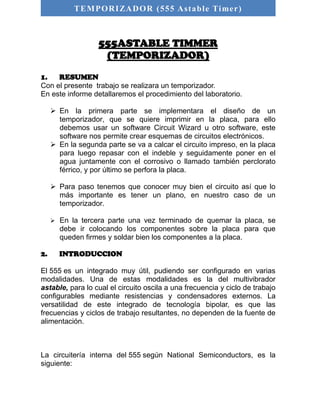

3. TEMPORIZADOR (555 As table Timer)
555ASTABLE TIMMER
(TEMPORIZADOR)
1. RESUMEN
Con el presente trabajo se realizara un temporizador.
En este informe detallaremos el procedimiento del laboratorio.
 En la primera parte se implementara el diseño de un
temporizador, que se quiere imprimir en la placa, para ello
debemos usar un software Circuit Wizard u otro software, este
software nos permite crear esquemas de circuitos electrónicos.
 En la segunda parte se va a calcar el circuito impreso, en la placa
para luego repasar con el indeble y seguidamente poner en el
agua juntamente con el corrosivo o llamado también perclorato
férrico, y por último se perfora la placa.
 Para paso tenemos que conocer muy bien el circuito así que lo
más importante es tener un plano, en nuestro caso de un
temporizador.
 En la tercera parte una vez terminado de quemar la placa, se
debe ir colocando los componentes sobre la placa para que
queden firmes y soldar bien los componentes a la placa.
2. INTRODUCCION
El 555 es un integrado muy útil, pudiendo ser configurado en varias
modalidades. Una de estas modalidades es la del multivibrador
astable, para lo cual el circuito oscila a una frecuencia y ciclo de trabajo
configurables mediante resistencias y condensadores externos. La
versatilidad de este integrado de tecnología bipolar, es que las
frecuencias y ciclos de trabajo resultantes, no dependen de la fuente de
alimentación.

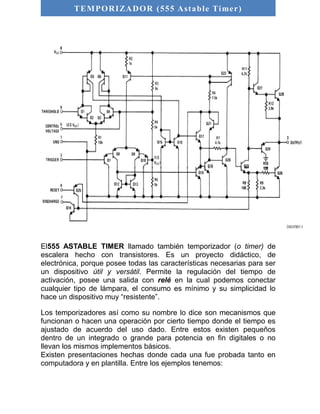

La circuitería interna del 555 según National Semiconductors, es la
siguiente:

4. TEMPORIZADOR (555 As table Timer)
El555 ASTABLE TIMER llamado también temporizador (o timer) de
escalera hecho con transistores. Es un proyecto didáctico, de
electrónica, porque posee todas las características necesarias para ser
un dispositivo útil y versátil. Permite la regulación del tiempo de
activación, posee una salida con relé en la cual podemos conectar
cualquier tipo de lámpara, el consumo es mínimo y su simplicidad lo
hace un dispositivo muy “resistente”.
Los temporizadores así como su nombre lo dice son mecanismos que
funcionan o hacen una operación por cierto tiempo donde el tiempo es
ajustado de acuerdo del uso dado. Entre estos existen pequeños
dentro de un integrado o grande para potencia en fin digitales o no
llevan los mismos implementos básicos.
Existen presentaciones hechas donde cada una fue probada tanto en
computadora y en plantilla. Entre los ejemplos tenemos:

5. TEMPORIZADOR (555 As table Timer)

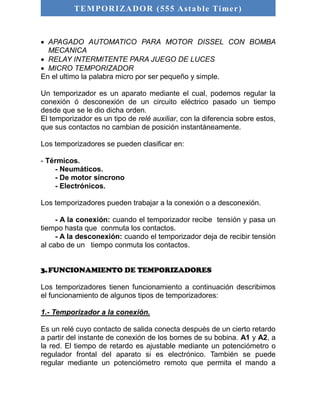

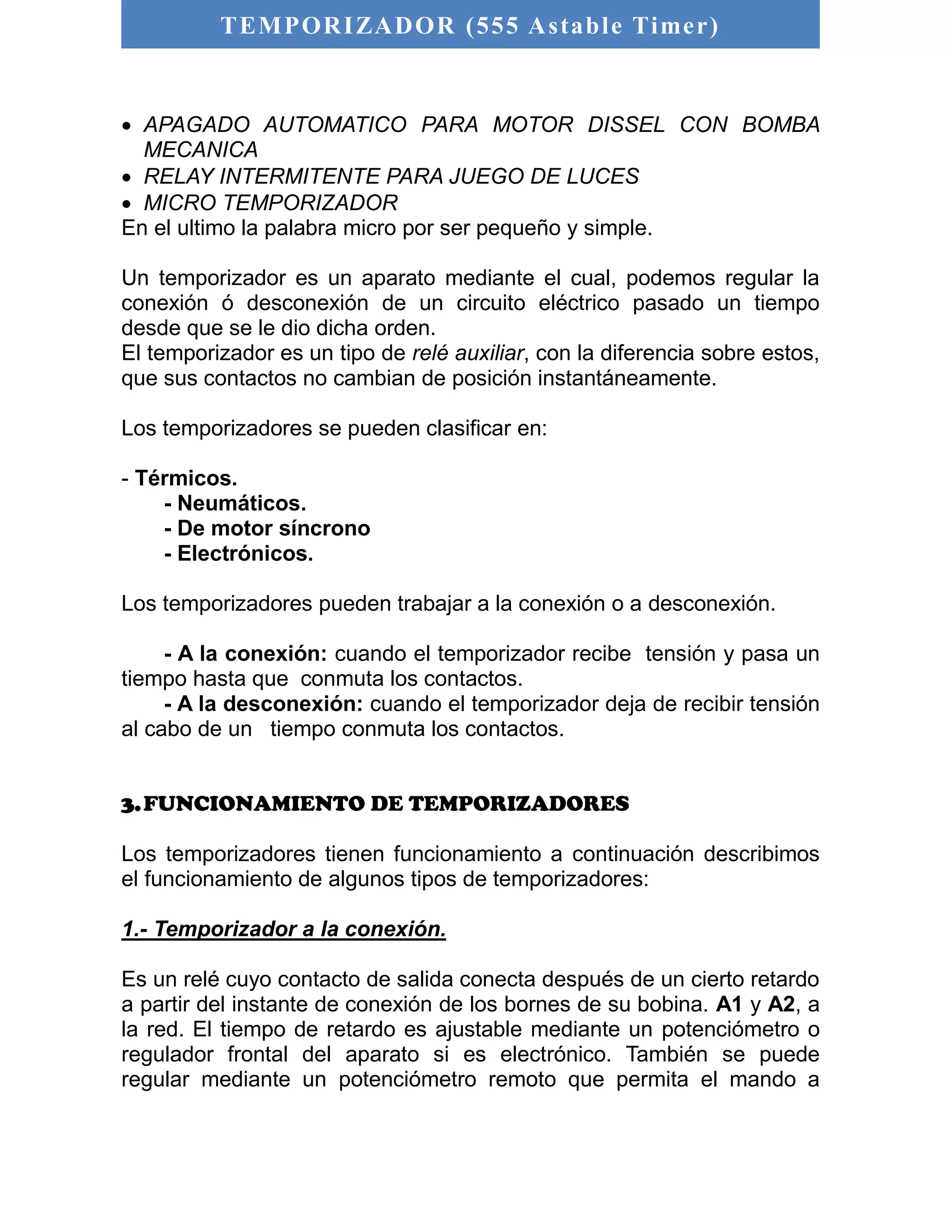

 APAGADO AUTOMATICO PARA MOTOR DISSEL CON BOMBA
MECANICA

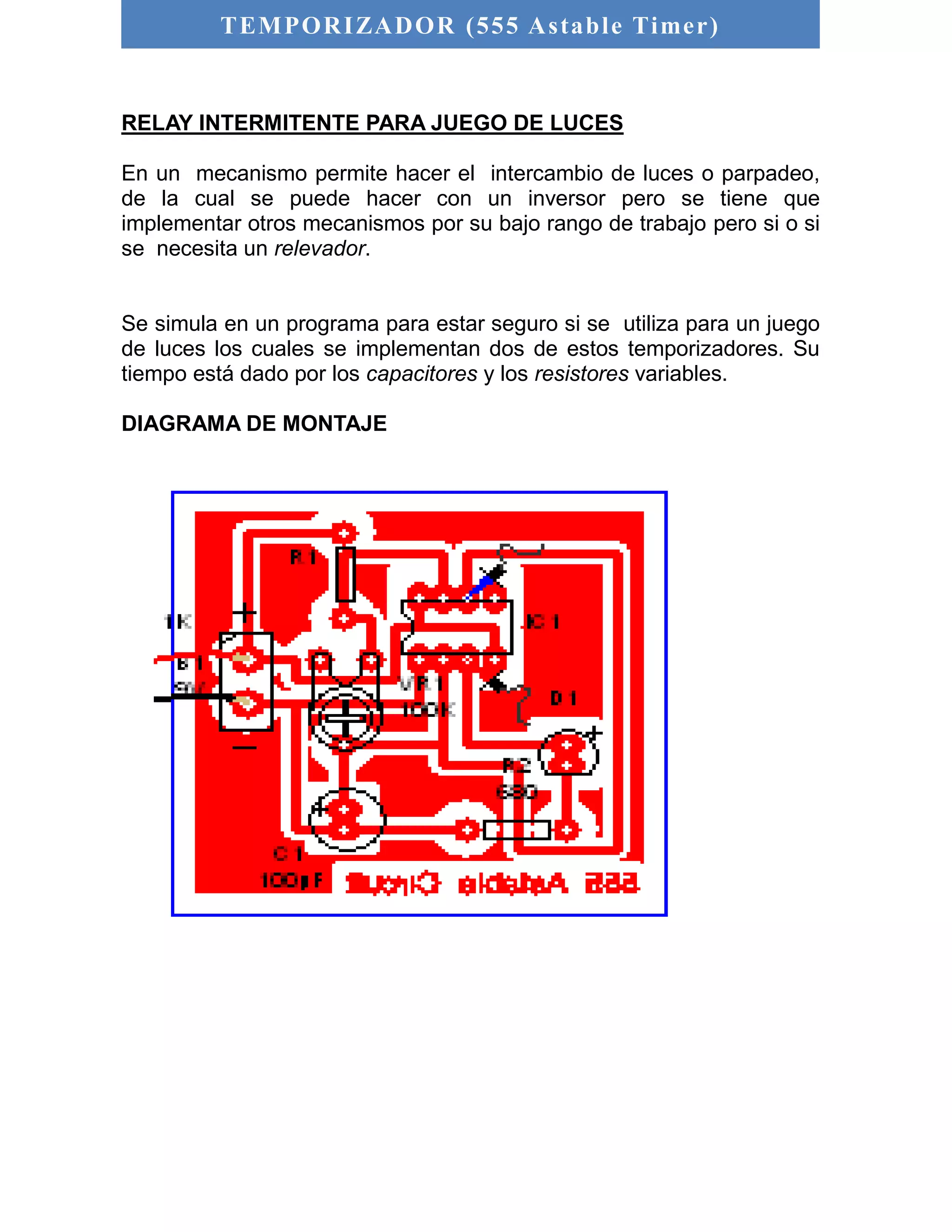

 RELAY INTERMITENTE PARA JUEGO DE LUCES

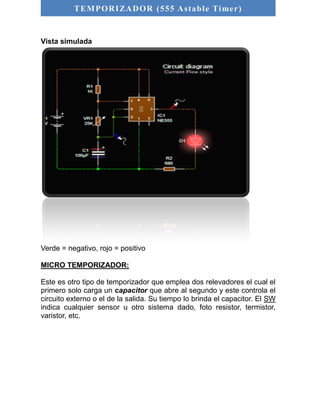

 MICRO TEMPORIZADOR
En el ultimo la palabra micro por ser pequeño y simple.
Un temporizador es un aparato mediante el cual, podemos regular la
conexión ó desconexión de un circuito eléctrico pasado un tiempo
desde que se le dio dicha orden.
El temporizador es un tipo de relé auxiliar, con la diferencia sobre estos,
que sus contactos no cambian de posición instantáneamente.
Los temporizadores se pueden clasificar en:
- Térmicos.
- Neumáticos.
- De motor síncrono
- Electrónicos.
Los temporizadores pueden trabajar a la conexión o a desconexión.
- A la conexión: cuando el temporizador recibe tensión y pasa un
tiempo hasta que conmuta los contactos.
- A la desconexión: cuando el temporizador deja de recibir tensión
al cabo de un tiempo conmuta los contactos.
3. FUNCIONAMIENTO DE TEMPORIZADORES
Los temporizadores tienen funcionamiento a continuación describimos
el funcionamiento de algunos tipos de temporizadores:
1.- Temporizador a la conexión.
Es un relé cuyo contacto de salida conecta después de un cierto retardo
a partir del instante de conexión de los bornes de su bobina. A1 y A2, a
la red. El tiempo de retardo es ajustable mediante un potenciómetro o
regulador frontal del aparato si es electrónico. También se puede
regular mediante un potenciómetro remoto que permita el mando a

6. TEMPORIZADOR (555 As table Timer)

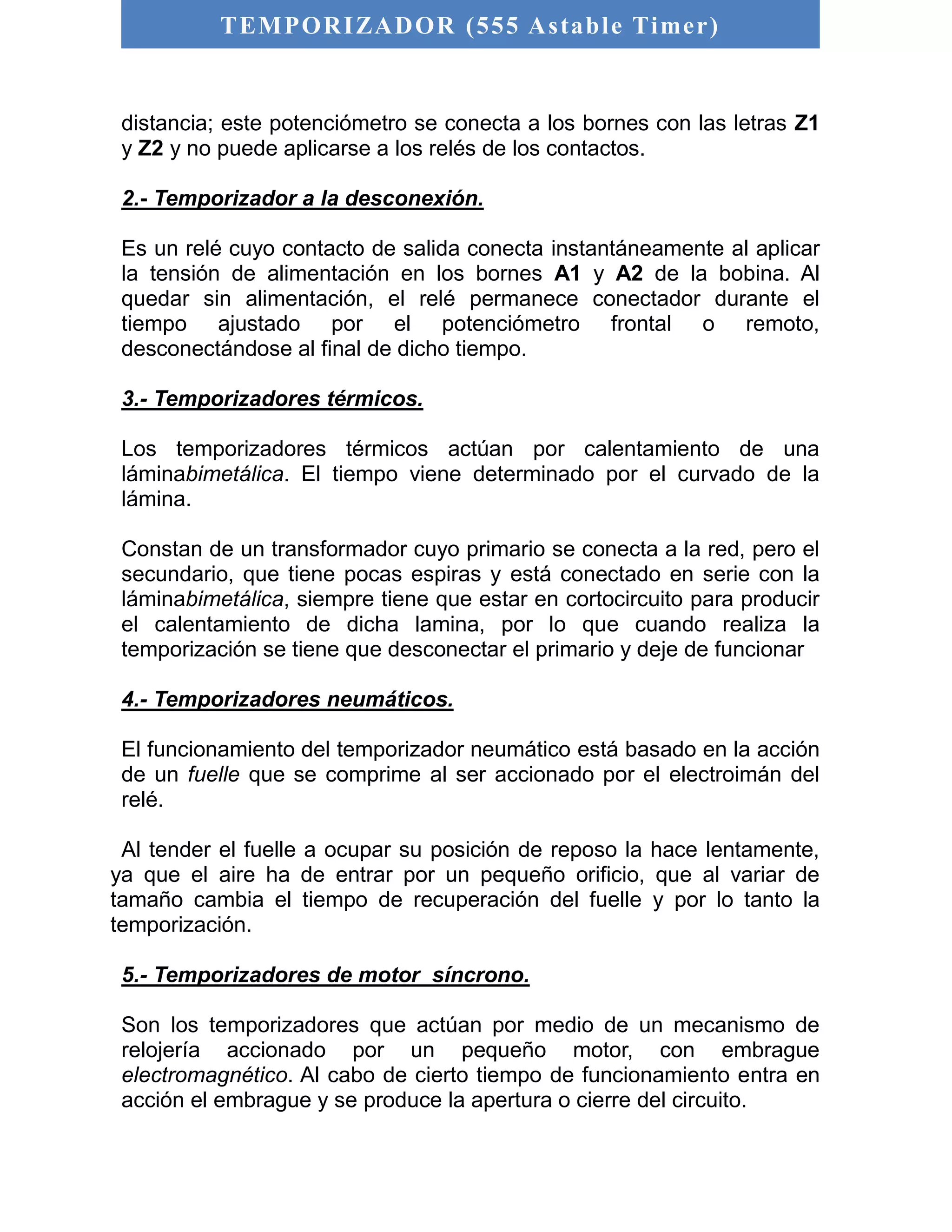

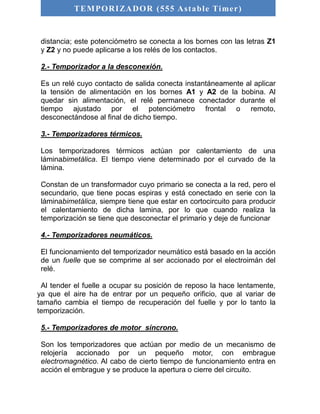

distancia; este potenciómetro se conecta a los bornes con las letras Z1
y Z2 y no puede aplicarse a los relés de los contactos.
2.- Temporizador a la desconexión.
Es un relé cuyo contacto de salida conecta instantáneamente al aplicar
la tensión de alimentación en los bornes A1 y A2 de la bobina. Al
quedar sin alimentación, el relé permanece conectador durante el
tiempo ajustado por el potenciómetro frontal o remoto,
desconectándose al final de dicho tiempo.
3.- Temporizadores térmicos.
Los temporizadores térmicos actúan por calentamiento de una
láminabimetálica. El tiempo viene determinado por el curvado de la
lámina.
Constan de un transformador cuyo primario se conecta a la red, pero el
secundario, que tiene pocas espiras y está conectado en serie con la
láminabimetálica, siempre tiene que estar en cortocircuito para producir
el calentamiento de dicha lamina, por lo que cuando realiza la
temporización se tiene que desconectar el primario y deje de funcionar
4.- Temporizadores neumáticos.
El funcionamiento del temporizador neumático está basado en la acción
de un fuelle que se comprime al ser accionado por el electroimán del
relé.
Al tender el fuelle a ocupar su posición de reposo la hace lentamente,
ya que el aire ha de entrar por un pequeño orificio, que al variar de
tamaño cambia el tiempo de recuperación del fuelle y por lo tanto la
temporización.
5.- Temporizadores de motor síncrono.
Son los temporizadores que actúan por medio de un mecanismo de
relojería accionado por un pequeño motor, con embrague
electromagnético. Al cabo de cierto tiempo de funcionamiento entra en
acción el embrague y se produce la apertura o cierre del circuito.

7. TEMPORIZADOR (555 As table Timer)

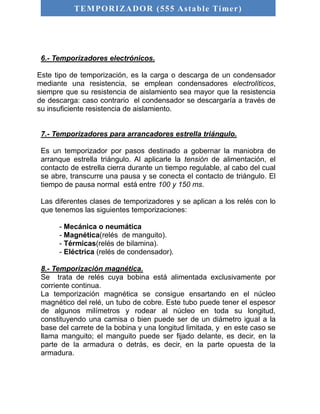

6.- Temporizadores electrónicos.
Este tipo de temporización, es la carga o descarga de un condensador
mediante una resistencia, se emplean condensadores electrolíticos,
siempre que su resistencia de aislamiento sea mayor que la resistencia
de descarga: caso contrario el condensador se descargaría a través de
su insuficiente resistencia de aislamiento.
7.- Temporizadores para arrancadores estrella triángulo.
Es un temporizador por pasos destinado a gobernar la maniobra de
arranque estrella triángulo. Al aplicarle la tensión de alimentación, el
contacto de estrella cierra durante un tiempo regulable, al cabo del cual
se abre, transcurre una pausa y se conecta el contacto de triángulo. El
tiempo de pausa normal está entre 100 y 150 ms.
Las diferentes clases de temporizadores y se aplican a los relés con lo
que tenemos las siguientes temporizaciones:
- Mecánica o neumática
- Magnética(relés de manguito).
- Térmicas(relés de bilamina).
- Eléctrica (relés de condensador).
8.- Temporización magnética.
Se trata de relés cuya bobina está alimentada exclusivamente por
corriente continua.
La temporización magnética se consigue ensartando en el núcleo
magnético del relé, un tubo de cobre. Este tubo puede tener el espesor
de algunos milímetros y rodear al núcleo en toda su longitud,
constituyendo una camisa o bien puede ser de un diámetro igual a la
base del carrete de la bobina y una longitud limitada, y en este caso se
llama manguito; el manguito puede ser fijado delante, es decir, en la
parte de la armadura o detrás, es decir, en la parte opuesta de la
armadura.

8. TEMPORIZADOR (555 As table Timer)

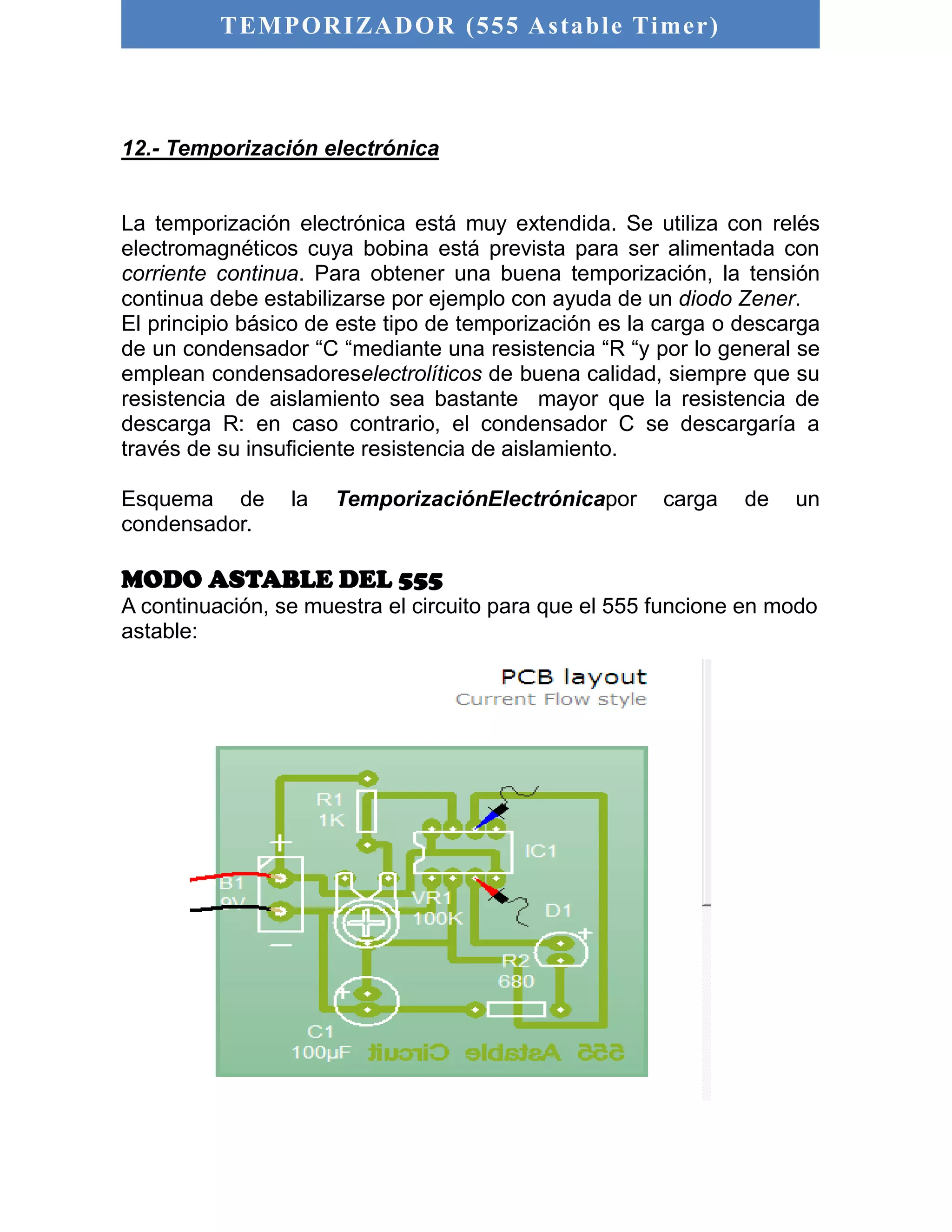

12.- Temporización electrónica
La temporización electrónica está muy extendida. Se utiliza con relés
electromagnéticos cuya bobina está prevista para ser alimentada con
corriente continua. Para obtener una buena temporización, la tensión
continua debe estabilizarse por ejemplo con ayuda de un diodo Zener.
El principio básico de este tipo de temporización es la carga o descarga
de un condensador “C “mediante una resistencia “R “y por lo general se
emplean condensadoreselectrolíticos de buena calidad, siempre que su
resistencia de aislamiento sea bastante mayor que la resistencia de
descarga R: en caso contrario, el condensador C se descargaría a
través de su insuficiente resistencia de aislamiento.
Esquema de la TemporizaciónElectrónicapor carga de un
condensador.
MODO ASTABLE DEL 555
A continuación, se muestra el circuito para que el 555 funcione en modo
astable:

9. TEMPORIZADOR (555 As table Timer)

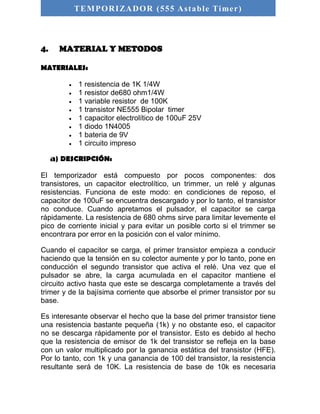

4. MATERIAL Y METODOS
MATERIALES:
 1 resistencia de 1K 1/4W
 1 resistor de680 ohm1/4W
 1 variable resistor de 100K
 1 transistor NE555 Bipolar timer
 1 capacitor electrolítico de 100uF 25V
 1 diodo 1N4005
 1 bateria de 9V
 1 circuito impreso
a) DESCRIPCIÓN:
El temporizador está compuesto por pocos componentes: dos
transistores, un capacitor electrolítico, un trimmer, un relé y algunas
resistencias. Funciona de este modo: en condiciones de reposo, el
capacitor de 100uF se encuentra descargado y por lo tanto, el transistor
no conduce. Cuando apretamos el pulsador, el capacitor se carga
rápidamente. La resistencia de 680 ohms sirve para limitar levemente el
pico de corriente inicial y para evitar un posible corto si el trimmer se
encontrara por error en la posición con el valor mínimo.
Cuando el capacitor se carga, el primer transistor empieza a conducir
haciendo que la tensión en su colector aumente y por lo tanto, pone en
conducción el segundo transistor que activa el relé. Una vez que el
pulsador se abre, la carga acumulada en el capacitor mantiene el
circuito activo hasta que este se descarga completamente a través del
trimer y de la bajísima corriente que absorbe el primer transistor por su
base.
Es interesante observar el hecho que la base del primer transistor tiene
una resistencia bastante pequeña (1k) y no obstante eso, el capacitor
no se descarga rápidamente por el transistor. Esto es debido al hecho
que la resistencia de emisor de 1k del transistor se refleja en la base
con un valor multiplicado por la ganancia estática del transistor (HFE).
Por lo tanto, con 1k y una ganancia de 100 del transistor, la resistencia
resultante será de 10K. La resistencia de base de 10k es necesaria

10. TEMPORIZADOR (555 As table Timer)

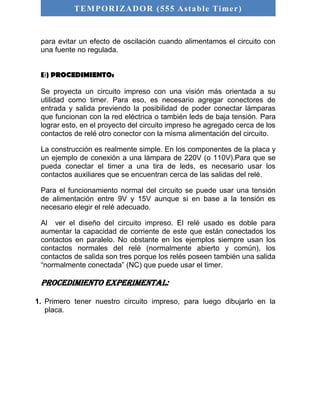

para evitar un efecto de oscilación cuando alimentamos el circuito con
una fuente no regulada.
B) PROCEDIMIENTO:
Se proyecta un circuito impreso con una visión más orientada a su
utilidad como timer. Para eso, es necesario agregar conectores de
entrada y salida previendo la posibilidad de poder conectar lámparas
que funcionan con la red eléctrica o también leds de baja tensión. Para
lograr esto, en el proyecto del circuito impreso he agregado cerca de los
contactos de relé otro conector con la misma alimentación del circuito.
La construcción es realmente simple. En los componentes de la placa y
un ejemplo de conexión a una lámpara de 220V (o 110V).Para que se
pueda conectar el timer a una tira de leds, es necesario usar los
contactos auxiliares que se encuentran cerca de las salidas del relé.
Para el funcionamiento normal del circuito se puede usar una tensión
de alimentación entre 9V y 15V aunque si en base a la tensión es
necesario elegir el relé adecuado.
Al ver el diseño del circuito impreso. El relé usado es doble para
aumentar la capacidad de corriente de este que están conectados los
contactos en paralelo. No obstante en los ejemplos siempre usan los
contactos normales del relé (normalmente abierto y común), los
contactos de salida son tres porque los relés poseen también una salida
“normalmente conectada” (NC) que puede usar el timer.
Procedimiento experimental:
1. Primero tener nuestro circuito impreso, para luego dibujarlo en la
placa.

11. TEMPORIZADOR (555 As table Timer)

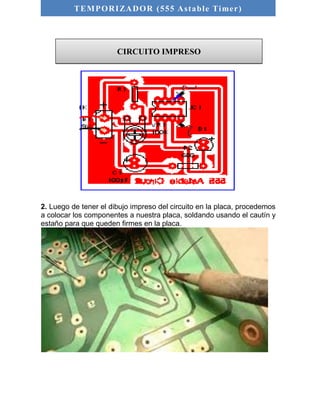

CIRCUITO IMPRESO
2. Luego de tener el dibujo impreso del circuito en la placa, procedemos
a colocar los componentes a nuestra placa, soldando usando el cautín y
estaño para que queden firmes en la placa.

12. TEMPORIZADOR (555 As table Timer)

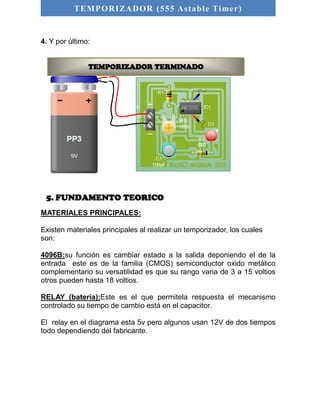

4. Y por último:
TEMPORIZADOR TERMINADO
5. FUNDAMENTO TEORICO
MATERIALES PRINCIPALES:
Existen materiales principales al realizar un temporizador, los cuales
son:
4096B:su función es cambiar estado a la salida deponiendo el de la
entrada este es de la familia (CMOS) semiconductor oxido metálico
complementario su versatilidad es que su rango varia de 3 a 15 voltios
otros pueden hasta 18 voltios.
RELAY (batería):Este es el que permitela respuesta el mecanismo
controlado su tiempo de cambio está en el capacitor.
El relay en el diagrama esta 5v pero algunos usan 12V de dos tiempos
todo dependiendo del fabricante.

13. TEMPORIZADOR (555 As table Timer)

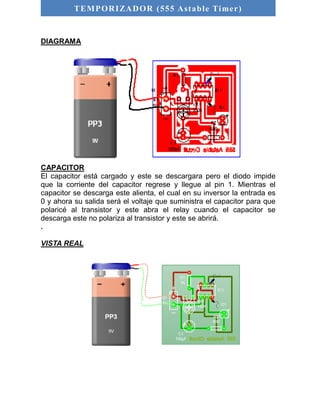

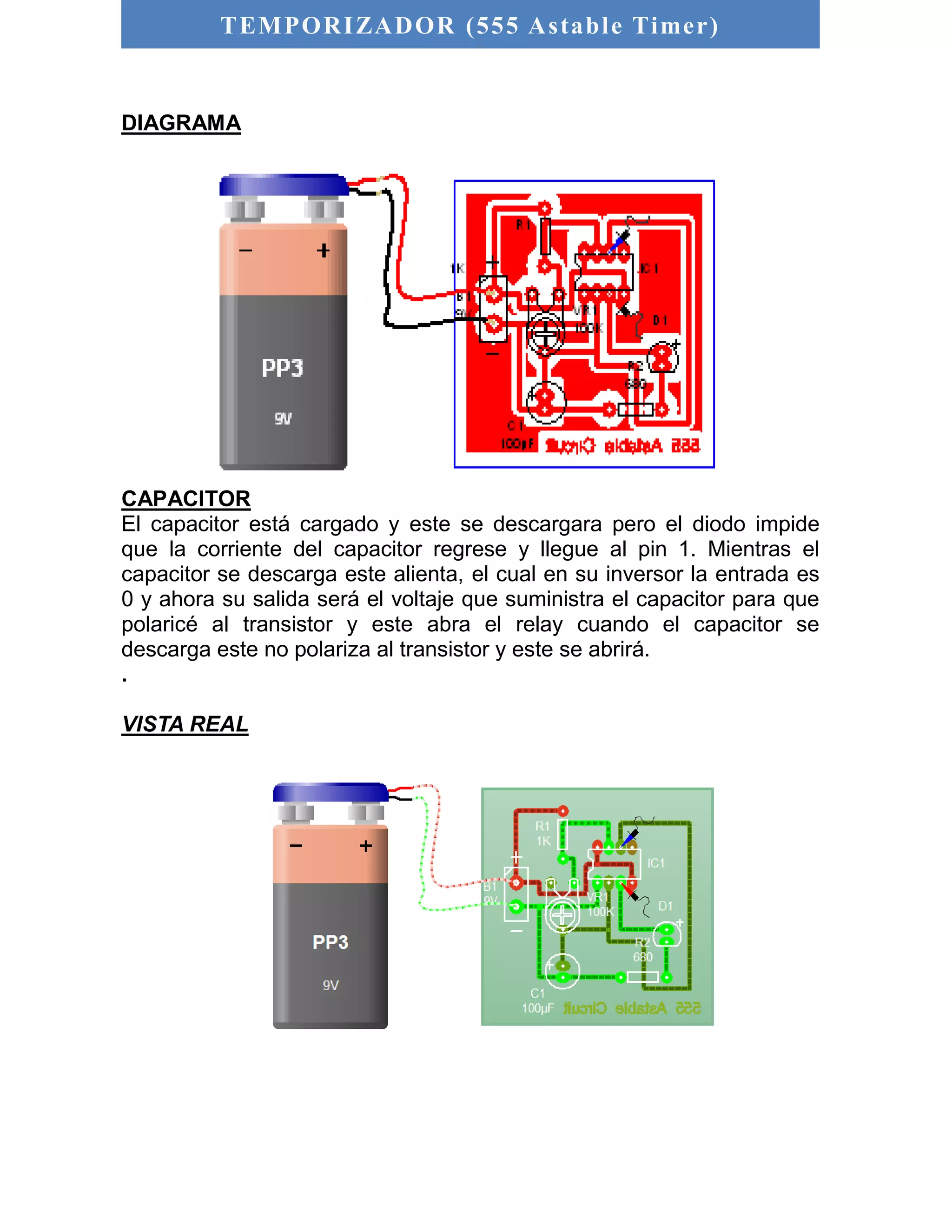

DIAGRAMA
CAPACITOR
El capacitor está cargado y este se descargara pero el diodo impide
que la corriente del capacitor regrese y llegue al pin 1. Mientras el
capacitor se descarga este alienta, el cual en su inversor la entrada es
0 y ahora su salida será el voltaje que suministra el capacitor para que
polaricé al transistor y este abra el relay cuando el capacitor se
descarga este no polariza al transistor y este se abrirá.
.
VISTA REAL

14. TEMPORIZADOR (555 As table Timer)
RELAY INTERMITENTE PARA JUEGO DE LUCES
En un mecanismo permite hacer el intercambio de luces o parpadeo,
de la cual se puede hacer con un inversor pero se tiene que
implementar otros mecanismos por su bajo rango de trabajo pero si o si
se necesita un relevador.
Se simula en un programa para estar seguro si se utiliza para un juego
de luces los cuales se implementan dos de estos temporizadores. Su
tiempo está dado por los capacitores y los resistores variables.
DIAGRAMA DE MONTAJE

15. TEMPORIZADOR (555 As table Timer)
Vista simulada
Verde = negativo, rojo = positivo
MICRO TEMPORIZADOR:
Este es otro tipo de temporizador que emplea dos relevadores el cual el
primero solo carga un capacitor que abre al segundo y este controla el
circuito externo o el de la salida. Su tiempo lo brinda el capacitor. El SW
indica cualquier sensor u otro sistema dado, foto resistor, termistor,
varistor, etc.

16. TEMPORIZADOR (555 As table Timer)

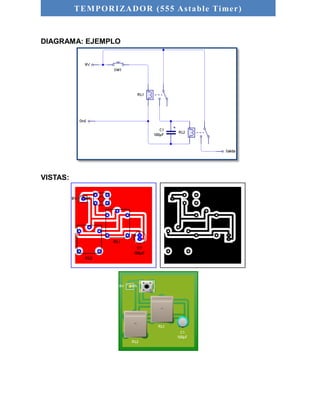

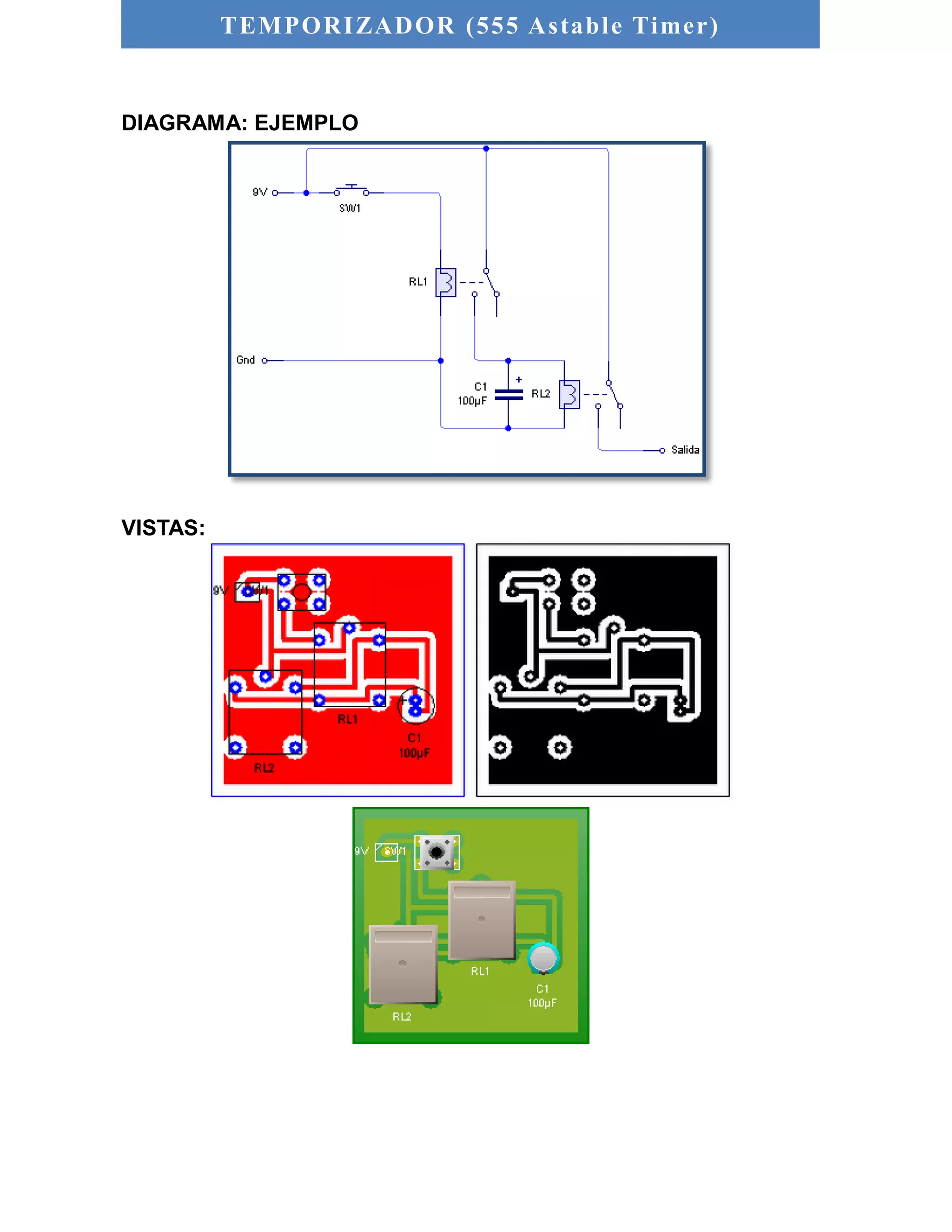

DIAGRAMA: EJEMPLO
VISTAS:

17. TEMPORIZADOR (555 As table Timer)

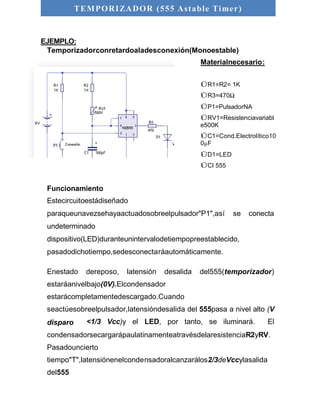

EJEMPLO:
Temporizadorconretardoaladesconexión(Monoestable)
Materialnecesario:
ÜR1=R2= 1K
ÜR3=470Ω
ÜP1=PulsadorNA
ÜRV1=Resistenciavariabl
e500K
ÜC1=Cond.Electrolítico10
0μF
ÜD1=LED
ÜCI 555
Funcionamiento
Estecircuitoestádiseñado
paraqueunavezsehayaactuadosobreelpulsador"P1",así se conecta
undeterminado
dispositivo(LED)duranteunintervalodetiempopreestablecido,
pasadodichotiempo,sedesconectaráautomáticamente.
Enestado dereposo, latensión desalida del555(temporizador)
estaráanivelbajo(0V).Elcondensador
estarácompletamentedescargado.Cuando
seactúesobreelpulsador,latensióndesalida del 555pasa a nivel alto (V
disparo <1/3 Vcc)y el LED, por tanto, se iluminará. El
condensadorsecargarápaulatinamenteatravésdelaresistenciaR2yRV.
Pasadouncierto
tiempo"T",latensiónenelcondensadoralcanzarálos2/3deVccylasalida
del555

18. TEMPORIZADOR (555 As table Timer)

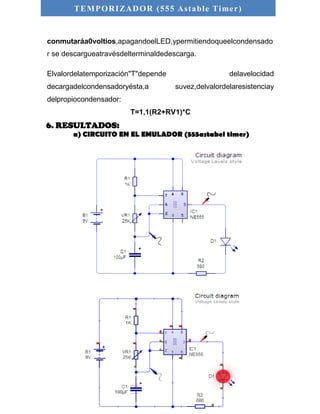

conmutaráa0voltios,apagandoelLED,ypermitiendoqueelcondensado
r se descargueatravésdelterminaldedescarga.
Elvalordelatemporización"T"depende delavelocidad
decargadelcondensadoryésta,a suvez,delvalordelaresistenciay
delpropiocondensador:
T=1,1(R2+RV1)*C
6. RESULTADOS:
a) CIRCUITO EN EL EMULADOR (555astabel timer)

19. TEMPORIZADOR (555 As table Timer)
6.CONCLUSION
Los temporizadores están presentes en casi todos los circuitos
electrónicos. Aparte de los ejemplos mostrados tenemos otro muy
usual en la industria: Un sistema temporizado secuencial de procesos.
El circuito está diseñado y sirve para controlar un proceso(por ejemplo
una inyectora de plásticos) y al terminar el proceso reiniciarse
automáticamente.
El 555 es un integrado sumamente versátil, pudiendo ser configurado
para trabajar en un rango muy amplio de frecuencias y configurado
correctamente, puede trabajar con ciclos de trabajo de casi 0% al
100%.
Para aplicaciones que requieran de mayor precisión, una de las
recomendaciones, es de utilizar condensadores de tantalio, para así
evitar las corrientes de fuga características de los condensadores
electrolíticos.
Para medir las frecuencias de 1Hz, y 10Hz, no fue posible usar el
osciloscopio o el multímetro, puestos que éstos instrumentos, no son
capaces de medirlas. Para medir 1Hz, se utilizó un cronómetro externo,
y para medir 10Hz, se utilizó el osciloscopio, pero la medición resultó
dificultosa.
Una de las grandes aplicaciones del 555, debido a que puede manejar
200 mA de salida, es la de generar tonos audibles, tal como una sirena.
7. BIBLIOGRAFIA
[1]Titulo: “APUNTES DE ELECTRONICA”. Guillermo Martin, Uría.
Editorial Madrid, 1999.
[2]Titulo: “FUNDAMENTOS DE ELECTRÓNICA”. Boylestad.
[3]Titulo: “FÍSICA UNIVERSITARIA”. Sears Zemansky.

20. TEMPORIZADOR (555 As table Timer)
