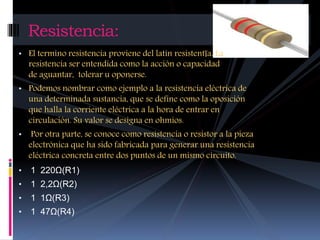

2. Resistencia:
• El termino resistencia proviene del latín resistentĭa. La
resistencia ser entendida como la acción o capacidad
de aguantar, tolerar u oponerse.
• Podemos nombrar como ejemplo a la resistencia eléctrica de
una determinada sustancia, que se define como la oposición
que halla la corriente eléctrica a la hora de entrar en
circulación. Su valor se designa en ohmios.
• Por otra parte, se conoce como resistencia o resistor a la pieza
electrónica que ha sido fabricada para generar una resistencia
eléctrica concreta entre dos puntos de un mismo circuito.
• 1 220Ω(R1)
• 1 2,2Ω(R2)
• 1 1Ω(R3)
• 1 47Ω(R4)

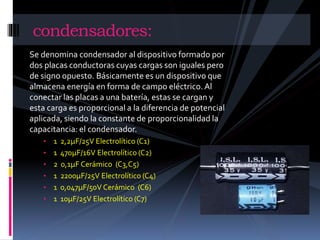

3. condensadores:
Se denomina condensador al dispositivo formado por
dos placas conductoras cuyas cargas son iguales pero
de signo opuesto. Básicamente es un dispositivo que
almacena energía en forma de campo eléctrico. Al
conectar las placas a una batería, estas se cargan y
esta carga es proporcional a la diferencia de potencial
aplicada, siendo la constante de proporcionalidad la
capacitancia: el condensador.
• 1 2,2μF/25V Electrolítico (C1)
• 1 470μF/16V Electrolítico (C2)
• 2 0,1μF Cerámico (C3,C5)
• 1 2200μF/25V Electrolítico (C4)
• 1 0,047μF/50V Cerámico (C6)
• 1 10μF/25V Electrolítico (C7)

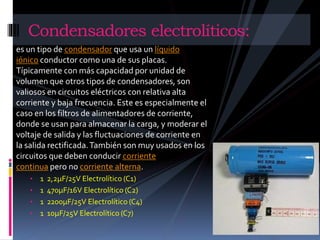

4. Condensadores electrolíticos:
es un tipo de condensador que usa un líquido
iónico conductor como una de sus placas.
Típicamente con más capacidad por unidad de
volumen que otros tipos de condensadores, son
valiosos en circuitos eléctricos con relativa alta
corriente y baja frecuencia. Este es especialmente el
caso en los filtros de alimentadores de corriente,
donde se usan para almacenar la carga, y moderar el
voltaje de salida y las fluctuaciones de corriente en
la salida rectificada. También son muy usados en los
circuitos que deben conducir corriente
continua pero no corriente alterna.
• 1 2,2μF/25V Electrolítico (C1)
• 1 470μF/16V Electrolítico (C2)
• 1 2200μF/25V Electrolítico (C4)
• 1 10μF/25V Electrolítico (C7)

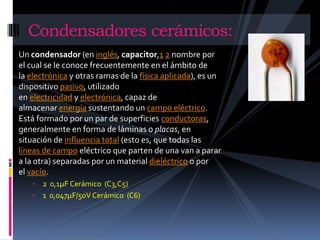

5. Condensadores cerámicos:
Un condensador (en inglés, capacitor,1 2 nombre por
el cual se le conoce frecuentemente en el ámbito de
la electrónica y otras ramas de la física aplicada), es un
dispositivo pasivo, utilizado
en electricidad y electrónica, capaz de
almacenar energía sustentando un campo eléctrico.
Está formado por un par de superficies conductoras,
generalmente en forma de láminas o placas, en
situación de influencia total (esto es, que todas las
líneas de campo eléctrico que parten de una van a parar
a la otra) separadas por un material dieléctrico o por
el vacío.
• 2 0,1μF Cerámico (C3,C5)
• 1 0,047μF/50V Cerámico (C6)
6. Otros materiales.

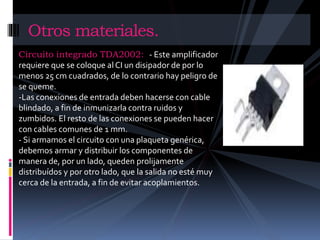

Circuito integrado TDA2002: - Este amplificador
requiere que se coloque al CI un disipador de por lo
menos 25 cm cuadrados, de lo contrario hay peligro de
se queme.
-Las conexiones de entrada deben hacerse con cable
blindado, a fin de inmunizarla contra ruidos y
zumbidos. El resto de las conexiones se pueden hacer
con cables comunes de 1 mm.
- Si armamos el circuito con una plaqueta genérica,
debemos armar y distribuir los componentes de
manera de, por un lado, queden prolijamente
distribuídos y por otro lado, que la salida no esté muy
cerca de la entrada, a fin de evitar acoplamientos.
7. Otros materiales.

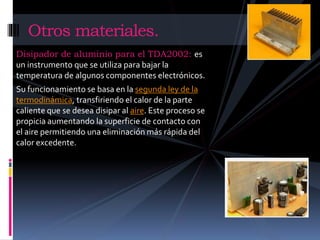

Disipador de aluminio para el TDA2002: es
un instrumento que se utiliza para bajar la
temperatura de algunos componentes electrónicos.
Su funcionamiento se basa en la segunda ley de la
termodinámica, transfiriendo el calor de la parte
caliente que se desea disipar al aire. Este proceso se
propicia aumentando la superficie de contacto con
el aire permitiendo una eliminación más rápida del
calor excedente.
8. Otros materiales.
Circuito impreso K-125: impreso se utiliza
para conectar eléctricamente - a través de los
caminos conductores, y sostener mecánicamente -
por medio de la base, un conjunto de
componentes electrónicos.
Tornillo milimétrico 3x7 con tuerca: es
una de la partes para asegurar el circuito
integrado TDA2002.

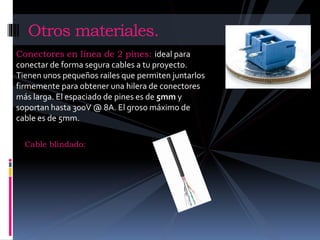

9. Otros materiales.
Conectores en línea de 2 pines: ideal para
conectar de forma segura cables a tu proyecto.
Tienen unos pequeños railes que permiten juntarlos
firmemente para obtener una hilera de conectores
más larga. El espaciado de pines es de 5mm y
soportan hasta 300V @ 8A. El groso máximo de
cable es de 5mm.
Cable blindado:
10. Otros materiales.

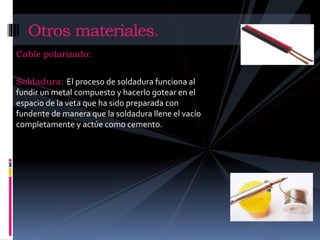

Cable polarizado:
Soldadura: El proceso de soldadura funciona al
fundir un metal compuesto y hacerlo gotear en el
espacio de la veta que ha sido preparada con
fundente de manera que la soldadura llene el vacío
completamente y actúe como cemento.
