1. USO Y MANEJO DE
EXTINTORES
Elaborado: Alberto Soto

2. QUE ES EL FUEGO
Es la oxidación de un elemento
combustible que desprende luz y
calor

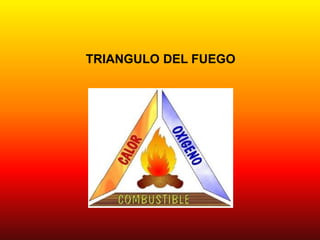

3. TRIANGULO DEL FUEGO

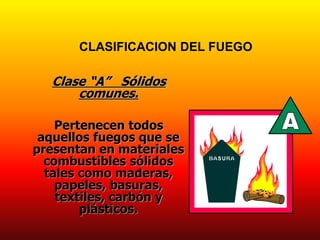

4. Clase “A” Sólidos
comunes.
Pertenecen todos
aquellos fuegos que se
presentan en materiales
combustibles sólidos
tales como maderas,
papeles, basuras,
textiles, carbón y
plásticos.
CLASIFICACION DEL FUEGO

5. Clase “B” Líquidos y
gases.
Son aquellos que se
presentan en pinturas,
gasolina, líquidos y gases
inflamables.
CLASIFICACION DEL FUEGO

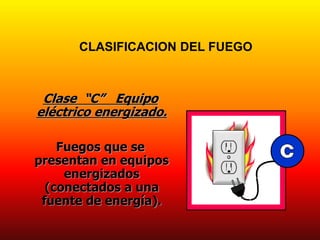

6. Clase “C” Equipo
eléctrico energizado.
Fuegos que se
presentan en equipos
energizados
(conectados a una
fuente de energía).
CLASIFICACION DEL FUEGO

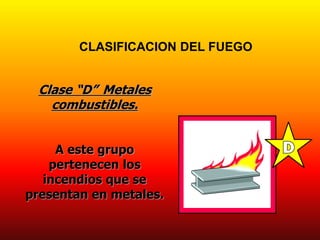

7. CLASIFICACION DEL FUEGO
Clase “D” Metales
combustibles.
A este grupo
pertenecen los
incendios que se
presentan en metales.

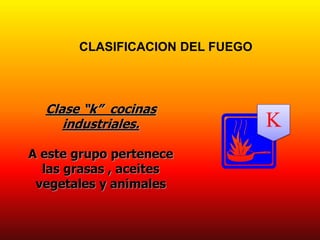

8. CLASIFICACION DEL FUEGO
K
Clase “k” cocinas
industriales.
A este grupo pertenece
las grasas , aceites
vegetales y animales

9. EXTINTORES PORTATILES.
• Extintores Portátiles: 4-6-10-12 Kilos.
• Carros de Extinción: 50-100 Kilos.
• Extintores de
Presurización
Permanente.
• Extintores
Presurización por
Catucho de Gas.

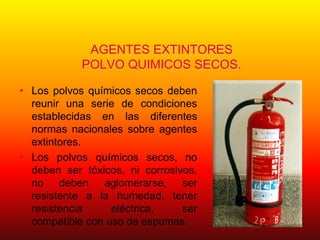

10. AGENTES EXTINTORES
POLVO QUIMICOS SECOS.
• Los polvos químicos secos deben
reunir una serie de condiciones
establecidas en las diferentes
normas nacionales sobre agentes
extintores.
• Los polvos químicos secos, no
deben ser tóxicos, ni corrosivos,
no deben aglomerarse, ser
resistente a la humedad, tener
resistencia eléctrica, ser
compatible con uso de espumas.

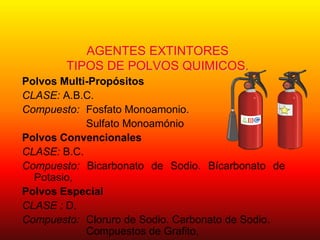

11. AGENTES EXTINTORES
TIPOS DE POLVOS QUIMICOS.
Polvos Multi-Propósitos
CLASE: A.B.C.
Compuesto: Fosfato Monoamonio.
Sulfato Monoamónio
Polvos Convencionales
CLASE: B.C.
Compuesto: Bicarbonato de Sodio. Bícarbonato de
Potasio,
Polvos Especial
CLASE : D.
Compuesto: Cloruro de Sodio. Carbonato de Sodio.
Compuestos de Grafito,

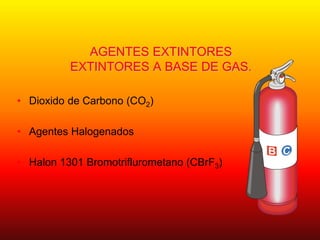

12. AGENTES EXTINTORES
EXTINTORES A BASE DE GAS.
• Dioxido de Carbono (CO2)
• Agentes Halogenados
• Halon 1301 Bromotriflurometano (CBrF3)

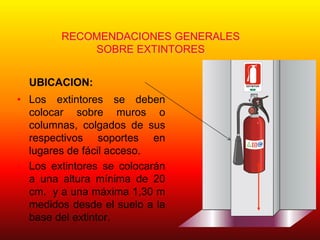

13. RECOMENDACIONES GENERALES
SOBRE EXTINTORES
UBICACION:
• Los extintores se deben
colocar sobre muros o
columnas, colgados de sus
respectivos soportes en
lugares de fácil acceso.
• Los extintores se colocarán
a una altura mínima de 20
cm. y a una máxima 1,30 m
medidos desde el suelo a la
base del extintor.
EXTINTOR
CAM
ARACHI L
E
NA
DELA
CONSTRU
CCION
M UTU AL DE SEGURI DAD

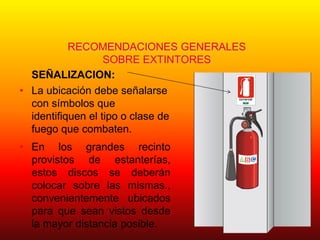

14. RECOMENDACIONES GENERALES
SOBRE EXTINTORES
SEÑALIZACION:
• La ubicación debe señalarse
con símbolos que
identifiquen el tipo o clase de
fuego que combaten.
• En los grandes recinto
provistos de estanterías,
estos discos se deberán
colocar sobre las mismas.,
convenientemente ubicados
para que sean vistos desde
la mayor distancia posible.
EXTINTOR
CAM
ARA CHIL
ENA
DELA
CONSTRU
CCIO
N
M UTU AL DE SEGURI DAD

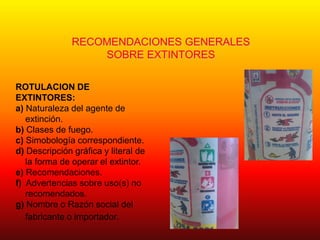

15. RECOMENDACIONES GENERALES
SOBRE EXTINTORES
ROTULACION DE
EXTINTORES:
a) Naturaleza del agente de
extinción.
b) Clases de fuego.
c) Simobología correspondiente.
d) Descripción gráfica y literal de
la forma de operar el extintor.
e) Recomendaciones.
f) Advertencias sobre uso(s) no
recomendados.
g) Nombre o Razón social del
fabricante o importador.

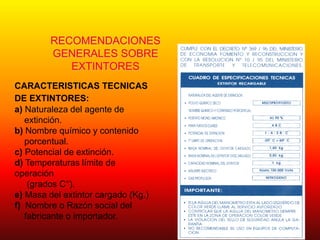

16. RECOMENDACIONES
GENERALES SOBRE
EXTINTORES
CARACTERISTICAS TECNICAS
DE EXTINTORES:
a) Naturaleza del agente de
extinción.
b) Nombre químico y contenido
porcentual.
c) Potencial de extinción.
d) Temperaturas límite de
operación
(grados C°).
e) Masa del extintor cargado (Kg.)
f) Nombre o Razón social del
fabricante o importador.

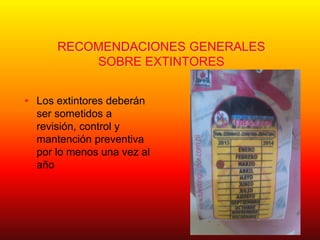

17. RECOMENDACIONES GENERALES
SOBRE EXTINTORES
• Los extintores deberán
ser sometidos a
revisión, control y
mantención preventiva
por lo menos una vez al
año

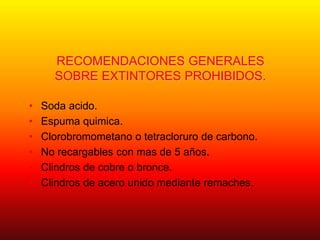

18. RECOMENDACIONES GENERALES
SOBRE EXTINTORES PROHIBIDOS.
• Soda acido.
• Espuma quimica.
• Clorobromometano o tetracloruro de carbono.
• No recargables con mas de 5 años.
• Clindros de cobre o bronce.
• Clindros de acero unido mediante remaches.

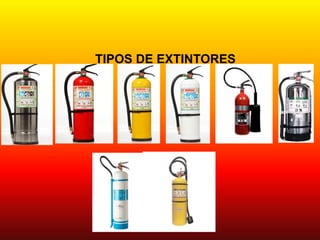

19. TIPOS DE EXTINTORES

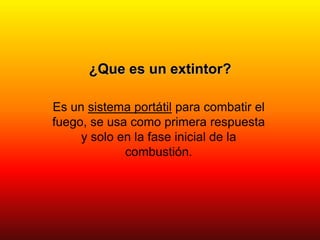

20. ¿Que es un extintor?
Es un sistema portátil para combatir el
fuego, se usa como primera respuesta
y solo en la fase inicial de la
combustión.

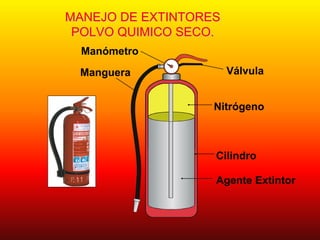

21. MANEJO DE EXTINTORES
POLVO QUIMICO SECO.
Manómetro
VálvulaManguera
Cilindro
Agente Extintor
Nitrógeno

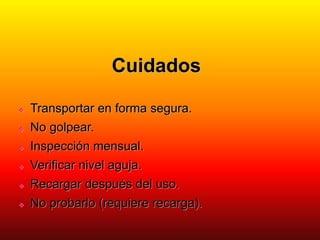

22. Cuidados
 Transportar en forma segura.
 No golpear.
 Inspección mensual.
 Verificar nivel aguja.
 Recargar después del uso.
 No probarlo (requiere recarga).

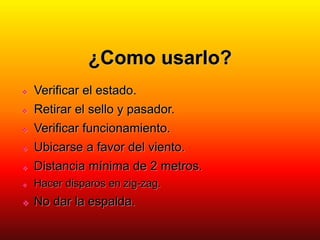

23. ¿Como usarlo?
 Verificar el estado.
 Retirar el sello y pasador.
 Verificar funcionamiento.
 Ubicarse a favor del viento.
 Distancia mínima de 2 metros.
 Hacer disparos en zig-zag.
 No dar la espalda.

24. ¿Como usarlo?
Duración aproximada de 8 a 60 seg. según tipo y
capacidad del extintor.
Conocimientos básicos del fuego.
Peligros de utilización y las reglas concretas de
uso.
Si al primer intento no sofoca el fuego, llame al
Cuerpo de Bomberos.

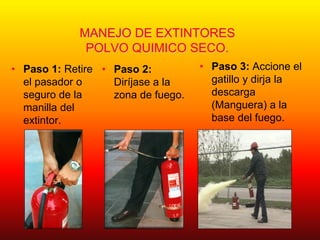

25. MANEJO DE EXTINTORES
POLVO QUIMICO SECO.
• Paso 1: Retire
el pasador o
seguro de la
manilla del
extintor.
• Paso 2:
Diríjase a la
zona de fuego.
• Paso 3: Accione el
gatillo y dirja la
descarga
(Manguera) a la
base del fuego.

26. MANEJO DE EXTINTORES
DIOXIDO DE CARBONO.
• Paso 1: Retire
el seguro o
pasador del
gatillo.
• Paso 2: Diríjase a la
zona del fuego. Tome
la manguera en la
empuñadura
existente en la parte
anterior a la Corneta
de Descarga.
• Paso 3: Accione
la manilla de
descarga y
descague al
fuego. Nunca
sujete la Corneta
de descarga, pues
esta se congela.

27. “Recuerda que los extintores estan
diseñadas para apagar FUEGOS
INCIPIENTES”
“Siempre solicita asistencia a BOMBEROS
de su sector”
