1. TIPOS DE EXTINTORES
EXISTENTES.
Alumno : Mauricio Iván Véliz
Asignatura : Prevención y Control de
Incendio.

2. INTRODUCCION.
• En la siguiente presentación se dará a conocer los
tipos de extintores que existen, para que clases de
fuegos sirven cada uno, y la normativa legal vigente
donde se encuentran enmarcados.

3. Clasificación de los Fuegos.
• Fuegos Clase A:
Son fuegos producidos por
combustibles sólidos, de tipo
ordinario tales como madera,
papel, cartón, géneros, cauchos y
algunos plásticos.
Nunca utilice extintores a base
de anhídrido carbónico (CO2)
estos no enfrían, y estos fuegos
se extinguen por enfriamiento.
Su símbolo es un triangulo verde con
una letra “A” de color blanco en su
interior.

4. • Fuegos clase B:
• Estos son fuegos producidos por
materiales líquidos y gases
inflamables, (aceites, grasas,
derivados del petróleo, solventes
y pinturas.
• Nunca utilice agua, se extingue
preferentemente con P.Q.S.
espuma, o CO2.
Su símbolo es cuadrado rojo con la letra
“B” de color blanca.

5. • Fuegos Clase C:
• Son fuegos producidos por
sistemas y equipos energizados
con corriente eléctrica. Es
importante que el elemento
extintor no sea conductor de
electricidad. Una vez
desconectada la energía, el fuego
podrá atacarse como uno de Clase
A o B.
• Nunca Utilice Agua o Espuma.
Su símbolo es un circulo azul con la
letra “C” de color blanco.

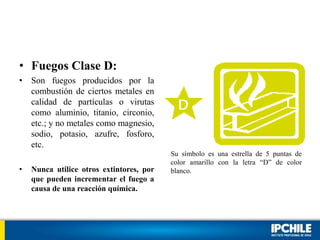

6. • Fuegos Clase D:
• Son fuegos producidos por la
combustión de ciertos metales en
calidad de partículas o virutas
como aluminio, titanio, circonio,
etc.; y no metales como magnesio,
sodio, potasio, azufre, fosforo,
etc.
• Nunca utilice otros extintores, por
que pueden incrementar el fuego a
causa de una reacción química.
Su símbolo es una estrella de 5 puntas de
color amarillo con la letra “D” de color
blanco.

7. Extintores Portátiles.
• Es un aparato autónomo
que contiene un agente
extintor que puede ser
proyectado y dirigido por la
acción de una presión
interna.
• Los extintores portátiles
tienen diferentes peso, y
estos pueden ser de:
• 4, 6, 10 y 12 Kilos.

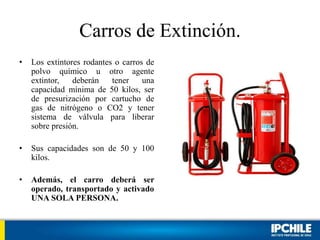

8. Carros de Extinción.
• Los extintores rodantes o carros de
polvo químico u otro agente
extintor, deberán tener una
capacidad mínima de 50 kilos, ser
de presurización por cartucho de
gas de nitrógeno o CO2 y tener
sistema de válvula para liberar
sobre presión.
• Sus capacidades son de 50 y 100
kilos.
• Además, el carro deberá ser
operado, transportado y activado
UNA SOLA PERSONA.

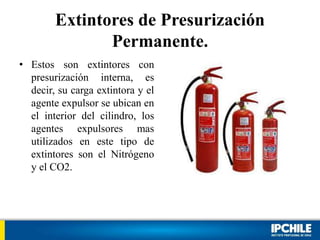

9. Extintores de Presurización
Permanente.
• Estos son extintores con
presurización interna, es
decir, su carga extintora y el
agente expulsor se ubican en
el interior del cilindro, los
agentes expulsores mas
utilizados en este tipo de
extintores son el Nitrógeno
y el CO2.

10. Extintores de Presurización por
Cartucho de gas.
• Corresponde a los extintores que
usan un botellín adosado al
cilindro o en su interior, el cual
suministra el gas, para expulsar el
agente extintor, se caracterizan
por tener una presión de trabajo
superior a los de presurización
interna, el agente expulsor mas
utilizado es el Nitrógeno o el
CO2.

11. Extintor Portátil de CO2.
• El CO2 es un gas que no es
combustible y que no reacciona
químicamente con otras sustancias,
por lo que puede ser utilizado para
apagar una gran cantidad de tipos
de fuegos.
• Al ser un gas, permite ser
comprimido dentro del extintor de
incendios por lo que no es necesario
ningún otro producto para su
descarga.
• Otra cualidad del CO2 es que no
conduce electricidad, por lo que
puede ser usada para apagar
incendios cargados eléctricamente.

12. Extintor Portátil de P.Q.S.
• Estos polvos químicos secos
deben reunir una serie de
condiciones establecidas en las
diferentes normas nacionales
sobre agentes extintores.
• No deben ser tóxicos,
• No deben ser Corrosivos,
• No deben aglomerarse,
• Deben ser resistentes a la
humedad,
• Tener resistencia eléctrica,
• Ser compatibles con uso de
espumas.

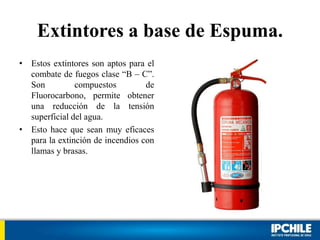

13. Extintores a base de Espuma.
• Estos extintores son aptos para el
combate de fuegos clase “B – C”.
Son compuestos de
Fluorocarbono, permite obtener
una reducción de la tensión
superficial del agua.
• Esto hace que sean muy eficaces
para la extinción de incendios con
llamas y brasas.

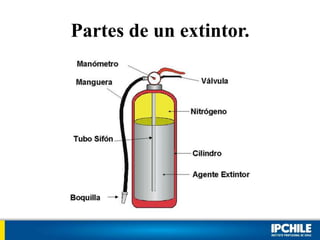

14. Partes de un extintor.

15. Tipos de Polvos Químicos.
• 1. Polvos Multipropósito:
Fuegos Clase A, B, C.
Compuestos: Fosfato mono amonio y Sulfato Mono amonio.
• 2. Polvos Convencionales:
Fuegos Clase B, C.
Compuestos: Bicarbonato de Sodio y Bicarbonato de Potasio.
• 3. Polvos Especiales:
Fuegos Clase D
Compuestos: Cloruro de Sodio, Carbonato de Sodio y Compuestos de Grafito.

16. Agentes Extintores a base de gas.
• Dióxido de Carbono (CO2).
Es un gas inodoro, no corrosivo, incoloro, no conduce la electricidad y es
40 veces mas pesado que el aire y extingue reduciendo la concentración de
oxigeno en el aire.
• Agentes Halogenados.
Los agentes Halogenados, son extintores de excelente calidad, pero por
tener compuestos que deterioran la capa de ozono. Se están dejando de usar
en todo el mundo, por un tratado internacional sobre la materia, en su
reemplazo se recomienda los de DIOXIDO DE CARBONO.
• Agentes a base de espuma.
Se caracterizan por ser agentes extintores clase B, se usan para la extinción
de combustibles, que son mas livianos que el agua o tienen el mismo peso
especifico.

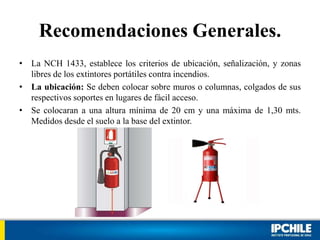

17. Recomendaciones Generales.
• La NCH 1433, establece los criterios de ubicación, señalización, y zonas
libres de los extintores portátiles contra incendios.
• La ubicación: Se deben colocar sobre muros o columnas, colgados de sus
respectivos soportes en lugares de fácil acceso.
• Se colocaran a una altura mínima de 20 cm y una máxima de 1,30 mts.
Medidos desde el suelo a la base del extintor.

18. • Señalización: La ubicación debe señalarse con símbolos que identifiquen
el tipo o clase de fuego que combaten. En los grandes recintos provistos de
estanterías, estos discos se deberán colocar sobre las mismas
convenientemente ubicados, para que sean vistos desde la mayor distancia
posible.

19. • Distribución: Los extintores portátiles de incendio se
ubicaran en sitios de fácil acceso y clara
identificación, libres de cualquier obstáculo, y estarán
en condiciones de funcionamiento máximo. Deberán
estar a una distancia máxima de 23 mts. Del lugar
habitual de un trabajador (DS 594, art. 47).

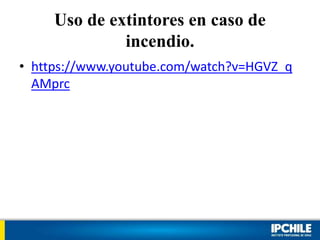

20. Uso de extintores en caso de
incendio.
• https://www.youtube.com/watch?v=HGVZ_q
AMprc

21. MUCHAS GRACIAS.
