Este documento contiene información sobre diferentes tipos de vigas usadas en la construcción, incluyendo vigas continuas, vigas chatas, vigas peraltadas y vigas de confinamiento. Explica las características, aplicaciones y detalles de refuerzo de cada tipo de viga. También incluye recomendaciones para la construcción correcta de vigas peraltadas y vigas de confinamiento.

1. INTEGRANTES:
-PUCLLAS ZEVALLOS ROY
-LUIS ANGEL S.POLANCO
-SARAVIA VIZCARRA

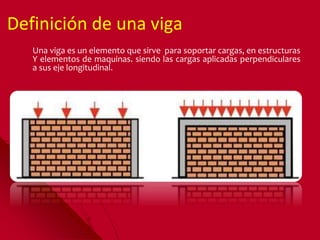

2. Definición de una viga
Una viga es un elemento que sirve para soportar cargas, en estructuras
Y elementos de maquinas. siendo las cargas aplicadas perpendiculares
a sus eje longitudinal.

3. VIGAS CONTINUAS
Las vigas continuas tienen apoyos adicionales, por lo que requieren enfoques
diferentes cuando se trata de analizar las fuerzas y los momentos de
reacción. Estas vigas se llaman estéticamente indeterminadas

4. PROCEDIMIENTO:
1.-Calcule los factores distribución en cada uno de los nudos que puede girar. Se
calcula este factor a todos los miembros que converjan en el nudo en forma rígida.
2.-calcule los momentos en extremos fijos o momentos de empotramiento.
3.Equilibre los momentos en todos los nudos que tengan libertad para girar
ANALISIS DE VIGA CONTINUAS

5. VIGAS CHATA
Denominadas así pues son vigas que tienen el mismo peralte que la losa
aligerada, estas vigas no cargan la losa de los pisos, pero soportan la carga de
tabiques por lo cual su ancho variará según esa condición generalmente se
comportan como vigas de amarre.

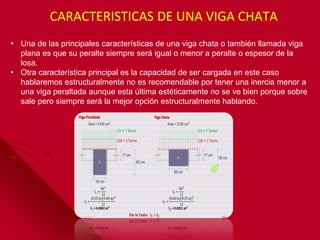

6. • Una de las principales características de una viga chata o también llamada viga
plana es que su peralte siempre será igual o menor a peralte o espesor de la
losa.
• Otra característica principal es la capacidad de ser cargada en este caso
hablaremos estructuralmente no es recomendable por tener una inercia menor a
una viga peraltada aunque esta última estéticamente no se ve bien porque sobre
sale pero siempre será la mejor opción estructuralmente hablando.
CARACTERISTICAS DE UNA VIGA CHATA

7. • Normalmente su aplicación se dan como vigas de amarre
puesto que estas no soportan cargas extremas.
• Otra aplicación es también para soportar muros de tabiquería.
APLICACIONES DE UNA VIGAS CHATA EN LA
CONSTRUCCION

8. RECONOCIMIENTO DE UNA VIGA CHATA EN PLANOS
• Como se mencionó en las características de la viga chata el peralte de la losa
será igual al peralte de la viga como se muestra en la siguiente figura

9. VIGA PERALTADA
• Es aquella viga que tiene una altura o peralte mayor espesor de la losa aligerado,
generalmente son las vigas principales.

10. TIPOS DE
REFUERZO
Longitudinal: Conformado por
varillas corrugadas colocadas en
toda su longitud (Figura 2). Su
función principal es tomar los
esfuerzos de compresión y tracción
que el concreto no puede resistir.
Adicionalmente permite a la viga
flexionarse sin que se triture el
concreto. También ayuda a distribuir
en la viga la energía que un sismo
produce.
Transversal o estribos: Compuesto
por un conjunto de piezas cerradas
hechas con fierro de diámetro
pequeño (6 mm., 3/8", 1/2")
dispuestas verticalmente a
intervalos regulares, que se amarran
a las barras longitudinales con un
gancho a 45º. Su principal objetivo
es tomar los esfuerzos de corte que
el concreto no puede resistir.
También minimizan el tamaño de las
potenciales grietas producto de
estos esfuerzos de corte y ayudan a
mantener en su posición al refuerzo
longitudinal (Figura 3). Los estribos
son muy importantes para soportar
las fuerzas sísmicas.

11. CLASIFICACIONES DE VIGAS PERALTADA
Viga peraltada colgante
Viga peraltada invertida
Viga peraltada colgante
e invertida
Viga chata

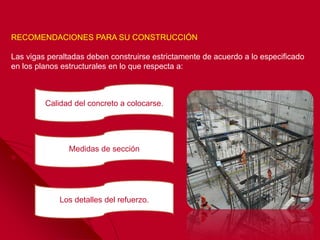

12. RECOMENDACIONES PARA SU CONSTRUCCIÓN
Las vigas peraltadas deben construirse estrictamente de acuerdo a lo especificado
en los planos estructurales en lo que respecta a:
Calidad del concreto a colocarse.
Los detalles del refuerzo.
Medidas de sección

13. VIGA DE CONFINAMIENTO
Las vigas de confinamiento son elementos de concreto armado (concreto con
refuerzo) vaciado sobre el muro portante, las cuales cumplen las siguientes
funciones:
Evitan que el muro oscile libremente en caso de sismos y, además, transfieren las
fuerzas sísmicas desde el techo hacia los muros.
Distribuyen uniformemente las cargas del techo (peso propio más sobrecarga) hacia
los muros, a fin de evitar la concentración de esfuerzos en algunas zonas (Figura 1 y
2).

14. RECOMENDACIONES GENERALES
Las vigas de confinamiento deben construirse estrictamente de acuerdo a lo
especificado en los planos estructurales respecto a:
- Medidas de la viga (ancho y altura).
- Calidad del concreto a colocarse.
Las vigas deben estar perfectamente conectadas con los muros portantes.
No se debe colocar ninguna clase de tubo (agua, desagüe, eléctrico) u otro tipo de
accesorio dentro de la viga (Figura 3), pues la debilita e impide una buena conexión
con el muro portante.

15. - El refuerzo de la viga de confinamiento no debe apoyarse directamente sobre los
ladrillos del muro portante, sino sobre dados de mortero (Figura 8).

16. - Los dados deben medir 3 x 3 x 3 cm. (Figura 8) y sujetarse a la barra longitudinal
inferior de la viga con alambre Nº 16.
- La separación entre dados debe ser aproximadamente de 1.50 m.
- El mortero para hacer los dados, debe tener una resistencia igual a la mezcla que va
a la viga.
- En caso de que la viga de confinamiento no continúe, dobla los fierros tal como se
indica en la Figura 9.

17. REFUERZO TRANSVERSAL (ESTRIBOS)
Debes respetar escrupulosamente lo indicado por los planos estructurales en lo que
respecta a:
- Diámetro del fierro a utilizarse en la elaboración de los estribos.
- Espaciamiento de estribos para cada viga de confinamiento.
La Norma E-070 establece la cantidad mínima de estribos que debe colocarse en la
viga de confinamiento, con la siguiente distribución: 1 estribo (el primero) se coloca a
5cm., 4 estribos a 10 cm. en cada extremo y el resto a 25 cm.
Evita utilizar alambrón liso para los estribos, es mejor usar varillas corrugadas de 6
mm. x 9 m.
El recubrimiento mínimo del refuerzo (medido al estribo) será de 2 cm. cuando los
muros son tarrajeados y 3 cm. cuando son caravista.
Coloca cuidadosamente los fierros en aquellas zonas donde se encuentran o unen las
vigas de confinamiento con las columnas.
Es importante controlar la longitud de los ganchos del estribo, los cuales deben estar
inclinados formando ángulos de 45°.
