LOSAS ALIGERADAS
• Las losas aligeradas son aquellas que forman vacíos
en un patrón rectilíneo que aligera la carga
muerta, debido al peso propio. Estas losas son más
eficientes que las losas macizas ya que permiten
tener espesores mayores sin aumentar el volumen
de concreto con respecto a una losa maciza.
• Podríamos decir que, ante una carga normal de
viviendas u oficinas, las losas macizas son eficientes
para luces pequeñas, las aligeradas en una
dirección son económicas en luces intermedias de
3 a 6m, y las aligeradas en dos direcciones resultan
ser más económicas para luces grandes.
ELEMENTOS ESTRUCTURALES DE UNA
LOSA ALIGERADA
ESPESOR DEL
ALIGERADO (m)
ESPESOR DE LOSA
SUPERIOR EN METROS
PESO PROPIO
kPa (kgf/m2)
0.17 0.05 2.8 (280)
0.20 0.05 3.0 (300)
0.25 0.05 3.5 (350)
0.30 0.05 4.2 (420)
LOSAS ALIGERADAS ARMADAS EN UNA SOLA
DIRECCION DE CONCRETO ARMADO CON VIGUETA DE
0.10 m DE ANCHO Y 0.40 m ENTRE EJES
VIGAS
• SON ELEMENTOS ESTRUCTURALES COLOCADOS HORIZONTALMENTE
GENERALMENTE ENTRE APOYOS, COMO COLUMNAS, MUROS, VIGAS,ETC.,
TRANSMITIENDO EL PESO DE LA EDIFICACION O CARGAS DE DISEÑO (MUERTAS
Y VIVAS),DE ACUERDO AL DISEÑO ESTRUCTURAL Y/O AL AREA TRIBUTARIA QUE
LE CORRESPONDA A DICHO ELEMENTO.
• POR SU FUNCION ESTRUCTURAL:
o VIGAS PRINCIPALES ( SOPORTAN CARGAS DISTRIBUIDAS Y/O PUNTUALES)
o VIGAS SECUNDARIAS( GENERALMENTE NO SOPORTAN CARGAS –
DENOMINADAS VIGAS DE AMARRE)
• POR SU FORMA
o VIGAS PERALTADAS
o VIGAS CHATAS
VIGA SOLERA
• Son vigas que se colocan en la parte superior de los
muros (generalmente los portantes) y entre
columnas, dando rigidez y confinamiento a los
muros. (para caso de cercos, tabiques y
parapetos)
VIGA DE AMARRE
• Aquellas que tienen la función de articular
(amarrar) la estructura en el sentido opuesto a las
vigas principales.
VIGA CHATA
• ES AQUELLA VIGA CUYA ALTURA ES IGUAL AL
ESPESOR DEL TECHO (LOSA) CONFUNDIENDOSE
CON EL ESPESOR DE DICHO TECHO. LA VIGA CHATA
PUEDE SER PRINCIPAL O SECUNDARIA,
GENERALMENTE SON LAS VIGAS DE AMARRE,
ACOTANDO QUE UNA VIGA DE AMARRE TAMBIEN
PUEDE SER PERALTADA PARA DARLE RIGIDEZ AL
SISTEMA ESTRUCTURAL.
VIGA PERALTADA
• Es aquella viga que tiene una altura o peralte
mayor al espesor de la losa aligerada,
generalmente son las vigas Principales.
PREDIMENSIONAMIENTO DE
LOSAS ALIGERADAS
Predimensionamiento de Losas
• LOSAS ALIGERADAS EN UNA DIRECCION:
H =
𝐿𝑛
25
Ln ESPESOR DE
LOSA
LADRILLO
4 m 17 cm 12 cm
5 m 20 cm 15 cm
6 m 25 cm 20 cm
7 m 30 cm 25 cm
DONDE:
H: peralte de la losa
Ln: luz libre
Resultan económicas hasta luces de aproximadamente 6 - 7
metros; para luces mayores se recomienda utilizar losas nervadas.
• LOSAS ALIGERADAS EN 2 DIRECCIONES
H =
𝐿𝑛
40 H =
𝑃𝑒𝑟𝑖𝑚𝑒𝑡𝑟𝑜
180
• LOSAS MACIZAS
SI: Ln1 = Ln2 SI: Ln1 ≠ Ln2
Ln1 y Ln2 : Son lados de la losa en planta
H : Espesor de la losa
Fórmula 1 Fórmula 2
Se recomienda utilizar cuando las luces o lados de la losa oscilan
entre 6 a 8 metros de longitud; resultando ser mas económicas.
Se recomienda utilizar en edificaciones de albañilería (muros
portantes) con ambientes pequeños donde cada lado sean
menores o iguales a 4 metros; sin embargo pueden ser
dimensionadas de forma aproximada, considerando espesores
menores en 5 cm. a los indicados para losas aligeradas en una
dirección, así podemos tener que :
H =12 o 13 cm Para luces menores o iguales a 4m
H = 15 cm Para luces entre 4 y 5m
Calculo losas aligeradas
Calculo losas aligeradas
ESPESOR DEL ALIGERADO ESPESOR DE LOSA SUPERIOR PESO PROPIO kPa (kgf/m2)
0.17 m 0.05 m 2.8 (280)
0.20 m 0.05 m 3.0 (300)
0.25 m 0.05 m 3.5 (350)
0.30 m 0.05 m 4.2 (420)
Calculo losas aligeradas
PARA EL CASO DE 3 TRAMOS
Calculo losas aligeradas
Calculo losas aligeradas
Acero negativo central

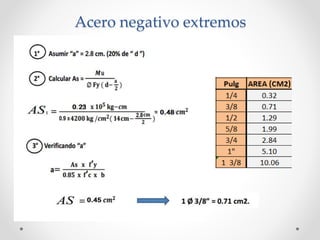

Acero negativo extremos
Acero positivo
Calculo losas aligeradas
Calculo losas aligeradas
Calculo losas aligeradas
PARA EL CASO DE 3 TRAMOS
Calculo losas aligeradas
Calculo losas aligeradas
