2. REDES TRADICIONALES
PROBLEMAS MAS COMUNES:
MASIVIDAD DE DISPOSITIVOS: CON IOT CADA VEZ SON MAS LOS DISPOSITIVOS
CONECTADOS, LO QUE INCREMENTA EL REQUERIMIENTO DE RUTAS Y REDES
ALTAMENTE DISPONIBLES, Y VARIABLES.
CALIDAD DEL CONTENIDO : EL THROUGHPUT NECESARIO ES CADA VEZ MAYOR
EN FUNCIÓN DEL CONTENIDO (MULTIMEDIA, STREAMING, TELEPRESENCIA, ETC.)
OPORTUNIDAD DEL CONTENIDO : ACCESO TEMPORALES SON REQUERIDOS EN
FORMA INTERMITENTE (BLACKFRIDAY, EVENTO MASIVO MUNDIAL, ETC.)
INTEGRACIÓN DE SERVICIOS NUBE: LA CONVERGENCIA EN DISPONER DE
SISTEMAS EN LA NUBE HACE NECESARIO POSEER UNA ALTA DISPONIBILIDAD DE
ACCESO, BALANCEO DE CARGAS A N PROVEEDORES.

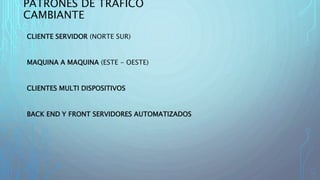

3. PATRONES DE TRAFICO
CAMBIANTE
CLIENTE SERVIDOR (NORTE SUR)
MAQUINA A MAQUINA (ESTE - OESTE)
CLIENTES MULTI DISPOSITIVOS
BACK END Y FRONT SERVIDORES AUTOMATIZADOS
6. SDN (SOFTWARE DEFINE NETWORKING)
“….ARQUITECTURA DE RED EMERGENTE, DONDE EL CONTROL ES
DESACOPLADO DE LA FUNCIÓN FORWARDING Y PERMITE SER
PROGRAMABLE.
ESTA MIGRACIÓN DEL PLANO CONTROL PERMITE ABSTRAER A
LAS APLICACIONES Y LOS SERVICIOS DE LA RED DE LA
INFRAESTRUCTURA BASE, PERMITIENDO QUE ÉSTOS MANEJEN LA
RED COMO UNA IDENTIDAD LÓGICA O VIRTUAL.”
7. SDN (SOFTWARE DEFINE NETWORKING)
TRABAJA EFICIENTEMENTE COMPLEMENTANDO A LAS NFV
(NETWORKS FUNCTION VIRTUALIZATION)
• ROUTER
• SWITCH
• FIREWALL
• BALANCEADORES CARGA

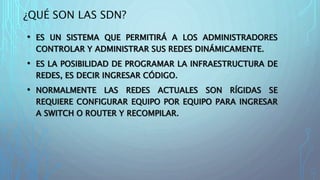

8. ¿QUÉ SON LAS SDN?
• ES UN SISTEMA QUE PERMITIRÁ A LOS ADMINISTRADORES
CONTROLAR Y ADMINISTRAR SUS REDES DINÁMICAMENTE.
• ES LA POSIBILIDAD DE PROGRAMAR LA INFRAESTRUCTURA DE
REDES, ES DECIR INGRESAR CÓDIGO.
• NORMALMENTE LAS REDES ACTUALES SON RÍGIDAS SE
REQUIERE CONFIGURAR EQUIPO POR EQUIPO PARA INGRESAR
A SWITCH O ROUTER Y RECOMPILAR.
9. CARACTERÍSTICAS DE SDN
• INFRAESTRUCTURA PROGRAMABLE
• ADMINISTRACIÓN CENTRALIZADA
• ABSTRACCIÓN DE LA RED, SEPARA EL PLANO DE CONTROL
DEL PLANO DE DATOS
• FLEXIBILIDAD Y ACTUALIZACIÓN EN TIEMPO REAL
• AUTOMATIZACIÓN
• OPEN SOURCE NEUTRALIDAD DEL FABRICANTE
10. BENEFICIOS DE SDN
• PROVEE MAYOR CONTROL Y FLEXIBILIDAD
• REDUCCIÓN DE COSTOS Y TIEMPO
• ADAPTACIÓN A LAS NECESIDADES DEL NEGOCIO
• TI VA SER EL NEGOCIO

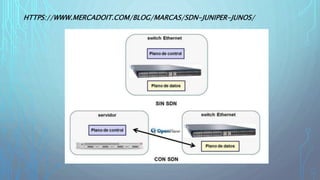

11. EL PLANO DE CONTROL EN (a) YA NO ES
MANEJADO POR EL ACTIVO DE RED SINO POR UN
SOFTWARE DEDICADO (b)
14. PROTOCOLOS SDN
PROTOCOLOS DE CONTROL:
–OPENFLOW
–OPENDAYLIGH (ODL LINUX GNU)
–ONEPK
•Herramienta para programación de redes basada en política:
Cisco APIC-EM (Cisco Aplication Policy Infraestructure
Controller – Enterprise Module)
15. OPENFLOW
ES UN PROTOCOLO OPEN SOURCE QUE ESTRUCTURA LA COMUNICACIÓN
ENTRE EL PLANO DE CONTROL Y DE DATOS SOBRE LOS DISPOSITIVOS DE RED
SOPORTADOS
NORTHBOUND API = FLUJOS DE CONTROL
SOUTHBOUND API = FLUJOS DE DATOS
EASTBOUND/WEATBOUND = FLUJOS ENTRE APLICACIONES
17. SLICES (REBANADA)
• NUEVOS CONCEPTOS:
SLICES ES SIMILAR A LAS VLANS, SEPARAN EN FORMA LÓGICA
LOS DISTINTOS TIPOS DE FLUJOS DE TRAFICO CON LOS MISMOS
EQUIPOS. PERMITE SEGMENTAR TOPOLOGÍA COMPLEJA EN ALGO
MAS SIMPLE.
MASIVIDAD DE DISPOSITIVOS: con IoT cada vez son mas los dispositivos conectados, lo que incrementa el requerimiento de rutas y redes altamente disponibles, y variables.
CONTENIDO MULTIMEDIA: el throughput necesario es cada vez mayor en función del contenido, y los requerimiento temporales (blackfriday, etc.)
OPORTUNIDAD del CONTENIDO : los requerimiento temporales son requeridos en forma intermitente (blackfriday, evento masivo mundial, etc.)
INTEGRACIÓN SERVICIOS NUBE: la convergencia en disponer de sistemas en la nube hace necesario poseer una alta disponibilidad de acceso, balanceo de cargas a N proveedores.
MAQUINA A MAQUINA : en los que el patrón de tráfico ha cambiado de forma significativa, porque el acceso a las aplicaciones es diferente, las bases de datos y servidores están creando un fuerte tráfico de máquina a máquina (Este-Oeste) antes de enviarle la información al cliente final creando el conocido patrón (Norte-Sur).
CLIENTES MULTI DISPOSITIVOS: los usuarios están modificando el patrón de tráfico presionando para ingresar con cualquier tipo de dispositivo al contenido y a las aplicaciones de las empresas, conectándose a toda hora y desde cualquier lugar.
BACK END Y FRONT servidores automatizados : ya vimos tecnología de CONTENEDORES DOCKERIZACION, ORQUESTACIÓN (KUBERNETES) CRECE Y SE ACHICA EN FUNCIÓN DE LA DEMANDA
ACTUALMENTE LA INTELIGENCIA DE LA RED ESTA BASADA EN LOS PROTOCOLOS ESTÁTICOS/DINÁMICOS PERO LA FLEXIBILIDAD ES BAJA
SIN UN ADMINISTRADOR QUE INTERVENGA Y ARTICULE POLÍTICAS DE GESTIÓN IN SITU NO SE PUEDE GESTIONAR LA RED
BGP: Border Gateway Protocol protocolo de puerta de enlace exterior
EIGRP: Enhanced Interior Gateway Routing Protocol paquetes que se utilizan para establecer y mantener una adyacencia de vecino y la encapsulación
OSPF: Open Shortest Path First protocolo de direccionamiento de tipo enlace-estado
MPLS: Multiprotocol Label Switching
ESTRUCTURA MONOLÍTICA, CON BAJO MARGEN DE ADAPTACIÓN AUTOMÁTICA
LA INTELIGENCIA DE LA RED RESIDE EN LOS PROTOCOLOS INTERNOS/BORDE/ETIQUETADO….
EL PLANO DE CONTROL Y EL DE DATOS (FORWARDING) SE ENCUENTRAN MANEJADOS POR EL DISPOSITIVO DE RED
N MAS NI MENOS QUE LAS FUNCIONES QUE HASTA AHORA VIMOS, APLICANDOLAS A LOS ACTIVOS DE RED
Provee mayor control y flexibilidad
Reducción de costos y tiempo
Adaptación a las necesidades del negocio
TI va ser el negocio

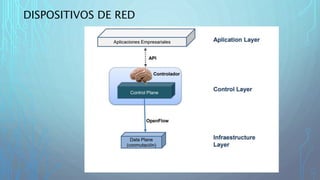

SE DIVIDE EN CAPAS LAS CUALES SE INTERCONECTAN POR APIs
SE DESACOPLA EL PLANO DE CONTROL DOTÁNDOLO DE INTELIGENCIA PROGRAMABLE
