Las Redes Definidas por Software (SDN) separan el plano de control de la red del plano de datos y permiten la programabilidad de la red mediante software. Surgen para hacer frente a los cambios impredecibles en los patrones de tráfico de datos y permitir una mayor agilidad, velocidad y control. Implementan protocolos como OpenFlow para separar y controlar de forma centralizada los planos de control y datos a través de un controlador SDN.

1. Redes definidas por Software (SDN)
Mg. Ing. Ingrid Ccoyllo Sulca
CCSI CCNA
IV Semana de la Informática 2018

2. Índice
• Introducción
• Promesas del SDN
• ¿Qué son las Redes definidas por software?
• Implementación de SDN
• Enlaces
2

3. Introducción
• Las redes definidas por software (SDN) conocidas también como
redes programables y automatizadas, se presentan como una
propuesta que brinda mayor velocidad, infraestructura ágil y
mejores costos en plataformas cloud IT, urge responder al
dinamismo de las aplicaciones que requiere el usuario.
• ¿Cuáles son los desafíos que enfrentan las empresas al
implementar las SDN?
3

4. Objetivo
• Diferenciar la red actual con la red SDN
• Conocer los fundamentos de la red SDN
4

5. Promesas del SDN
5
Promesas
del
SDN
Velocidad
Agilidad
Calidad
Cobertura
Costos

6. Antecedentes
• Las redes no han cambiado hace unos 30 años a diferencia
de los programas, estamos enfrentando un cambio de
paradigma al cual debemos adecuarnos.
• El desarrollo de las SDN se iniciaron a partir de 1990, donde
se incluye funciones programables en la red, en el 2001-
2007, se separó el plano de control y de datos mejorando
con esta innovación, a partir del 2007-2010, se implementa
los API OpenFlow, se presenta como una interfaz abierta,
presenta diversas maneras la separación del plano de control
y de datos para que sea escalable, práctica donde
virtualización jugó un rol importante en esta evolución de
SDN.
6

7. ¿Por qué surgen las SDN?
7

8. ¿Por qué SDN?
8

9. ¿Por qué surgen las SDN?
• Surge debido a que los data center no pueden responder a
patrones de trafico impredecibles, los picos de demanda.
• Se tendría dos alternativas: escalar a una red mas cara
empelando mas tiempo de configuración o adecuarse a una
red dinámica.
• SDN es adecuado para clientes que requieren cambios
rápidos y en corto plazo.
• Actualmente los clientes usan redes sociales, tienen una
gran demanda o requieren cambios repentinos, por ejemplo
trabajar sobre tráfico geográfico.
• Desarrollo de dispositivos móviles
• Virtualización de dispositivos de red
• Servicios en la nube
9

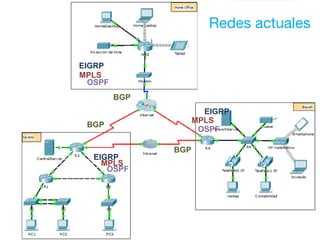

10. Redes actuales
10
BGP
EIGRP
EIGRP
EIGRP
MPLS
MPLS
MPLS
OSPF
OSPF
OSPF
Redes actuales
BGP
BGP

11. 11
Redes actuales

12. Nube
12
Cloud
Computing

13. Dispositivos de red
13
Control Plane
(Inteligencia)
OSPF EIGRP MPLS ARP
Data Plane
(conmutación)

14. Arquitectura SDN:
Funcionamiento tradicional
de una red actual
• Componentes:
–Control Plane
–Data Plane
14
Data Plane
(conmutación)
Control Plane
(Inteligencia)
Data Plane
(conmutación)
Control Plane
(Inteligencia)

15. Arquitectura SDN
15
Control Plane
Data Plane
(conmutación)
Data Plane
(conmutación)
Data Plane
(conmutación)
Aplicaciones
Aplicaciones SDN
Aplicaciones
Empresariales
Cloud Orchestation
OpenFlow
Northbound
APIs
API
Java, Python
XML, JSON
Controlador
SDN
Southbound
APIs

16. Arquitectura SDN
16
Control Plane
Data Plane
(conmutación)
Aplicaciones Empresariales
OpenFlow
Controlador
API
Aplication Layer
Control Layer
Infraestructure
Layer

17. Protocolos SDN
• Protocolos de control:
–OpenFlow
–OpenDayLigh (ODL)
–OnePK
• Programabilidad de red basada en política: Cisco APIC-EM (Cisco
Aplication Policy Infraestructure Controller – Enterprise Module)
• Nuevos conceptos: Slices es similar a las VLANs, separan en
forma lógica los distintos tipos de flujos de trafico con los
mismos equipos. Permite segmentar topología compleja en
algo mas simple.
17

18. Slices
18
Logística

19. Slices
19
Pruebas

20. Slices
20
Logística

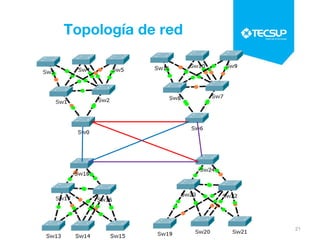

21. Topología de red
21

22. ¿Qué son las SDN?
• Es un sistema que permitirá a los administradores controlar y
administrar sus redes dinámicamente.
• Es la posibilidad de programar la infraestructura de redes, es
decir ingresar código.
• Normalmente las redes actuales son rígidas se requiere
configurar equipo por equipo para ingresar a switch o router
y recompilar.
22

23. Características de SDN
• Infraestructura programable
• Administración centralizada
• Abstracción de la red, separa el plano de control del plano
de datos
• Flexibilidad y actualización en tiempo real
• Automatización
• Open source neutralidad del fabricante
23

24. Desafíos para implementar
SDN
• Cambios en el modelo de negocio
• Definir casos de uso
• Garantizar la funcionalidad
• Los despliegues rápidos no pueden tomar días
24

25. Beneficios de SDN
• Provee mayor control y flexibilidad
• Reducción de costos y tiempo
• Adaptación a las necesidades del negocio
• TI va ser el negocio
25

26. Ingenieros de redes
26

27. Enlaces
• https://www.cisco.com/c/es_pe/solutions/software-defined-
networking/overview.html
• https://www.opennetworking.org/sdn-definition/
• http://repositorio.ucp.edu.co:8080/jspui/bitstream/10785/2788/
2/CDMIST97.pdf
• http://searchdatacenter.techtarget.com/es/definicion/Redes-
definidas-por-software-SDN
• http://www.networkworld.es/networking/cinco-pasos-para-
implementar-sdn-con-exito
• http://tesis.pucp.edu.pe/repositorio/handle/123456789/7149
• http://informatica.ucm.es/iv-semana-de-la-informatica-2018
27
