Testing TCP bandwidth entre hosts con Iperf
$ sudo mn --switch user --test iperf
Results: [‘54.9 Mbits/sec', '60.6 Mbits/sec']
$ sudo mn --switch ovsk --test iperf
Results: ['7.06 Gbits/sec', '7.06 Gbits/sec']
Note que en el primer caso se consigue un BW en Iperf TCP mucho
menor que comparado a la vista en el segundo caso usando el
switch kernel](https://image.slidesharecdn.com/presentacincomsoc-170629122341/75/Capacitacion-de-SDN-para-COMSOC-UNI-78-2048.jpg)
Subido porOpen Networking Perú (Opennetsoft)
Capacitación de SDN para COMSOC UNI
Este documento presenta una introducción a las Redes Definidas por Software (SDN) y la programación en el plano de datos (P4). Explica los problemas de las redes convencionales y cómo SDN y P4 permiten una mayor programabilidad, flexibilidad y agilidad en la red. También resume los conceptos clave como OpenFlow, controladores SDN de código abierto y casos de uso comunes para SDN.
En este documento
Desarrollado con IA
Presenta el concepto de redes definidas por software (SDN) y la biografía del presentador.
Describe las problemáticas en las redes convencionales, incluyendo equipos propietarios y la teoría versus la práctica.
Analiza la evolución de redes, destacando cambios en aplicaciones y la transición de CLIs a APIs y códigos abiertos.
Explora tendencias importantes como cambios en tráfico, servicios en la nube y la necesidad de innovación más rápida.
Discute la necesidad de rediseñar redes para una gestión más simple, interoperabilidad y velocidad de innovación.
Presenta los conceptos de SDN y NFV, sus características y oportunidades, enfatizando la reducción de costos.
Define SDN y compara sus diferentes modelos, incluyendo Open SDN, Hybrid SDN y Overlay SDN.
Historia de OpenFlow, su evolución y comparativa de versiones 1.0 y 1.3.
Detalla la tabla de flujos, componentes y canal de comunicación entre el switch y el controlador.
Discute el funcionamiento de controladores OpenFlow, sus tipos, y problemas de configuración en tiempo de ejecución.
Explora las nuevas programaciones en P4 y casos de uso en ciberseguridad y redes.
Provide configuraciones para Mininet y uso de herramientas para simular flujos de red y controladores.
Espacio para preguntas, fomentando la interacción y claridad sobre los temas discutidos.
Más contenido relacionado
Similar a Capacitación de SDN para COMSOC UNI
Capacitación de SDN para COMSOC UNI
- 1. Redes Definidas porSoftware: Un nuevo enfoque en la Red Javier Richard Quinto A. javierquinto@opennetsoft.com jquinto@inictel-uni.edu.pe INICTEL-UNI
- 2. Quien soy yo? - Magister en Ing. de la Computación. - Investigador del INICTEL-UNI (10’) - Forma parte del grupo de investigación GIRA (PUCP) e INTRIG (UNICAMP) - Lidero el proyecto: Nuevas tecnologías en SDN/Openflow y P4, INICTEL-UNI - Miembro del proyecto de despliegue y documentación de nuevos servicios para eduroam Latino América, RNP e INICTEL-UNI -Mis fortalezas: SDN, P4, NFV, Cloud, Seguridad IPv4/IPv6, AAA/802.1x @opennetsoft fb.com/ opennetsoft Sigueme a:
- 3. Problematica y Estrategiasde Solución en las Redes Convencionales

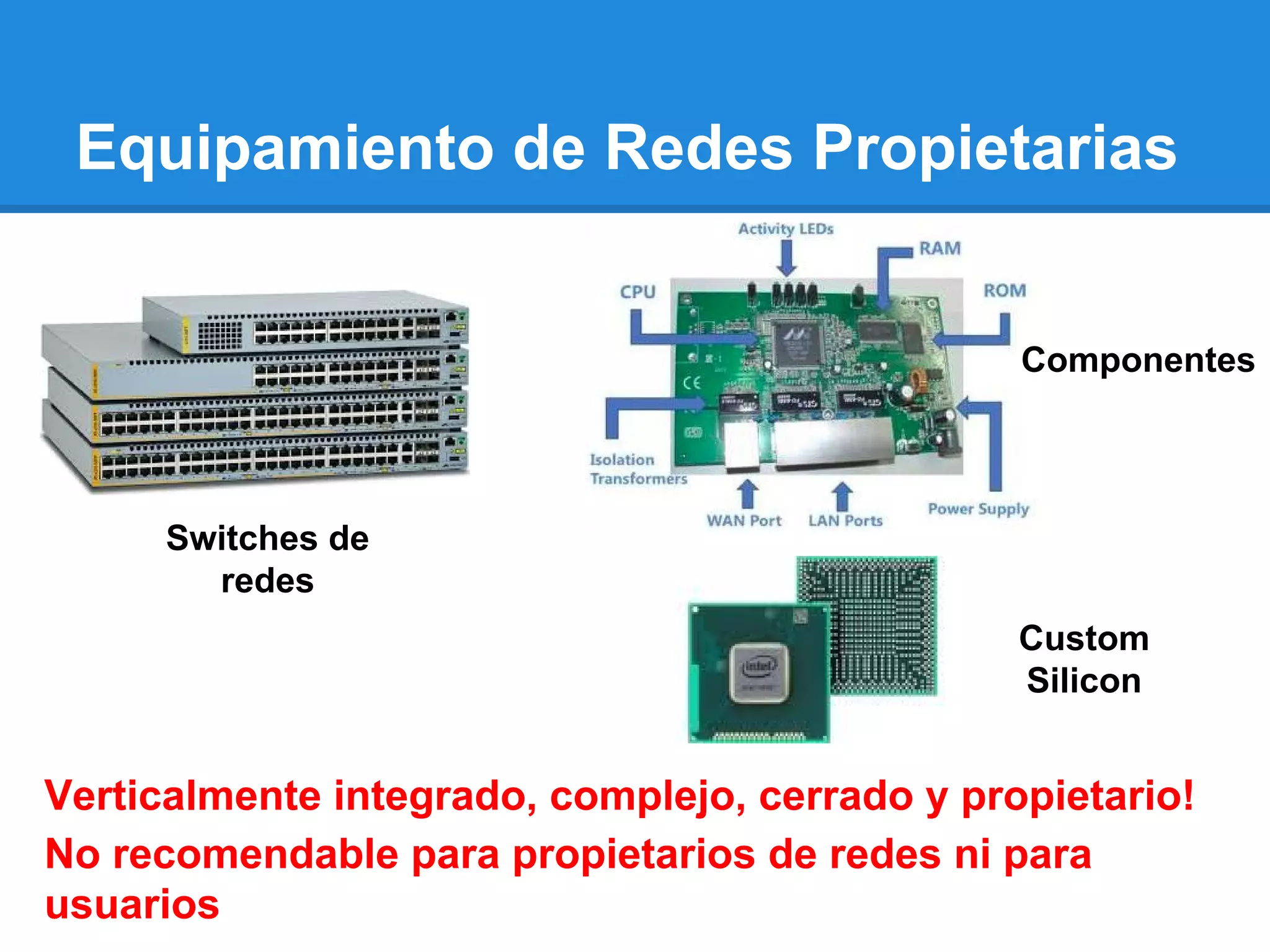

- 4. Equipamiento de RedesPropietarias Verticalmente integrado, complejo, cerrado y propietario! Custom Silicon Switches de redes Componentes No recomendable para propietarios de redes ni para usuarios

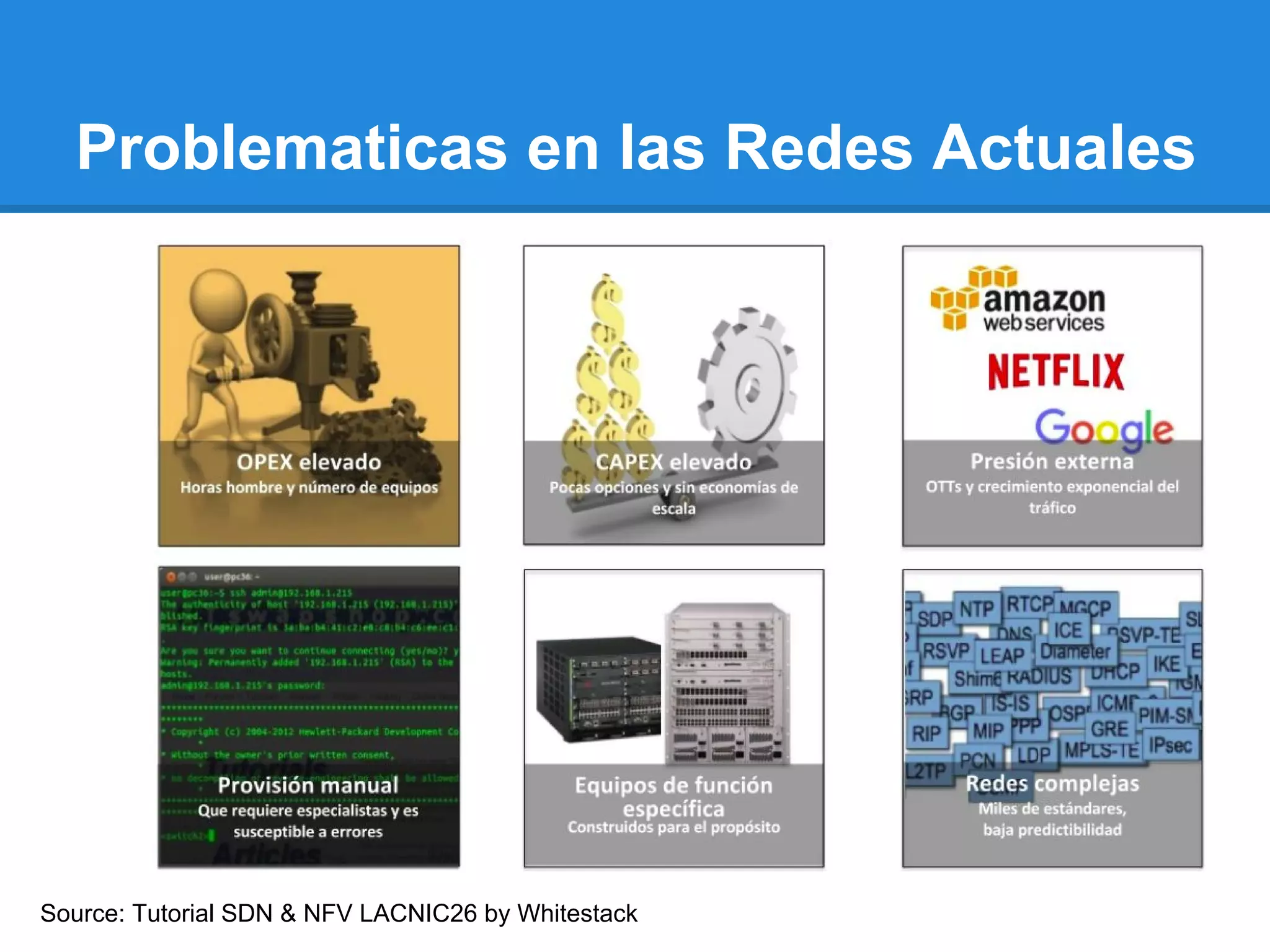

- 5. Problematicas en lasRedes Actuales Source: Tutorial SDN & NFV LACNIC26 by Whitestack

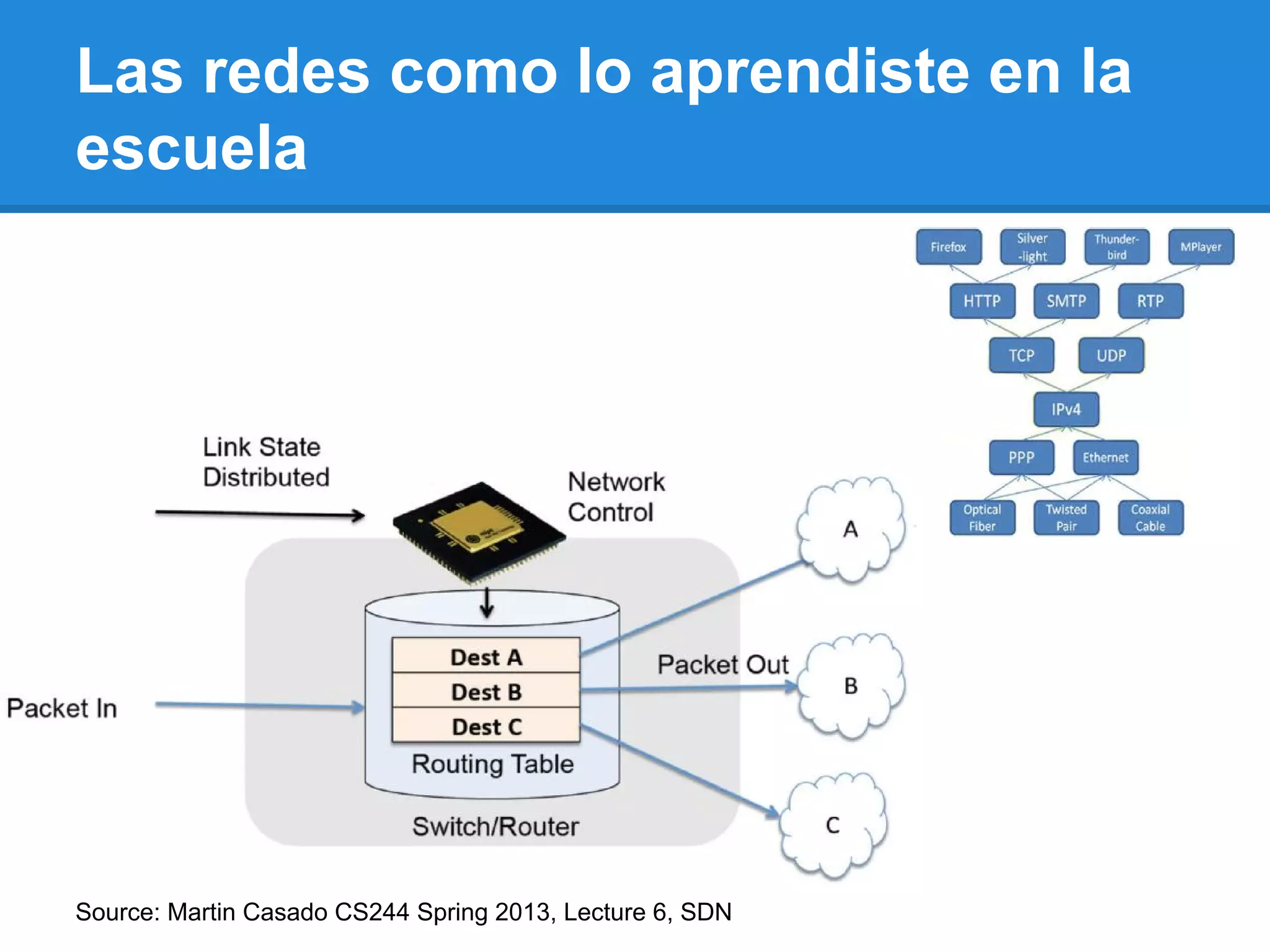

- 6. Las redes comolo aprendiste en la escuela Source: Martin Casado CS244 Spring 2013, Lecture 6, SDN

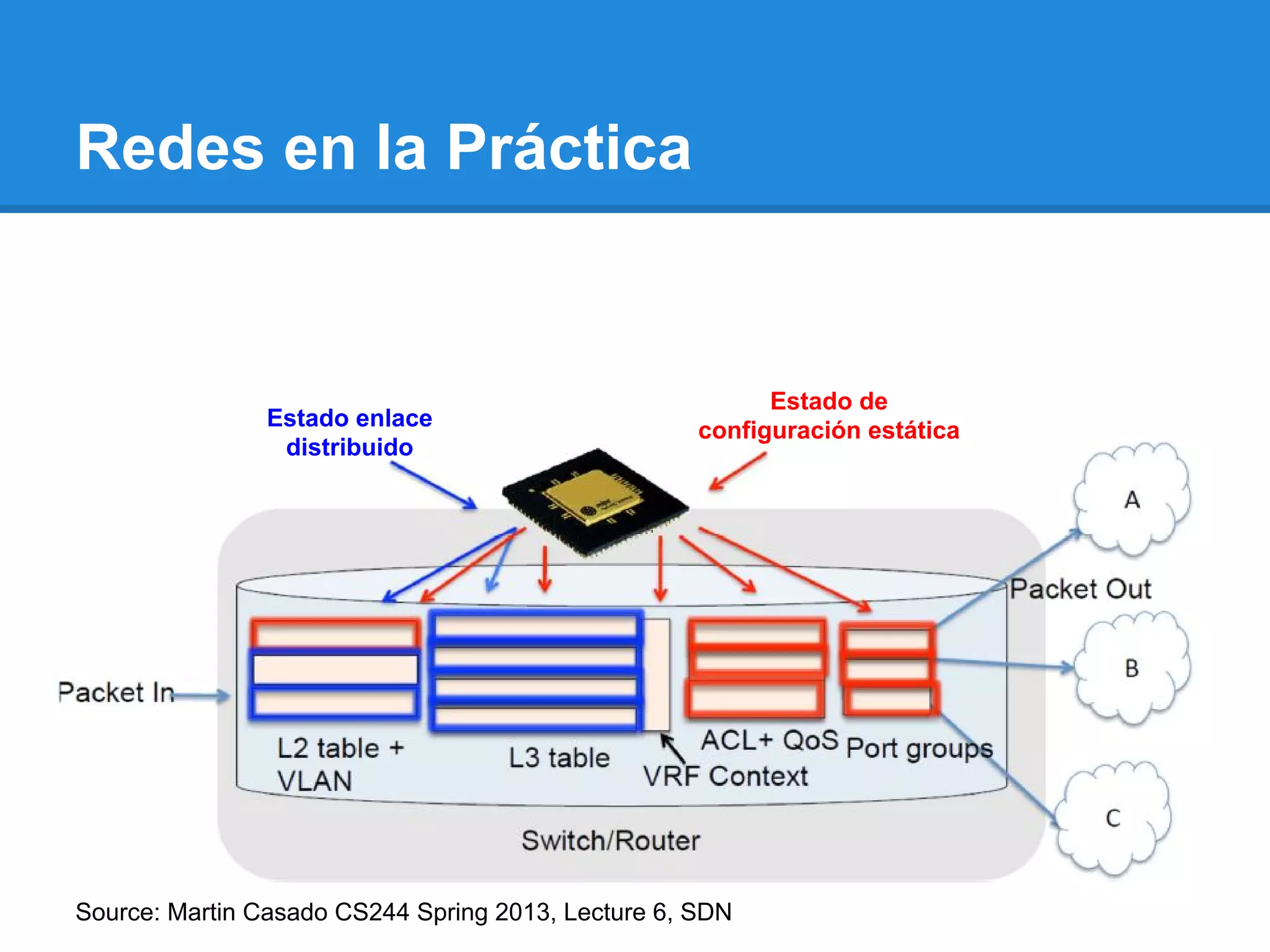

- 7. Redes en laPráctica Estado enlace distribuido Estado de configuración estática Source: Martin Casado CS244 Spring 2013, Lecture 6, SDN

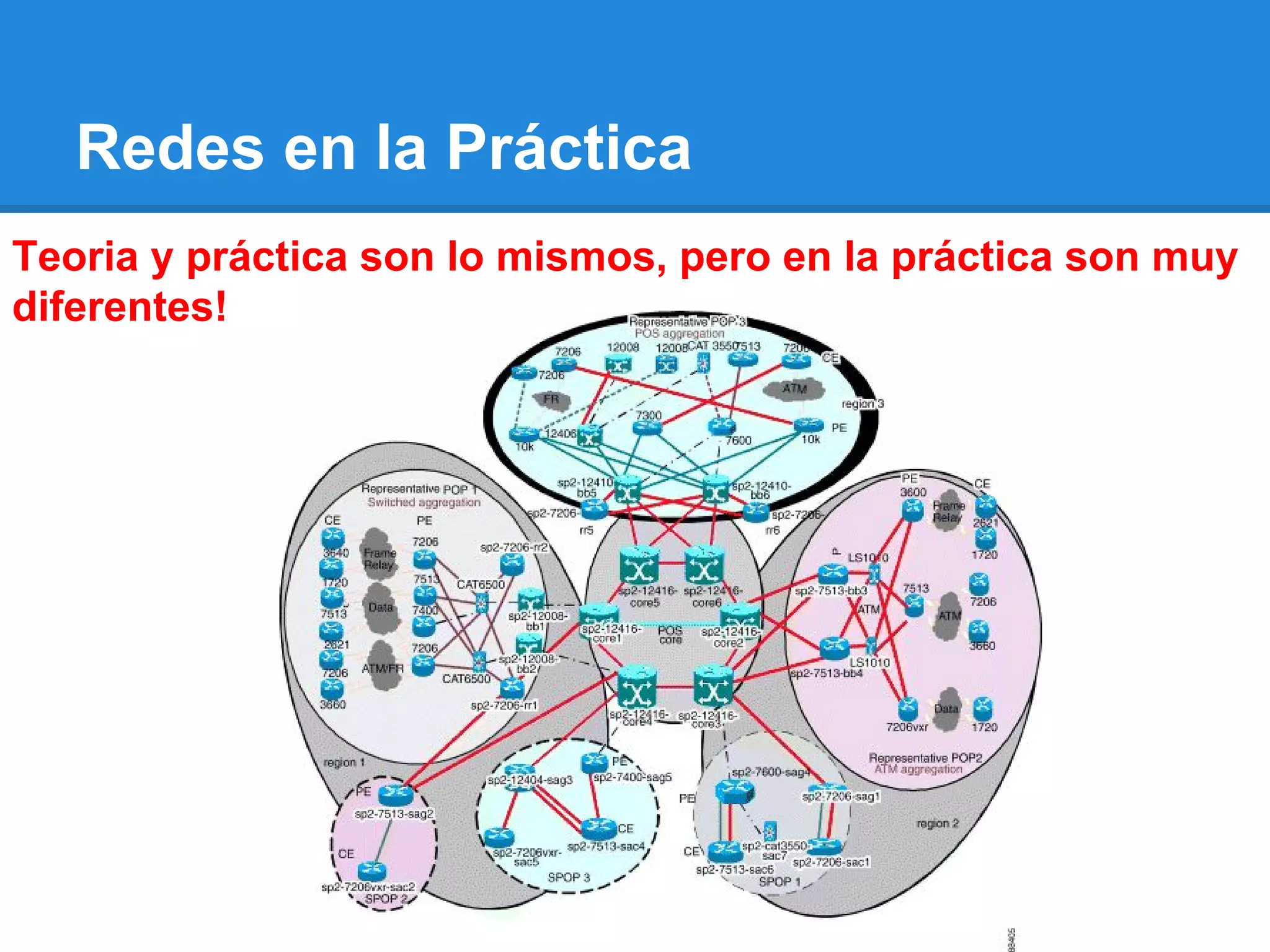

- 8. Redes en laPráctica Teoria y práctica son lo mismos, pero en la práctica son muy diferentes!

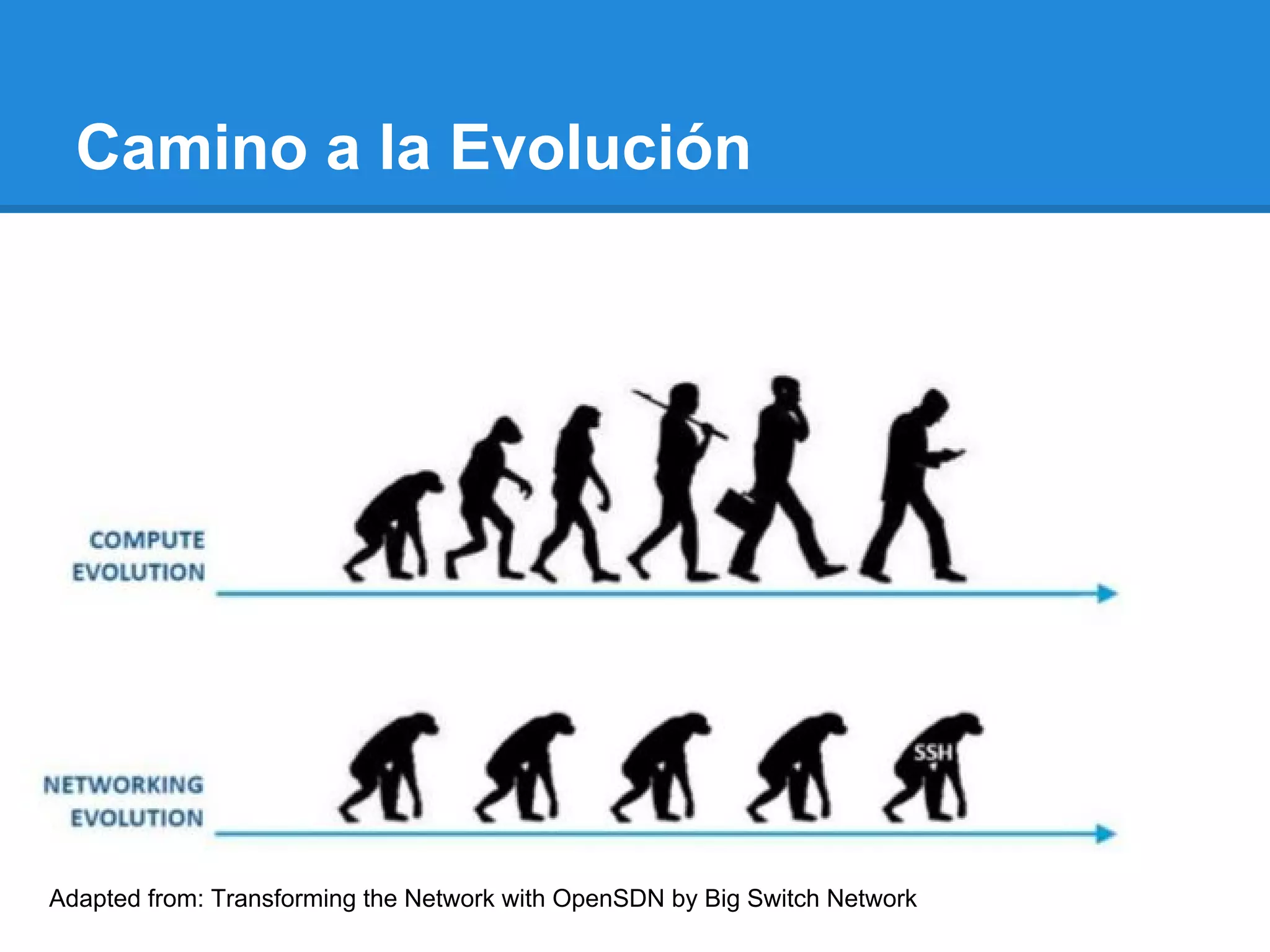

- 9. Camino a laEvolución Adapted from: Transforming the Network with OpenSDN by Big Switch Network

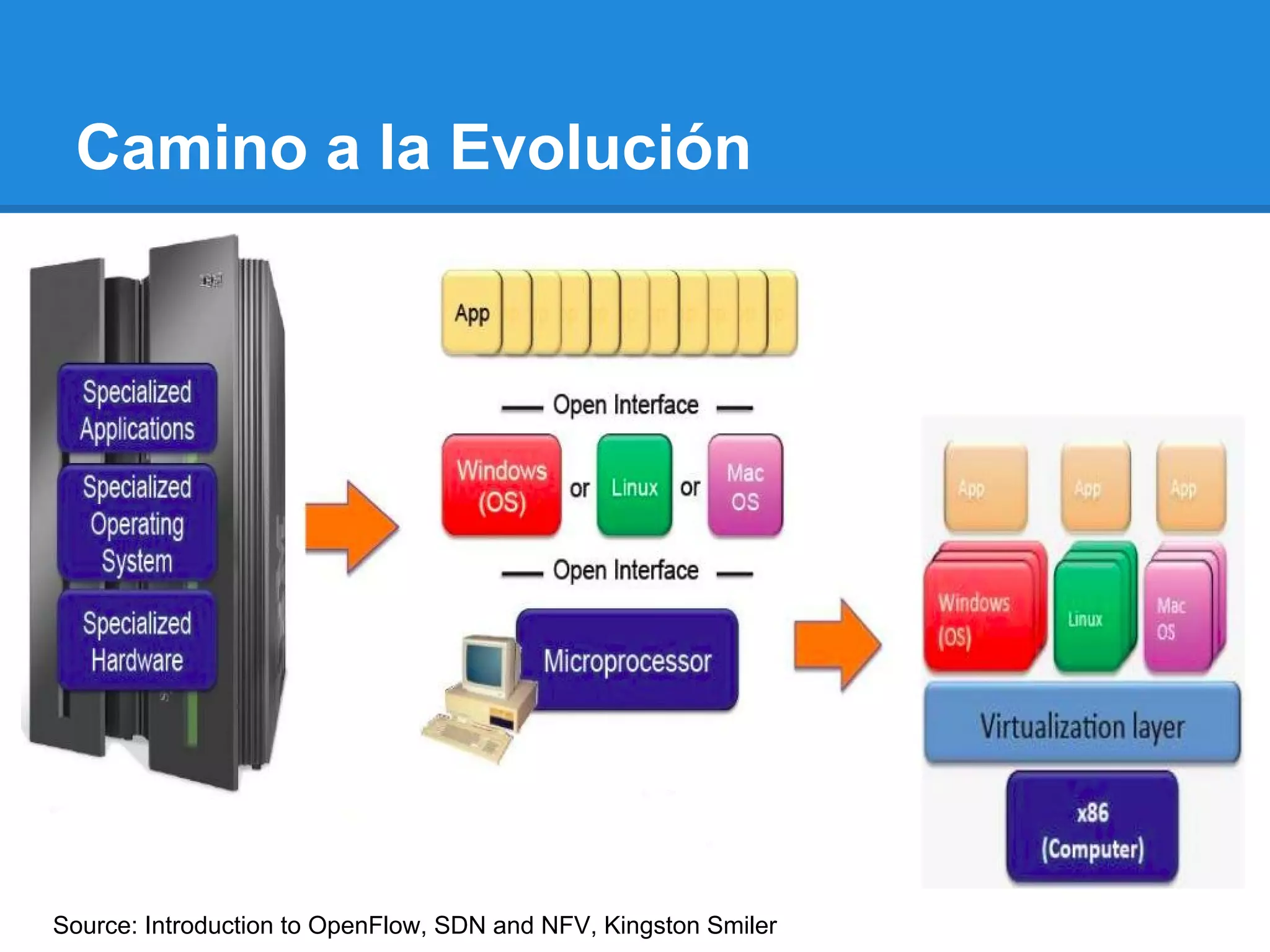

- 10. Camino a laEvolución Source: Introduction to OpenFlow, SDN and NFV, Kingston Smiler
- 11. Camino a laEvolución Custom Silicon Merchant Silicon Facebook

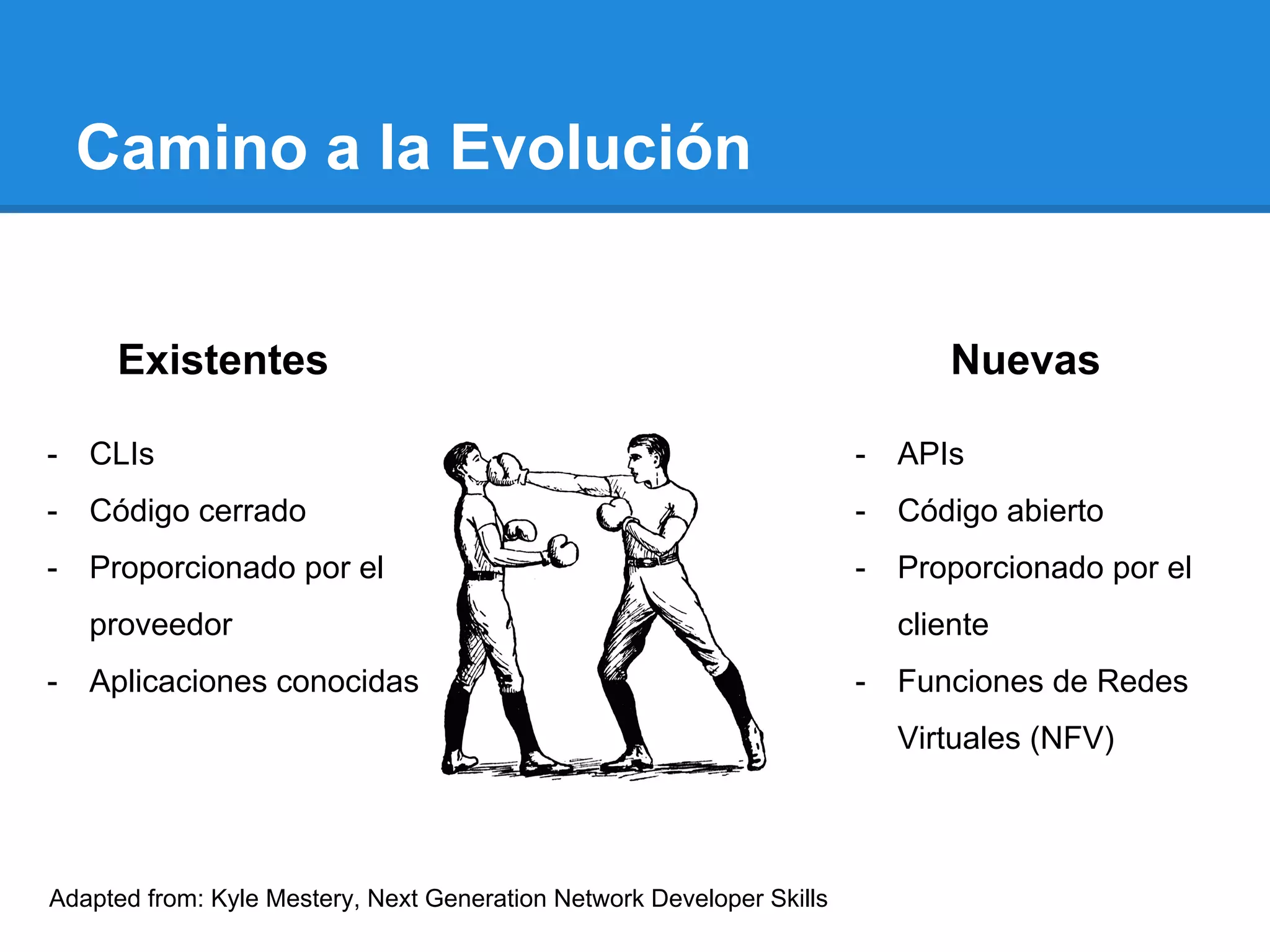

- 12. Camino a laEvolución Existentes - CLIs - Código cerrado - Proporcionado por el proveedor - Aplicaciones conocidas Nuevas - APIs - Código abierto - Proporcionado por el cliente - Funciones de Redes Virtuales (NFV) Adapted from: Kyle Mestery, Next Generation Network Developer Skills
- 13. La Tendencia enComputación - Cambios en los patrones de tráfico. - El consumismo de IT - El aumento de los servicios en la nube - Big Data significa más ancho de banda
- 14. La Tendencia enComputación Verticalmente integrado Cerrado, propietario Innovación lenta Horizontal Interfaces abiertas Rápida inovación
- 15. Rediseñar la Red! Planode Datos: Streaming de paquetes Forward, Filter, Buffer, Mark, rate-limit, and measure packets Source: Adapted from J. Rexford
- 16. Rediseñar la Red! Planode Control: Algoritmos Distribuidos Seguimientos en los cambios de la topología, rutas computarizadas, instalación de nuevas reglas Source: Adapted from J. Rexford
- 17. Rediseñar la Red! Recogermediciones y configurar equipamientos Plano de Gestión: Escala de tiempo Source: Adapted from J. Rexford

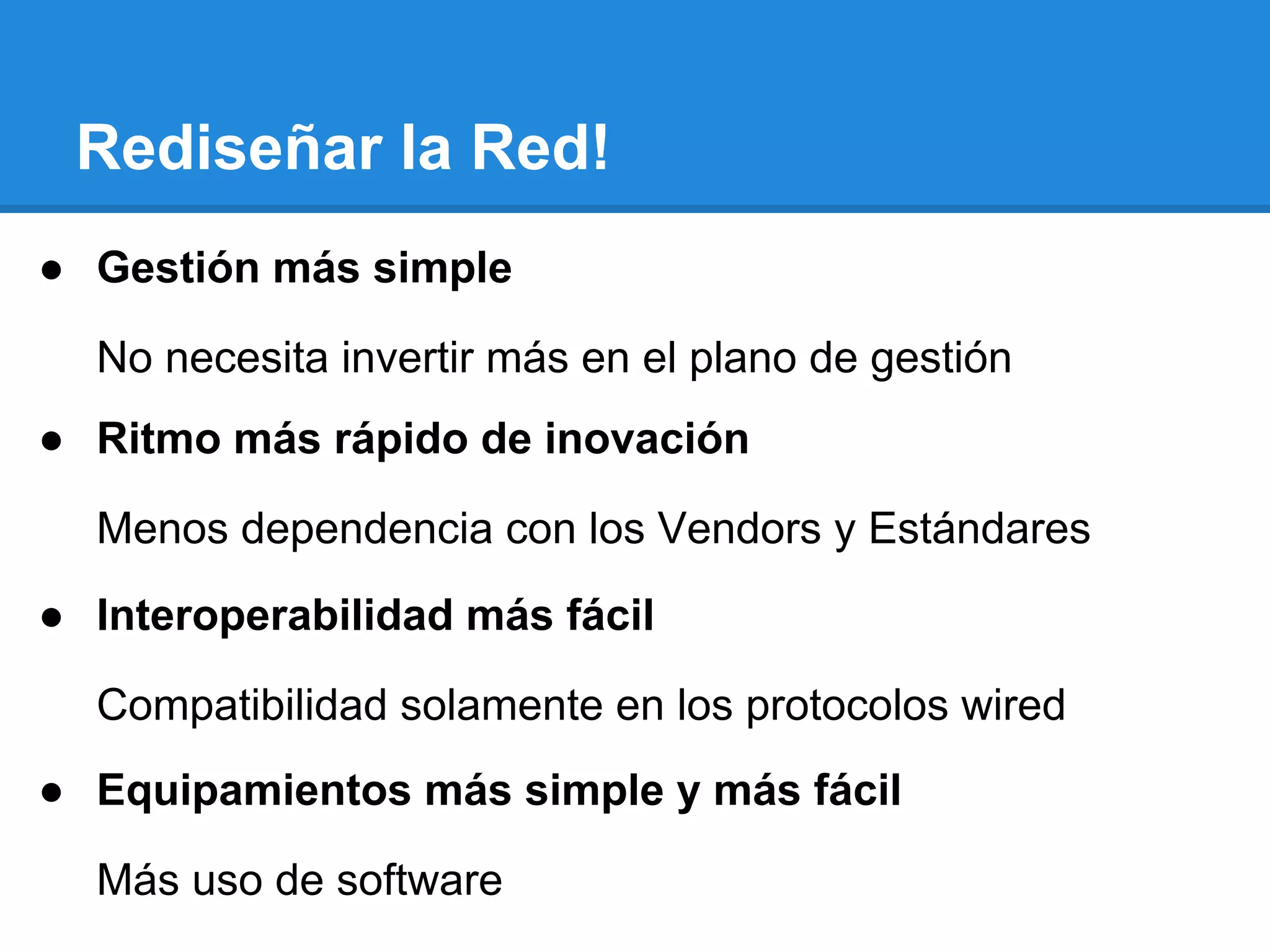

- 18. Rediseñar la Red! ●Gestión más simple No necesita invertir más en el plano de gestión ● Ritmo más rápido de inovación Menos dependencia con los Vendors y Estándares ● Interoperabilidad más fácil Compatibilidad solamente en los protocolos wired ● Equipamientos más simple y más fácil Más uso de software
- 19.
- 20.
- 21. Redes Definidas porSoftware (SDN) Plano logicamente centralizado API al Plano de Datos (e.g., OpenFlow) Inteligente & Lento Tonto & Rápido Source: Adapted from J. Rexford
- 22. Redes Definidas porSoftware (SDN) Source: https://www.opennetworking.com Directamente Programable Agilidad y Flexibilidad Centralmente gestionado Estándares abiertos y neutral al vendor
- 23. Redes Definidas porSoftware (SDN) Nuevas habilidades y oportunidades Herramientas sofisticadas Reduce CapEx/OpEx
- 24. Redes Definidas porSoftware (SDN)

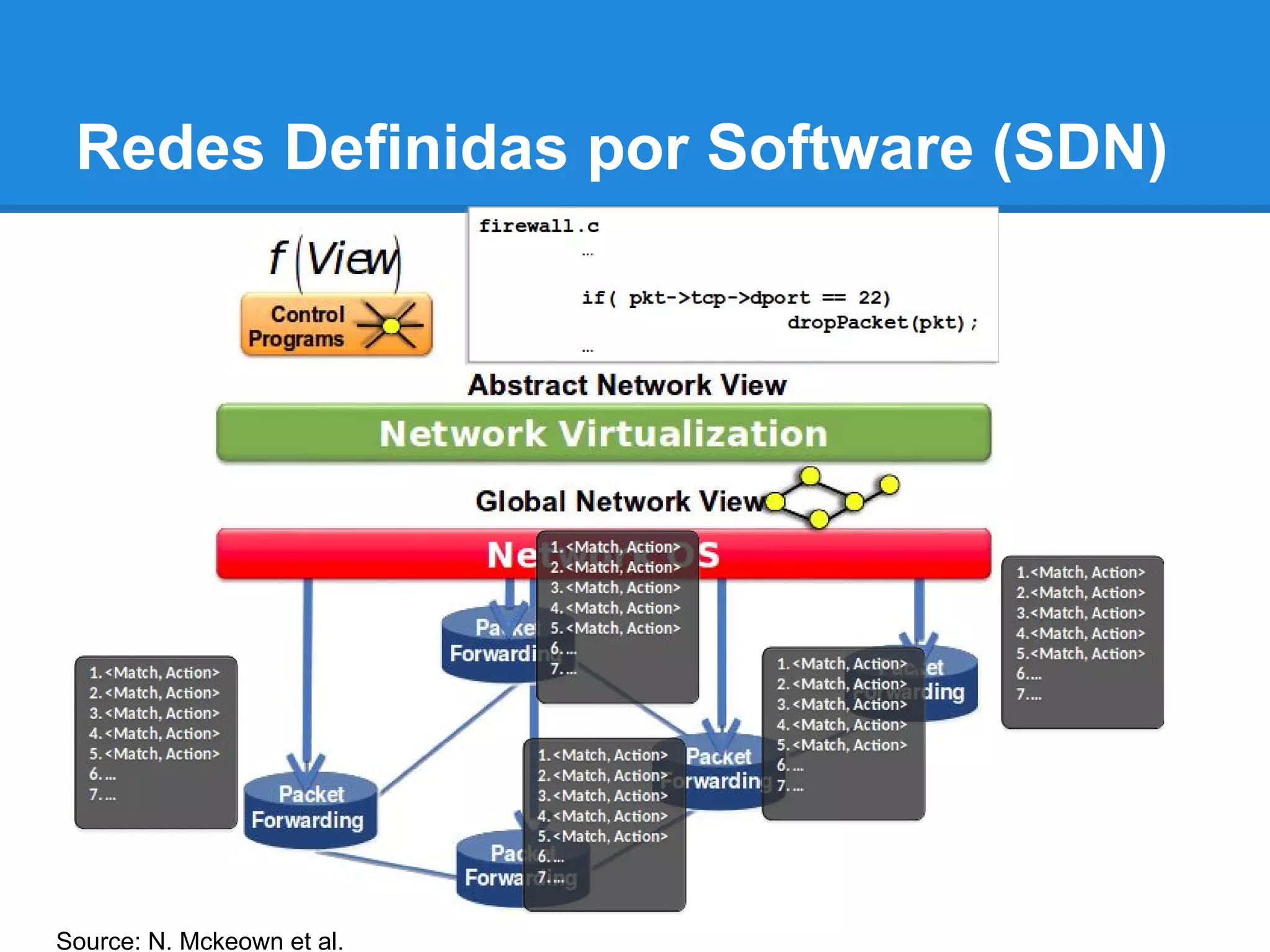

- 25. Redes Definidas porSoftware (SDN) Source: N. Mckeown et al.
- 26. Redes Definidas porSoftware (SDN)
- 27. Funciones de RedesVirtuales (NFV) - Hardware commodity Source: https://www.opennetworking.com , Network Function Virtualization: Perspectivas, Realidades e Desafios - Ahorro en espacio y energía - Innovación más rápida - Asignación flexible de recursos - Multiplicidad de usuarios - Mayor rentabilidad
- 28. Open Networking Source: Porquélos Tier-1 están adoptando las SDN y nFV?, whitestack
- 29.
- 30.
- 31. Sources: Ahmad Rostami,Ericsson Research (Kista): http://www.itc26.org/fileadmin/ITC26_files/ITC26-Tutorial-Rostami.pdf and Uwe Michel, T-Systems Flexibilidad y Programabilidad en la Red (SDN & NFV)
- 32.
- 33. Modelo: Open SDN -Estándard abiertos - Software de código abierto - APIs and SDKs - Hardware abierto

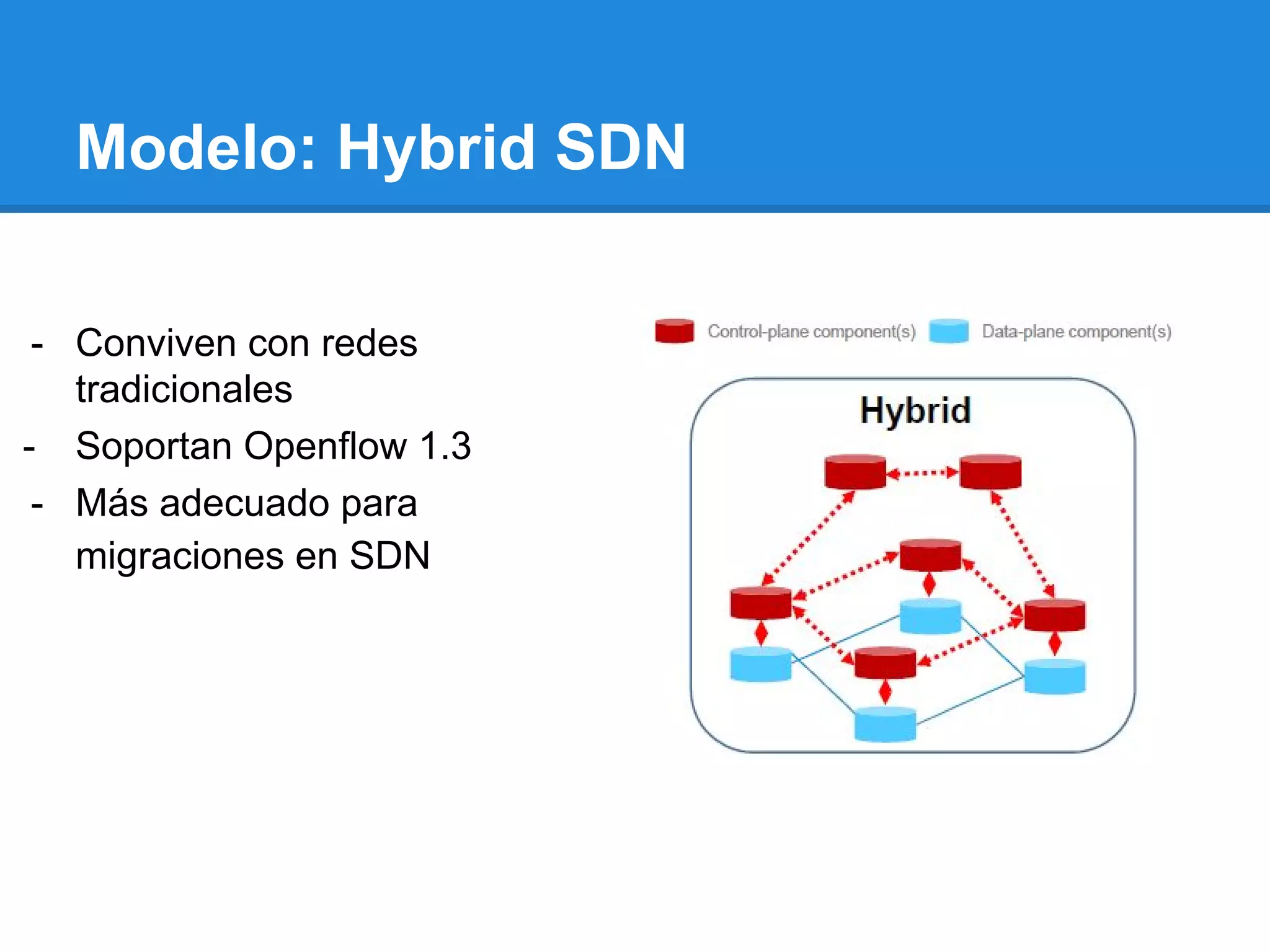

- 34. Modelo: Hybrid SDN -Conviven con redes tradicionales - Soportan Openflow 1.3 - Más adecuado para migraciones en SDN

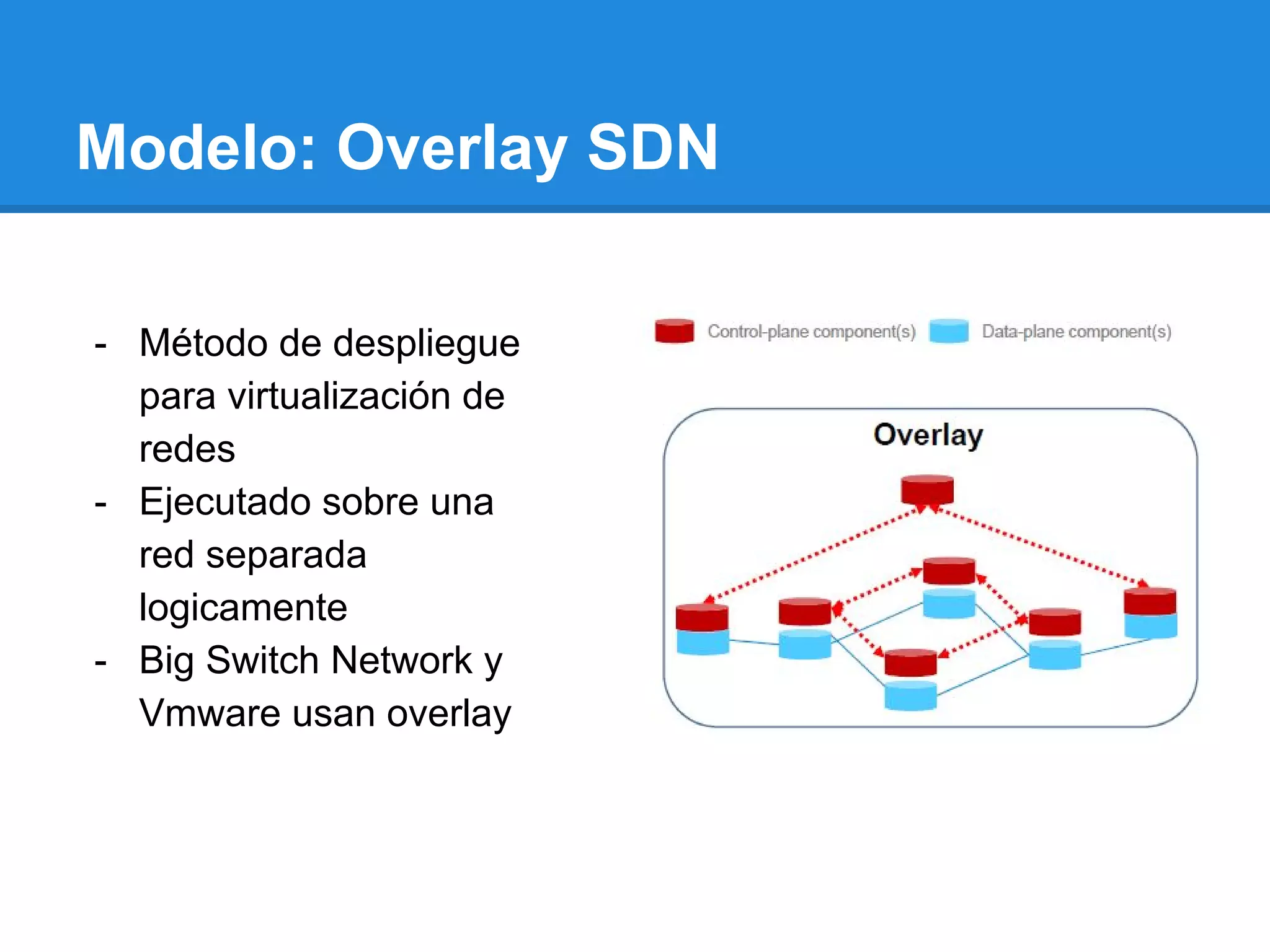

- 35. Modelo: Overlay SDN -Método de despliegue para virtualización de redes - Ejecutado sobre una red separada logicamente - Big Switch Network y Vmware usan overlay
- 36. Protocolo OpenFlow ysu Evolución

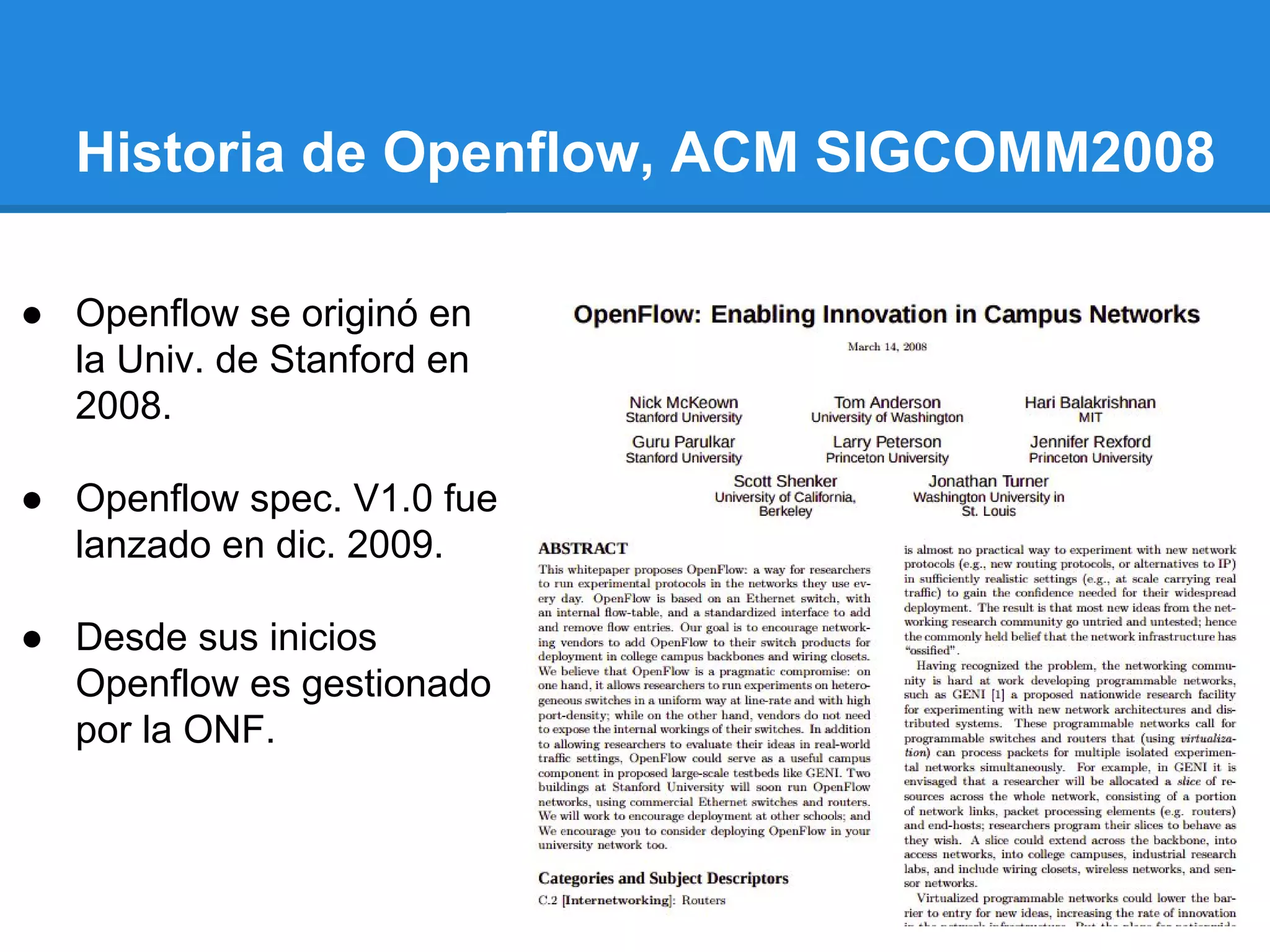

- 37. Historia de Openflow,ACM SIGCOMM2008 ● Openflow se originó en la Univ. de Stanford en 2008. ● Openflow spec. V1.0 fue lanzado en dic. 2009. ● Desde sus inicios Openflow es gestionado por la ONF.

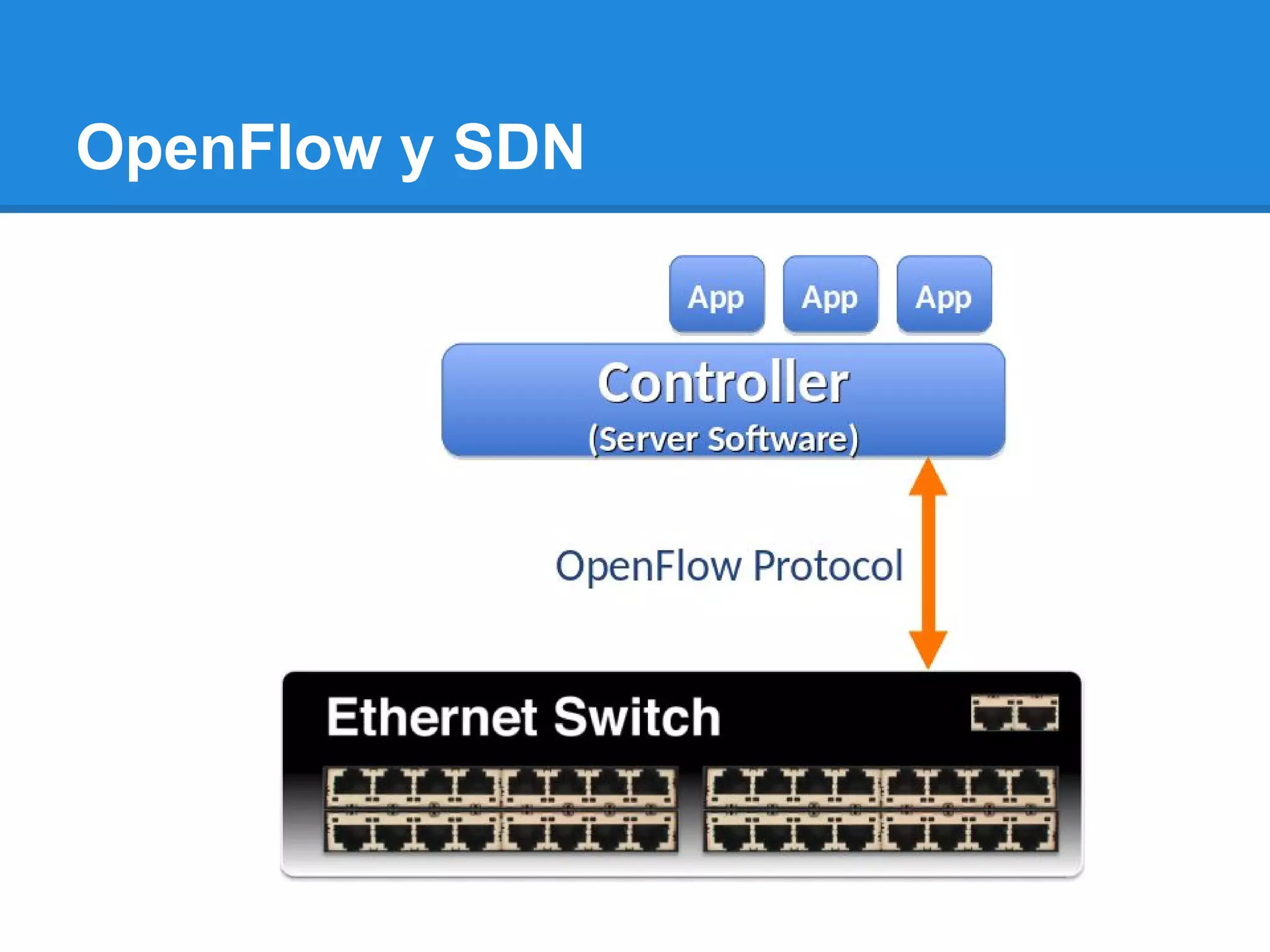

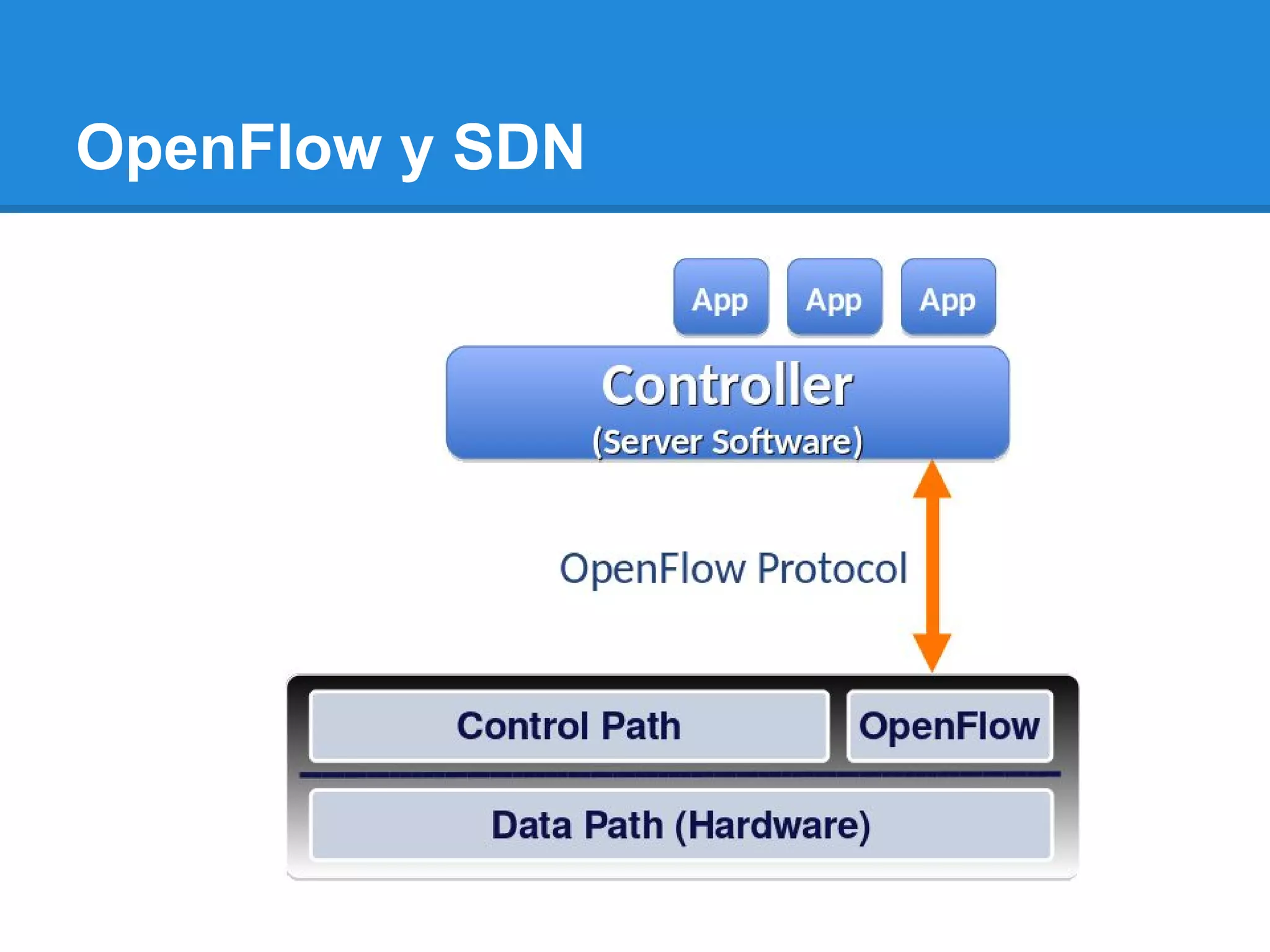

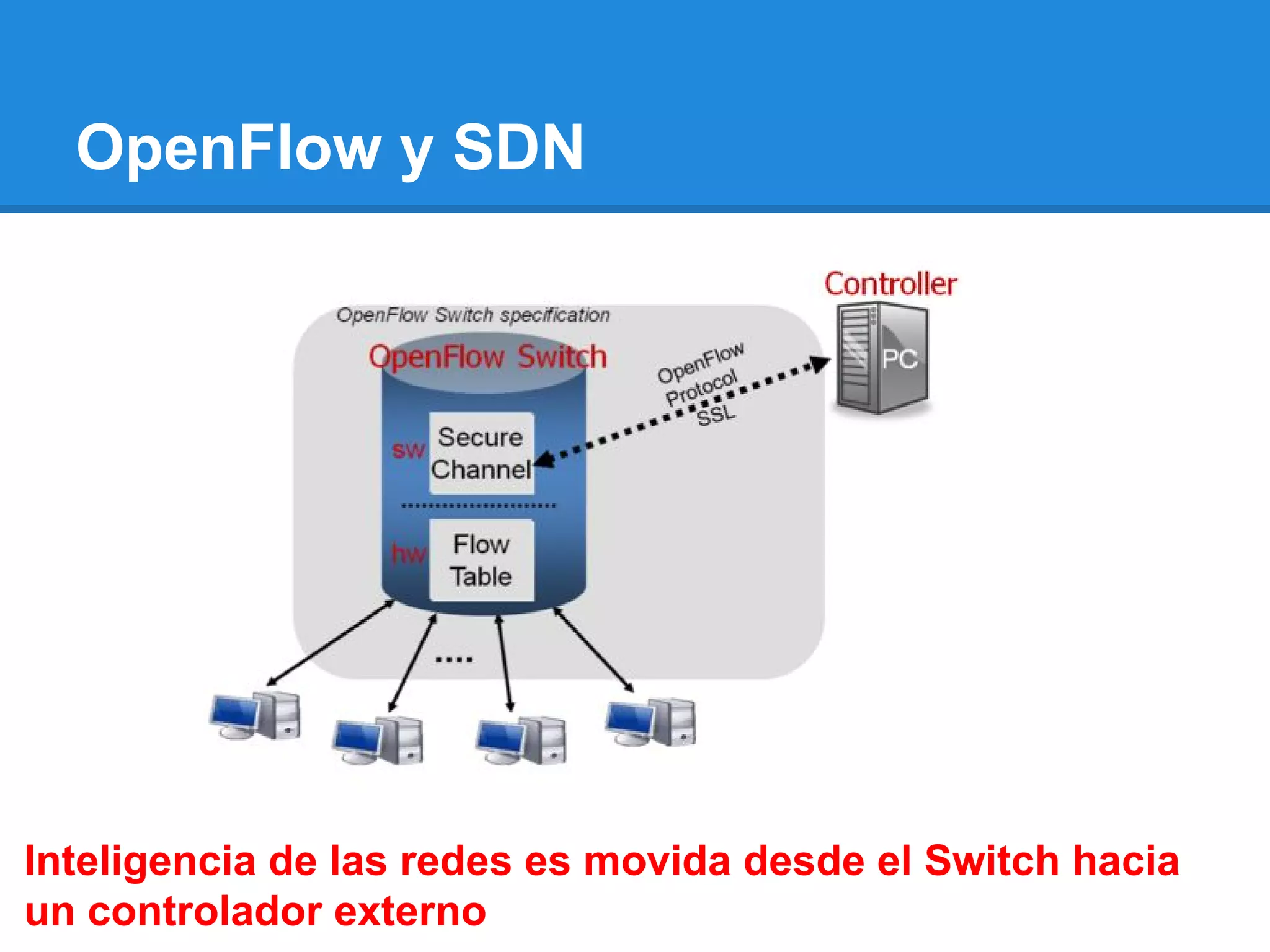

- 38. OpenFlow y SDN Inteligenciade las redes es movida desde el Switch hacia un controlador externo
- 39.
- 40.
- 41. Entradas de tablade flujos Source: https://www.sdxcentral.com/sdn/definitions/what-is-openflow/

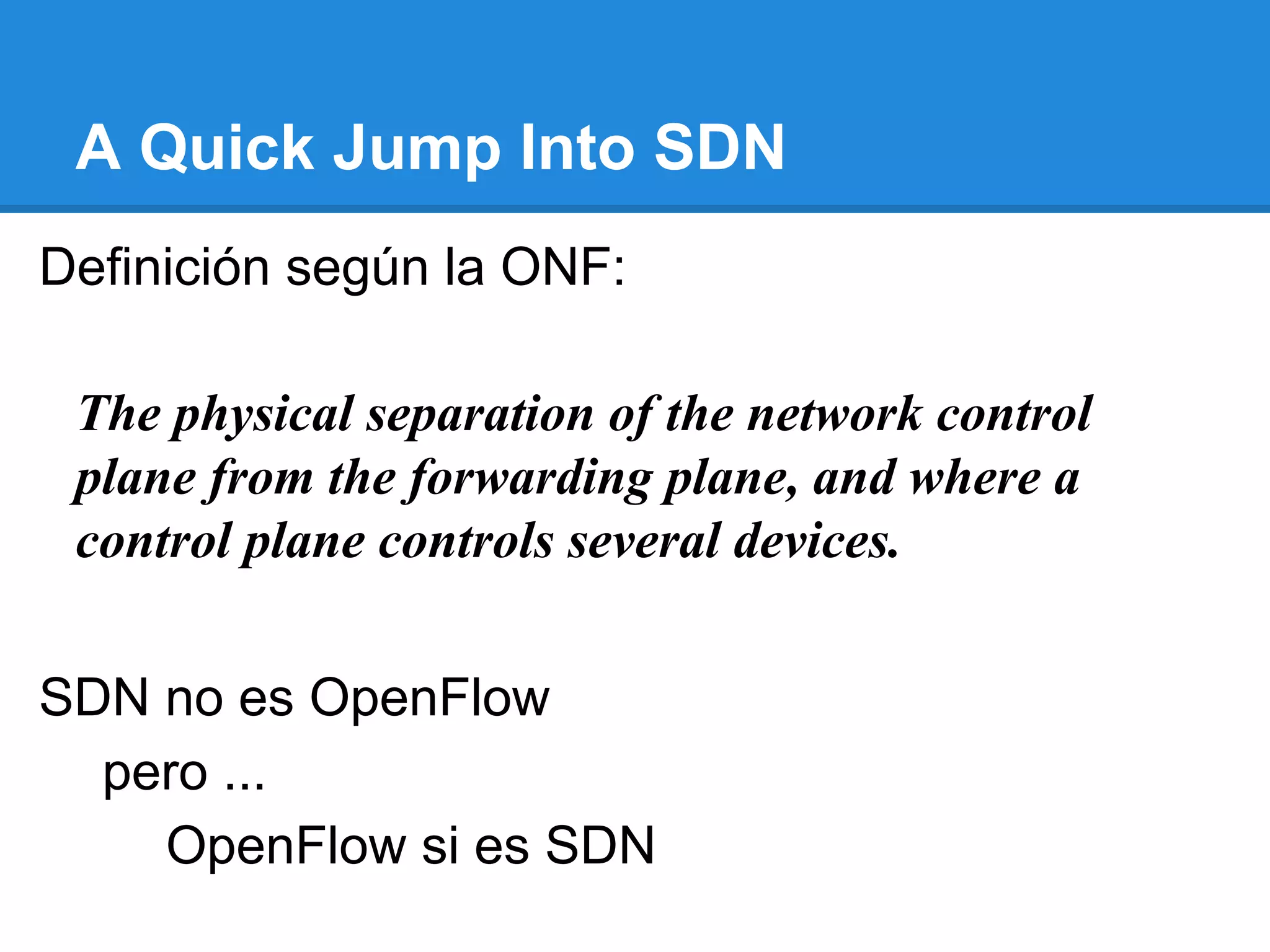

- 42. A Quick JumpInto SDN SDN no es OpenFlow pero ... OpenFlow si es SDN The physical separation of the network control plane from the forwarding plane, and where a control plane controls several devices. Definición según la ONF:

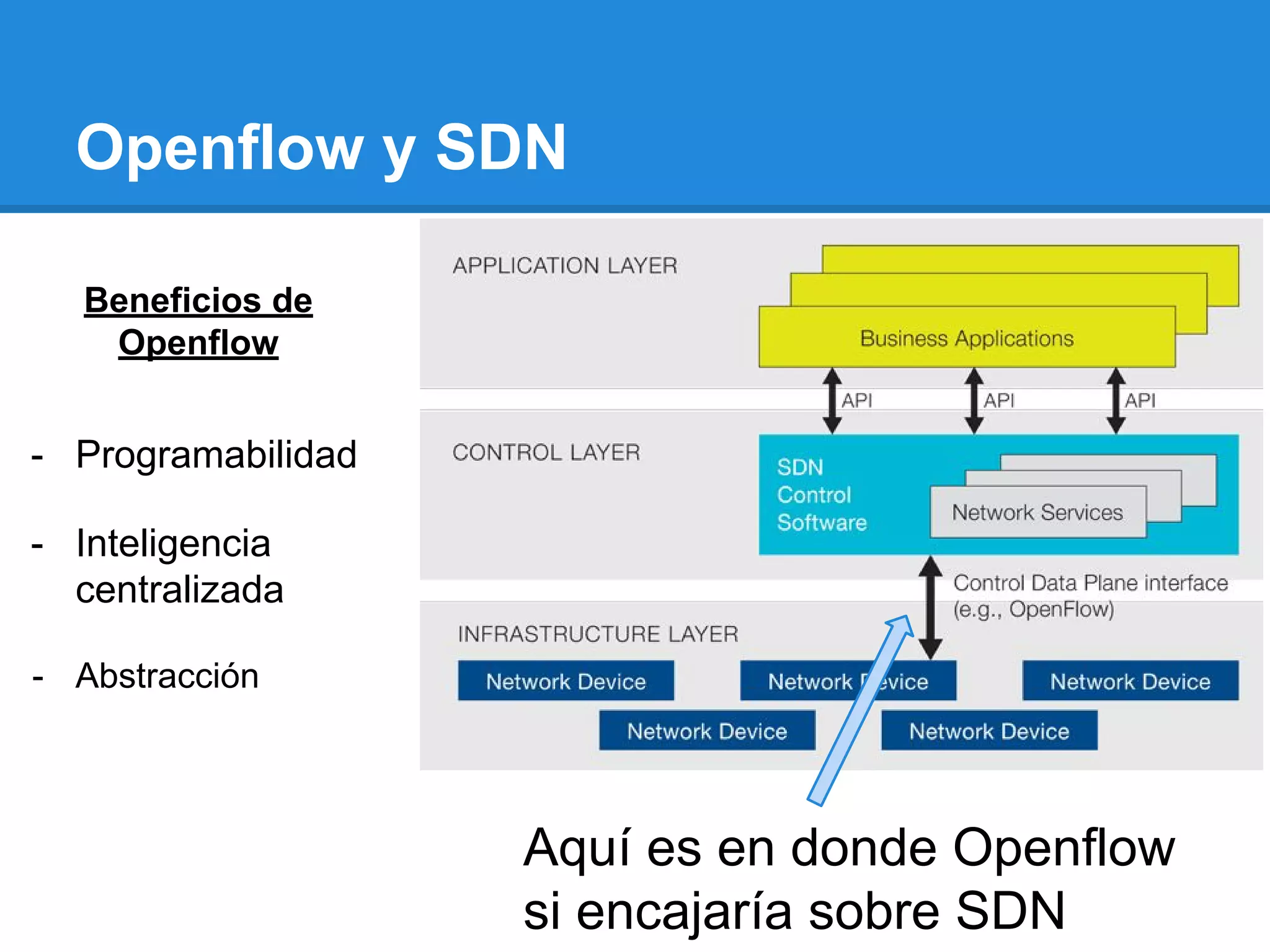

- 43. Openflow y SDN Aquíes en donde Openflow si encajaría sobre SDN Beneficios de Openflow - Programabilidad - Inteligencia centralizada - Abstracción
- 44. OpenFlow y SDN InterfaceProgramable Permite el acceso directo y manipulación del plano de forwarding de los dispositivos de redes tales como switches y routers, ambos físicos o virtuales (basado en hypervisor). Las primitivas básicas que pueden ser usadas por una app. de software externa para programar el plano de forwarding puede ser comparada al conjunto de intrucción de un CPU.
- 45. Versions OpenFlow La másreciente versión de OpenFlow es la 1.5.1 Cada nueva versión mejora el protocolo y adiciona nuevas características Desafortunadamente los dispositivos hardware con soporte Openflow usan, en su mayoria, la versión 1.0 Version Release 0.8.0 May, 5, 2008 0.8.1 May, 20, 2008 0.8.2 Oct, 17, 2008 0.8.9 Dec, 2, 2008 0.9.0 Jul, 20, 2009 1.0 Dec, 31, 2009 1.1 Feb, 28, 2011 1.2 Dec 2011 1.3 Jun, 25, 2012 1.3.1 Sep, 6. 2012 1.3.2 Apr, 25, 2013 1.4.0 Oct, 14, 2013 1.5.0 Dec, 19, 2014 1.5.1 Mar, 26, 2015
- 46. ¿Qué versión usar? 1.0vs 1.3 Los mismos conceptos Forwarding basados en flujo. Información acerca del control de eventos en la red y modifcación del estado del equipamiento Diferentes Capacidades OpenFlow 1.3 tiene más características y cubre más aspectos que faltan en OpenFlow 1.0 ->Multiple Tables, Groups, Rate Limiting, Controller Role OpenFlow 1.0 es más simple y más fácil de implementar que 1.3. La mayor parte de los campos son opcionales. Removiendo éstas características nosotros tendríamos casi la versión 1.0

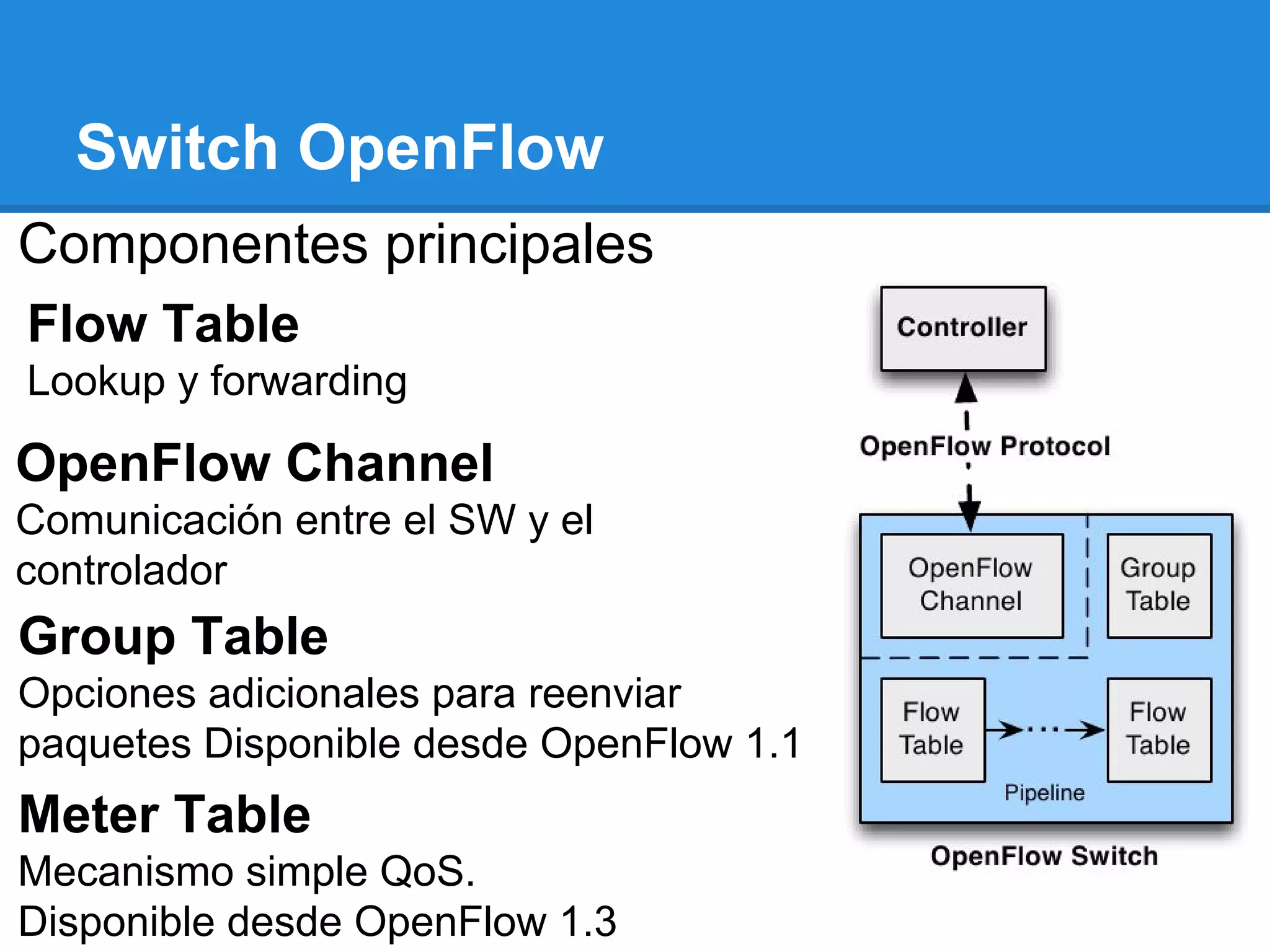

- 47. Switch OpenFlow Componentes principales GroupTable Opciones adicionales para reenviar paquetes Disponible desde OpenFlow 1.1 Flow Table Lookup y forwarding OpenFlow Channel Comunicación entre el SW y el controlador Meter Table Mecanismo simple QoS. Disponible desde OpenFlow 1.3
- 48. Tabla de Flujos Contieneentrada de flujo OpenFlow 1.0 Flow entry OpenFlow 1.3 Flow entry Analogía de la tabla de flujo vs la tabla de enrutamientoable analogy

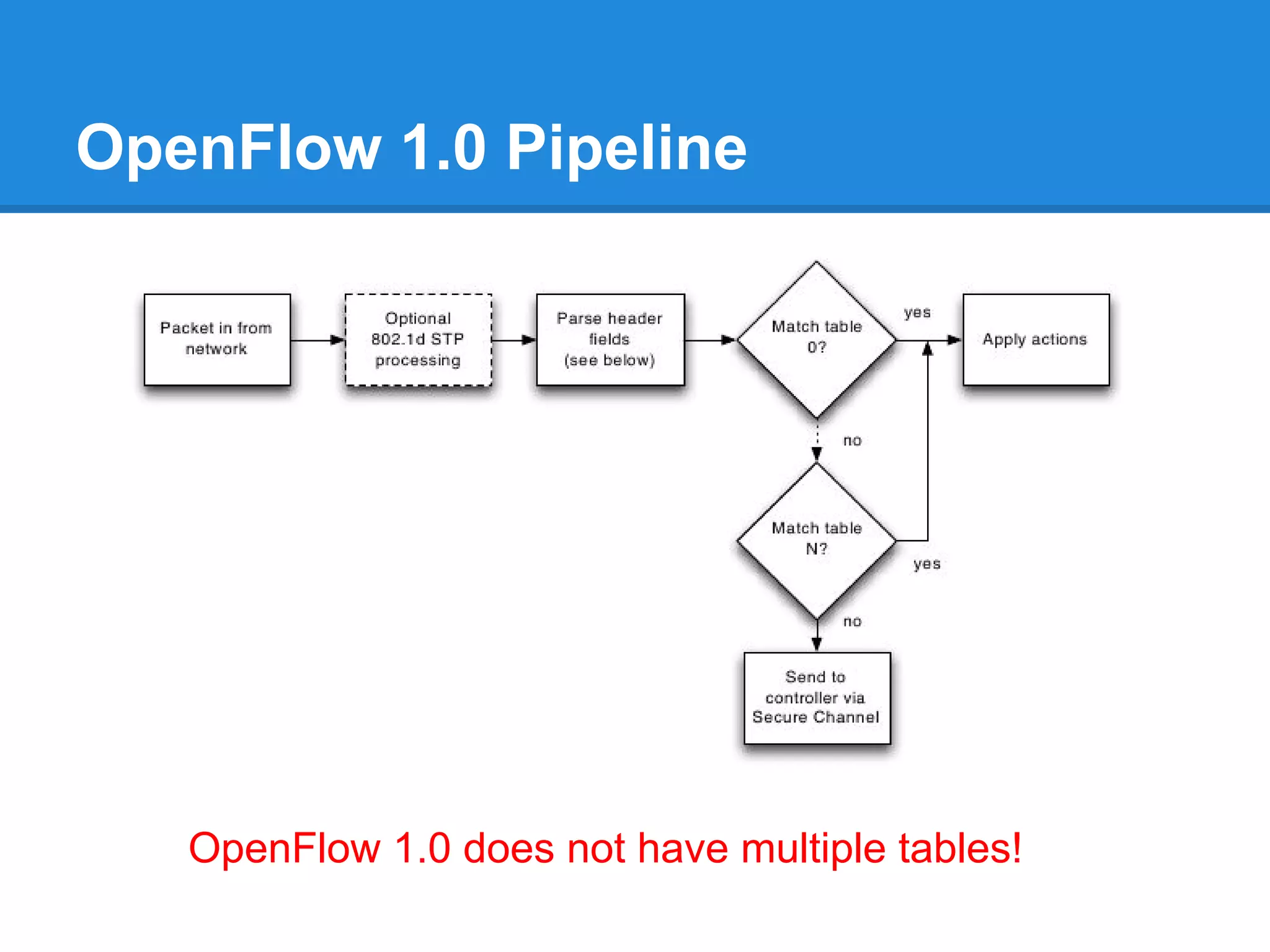

- 49. OpenFlow 1.0 Pipeline OpenFlow1.0 does not have multiple tables!

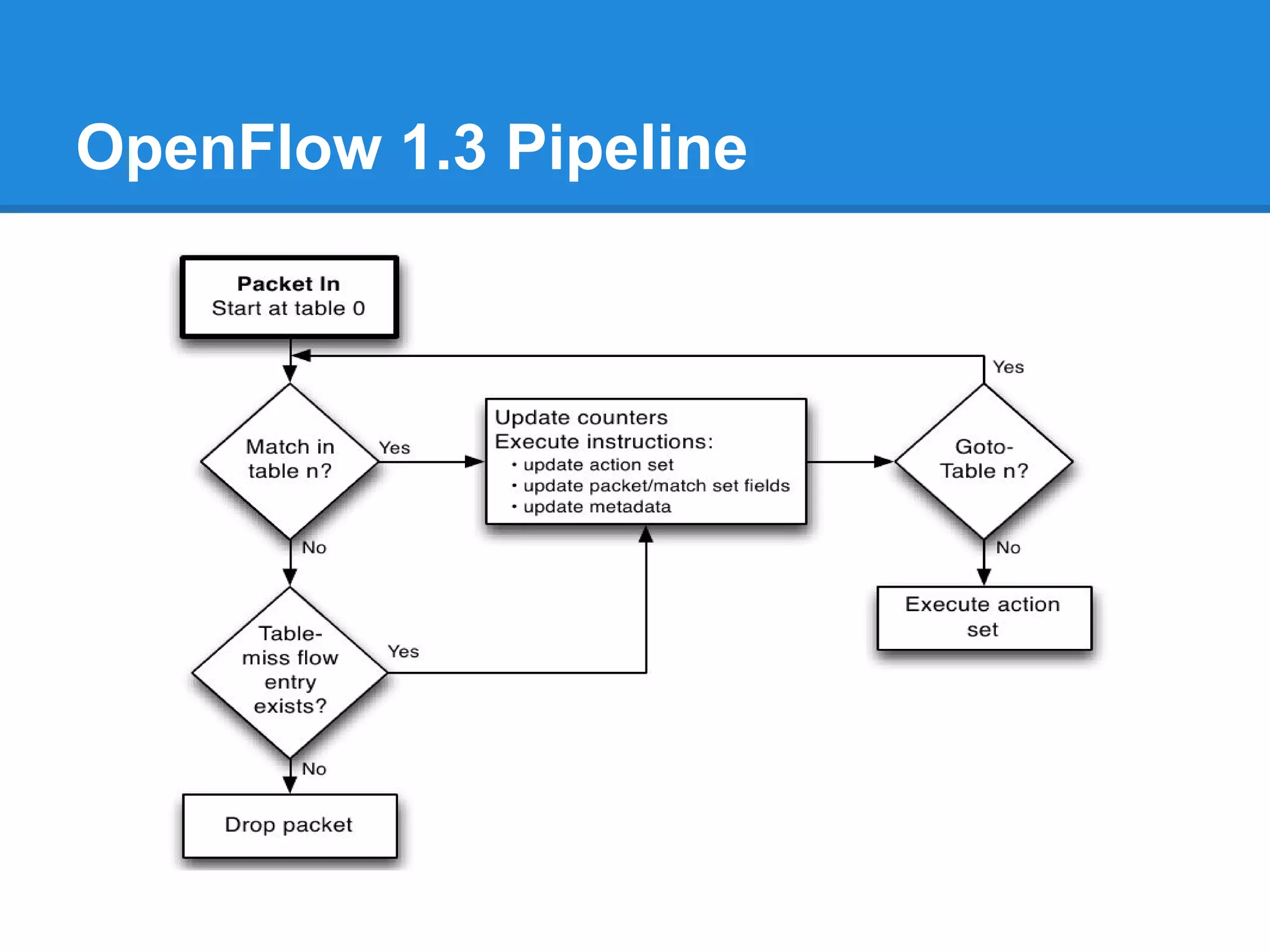

- 50.
- 51.
- 52.
- 53. OpenFlow 1.0 vsOpenFlow 1.3 Actions Output Drop Set VLAN ID Set VLAN priority Strip VLAN header Modify Ethernet, IPv4. transport src/dst address Enqueue Output Set-Queue Drop Group Push-Tag/Pop-Tag Set-Field Change-TTL OpenFlow 1.0 OpenFlow 1.3

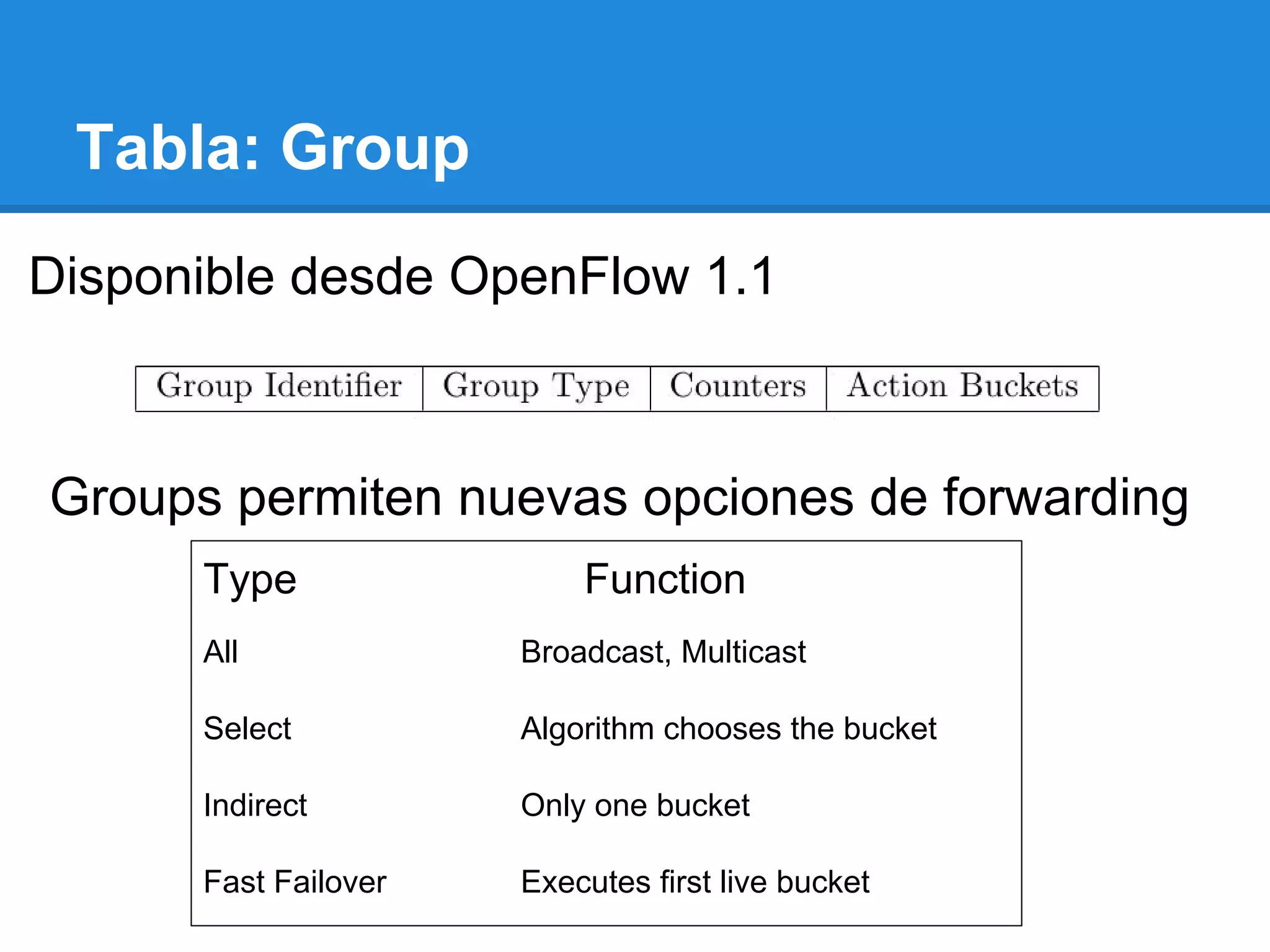

- 54. Tabla: Group Disponible desdeOpenFlow 1.1 Groups permiten nuevas opciones de forwarding Type Function All Broadcast, Multicast Select Algorithm chooses the bucket Indirect Only one bucket Fast Failover Executes first live bucket
- 55. Meter Table Mediciones ycontrol de la tasa de paquetes que hace match de las entradas de flujos asignados al meter id
- 56. Canal OpenFlow Canal decomunicación entre el SW openflow y el Controlador Conexión encriptada: TCP or TLS IANA ha asignado un puerto para la conexión entre OpenFlow Switch-Controller: 6653
- 57. Handshake Switch Controller Hello Message Despuésde establecer la conexión del TCP/TLS, ambos lados envian mensajes “Hello Message” Solves the OpenFlow version Solves the Hello. If the version is not supported sends an Error message Features Request Features Reply OpenFlow Connection Established
- 58. Controlador OpenFlow OpenFlow I wantto talk with the Desktop!
- 59. Controlador OpenFlow OpenFlow Oh God!What I’m gonna do?
- 60. Controlador OpenFlow OpenFlow THE almighty OpenFlowController OpenFlow Channel I’m here for you! Take the power of the Learning Switch!

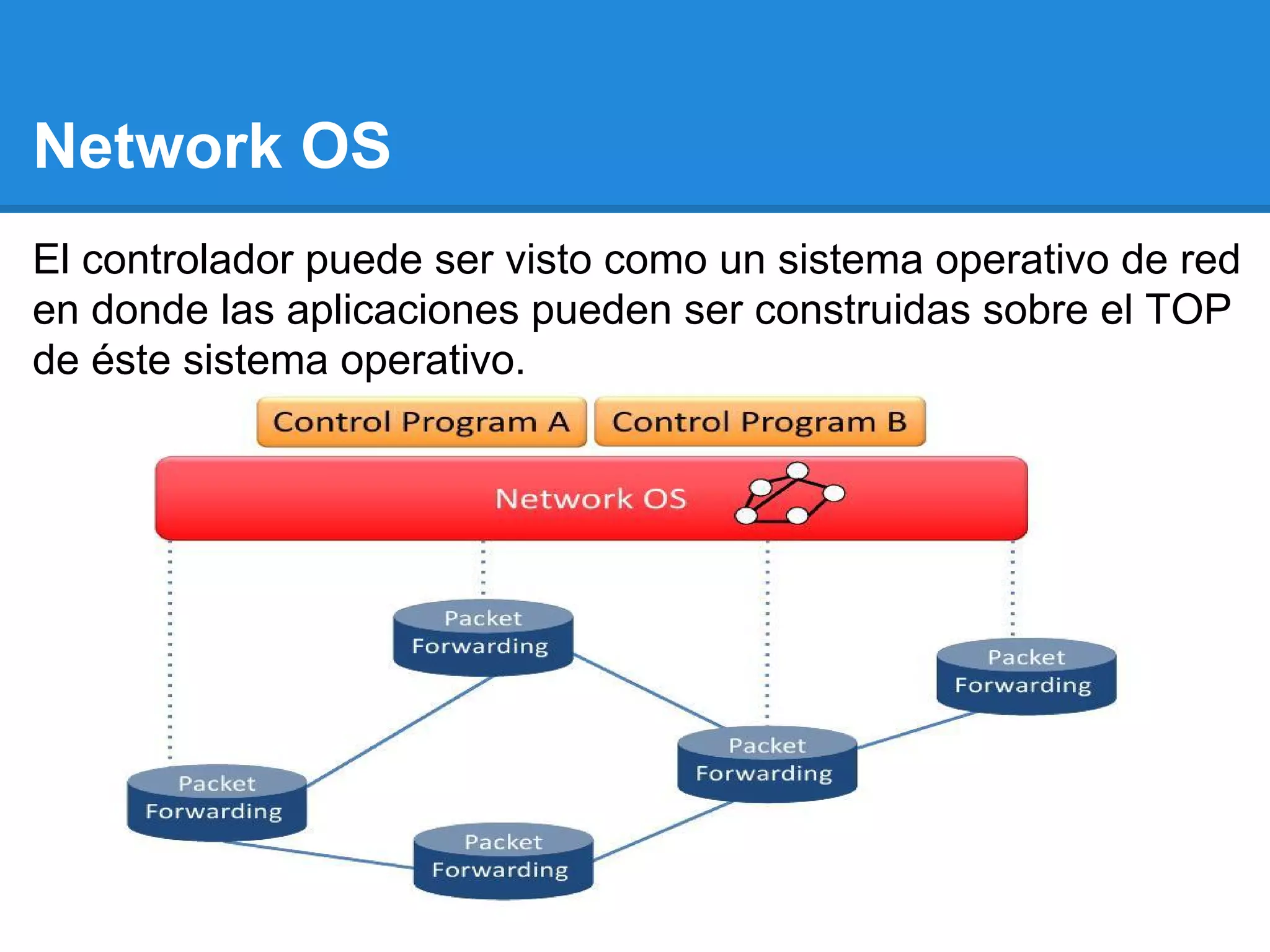

- 61. Network OS El controladorpuede ser visto como un sistema operativo de red en donde las aplicaciones pueden ser construidas sobre el TOP de éste sistema operativo.
- 62. Proactive vs ReactiveFlows Reactive Los flujos que no se encuentran en la tabla de entrada de flujos del switch son enviados al controlador, que instala estos flujos basados sobre los campos del paquete. El paquete es luego enviado nuevamente al switch para su debido procesamiento. Ejemplo de aplicación: Learning Switch Proactive El controlador instala los flujos antes que el tráfico de paquetes llegue al switch. Éste modelo es usado cuando nosotros ya sabemos el tráfico que queremos manejar. Ejemplo de aplicación: Packet Monitor

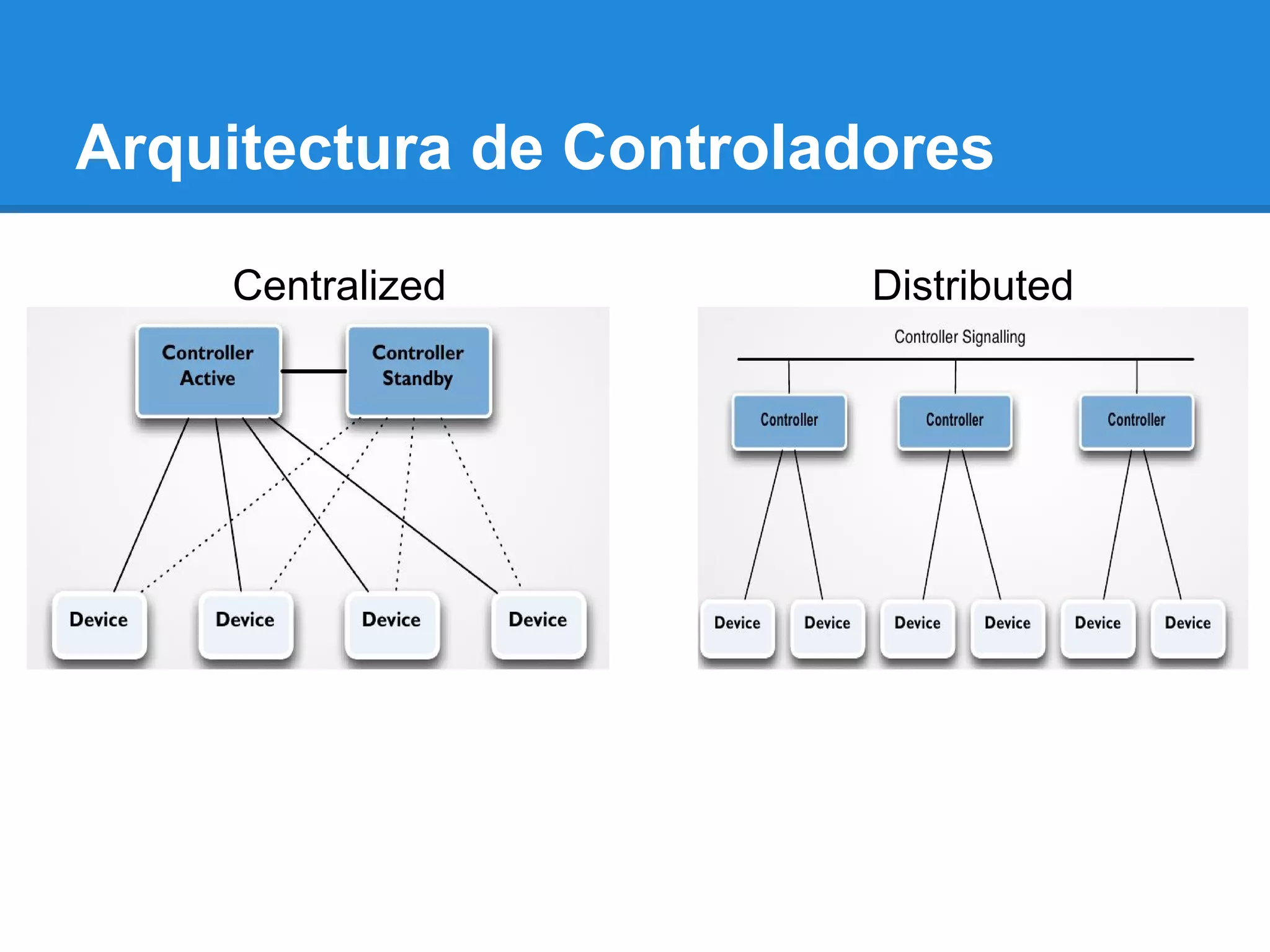

- 63. Arquitectura de Controladores CentralizedDistributed
- 64. Popular Open Sourcecontrollers Phyton Phyton Java Java C/Ruby

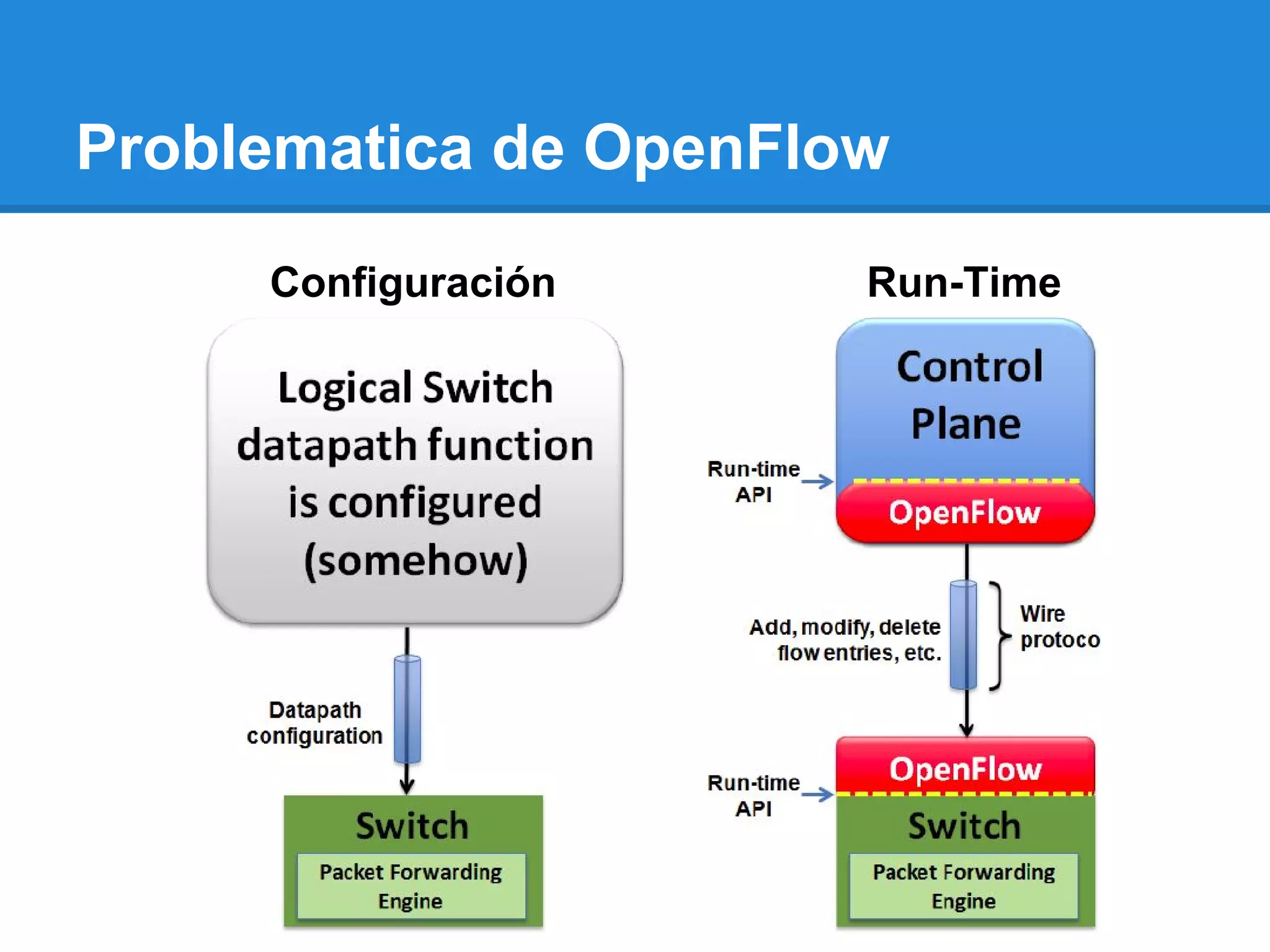

- 65.
- 66. Capa Independiente delProtocolo
- 67. Lo nuevo: Programaciónen Plano de Datos (P4)
- 68. Lo nuevo: Programaciónen Plano de Datos (P4)

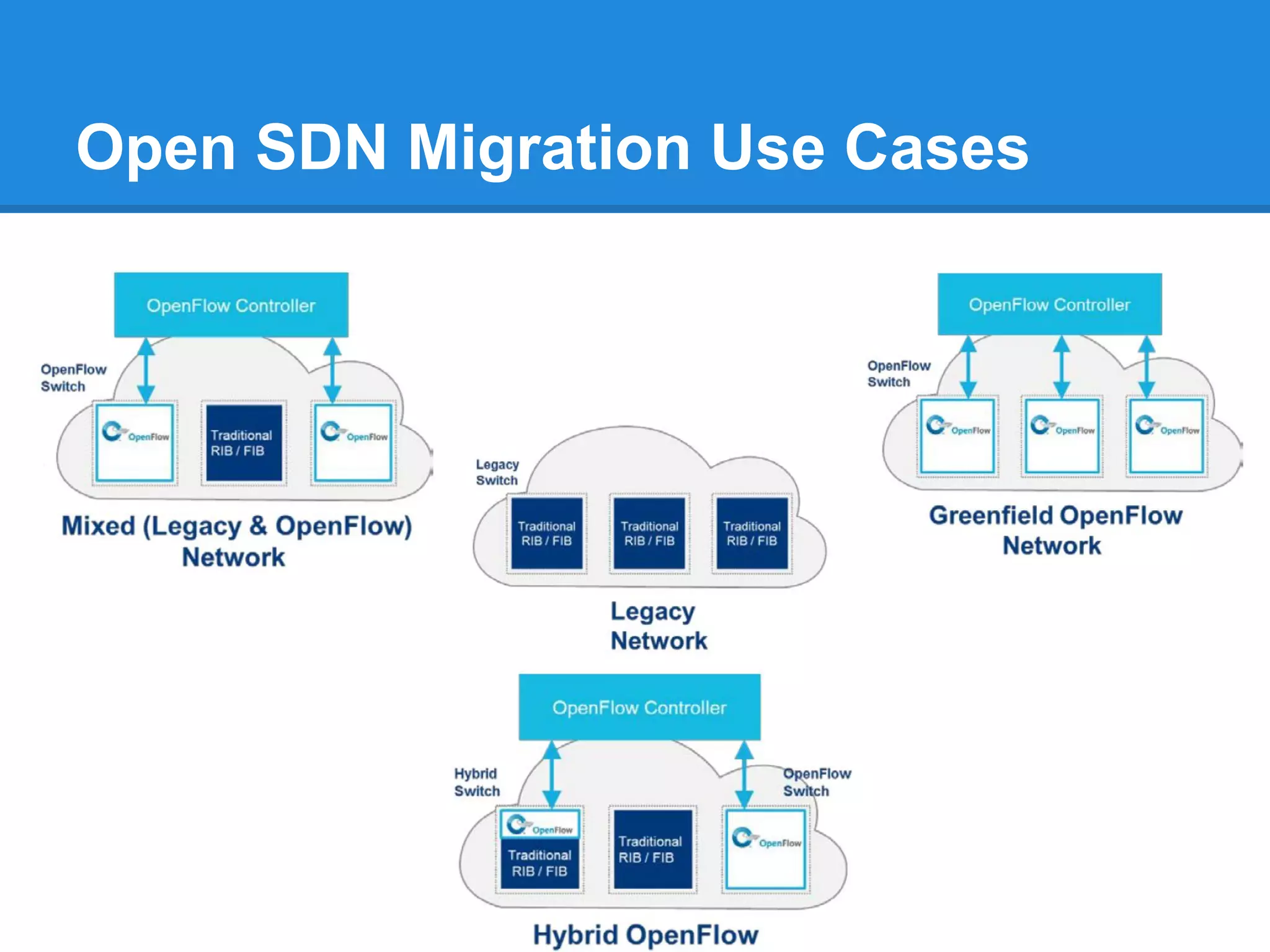

- 69. Open SDN MigrationUse Cases
- 70. Casos de Uso(Open Source) 1. 6.4% of all Internet Traffic (ATLAS, 2010) 2. Google has two large Backbones networks: Internet facing (user traffic) Datacenter Traffic (Internal) 3. Google WAN intensive applications: Youtube, Websearch, Google+, Hangouts, Maps, AppEngine, Android and Chrome updates.
- 71. Casos de Uso(Ciberseguridad)
- 72.
- 73. Herramientas instaladas enUbuntu 16.04 Mininet (version 2.3) Será usado para simular los switches, hosts y enlaces de la red Open vSwitch (version 2.5) Switch virtual Open vSwitch usado por mininet. Ofsoftswitch13 CPqD y Ericsson OpenFlow 1.3 software switch, basado sobre el switch de referencia de Stanford Ryu controller Ryu y OpenDayLight son uno de nuestros controladores elegidos debido a su soporte a OpenFlow 1.0 y OpenFlow 1.3

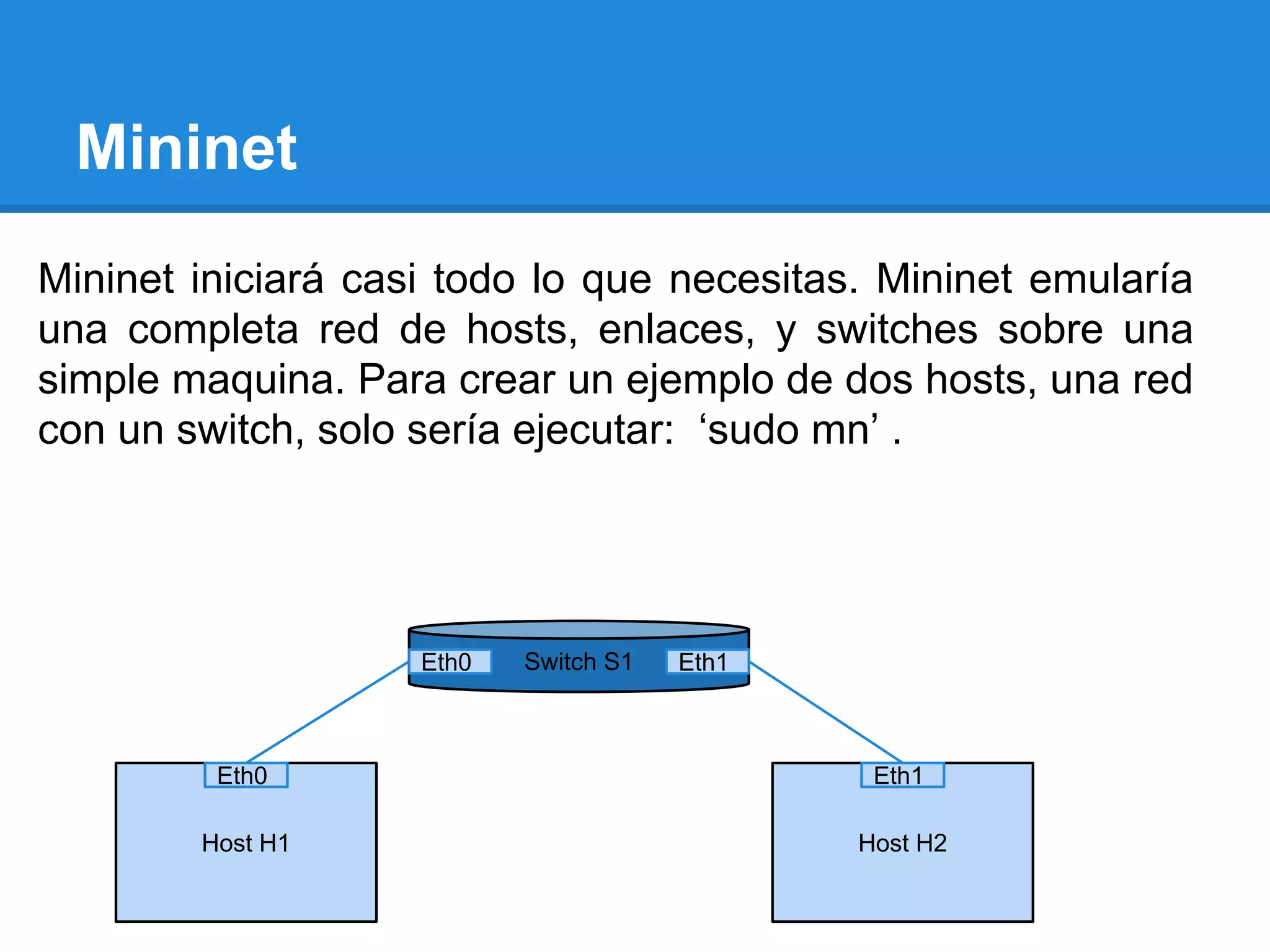

- 74. Mininet Mininet iniciará casitodo lo que necesitas. Mininet emularía una completa red de hosts, enlaces, y switches sobre una simple maquina. Para crear un ejemplo de dos hosts, una red con un switch, solo sería ejecutar: ‘sudo mn’ . Switch S1 Host H1 Host H2 Eth0 Eth1 Eth0 Eth1
- 75. Mininet El controlador dereferencia local (ref) usa OpenFlow 1.0 por defecto. Para usar OpenFlow 1.3, indicar el parametro “protocols=OpenFlow13”. Por ejemplo: $ sudo mn --mac --switch ovsk,protocols=OpenFlow13 --controller ref mininet> dpctl show -O OpenFlow13 mininet> dpctl dump-flows -O OpenFlow13 mininet> h1 ping -c 3 h2 Adicionando reglas estáticas usando dpctl mininet> dpctl add-flow "in_port=1,actions=output:2" -O OpenFlow13 mininet> dpctl add-flow "in_port=2,actions=output:1" -O OpenFlow13 mininet > h1 ping -c 3 h2 Notas algún cambio cuando tipeas “h1 ping h2” en el prompt del mininet?
- 76. OVS-OFCTL Comandos para enviarmensajes directamente al Open vSwitch Switch Capabilities mininet> sh ovs-ofctl show s1 -O OpenFlow 13 Switch Description mininet> sh ovs-ofctl dump-desc s1 -O OpenFlow13 Add Flow mininet> sh ovs-ofctl -O OpenFlow13 add-flow s1 priority=100,in_port=1,actions=output:2 Flow Table state mininet> sh ovs-ofctl dump-flows s1 -O OpenFlow13 Port statistics mininet> sh ovs-ofctl dump-ports s1 -O OpenFlow13
- 77. Dpctl con switch“user” El switch software OpenFlow 1.3 tiene una similar herramienta al ovs-ofctl: “sudo mn --switch user --controller ref” Capacidades del switch $ sudo dpctl unix:/tmp/s1 features Descripción del switch $ sudo dpctl unix:/tmp/s1 stats-desc Adicionar flujos $ sh dpctl unix:/tmp/s1 flow-mod cmd=add,table=0 in_port=1 apply:output=2 $ sh dpctl unix:/tmp/s1 flow-mod cmd=add,table=0 in_port=2 apply:output=1 Estado de la tabla de flujos $ sudo dpctl unix:/tmp/s1 stats-flow
- 78. TCP bandwith Testing TCPbandwidth entre hosts con Iperf $ sudo mn --switch user --test iperf Results: [‘54.9 Mbits/sec', '60.6 Mbits/sec'] $ sudo mn --switch ovsk --test iperf Results: ['7.06 Gbits/sec', '7.06 Gbits/sec'] Note que en el primer caso se consigue un BW en Iperf TCP mucho menor que comparado a la vista en el segundo caso usando el switch kernel

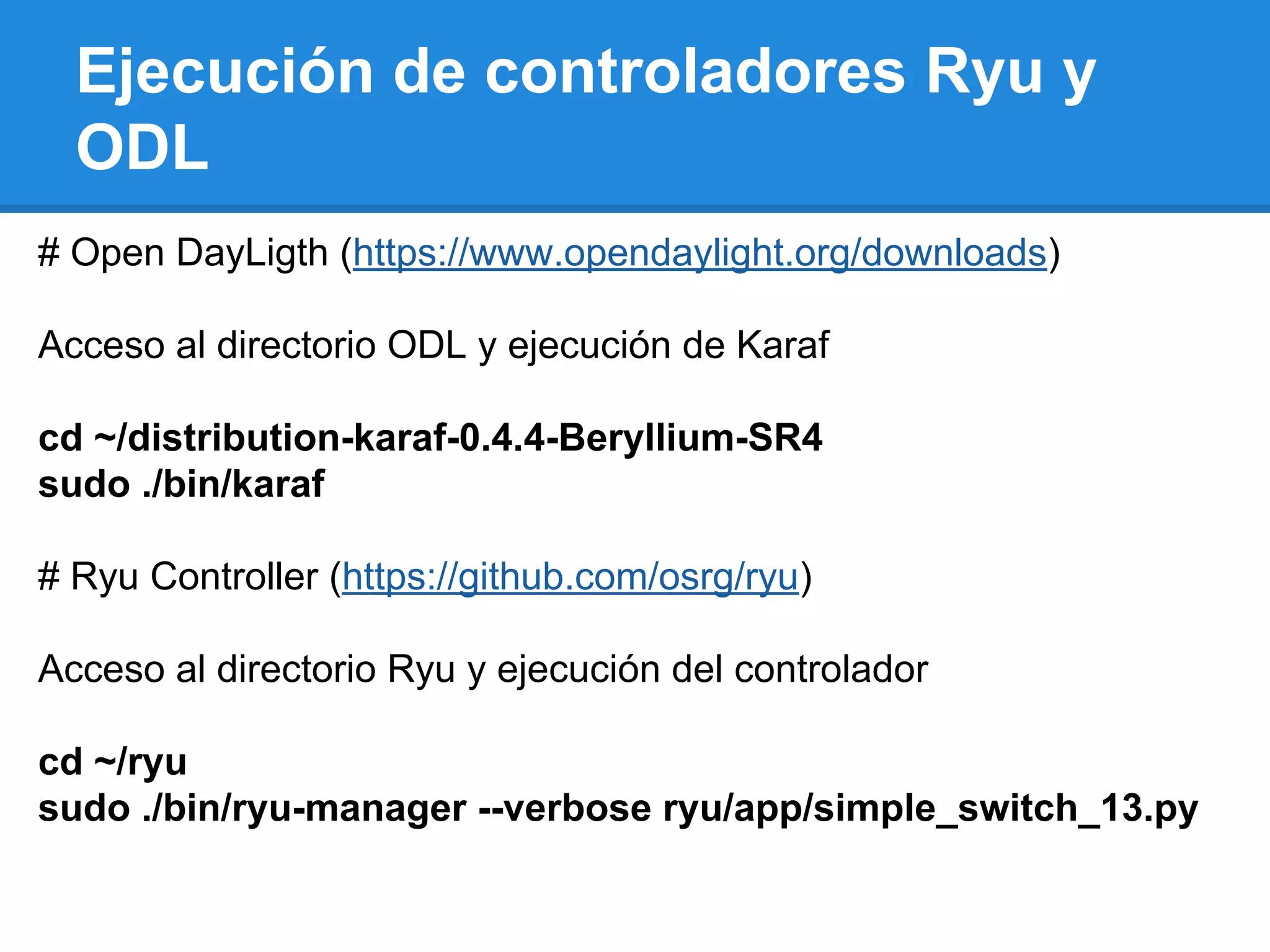

- 79. Ejecución de controladoresRyu y ODL # Open DayLigth (https://www.opendaylight.org/downloads) Acceso al directorio ODL y ejecución de Karaf cd ~/distribution-karaf-0.4.4-Beryllium-SR4 sudo ./bin/karaf # Ryu Controller (https://github.com/osrg/ryu) Acceso al directorio Ryu y ejecución del controlador cd ~/ryu sudo ./bin/ryu-manager --verbose ryu/app/simple_switch_13.py

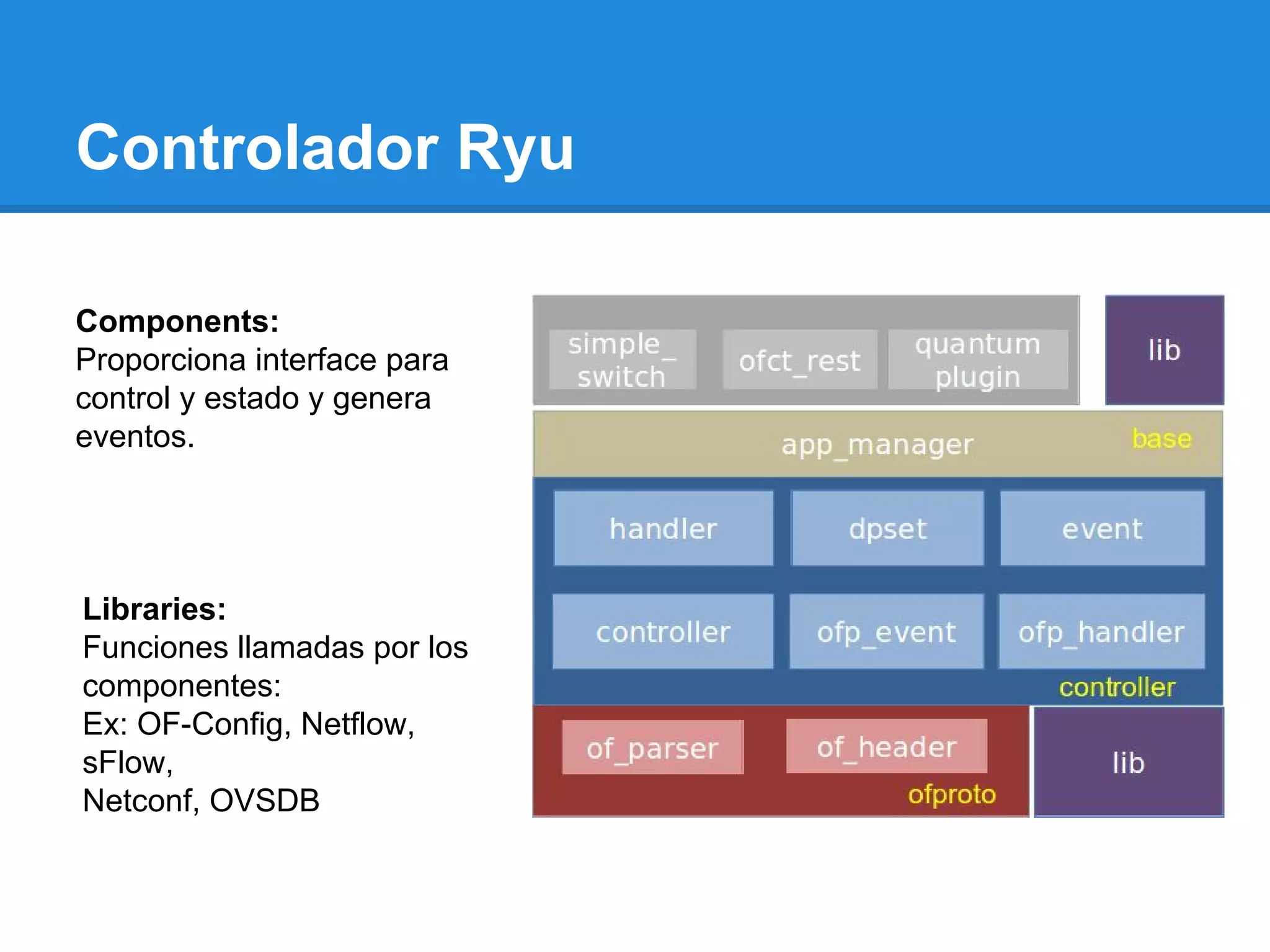

- 80. Controlador Ryu Components: Proporciona interfacepara control y estado y genera eventos. Libraries: Funciones llamadas por los componentes: Ex: OF-Config, Netflow, sFlow, Netconf, OVSDB

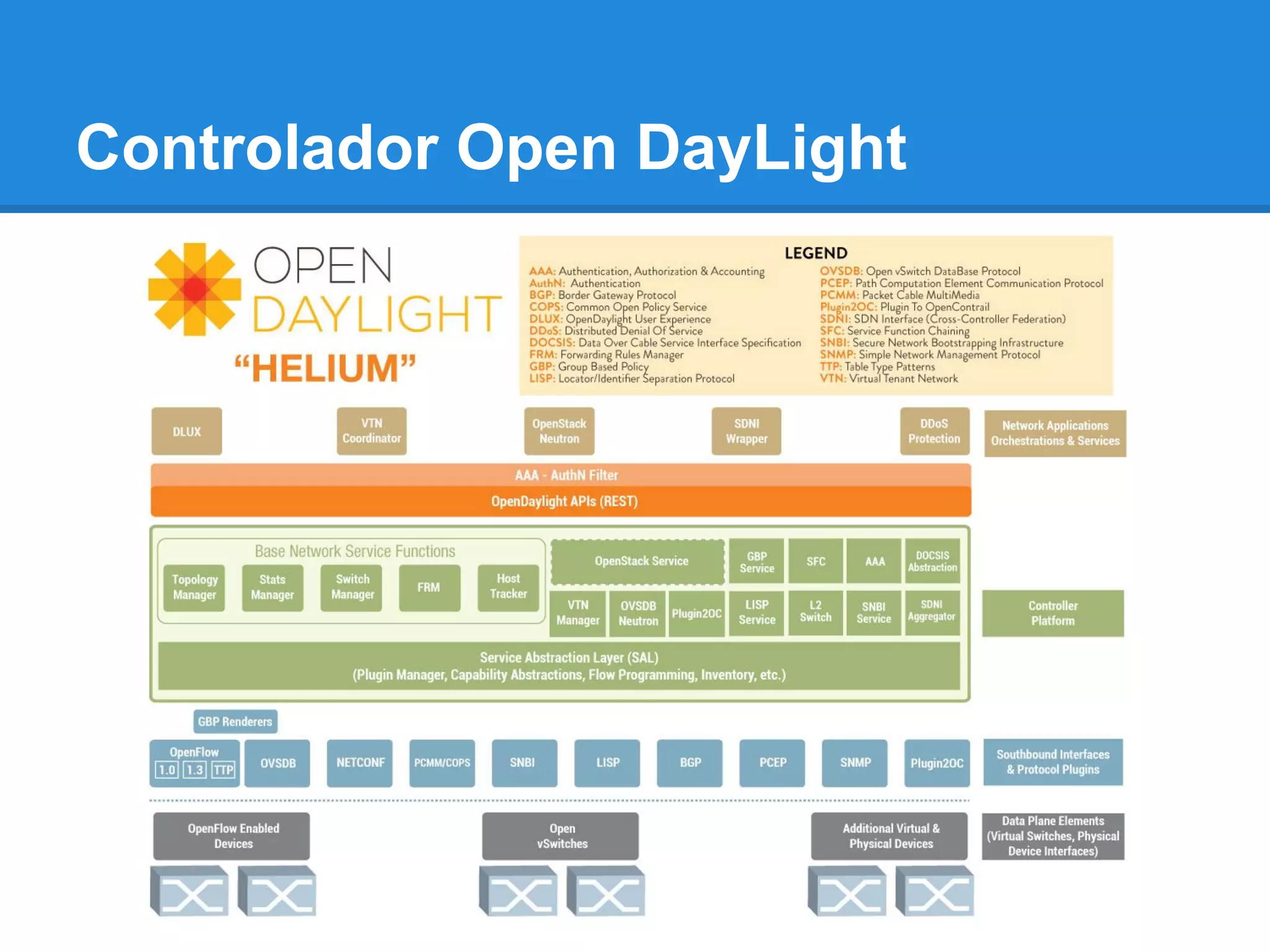

- 81.
- 82. Ryu Controller conOpenFlow 1.3 El comando debajo inicia el controlador mediante la llamada al Handler del protocolo Openflow y la aplicación Simple Switch 1.3 cd /home/ubuntu/ryu ./bin/ryu-manager --verbose ryu/app/simple_switch_13.py Creamos la topología del mininet. Para controladores remotos, por defecto OpenFlow 1.3 esta configurado sudo mn --topo single,3 --mac --controller remote --switch ovsk Comando para listar los flujos en memoria del Open vSwitch sudo ovs-ofctl dump-flows s1

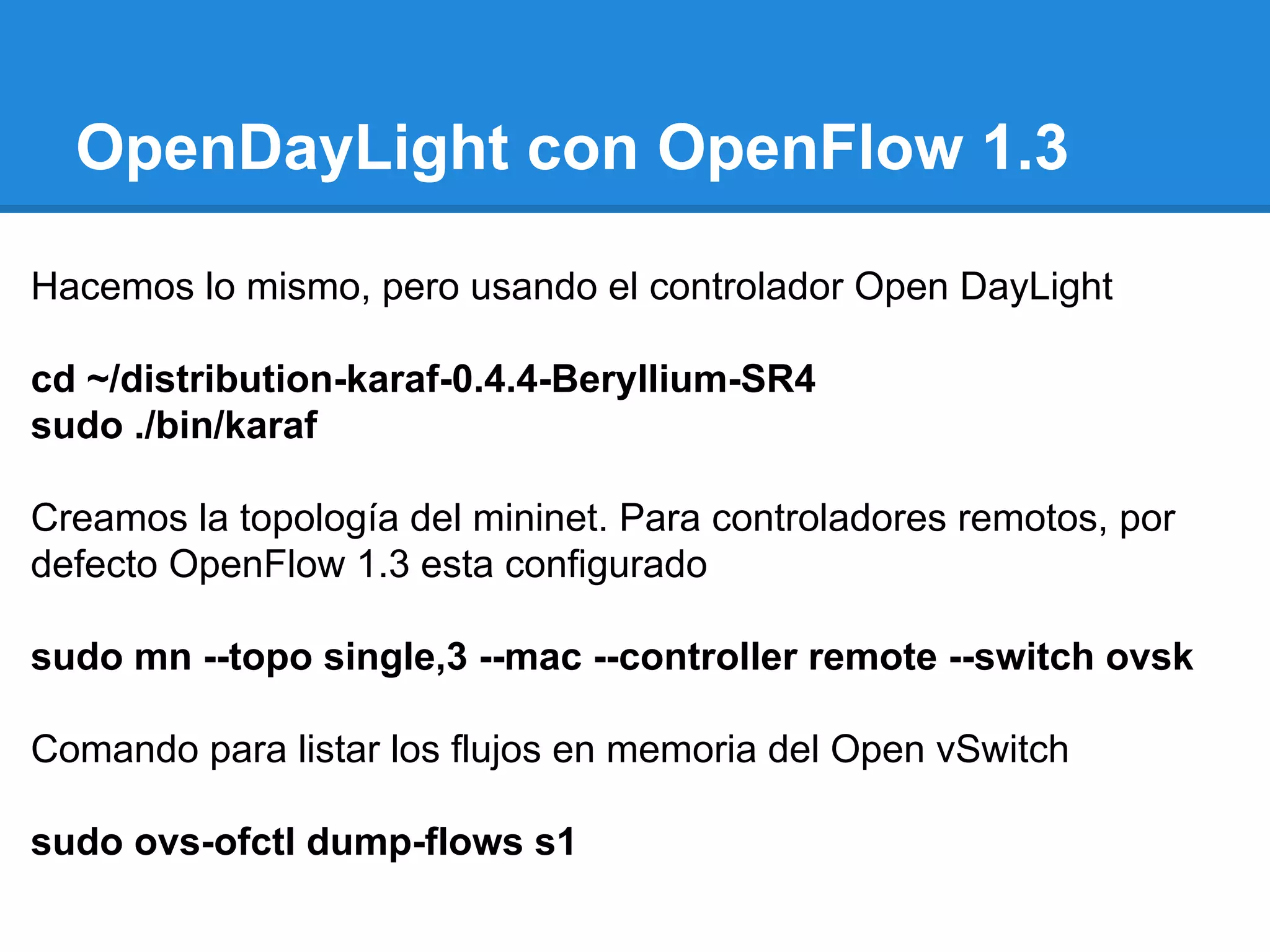

- 83. OpenDayLight con OpenFlow1.3 Hacemos lo mismo, pero usando el controlador Open DayLight cd ~/distribution-karaf-0.4.4-Beryllium-SR4 sudo ./bin/karaf Creamos la topología del mininet. Para controladores remotos, por defecto OpenFlow 1.3 esta configurado sudo mn --topo single,3 --mac --controller remote --switch ovsk Comando para listar los flujos en memoria del Open vSwitch sudo ovs-ofctl dump-flows s1
