Definiciones

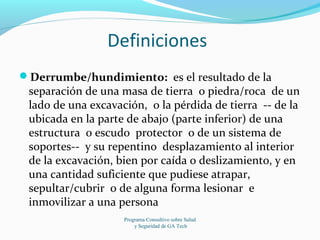

Derrumbe/hundimiento: es el resultado de la
separación de una masa de tierra o piedra/roca de un
lado de una excavación, o la pérdida de tierra -- de la
ubicada en la parte de abajo (parte inferior) de una
estructura o escudo protector o de un sistema de
soportes-- y su repentino desplazamiento al interior
de la excavación, bien por caída o deslizamiento, y en
una cantidad suficiente que pudiese atrapar,
sepultar/cubrir o de alguna forma lesionar e
inmovilizar a una persona
Programa Consultivo sobre Salud
y Seguridad de GA Tech

GA Tech Safety and Health Consultation Program

Definiciones
Persona Competente: aquella capaz de identificar o
predecir condiciones de peligro en los alrededores, o
condiciones de trabajo que no son higiénicas para los
empleados; y quien tiene la autoridad de tomar
prontas medidas correctivas para eliminarlas

Definiciones
Excavación: cualquier corte, cavidad, zanja o
depresión en la superficie del suelo causada por el
movimiento (extracción) de tierra
Atmósfera peligrosa: es aquella que por la razón de
ser explosiva, inflamable, corrosiva, irritante, estár
infectada/contaminada, deficiente de oxígeno,
tóxica, o que aparte de eso...

Definiciones
…contenga algún otro tipo de peligro, pueda causar
enfermedades, heridas o la muerte
Rampa: es una superficie inclinada utilizada para
trabajar o caminar, que se usa para el lograr el acceso
de un punto a otro, y la cual es construida con
tierra/arena del mismo suelo en el sitio, o con
materiales estructurales tales como hierro o madera

Definiciones
Sistema de Protección : es el método para proteger
a los empleados de derrumbes, del material colocado
cerca de los bordes /orillas superiores de una
excavación y el cual podría rodar o caer dentro de la
excavación, o del desplome/colapso de estructuras
adyacentes a la excavación. Entre esos sistemas
están: las cajas para zanjas, el corte escalonado o
con ángulos de los bordes/orillas, sistemas de
soportes, o cualquier otro que brinde la protección
necesaria

Definiciones
Zanja: es una excavación estrecha (con relación a su
longitud) realizada por debajo del nivel de la
superficie del terreno. En general, la profundidad es
mayor que la anchura (pero la anchura medida, en el
fondo de la zanja, no excede los 15 pies)

Definiciones

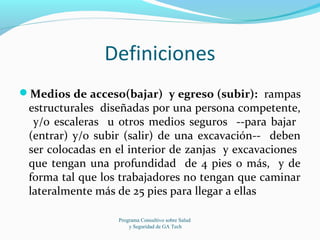

Medios de acceso(bajar) y egreso (subir): rampas
estructurales diseñadas por una persona competente,
y/o escaleras u otros medios seguros --para bajar
(entrar) y/o subir (salir) de una excavación-- deben
ser colocadas en el interior de zanjas y excavaciones
que tengan una profundidad de 4 pies o más, y de
forma tal que los trabajadores no tengan que caminar
lateralmente más de 25 pies para llegar a ellas

Definiciones
Sistema de Clasificación de Suelos: para el
propósito de esta subparte, és el método que
clasifica/ categoriza los depósitos de suelo y las rocas,
en las jerarquías de: Roca Estable, SueloTipo A, Suelo
Tipo B, y Suelo Tipo C, en orden decreciente de
estabilidad.
Estas categorías están determinadas por medio del
análisis de las propiedades y características del
comportamiento de los dépositos de suelos, y las
condiciones ambientales a las que están expuestos

Definiciones
Suelo Cohesivo: suelo con alto contenido de arcilla
(granos finos), con fuerza cohesiva o de adhesión. El
suelo cohesivo no se desborona, puede ser excavado
sin perder la vertical de los lados, y adquiere una
textura plástica/moldeable/maleable (como la
plastilina) cuando se humedece. También es duro de
quebrar cuando esta seco; el ejemplo más común y
acertado es la arcilla.

Definiciones
Roca Estable: es el material de mineral natural sólido,
que puede ser excavado con cortes/lados verticales y que
permanerá intacto una vez expuesto al ire libre
Tipo A: es un suelo cohesivo que tiene una resistencia de
compresión de 1.5 toneladas o más por pie cuadrado, no
estándo confinado/sujeto a un espacio limitado; ejemplo:
arcilla
Sin embargo, un suelo no se considerará tipo A, si el
mismo está rajado, sujeto a vibraciones por tráfico pesado
o perforaciones, si ha sido escarvado/movido
previamente, o si el material está sujeto a otros factores
que podrían exigir que el mismo sea clasificado como un
suelo menos estable.

Definiciones
Tipo B: es un suelo cohesivo capaz de soportar una
resistencia a una compresión mayor a 0.5 toneladas
por pie cuadrado no estándo confinado/sujeto a un
espacio limitado, pero menos de 1.5 toneladas por pie
cuadrado, o suelos granulados que no se adhieren/no
tienen cohesión, tales como la grava angular, y
materiales con lodo. También clasifican dentro de
este tipo, los suelos que llenan los requisitos del Tipo
A pero que tienen grietas o están sujetos a vibraciónes

Definiciones
Tipo C: es un suelo cohesivo capaz de soportar una
resistencia a una compresión de 0.5 toneladas por pie
cuadrado o inferior no estándo confinado/sujeto a un
espacio limitado, o suelos granulados que incluyen la
grava y arena. También entran en esta categoría los suelos
que estén sumergídos en agua, y en general todo suelo del
cual no se tenga información segura de su consistencia

Programa Consultivo sobre Salud y Seguridad de GA
Tech

Definiciones
Fuerza Compresiva de un suelo que no está
confinado/encerrado en un espacio limitado: es el
peso por unidad de área y ante el cual el suelo cederá/no
resistirá más la compresión. Esto puede determinarse en
pruebas de laboratorio o estimado en pruebas de campo
utilizando un penetrómetro de bolsillo, o por penetración
del dedo pulgar y otras pruebas específicos
Suelo con señales de peligro: es aquel suelo que
presenta condiciones para un inminente derrumbe o
hay la probabilidad de que ocurra éso

Pruebas Manuales y Visuales Aceptables
Pruebas visuales: se realiza un análisis visual para
determinar información cualitativa, relacionada con el
sitio de la excavación en general, el suelo que forma los
lados de la excavación abierta, y las muestras tomadas de
lo extraído
Observar las muestras de suelo extraído de la excavación y
del suelo a los lados de la misma: tamaño de las partículas:
finas (cohesivo), granulado (no cohesivo)
Observar el suelo a medida que es excavado: terrones
(cohesivo), si se quiebra o parte fácilmente y no permanece
en terrones (granular)
Buscar evidencia de conexiones de servicios públicos u otras
estructuras subterráneas (suelo previamente removido)

Pruebas...
Pruebas Manuales: el análisis manual de muestras
de suelo se realiza para determinar sus propiedades
cualitativas y cuantitativas, generando así más
información para clasificar adecuadamente el suelo
Estos análisis incluyen pruebas de plasticidad,
penetración del dedo pulgar, dureza/resistencia en
seco, y otras pruebas de resistencia (penetrómetro de
bolsillo)

Inclinación maxima de las orillas de
la excavación
Tipo de suelo/ excavaciones < 20 pies de
profundidad:
Roca estable….Vertical (90˚)
Tipo A……….. 3/4 : 1 (53˚)
Tipo B……….. 1 : 1 (45˚)
Tipo C……… 1 ½ : 1 (34˚)

Inclinación...
La inclinación puede ser: máxima permitida, indicada en
la tabla B-1; y se expresa como la proporción entre la
distancia horizontal con la subida vertical (H : V).
También puede ser “inclinación actual”, la cual es menos
empinada/menos pronunciada que la inclinación máxima
permitida: (1/2 H: 1V)
Hay consideraciones especiales para excavaciones que
estén abiertas por corto plazo (< de 24 hrs)
La inclinación de los lados de excavaciones mayores de 20
pies deben ser diseñadas por un Ingeniero Profesional
certificado.

Estructura metálica (caja) para zanjas
A diferencia de los soportes de madera u otro
material que principalmente sea utilizado para
mantener la integridad de los lados de las zanjas, la
intención de las estructuras metálicas (cajas) es
proteger a los trabajadores de los derrumbes u otro
incidente similar
El espacio entre la excavación y la caja debe ser lo
más reducido/mínimo posible, para evitar el
movimiento lateral de la caja protectora

Estructura metálica (caja) para zanjas...
Las cajas son generalmente usadas en combinación con la
inclinación del terreno y el banqueo de los lados de la
zanja. El borde superior de una caja debe extenderse por
lo menos, 18 pulgadas más arriba del borde de la
excavación, excepto cuando la inclinación de la misma
enfrenta el lado contrario de la caja

Estructura metálica (caja) para zanjas...
Puede excavarse 2 pies más abajo del fondo de la
caja, pero únicamente si la caja está diseñada para
resistir la fuerza, previamente calculada, para la
profundidad total de la zanja

La tierra de la excavación
La tierra y/o material proveniente de la excavación,
debe ser colocado a una distancia no menor de 2 pies
del borde/ orilla de la excavación. Eso se hace para
evitar que las rocas/piedras o tierra suelta se deslicen
y le caigan a los trabajadores que están en la zanja, y
para tener una medida real de la profundidad de la
misma

La tierra...
Cuando el material proveniente de la excavación no
se coloca a una distancia apropiada -- en relación al
borde de la misma-- puede ocasionar cambios en los
requisitos de seguridad

Circulando por encima de una zanja
Si por alguna circunstancia, los trabajadores o los
vehículos deben circular/pasar por encima de una
zanja, deben aplicarse las siguientes condiciones:
Si van a cruzar vehículos , debe utilizarce un sistema
diseñado y supervisado por un Ingeniero Profesional
Registrado
Si van a circular trabajadores, hay que instalar un
puente , y esas estructuras deben llenar los siguientes
requisitos:

Circulando...
- deben tener un factor de seguridad de 4
- deben tener un ancho mínimo de 20 pulgadas
- deben tener rieles/pasamanos , según el estándar, a
ambos lados.
- deben extenderse 2 pies más allá de la orilla de la
zanja.

Acceso
El acceso (bajar/entrar) y el egreso (subir/salir) de
cualquier excavación debe ser adecuada y segura para
los trabajadores y requiere de lo siguiente:
las zanjas de más de 4 pies de profundidad deben tener
algún tipo de acceso
la distancia de separación entre escaleras, no debe
exceder los de 25 pies

Acceso...
Las escaleras deben estár aseguradas, y extenderse un
mínimo de 36 pulgadas (.9m) por encima del
borde/orilla superior de la excavación
las escaleras de metal deben usarse con precaución,
particularmente si hay conexiones de servicios públicos
para electricidad

Localización de tuberías/líneas de los
servicios públicos
Recuerde que pueden haber tuberías/conexiones para
los servicios de gas, teléfono, agua, desagues o líneas
eléctricas. Para evitar averiarlas /dañarlas y al mismo
tiempo protegerse de accidentes personales, se debe
llamar a los números telefónicos correspondientes,
para ubicar y marcar el sitio donde se encuentran
enterradas. Contacte las oficinas municipales
correspondientes al área donde se realizará la
excavación

Atmósferas peligrosas/espacios confinados
No se debe permitir que alguien trabaje en
atmósferas peligrosas, tales como:
 Atmósferas que tengan menos de 19.5% o más de
23.5% de oxígeno
 Atmósferas que tengan concentración de un gas
inflamable, en exceso al 20% del límite inferior de
ignición de dicho gas
Atmósferas que contengan concentraciones de
sustancias peligrosas (contaminantes) que excedan los
limites especificados por el gobierno

Atmósferas...
Todas las operaciones que involucren este tipo de
atmósferas deben cumplir con los requisitos
señalados por OSHA (Subparte D y E, 29CFR 1926).}
Evaluación/chequeo de la atmósfera:
Debe evaluarse/chequearse antes de que los
trabajadores entren (bajen) a las zanjas, y
frecuentemente, para asegurar que la atmósfera
continúa siendo segura

Atmósferas...
La frecuencia de los chequeos debe incrementarse, en
caso de que haya maquinaria, motores, o trabajos de
soldadura, o que algo deba ser quemado
En caso de que el uso de respiradores sea necesario,
los trabajadores deben de ser adiestrados e inscritos
en un programa de protección respiratoria
Algunas zanjas califícan como espacios confinados

Siempre tome en consideración:
¿CUÁNTO PESA LA TIERRA?
EQUIPO PARA RESCATES
ACUMULACIÓN DE AGUA
INSPECCIONES

ZANJAS.pdf

Recomendados

Recomendados

Más contenido relacionado

Similar a ZANJAS.pdf

Similar a ZANJAS.pdf (20)

Más de Jim Benavente

Más de Jim Benavente (19)

Último

Último (20)

ZANJAS.pdf
