1. UNIVERSIDAD AUTONOMA DE CHIAPAS
FACULTAD DE ARQUITECTURA
CIMENTACIÒN
3 “C”
TECNICAS Y MATERIALES DE CONSTRUCCION
INTEGRANTES:
MIGUEL HERNANDEZ HAZEL ALEJANDRA
VAZQUEZ VILLARREAL ALEXIS IVAN

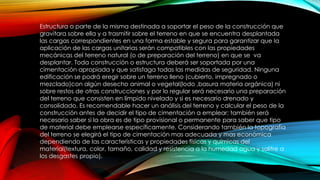

2. Estructura o parte de la misma destinada a soportar el peso de la construcción que
gravitara sobre ella y a trasmitir sobre el terreno en que se encuentra desplantada
las cargas correspondientes en una forma estable y segura para garantizar que la
aplicación de las cargas unitarias serán compatibles con las propiedades
mecánicas del terreno natural (o de preparación del terreno) en que se va
desplantar. Toda construcción o estructura deberá ser soportada por una
cimentación apropiada y que satisfaga todas las medidas de seguridad. Ninguna
edificación se podrá eregir sobre un terreno lleno (cubierto, impregnado o
mezclado)con algún desecho animal o vegetal(lodo ,basura materia orgánica) ni
sobre restos de otras construcciones y por lo regular será necesario una preparación
del terreno que consisten en límpido nivelado y si es necesario drenado y
consolidado. Es recomendable hacer un análisis del terreno y calcular el peso de la
construcción antes de decidir el tipo de cimentación a emplear; también será
necesario saber si la obra es de tipo provisional o permanente para saber que tipo
de material debe emplearse específicamente. Considerando también la topografía
del terreno se elegirá el tipo de cimentación mas adecuada y mas económica
dependiendo de las características y propiedades físicas y químicas del
material(textura, color, tamaño, calidad y resistencia a la humedad agua y salitre a
los desgastes propio).

3. SUELOS
ESTUDIO GEOTECNICO
El estudio geotécnico tiene por finalidad conocer las características del
terreno que soportará la obra tanto en su fase de ejecución definiendo:
• la naturaleza de los materiales a excavar
• modo de excavación y utilización de los mismos
• los taludes a adoptar en los desmontes de la explanación
• la capacidad portante del terreno para soportar los rellenos y la estructura
• la forma de realizarlos y sus taludes, tanto en fase de obra como en fase de puesta en
servicio previendo los asientos que puedan producirse y el tiempo necesario para que se
produzcan
• los coeficientes de seguridad que deben adoptarse
• las medidas a tomar para incrementarlos caso de no ser aceptables
• las operaciones necesarias para disminuir los asientos y/o acelerarlos

4. TIPO DE CONSTRUCCIONES Y
TERRENOS
Construcciones
• C-0: Construcciones de menos de 4 plantas y superficie construida inferior a
• 300 m2
• C-1: Otras construcciones de menos de 4 plantas
• C-2: Construcciones entre 4 y 10 plantas
• C-3: Construcciones entre 11 a 20 plantas
• C-4: Conjuntos monumentales o singulares, o de más de 20 plantas.

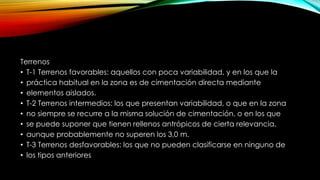

5. Terrenos
• T-1 Terrenos favorables: aquellos con poca variabilidad, y en los que la
• práctica habitual en la zona es de cimentación directa mediante
• elementos aislados.
• T-2 Terrenos intermedios: los que presentan variabilidad, o que en la zona
• no siempre se recurre a la misma solución de cimentación, o en los que
• se puede suponer que tienen rellenos antrópicos de cierta relevancia,
• aunque probablemente no superen los 3,0 m.
• T-3 Terrenos desfavorables: los que no pueden clasificarse en ninguno de
• los tipos anteriores

6. CLASE DE SUELOS
los suelos se clasifican atendiendo a su integridad y capacidad portante en rocas, suelos granulares y suelos finos.
• a) Rocas
Se definen como rocas los suelos coherentes que son susceptibles de soportar con escasa deformación el peso
de las edificaciones.
Tipos y condiciones admisibles
Mpa (Kp/cm2)
Rocas ígneas y metamórficas sanas (Granito, diorita, basalto,
gneis)(
Rocas metamórficas foliadas sanas (Esquistos, pizarras)
10 (100)
3 (30)
Rocas sedimentarias sanas.
Pizarras cementadas, limolitas, areniscas, calizas sin karstificar,
conglomerados cementados
1 a 4 (10 a 40)
Rocas arcillosas sanas
0,5 a 1 (5 a 10)
Rocas diaclasadas de cualquier tipo con espaciamiento de
discontinuidades superior a 0,30m, excepto rocas arcillosas
1 (10)

7. Se considera roca diaclasada cuando la roca está decolorada en la pared, la
meteorización empieza a penetrar hacia el interior de la roca desde las
discontinuidades y el material es notablemente más débil en la pared que en la roca
sana aunque este material débil representa menos del 50% del total.
Las rocas calizas, areniscas y rocas pizarrosas con separaciones pequeñas entre los
planos de estratificación así como las demás que estén muy diaclasadas o
meteorizadas requieren un estudio específico. Se considera que existe una
meteorización alta cuando más de la mitad del material se encuentra descompuesto
a suelo.
Suelos granulares
Este tipo de suelos está constituido por materiales de origen sedimentario en los que
el porcentaje de material fino (limos y arcillas) es inferior al 35% en peso.

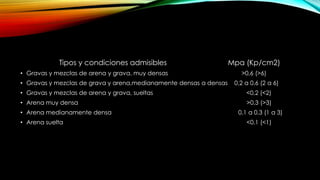

8. Tipos y condiciones admisibles
• Gravas y mezclas de arena y grava, muy densas
• Gravas y mezclas de grava y arena,medianamente densas a densas
Mpa (Kp/cm2)
>0,6 (>6)
0,2 a 0,6 (2 a 6)
• Gravas y mezclas de arena y grava, sueltas
<0,2 (<2)
• Arena muy densa
>0,3 (>3)
• Arena medianamente densa
• Arena suelta
0,1 a 0,3 (1 a 3)
<0,1 (<1)

9. Suelos finos
Los suelos finos están también constituidos por materiales detríticos pero en
ellos el porcentaje de elementos finos es superior al 35% en peso.
Tipos y condiciones admisibles
Arcillas duras
Arcillas muy firmes
Arcillas firmes
Arcillas y limos blandos
Mpa (Kp/cm2)
0,3 a 0,6 (3 a 6)
0,15 a 0,3 (1,5 a 3)
0,075 a 0,15 (0,75 a 1,5)
<0,075 (<0,75)

10. MATERIALES
• Piedra: braza, rosa, laja, bolas mixtas o del lugar etcétera.
• Concreto: simple ciclópeo armado prefabricado etcétera.
• Mixtos: piedra, braza y concreto armado.
• Madera: vigas, polines etcétera(provisionales)
• Tabique: (provisionales)
• Metal: viguetas placas (transitorias o especiales)

11. ZAPATA AISLADA
Las zapatas aisladas son bloques de hormigón armado de planta cuadrada o rectangular.
Normalmente soportan un único pilar salvo en casos excepcionales, por ejemplo cuando por motivos
de la longitud de la sección del edificio se requiere duplicar la estructura en algún punto para
establecer juntas de dilatación. Se utilizan cuando el terreno es firme, con presiones medias altas y se
esperan asientos diferenciales reducidos.

12. Para construir una zapata aislada deben independizarse los cimientos y
las estructuras de los edificios ubicados en terrenos de naturaleza
heterogénea, o con discontinuidades, para que las diferentes partes del
edificio tengan cimentaciones estables. Conviene que las instalaciones
del edificio estén sobre el plano de los cimientos, sin cortar zapatas ni
riostras.
Para todo tipo de zapata, el plano de apoyo de la misma debe quedar
empotrado 10 cm. en el estrato del terreno La profundidad del plano de
apoyo se fija basándose en el informe geotécnico, sin alterar el
comportamiento del terreno bajo el cimiento, a causa de las
variaciones del nivel freático o por posibles riesgos debidos a las
heladas. Es conveniente llegar a una profundidad mínima por debajo
de la cota superficial de 50 u 80 cm. en aquellas zonas afectadas por
estas variables. En el caso que el edificio tenga una junta estructural con
soporte duplicado (dos pilares), se efectúa una sola zapata para los dos
soportes. Conviene utilizar hormigón de consistencia plástica, con áridos
de tamaño alrededor de 40 mm. En la ejecución, y antes de echar el
hormigón, disponer en el fondo una capa de hormigón pobre de
aproximadamente 5 cm de espesor, antes de colocar las armaduras.

13. ZAPATA CORRIDA
Este tipo de cimentación se emplea cuando las zapatas aisladas se
encuentran muy próximas o incluso se solapan. Las causas que originan esta
situación son varias: la proximidad de los pilares, la existencia de fuertes
cargas concentradas que pueden dar lugar a elevados asientos
diferenciales, la escasa capacidad resistente del terreno o la presencia de
discontinuidades en este. Si el número de pilares que soporta es menor de tres
se denominan combinadas y corridas en caso contrario. También se utilizan
para apoyar muros con capacidad portante (muros de carga o muros de
contención de tierras) ya tengan o no soportes embutidos en cuyo caso la
anchura de la zapata puede ser variable.

14. LOSA DE CIMENTACIÓN
La cimentación por losa se emplea como un caso extremo de los anteriores
cuando la superficie ocupada por las zapatas o por el emparrillado
represente un porcentaje elevado de la superficie total. La losa puede ser
maciza, aligerada o disponer de refuerzos especiales para mejorar la
resistencia a punzonamiento bajo los soportes individualmente (denominados
pedestales si están sobre la losa y refuerzos si están bajo ella) o por líneas
(nervaduras).

15. MUROS Y PANTALLAS
Estos elementos no pueden ser considerados realmente como una forma de
cimentación puesto que su misión es la contención de tierras en excavaciones y/o en
muros de sótanos.
PANTALLAS
Se denomina pantallas a los elementos de contención de tierras que se emplean
para realizar excavaciones verticales en aquellos casos en los que el terreno, los
edificios u otras estructuras cimentadas en las inmediaciones de la excavación, no
serían estables sin sujeción, o bien, se trata de eliminar posibles filtraciones de agua a
través de los taludes de la excavación y eliminar o reducir a límites admisibles las
posibles filtraciones a través del fondo de la misma, o de asegurar la estabilidad de
éste frente a fenómenos de sifonamiento. Si la excavación se produce por debajo
del nivel freático, habrá que prever una impermeabilización suplementaria al propio
Las pantallas pueden conformarse empleando elementos prefabricados:
paneles de hormigón o tablestacas metálicas, de hormigón o de madera

16. MUROS
Los muros se definen como elementos de contención destinados a establecer
y mantener una diferencia de niveles en el terreno con una pendiente de
transición superior a lo que permitiría la resistencia del mismo, transmitiendo a
su base y resistiendo con deformaciones admisibles los correspondientes
empujes laterales. En el caso de muros de sótano, éstos se utilizan para
independizar una construcción enterrada del terreno circundante. Se
diferencian de las pantallas en que su contacto con el terreno se produce
mediante cimentaciones directas mientras que en aquellas se basa en la
penetración en el suelo en una longitud estimable.
Por los materiales empleados, los muros generalmente son de hormigón en
masa o armado, mampostería o fábrica.

17. ANCLAJES
Los anclajes al terreno son elementos que tienen como misión contribuir a la
estabilidad de muros y pantallas así como la resistencia a subpresión en
estructuras. Constan de una cabeza transmisora, una longitud libre y un
sistema de fijación al terreno o bulbo de anclaje que, habitualmente, se
forma por inyección de una masa de hormigón. Los cables de sujeción
pueden estar pretensados.
