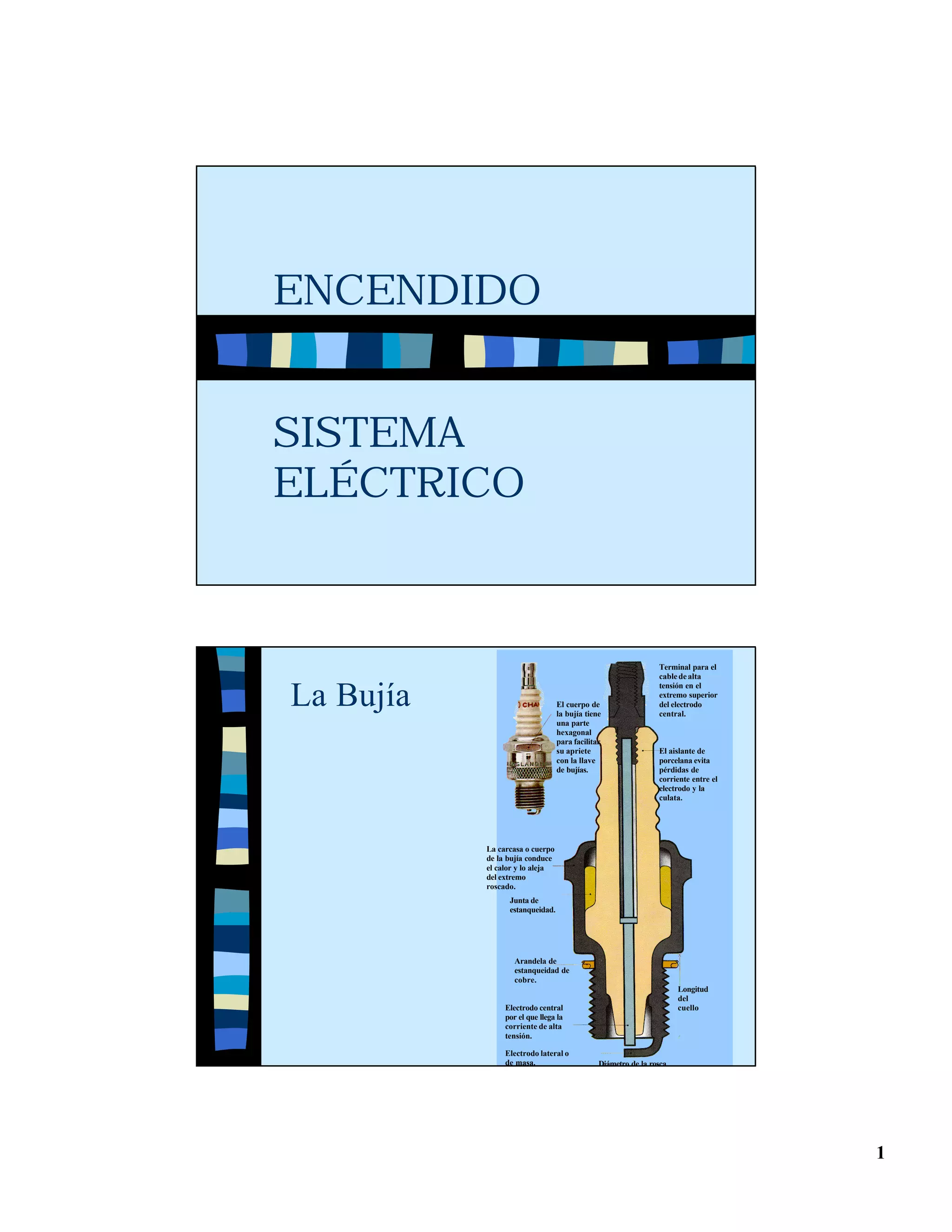

La bujía es un componente clave del sistema eléctrico de un motor que genera la chispa necesaria para encender la mezcla de aire y combustible en la cámara de combustión. Existen diferentes tipos de bujías que varían en el tamaño y forma de sus electrodos y aislamiento, adecuándose a los requerimientos específicos de cada motor. La bujía funciona conduciendo la alta tensión generada por la bobina a través de sus electrodos para crear la chispa en la cámara de combustión y así inic

1. ENCENDIDO
SISTEMA
ELÉCTRICO
Terminal para el
cable de alta
La Bujía
tensión en el
extremo superior
El cuerpo de del electrodo
la bujía tiene central.
una parte
hexagonal
para facilitar
su apriete El aislante de
con la llave porcelana evita
de bujías. pérdidas de
corriente entre el
electrodo y la
culata.
La carcasa o cuerpo
de la bujía conduce
el calor y lo aleja
del extremo
roscado.
Junta de
estanqueidad.
Arandela de
estanqueidad de
cobre.
Longitud
del
Electrodo central cuello
por el que llega la
corriente de alta
tensión.
Electrodo lateral o
de masa. Diámetro de la rosca
1

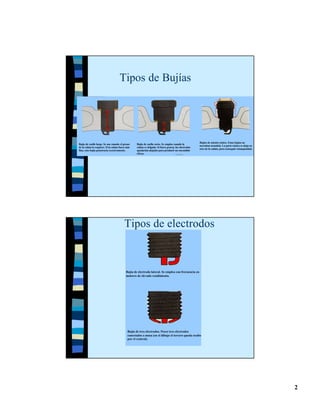

2. Tipos de Bujías
Bujías de asiento cónico. Estas bujías no
Bujía de cuello largo. Se usa cuando el grosor Bujía de cuello corto. Se emplea cuando la
necesitan arandela. La parte cónica se aloja en
de la culata lo requiere. Si la culata fuera más culata es delgada. Si fuera gruesa, los electrodos
otra de la culata, para conseguir estanqueidad.
fina, esta bujía penetraría excesivamente. quedarían alejados para producir un encendido
eficaz.
Tipos de electrodos
Bujía de electrodo lateral. Se emplea con frecuencia en
motores de elevado rendimiento.
Bujía de tres electrodos. Posee tres electrodos
conectados a masa (en el dibujo el tercero queda oculto
por el central).
2

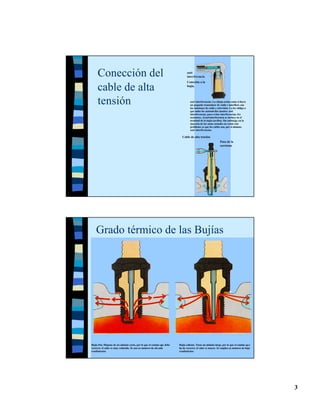

3. Conección del anti
interferencia
Conexión a la
cable de alta bujía.
tensión anti interferencias. La chispa actúa como si fuera
un pequeño transmisor de radio e interfiere con
las emisiones de radio y televisión. La ley obliga a
que todos los automóviles monten anti
interferencias, para evitar interferencias. En
ocasiones, el anti interferencia se incluye en el
terminal de la bujía (arriba). Sin embargo, en la
mayoría de los autos actuales no existe este
problema ya que los cables son, por si mismos,
anti interferencias.
Cable de alta tensión
Paso de la
corriente
Grado térmico de las Bujías
Bujía fría. Dispone de un aislante corto, por lo que el camino que debe Bujía caliente. Tiene un aislante largo, por lo que el camino qu e
recorrer el calor es muy reducido. Se usa en motores de elevado ha de recorrer el calor es mayor. Se emplea en motores de bajo
rendimiento. rendimiento.
3

4. Bujía engrasada. La presencia de Bujía con hollín. Es síntoma de una
Bujía en buen estado. Aislante limpio y aceite puede indicar desgaste se mezcla excesivamente rica, producida Aislante moteado. Por pobreza de
tostado. No aparece exceso de suciedad mezcla u otra causa se ha
segmentos o guías de válvula. Elíjase por mala carburación o abuso del
y los electrodos no están desgastados. más “caliente”. estrangulador. sobrecalentado la bujía. Comprobar
el grado térmico.
Bujía floja. Un fuerte Depósitos incrustados (1). Las
Electrodos erosionados. El sobrecalentamiento ha dañado la bujías deben examinarse cada 5.000 Depósitos incrustados(2). Aunque
contínuo sobrecalentamiento ha no son peligrosos, deben limpiarse
bujía. Sustituir y limpiar las roscas Km para evitarlo.
erosionado los electrodos. Las de la culata. antes que se acumulen.
bujías deben sustituirse.
Depósitos incrustados (3) se Depósitos incrustados (4). Estado
funden y cristalizan, pudiendo más avanzado de la cristalización Depósitos incrustados (5). Fase final. Bujía desgastada. Sustituir el juego
originar fallas en el encendido del anterior. Deben sustituirse las Los depósitos se han fundido y no se completo se ha estado en servicio
motor bujías. pueden eliminar; sustituir las bujías durante 15.000 kms.
Encendido de la mezcla
Encendido normal Picado Autoencendido
4

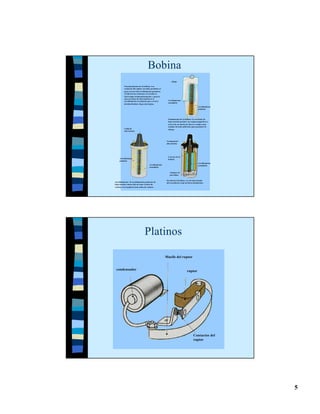

5. Bobina
chispa
Funcionamiento de la bobina. Los
contactos del ruptor cerrados permiten el
paso a través del arrollamiento primario.
Al abrirse los contactos, el circuito se
interrumpe momentáneamente y genera
una corriente de alta tensión en el
arrollamiento secundario que, a través Arrollamiento
secundario
del distribuidor, llega a las bujías.
Arrollamiento
primario
Fundamento de la bobina. La corriente de
baja tensión produce un campo magnético a
través de un núcleo de hierro e induce una
tensión elevada suficiente para producir la
Cable de chispa.
alta tensión
Terminal del
alta tensión.
Carcasa de la
Arrollamiento bobina
primario
Arrollamiento
Arrollamiento secundario
secundario
Aislante de
porcelana
Sección de la bobina. La elevada tensión
Arrollamientos. El arrollamiento primario de del secundario exige un buen aislamiento.
baja tensión consta sólo de unos cientos de
vueltas; el secundario tiene miles de vueltas.
Platinos
Muelle del ruptor
condensador ruptor
Contactos del
ruptor
5

6. Patín del ruptor
muelle
Funcionamiento Contacto móvil
Contacto fijo
platinos Tornillo de
reglaje
leva
El ruptor posee dos contactos, uno fijo y otro móvil.
Este último es accionado por una leva situada en el eje
del distribuidor.
Al girar la leva, el muelle cierra los contactos, con lo
que se reanuda el paso de la corriente.
Distribuidor
La pipa del distribuidor en acción.
Patín del ruptor
muelle
Cable de alta tensión
procedente del la Cable de alta
bobina. tensión a la
Contacto móvil bujía.
Contacto fijo
Tapa de
Electrodo metálico
plástico
de salida.
aislante.
Tornillo
de reglaje
Escobilla
Electrodo de la
central de
leva pipa.
carbón.
El ruptor posee dos contactos, uno fijo y otro
móvil. Este último es accionado por una leva
situada en el eje del distribuidor.
Al girar la leva, el muelle cierra los contactos,
con lo que se reanuda el paso de la corriente.
La corriente de alta tensión generada en la bobina pasa por la pipa que, al
girar, la distribuye a cada una de las bujías.
6

7. Funcionamiento Principales componentes del
distribuidor. Terminal de alta
tensión procedente
Escobilla de carbón
Terminales de salida
de la bobina a las bujías.
Distribuidor Terminal del cable de
alta tensión a la bujía.
Tapa del distribuidor. El cable que parte de la
bobina y llega hasta la tapa del distribuidor
conduce la corriente a un contacto central o
escobilla de carbón. Los terminales que
rodean la escobilla se corresponden con los
cilindros y están conectados a las bujías.
Placa principal Contactos
del ruptor.
Dedo o pipa. Al girar el dedo la corriente
procedente de la escobilla central atraviesa el
electrodo metálico y la chispa salta a cada uno de
los terminales.
Cable de baja
tensión de la Tornillo
bobina. de ajuste
Mecanismo de
avance por
depresión
pivote
Eje del
distribuidor Los piñones
transmiten un
movimiento
rotativo del
Árbol de levas árbol de levas al
eje del
ditribuidor.
El sistema completo. En el encendido por bobina, la corriente de baja
Circuito de circuito de baja tensión.
Circuito de alta tensión.
tensión pasa desde la batería, a través del primario, hasta el condensador
y el ruptor. Se completa el circuito con el retorno de la corriente a la
batería a través del motor y de la carrocería del auto. La corriente de la
encendido masa
Cables de bujías
que no reciben
bobina atraviesa el distribuidor y llega a las bujías.
corriente
Cable de alta
tensión distribuidor
Arrollamie
nto
condensador
primario
Arrollamiento
secundario
Núcleo de
hierro
Interruptor
dulce
de encendido bobin
a El ruptor corta la
corriente del
primario con el fin de
generar una
corriente de alta
tensión en el
secundario.
Terminal de la
batería.
batería
Masa bujías
7

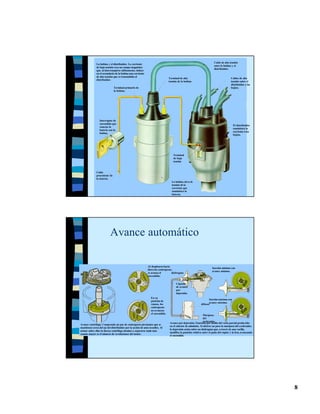

8. Cable de alta tensión
La bobina y el distribuidor. La corriente
entre la bobina y el
de baja tensión crea un campo magnético
distribuidor.
que, al interrumpirse súbitamente, induce
en el secundario de la bobina una corriente
de alta tensión que es transmitida al
Terminal de alta Cables de alta
distribuidor.
tensión de la bobina tensión entre el
distribuidor y las
Terminal primario de bujías.
la bobina.
Interruptor de
encendido que
El distribuidor
conecta la
suministra la
batería con la
corriente a las
bobina.
bujías.
Terminal
de baja
tensión
Cable
procedente de
la batería.
La bobina eleva la
tensión de la
corriente que
suministra la
batería.
Avance automático
Al desplzarse hacia
Succión mínima con
fuera los contrapesos,
avance mínimo.
se avanza el diafragma
encendido.
Cápsula
de avance
por
depresión.
En su
Succión máxima con
posición de
avance máximo.
reposo, los difusor
contrapesos
no avanzan
el encendido.
Mariposa
del
acelerador.
Avance por depresión. Funciona por medio del vacío parcial produ cido
Avance centrífugo. Comprende un par de contrapesos pivotantes que se
en el colector de admisión. Al abrirse un poco la mariposa del a celerador,
mantienen cerca del eje del distribuidor por la acción de unos m uelles. Al
la depresión actúa sobre un diafragma que, a través de una varilla,
actuar sobre ellos la fuerza centrífuga tienden a separarse tanto más
modifica la posición relativa entre el patín del ruptor y la leva, avanzando
cuanto mayor es el número de revoluciones del motor.
el encendido
8

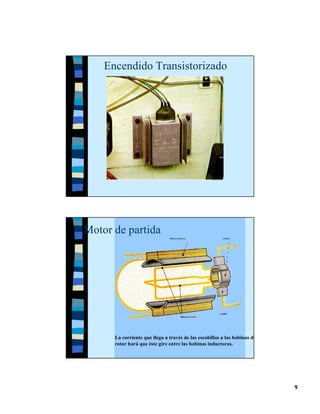

9. Encendido Transistorizado
Motor de partida
Bobina inductora colector.
escobilla
Bobinas del rotor
La corriente que llega a través de las escobillas a las bobinas del
rotor hará que éste gire entre las bobinas inductoras.
9

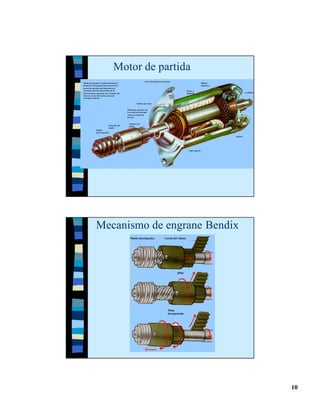

10. Motor de partida
Corte del motor de arranque
Motor de partida. Un piñón dentado se Bobina
desplaza a lo largo del eje giratorio del inductora
motor de partida (que funciona con
corriente eléctrica procedente de la Rotor o
batería) hasta engranar con el volante de inducido escobillas
inercia, al que hace girar para que
arranque el motor.
Bobina del rotor
Piñón que engrana con
la corona dentada que
rodea al volante de
inercia.
Cilindro del
Fileteado del piñón
bendix
Muelle
amortiguador
colector
Tapa soporte
Mecanismo de engrane Bendix
Muelle amortiguador. Corona del volante.
piñón
Piñón
desengranado.
10

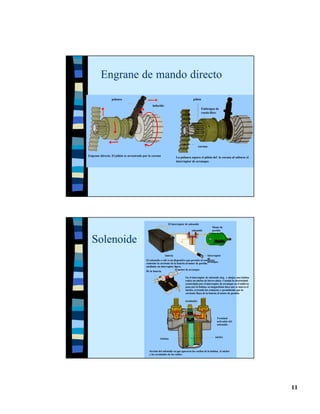

11. Engrane de mando directo
palanca piñón
inducido
Embrague de
rueda libre
corona
Engrane directo. El piñón es arrastrado por la corona La palanca separa el piñón del la corona al soltarse el
interruptor de arranque.
El interruptor de solenoide
Motor de
solenoide partida
Solenoide
batería Interruptor
de
El solenoide o relé es un dispositivo que permite al conductor
arranque.
controlar la corriente de la batería al motor de partida
mediante un interruptor ligero.
Al motor de arranque
De la batería
En el interruptor de solenoide (izq. y abajo), una bobina
rodea un núcleo de hierro dulce. Cuando la electricidad
(controlada por el interruptor de arranque en el tablero)
pasa por la bobina, su magnetismo hace que se mueva el
núcleo, cerrando los contactos y permitiendo que la
corriente fluya de la batería al motor de partida.
terminales
Terminal
activador del
solenoide.
núcleo
bobina
Sección del solenoide en que aparecen las vueltas de la bobina, el núcleo
y los terminales de los cables.
11

12. Principio de funcionamiento del
generador
Alternador simple. El
imán giratorio genera Corriente alterna. Al
corriente en la bobina girar el rotor, la
Imán giratorio corriente sufre una
fija.
inversión continua.
Bobinas fijas en las que se
genera corriente.
Dínamo
Bobinas
inductoras Dinamo simple. Una bobina gira
Masas polares entre dos imanes. La corriente
que se genera en ella se toma del
colector a través de las escobillas
escobillas fijas de carbón. Las bobinas inductoras
producen el campo
Interior del dinamo. magnético.
La bobina gira El colector transmite
en el campo la corriente generada
El colector magnético. en el inducido a las
suministra escobillas.
corriente
continua. Las escobillas recogen
la corriente del
colector.
El inducido gira
en el campo
magnético
Carcasa
Rodamiento exterior
Bobinas del
que soporta el
inducido
inducido.
La polea, movida por la Aletas de
correa del ventilador, hace refrigeración que El dinamo, que gira aproximadamente una vez
girar el inducido. impulsan el aire a y media más de prisa que el motor, cargará la
través del dinamo. batería sólo cuando el motor funcione a un
régimen más elevado que el ralentí.
12

13. Alternador
Garras
entrecruzadas de Bobinado del
cada extremidad del rotor.
rotor.

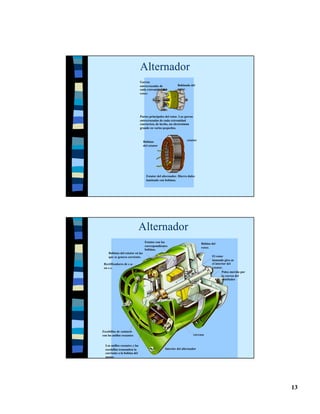

Partes principales del rotor. Las garras
entrecruzadas de cada extremidad
convierten, de hecho, un electroimán
grande en varios pequeños.
estator
Bobinas
del estator
Estator del alternador. Hierro dulce
laminado con bobinas.
Alternador
Estator con las Bobina del
correspondientes rotor.
bobinas.
Bobinas del estator en las
que se genera corriente. El rotor
imanado gira en
Rectificadores de c.a. el interior del
en c.c. estator.
Polea movida por
la correa del
ventilador
Escobillas de contacto
con los anillos rozantes carcasa
Los anillos rozantes y las
escobillas transmiten la Interior del alternador
corriente a la bobina del
motor.
13

14. Alternador
Dínamo vs. Alternador
14

15. Caja Reguladora

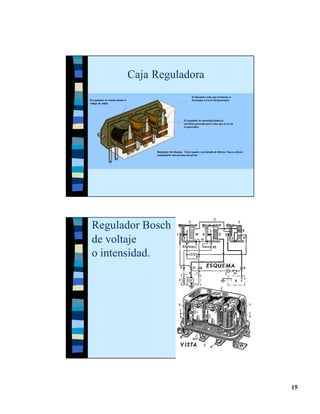

El disyuntor evita que la batería se
El regulador de tensión limita el descargue a través del generador.
voltaje de salida
El regulador de intensidad limita la
corriente generada para evitar que se averíe
el generador.
Regulador del dinamo. Viene tapado y precintado de fábrica. Nun ca deberá
manipularlo una persona inexperta.
Regulador Bosch
de voltaje
o intensidad.
15

16. Batería

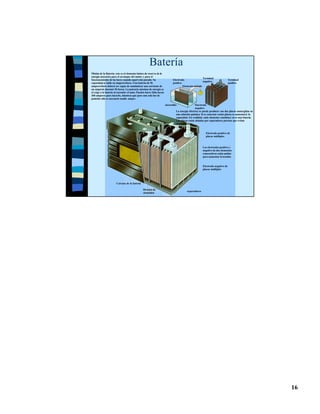

Misión de la Batería: este es el elemento básico de reserva de la
energía necesaria para el arranque del motor y para el
Terminal
funcionamiento de las luces cuando aquel está parado. Su Electrodo Terminal
negativo
capacidad se mide en amperes/hora. Una batería de 56 positivo positivo
amperes/hora deberá ser capaz de suministrar una corriente de Elemento aislado
un amperio durante 56 horas. La potencia máxima de energía se
el exige a la batería al encender el auto; Pueden hacer falta ha sta
360 amperes para hacerlo, mientras que para una sola luz de
posición sólo es necesario medio amper.
electrolito Electrodo
negativo
La energía eléctrica se puede producir con dos placas sumergidas en
una solución química. Si se conectan varias placas se aumentará la
capacidad. En realidad, cada elemento constituye en sí una batería.
Las placas están aisladas por separadores porosos que evitan
cortocircuitos.
Electrodo positivo de
placas múltiples
Los electrodos positivo y
negativo de dos elementos
consecutivos están unidos
para aumentar la tensión.
Electrodo negativo de
placas múltiples
Carcasa de la batería
División de
separadores
elementos
16
