1. REPUBLICA BOLIVARIANA DE VENEZUELA
VICERREPTORADO ACADEMICO
UNIVERSIDAD FERMIN TORO
ESCUELA DE INGENIERIA DE TELECOMUNICACION
CABUDARE ESTADO LARA
INTEGRANTES.
MELISSABETH HURTADO.
C.I: 19.284.955
IRU QUIÑONES.
C.I: 17.946.706
CABUDARE, JULIO DEL 2.011

2. Guía de onda:
Es cualquier estructura física
que guía ondas electromagnéticas.
Algunos tipos de guías de ondas.
Guía de onda rectangular. Guía de onda circular.
Guía de onda elíptica. Guía de onda line array.

3. Clasificación de las guías de ondas.
 Modo TE (Transversal eléctrico).
 Modo TM (Transversal magnético).
 Modo TEM (Transversal electromagnético).
 Modo híbrido.
Clasificación de la guía de onda:
 Modo TE (Transversal eléctrico), la componente del campo eléctrico
en la dirección de propagación es nula.
 Modo TM (Transversal magnético), la componente del campo magnético en
la dirección de propagación es nula.
Modo TEM (Transversal electromagnético), la componente tanto del
campo eléctrico como del magnético en la dirección de propagación es nula.
Modo híbrido, son los que sí tienen componente en la dirección de
propagación tanto en el campo eléctrico como en el magnético.

4. Parametros de la guía de onda:

5. Acopladores.
Son dispositivos pasivos que permiten detectar y separar las ondas
incidentes y reflejadas presentes en una línea de transmisión.
• Pérdidas de inserción (LI): se refieren a la diferencia
en dB entre los niveles de potencia entre la puerta de entrada y
la puerta privilegiada de salida cuando el resto de las puertas
están terminadas con sus impedancias de referencia.
• Relación de acoplamiento (C): Es la elación en dB
entre la potencia de entrada y la potencia en la salida menos
privilegiada de un dispositivo
de más de dos puertas cuando el resto de las puertas está
Parámetros de los n terminadas con sus impedancias de referencia.
acopladores.
• Aislamiento (I): Si el aislamiento es alto, los acopladores
direccionales son excelentes para combinar señales que
alimenten una sola línea para un receptor de dos tonos.
• Directividad (D).
• Perdida de exceso ( LE ).
• Uniformidad.

6. Tipos de acopladores.
Acoplador Bethe-Hole.
Está compuesto por dos guías de
onda de sección rectangular
acopladas mediante un orificio en el
plano común a ambas.
Acoplador de Múltiples Aperturas.
Funciona con el mismo principio del
acoplador Bethe-Hole solo que
para mejorar la respuesta en frecuencia,
en lugar de acoplar los campos por una sola
abertura, se utilizan dos o más orificios
separados una distancia λ g / 4
Acoplador Branch Line.
Acoplador rectangular y para el de líneas a
copladas, las señales se encuentran
desfasadas 90º.

7. Atenuador:
Es un dispositivo electrónico
que dada una magnitud
eléctrica, la disminuye por
un factor constante.
Características de los Atenuadores.
• No afecta la longitud de onda.
• Los niveles de atenuación se extiende de 1dB
hasta 40 dB aproximadamente.
• Confiabilidad de pérdidas mínimas de conexión.
• Garantiza la continuidad de la señal.
• Corrige la intensidad de la señal.
• Cuerpo metálico resistente a la corrosión.

8. Atenuador fijo:
Estos atenuadores, con
valores fijos entre 1 y 30
dB, garantizan un excelente
rendimiento al posibilitar la
utilización de fibra de diseño
especial supresor de modos
de revestimiento.

9. Parámetros del atenuador fijo:
Circuito interno de un atenuador fijo.

10. Atenuador variable.
Un atenuador óptico variable
(VOA) es un dispositivo diseñado
para atenuar una intensidad o un
nivel de señal de entrada de
manera controlada, para producir
una señal óptica de salida con
diversas intensidades atenuación.

11. Los atenuadores variables se clasifican.
Atenuador con gap:
Es consistente en dos
fibras ópticas enfrentadas
entre si. Regulando la distancia
entre las caras de ambas fibras
se obtiene la atenuación de
potencia óptica entre las fibras
entrante y saliente.
Atenuador basado en tadio:
Es un atenuador
continuo basado solamente en
fibra óptica. Cambiando el radio
de curvatura de propia fibra óptica,
se provoca radiación de la potencia
óptica fuera del núcleo por incumplirse
la ley de reflexión total en la frontera
núcleo/revestimiento (ángulo crítico).

12. ATENUADOR PROGRAMABLE
ATENUADOR VARIABLE
PARA FIBRA OPTICA
ATENUADOR FIJO DC- 40GHZ
2.9MM
ATENUADOR DE MICRO-ONDAS 0-
ATENUADOR COAXIAL DE 50W 130dB
ATENUADOR DE RADIO
FRECUENCIA

13. 1. La atenuación se expresa en decibeles de potencia relativa.
Como regla general, una plataforma de 3 dB reduce la
potencia a la mitad, 6 dB a una cuarta parte, 10 dB a una
décima, una centésima de 20 dB, 30 dB a 1 / 1000 y así
sucesivamente. Para el voltaje se duplica la dBs así que por
ejemplo 6dB es la mitad de la tensión.
2. Ancho de banda de frecuencia, por ejemplo, DC-18 GHz
3. Disipación de energía depende del área de la masa y la
superficie de la resistencia de materiales, así como posibles
aletas de refrigeración adicionales.
4. ROE( Relación de Onda Estacionaria) es la razón de onda
estacionaria de puertos de entrada y de salida
5. Precisión
6. Repetibilidad
CARACTERÍSTICAS DE UN ATENUADOR RF
Los atenuadores de radio frecuencia son típicamente en estructura coaxial con conectores de precisión como de
puertos y coaxiales, microstrip o de película delgada de estructura interna.
Algunas características importantes son:
* La precisión,
* ROE baja,
* respuesta en frecuencia plana.
* Repetibilidad.
El tamaño y la forma de la atenuación depende de su capacidad para disipar energía. Atenuadores de RF se utilizan
como cargas y como atenuaciones conocidos y disipaciones de protección de energía en la medición de señales de
RF

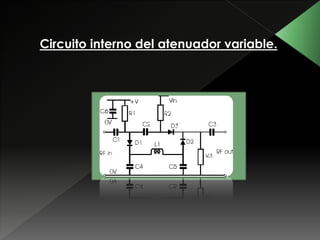

14. Circuito interno del atenuador variable.

15. La T mágica
es un acoplador híbrido de 180º muy avanzado en
tecnología de guías de onda con unas propiedades muy
especiales, ya que cuando se tiene una entrada, la
potencia no es dividida equitativamente
éntrelos tres puertos restantes como es de esperarse debid
o a diferentes polarizaciones en los campos
electromagnéticos y a la configuración de los puertos.

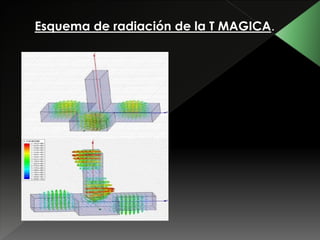

16. Esquema de radiación de la T MAGICA.
