Dispositivos Electrónicos

1. Francisco Silva Cerón
Ing. de Sistemas e Informática
IV Ciclo

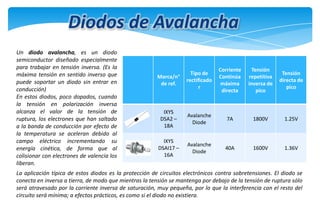

2. Diodos de Avalancha
Un diodo avalancha, es un diodo
semiconductor diseñado especialmente
para trabajar en tensión inversa. (Es la
máxima tensión en sentido inverso que
puede soportar un diodo sin entrar en
conducción)
En estos diodos, poco dopados, cuando
la tensión en polarización inversa
alcanza el valor de la tensión de
ruptura, los electrones que han saltado
a la banda de conducción por efecto de
la temperatura se aceleran debido al
campo eléctrico incrementando su
energía cinética, de forma que al
colisionar con electrones de valencia los
liberan.
Marca/n°
de ref.
Tipo de
rectificado
r
Corriente
Continúa
máxima
directa
Tensión
repetitiva
inversa de
pico
Tensión
directa de
pico
IXYS
DSA2 –
18A
Avalanche
Diode
7A
1800V
1.25V
IXYS
DSAI17 –
16A
Avalanche
Diode
40A
1600V
1.36V
La aplicación típica de estos diodos es la protección de circuitos electrónicos contra sobretensiones. El diodo se
conecta en inversa a tierra, de modo que mientras la tensión se mantenga por debajo de la tensión de ruptura sólo
será atravesado por la corriente inversa de saturación, muy pequeña, por lo que la interferencia con el resto del
circuito será mínima; a efectos prácticos, es como si el diodo no existiera.

3. Diodos Zener
Si aplicamos voltajes bajos a un zener, se
comportará
como
cualquier
diodo
rectificador, toda vez que el voltaje supere
cierto nivel, el diodo entra en avalancha
(conducción de corriente en sentido inverso) y
conduce en ambas direcciones.
Voltaje de ruptura o zener es el nombre dado
al voltaje en el cual el diodo entra en
avalancha. Estos diodos son utilizados en el
diseño de fuentes de alimentación para, fijar
un voltaje, es decir, si necesitamos en una
fuente 5 voltios, colocamos un zener con este
voltaje y siempre se mantendrá, para esto
también se necesita un resistor que limite la
corriente al diodo; también pueden usarse en
el diseño de osciladores por relajación.
Tensión Toleranc
Nominal
ia de
de
Tensión
Zener
Zener
Marca/n°
de ref.
Configuraci
ón
Tipo de
Zener
ON
Semiconduc
tor
1N5349BRL
G
Único
Regulador
de Tensión
12V
+- 5%
ON
Semiconduc
tor
MMSZ9V1T
1G
Único
Regulador
de Tensión
9.1V
+- 5%
Cabe también decir que los zener disipan corriente en forma de calor, tomando en cuenta que oponen cierta
resistencia al paso de la corriente.
El nombre que reciben estas resistencias es “limitadoras”.
Para saber que diodo zener necesitas esta es la fórmula: WATTS = V x I = R x I x I
En este caso I es la intensidad, la cual resulta de restar el voltaje zener del máximo voltaje de la fuente y dividir por el
valor en ohmios de la resistencia limitadora.

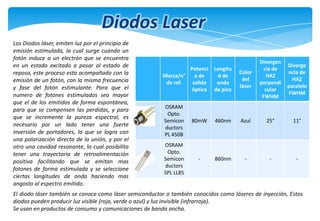

4. Diodos Laser
Los Diodos láser, emiten luz por el principio de
emisión estimulada, la cual surge cuando un
fotón induce a un electrón que se encuentra
en un estado excitado a pasar al estado de
reposo, este proceso esta acompañado con la
emisión de un fotón, con la misma frecuencia
y fase del fotón estimulante. Para que el
numero de fotones estimulados sea mayor
que el de los emitidos de forma espontánea,
para que se compensen las perdidas, y para
que se incremente la pureza espectral, es
necesario por un lado tener una fuerte
inversión de portadores, la que se logra con
una polarización directa de la unión, y por el
otro una cavidad resonante, la cual posibilita
tener una trayectoria de retroalimentación
positiva facilitando que se emitan mas
fotones de forma estimulada y se seleccione
ciertas longitudes de onda haciendo mas
angosto al espectro emitido.
Potenci Longitu
Marca/n°
a de
d de
de ref.
salida
onda
óptica de pico
Color
del
láser
Divergen
cia de
HAZ
perpendi
cular
FWHM
OSRAM
Opto.
Semicon
ductors
PL 450B
80mW
460nm
Azul
25°
11°
OSRAM
Opto.
Semicon
ductors
SPL LL85
-
860nm
-
-
-
Diverge
ncia de
HAZ
paralelo
FWHM
El diodo láser también se conoce como láser semiconductor o también conocidos como láseres de inyección, Estos
diodos pueden producir luz visible (roja, verde o azul) y luz invisible (infrarroja).
Se usan en productos de consumo y comunicaciones de banda ancha.

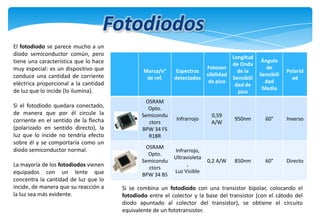

5. Fotodiodos
El fotodiodo se parece mucho a un
diodo semiconductor común, pero
tiene una característica que lo hace
muy especial: es un dispositivo que
conduce una cantidad de corriente
eléctrica proporcional a la cantidad
de luz que lo incide (lo ilumina).
Si el fotodiodo quedara conectado,
de manera que por él circule la
corriente en el sentido de la flecha
(polarizado en sentido directo), la
luz que lo incide no tendría efecto
sobre él y se comportaría como un
diodo semiconductor normal.
La mayoría de los fotodiodos vienen
equipados con un lente que
concentra la cantidad de luz que lo
incide, de manera que su reacción a
la luz sea más evidente.
Longitud
de Onda
Fotosen
de la
sibilidad
Sensibili
de pico
dad de
pico
Ángulo
de
Sensibili
dad
Media
Polarid
ad
Marca/n°
de ref.
Espectros
detectados
OSRAM
Opto.
Semicondu
ctors
BPW 34 FS
R18R
Infrarrojo
0,59
A/W
950nm
60°
Inverso
OSRAM
Opto.
Semicondu
ctors
BPW 34 BS
Infrarrojo,
Ultravioleta
,
Luz Visible
0,2 A/W
850nm
60°
Directo
Si se combina un fotodiodo con una transistor bipolar, colocando el
fotodiodo entre el colector y la base del transistor (con el cátodo del
diodo apuntado al colector del transistor), se obtiene el circuito
equivalente de un fototransistor.

6. Diodos Varactores
Es un dispositivo semiconductor que
puede controlar su valor de capacidad
en términos de la tensión aplicada en
polarización inversa. Esto es, cuando el
diodo se polariza inversamente no
circula corriente eléctrica a través de
la unión; la zona de deplexión actúa
como el dieléctrico de un capacitor y
las secciones de semiconductor P y N
del diodo hacen las veces de las placas
de un capacitor.
La capacidad que alcanza el capacitor
que se forma, es del orden de los pico
o nanofaradios.
Cuando varía la tensión de
polarización inversa aplicada al diodo,
aumenta o disminuye de igual forma
la zona de deplexión. En un diodo, esto
equivale a acercar o alejar las placas
de un capacitor.
Marca/n°
de ref.
Configurac
ión
Aplicación
Capacitanc
ia
Mínima de
diodo
Infineon
BB639E79
04
Único
Sintonizad
or
36pF
30V
NXP
BB131,115
Único
Afinador/V
CO
8pF
30V
Tensión
Inversa
Máxima
Los diodos varicap se controlan mediante la tensión que se les aplica;
por lo que el cambio de capacidad se puede hacer mediante otro
circuito de control, ya sea digital o analógico.
Las aplicaciones de los varicap son la mayoría de las veces en circuitos
resonantes, los cuales permiten seleccionar una señal de una
frecuencia específica, de entre muchas señales de diferentes valores.

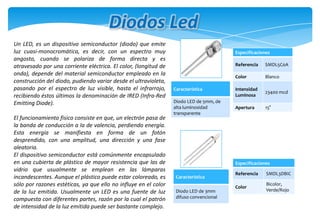

7. Diodos Led
Un LED, es un dispositivo semiconductor (diodo) que emite
luz cuasi-monocromática, es decir, con un espectro muy
angosto, cuando se polariza de forma directa y es
atravesado por una corriente eléctrica. El color, (longitud de
onda), depende del material semiconductor empleado en la
construcción del diodo, pudiendo variar desde el ultravioleta,
pasando por el espectro de luz visible, hasta el infrarrojo,
recibiendo éstos últimos la denominación de IRED (Infra-Red
Emitting Diode).
El funcionamiento físico consiste en que, un electrón pasa de
la banda de conducción a la de valencia, perdiendo energía.
Esta energía se manifiesta en forma de un fotón
desprendido, con una amplitud, una dirección y una fase
aleatoria.
El dispositivo semiconductor está comúnmente encapsulado
en una cubierta de plástico de mayor resistencia que las de
vidrio que usualmente se emplean en las lámparas
incandescentes. Aunque el plástico puede estar coloreado, es
sólo por razones estéticas, ya que ello no influye en el color
de la luz emitida. Usualmente un LED es una fuente de luz
compuesta con diferentes partes, razón por la cual el patrón
de intensidad de la luz emitida puede ser bastante complejo.
Especificaciones
Referencia
Color
Característica
Diodo LED de 5mm, de
alta luminosidad
transparente
SMDL5C0A
Blanco
Intensidad
Luminosa
23400 mcd
Apertura
15°
Especificaciones
Característica
Diodo LED de 3mm
difuso convencional
Referencia
SMDL3DBIC
Color
Bicolor,
Verde/Rojo

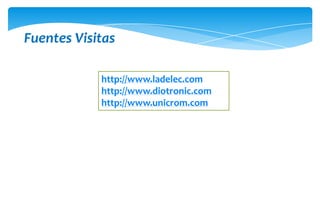

8. Fuentes Visitas
http://www.ladelec.com
http://www.diotronic.com
http://www.unicrom.com
