Este documento describe los diferentes tipos de cargas que actúan sobre las estructuras. Explica que las cargas pueden ser permanentes, vivas o accidentales, y que las permanentes incluyen el peso propio de la estructura, mientras que las vivas incluyen cargas como personas y equipos. También clasifica las cargas según su tiempo de aplicación, ubicación en el espacio e intensidad.

1. Cargas que
Actúan Sobre las
Estructuras

2. Cargas Estructurales
Concepto de Estructura
Son los cuerpos capaces de resistir cargas sin que
exista una deformación excesiva de una de las partes
con respecto a la otra.
Por ello la función de una estructura consiste en
transmitir la fuerza de un punto a otro en el
espacio, resistiendo su aplicación sin perder
estabilidad

3. Concepto de Cargas
Es el peso, fuerza que va a resistir la estructutura y que también son
llamadas fuerzas externas.
Y la fuerza es la capacidad que tiene un objeto de caer por su propio
peso al suelo.

4. La naturaleza de las cargas varía fundamentalmente con el
Proyecto:
- Materiales
- Emplazamiento de la estructura.
Las condiciones de carga de una misma estructura pueden
modificarse de tiempo en tiempo, o bien cambiar rápidamente de
un instante a otro.

5. Algunos tipo de cargas
Estructura
Sistema Estructural
Secciones de la
Estructura
Plantas de la
Estructura
Elementos de la
Estructura
Geometría
Sobrecargas
Equilibrio
Flujo de Fuerzas
Fuerzas
Cargas Permanentes(Muertas)
Cargas de Coersión
Carga de Fuego
Cargas Variables(Vivas)
Cargas de Inercia
Fuerzas Internas
Momentos
Fuerza externas
Transmisión de Cargas
Recepción de Cargas
Entrega de Cargas
Peso propio
Carga de Uso
Carga eólica
Carga de Nieve

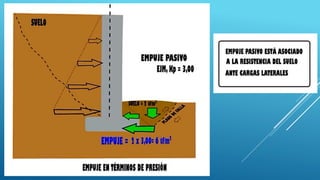

Presión del Terreno
Carga de Freno
Carga de Impacto
Carga Sísmica
Carga de Resonancia
Carga de Vibración
Carga envejecimiento
Carga Asentamiento
Carga Térmica

6. Clasificación de las Cargas
Según El Tiempo de Aplicación
1. Permanentes
2. Accidentales
3. Estáticas
4. Dinámicas
5. Móviles
6. De impacto
Según La Ubicación en el Espacio
1. Concentradas o Puntuales
2. Distribuidas
Según La Intensidad de la Aplicación
1. De viento
2. De Sismos

8. Tipos de Cargas
1. Cargas Muertas
2. Cargas Vivas
3. Cargas Accidentales (de Viento o Sismicas)
Cargas Muertas:
Son aquellas que se mantiene en constante
magnitud y con una posición fija durante la
vida útil de la estructura.
La mayor carga muerta = Peso propio de la estructura

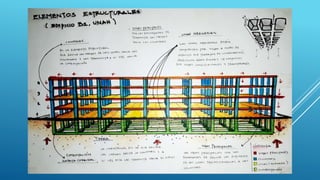

Vigas , Losas, columnas, cimientos, Acabados,Cielos falsos, ventanas, puertas etc

9. - Su calculo solo requiere la determinación
de los volúmenes de los distintos
componentes de la construcción y su
multiplicación por los pesos volumétricos
de los materiales constructivos.
- En su mayoría se representan por medio
de cargas uniformemente distribuidas
sobre las distintas áreas, haya cargas
lineales “muros divisorios” y
concentradas “equipos fijos”

11. Tipos de Cargas
Cargas Vivas
Son aquellas debidas al uso u ocupación de
la construcción. Incluye todo aquellos que no
tienen posición fija y definitiva dentro del
edificio.
Fuerzas de viento
Muebles, mercancías, equipos y personas
Cambios de temperatura
Se especifican en los códigos de construcción en KN/m2 en el SI o en Kg/m2

13. Tipos de Cargas
Cargas Accidentales
Son cargas que pasan rápido por la
estructura, son cargas inerciales causadas
por movimientos sísmicos
Pueden ser calculadas teniendo en cuenta
las características dinámicas del suelo
(estudio de suelo)

57. Otras Cargas
Dinámicas: Son las que varian rápidamente en el tiempo, son las
que durante el tiempo que actúan están en estado de movimientos
Móviles:
Son aquellas en las cuales la dirección del movimiento es
perpendicular con la dirección en que se produce la carga,
desplazamiento de un vehiculo, grua, tren etc
De Impacto:
Son aquellas en las cuales la dirección del movimiento coincide con
la dirección en que se produce la carga, se caracteriza por un tiempo
muy breve (Instantánea) choque de un vehículo, movimiento
sísmico, publico saltando sobre gradas en un estadio deportivo etc

58. Según su Ubicación en el espacio
Concentradas: Son las que actúan sobre una
superficie muy reducida, una grúa sobre la vía.
Distribuidas: Son aquellas que mantienen el
mismo valor toda su extensión; el peso propio
de una losa, el publico en una sala de
espectaculos
