El documento describe los principales sistemas estructurales, incluyendo muros de carga, pórticos, combinados y duales. Los muros de carga distribuyen cargas verticales mientras que los pórticos también resisten fuerzas horizontales de manera más efectiva cuando están alineados. Los sistemas combinados y duales usan una combinación de muros y pórticos para distribuir cargas de manera más uniforme.

1. ELABORADO POR: Miguel Ángel
Salinas Anzola.
DIRIGIDO A : Arq. Andrés Mauricio
Gonzales.
COD: 2001112004.

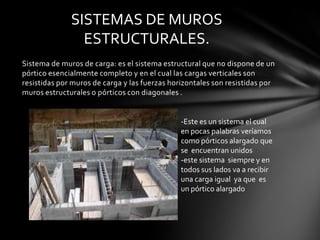

2. SISTEMAS DE MUROS
ESTRUCTURALES.
Sistema de muros de carga: es el sistema estructural que no dispone de un
pórtico esencialmente completo y en el cual las cargas verticales son
resistidas por muros de carga y las fuerzas horizontales son resistidas por
muros estructurales o pórticos con diagonales .
-Este es un sistema el cual
en pocas palabras veríamos
como pórticos alargado que
se encuentran unidos
-este sistema siempre y en
todos sus lados va a recibir
una carga igual ya que es
un pórtico alargado

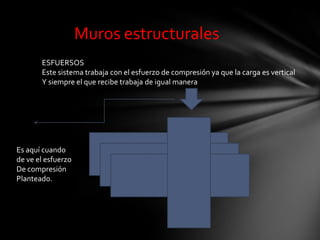

3. Muros estructurales
ESFUERSOS
Este sistema trabaja con el esfuerzo de compresión ya que la carga es vertical
Y siempre el que recibe trabaja de igual manera
Es aquí cuando
de ve el esfuerzo
De compresión
Planteado.

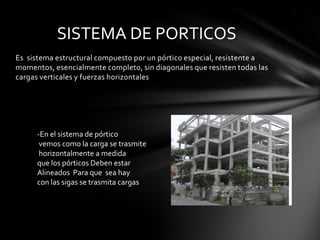

4. SISTEMA DE PORTICOS
Es sistema estructural compuesto por un pórtico especial, resistente a
momentos, esencialmente completo, sin diagonales que resisten todas las
cargas verticales y fuerzas horizontales
-En el sistema de pórtico
vemos como la carga se trasmite
horizontalmente a medida
que los pórticos Deben estar
Alineados Para que sea hay
con las sigas se trasmita cargas

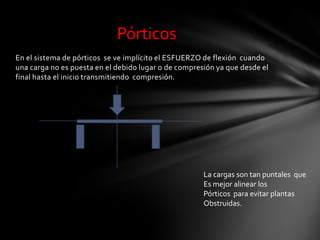

5. Pórticos
En el sistema de pórticos se ve implícito el ESFUERZO de flexión cuando
una carga no es puesta en el debido lugar o de compresión ya que desde el
final hasta el inicio transmitiendo compresión.
La cargas son tan puntales que
Es mejor alinear los
Pórticos para evitar plantas
Obstruidas.

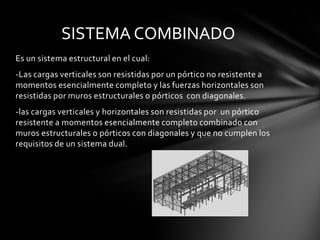

6. SISTEMA COMBINADO
Es un sistema estructural en el cual:
-Las cargas verticales son resistidas por un pórtico no resistente a
momentos esencialmente completo y las fuerzas horizontales son
resistidas por muros estructurales o pórticos con diagonales.
-las cargas verticales y horizontales son resistidas por un pórtico
resistente a momentos esencialmente completo combinado con
muros estructurales o pórticos con diagonales y que no cumplen los
requisitos de un sistema dual.

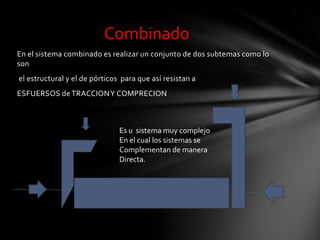

7. Combinado
En el sistema combinado es realizar un conjunto de dos subtemas como lo
son
el estructural y el de pórticos para que así resistan a
ESFUERSOS de TRACCION Y COMPRECION
Es u sistema muy complejo
En el cual los sistemas se
Complementan de manera
Directa.

8. SISTEMA DUAL
ES UN SISTEMA ESTRUCTURAL QUE TIENE UN PORTICON ESPACIAL
RESISTENTE A MOMENTOS Y SIN DIAGONALES, COBINANDO CON
MUROS ESTRUCTURALES O PORTICOS CON DIAGONALES PARA QUE EL
SISTEMA ESTRUCRURAL SE PUEDA CLASIFICAR COMO SISTEMA DUAL SE
DEBEN CUMPLIR UNA SERIE DE REQUISITOS-
Este es el sistema en el que
Con serie de requisito de manera
Que las cargas son muy puntuales y
Divididas a igual forma .

9. DUAL
EL SISTENA ES SI ESTA MUY BIEN PLNTEADO PESE A LOIS REQUISITOS
YA QUE NO RESPONDE A LA FLEXION O PANDEO Y EL EZFUERZO A
COMPRECION ES DIRECTO Y PUNTUALSON MUY RIGIDOS.
ESTE TRABAJA MUY BIEN
AL MOMENTO DE LOS
VOLADOS O SALIDAS
QUE INTERVIEMEN
YA QUE COMBINAMOS DOS
SISTEMAS .

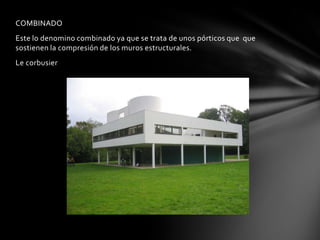

10. COMBINADO
Este lo denomino combinado ya que se trata de unos pórticos que que
sostienen la compresión de los muros estructurales.
Le corbusier

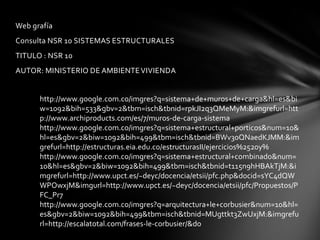

11. Web grafía
Consulta NSR 10 SISTEMAS ESTRUCTURALES
TITULO : NSR 10
AUTOR: MINISTERIO DE AMBIENTE VIVIENDA
