Este documento describe diferentes tipos de cargas que actúan sobre una estructura y los perfiles de acero estructural más comunes. Las cargas vivas son dinámicas y dependen del uso del espacio, mientras que las cargas muertas son estáticas y dependen del peso de la estructura. Las cargas accidentales son transitorias. Los perfiles de acero estructural más usados incluyen HEB, U, ángulos, tubos circulares y cuadrados, y placas.

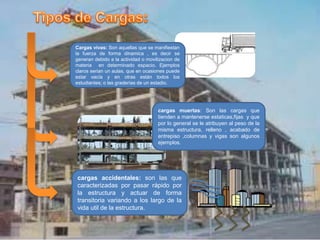

3. Cargas vivas: Son aquellas que se manifiestan
la fuerza de forma dinamica , es decir se
generan debido a la actividad o movilizacion de
materia en determinado espacio. Ejemplos
claros serian un aulas, que en ocasiones puede
estar vacía y en otras están todos los
estudiantes; o las graderías de un estadio.
cargas muertas: Son las cargas que
tienden a mantenerse estaticas,fijas y que
por lo general se le atribuyen al peso de la
misma estructura, relleno , acabado de
entrepiso ,columnas y vigas son algunos
ejemplos.
cargas accidentales: son las que
caracterizadas por pasar rápido por
la estructura y actuar de forma
transitoria variando a los largo de la
vida util de la estructura.

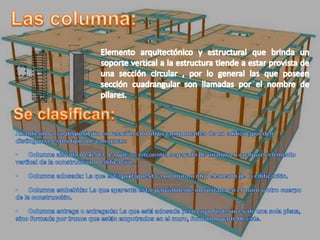

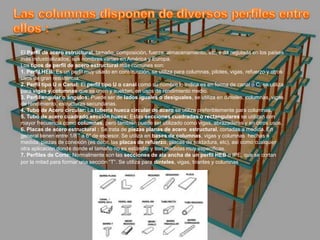

8. El Perfil de acero estructural, tamaño, composición, fuerza, almacenamiento, etc, está regulada en los países
más industrializados, sus nombres varían en América y Europa.
Los tipos de perfil de acero estructural más comunes son:
1. Perfil HEB: Es un perfil muy usado en construcción, se utiliza para columnas, pilotes, vigas, refuerzo y otros
usos de gran resistencia.
2. Perfil tipo U o Canal: El perfil tipo U o canal como su nombre lo indica es en forma de canal o C, se utiliza
para vigas y columnas que se unen y sueldan, en usos de rendimiento medio.
3. Perfil angular o ángulos: Puede ser de lados iguales o desiguales, se utiliza en dinteles, columnas, vigas
de rendimiento, estructuras secundarias.
4. Tubo de Acero circular: La tubería hueca circular de acero se utiliza preferiblemente para columnas.
5. Tubo de acero cuadrado sección hueca: Estas secciones cuadradas o rectangulares se utilizan con
mayor frecuencia como columnas, pero también puede ser utilizado como vigas, abrazaderas y en otros usos.
6. Placas de acero estructural : Se trata de piezas planas de acero estructural, cortadas a medida. En
general tienen entre 1/8 ” a 6″ de espesor. Se utiliza en bases de columnas, vigas y columnas hechas a
medida, piezas de conexión (es decir, las placas de refuerzo, placas de soldadura, etc), así como cualquier
otra aplicación donde donde el tamaño no es estándar y son medidas muy especificas.
7. Perfiles de Corte: Normalmente son las secciones de ala ancha de un perfil HEB o IPE, que se cortan
por la mitad para formar una sección “T”. Se utiliza para dinteles, vigas, tirantes y columnas.

9. .

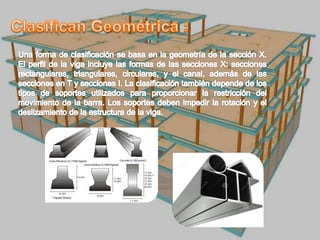

12. Los perfiles a usar serán definidos de acuerdo a la
necesidad constructiva es decir de acuerdo al uso y la
carga que se quiere que la estructura resista en conjunto
con las columnas harán que la estructura sea estable y
resista las cargas externas a las que sea expuesta. Entre
ellos estan:

13. Asi mismo seran dibujadas las
vigas en cuanto a las
columnas , estas seran del
mismo ancho que las
columnas aunque por un
trazo de linea mas fina , las
mismas deberan interconectar
columnas con columnas.
Ambos columnas y vigas serán atravesadas por una
línea fina que representara los ejes de cada una ,del
lado de arriba o abajo se ubican los ejes , 1,2,3… ; del
lado derecho o izquierdo los ejes ,A,B,C…
Así mismo en presencia de una columna
excéntrica que no se encuentre en eje con
ninguna , esta será atravesada por un eje ,
1’,2’,3’…; o bien sea , A’,B’,C’…
