Sistemas Estructurales
INTRODUCCIÓN
Los sistemas estructurales a lo largo del tiempo han logrado servir como guía
para la composición de una estructura, la cuál permitirá la estabilidad de una
edificación o construcción. Existen diferentes métodos y maneras de emplearlos,
cada una con ciertos beneficios, dependiendo de los materiales a disposición y
de lo que se quiera lograr.
Por esta razón, en el siguiente trabajo daré a conocer los diferentes sistemas
estructurales, como están compuestos, que beneficios y desventajas poseen,
además de otros elementos relacionados a ellos.
Un sistema estructural es aquel compuesto
de uno ovarios elementos estructurales
dispuestos de tal forma que, tanto la
estructura total como cada uno de sus
componentes, son capaces de mantenerse
sin cambios apreciables en su geometría
durante las aplicaciones de carga y descarga.
SISTEMAS ESTRUCTURALES
Los sistemas estructurales constituyen un
estudio fundamental para la construcción
de toda estructura. Pues al margen del
buen diseño arquitectónico y de la
funcionalidad de la edificación es muy
importante y a la vez obligatorio que la
estructura esté en capacidad de soportar las
cargas que le serán impuestas durante su
periodo de vida.
Definición Características
Algunas características para clasificar
los distintos sistemas estructurales son
las siguientes
• Economía
• Necesidades estructurales especiales
• Problemas de diseño
• Problemas de construcción
• Material y limitación de escala
Tipos de sistemas
estructurales
(Definición, ventajas, desventajas, características
SISTEMA APORTICADOS
Un sistema porticado es el que utiliza
como estructura una serie de pórticos
dispuestos en un mismo sentido, sobre
los cuales se dispone un forjado. Es
independiente de su arriostramiento,
que podrá hacerse con pórticos
transversales, cruces de San Andrés,
pantallas u otros métodos. Este sistema
es el más utilizado hoy en día en las
zonas desarrolladas, especialmente en
hormigón. Los forjados transmiten las
cargas a los pilares o muros, y éstos a la
cimentación
Definición
Características
• Este sistema está formado por vigas
y columnas, conectadas entre sí por
medio de nodos rígidos, lo cual
permite la trasferencia de los
momentos flectores y las cargas
axiales hacia las columnas.
• La resistencia a las cargas laterales
de los pórticos se logra
principalmente por la acción de
flexión de sus elementos.
SISTEMA APORTICADOS
• Gran libertad en la
distribución de los espacios
internos del edificio.
• Son estructuras muy flexibles
que atraen pequeñas
solicitaciones sísmicas.
• Disipan grandes cantidades de
energía gracias a la ductilidad
que poseen los elementos y la
gran hiperestaticidad del
sistema.
• El sistema en general presenta
una baja resistencia de rigidez
a las cargas laterales.
• Su gran flexibilidad permite
grandes desplazamientos lo
cual produce daños en los
elementos no estructurales.
• Es difícil mantener las derivas
los requerimientos
normativos.
Ventajas Desventajas
SISTEMA DE MUROS PORNTANTES
Se conoce como sistema tipo cajón o tipo túnel a los arreglos entre placas verticales (muros),
las cuales funcionan como paredes de carga, y las placas horizontales (losas). Este sistema
genera gran resistencia y rigidez lateral, pero si la disposición de los muros se hace en una sola
dirección o se utiliza una configuración asimétrica inadecuados que propician la posibilidad de
colapso.
En los sistemas tipo cajón, las cargas gravitacionales se transmiten a la fundación mediante
fuerzas axiales en los muros, los momentos flexionantes son generalmente muy pequeños
comparados a los esfuerzos cortantes, por lo cual no se puede esperar un comportamiento
dúctil, al no producirse disipación de energía.
Definición
• Las cargas gravitacionales se transmiten a la fundación mediante fuerzas
axiales en los muros.
• Pueden ser de hormigón armado, piedras naturales, ladrillos de barro y
bloques de mortero.
• Los muros de cargas reciben y transmiten las cargas de forma lineal.
Características
SISTEMA DE MUROS PORNTANTES
• Constructivamente es rápido
de ejecutar
• Permite un ahorro en costos
en la construcción de las
paredes de bloques y el friso
de las mismas.
• Ofrece gran resistencia a los
esfuerzos laterales.
• Los elementos no
estructurales no sufren daños
considerables
• Es una estructura liviana y
flexible.
• Estará expuesto a grandes
esfuerzos sísmicos.
• La longitud de los ramales de
instalaciones de aguas servidas
es limitada.
• Existirá grandes limitaciones en
cuanto a la distribución de los
espacios internos de cada
planta.
• Puede llegar a ser un sistema
muy vulnerable si la
configuración estructural no
posee líneas de resistencias en
las dos direcciones ortogonales.
Ventajas Desventajas

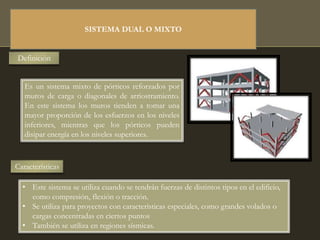

SISTEMA DUAL O MIXTO
Definición
Es un sistema mixto de pórticos reforzados por
muros de carga o diagonales de arriostramiento.
En este sistema los muros tienden a tomar una
mayor proporción de los esfuerzos en los niveles
inferiores, mientras que los pórticos pueden
disipar energía en los niveles superiores.
Características
• Este sistema se utiliza cuando se tendrán fuerzas de distintos tipos en el edificio,
como compresión, flexión o tracción.
• Se utiliza para proyectos con características especiales, como grandes volados o
cargas concentradas en ciertos puntos
• También se utiliza en regiones sísmicas.
• Se genera una estructura con
una resistencia y rigidez lateral
sustancialmente mayor al
sistema de pórticos, lo cual lo
hace muy eficiente para
resistir fuerzas sísmicas
• Se puede obtener ventajas en
cuanto a su distribución de
espacios internos.
• Es común que cuando se
diseñan estructuras duales se
supone que los muros resisten
todas las fuerzas laterales y el
sistema aporticado las
gravitacionales
• Hay que ser cuidadosos con la
configuración de elementos
rígidos, ya que tienen una
extrema diferencia de rigidez
comparado a los pórticos y esto
puede causar concentraciones
excesivas de esfuerzos en
algunas zonas del edificio y una
mala distribución de cargas
hacia las fundaciones.
Ventajas Desventajas
SISTEMA DUAL O MIXTO
SISTEMA ABOVEDADO, ARCO Y CÚPULA
E concepto básico del arco es tener una estructura para
cubrir claros, mediante el uso de compresión interna
solamente. El perfil del arco puede ser derivado
geométricamente de las condiciones de carga y soporte.
El sistema avobedado fue un sistema muy utilizado en
Mesopotamia y la edad media europea. Se basa en
bóvedas, que centran las cargas en arcos reforzados por
pilastras o contrafuertes. Para utilizarlo se precisan
materiales que aguanten bien los esfuerzos de
compresión, por lo que tradicionalmente se han
construido en ladrillo cerámico o piedra. Puede hacerse
una subdivisión con los sistemas cupulados, cuyas cúpulas
se arriostran con pechinas, permitiendo espacios centrales
muy amplios. Este sistema fue muy utilizado en el imperio
bizantino, siendo su ejemplo más conocido Santa Sofía,
en Estambul.
Características
Definición
Cubre las luces por medio
de elementos que solo
están sometidos a
compresión interna. La
forma básica es la parábola
convexa hacia el lado de
arriba

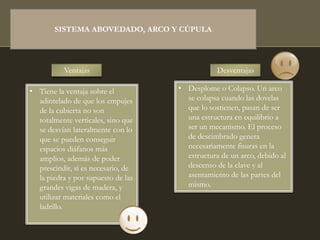

• Tiene la ventaja sobre el
adintelado de que los empujes
de la cubierta no son
totalmente verticales, sino que
se desvían lateralmente con lo
que se pueden conseguir
espacios diáfanos más
amplios, además de poder
prescindir, si es necesario, de
la piedra y por supuesto de las
grandes vigas de madera, y
utilizar materiales como el
ladrillo.
• Desplome o Colapso. Un arco
se colapsa cuando las dovelas
que lo sostienen, pasan de ser
una estructura en equilibrio a
ser un mecanismo. El proceso
de descimbrado genera
necesariamente fisuras en la
estructura de un arco, debido al
descenso de la clave y al
asentamiento de las partes del
mismo.
Ventajas Desventajas
SISTEMA ABOVEDADO, ARCO Y CÚPULA
PERFILES METALICOS
ESTRUCTURALES Y
DE CARPINTERÍA
METÁLICA
Los perfiles estructurales son productos
fabricados para la construcción de estructuras.
Son de sección cerrada, conformado en frio y
soldado eléctricamente por alta frecuencia,
formando elementos tubulares de sección
cuadrada, circular, rectangular, T, TT, entre otro.
Cuando se requiere una cierta rigidez, o cuando
las inversiones de carga pueden someter al
miembro diseñado para tensión a ciertas
compresiones, los cables varillas y barras no
cumplirá con las necesidades del caso; en tal
situación deben emplearse perfiles estructurales
sencillos o armados.
PERFILES ESTRUCTURALES METALICOS
1. Perfil HEB: Es un perfil muy usado en construcción, se utiliza para columnas, pilotes, vigas,
refuerzo y otros usos de gran resistencia.
2. Perfil tipo U o Canal se utiliza para vigas y columnas que se unen y sueldan, en usos de
rendimiento medio.
3. Perfil angular o ángulos puede ser de lados iguales o desiguales, se utiliza en dinteles,
columnas, vigas de rendimiento, estructuras secundarias.
4. Tubo de Acero circular se utiliza preferiblemente para columnas.
5. Tubo de acero cuadrado sección hueca se utilizan con mayor frecuencia como columnas, pero
también puede ser utilizado como vigas, abrazaderas y en otros usos.
6. Placas de acero estructural
Se trata de piezas planas de acero estructural, cortadas a medida. En general tienen entre 1/8 ” a
6″ de espesor. Se utiliza en bases de columnas, vigas y columnas hechas a medida, piezas de
conexión (es decir, las placas de refuerzo, placas de soldadura, etc), así como cualquier otra
aplicación donde donde el tamaño no es estándar y son medidas muy especificas.
7. Perfiles de Corte
Normalmente son las secciones de ala ancha de un perfil HEB o IPE, que se cortan por la mitad
para formar una sección “T”. Se utiliza para dinteles, vigas, tirantes y columnas.
PERFILES ESTRUCTURALES METALICOS

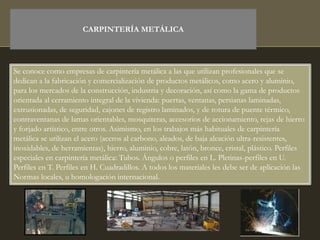

CARPINTERÍA METÁLICA
Se conoce como empresas de carpintería metálica a las que utilizan profesionales que se
dedican a la fabricación y comercialización de productos metálicos, como acero y aluminio,
para los mercados de la construcción, industria y decoración, así como la gama de productos
orientada al cerramiento integral de la vivienda: puertas, ventanas, persianas laminadas,
extrusionadas, de seguridad, cajones de registro laminados, y de rotura de puente térmico,
contraventanas de lamas orientables, mosquiteras, accesorios de accionamiento, rejas de hierro
y forjado artístico, entre otros. Asimismo, en los trabajos más habituales de carpintería
metálica se utilizan el acero (aceros al carbono, aleados, de baja aleación ultra-resistentes,
inoxidables, de herramientas), hierro, aluminio, cobre, latón, bronce, cristal, plástico. Perfiles
especiales en carpintería metálica: Tubos. Ángulos o perfiles en L. Pletinas-perfiles en U.
Perfiles en T. Perfiles en H. Cuadradillos. A todos los materiales les debe ser de aplicación las
Normas locales, u homologación internacional.
CERCHAS METÁLICAS
Y MALLAS
ESPACIALES
CERCHAS METÁLICAS
La cercha es una composición de barras rectas unidas
entre si en sus extremos para constituir una armazón
rígida de forma triangular, capaz de soportar cargas en su
plano, particularmente aplicadas sobre las uniones
denominada nodos; en consecuencia, todos los elementos
se encuentran trabajando a tracción o compresión sin la
presencia de flexión y corte.
La cercha es uno de los
principales tipos de estructuras
empleados en ingenieria, ya que
proporciona una solución
práctica y económica debido a la
ligereza del peso y gran
resistencia.
Ventajas
Además del acero, pueden ser de
madera.
Una cercha está formada por los siguientes
elementos:
1. Los miembros de arriba cordón superior.
2. Los miembros de abajo cordón inferior.
3. Diagonales.
4. Verticales montantes o pendolones
dependiendo del tipo de fuerza.
Definición
CERCHAS METÁLICAS
Usos
Las cerchas se emplean cuando se tiene
luces libres grandes como puentes,
sitios públicos y estadios. Las cerchas
paralelas se usan en recintos amplios, de
cordones superiores curvos se
comportan similar a una estructura
colgante o un arco y se emplean en
algunos puentes, en techos y entrepiso
se emplean cerchas liviana.
El rango de luces de la cercha es de 15 a
50m para cerchas de acero.
MALLAS ESPACIALES
Una malla espacial es una tipología de estructura espacial,
un sistema estructural compuesto por elementos lineales
unidos de tal modo que las fuerzas son transferidas de forma
tridimensional. Macroscópicamente, una estructura espacial
puede tomar forma plana o de superficie curva.
Las mallas espaciales son aquellas en las que todos sus
elementos son prefabricados y no precisan para el montaje
de medios de unión distintos de los puramente mecánicos1
Las barras de las mallas espaciales funcionan trabajando a
tracción o a compresión, pero no a flexión. De esta manera
las mallas espaciales cumplen lo siguiente:
• Las fuerzas exteriores sólo se aplican en los nudos.
• Los elementos se configuran en el espacio de tal modo
que la rigidez de cada unión se puede considerar
despreciable, es decir, cada unión se considera una
articulación a efectos de cálculo
Definición
LOSACERO
Es un sistema de entrepiso metálico que
utiliza un perfil laminado diseñado para
anclar perfectamente con el concreto y
formar la losa de azotea o entrepiso •Este
sistema además de tener una excelente
resistencia estructural disminuye los
tiempos de construcción generando
ahorros en mano de obra, tiempo y renta
de equipo. •Actúa como acero de refuerzo
positivo y cimbra •Se puede aplicar con
vigas trabajando como sección compuesta.
Viga de acero •Conectores de cortante
La losacero se conecta a la viga de
acero por medio de conectores
soldados al patín superior de la viga
aprovechando al conector como
elemento de fijación para la losacero y
como conector de cortante para la
acción compuesta de la viga.
Definición
Que la conforma?
LOSACERO
MEMBRANAS
MEMBRANAS
Una membrana es un elemento estructural
bidimensional, sin rigidez flexional, que
soporta tensiones y esfuerzos normales. Se
utiliza para cerramientos o cubiertas de
cualquier tipo. Se elabora con textiles,
postes y cables tensionados.
Definición
• Son de larga duración y fácil
mantenimiento.
• La iluminación interna genera
reflejos nocturnos muy especiales.
• Permiten ahorro de energía en
iluminación y climatización.
Ventajas
MEMBRANAS
Las membranas arquitectónicas son
completamente diferentes a cualquier otra
solución de cubiertas, tanto técnica como
funcionalmente. A partir de cuatro formas
básicas -plana, cóncava, convexa y la
parábola hiperbólica- se obtienen gran
cantidad de configuraciones geométricas, a
las cuales se agregan características físicas
poco comunes para lograr estructuras
únicas
Las membranas arquitectónicas tienen
muchas cualidades técnicas y estéticas:
• Permiten ilimitadas posibilidades de
diseño.
• Se pueden instalar en todos los climas.
• Producen ahorros en cimentación y
estructura porque son muy livianas.
• Son de larga duración y fácil
mantenimiento.
• No se manchan fácilmente.
• La iluminación interna genera reflejos
nocturnos muy especiales.
• Son translúcidas.
• Evitan que pase el calor y mantienen
ambientes confortables en clima cálido.
• Permiten ahorros de energía en
iluminación y climatización.
Características
CONCRETO ARMADO
La técnica constructiva del concreto
armado consiste en la utilización de
concreto con barras o mallas de acero con
fibras, tales como fibras plásticas, fibra de
vidrio, fibras de acero o combinaciones de
barras de acero con fibras dependiendo de
los requerimientos a los que estará
sometido. El concreto armado se utiliza en
edificios de todo tipo, caminos, puentes,
presas, túneles y obras industriales.
Definición
CONCRETO ARMADO
Características
1.- Complementariedad mecánica de
ambos materiales: Ambos materiales
tienen una relación de complementariedad
mecánica. Por el principio de Navier-
Bernoulli podemos decir que las
deformaciones del acero son similares a las
del Hormigón que lo circunda, ya que para
fines prácticos, las secciones de la
deformada siguen considerándose planas.
Sin ambargo, el Hormigón se encarga de
soportar los esfuerzos a compresión,
mientras que el acero lo hace con la
tracción. Esta "simbiosis" de los
materiales, es la idea fundamental en que se
basa la filosofía del hormigón armado
2.- Casi Uniformidad de Coeficientes
de Dilatación Térmica: Esta cualidad (
con un valor de alrededor de 11.0 x 10 -
6 C -1 para el acero y de 10.8 x 10 -6 C -
1 para el concreto) es la que posibilita la
construcción de grandes volúmenes de
concreto sin que se produzcan
agrietamientos , ya que como se sabe el
hormigón o concreto, es muy mal material
en lo que respecta a las fuerzas de tensión
inducidas por la dilatación térmica.
CONCRETO ARMADO
(CARACTERÍSTICAS)
3.- La adherencia que se desarrolla
entre las varillas de acero y el
concreto: Si no existiera la adherencia, las
varillas saldrían disparadas con una
aceleración proporcional a las fuerzas de
tensión inducido por las diferentes
solicitaciones al material. Este fenómeno se
produce gracias a la fricción entre las
corrugaciones de las varillas de acero y los
áridos que componen el concreto. Esto
permite que ambos materiales se
comporten como uno sólo
4.- El confinamiento del concreto por el
refuerzo transversal: El concreto queda
confinado cuando a esfuerzos que se
aproximan a la resistencia uniaxial, las
deformaciones transversales se hacen muy
elevadas debido al agrietamiento interno
progresivo y el concreto se apoya sobre el
refuerzo transversal, el cual proporciona un
apoyo pasivo que confina al concreto en el
núcleo. Muchos investigadores (Richart,
Iyengar, Bertero, Felippa y otros) han
demostrado bajo distintos modelos que
este confinamiento mejora considerablente
las características de esfuerzo deformación
del concreto para grandes deformaciones
del concreto.
CONCRETO ARMADO
(CARACTERÍSTICAS)
5.-El Recubrimiento: El recubrimiento de
las varillas de acero tiene como finalidad
fundamental proteger a las varillas de acero
de la humedad y del ataque químico de otras
sustancias corrosivas que se hallen presentes
en el ambiente. No colabora directamente al
confinamiento del núcleo, ya que el
desconchamiento se produce generalmente
cuando el concreto alcanza la resistencia de
confinación , pero si ayuda en el desarrollo de
la adherencia.
CONCRETO ARMADO
(CARACTERÍSTICAS)
MUROS PORTANTES
Se conoce como sistema tipo cajón o tipo túnel a los arreglos entre placas verticales (muros),
las cuales funcionan como paredes de carga, y las placas horizontales (losas). Este sistema
genera gran resistencia y rigidez lateral, pero si la disposición de los muros se hace en una sola
dirección o se utiliza una configuración asimétrica inadecuados que propician la posibilidad de
colapso.
En los sistemas tipo cajón, las cargas gravitacionales se transmiten a la fundación mediante
fuerzas axiales en los muros, los momentos flexionantes son generalmente muy pequeños
comparados a los esfuerzos cortantes, por lo cual no se puede esperar un comportamiento
dúctil, al no producirse disipación de energía.
Definición
MUROS PORTANTES
MADERA COMO
SISTEMA
ESTRUCTURAL
MADERA COMO SISTEMA ESTRUCTURAL
La madera es uno de los materiales más
versátiles que encontramos dentro del mundo
de la construcción. Puede ser usada tanto
como sistema estructural, como para
revestimientos de pisos y paredes (en interior
y exterior), o estructuras internas como
escaleras, entramado de techos, y pisos
suspendidos.
La madera es un excelente material para la
construcción gracias a ciertas características particulares: es aislante
térmico, acústico y mala conductora de la electricidad, siempre que
haya sido secada correctamente. Otras de las ventajas son su poco
peso, su maleabilidad y su resistencia a los movimientos sísmicos.
Por otro lado, también tiene varias
contras: es porosa, deformable por
incidencia de la humedad, puede ser
atacada por insectos y moho, y es
combustible. Pero todas estas
desventajas son subsanadas por
tratamientos específicos que se le
aplican en forma industrial, según el
uso que se le vaya a dar.
El costo de la construcción en
madera es mucho más bajo que con otros
sistemas constructivos, lo que la convierte
en una excelente alternativa
MADERA COMO SISTEMA ESTRUCTURAL
MADERA COMO SISTEMA ESTRUCTURAL
Los sistemas constructivos en madera son,
básicamente, de dos tipos: de “tronco macizo” o de
“entramado ligero”. En el primer caso, se utilizan
directamente los troncos enteros o cortados en forma
de tablones. El “entramado ligero” es el sistema más
habitual y práctico, ya que reduce notablemente el
tiempo de construcción.
El sistema de entramado soporta cualquier
diseño y tamaño de construcción lo que, unido
a las ventajas propias de la madera, lo
convierte en una excelente alternativa frente
a los sistemas constructivos más
tradicionales.
La estructura básica de la construcción está formada por módulos de madera formados por
elementos lineales (tirantes) unidos por sistemas de escuadras. Estos módulos vienen pre-
fabricados, en distintos tamaños, y permiten “armar” la casa como si fuera un rompecabezas,
ubicando los paneles sobre una base de cemento, según el diseño. Estos paneles se revestirán
luego, en el interior y exterior, de distintos materiales: piedra, madera, cerámica, etc. Soportan
cualquier tipo de revestimiento. Entre ambas caras se colocan material aislante térmico e
ignífugo, y todo el sistema de cables eléctricos y cañerías, antes de revestir.
MADERA COMO SISTEMA ESTRUCTURAL
CONCLUSIÓN
Los sistemas estructurales son de gran importancia debido a que son
aquellas estructuras compuestas de varios miembros, que permiten
soportar las edificaciones y tienen además la función de soportar las
cargas que actúan sobre ellas transmitiéndolas al suelo. Sin ellas no
existiría estabilidad ni equilibrio en las construcciones, por lo tanto no se
podría habita ni disfrutar de ellas.

Más contenido relacionado

La actualidad más candente

Sistema porticado
Sistema porticadoSistema porticado
Sistema porticado
nnga08

sistemas estructurales y constructivos
sistemas estructurales y constructivossistemas estructurales y constructivos
sistemas estructurales y constructivos
Carlos Roberto Reyes Rojas

Sistemas estructurales
Sistemas estructuralesSistemas estructurales
Sistemas estructurales
Victoria Niño

densidad-de-muros
densidad-de-murosdensidad-de-muros
densidad-de-muros
Luis Antonio Garcia Zuñiga

Sistemas estructurales
Sistemas estructuralesSistemas estructurales
Sistemas estructurales
UGC / ULSA / UA

Suelos para construir
Suelos para construirSuelos para construir
Suelos para construir
fredyteran

Losas macizas
Losas macizasLosas macizas
LOSAS
LOSASLOSAS
Sistemas estructurales
Sistemas estructurales Sistemas estructurales
Sistemas estructurales
Alejandra Laguna

Sistemas Estructurales. Génesis Mendoza SAIA PSM
Sistemas Estructurales. Génesis Mendoza SAIA PSMSistemas Estructurales. Génesis Mendoza SAIA PSM
Sistemas Estructurales. Génesis Mendoza SAIA PSM
Genesis De C. Mendoza

Unidad 4 PLACAS ESTRUCTURALES
Unidad 4 PLACAS ESTRUCTURALESUnidad 4 PLACAS ESTRUCTURALES
Unidad 4 PLACAS ESTRUCTURALES
ixoni

Vigas doblemente reforzadas_expo
Vigas doblemente reforzadas_expoVigas doblemente reforzadas_expo
Vigas doblemente reforzadas_expo
Pedro Estrella

ESTRUCTURACIÓN Y PREDIMENSIONAMIENTO
ESTRUCTURACIÓN Y PREDIMENSIONAMIENTOESTRUCTURACIÓN Y PREDIMENSIONAMIENTO
ESTRUCTURACIÓN Y PREDIMENSIONAMIENTO
Willy Melchor Salinas

Manual de construcción de estructuras – 1era parte Sistema Aporticado
Manual de construcción de estructuras – 1era parte Sistema AporticadoManual de construcción de estructuras – 1era parte Sistema Aporticado
Manual de construcción de estructuras – 1era parte Sistema Aporticado
Leonduro22

TEORIA DE ESTRUCTURAS II - MARCOS RIGIDOS
TEORIA DE ESTRUCTURAS II - MARCOS RIGIDOSTEORIA DE ESTRUCTURAS II - MARCOS RIGIDOS
TEORIA DE ESTRUCTURAS II - MARCOS RIGIDOS
Ofinalca/Santa Teresa del Tuy

Sistemas Estructurales
Sistemas EstructuralesSistemas Estructurales
Sistemas Estructurales
LilianaTimaure79

3. diseño estructural y sistema de cargas
3. diseño estructural y sistema de cargas3. diseño estructural y sistema de cargas
3. diseño estructural y sistema de cargas
Marie Wood Sauveur

Sistema Estructural Mixto
Sistema Estructural MixtoSistema Estructural Mixto
Sistema Estructural Mixto
IUP Santiago Marino

Concreto armado
Concreto armadoConcreto armado
Concreto armado
Marco A. Quispe-Sucasaire

CONCRETO ARMADO Y SUS PROPIEDADES
CONCRETO ARMADO Y SUS PROPIEDADESCONCRETO ARMADO Y SUS PROPIEDADES
CONCRETO ARMADO Y SUS PROPIEDADES
Yamidelgab


La actualidad más candente (20)

Sistema porticado
Sistema porticadoSistema porticado
Sistema porticado

sistemas estructurales y constructivos
sistemas estructurales y constructivossistemas estructurales y constructivos
sistemas estructurales y constructivos

Sistemas estructurales
Sistemas estructuralesSistemas estructurales
Sistemas estructurales

densidad-de-muros
densidad-de-murosdensidad-de-muros
densidad-de-muros

Sistemas estructurales
Sistemas estructuralesSistemas estructurales
Sistemas estructurales

Suelos para construir
Suelos para construirSuelos para construir
Suelos para construir

Losas macizas
Losas macizasLosas macizas
Losas macizas

LOSAS
LOSASLOSAS
LOSAS

Sistemas estructurales
Sistemas estructurales Sistemas estructurales
Sistemas estructurales

Sistemas Estructurales. Génesis Mendoza SAIA PSM
Sistemas Estructurales. Génesis Mendoza SAIA PSMSistemas Estructurales. Génesis Mendoza SAIA PSM
Sistemas Estructurales. Génesis Mendoza SAIA PSM

Unidad 4 PLACAS ESTRUCTURALES
Unidad 4 PLACAS ESTRUCTURALESUnidad 4 PLACAS ESTRUCTURALES
Unidad 4 PLACAS ESTRUCTURALES

Vigas doblemente reforzadas_expo
Vigas doblemente reforzadas_expoVigas doblemente reforzadas_expo
Vigas doblemente reforzadas_expo

ESTRUCTURACIÓN Y PREDIMENSIONAMIENTO
ESTRUCTURACIÓN Y PREDIMENSIONAMIENTOESTRUCTURACIÓN Y PREDIMENSIONAMIENTO
ESTRUCTURACIÓN Y PREDIMENSIONAMIENTO

Manual de construcción de estructuras – 1era parte Sistema Aporticado
Manual de construcción de estructuras – 1era parte Sistema AporticadoManual de construcción de estructuras – 1era parte Sistema Aporticado
Manual de construcción de estructuras – 1era parte Sistema Aporticado

TEORIA DE ESTRUCTURAS II - MARCOS RIGIDOS
TEORIA DE ESTRUCTURAS II - MARCOS RIGIDOSTEORIA DE ESTRUCTURAS II - MARCOS RIGIDOS
TEORIA DE ESTRUCTURAS II - MARCOS RIGIDOS

Sistemas Estructurales
Sistemas EstructuralesSistemas Estructurales
Sistemas Estructurales

3. diseño estructural y sistema de cargas
3. diseño estructural y sistema de cargas3. diseño estructural y sistema de cargas
3. diseño estructural y sistema de cargas

Sistema Estructural Mixto
Sistema Estructural MixtoSistema Estructural Mixto
Sistema Estructural Mixto

Concreto armado
Concreto armadoConcreto armado
Concreto armado

CONCRETO ARMADO Y SUS PROPIEDADES
CONCRETO ARMADO Y SUS PROPIEDADESCONCRETO ARMADO Y SUS PROPIEDADES
CONCRETO ARMADO Y SUS PROPIEDADES


Similar a Sistemas Estructurales

SISTEMAS ESSTRUCTURALES
SISTEMAS ESSTRUCTURALESSISTEMAS ESSTRUCTURALES
SISTEMAS ESSTRUCTURALES
marialmg

Sistemas estructurales
Sistemas estructuralesSistemas estructurales
Sistemas estructurales
Yasminsch19

Diapositivas de estructura 5 arquitectura
Diapositivas de estructura 5 arquitecturaDiapositivas de estructura 5 arquitectura
Diapositivas de estructura 5 arquitectura
astharjavieresca

Djbjg
DjbjgDjbjg
Djbjg
alegnaH

Sistemas estructurales
Sistemas estructuralesSistemas estructurales
Sistemas estructurales
Zara Silva

Sistemas estructurales
Sistemas estructuralesSistemas estructurales
Sistemas estructurales
Zara Silva

Presentación estructura 5
Presentación estructura 5Presentación estructura 5
Presentación estructura 5
jesusdewindt

Sistemas estructurales por Caleb Guarema
Sistemas estructurales por Caleb GuaremaSistemas estructurales por Caleb Guarema
Sistemas estructurales por Caleb Guarema
Caleb Guarema

Proyecto de estructuras 5 SAIA
Proyecto de estructuras 5 SAIAProyecto de estructuras 5 SAIA
Proyecto de estructuras 5 SAIA
StephanyGonzalezSoglia

Sistemas estructurales
Sistemas estructuralesSistemas estructurales
Sistemas estructurales
Fatima Ferreira

Sistemas estructurales
Sistemas estructurales Sistemas estructurales
Sistemas estructurales
carlamescobars

Sistemas Estructurales / Cesar Medina
Sistemas Estructurales / Cesar MedinaSistemas Estructurales / Cesar Medina
Sistemas Estructurales / Cesar Medina
Cesar Medina

SISTEMAS ESTRUCTURALES UTILIZADOS EN VENEZUELA
SISTEMAS ESTRUCTURALES UTILIZADOS EN VENEZUELASISTEMAS ESTRUCTURALES UTILIZADOS EN VENEZUELA
SISTEMAS ESTRUCTURALES UTILIZADOS EN VENEZUELA
halejandrocg

Estructuras sistemas-estructurales
Estructuras sistemas-estructuralesEstructuras sistemas-estructurales
Estructuras sistemas-estructurales
albamarina bolivar

Presentación ibsen rodriguez
Presentación ibsen rodriguezPresentación ibsen rodriguez
Presentación ibsen rodriguez
Ibsen Rodriguez

Presentación ibsen rodriguez
Presentación ibsen rodriguezPresentación ibsen rodriguez
Presentación ibsen rodriguez
Ibsen Rodriguez

Sistemas estructurales
Sistemas estructuralesSistemas estructurales
Sistemas estructurales
n_vegas

Sistema de Aporticado
Sistema de AporticadoSistema de Aporticado
Sistema de Aporticado
Carlos Bravo

3._tipos_de_sistemas_estructurales.pdf
3._tipos_de_sistemas_estructurales.pdf3._tipos_de_sistemas_estructurales.pdf
3._tipos_de_sistemas_estructurales.pdf
ZenonQuisbertVino

3._tipos_de_sistemas_estructurales.pdf
3._tipos_de_sistemas_estructurales.pdf3._tipos_de_sistemas_estructurales.pdf
3._tipos_de_sistemas_estructurales.pdf
SergioCayraCruz1


Similar a Sistemas Estructurales (20)

SISTEMAS ESSTRUCTURALES
SISTEMAS ESSTRUCTURALESSISTEMAS ESSTRUCTURALES
SISTEMAS ESSTRUCTURALES

Sistemas estructurales
Sistemas estructuralesSistemas estructurales
Sistemas estructurales

Diapositivas de estructura 5 arquitectura
Diapositivas de estructura 5 arquitecturaDiapositivas de estructura 5 arquitectura
Diapositivas de estructura 5 arquitectura

Djbjg
DjbjgDjbjg
Djbjg

Sistemas estructurales
Sistemas estructuralesSistemas estructurales
Sistemas estructurales

Sistemas estructurales
Sistemas estructuralesSistemas estructurales
Sistemas estructurales

Presentación estructura 5
Presentación estructura 5Presentación estructura 5
Presentación estructura 5

Sistemas estructurales por Caleb Guarema
Sistemas estructurales por Caleb GuaremaSistemas estructurales por Caleb Guarema
Sistemas estructurales por Caleb Guarema

Proyecto de estructuras 5 SAIA
Proyecto de estructuras 5 SAIAProyecto de estructuras 5 SAIA
Proyecto de estructuras 5 SAIA

Sistemas estructurales
Sistemas estructuralesSistemas estructurales
Sistemas estructurales

Sistemas estructurales
Sistemas estructurales Sistemas estructurales
Sistemas estructurales

Sistemas Estructurales / Cesar Medina
Sistemas Estructurales / Cesar MedinaSistemas Estructurales / Cesar Medina
Sistemas Estructurales / Cesar Medina

SISTEMAS ESTRUCTURALES UTILIZADOS EN VENEZUELA
SISTEMAS ESTRUCTURALES UTILIZADOS EN VENEZUELASISTEMAS ESTRUCTURALES UTILIZADOS EN VENEZUELA
SISTEMAS ESTRUCTURALES UTILIZADOS EN VENEZUELA

Estructuras sistemas-estructurales
Estructuras sistemas-estructuralesEstructuras sistemas-estructurales
Estructuras sistemas-estructurales

Presentación ibsen rodriguez
Presentación ibsen rodriguezPresentación ibsen rodriguez
Presentación ibsen rodriguez

Presentación ibsen rodriguez
Presentación ibsen rodriguezPresentación ibsen rodriguez
Presentación ibsen rodriguez

Sistemas estructurales
Sistemas estructuralesSistemas estructurales
Sistemas estructurales

Sistema de Aporticado
Sistema de AporticadoSistema de Aporticado
Sistema de Aporticado

3._tipos_de_sistemas_estructurales.pdf
3._tipos_de_sistemas_estructurales.pdf3._tipos_de_sistemas_estructurales.pdf
3._tipos_de_sistemas_estructurales.pdf

3._tipos_de_sistemas_estructurales.pdf
3._tipos_de_sistemas_estructurales.pdf3._tipos_de_sistemas_estructurales.pdf
3._tipos_de_sistemas_estructurales.pdf


Último

plagas y enfermedades del cafe en la convencion.ppt
plagas y enfermedades del cafe en la convencion.pptplagas y enfermedades del cafe en la convencion.ppt
plagas y enfermedades del cafe en la convencion.ppt
adan yomar fenandez toro

listado de precios unitarios de cegin.pdf
listado de precios unitarios de cegin.pdflistado de precios unitarios de cegin.pdf
listado de precios unitarios de cegin.pdf
luisespinocarrera1

seguridad 2. Herramientas manuales y de poder.pdf
seguridad 2. Herramientas manuales y de poder.pdfseguridad 2. Herramientas manuales y de poder.pdf
seguridad 2. Herramientas manuales y de poder.pdf
DidiAlexandraPantoja

CAPACITACION EQUIPO DE PROTECCION PERSONAL.pptx
CAPACITACION EQUIPO DE PROTECCION PERSONAL.pptxCAPACITACION EQUIPO DE PROTECCION PERSONAL.pptx
CAPACITACION EQUIPO DE PROTECCION PERSONAL.pptx
NestorHugo2

S16_s1+Repaso+d.pdf el tema es redacción de textos
S16_s1+Repaso+d.pdf el tema es redacción de textosS16_s1+Repaso+d.pdf el tema es redacción de textos
S16_s1+Repaso+d.pdf el tema es redacción de textos
raulapaz4

recipientes sometidos a presión, pared gruesa y pared delgada
recipientes sometidos a presión, pared gruesa y pared delgadarecipientes sometidos a presión, pared gruesa y pared delgada
recipientes sometidos a presión, pared gruesa y pared delgada
cesamav

MECANICA DE LOS FLUIDOS 5 TRASLACION Y ROTACION DE MASAS LIQUIDAS. Ing. Aleja...
MECANICA DE LOS FLUIDOS 5 TRASLACION Y ROTACION DE MASAS LIQUIDAS. Ing. Aleja...MECANICA DE LOS FLUIDOS 5 TRASLACION Y ROTACION DE MASAS LIQUIDAS. Ing. Aleja...
MECANICA DE LOS FLUIDOS 5 TRASLACION Y ROTACION DE MASAS LIQUIDAS. Ing. Aleja...
JuanFranciscoConesa

pliego tecnico normativo para tecnicos electricistas
pliego tecnico normativo para tecnicos electricistaspliego tecnico normativo para tecnicos electricistas
pliego tecnico normativo para tecnicos electricistas
SebastinVargasRamos

Explosiones en instalaciones industriales
Explosiones en instalaciones industrialesExplosiones en instalaciones industriales
Explosiones en instalaciones industriales
Pablo Felipe Herrera Jàcome

chapa metalica en el dibujo en ingenieria
chapa metalica en el dibujo en ingenieriachapa metalica en el dibujo en ingenieria
chapa metalica en el dibujo en ingenieria
juandiegoalvarodrigu

INFORMACION DE TESIS - DOCUMENTO INFORMATIVO
INFORMACION DE TESIS - DOCUMENTO INFORMATIVOINFORMACION DE TESIS - DOCUMENTO INFORMATIVO
INFORMACION DE TESIS - DOCUMENTO INFORMATIVO
lady34455

Investigación de tesis - DOCUMENTO INFORMATIVO
Investigación de tesis - DOCUMENTO INFORMATIVOInvestigación de tesis - DOCUMENTO INFORMATIVO
Investigación de tesis - DOCUMENTO INFORMATIVO
lady34455

INTERACCIÓN DE TUNELES SOSTENIMIENTO.pdf
INTERACCIÓN DE TUNELES SOSTENIMIENTO.pdfINTERACCIÓN DE TUNELES SOSTENIMIENTO.pdf
INTERACCIÓN DE TUNELES SOSTENIMIENTO.pdf
GabrielRamirezBlanco1

Casa Doble en la Weissenhofsiedlung.pdf
Casa Doble en la    Weissenhofsiedlung.pdfCasa Doble en la    Weissenhofsiedlung.pdf
Casa Doble en la Weissenhofsiedlung.pdf
yajuarezj

S1 Diseño e Ingeniería Primaria de Subestaciones.pptx
S1 Diseño e Ingeniería Primaria de Subestaciones.pptxS1 Diseño e Ingeniería Primaria de Subestaciones.pptx
S1 Diseño e Ingeniería Primaria de Subestaciones.pptx
JoseAntonioSalazarHi1

Aplicacion-Del-Principio-de-Pascal-puente-Hidraulico.pptx
Aplicacion-Del-Principio-de-Pascal-puente-Hidraulico.pptxAplicacion-Del-Principio-de-Pascal-puente-Hidraulico.pptx
Aplicacion-Del-Principio-de-Pascal-puente-Hidraulico.pptx
dc77nwws7n

SISTEMA DE TIERRAS PARA PLANTA EXTERIOR.PDF
 SISTEMA DE TIERRAS PARA PLANTA EXTERIOR.PDF SISTEMA DE TIERRAS PARA PLANTA EXTERIOR.PDF
SISTEMA DE TIERRAS PARA PLANTA EXTERIOR.PDF
oscarvalenzuela65

ingbio.pdf Pre san Marcos, Ranking 2024-I
ingbio.pdf Pre san Marcos, Ranking 2024-Iingbio.pdf Pre san Marcos, Ranking 2024-I
ingbio.pdf Pre san Marcos, Ranking 2024-I
FabricioHurtadoGutie

Técnicas de remediacion de metales pesados con potencial aplicación en el c...
Técnicas de remediacion de metales pesados con potencial aplicación en el c...Técnicas de remediacion de metales pesados con potencial aplicación en el c...
Técnicas de remediacion de metales pesados con potencial aplicación en el c...
ANDREA PORTOCARRERO CACERES

Como es el funcionamiento de un pivote central.
Como es el funcionamiento de un pivote central.Como es el funcionamiento de un pivote central.
Como es el funcionamiento de un pivote central.
SalomonGarcia18


Último (20)

plagas y enfermedades del cafe en la convencion.ppt
plagas y enfermedades del cafe en la convencion.pptplagas y enfermedades del cafe en la convencion.ppt
plagas y enfermedades del cafe en la convencion.ppt

listado de precios unitarios de cegin.pdf
listado de precios unitarios de cegin.pdflistado de precios unitarios de cegin.pdf
listado de precios unitarios de cegin.pdf

seguridad 2. Herramientas manuales y de poder.pdf
seguridad 2. Herramientas manuales y de poder.pdfseguridad 2. Herramientas manuales y de poder.pdf
seguridad 2. Herramientas manuales y de poder.pdf

CAPACITACION EQUIPO DE PROTECCION PERSONAL.pptx
CAPACITACION EQUIPO DE PROTECCION PERSONAL.pptxCAPACITACION EQUIPO DE PROTECCION PERSONAL.pptx
CAPACITACION EQUIPO DE PROTECCION PERSONAL.pptx

S16_s1+Repaso+d.pdf el tema es redacción de textos
S16_s1+Repaso+d.pdf el tema es redacción de textosS16_s1+Repaso+d.pdf el tema es redacción de textos
S16_s1+Repaso+d.pdf el tema es redacción de textos

recipientes sometidos a presión, pared gruesa y pared delgada
recipientes sometidos a presión, pared gruesa y pared delgadarecipientes sometidos a presión, pared gruesa y pared delgada
recipientes sometidos a presión, pared gruesa y pared delgada

MECANICA DE LOS FLUIDOS 5 TRASLACION Y ROTACION DE MASAS LIQUIDAS. Ing. Aleja...
MECANICA DE LOS FLUIDOS 5 TRASLACION Y ROTACION DE MASAS LIQUIDAS. Ing. Aleja...MECANICA DE LOS FLUIDOS 5 TRASLACION Y ROTACION DE MASAS LIQUIDAS. Ing. Aleja...
MECANICA DE LOS FLUIDOS 5 TRASLACION Y ROTACION DE MASAS LIQUIDAS. Ing. Aleja...

pliego tecnico normativo para tecnicos electricistas
pliego tecnico normativo para tecnicos electricistaspliego tecnico normativo para tecnicos electricistas
pliego tecnico normativo para tecnicos electricistas

Explosiones en instalaciones industriales
Explosiones en instalaciones industrialesExplosiones en instalaciones industriales
Explosiones en instalaciones industriales

chapa metalica en el dibujo en ingenieria
chapa metalica en el dibujo en ingenieriachapa metalica en el dibujo en ingenieria
chapa metalica en el dibujo en ingenieria

INFORMACION DE TESIS - DOCUMENTO INFORMATIVO
INFORMACION DE TESIS - DOCUMENTO INFORMATIVOINFORMACION DE TESIS - DOCUMENTO INFORMATIVO
INFORMACION DE TESIS - DOCUMENTO INFORMATIVO

Investigación de tesis - DOCUMENTO INFORMATIVO
Investigación de tesis - DOCUMENTO INFORMATIVOInvestigación de tesis - DOCUMENTO INFORMATIVO
Investigación de tesis - DOCUMENTO INFORMATIVO

INTERACCIÓN DE TUNELES SOSTENIMIENTO.pdf
INTERACCIÓN DE TUNELES SOSTENIMIENTO.pdfINTERACCIÓN DE TUNELES SOSTENIMIENTO.pdf
INTERACCIÓN DE TUNELES SOSTENIMIENTO.pdf

Casa Doble en la Weissenhofsiedlung.pdf
Casa Doble en la    Weissenhofsiedlung.pdfCasa Doble en la    Weissenhofsiedlung.pdf
Casa Doble en la Weissenhofsiedlung.pdf

S1 Diseño e Ingeniería Primaria de Subestaciones.pptx
S1 Diseño e Ingeniería Primaria de Subestaciones.pptxS1 Diseño e Ingeniería Primaria de Subestaciones.pptx
S1 Diseño e Ingeniería Primaria de Subestaciones.pptx

Aplicacion-Del-Principio-de-Pascal-puente-Hidraulico.pptx
Aplicacion-Del-Principio-de-Pascal-puente-Hidraulico.pptxAplicacion-Del-Principio-de-Pascal-puente-Hidraulico.pptx
Aplicacion-Del-Principio-de-Pascal-puente-Hidraulico.pptx

SISTEMA DE TIERRAS PARA PLANTA EXTERIOR.PDF
 SISTEMA DE TIERRAS PARA PLANTA EXTERIOR.PDF SISTEMA DE TIERRAS PARA PLANTA EXTERIOR.PDF
SISTEMA DE TIERRAS PARA PLANTA EXTERIOR.PDF

ingbio.pdf Pre san Marcos, Ranking 2024-I
ingbio.pdf Pre san Marcos, Ranking 2024-Iingbio.pdf Pre san Marcos, Ranking 2024-I
ingbio.pdf Pre san Marcos, Ranking 2024-I

Técnicas de remediacion de metales pesados con potencial aplicación en el c...
Técnicas de remediacion de metales pesados con potencial aplicación en el c...Técnicas de remediacion de metales pesados con potencial aplicación en el c...
Técnicas de remediacion de metales pesados con potencial aplicación en el c...

Como es el funcionamiento de un pivote central.
Como es el funcionamiento de un pivote central.Como es el funcionamiento de un pivote central.
Como es el funcionamiento de un pivote central.


Sistemas Estructurales

  • 2. INTRODUCCIÓN Los sistemas estructurales a lo largo del tiempo han logrado servir como guía para la composición de una estructura, la cuál permitirá la estabilidad de una edificación o construcción. Existen diferentes métodos y maneras de emplearlos, cada una con ciertos beneficios, dependiendo de los materiales a disposición y de lo que se quiera lograr. Por esta razón, en el siguiente trabajo daré a conocer los diferentes sistemas estructurales, como están compuestos, que beneficios y desventajas poseen, además de otros elementos relacionados a ellos.
  • 3. Un sistema estructural es aquel compuesto de uno ovarios elementos estructurales dispuestos de tal forma que, tanto la estructura total como cada uno de sus componentes, son capaces de mantenerse sin cambios apreciables en su geometría durante las aplicaciones de carga y descarga. SISTEMAS ESTRUCTURALES Los sistemas estructurales constituyen un estudio fundamental para la construcción de toda estructura. Pues al margen del buen diseño arquitectónico y de la funcionalidad de la edificación es muy importante y a la vez obligatorio que la estructura esté en capacidad de soportar las cargas que le serán impuestas durante su periodo de vida. Definición Características Algunas características para clasificar los distintos sistemas estructurales son las siguientes • Economía • Necesidades estructurales especiales • Problemas de diseño • Problemas de construcción • Material y limitación de escala
  • 4. Tipos de sistemas estructurales (Definición, ventajas, desventajas, características
  • 5. SISTEMA APORTICADOS Un sistema porticado es el que utiliza como estructura una serie de pórticos dispuestos en un mismo sentido, sobre los cuales se dispone un forjado. Es independiente de su arriostramiento, que podrá hacerse con pórticos transversales, cruces de San Andrés, pantallas u otros métodos. Este sistema es el más utilizado hoy en día en las zonas desarrolladas, especialmente en hormigón. Los forjados transmiten las cargas a los pilares o muros, y éstos a la cimentación Definición Características • Este sistema está formado por vigas y columnas, conectadas entre sí por medio de nodos rígidos, lo cual permite la trasferencia de los momentos flectores y las cargas axiales hacia las columnas. • La resistencia a las cargas laterales de los pórticos se logra principalmente por la acción de flexión de sus elementos.
  • 6. SISTEMA APORTICADOS • Gran libertad en la distribución de los espacios internos del edificio. • Son estructuras muy flexibles que atraen pequeñas solicitaciones sísmicas. • Disipan grandes cantidades de energía gracias a la ductilidad que poseen los elementos y la gran hiperestaticidad del sistema. • El sistema en general presenta una baja resistencia de rigidez a las cargas laterales. • Su gran flexibilidad permite grandes desplazamientos lo cual produce daños en los elementos no estructurales. • Es difícil mantener las derivas los requerimientos normativos. Ventajas Desventajas
  • 7. SISTEMA DE MUROS PORNTANTES Se conoce como sistema tipo cajón o tipo túnel a los arreglos entre placas verticales (muros), las cuales funcionan como paredes de carga, y las placas horizontales (losas). Este sistema genera gran resistencia y rigidez lateral, pero si la disposición de los muros se hace en una sola dirección o se utiliza una configuración asimétrica inadecuados que propician la posibilidad de colapso. En los sistemas tipo cajón, las cargas gravitacionales se transmiten a la fundación mediante fuerzas axiales en los muros, los momentos flexionantes son generalmente muy pequeños comparados a los esfuerzos cortantes, por lo cual no se puede esperar un comportamiento dúctil, al no producirse disipación de energía. Definición • Las cargas gravitacionales se transmiten a la fundación mediante fuerzas axiales en los muros. • Pueden ser de hormigón armado, piedras naturales, ladrillos de barro y bloques de mortero. • Los muros de cargas reciben y transmiten las cargas de forma lineal. Características
  • 8. SISTEMA DE MUROS PORNTANTES • Constructivamente es rápido de ejecutar • Permite un ahorro en costos en la construcción de las paredes de bloques y el friso de las mismas. • Ofrece gran resistencia a los esfuerzos laterales. • Los elementos no estructurales no sufren daños considerables • Es una estructura liviana y flexible. • Estará expuesto a grandes esfuerzos sísmicos. • La longitud de los ramales de instalaciones de aguas servidas es limitada. • Existirá grandes limitaciones en cuanto a la distribución de los espacios internos de cada planta. • Puede llegar a ser un sistema muy vulnerable si la configuración estructural no posee líneas de resistencias en las dos direcciones ortogonales. Ventajas Desventajas
  • 9. SISTEMA DUAL O MIXTO Definición Es un sistema mixto de pórticos reforzados por muros de carga o diagonales de arriostramiento. En este sistema los muros tienden a tomar una mayor proporción de los esfuerzos en los niveles inferiores, mientras que los pórticos pueden disipar energía en los niveles superiores. Características • Este sistema se utiliza cuando se tendrán fuerzas de distintos tipos en el edificio, como compresión, flexión o tracción. • Se utiliza para proyectos con características especiales, como grandes volados o cargas concentradas en ciertos puntos • También se utiliza en regiones sísmicas.
  • 10. • Se genera una estructura con una resistencia y rigidez lateral sustancialmente mayor al sistema de pórticos, lo cual lo hace muy eficiente para resistir fuerzas sísmicas • Se puede obtener ventajas en cuanto a su distribución de espacios internos. • Es común que cuando se diseñan estructuras duales se supone que los muros resisten todas las fuerzas laterales y el sistema aporticado las gravitacionales • Hay que ser cuidadosos con la configuración de elementos rígidos, ya que tienen una extrema diferencia de rigidez comparado a los pórticos y esto puede causar concentraciones excesivas de esfuerzos en algunas zonas del edificio y una mala distribución de cargas hacia las fundaciones. Ventajas Desventajas SISTEMA DUAL O MIXTO
  • 11. SISTEMA ABOVEDADO, ARCO Y CÚPULA E concepto básico del arco es tener una estructura para cubrir claros, mediante el uso de compresión interna solamente. El perfil del arco puede ser derivado geométricamente de las condiciones de carga y soporte. El sistema avobedado fue un sistema muy utilizado en Mesopotamia y la edad media europea. Se basa en bóvedas, que centran las cargas en arcos reforzados por pilastras o contrafuertes. Para utilizarlo se precisan materiales que aguanten bien los esfuerzos de compresión, por lo que tradicionalmente se han construido en ladrillo cerámico o piedra. Puede hacerse una subdivisión con los sistemas cupulados, cuyas cúpulas se arriostran con pechinas, permitiendo espacios centrales muy amplios. Este sistema fue muy utilizado en el imperio bizantino, siendo su ejemplo más conocido Santa Sofía, en Estambul. Características Definición Cubre las luces por medio de elementos que solo están sometidos a compresión interna. La forma básica es la parábola convexa hacia el lado de arriba
  • 12. • Tiene la ventaja sobre el adintelado de que los empujes de la cubierta no son totalmente verticales, sino que se desvían lateralmente con lo que se pueden conseguir espacios diáfanos más amplios, además de poder prescindir, si es necesario, de la piedra y por supuesto de las grandes vigas de madera, y utilizar materiales como el ladrillo. • Desplome o Colapso. Un arco se colapsa cuando las dovelas que lo sostienen, pasan de ser una estructura en equilibrio a ser un mecanismo. El proceso de descimbrado genera necesariamente fisuras en la estructura de un arco, debido al descenso de la clave y al asentamiento de las partes del mismo. Ventajas Desventajas SISTEMA ABOVEDADO, ARCO Y CÚPULA
  • 13. PERFILES METALICOS ESTRUCTURALES Y DE CARPINTERÍA METÁLICA
  • 14. Los perfiles estructurales son productos fabricados para la construcción de estructuras. Son de sección cerrada, conformado en frio y soldado eléctricamente por alta frecuencia, formando elementos tubulares de sección cuadrada, circular, rectangular, T, TT, entre otro. Cuando se requiere una cierta rigidez, o cuando las inversiones de carga pueden someter al miembro diseñado para tensión a ciertas compresiones, los cables varillas y barras no cumplirá con las necesidades del caso; en tal situación deben emplearse perfiles estructurales sencillos o armados. PERFILES ESTRUCTURALES METALICOS
  • 15. 1. Perfil HEB: Es un perfil muy usado en construcción, se utiliza para columnas, pilotes, vigas, refuerzo y otros usos de gran resistencia. 2. Perfil tipo U o Canal se utiliza para vigas y columnas que se unen y sueldan, en usos de rendimiento medio. 3. Perfil angular o ángulos puede ser de lados iguales o desiguales, se utiliza en dinteles, columnas, vigas de rendimiento, estructuras secundarias. 4. Tubo de Acero circular se utiliza preferiblemente para columnas. 5. Tubo de acero cuadrado sección hueca se utilizan con mayor frecuencia como columnas, pero también puede ser utilizado como vigas, abrazaderas y en otros usos. 6. Placas de acero estructural Se trata de piezas planas de acero estructural, cortadas a medida. En general tienen entre 1/8 ” a 6″ de espesor. Se utiliza en bases de columnas, vigas y columnas hechas a medida, piezas de conexión (es decir, las placas de refuerzo, placas de soldadura, etc), así como cualquier otra aplicación donde donde el tamaño no es estándar y son medidas muy especificas. 7. Perfiles de Corte Normalmente son las secciones de ala ancha de un perfil HEB o IPE, que se cortan por la mitad para formar una sección “T”. Se utiliza para dinteles, vigas, tirantes y columnas. PERFILES ESTRUCTURALES METALICOS
  • 16. CARPINTERÍA METÁLICA Se conoce como empresas de carpintería metálica a las que utilizan profesionales que se dedican a la fabricación y comercialización de productos metálicos, como acero y aluminio, para los mercados de la construcción, industria y decoración, así como la gama de productos orientada al cerramiento integral de la vivienda: puertas, ventanas, persianas laminadas, extrusionadas, de seguridad, cajones de registro laminados, y de rotura de puente térmico, contraventanas de lamas orientables, mosquiteras, accesorios de accionamiento, rejas de hierro y forjado artístico, entre otros. Asimismo, en los trabajos más habituales de carpintería metálica se utilizan el acero (aceros al carbono, aleados, de baja aleación ultra-resistentes, inoxidables, de herramientas), hierro, aluminio, cobre, latón, bronce, cristal, plástico. Perfiles especiales en carpintería metálica: Tubos. Ángulos o perfiles en L. Pletinas-perfiles en U. Perfiles en T. Perfiles en H. Cuadradillos. A todos los materiales les debe ser de aplicación las Normas locales, u homologación internacional.
  • 18. CERCHAS METÁLICAS La cercha es una composición de barras rectas unidas entre si en sus extremos para constituir una armazón rígida de forma triangular, capaz de soportar cargas en su plano, particularmente aplicadas sobre las uniones denominada nodos; en consecuencia, todos los elementos se encuentran trabajando a tracción o compresión sin la presencia de flexión y corte. La cercha es uno de los principales tipos de estructuras empleados en ingenieria, ya que proporciona una solución práctica y económica debido a la ligereza del peso y gran resistencia. Ventajas Además del acero, pueden ser de madera. Una cercha está formada por los siguientes elementos: 1. Los miembros de arriba cordón superior. 2. Los miembros de abajo cordón inferior. 3. Diagonales. 4. Verticales montantes o pendolones dependiendo del tipo de fuerza. Definición
  • 19. CERCHAS METÁLICAS Usos Las cerchas se emplean cuando se tiene luces libres grandes como puentes, sitios públicos y estadios. Las cerchas paralelas se usan en recintos amplios, de cordones superiores curvos se comportan similar a una estructura colgante o un arco y se emplean en algunos puentes, en techos y entrepiso se emplean cerchas liviana. El rango de luces de la cercha es de 15 a 50m para cerchas de acero.
  • 20. MALLAS ESPACIALES Una malla espacial es una tipología de estructura espacial, un sistema estructural compuesto por elementos lineales unidos de tal modo que las fuerzas son transferidas de forma tridimensional. Macroscópicamente, una estructura espacial puede tomar forma plana o de superficie curva. Las mallas espaciales son aquellas en las que todos sus elementos son prefabricados y no precisan para el montaje de medios de unión distintos de los puramente mecánicos1 Las barras de las mallas espaciales funcionan trabajando a tracción o a compresión, pero no a flexión. De esta manera las mallas espaciales cumplen lo siguiente: • Las fuerzas exteriores sólo se aplican en los nudos. • Los elementos se configuran en el espacio de tal modo que la rigidez de cada unión se puede considerar despreciable, es decir, cada unión se considera una articulación a efectos de cálculo Definición
  • 22. Es un sistema de entrepiso metálico que utiliza un perfil laminado diseñado para anclar perfectamente con el concreto y formar la losa de azotea o entrepiso •Este sistema además de tener una excelente resistencia estructural disminuye los tiempos de construcción generando ahorros en mano de obra, tiempo y renta de equipo. •Actúa como acero de refuerzo positivo y cimbra •Se puede aplicar con vigas trabajando como sección compuesta. Viga de acero •Conectores de cortante La losacero se conecta a la viga de acero por medio de conectores soldados al patín superior de la viga aprovechando al conector como elemento de fijación para la losacero y como conector de cortante para la acción compuesta de la viga. Definición Que la conforma? LOSACERO
  • 24. MEMBRANAS Una membrana es un elemento estructural bidimensional, sin rigidez flexional, que soporta tensiones y esfuerzos normales. Se utiliza para cerramientos o cubiertas de cualquier tipo. Se elabora con textiles, postes y cables tensionados. Definición • Son de larga duración y fácil mantenimiento. • La iluminación interna genera reflejos nocturnos muy especiales. • Permiten ahorro de energía en iluminación y climatización. Ventajas
  • 25. MEMBRANAS Las membranas arquitectónicas son completamente diferentes a cualquier otra solución de cubiertas, tanto técnica como funcionalmente. A partir de cuatro formas básicas -plana, cóncava, convexa y la parábola hiperbólica- se obtienen gran cantidad de configuraciones geométricas, a las cuales se agregan características físicas poco comunes para lograr estructuras únicas Las membranas arquitectónicas tienen muchas cualidades técnicas y estéticas: • Permiten ilimitadas posibilidades de diseño. • Se pueden instalar en todos los climas. • Producen ahorros en cimentación y estructura porque son muy livianas. • Son de larga duración y fácil mantenimiento. • No se manchan fácilmente. • La iluminación interna genera reflejos nocturnos muy especiales. • Son translúcidas. • Evitan que pase el calor y mantienen ambientes confortables en clima cálido. • Permiten ahorros de energía en iluminación y climatización. Características
  • 27. La técnica constructiva del concreto armado consiste en la utilización de concreto con barras o mallas de acero con fibras, tales como fibras plásticas, fibra de vidrio, fibras de acero o combinaciones de barras de acero con fibras dependiendo de los requerimientos a los que estará sometido. El concreto armado se utiliza en edificios de todo tipo, caminos, puentes, presas, túneles y obras industriales. Definición CONCRETO ARMADO
  • 28. Características 1.- Complementariedad mecánica de ambos materiales: Ambos materiales tienen una relación de complementariedad mecánica. Por el principio de Navier- Bernoulli podemos decir que las deformaciones del acero son similares a las del Hormigón que lo circunda, ya que para fines prácticos, las secciones de la deformada siguen considerándose planas. Sin ambargo, el Hormigón se encarga de soportar los esfuerzos a compresión, mientras que el acero lo hace con la tracción. Esta "simbiosis" de los materiales, es la idea fundamental en que se basa la filosofía del hormigón armado 2.- Casi Uniformidad de Coeficientes de Dilatación Térmica: Esta cualidad ( con un valor de alrededor de 11.0 x 10 - 6 C -1 para el acero y de 10.8 x 10 -6 C - 1 para el concreto) es la que posibilita la construcción de grandes volúmenes de concreto sin que se produzcan agrietamientos , ya que como se sabe el hormigón o concreto, es muy mal material en lo que respecta a las fuerzas de tensión inducidas por la dilatación térmica. CONCRETO ARMADO (CARACTERÍSTICAS)
  • 29. 3.- La adherencia que se desarrolla entre las varillas de acero y el concreto: Si no existiera la adherencia, las varillas saldrían disparadas con una aceleración proporcional a las fuerzas de tensión inducido por las diferentes solicitaciones al material. Este fenómeno se produce gracias a la fricción entre las corrugaciones de las varillas de acero y los áridos que componen el concreto. Esto permite que ambos materiales se comporten como uno sólo 4.- El confinamiento del concreto por el refuerzo transversal: El concreto queda confinado cuando a esfuerzos que se aproximan a la resistencia uniaxial, las deformaciones transversales se hacen muy elevadas debido al agrietamiento interno progresivo y el concreto se apoya sobre el refuerzo transversal, el cual proporciona un apoyo pasivo que confina al concreto en el núcleo. Muchos investigadores (Richart, Iyengar, Bertero, Felippa y otros) han demostrado bajo distintos modelos que este confinamiento mejora considerablente las características de esfuerzo deformación del concreto para grandes deformaciones del concreto. CONCRETO ARMADO (CARACTERÍSTICAS)
  • 30. 5.-El Recubrimiento: El recubrimiento de las varillas de acero tiene como finalidad fundamental proteger a las varillas de acero de la humedad y del ataque químico de otras sustancias corrosivas que se hallen presentes en el ambiente. No colabora directamente al confinamiento del núcleo, ya que el desconchamiento se produce generalmente cuando el concreto alcanza la resistencia de confinación , pero si ayuda en el desarrollo de la adherencia. CONCRETO ARMADO (CARACTERÍSTICAS)
  • 32. Se conoce como sistema tipo cajón o tipo túnel a los arreglos entre placas verticales (muros), las cuales funcionan como paredes de carga, y las placas horizontales (losas). Este sistema genera gran resistencia y rigidez lateral, pero si la disposición de los muros se hace en una sola dirección o se utiliza una configuración asimétrica inadecuados que propician la posibilidad de colapso. En los sistemas tipo cajón, las cargas gravitacionales se transmiten a la fundación mediante fuerzas axiales en los muros, los momentos flexionantes son generalmente muy pequeños comparados a los esfuerzos cortantes, por lo cual no se puede esperar un comportamiento dúctil, al no producirse disipación de energía. Definición MUROS PORTANTES
  • 34. MADERA COMO SISTEMA ESTRUCTURAL La madera es uno de los materiales más versátiles que encontramos dentro del mundo de la construcción. Puede ser usada tanto como sistema estructural, como para revestimientos de pisos y paredes (en interior y exterior), o estructuras internas como escaleras, entramado de techos, y pisos suspendidos. La madera es un excelente material para la construcción gracias a ciertas características particulares: es aislante térmico, acústico y mala conductora de la electricidad, siempre que haya sido secada correctamente. Otras de las ventajas son su poco peso, su maleabilidad y su resistencia a los movimientos sísmicos.
  • 35. Por otro lado, también tiene varias contras: es porosa, deformable por incidencia de la humedad, puede ser atacada por insectos y moho, y es combustible. Pero todas estas desventajas son subsanadas por tratamientos específicos que se le aplican en forma industrial, según el uso que se le vaya a dar. El costo de la construcción en madera es mucho más bajo que con otros sistemas constructivos, lo que la convierte en una excelente alternativa MADERA COMO SISTEMA ESTRUCTURAL
  • 36. MADERA COMO SISTEMA ESTRUCTURAL Los sistemas constructivos en madera son, básicamente, de dos tipos: de “tronco macizo” o de “entramado ligero”. En el primer caso, se utilizan directamente los troncos enteros o cortados en forma de tablones. El “entramado ligero” es el sistema más habitual y práctico, ya que reduce notablemente el tiempo de construcción.
  • 37. El sistema de entramado soporta cualquier diseño y tamaño de construcción lo que, unido a las ventajas propias de la madera, lo convierte en una excelente alternativa frente a los sistemas constructivos más tradicionales. La estructura básica de la construcción está formada por módulos de madera formados por elementos lineales (tirantes) unidos por sistemas de escuadras. Estos módulos vienen pre- fabricados, en distintos tamaños, y permiten “armar” la casa como si fuera un rompecabezas, ubicando los paneles sobre una base de cemento, según el diseño. Estos paneles se revestirán luego, en el interior y exterior, de distintos materiales: piedra, madera, cerámica, etc. Soportan cualquier tipo de revestimiento. Entre ambas caras se colocan material aislante térmico e ignífugo, y todo el sistema de cables eléctricos y cañerías, antes de revestir. MADERA COMO SISTEMA ESTRUCTURAL
  • 38. CONCLUSIÓN Los sistemas estructurales son de gran importancia debido a que son aquellas estructuras compuestas de varios miembros, que permiten soportar las edificaciones y tienen además la función de soportar las cargas que actúan sobre ellas transmitiéndolas al suelo. Sin ellas no existiría estabilidad ni equilibrio en las construcciones, por lo tanto no se podría habita ni disfrutar de ellas.
