1. PREVENCION Y
CONTROL DE
INCENDIOS
PREVENCION Y
CONTROL DE
INCENDIOS

2. OBJETIVOSOBJETIVOS
Al término del curso el participante estará en
condiciones de:
• Conocer el proceso químico básico del fuego.
• Identificar la clasificación de los fuegos.
• Conocer los métodos de extinción.
• Reconocer algunos de los agentes extintores.
• Conocer los procedimientos básicos de
evacuación.
2

3. • SANTIAGO, CHILE, 1863, IGLESIA COMPAÑIA, 2.000 MUERTOS
• SEWEL, CHILE, 1948, INTERIOR MINA, 830 MUERTOS
• LAS VEGAS, EEUU,1980, HOTEL MGM, 85 MUERTOS
• SANTIAGO, CHILE, 1981, TORRE SANTA MARIA, 23 MUERTOS
• TACOA, VENEZUELA, 1982, ESTANQUE FUEL OIL, 150 MUERTOS
• SAN JUANICO, MEXICO, 1984,ESCAPE GAS, 750 MUERTOS
• CUBATAO, BRASIL, 1985, REFINERIA, 600 MUERTOS
• BRADFORD, INGLATERRA,1985, ESTADIO, 56 MUERTOS
• SANJUAN, PUERTO RICO, 1986, HOTEL DUPONT, 96 MUERTOS
• CHERNOBYL, URSS, 1986, CENTRAL NUCLEAR, ¿ ? MUERTOS
• CARACAS, VENEZUELA, 1986, TORRE CEMICA, 15 MUERTOS
• ISLAMABAD, PAKISTAN, 1988, HOTEL, 120 MUERTOS
• UFA, URSS, 1989, PLANTA QUIMICA, 500 MUERTOS
GRANDES INCENDIOSGRANDES INCENDIOS
3

4. INCENDIOINCENDIO: ES UN ACCIDENTE PRODUCIDO POR UN
FUEGO NO CONTROLADO.
AMAGOAMAGO : ES UN PRINCIPIO DE INCENDIO,
DESCUBIERTO,CONTROLADO O EXTINGUIDO
OPORTUNAMENTE.
DEFINDEFINICIONESICIONES
4

5. • VIDAS HUMANAS
• EQUIPOS
• MATERIALES
• MERCADERIAS
• INSTALACIONES
• EDIFICIOS
PERDIDAS DIRECTASPERDIDAS DIRECTAS PORPOR
INCENDIOSINCENDIOS
5

6. • PERDIDA DE CLIENTES
• PERDIDA DE UTILIDADES
• PERDIDA DE CONFIANZA
• PERDIDA DE PRESTIGIO
• PERDIDA FUENTE DE TRABAJO
• PERDIDA DE TRABAJADORES
• PERDIDA DE TRABAJOS EN EJECUCION
• OTRAS.......
PERDIDAS INDIRECTAS PORPERDIDAS INDIRECTAS POR
INCENDIOSINCENDIOS
6

7. DEFINICIONDEFINICION
Esta definición fue conocida con el nombre del
triángulo del fuego.
CALOR
OXIGENO
COMBUSTIBLE
7

8. TEORIA MODERNA DEL FUEGOTEORIA MODERNA DEL FUEGO
• Con el avance de la ciencia, se descubre que en el
proceso del fuego existe un componente que es
llamado REACCIÓN EN CADENA, que modifica el
concepto conocido del fuego y hace establecer la
diferencia entre fuegos con la presencia de llamas
(teoría moderna o tetraedro del fuego ) y fuegos
incandescente (teoría antigua o triángulo del
fuego).
8

9. TIPOS DE FUEGOTIPOS DE FUEGO
• FUEGOS CON LLAMA: La combustión es producida
por la generación de gases o vapores de
combustibles sólidos y líquidos y la participación de
gases cuando el combustible se encuentra en este
estado.
• FUEGOS INCANDESCENTES: La combustión es
producida a nivel superficial de combustibles sólidos
sin la presencia de gases o vapores
9

10. OXIGENO
CALOR
COMBUSTIBLE
REACCIONEN
CADENA
TETRAHEDRO DEL FUEGOTETRAHEDRO DEL FUEGO
10

11. REACCION EN CADENAREACCION EN CADENA
11

12. COMBUSTIBLE ( AGENTE REDUCTOR)COMBUSTIBLE ( AGENTE REDUCTOR)
• El combustible se define como cualquier
sólido, líquido o gas que puede ser
oxidado. El termino de agente reductor se
refiere a la capacidad del combustible de
reducir un agente oxidante.
• La oxidación es el termino usado para
representar una reacción química que
combina un agente reductor con oxígeno.
12

13. OXIGENO( AGENTE OXIDANTE)OXIGENO( AGENTE OXIDANTE)
• La reacción química en la cual una sustancia se
combina con el oxigeno recibe el nombre de
oxidación.
• En la mayoría de los casos, el agente oxidante
será el oxigeno del aire; sin embargo, el uso del
término agente oxidante ayudará a explicar
cómo algunos compuestos, liberan su propio
oxigeno durante el proceso de combustión,
como el nitrato de sodio y el cloruro de potasio.
los cuales pueden arden en un ambiente sin
oxigeno.
13

14. CALOR = ENERGIA CALORICACALOR = ENERGIA CALORICA
• Para que se inicie una combustión, tiene que
aumentar el nivel de energía, desencadenando
un aumento en la actividad molecular de la
estructura química de una sustancia.
14

15. EQUILIBRIO TERMICOEQUILIBRIO TERMICO
• El calor generado por la combustión y el calor
disipado al espacio, tienden a igualarse y así
alcanzar el equilibrio térmico.
• Cuando el calor generado supera al calor
disipado el fuego tiende aumentar y si el calor
disipado supera al calor generado el fuego tiende
a disminuir.
15

16. TEMPERATURA DE IGNICIONTEMPERATURA DE IGNICION
( FIRE POINT) :( FIRE POINT) :
• Es la temperatura mínima en la cual una sustancia
entra en combustión espontánea y sostenida.
EJEMPLO:
KEROSENE : 230 °C.
GASOLINA : 371 °C.
ACETILENO : 335 °C.
PROPANO : 466 °C.
METANO : 537 °C.
16

17. TEMPERATURA DE GASIFICACIONTEMPERATURA DE GASIFICACION
(FLASH POINT):(FLASH POINT):
• Es la temperatura mínima en la cual una sustancia
comienza a desprender gases o vapores en un
porcentaje aceptable para entrar en combustión.
• Todos los combustibles tienen una temperatura
diferente de gasificación.
EJEMPLO:
KEROSENE : 37,8 °C.
GASOLINA : - 42,75 ° C
17

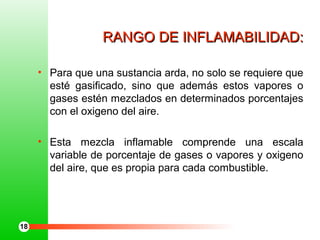

18. RANGO DE INFLAMABILIDAD:RANGO DE INFLAMABILIDAD:
• Para que una sustancia arda, no solo se requiere que
esté gasificado, sino que además estos vapores o
gases estén mezclados en determinados porcentajes
con el oxigeno del aire.
• Esta mezcla inflamable comprende una escala
variable de porcentaje de gases o vapores y oxigeno
del aire, que es propia para cada combustible.
18

19. RANGO DE INFLAMABILIDAD:RANGO DE INFLAMABILIDAD:
EJEMPLO: KEROSENE
Limite Superior ….. 5,0 %
Limite Inferior …… 0,7 %
• Para que el KEROSENE se encienda se necesita entre 0,7%
a un 5,0% de gases o vapores inflamables y el porcentaje
restante de aire para completar el 100% .
5,0 % de Gases.5,0 % de Gases. 95,095,0 % de Aire.% de Aire.
100, 0 % mezcla óptima.100, 0 % mezcla óptima.
19

20. DEFINICIONDEFINICION
FUEGO:FUEGO: Fenómeno químico exotérmico, con
desprendimiento de calor y luz.
TEORIAS DEL FUEGO:TEORIAS DEL FUEGO: Antiguamente se
sostenía que en el proceso del fuego
participaban tres elementos:
OXIGENO: (agente oxidante)OXIGENO: (agente oxidante)
CALOR: (energía calórica )CALOR: (energía calórica )
COMBUSTIBLE: (agente Reductor)COMBUSTIBLE: (agente Reductor)
20

21. MEZCLA RICAMEZCLA RICA
• PORCENTAJES
ALTOS DE GASES
O VAPORES
INFLAMABLES.
21

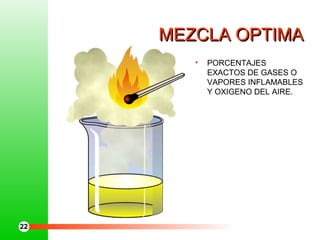

22. MEZCLA OPTIMAMEZCLA OPTIMA
• PORCENTAJES
EXACTOS DE GASES O
VAPORES INFLAMABLES
Y OXIGENO DEL AIRE.
22

23. PESO ESPECIFICO DE UNAPESO ESPECIFICO DE UNA
SUSTANCIASUSTANCIA
PESO = VOLUMEN = 1 AGUA
23

24. EXPLOSION VOLUMETRICAEXPLOSION VOLUMETRICA
• Gota desplaza
combustible al
expandirse por
aumento de
temperatura.
Calor
24

25. DENSIDAD DE LOS GASES: PATRON DEDENSIDAD DE LOS GASES: PATRON DE
REFERENCIA EL AIRE = 1REFERENCIA EL AIRE = 1
PESADOPESADO
LIVIANOLIVIANO
25

26. GENERACION DEL CALORGENERACION DEL CALOR
• ACCION MECANICA
• COMPRESIÓN.
• FRICCION ( ROCE).
• ACCION ELECTRICA
• RESISTENCIA.
• ARCO ELECTRICO.
• REACCIONES QUIMICAS EXOTERMICAS
(DESPRENDEN ENERGIA CALORICA).
• REACCIONES NUCLEARES
• FISION.
• FUSION.
26

27. TRANFERENCIA DE CALORTRANFERENCIA DE CALOR
• Solo se produce transferencia de calor cuando
existe diferencia de temperatura, y toda trasferencia
cesa cuando las temperaturas se igualan.
• El calor puede transferirse de tres formas:
RADIACIONRADIACION
CONDUCCIONCONDUCCION
CONVECCIONCONVECCION
27

28. RADIACIONRADIACION
28

29. CONDUCCIONCONDUCCION
29

30. CONVECCIONCONVECCION
30

31. FASES DE LA COMBUSTIONFASES DE LA COMBUSTION
• Los métodos usados para extinguir un fuego dependerán en
gran medida del estado en que se encuentre éste. Los factores
tales, como el tiempo que ha estado ardiendo, la ventilación
que tenga la estructura y el tipo de combustible deben ser
cuidadosamente analizados.
• Los fuegos se dividen en tres estados progresivos:
FASE INICIALFASE INICIAL
FASE DE COMBUSTION LIBREFASE DE COMBUSTION LIBRE
FASE SIN LLAMAFASE SIN LLAMA
31

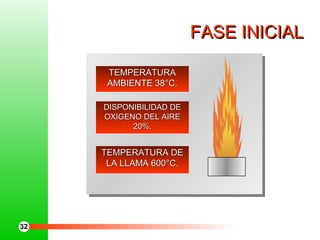

32. FASE INICIALFASE INICIAL
TEMPERATURATEMPERATURA
AMBIENTE 38°C.AMBIENTE 38°C.
DISPONIBILIDAD DEDISPONIBILIDAD DE
OXIGENO DEL AIREOXIGENO DEL AIRE
20%.20%.
TEMPERATURA DETEMPERATURA DE
LA LLAMA 600°C.LA LLAMA 600°C.
32

33. FASE INICIALFASE INICIAL
• En esta fase la disponibilidad de oxigeno es
abundante, la temperatura aun no a llegado a su
punto máximo, la corriente térmica sube y se
acumula en la parte superior, la respiración no se
torna difícil.
• La extinción del fuego no resulta difícil ya que se
puede acceder al fuego y extinguir con agua u otro
agente extintor.
33

34. FASE DE COMBUSTION LIBREFASE DE COMBUSTION LIBRE
TEMPERATURA AMBIENTETEMPERATURA AMBIENTE
750°C.750°C.
REDUCCION CONSIDERABLEREDUCCION CONSIDERABLE
DEL OXIGENO DEL AIREDEL OXIGENO DEL AIRE
34

35. FASE DE COMBUSTION LIBREFASE DE COMBUSTION LIBRE
• El fuego va consumiendo todos los combustibles, el
abastecimiento de oxigeno está siendo disminuido, el
calor se acumula en las partes superiores,
respiración difícil, uso de equipos de protección
obligatorio.
• Extinción por medio de agua con buena producción
de neblina.
35

36. FASE SIN LLAMAFASE SIN LLAMA
TEMPERATURA AMBIENTETEMPERATURA AMBIENTE
600°C600°C
DISPONIBILIDAD DE OXIGENODISPONIBILIDAD DE OXIGENO
MENOR AL 15%MENOR AL 15%
GRAN ACUMULACIÓN DEGRAN ACUMULACIÓN DE
HUMOS Y GASESHUMOS Y GASES
36

37. METODOS DE EXTINCIONMETODOS DE EXTINCION
ENFRIAMIENTOENFRIAMIENTO
SOFOCACIONSOFOCACION
SEGREGACIONSEGREGACION
INHIBICIONINHIBICION
37

38. ENFRIAMIENTO: Esta
técnica consiste en enfriar
los combustibles o las
llamas, especialmente
cuando se trata de
combustibles sólidos,
también se pueden
Enfriar las llamas en
combustibles líquidos
usando
Neblina.
OXIGENO
REACCIONEN
CADENA
COMBUSTIBLE
TECNICAS DE EXTINCION DEL FUEGOTECNICAS DE EXTINCION DEL FUEGO
38

39. • ENFRIAMIENTO:
Esta técnica consiste en
enfriar los combustibles
para romper el equilibrio
térmico y así el calor
disminuya y lograr la
extinción.
METODOS DE EXTINCIONMETODOS DE EXTINCION
39

40. SOFOCACION: Esta técnica
consiste en eliminar o aislar
el oxigeno presente
mediante la aplicación de un
gas inerte que lo desplace
rebajando el porcentaje de
oxigeno del aire a menos del
15 %.
Otra técnica consiste en
tapar el fuego por completo
evitando su contacto con el
oxigeno del aire.
CALOR
COMBUSTIBLE
REACCIONEN
CADENA
TECNICAS DE EXTINCIONTECNICAS DE EXTINCION
DEL FUEGODEL FUEGO
40

41. METODOS DE EXTINCIONMETODOS DE EXTINCION
• SOFOCACION:SOFOCACION: Esta técnica consiste en eliminar o
suprimir el oxigeno presente en la combustión,
tapando el fuego por completo evitando su contacto
con el oxigeno del aire.
11 22
41

42. REMOCION O
SEGREGACION: Esta
técnica consiste en
remover, segregar o
aislar el combustible,
usando dispositivos de
corte de flujo (en
combustibles líquidos o
gaseosos) o barreras de
aislación (en
combustibles sólidos).
OXIGENO
CALOR
REACCIONEN
CADENA
TECNICAS DE EXTINCIONTECNICAS DE EXTINCION
DEL FUEGODEL FUEGO
42

43. METODOS DE EXTINCIONMETODOS DE EXTINCION
• SEGREGACION :SEGREGACION : Esta técnica consiste en remover, segregar o
aislar el material combustible, usando dispositivos de corte de
flujo o barreras de aislación.
43

44. INHIBICION: Esta técnica consiste en interferir la reacción química del fuego,
mediante un agente extintor como son el polvo químico seco y el Anhídrido
carbónico.
OXIGENO
CALOR
COMBUSTIBLE
TECNICAS DE EXTINCIONTECNICAS DE EXTINCION
DEL FUEGODEL FUEGO
44

45. METODOS DE EXTINCIONMETODOS DE EXTINCION
• INHIBICION:INHIBICION: Esta técnica consiste en interferir la reacción
química del fuego , mediante un agente extintor como son el
polvo químico seco y el anhídrido carbónico.
45

46. CLASIFICACION DE LOS FUEGOSCLASIFICACION DE LOS FUEGOS
NORMA CHILENA N° 934.NORMA CHILENA N° 934.
• Define los fuegos por su naturaleza y utiliza una
simbología que permite identificar la clase de fuego
y los agentes extintores que se deben usar.
• Esta clasificación separa los fuegos en cuatro
grandes grupos.
46

47. FUEGOS CLASE “A”
Son los que afectan a
Combustibles sólidos
(Ordinarios) que dejan
Cenizas y residuos sólidos
(Brazas) al quemarse.
CLASIFICACION DEL FUEGOCLASIFICACION DEL FUEGO
47

48. FUEGOS CLASE “B”
Son aquellos fuegos en
que participan
combustibles líquidos y
gaseosos
Principalmente
hidrocarburos, se
caracterizan
Por dejar residuos al
quemarse.
CLASIFICACION DEL FUEGOCLASIFICACION DEL FUEGO
48

49. FUEGOS CLASE “C”
Son los que se
producen
En equipos eléctricos
Conectados o
energizados.
CLASIFICACION DEL FUEGOCLASIFICACION DEL FUEGO
49

50. FUEGOS CLASE “D”
Son los que afectan a
combustibles
metálicos.
generan gran cantidad
de calor al estar en
ignición.
CLASIFICACION DEL FUEGOCLASIFICACION DEL FUEGO
50

51. 1. Acercarse a favor del viento, para que este aleje el humo y
aumente el alcance de extinción. Si hay mucho calor usar
cortina de P.Q.S. Como protección.
TECNICAS PARA COMBATIR INCENDIOS CONTECNICAS PARA COMBATIR INCENDIOS CON
EXTINTORES DE POLVO QUIMICO SECOEXTINTORES DE POLVO QUIMICO SECO
VIENTO
51

52. 2. Atacar primero el borde mas cercano para alejar
las llamas. Mantener descarga máxima. Dirigir el
chorro a la base de la llama. El fuego avanza si
se aplica en forma intermitente.
TECNICAS PARA COMBATIR INCENDIOS CONTECNICAS PARA COMBATIR INCENDIOS CON
EXTINTORES DE POLVO QUIMICO SECOEXTINTORES DE POLVO QUIMICO SECO
52

53. TECNICAS PARA COMBATIR INCENDIOS CONTECNICAS PARA COMBATIR INCENDIOS CON
EXTINTORES DE POLVO QUIMICO SECOEXTINTORES DE POLVO QUIMICO SECO
3. Barrer rápidamente la tobera de lado a lado muñequeando.
Atacar toda la parte frontal del fuego antes de avanzar,
para evitar quedar atrapado.
53

54. 4. Mantenerse lo suficiente apartado del fuego para asegurarse
que la cortina de polvo abarque mas, pues al atacar una
pequeña parte aumenta el peligro de quedar atrapado por
atrás.
TECNICAS PARA COMBATIR INCENDIOS CONTECNICAS PARA COMBATIR INCENDIOS CON
EXTINTORES DE POLVO QUIMICO SECOEXTINTORES DE POLVO QUIMICO SECO
54

55. TECNICAS PARA COMBATIR INCENDIOS CONTECNICAS PARA COMBATIR INCENDIOS CON
EXTINTORES DE POLVO QUIMICO SECOEXTINTORES DE POLVO QUIMICO SECO
5. Las cañerías
presurizadas deben
atacarse en el ángulo
recto de la filtración. El
flujo de liquido debe ser
cortado para
minimizar los riesgos
de explosión.
55

56. TECNICAS PARA COMBATIR INCENDIOS CONTECNICAS PARA COMBATIR INCENDIOS CON
EXTINTORES DE POLVO QUIMICO SECOEXTINTORES DE POLVO QUIMICO SECO
6. Cuando el fuego esta extinguido, se recomienda apartarse y
verificar que no haya reignición. Si hay cenizas ardiendo, aplicar
nuevamente el polvo químico seco.
56

57. 7. Los fuegos que involucran filtraciones por gravedad de
productos de petróleo deben ser extinguidos desde el área
inflamada hasta fuera de la filtración.
TECNICAS PARA COMBATIR INCENDIOS CONTECNICAS PARA COMBATIR INCENDIOS CON
EXTINTORES DE POLVO QUIMICO SECOEXTINTORES DE POLVO QUIMICO SECO
57

58. 8. Polvos químicos de multiuso pueden ser usados para
incendios de tipo “a” es conveniente dejar una buena capa de
polvo sobre los escombros para evitar su reignición.
TECNICAS PARA COMBATIR INCENDIOS CONTECNICAS PARA COMBATIR INCENDIOS CON
EXTINTORES DE POLVO QUIMICO SECOEXTINTORES DE POLVO QUIMICO SECO
58

59. 9. Cuando el fuego es de tipo “a” ( Materiales combustibles
sólidos), se puede controlar mediante la forma mostrada en los
cuadros 10 y 11.
TECNICAS PARA COMBATIR INCENDIOS CONTECNICAS PARA COMBATIR INCENDIOS CON
EXTINTORES DE POLVO QUIMICO SECOEXTINTORES DE POLVO QUIMICO SECO
59

60. 10. Una vez que las llamas han sido extinguidas, el operador
debe separar con algún elemento los escombros para
aumentar el enfriamiento y reducir las posibilidades de
reignición.
TECNICAS PARA COMBATIR INCENDIOS CONTECNICAS PARA COMBATIR INCENDIOS CON
EXTINTORES DE POLVO QUIMICO SECOEXTINTORES DE POLVO QUIMICO SECO
60

61. 11. Después que los escombros han sido esparcidos, se
pueden usar descargas intermitentes del chorro para enfriar
las zonas calientes que puedan ocasionar una reignición.
TECNICAS PARA COMBATIR INCENDIOS CONTECNICAS PARA COMBATIR INCENDIOS CON
EXTINTORES DE POLVO QUIMICO SECOEXTINTORES DE POLVO QUIMICO SECO
61

62. PLAN DE EVACUACION CONJUNTO DE ACTIVIDADES
Y PROCEDIMIENTOS TENDIENTES A CONSERVAR
LA VIDA Y LA INTEGRIDAD FISICA DE LAS PERSONAS
MEDIANTE EL DESPLAZAMIENTO A TRAVES Y HASTA
LUGARES
DE MENOR RIESGO, EN EL EVENTO DE VERSE
AMENAZADAS.
DEFINICIONDEFINICION
PLAN DE EMERGENCIAPLAN DE EMERGENCIA
62

63. EMERGENCIA
COMBINACION IMPREVISTA DE CIRCUNSTANCIAS,
QUE ALTERAN EL DESARROLLO NORMAL DE LAS
ACTIVIDADES.
EVACUACION
DESALOJO DE UN RECINTO EN EL QUE SE HA
DECLARADO UN SINIESTRO.
DEFINICIONDEFINICION
PLAN DE EMERGENCIAPLAN DE EMERGENCIA
63

64. • DESCRIPCION DE
FUNCIONES
• ACTUAN ANTE UN AMAGO
DE INCENDIO
• UTILIZAN LOS MEDIOS DE
EXTINCION EXISTENTES
EN SU PISO
• NO ACTUA EN UN FUEGO
DESCONTROLADO
• COLABORA EN GUIAR A
BOMBEROS
BRIGADA DE INCENDIOBRIGADA DE INCENDIO
64

65. PERIMETRO DE FUEGO: 1,2 MTS (ALTURA SALA 6 METROS,
SUPERFICIE 100 METROS2
NIVEL DE
HUMO
9 SEGUNDOS
16 SEGUNDOS
22 SEGUNDOS
TIEMPO PARA
INUNDAR A
DIVERSAS
ALTURAS
NIVELES DE HUMO EN UNA SALA DE 5NIVELES DE HUMO EN UNA SALA DE 5
X 20 METROSX 20 METROS
65

66. ASFIXIANTES
DIOXIDO DE CARBONO (CO2)
MONOXIDO DE CARBONO (CO)
CIANURO DE HIDROGENO (HCN)
IRRITANTES
CLORURO DE HIDROGENO (HCL)
FLUORUROS DE HIDROGENO (HF)
AMONIACO (NH3)
DIOXIDO DE NITROGENO (NO2)
DIOXIDO DE AZUFRE (SO2)
SULFURO DE HIDROGENO (SH2)
ENTRE EL 80 Y 85 %
DE LAS VICTIMAS
DE LOS INCENDIOS
MUEREN POR
INHALACION DE
HUMOS Y GASES,
SIN SER TOCADAS
POR LAS LLAMAS
GASES QUE SE PRODUCEN DURANTEGASES QUE SE PRODUCEN DURANTE
LA COMBUSTIONLA COMBUSTION
66

67. DE OXIGENODE OXIGENO
EN EL AIREEN EL AIRE SINTOMASSINTOMAS
20 % NORMAL
17 % DISMINUYE EL VOLUMEN DE RESPIRACION, DISMINUYE LA
COORDINACION MUSCULAR, FIJAR LA ATENCION Y PENSAR
REQUIERE MAYOR ESFUERZO.
12 - 15 % SE ACORTA LA RESPIRACION, JAQUECA, DESVANECIMIENTO
Y MAREO, ACELERACION DEL PULSO, LOS ESFUERZOS CAUSAN
FATIGA, SE PIERDE COORDINACION MUSCULAR PARA LOS
MOVIMIENTOS DE DESTREZA.
10 - 12 % NAUSEAS Y VOMITOS, IMPOSIBLE HACER ESFUERZOS,
PARALISIS DEL MOVIMIENTO.
6 - 8 % COLAPSO Y PERDIDA DE CONCIENCIA.
6 o MENOS % MUERTE EN 6 A 8 MINUTOS.
EFECTOS FISIOLOGICOS EN LAS PERSONAS PARAEFECTOS FISIOLOGICOS EN LAS PERSONAS PARA
NIVELES BAJOS DE CONCENTRACION DE OXIGENONIVELES BAJOS DE CONCENTRACION DE OXIGENO
67

68. NIVELNIVEL EFECTOEFECTO
EFECTOS FISIOLOGICOS EN LAS PERSONAS PARAEFECTOS FISIOLOGICOS EN LAS PERSONAS PARA
DISTINTOS NIVELES DE TEMPERATURADISTINTOS NIVELES DE TEMPERATURA
38ª C PELIGRO DE ABATIMIENTO, DESMAYO O
SCHOK
TERMICO.
43ª C NO SE PUEDE MANTENER EL BALANCE Y
EQUILIBRIO
TERMICO.
49ª C DE 3 A 5 HORAS DE TOLERANCIA
54ª C TIEMPO DE TOLERANCIA INFERIOR A 4
HORAS, HIPERTERMIA, COLAPSO
VASCULAR PERIFERICO
68

69. PLAN DE EMERGENCIAPLAN DE EMERGENCIA
• MANTENGA LA CALMA
• PIENSE QUE HAY UN EQUIPO EVALUANDO LA SITUACION
• NO ACTUE POR INICIATIVA PROPIA
• CONOZCA LOS ELEMENTOS BASICOS DE UNA
EMERGENCIA - VIAS DE ESCAPE DE SU AREA
• UBICACION DE EXTINTORES Y GABINETES DE INCENDIO
• INTERRUMPA INMEDIATAMENTE EL TRABAJO QUE ESTA
EJECUTANDO
NORMAS GENERALES PARA TODO EL PERSONAL
ANTE UNA SITUACION DE EMERGENCIA
69

70. PLAN DE EMERGENCIAPLAN DE EMERGENCIA
• SIGA LAS INTRUCIONES DE SUS JEFES DE PISO, GRUPO
O LAS QUE SE IMPARTAN A TRAVES DE LOS
ALTOPARLANTES
• GUARDE DOCUMENTOS Y VALORES IMPORTANTES
• NUNCA UTILICE LOS ASCENSORES
• NUNCA SE DEVUELVA Si HA LOGRADO SALIR
• CONOZCA EL PLAN DE EMERGENCIA Y EVACUACION
SIGA LAS INDICACIONES ESPECIFICAS PARA CADA
SITUACION
• SI TIENE DUDAS SIEMPRE CONSULTE
NORMAS GENERALES PARA TODO EL PERSONAL
ANTE UNA SITUACION DE EMERGENCIA
70

71. ELECTRICIDAD 26 %
FUMAR 19 %
RECALENTAMIENTO 18 %
LLAMAS ABIERTAS 15 %
CORTE Y SOLDADURA 4 %
IGNICION ESPONTANEA 4 %
INCENDIOS PREMEDITADOS 3 %
OTROS 11 %
TOTAL 100 %
CAUSAS DE INCENDIOSCAUSAS DE INCENDIOS
71

72. FASE SIN LLAMAFASE SIN LLAMA
• Temperaturas muy altas que sobrepasan las
temperaturas de ignición de algunos combustibles,
generación de grandes porcentajes de humos y
gases, respiración normal imposible, la diferencia de
oxigeno puede general una explosión de humo.
• Extinción por método indirecto, ventilación adecuada
y producción de vapor por medio de chorros de
neblina.
72

73. CAUSAS DE INCENDIOSCAUSAS DE INCENDIOS
• ELECTRICAS • FOSFOROS Y
CIGARRILLOS
73

74. CAUSAS DE INCENDIOSCAUSAS DE INCENDIOS
• UNIDADES CALEFACTORAS • LIQUIDOS INFLAMABLES
74

75. CAUSAS DE INCENDIOSCAUSAS DE INCENDIOS
• FALTA DE ORDEN Y ASEO • FRICCION
75

76. CAUSAS DE INCENDIOSCAUSAS DE INCENDIOS
• LLAMAS ABIERTAS • CHISPAS MECANICAS
76

77. CAUSAS DE INCENDIOSCAUSAS DE INCENDIOS
• CORTE Y SOLDADURAS • ELECTRICIDAD
77

78. CAUSAS DE INCENDIOSCAUSAS DE INCENDIOS
• SUPERFICIES CALIENTES
78

79. POLVOS QUIMICOS SECOSPOLVOS QUIMICOS SECOS
• Los polvos químicos secos deben
reunir una serie de condiciones
establecidas en las diferentes
normas nacionales sobre agentes
extintores.
79

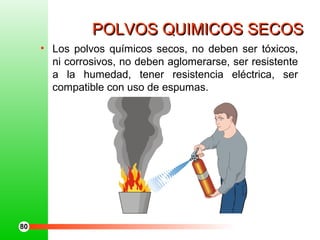

80. POLVOS QUIMICOS SECOSPOLVOS QUIMICOS SECOS
• Los polvos químicos secos, no deben ser tóxicos,
ni corrosivos, no deben aglomerarse, ser resistente
a la humedad, tener resistencia eléctrica, ser
compatible con uso de espumas.
80

81. TIPOS DE POLVOS QUIMICOSTIPOS DE POLVOS QUIMICOS
Polvos Multi-Propósitos
CLASE: A.B.C.
Compuesto: Fosfatomonoamonio.
Polvos Convencionales
CLASE: B.C.
Compuesto, Bicarbonato de Sodio.
Bícarbonato de Potasio,
81

82. TIPOS DE POLVOS QUIMICOSTIPOS DE POLVOS QUIMICOS
Polvos Especial
CLASE : D.
Compuesto: Cloruro de Sodio.
Carbonato de Sodio.
Compuestos de Grafito,
EXTINTORES PORTATILES
4-6-10-12 KILOS
50-100 KILOS CARROS
82

83. EXTINTORES A BASE DE GASEXTINTORES A BASE DE GAS
Los Gases Extintores
• DIOXIDO DE CARBONO (C02).
• AGENTES HALOGENADOS
• HALON 1011 BROMOCLOROMETANO,
(CH2BrCI),
• HALON 1211
BROMOCLORODIFLUROMETANO,
(CBrCIF2)
• HALON1301 BROMOTRIFLUROMETANO
(CBrF3)
83

84. DIOXIDO DE CARBONODIOXIDO DE CARBONO
• El dióxido de Carbono es un gas inodoro, no
corrosivo, incoloro, no conduce la electricidad y es 40
veces mas pesado que el aíre.
• Extingue: reduciendo la concentración de oxígeno en
el aire.
• El CO2 no enfría, no es recomendable usarlo en
lugares donde existan corrientes de aíre,,
• Al aplicarlo hay que proceder con precaución ya que
el operador se debe aproximar al fuego, debido que
su alcance no supera los 2,5m.
84

85. AGENTES HALOGENADOSAGENTES HALOGENADOS
• Los agentes halogenados., son extintores de
excelente calidad, pero por tener compuestos que
deterioran la capa de OZONO, se están dejando de
usar en todo el mundo, ya que existe un tratado
internacional sobre la materia, se recomienda el
reemplazo de los extintores existentes por extintores
de DIOXIDO DE CARBONO.
85

86. PARTES YPARTES Y
PIEZASPIEZAS
1. Manómetro
2. Válvula
3. Manguera
4. Cilindro
5. Agente Extintor
6. Nitrógeno
1
2
3
4
5
6
86

87. EXTINTORES PRESURIZACION POREXTINTORES PRESURIZACION POR
CARTUCHO DE GASCARTUCHO DE GAS
87

88. EXTINTORES DE PRESURAZCIONEXTINTORES DE PRESURAZCION
PERMANENTEPERMANENTE
88

89. ROTULACIONROTULACION
DEDE
EXTINTORESEXTINTORES
89

90. ROTULACION:ROTULACION:
INFORMACIONINFORMACION
TECNICATECNICA
90

91. ROTULACION :ROTULACION :
ETIQUETAETIQUETA
SERVICIOSERVICIO
TECNICOTECNICO
SERVICIO TECNICO
E
D
NO
S
A J
J
MA
M
F
9 9
E
D
NO
S
A J
J
MA
M
F
9 9
ULTIMA CARGA ULTIMA MANTENCION
EXTINTORES RODRIGUEZ LTDA.
AV. MATTA 3456, SANTIAGO
FONO: 246 99 99 FAX: 2469800
91

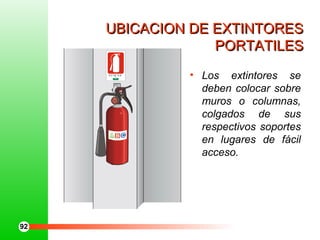

92. UBICACION DE EXTINTORESUBICACION DE EXTINTORES
PORTATILESPORTATILES
• Los extintores se
deben colocar sobre
muros o columnas,
colgados de sus
respectivos soportes
en lugares de fácil
acceso.
E X T IN T O R
CA
M
A RA CH IL
EN
A
D
ELA
C
O NS T R
U
C
CIO
N
M U T U A L D E S E G U R I D A D
92

93. UBICACION DE EXTINTORESUBICACION DE EXTINTORES
PORTATILESPORTATILES
• Los extintores se
colocarán a una altura
mínima de 20 cm. Y a
una máxima 1,30 m
medidos desde el
suelo a la base del
extintor.
E X T I N T O R
C
AM
A
R A C HI L
E
NA
DEL
A
C
O N S TR
U
CC
ION
M U T U A L D E S E G U R I D A D
93

94. UBICACION DE EXTINTORESUBICACION DE EXTINTORES
PORTATILESPORTATILES
• Los extintores que precisen
estar situados a la intemperie,
expuestos a los agentes
atmosféricos, se colocaran en
un nicho que permita su fácil
retiro.
• La puerta será de vidrio simple,
de fácil romper en caso de
emergencia, se recomienda
incluir en el nicho un sistema
de sujeción para el extintor.
E N C A S O D E
IN C E N D IO R O M P A
E L V ID R IO
94

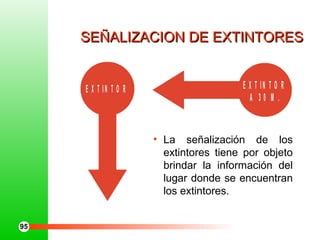

95. SEÑALIZACION DE EXTINTORESSEÑALIZACION DE EXTINTORES
E X T IN T O R E X T IN T O R
A 3 0 M .
• La señalización de los
extintores tiene por objeto
brindar la información del
lugar donde se encuentran
los extintores.
95

96. SEÑALIZACION DE EXTINTORESSEÑALIZACION DE EXTINTORES
• La ubicación debe señalarse con símbolos
identificatorios del tipo o clase de fuego que
combaten.
• En los grandes recinto provistos de estanterías, estos
discos se deberán colocar sobre las mismas.,
convenientemente ubicados para que sean vistos
desde la mayor distancia posible.
96

97. ZONAS LIBRESZONAS LIBRES
• Las denominadas zonas libres, se pueden señalar en
el suelo.
• Las zonas libres deben estar limpias de cualquier
obstáculo a fin de que el extintor pueda ser
alcanzado con la mayor facilidad y rapidez.
• El acceso a cada extintor debe estar igualmente libre
de obstáculos con el mismo fin.
• Cuando sea necesario establecer pasillos de acceso
estos deben tener un ancho igual o mayor a 80 cm.
97
