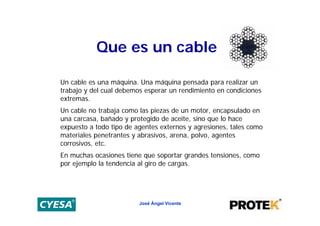

Que es un cable

Un cable es una máquina. Una máquina pensada para realizar un
trabajo y del cual debemos esperar un rendimiento en condiciones
extremas.
Un cable no trabaja como las piezas de un motor, encapsulado en
una carcasa, bañado y protegido de aceite, sino que lo hace
expuesto a todo tipo de agentes externos y agresiones, tales como
materiales penetrantes y abrasivos, arena, polvo, agentes
corrosivos, etc.
En muchas ocasiones tiene que soportar grandes tensiones, como
por ejemplo la tendencia al giro de cargas.

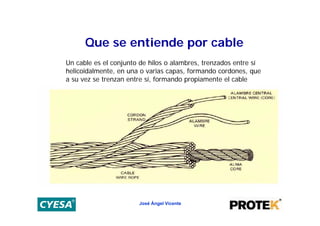

Que se entiende por cable
Un cable es el conjunto de hilos o alambres, trenzados entre sí
helicoidalmente, en una o varias capas, formando cordones, que
a su vez se trenzan entre sí, formando propiamente el cable


Composición de un cable
La composición de un cable viene expresada por tres cifras.
Ejemplo: 6x19+1 Seale
La primera cifra indica el número de cordones (6)
La segunda cifra indica el número de alambres por cordón (19)
La tercera cifra indica el número de almas textiles (1)
La palabra Seale indica una disposición especial de los alambres en los
cordones, es decir, la colocación de los hilos buscando los mejores
apoyos y mayor sección metálica, para lograr el rendimiento óptimo.
Si el alma del cable no es textil, se sustituye la última cifra (el 1) por
una anotación entre paréntesis, que indica la composición del alma.
Ejemplo: 6x36+(7x7+0)
(7x7+0)

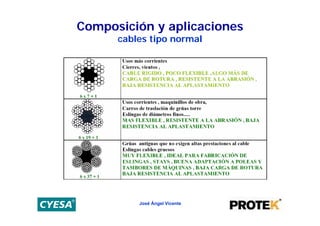

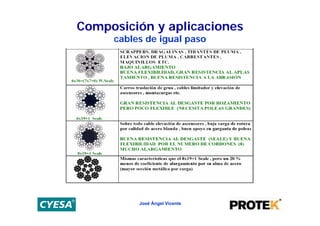

Composición y aplicaciones
cables tipo normal


cables de igual paso

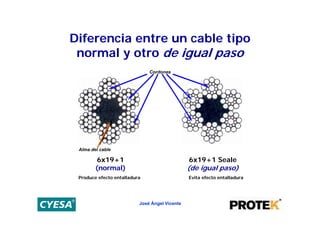

Diferencia entre un cable tipo
normal y otro de igual paso
Cordones

Alma del cable

6x19+1 6x19+1 Seale
(normal) (de igual paso)
Produce efecto entalladura Evita efecto entalladura


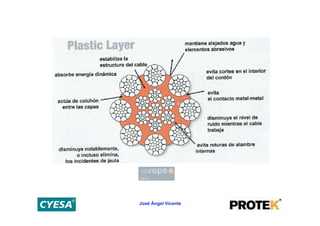

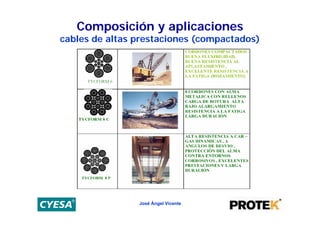

cables de altas prestaciones (compactados)

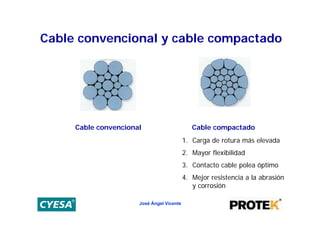

Cable convencional y cable compactado

Cable convencional Cable compactado
1. Carga de rotura más elevada
2. Mayor flexibilidad
3. Contacto cable polea óptimo
4. Mejor resistencia a la abrasión
y corrosión

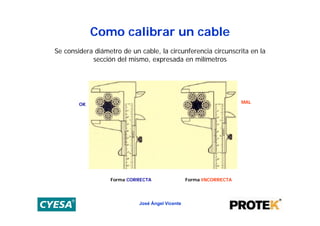

Como calibrar un cable
Se considera diámetro de un cable, la circunferencia circunscrita en la
sección del mismo, expresada en milímetros

OK MAL

Forma CORRECTA Forma INCORRECTA

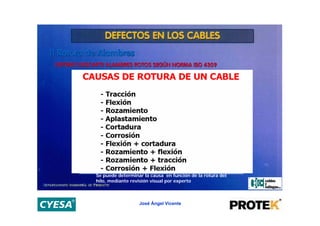

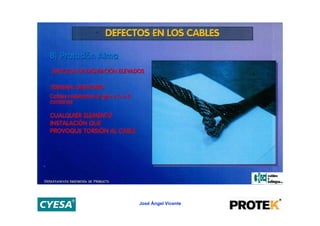

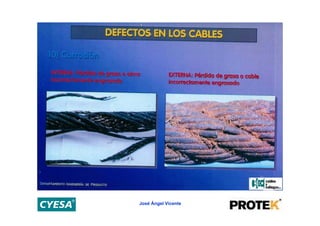

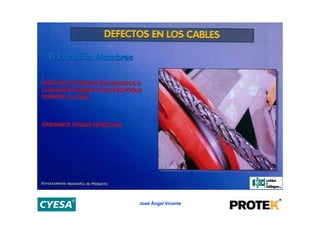

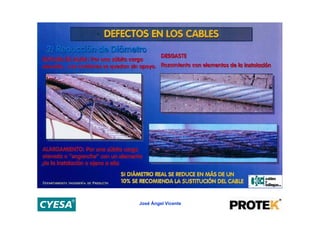

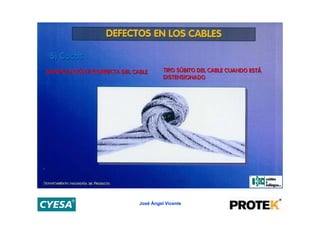

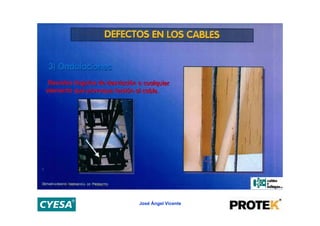

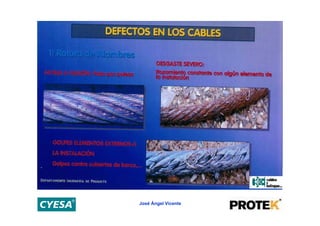

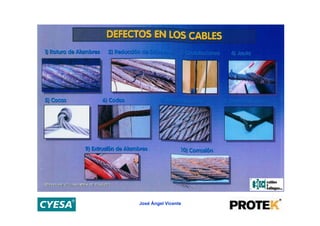

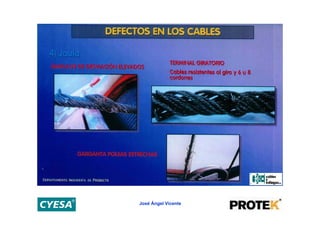

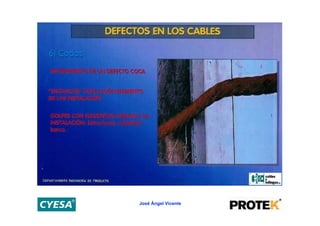

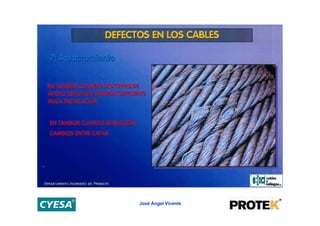

Se puede determinar la causa en función de la rotura del
hilo, mediante revisión visual por experto

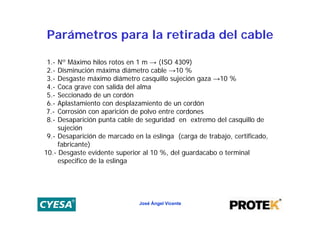

Parámetros para la retirada del cable

1.- Nº Máximo hilos rotos en 1 m → (ISO 4309)
2.- Disminución máxima diámetro cable →10 %
3.- Desgaste máximo diámetro casquillo sujeción gaza →10 %
4.- Coca grave con salida del alma
5.- Seccionado de un cordón
6.- Aplastamiento con desplazamiento de un cordón
7.- Corrosión con aparición de polvo entre cordones
8.- Desaparición punta cable de seguridad en extremo del casquillo de
sujeción
9.- Desaparición de marcado en la eslinga (carga de trabajo, certificado,
fabricante)
10.- Desgaste evidente superior al 10 %, del guardacabo o terminal
especifico de la eslinga

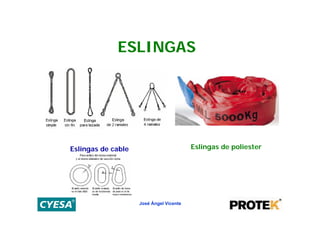

ESLINGAS

Eslingas de cable Eslingas de poliester

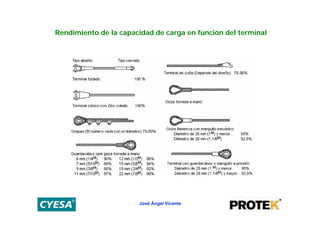

Rendimiento de la capacidad de carga en función del terminal

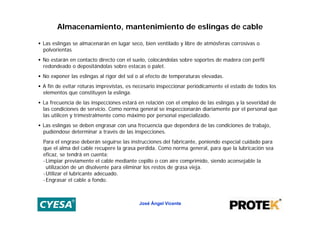

Almacenamiento, mantenimiento de eslingas de cable

• Las eslingas se almacenarán en lugar seco, bien ventilado y libre de atmósferas corrosivas o
polvorientas
• No estarán en contacto directo con el suelo, colocándolas sobre soportes de madera con perfil
redondeado o depositándolas sobre estacas o palet.
• No exponer las eslingas al rigor del sol o al efecto de temperaturas elevadas.
• A fin de evitar roturas imprevistas, es necesario inspeccionar periódicamente el estado de todos los
elementos que constituyen la eslinga.
• La frecuencia de las inspecciones estará en relación con el empleo de las eslingas y la severidad de
las condiciones de servicio. Como norma general se inspeccionarán diariamente por el personal que
las utilicen y trimestralmente como máximo por personal especializado.
• Las eslingas se deben engrasar con una frecuencia que dependerá de las condiciones de trabajo,
pudiéndose determinar a través de las inspecciones.
Para el engrase deberán seguirse las instrucciones del fabricante, poniendo especial cuidado para
que el alma del cable recupere la grasa perdida. Como norma general, para que la lubricación sea
eficaz, se tendrá en cuenta:
- Limpiar previamente el cable mediante cepillo o con aire comprimido, siendo aconsejable la
utilización de un disolvente para eliminar los restos de grasa vieja.
- Utilizar el lubricante adecuado.
- Engrasar el cable a fondo.

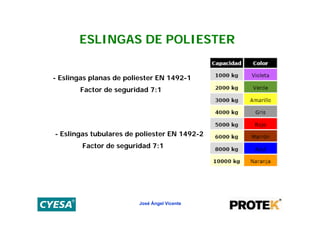

ESLINGAS DE POLIESTER

- Eslingas planas de poliester EN 1492-1
Factor de seguridad 7:1

- Eslingas tubulares de poliester EN 1492-2
Factor de seguridad 7:1

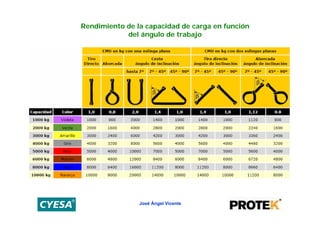

Rendimiento de la capacidad de carga en función
del ángulo de trabajo

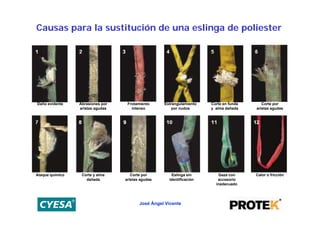

Causas para la sustitución de una eslinga de poliester

Daño evidente Abrasiones por Frotamiento Estrangulamiento Corte en funda Corte por
aristas agudas intenso por nudos y alma dañada aristas agudas

Ataque químico Corte y alma Corte por Eslinga sin Gaza con Calor o fricción
dañada aristas agudas identificación accesorio
inadecuado

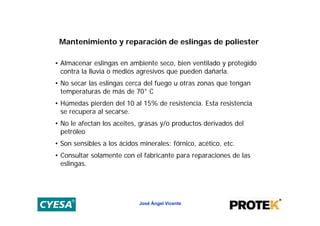

Mantenimiento y reparación de eslingas de poliester

• Almacenar eslingas en ambiente seco, bien ventilado y protegido
contra la lluvia o medios agresivos que pueden dañarla.
• No secar las eslingas cerca del fuego u otras zonas que tengan
temperaturas de más de 70° C
• Húmedas pierden del 10 al 15% de resistencia. Esta resistencia
se recupera al secarse.
• No le afectan los aceites, grasas y/o productos derivados del
petróleo
• Son sensibles a los ácidos minerales: fórnico, acético, etc.
• Consultar solamente con el fabricante para reparaciones de las
eslingas.


LOS CABLES EN LAS LÍNEAS DE VIDA

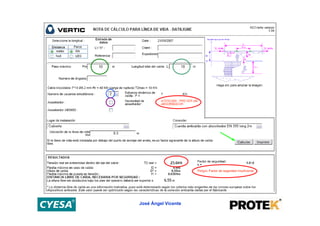

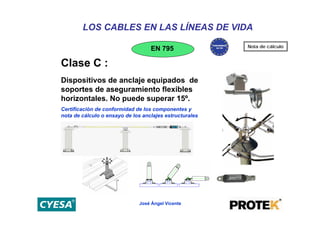

Nota de cálculo
EN 795

Clase C :
Dispositivos de anclaje equipados de
soportes de aseguramiento flexibles
horizontales. No puede superar 15º.
Certificación de conformidad de los componentes y
nota de cálculo o ensayo de los anclajes estructurales

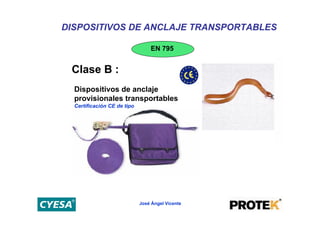

DISPOSITIVOS DE ANCLAJE TRANSPORTABLES

EN 795

Clase B :
Dispositivos de anclaje
provisionales transportables
Certificación CE de tipo

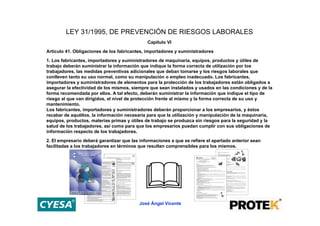

LEY 31/1995, DE PREVENCIÓN DE RIESGOS LABORALES
Capítulo VI
Artículo 41. Obligaciones de los fabricantes, importadores y suministradores

1. Los fabricantes, importadores y suministradores de maquinaria, equipos, productos y útiles de
trabajo deberán suministrar la información que indique la forma correcta de utilización por los
trabajadores, las medidas preventivas adicionales que deban tomarse y los riesgos laborales que
conlleven tanto su uso normal, como su manipulación o empleo inadecuado. Los fabricantes,
importadores y suministradores de elementos para la protección de los trabajadores están obligados a
asegurar la efectividad de los mismos, siempre que sean instalados y usados en las condiciones y de la
forma recomendada por ellos. A tal efecto, deberán suministrar la información que indique el tipo de
riesgo al que van dirigidos, el nivel de protección frente al mismo y la forma correcta de su uso y
mantenimiento.
Los fabricantes, importadores y suministradores deberán proporcionar a los empresarios, y éstos
recabar de aquéllos, la información necesaria para que la utilización y manipulación de la maquinaria,
equipos, productos, materias primas y útiles de trabajo se produzca sin riesgos para la seguridad y la
salud de los trabajadores, así como para que los empresarios puedan cumplir con sus obligaciones de
información respecto de los trabajadores.

2. El empresario deberá garantizar que las informaciones a que se refiere el apartado anterior sean
facilitadas a los trabajadores en términos que resulten comprensibles para los mismos.

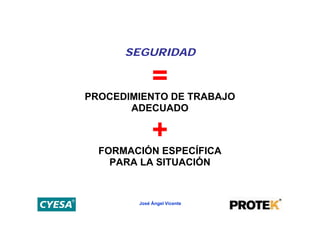

SEGURIDAD

=
PROCEDIMIENTO DE TRABAJO
ADECUADO

+
FORMACIÓN ESPECÍFICA
PARA LA SITUACIÓN

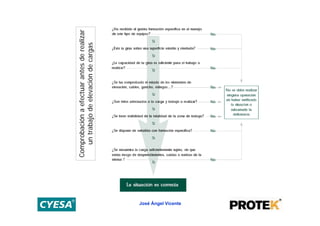

Comprobación a efectuar antes de realizar
un trabajo de elevación de cargas


La Manipulación de cargas
con cables, eslingas, etc.:
