1. Nivel 2
CONCEPTOS BÁSICOS
DE ELECTRÓNICA
TÉCNICO EN
ELECTRÓNICA
Nivel 1

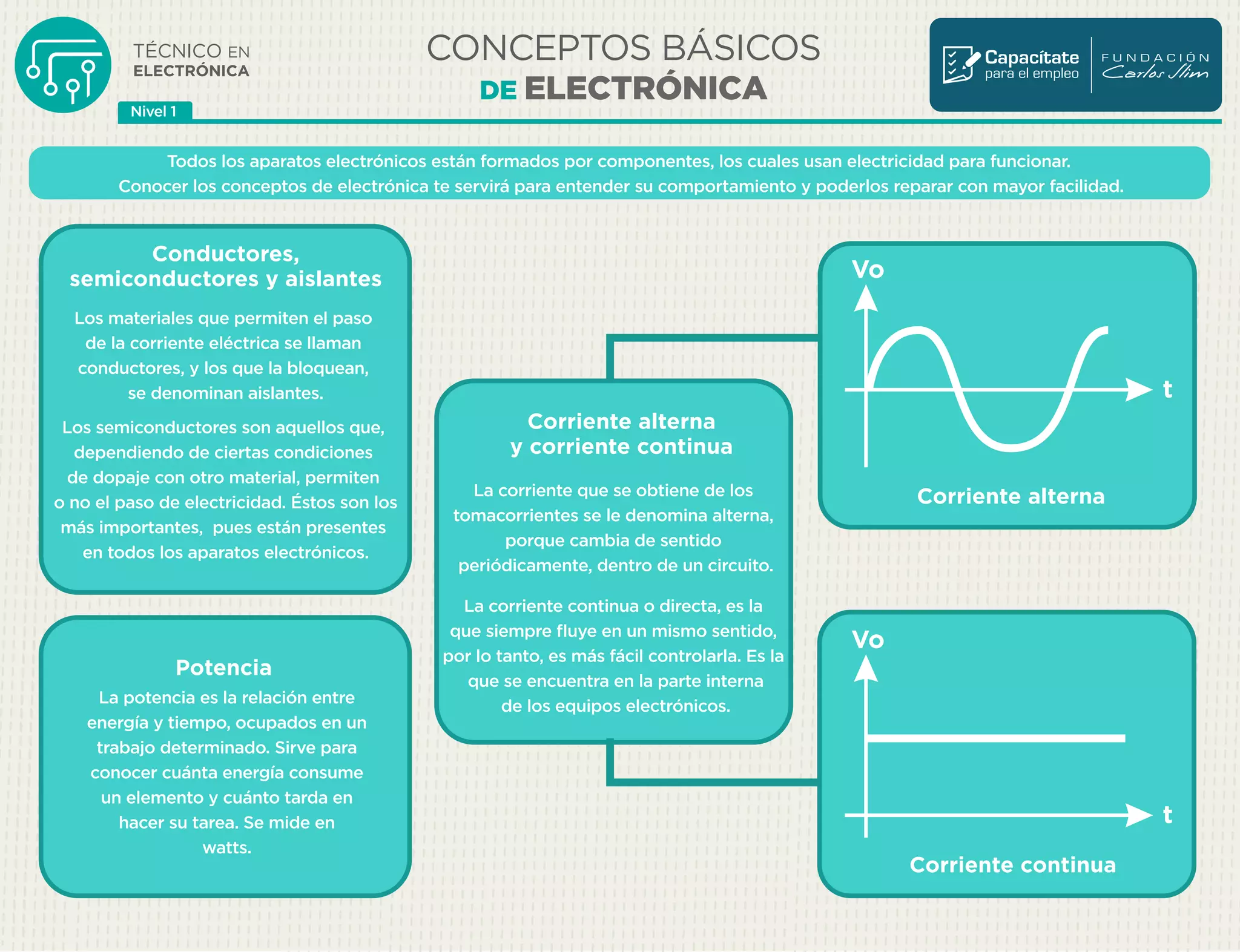

Corriente continua
Todos los aparatos electrónicos están formados por componentes, los cuales usan electricidad para funcionar.
Conocer los conceptos de electrónica te servirá para entender su comportamiento y poderlos reparar con mayor facilidad.
Los materiales que permiten el paso
de la corriente eléctrica se llaman
conductores, y los que la bloquean,
se denominan aislantes.
Los semiconductores son aquellos que,
dependiendo de ciertas condiciones
de dopaje con otro material, permiten
o no el paso de electricidad. Éstos son los
más importantes, pues están presentes
en todos los aparatos electrónicos.
Conductores,
semiconductores y aislantes
La potencia es la relación entre
energía y tiempo, ocupados en un
trabajo determinado. Sirve para
conocer cuánta energía consume
un elemento y cuánto tarda en
hacer su tarea. Se mide en
watts.
Potencia
La corriente que se obtiene de los
tomacorrientes se le denomina alterna,
porque cambia de sentido
periódicamente, dentro de un circuito.
La corriente continua o directa, es la
que siempre fluye en un mismo sentido,
por lo tanto, es más fácil controlarla. Es la
que se encuentra en la parte interna
de los equipos electrónicos.
Corriente alterna
y corriente continua
Vo
t
Vo
t
Corriente alterna
2. Nivel 2
TÉCNICO EN
ELECTRÓNICA
Nivel 1
CONCEPTOS BÁSICOS
DE ELECTRÓNICA
Voltaje
V
Ley
de Ohm
Corriente
I
Resistencia
R
V= R x I
El voltaje, es la fuerza que tiene la energía
eléctrica entre los polos positivo y negativo,
similar a la que existe entre dos imanes, donde
las fuerzas son invisibles pero están presentes.
Dicha fuerza impulsa la electricidad hacia los
elementos electrónicos de un aparato, para
que funcionen. Se mide en volts.
La corriente es el flujo de paquetes de
energía en un tiempo determinado, es decir,
la velocidad de la energía eléctrica.
En un circuito, esa velocidad tiene variaciones,
pues algunos elementos electrónicos necesitan
que la energía sea más rápida que en otros,
para funcionar. Se mide en amperes.
La resistencia es la oposición al paso de la
energía eléctrica. Sirve para regular la corriente
y el voltaje, según lo requiera cada componente
eléctrico; en un aparato electrónico. Libera la
energía sobrante, en forma de calor. Se
mide en ohms.
La resistencia es la oposición al paso de la
energía eléctrica. Sirve para regular la corriente
y el voltaje, según lo requiera cada componente
eléctrico; en un aparato electrónico. Libera la
energía sobrante, en forma de calor. Se
mide en ohms.
Las tres variables anteriores,
se relacionan mediante la ley
de Ohm. Ésta sirve para conocer
los parámetros de funcionamiento
de un componente electrónico.
Para calcular cualquiera de las
variables, basta con conocer dos,
y multiplicarlas o dividirlas,
según la fórmula de
la ley de Ohm.
3. Nivel 2
TÉCNICO EN
ELECTRÓNICA
Nivel 1
CONCEPTOS BÁSICOS
DE ELECTRÓNICA
Reforcemos los conocimientos adquiridos
con el siguiente ejemplo:
Imagina que vas a regar tu jardín. Tienes
dos mangueras unidas, conectadas a una
llave de agua; una es más ancha que la otra.
El voltaje sería la fuerza con la que sale el
agua de la llave.
La corriente es la velocidad que lleva el agua
al viajar por el interior de las mangueras.
La resistencia es la oposición al paso del
agua, que ejerce la pieza de unión y la
diferencia de grosor de las mangueras.
En este caso, la corriente es continua, ya
que va en un mismo sentido.
Si el agua cambiara de dirección cada cierto
tiempo, sería equivalente a la corriente
alterna.
R
FUENTE DE
ALIMENTACIÓN
CORRIENTE
RESISTENCIA
