Tema 8 Electricidad
1 El circuito eléctrico
Estamos tan familiarizados con el uso de la electricidad, que ya no nos produce
asombro lo hecho de que, pulsando un simple interruptor, logremos iluminar la
habitación.
Pero ¿qué ocurre cuando pulsamos el interruptor? Una enorme cantidad de
diminutas partículas comienza a circular por la bombilla, formando un circuito de
alta velocidad y transportando la energía necesaria para que aquella se·Un circuito
eléctrico es un recorrido por el cual circulan los electrones. Consta de los
siguientes elementos: un generador que proporciona energía, un hilo conductor, un
interruptor y un receptor (bombilla,motor, timbre,etc.) ilumine.
Se denomina corriente eléctrica la circulación de electrones o carga eléctrica de
forma continua por un circuito.
Para que se establezca y se mantenga una corriente eléctrica, necesitamos un
generador que proporcione energía a los electrones.
Un circuito similar al eléctrico es el hidráulico ,en el que una bomba se encarga de
mantener una corriente continua de agua.
1.1 Tipos de materiales
Todos los elementos del circuito eléctrico anterior permiten que los electrones se
desplacen en su interior.
Pero no todos los materiales permiten el paso de la corriente eléctrica. Por
ejemplo, los cables de los enchufes son de cobre para que los electrones puedan
circular por ellos. Sin embargo, no pueden circular a través del plástico que
envuelve los cables, el cual actúa como protección frente a las descargas.
La estructura atómica de cada material determina la mayor o menor facilidad con
que se desplazan los electrones.
Conductores
Poseen electrones que se mueven con facilidad en su interior. Son buenos
conductores todos los materiales.

Aislantes
Los electrnes no pueden circular libremente. La madera, el vidrio, el plástico y el
aire son aislantes.
Semiconductores
Presentan propiedades intermedias entre los materiales conductores y los
aislantes. Los más importantes son el silicio y el germanio. Con estos materiales
se fabrican los microprocesadores de los ordenadores.
1.2 Resistencia eléctrica de los materiales
La oposición que presenta un material al paso de la corriente eléctrica se
denomina resistencia eléctrica.
Los metales, por tanto, tienen una resistencia eléctrica casi nula, y los aislantes, en
cambio, muy elevada. Su valor no depende solamente del material utilizado, sino
también de su forma.
1.3 Elementos de un circuito eléctrico

Hemos visto que un circuito eléctrico está constituido, básicamente, por un
generador, elementos de control y protección y un receptor, unidos mediante hilos
conductores.
·Generadores
Proporcionan la energía necesaria para que los electrones se muevan.
Pilas y baterias
A través de procesos químicos se genera la corriente eléctrica.
·Receptores
Son dispositivos que transforman la energía eléctrica en otro tipo de energía que
nos resulte útil.
Bombillas
Producen luz
Motores
Producen movimientos

Resistencias
Producen calor
Timbres
Producen sonido
·Elementos de control
Se utilizan para dirigir e interrumpir la corriente eléctrica.
Interuptores
Permiten o interrumpen de modo permanente el paso de la corriente eléctrica.
Pulsadores
Son interruptores que actúan solamente mientras son accionados. Constan de un
muelle interno que hace que el dispositivo retorne a la posición inicial una vez que
se suelta el botón.

Conmutadores
permiten dirigir la corriente eléctrica por una rama del circuito, impidiendo que pase
por la otra.
·Elementos de protección
Si la corriente en un circuito es muy elevada, los cables y componentes se
calientan en exceso y pueden fundirse o dejar de funcionar. Para evitarlo, se
emplean estos dispositivos.
Fusibles
Están formados simplemente por un hilo muy fino que se funde si la corriente es
demasiado alta.

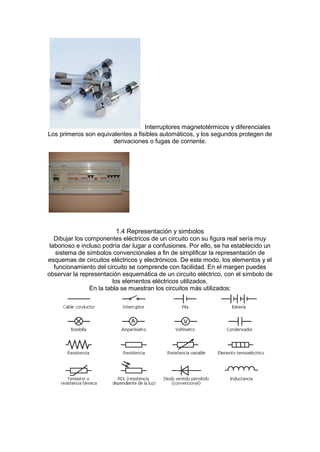

Interruptores magnetotérmicos y diferenciales
Los primeros son equivalentes a fisibles automáticos, y los segundos protegen de
derivaciones o fugas de corriente.
1.4 Representación y simbolos
Dibujar los componentes eléctricos de un circuito con su figura real sería muy
laborioso e incluso podría dar lugar a confusiones. Por ello, se ha establecido un
sistema de símbolos convencionales a fin de simplificar la representación de
esquemas de circuitos eléctricos y electrónicos. De este modo, los elementos y el
funcionamiento del circuito se comprende con facilidad. En el margen puedes
observar la representación esquemática de un circuito eléctrico, con el símbolo de
los elementos eléctricos utilizados.
En la tabla se muestran los circuitos más utilizados:

2. Magnitudes eléctricas
Las magnitudes eléctricas básicas, que estudiamos a continuación, son el voltaje,
la intensidad de corriente y la resistencia.
2.1 Voltaje o diferencia de potencial
En el circuito que se muestra en el margen, cuando los electrones son lanzados
fuera de la pila, transportan con ellos cierta cantidad de energía, que consumen al
pasar por la bombilla. Esta energía se ha convetido en luz y en calor.
La cantidad de energía que una pila o batería (generador) es capaz de
proporcionar a cada electrón viene expresada por su voltaje o tensiób y se mide
en voltios (V).
Esta tensión o desnivel eléctrico de la pila se reparte entre los distintos elementos
del circuito.
2.2 Intensidad de corriente eléctrica.
En cualquier circuito se desplazan millones de electrones. Para comprender el
funcionamiento de los dos circuitos eléctricos, es importante saber cuántos
electrones salen de la pila y cómo se reparten entre los distintos elementos del
circuito, antes de regresar a ella.
La intensidad de corriente eléctrica es la carga o el número de electrones que
atraviesan la sección de un conductor cada segundo:
I= Q/t
En el sistema internacional, la intensidad de una corriente eléctrica se mide en
amperios (A).
Según la definición anterior, por un cable circula 1 amperio cuando lo atraviesa 0
culombio cada segundo:
1 A = 1C/1s
Muy a menudo se utilizan dos submúltiplos del amperio, el miliamperio (mA) y el
microamperio.
Virg inia Sánchez
2.3 Resistencia eléctrica. Ley de Ohm.
Para medir la resistencia de una lámpara, hemos realizado el siguiente
experimento con un circuito:
Circuito Voltaje (V) Intensidad (mA)
V/I
A 3 30
100

B 6 60
100
C 9 90
100
En el cuadro superior hemos anotado, en primer lugar, los valores que marcan el
voltímetro y l amperímetro en el circuito A; a continuación, hemos aumentado la
tensión de la pila (circuitos B y C). De esta forma, comprobamos que, conforme
aumenta la tensión, se incrementa también la intensidad que atraviesa el circuito,
de forma que la relación V/I permanece constane.
Esta relación constante, que depende del material que utilicamos, es resistencia.
La lámpara del ejemplo tiene una resistencia de 100 ohmios.
La resistencia que un material opone al paso de la electricidad es el cociente entre
la tensión aplicada en sus extremos y la intensidad que lo atraviesa. Este
enunciado se conoce como ley de Ohm:
R=V/I
La ley de Ohm admite otras dos formulaciones:
V= I · R e I = V/R
la unidad de resistencia eléctrica es el ohmio. Por tanto:
1 ohmio= 1V/1A
3. Tipos de circuitos
Los elementos conforman un circuito pueden estar conectados en serio, en
paralelo o en disposicion mixta, tal como veremos a continuación.
3.1 Circuitos en serie
Dos o mas elementos estan en serie cuando la salida de uno es la entrada del
siguiente. En esta dispocicion, la corriente que circula por todos los elementos
es identica, mientras que el voltaje total es la suma de las tensiones en los
extremos de cada elemento.
Para calcular la resistencia total o equivalente del circuito , basta con sumar las
resistencias de cada receptor:
Un caso particular de este tipo de conexión es la de generadores en serie. En
ella, las tensiones de los diferentes generadores se suman. Es decir:
Las siguientes figuras corresponden a circuito con distintos elementos en serie:

3.2 Circuito en paralelos
En este caso, los diferentesn componentes del circuito se colocan de tal forma que
tengan la misma entrada y la misma salida; asi los cables de un lado y otro se
unen, tal como se indica en la ilustracion del margen. En esta exposicion, la
diferencia de potencial de cada elemento es la misma, pero intensidad que circula
por cada rama es diferente. La resistencia equivalente de este circuito es:
Si se conectan varios generadores iguales en paralelo, el voltaje que suministran
no se vera incrementado , pero la corriente consumida se dividirá entre ellos, con
lo que durarán más.
Los elementos representados en este circuito se encuentran en paralelo.
3.3 Circuitos mixtos
Cuando en un mismo circuito existen elementos conectados en serie y en paralelo,
la disposición es mixta. En este caso, lo que se mantiene invariable es la corriente
que circula por los elementos que están en serie y la tensión de los elementos del
circuito que están en paralelo.
Para determinar la resistencia equivalente o total del circuito, se calculan la
resistencia parciales de cada tramo y se suman.

4.Tipos de corrientes
Algunos aparatos eléctricos no se pueden conectar a la red eléctrica; otros no
pueden funcionar con pilas o baterias. En ambos casos, sin embargo, obtenemos
energía eléctrica, aunque de muy distinta forma. Veamos cuales son las
diferencias.
4.1Corriente continua
Entre bordes o extremos de una pila o batería existe una tensión constante que no
varía con el tiempo. Si cada segundo midieramos con un voltímetro los voltios que
hay en la bateria del coche, el resultado sería siempre 12V.
Si conectamos una bombilla a una batería, los electrones circulan siempre en el
mismo sentido y con idéntica intensidad. Es lo que se conoce como corriente
continua.
4.2 Corriente alterna
Siempre que conectamos una lámpara a un enchufe, el resultado es el mismo: se
enciende la bombilla. Pero los electrones realizan su trabajo de forma muy distinta:
cambian de sentido 50 veces por segundo, como si el polo positivo y el polo
negativo se movieran constantemente en el interior del enchufe. Además, no
circulan siempre con igual intensidad.
Si fueramos capaces de medir los voltios de este enchufe, obtendríamos una
gráfica similar a esta:
·La tensión comienza siendo 0V y sube hasta alcanzar 325V.
·A continuación, desciende hasta 0V.
·Ahora comienza a se negativa y disminuye hasta -325V
·Por último aumenta hasta alcanzar otra vez 0V.
Lo sorprendente es que esto ocurre 50 veces cada segundo y se repite
continuamente,este conectado o no el aparato electrico.
La variacion de cualquier parametro electrico, en este caso la tension, con
respecto al tiempo ser denomina señal electrica.
La tension o voltaje que llega a nuestras casas,y que aparece representado en la
grafica anterior, recibe el nombre de señal alterna ( porque adquiere valores
positivos y negativos) senodial (debido a la forma de la señal).Esta tension alterna
se obtiene, mediante generadores, en grandes centrales de produccion de energia
electrica, ya sean convencionales(termicas,nucleares...) o no
convencionales(solares, eolicas..), como veremos en la unidad 9

• Valor eficaz de la corriente alterna.
Seguramente has oido decir que todos los electrodomesticos funcionan a 230v. Sin
embargo, si observas la señal alterna senodial de la grafica de la pg anterior,
comprobaras que esta cantidad no aparece indicada en ningun momento.
Imagina que conectas un radiador a un enchufe y otro a una bateria.Aunque los
electrones esperimenten paradas, el radiador conectado a la red electrica
proporciona una determinada cantidad de calor.En el caso del radiador conectado
a una bateria, si desde 0v aumentaramos poco a poco la tension de la bateria, el
calor generado seria cada vez mayor.No obstante, a 325v, el calor porducido con
la tension continua superaria al generado con la tension alterna.Cuando la tension
de la bateria alcanza 230v, la energia electrica producida por las dos señales es la
misma.
El valor eficaz de una señal electrica alterna es el valor que deberia tener una
señal continua para que ambas produjeran el mismo efecto energetico. En el caso
de una señal alterna senoidal, ese valor eficaz seria:
Vef = Vmax/1,41
• Transformadores.
La tension alterna senoidal tiene una cualidad esencial frente a la tension continua:
su valor se puede aumentar o reducir mediante el uso de transformadores.
Esta caracteristica permite transportar la energia electrica a tensiones muy altas, y
a largo de cientos de km, sin que se pierda parte de ella debido al calentamiento
de los cables.
Los transformadores constan de dos devanados de cobre. Si aplicamos una
tension alterna en un devanado, en el otro se induce otra tension, cuyo valor
depende del nº de vueltas de cada devandado:
V1/V2=N1/N2
5. Energía eléctrica.
Hemos visto que la tensión eléctrica es la energía que proporciona el generador a
los electrones para mantenerlos en movimiento. Dicha energía es consumida por
los receptores.
La energía que consume en un tiempo determinado, t, un aparato eléctrico
cualquiera por el que circula una intensidad, l, y cuyo voltaje de funcionamiento es
V, viene dada por la siguiente expresión: E=V×l×t

La energía, en el SI, se mide en julios, aunque también puede utilizarse la caloría.
La electricidad consumida se puede transformar en diferentes formas de energía,
en función del tipo de receptor:
• Motores: transforma la energía eléctrica en energía mecánica de rotación
(movimiento).
• Bombilla: transforma la electricidad en energía luminosa.
• Radiadores: transforma en calor casi toda la energía eléctrica que recibe
del generador.
En todos los aparatos eléctricos, parte de la energía se disipa al exterior en forma
de calor. Sin embargo, este efecto no siempre constituye la transformación
energética predominante.
5.1 Potencia eléctrica.
La capacidad que tiene un receptor eléctrico cualquiera para transformar energía
en un tiempo determinado es la potencia eléctrica. La potencia se mide en vatios
(w), aunque equivale a 1000 w.
La potencia consumida por un aparato eléctrico por el que circula una intensidad I,
y cuyo voltaje de funcionamiento es V, viene dada por la expresión:
La energía eléctrica consumida se puede expresar en función de la potencia
mediante una nueva unidad, el kilovatio por ahora (kw×h).
Si conoce la potencia de un receptor, es fácil calcular la energía eléctrica que
consume en kw×h; para ello, se multiplica la potencia en kilovatios por el tiempo de
funcionamiento en horas: E= P×t
La potencia eléctrica de un aparato suele venir indicada en un recuadro lateral o
posterior, donde se incluye, además, otras especificaciones eléctricas.
Si observas las placas de especificaciones de distintos aparatos eléctricos,
comprobaras las grandes diferencias de consumo que hay entre unos y otros.
6. Efectos de la corriente eléctrica.
La circulación de electrones en materiales conductores ocasionan efectos
interesantes que tienen múltiples aplicaciones: producción de calor, luz,
movimiento, sonido , etcétera.
6.1 Calor.
El movimiento de los electrones en el interior de un cable eléctrico es lento y
desordenado, lo que provoca continuos choques y un aumento de la temperatura
del propio cables.
La energía, n forma de calor, generada por la corriente eléctrica se conoce con el
nombre de efecto Joule. Se puede calcular mediante la fórmula: E=I²×R×t
Los radiadores o calefactores eléctricos transforman en calor la mayor parte de la

energía eléctrica que consumen.
6.2 Luz.
Existen dos formas de producir luz mediante electricidad: por calentamiento de un
hilo conductor (lámpara incandescente) o por escitación de un gas sometido a
descargas eléctricas (fluorescentes, lámpararas de vapor de sodio..).
-Bombilla.
El calentamiento de un hilo metálico por el paso de la corriente eléctrica produce
un efecto aprovechable: la emisión de luz. Este fenómeno se llama
incandescencia.
El filamento incandescente de una bombilla alcanza una emperatura de entre
2000ºC y 3000ºC al paso de la corriente. Para evitar que se funda, el filamento se
encierra en una ampolla de vidrio en la que se ha hacheo el vacío o que contiene
una mezcla de argón y nitrógeno, ya que si contuviera oxígeno, se quemaría.
-Tubo fluorescente.
En el interior de los tubos fluorescentes se encuentra un filamento metálico
(normalmente de tungsteno), un gas inerte (por lo común, argón) y una pequeña
cantidad de mercurio. El vidrio está recubierto en su interior por una capa de
fósforo. Nada más encender un tubo fluorescente, se produce un calentamiento del
filamento, que forman la corriente eléctrica con los átomos de mercurio provocan la
emisión de luz ultravioleta (no visible). El fósforo de la cara interior del tubo
absorbe la radiación ultravioleta y la transforma en luz visible.

El uso de tubos fluorescentes supone un ahorro de energía: son mucho más
aficaces que las bombillas incandescentes , pues gastan menos energía para
producir la misma luz. El principal inconveniente es que utilizan elementos
contaminantes, como son el fosforo y, sobretodo el mercurio.
Las lámparas de bajo consumo son un tipo particular de lámpara fluorescentes que
presentan una vista útil mucho mayor al tiempo que consumen entre un 50%y un
80% menos de electricidad, pues pierden muy poca energía por efecto Joule.
6.3 Electromagnetismo.
Cualquier corriente eléctrica crea un campo magnético a su alrededor; a su vez,
los campos magnéticos pueden dar lugar a corrientes eléctricas. Estos dos
postulados son la base del electromagnetismo.
Un mecanismo electromagnéticos es cualquier aparato capaz de convertir el
movimiento en electricidad, o viceversa, es decir, capaz de aprovechar
eficazmente los efectos electromagnéticos, tanto para producir electricidad como
para convertir esta en energía mecánica.
-Generadores electromagnéticos.
Los generadores electromagnéticos transforman la energía mecánica en
electicidad. Pueden ser de dos clases, dependiendo del tipo de corriente que
generen, continua o alterna.En el primer caso reciben el nombre de dinamos, y en
el segundo, de alternadores.
La dinamo:
La dinamo consta de un iman en cuyo interior esta situada una bobina que termina
en dos semianillos conductores separados: el colecto.
La dinamo simple produce corriente continua, pero pulsante.Si en vez de una
bobina se colocan varias que formen entre si diferentes angulos, el efecto se
superpone y la corriente se hace constante.
El alternador:
Es practicamente identico a una dinamo. La unica diferencia consiste en el colecto,
que en el caso del alternador esta formado por una pareja de anillos metalicos, en
cada uno de los cuales se apoya una de las escobillas.Produce una corriente
electrica alterna.

El motor electrico:
Un motor es un dispositivo capaz de transformar la energia electrica en
movimiento. Su funcionamiento se basa en las fuerzas de atraccion y repulsion
establecidas entre un iman y un hilo por donde circula una corriente electrica.
El rele:
Un rele es un elemento electromagnetico que funciona de la siguiente forma:
cuando se hace circular una corriente electrica por la bobina, esta se comporta
como un electroiman y atrae a una pieza movil metalica que cierra dos contactos.
El rele anterior se llama rele de un circuito. Tambien hay reles de dos y cuatro
circuitos.
7.Electronica.
7.1 Componentes electronicos.
A continuacion estudiaremos los componentes electronicos.
• Resistencia fija o resistor.
En un circuito, la resistencia fija o resistor dificulta el paso de la corriente electrica.
Su valor, que como sabes se mide en ohmios, se indica mediante un codigo de
colores.

-Codigo de colores: Los valores de las tesistencias fijas vienen indicados por
colores o nº.Las dos primeras bandas se sustituyen por dos nº, segun su color.La
tercera banda indica el nº de ceros que debemos añadir. La cuarta banda indica la
tolerancia o desviacion maxima admisible con respecto al valor teorico.
• Resistencia variable o potenciometro.
Es una resistencia cuyo valor se puede ajustar entre cero y un maximo
especificado por el fabricante.
• Resistencia que dependen de un parametro fisico.
Se emplean en sistemas de control, donde suelen formar parte de los sensores. El
parametro fisico del que dependen pueden ser:
-Las resistencias que dependen de la temperatura se llaman termisores. Pueden
ser de dos tipos:NTC en los que la resistencia disminuye al aumentar la
temperatura, y PTC, en los que la resistencia aumenta al subir la temperatura.
-LDR: se trata de resistencias que varian con la cantidad de luz que reciben. Al
aumentar la cantidad de luz, disminuye la resistencia.
-Condensador:
En la siguiente figura se muestra un componente capaz de almacenar carga
electrica, que despues utiliza para encender una bombilla, la cual permanece
encendida hasta que dicho componente se descarga.
Este componente recibe el nombre de condensardor. La capacidad de un
condensador indica la cantidad de carga que es capaz de almacenar con una
tension dada. Se mide en faradios (F).

-Diodo:
Un diodo es un componente electronico fabricado con material semiconductor que
solo permite el paso de la corriente electrica en un sentido.
Un LED ( diodo emisor de luz) en un diodo que emite luz cuando pasa corriente
por él.
-Transistor:
Es un elemento basico en los circuitos electricos.Con transistores se puede
fabricar desde un simple interruptor hasta un microprocesador.
Esta fabricado a base de semiconductores y dispone de tres patillas, denominadas
emisor, base y colector.
Se puede utilizar como amplificador o como un interruptor controlado por una
pequeña corriente inyectada por la base.
8. Sistemas de control.

Todos los sistemas automaticos tienen una estructura similar.Por ejemplo, para
que una puerta se abra automaticamente, se requiere determinados elementos:
• Un sensor para detectar la presencia de una persona.El sensor es un
dispositivo que capta informacion en forma de magnitudes fisicas:
velocidad, temperatura, humedade del ambiente, presion, intensidad de la
luz, etc
• Un circuito electrico o controlador, que activa un motor.
• Un mecanismo que transforma el movimiento rotatorio del motor en
movimiento lineal.
Todos estos elementos que, interconectados entre si, permiten automatizar una
maquina o un proceso reciben el nombre de sistema de control.
Los componentes de un sistema de control pueden ser muy diversos: dispositivos
electricos, electronicos, mecanicos, hidraulicos, opticos, etc
Podemos representar el sistema de control de una puerta automatica mediante el
siguiente diagrama de bloques:
entrada -- sensor -- controlador -- actuador -- proceso a controlar -- salida
• La entrada (E) es la informacion que recibe el sistema : en nuestro ejemplo,
la presencia o no de una persona
• La salida (S) es la respuesta del sistema a esa informacion: en nuestro
ejemplo, el movimiento de la puerta.
Podemos encontrar sistemas de control en automatismos tan simples con un
tostador de pan o la cisterna de un inodoro , o tan complicados como el piloto
automatico de un avion o el panel de control de una central nuclear.
Tambien se utilisan automatismos en las lavadoras o en los sistemas de control de
la velocidad de un motor, de la temperatura de una vivienda, de la humedad de un
invernadero, etc.
8.1 Sistemas de control electromecánico.
El elemento saliente de la polea hace que las dos laminas metalicas se junten una
vez por cada vuelta, permitiendo asi que la bombilla se ilumine de forma
intermitente.
Un sistema de control electromecanico activa los distintos dispositivos que
componen una maquina en el momento adecuado y durante el tiempo previsto
para que funcion correctamente.
-La leva como elemento de control:
El elemento saliente añadido a la polea del reflexiona recibe el nombre de leva.La
forma de esta permite seleccionar el momento y la duracion de la accion del
dispositivo, que puede ser un motor, una bombilla, etc.
-Interruptor final de carrera:
Fijate en el siguiente esquema: representa el control de llenado de un deposito de

agua.Accionando por la pila, la bomba de agua se encarga de trasvasar liquido de
un recipiente a otro.Cuando el deposito esta lleno, entra en juego un interruptor
que desactiva la bomba.
Este interruptor, que se acciona cuando sube el flotador, recibe el nombre de
interruptor de final de carrera o final de recorrido.Cuando cesa la presion que se
ejerce sobre él.
• NC (normalmente cerrado): al pulsarlo, se abre.
• NA (normalmente abierto): al pulsarlo, se cierra.
En las siguientes actividades estudiaremos diferentes sistemas de control
utilizados en dispositivos cotidianos.
8.2 Sistemas de control electrónico.
Los sistemas de control cada vez realizan operaciones mas complejas.Piensa, por
ejemplo, en el encendido automatico del alumbrado de una calle, en un detector de
presencia o de incendios o en un sistema de riego automatico.Observa ademas
que muchos de estos sistemas constan unicamente de elementos electronicos.
-El transistor como elemento de control:
Cuando es necesario detectar un parametro fisico (como luz, temperatura o
humedad) para realizar una determinada accion (encendido de una lampara,
activacion de una alarma...) se utilizan circuitos electronicos que incorporan
transistores. Ademas, con fracuencia se emplean sensore, que, como hemos visto,
son dispositivos capaces de medir magnitudes fisicas, como la temperatura, la
humedad, la presion, etc.
En el circuito siguiente, una pequeña corriente de entrada a la base del transistor
permite activar el timbre, para lo cual se emplea una corriente electrica mucho
mayor.
-Circuitos basicos de control mediante transistores.
Mediante un transistor podemos controlar el giro o la detencion de un motor. Basta
con permitir o no la circulacion de electrones para la base del mismo.
De forma similar podriamos controlar otros dispositivos.Por ejemplo, si sustituimos
la LDR por un sensor de temperatura y el motor por un timbre, obtenemos una
alarma de temperatura.
Control de un relé:
A continuacion, se presentan dos circuitos que detectan un parametro fisico
mediante un sensor (LDR) y activan un rele mediante un transistor.
Circuitos con relé.
Rele activado mediante luz
La LDR deja pasar la corriente cuando incide luz sobre ella; esto provoca la
activacion del transistor y del relé.
Relé activado mediante oscuridad
La LDR presenta una resistencia muy pequeña cuando incide luz, de forma que
no permite que circule apenas corriente por la base: el transistor y el relé
permanecen desactivados

A la derecha aparece un circuito con un relé conectado a un ventilador.Cuando
sube la temperatura, la resistencia NTC desciende, deja pasar la corriente y se
abre el transistor, con lo que se activa el relé y el ventilador se pone en
marcha.La resistencia variable R1 sirve para calibrar el circuito.

Tema 8 electricidad

Más contenido relacionado

La actualidad más candente

Similar a Tema 8 electricidad

Último

Tema 8 electricidad
