El documento describe los bits de seguridad y fusibles de configuración del microcontrolador ATmega164P. Incluye secciones sobre la protección de las memorias flash y EEPROM a través de bits de seguridad, y la configuración de opciones como el reloj, interfaces y watchdog a través de fusibles.

1. jaime.velarde@epn.edu.ec 1 SISTEMAS MICROPROCESADOS BITS DE SEGURIDAD PARA LAS MEMORIAS Y BITS DE LOS FUSIBLES DE CONFIGURACIÓN DEL MICROCONTROLADOR Elaborado por: Ing. Jaime E. Velarde

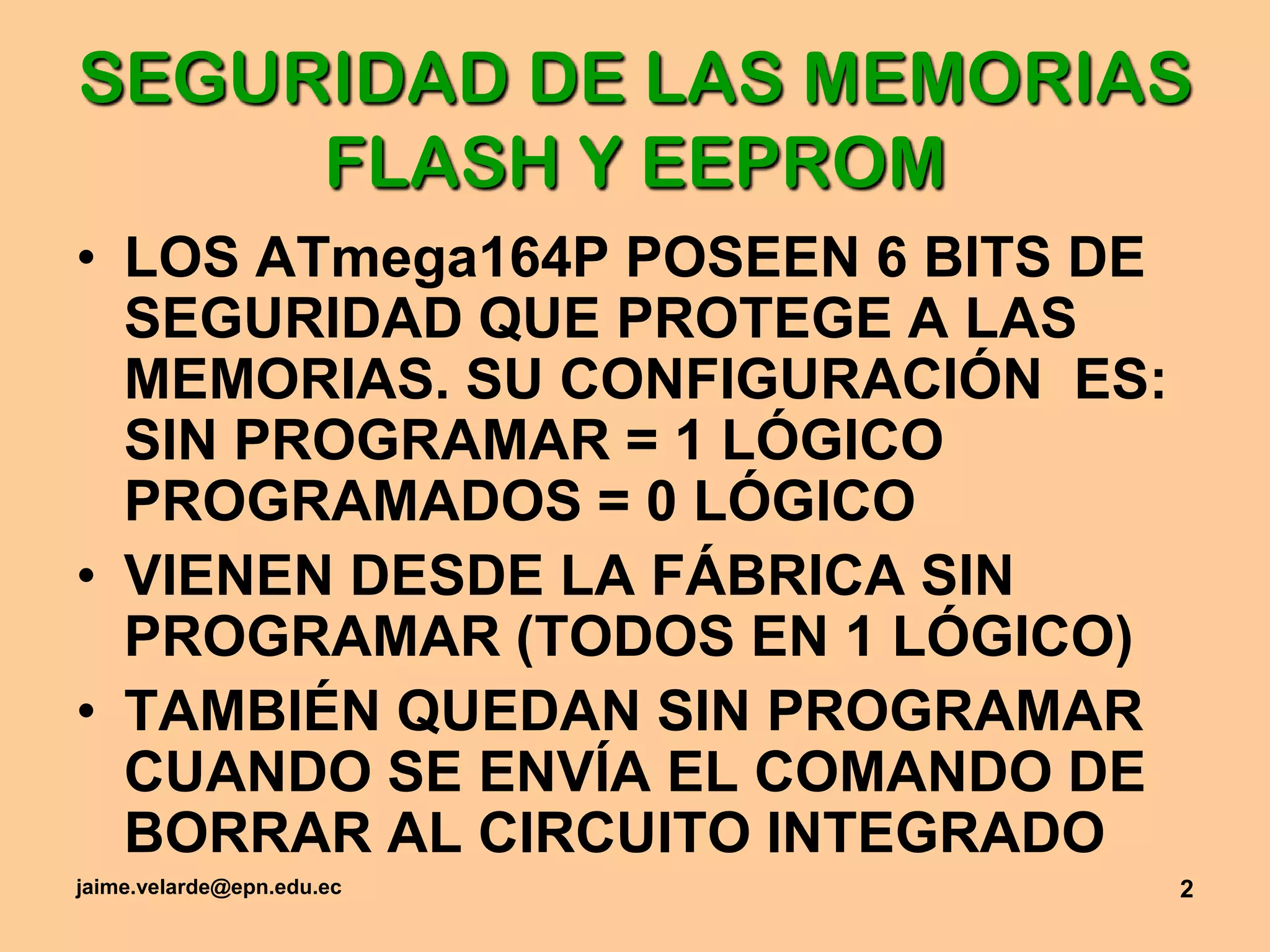

2. jaime.velarde@epn.edu.ec 2 SEGURIDAD DE LAS MEMORIAS FLASH Y EEPROM LOS ATmega164P POSEEN 6 BITS DE SEGURIDAD QUE PROTEGE A LAS MEMORIAS. SU CONFIGURACIÓN ES: SIN PROGRAMAR = 1 LÓGICO PROGRAMADOS = 0 LÓGICO VIENEN DESDE LA FÁBRICA SIN PROGRAMAR (TODOS EN 1 LÓGICO) TAMBIÉN QUEDAN SIN PROGRAMAR CUANDO SE ENVÍA EL COMANDO DE BORRAR AL CIRCUITO INTEGRADO

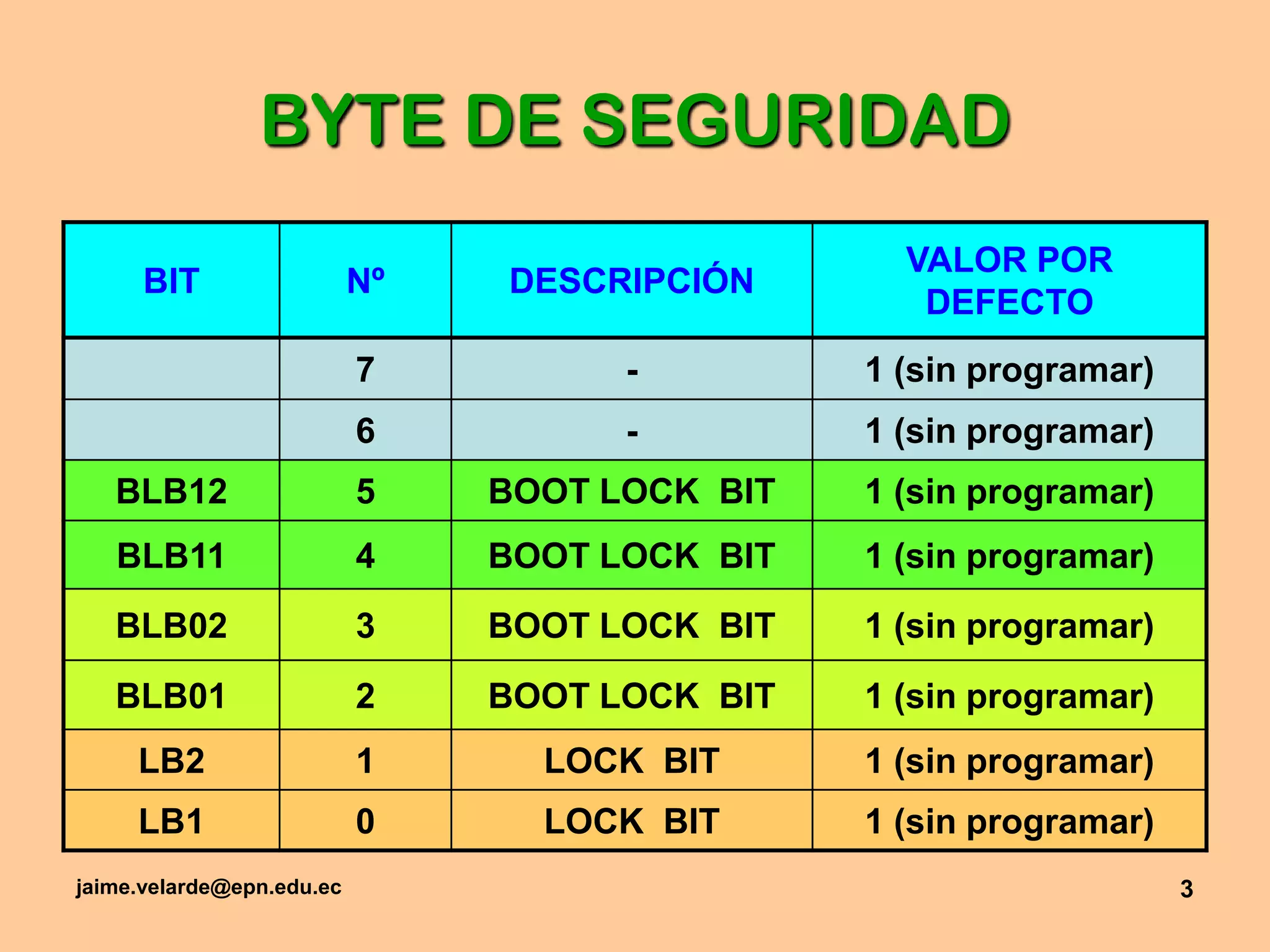

3. jaime.velarde@epn.edu.ec 3 BYTE DE SEGURIDAD

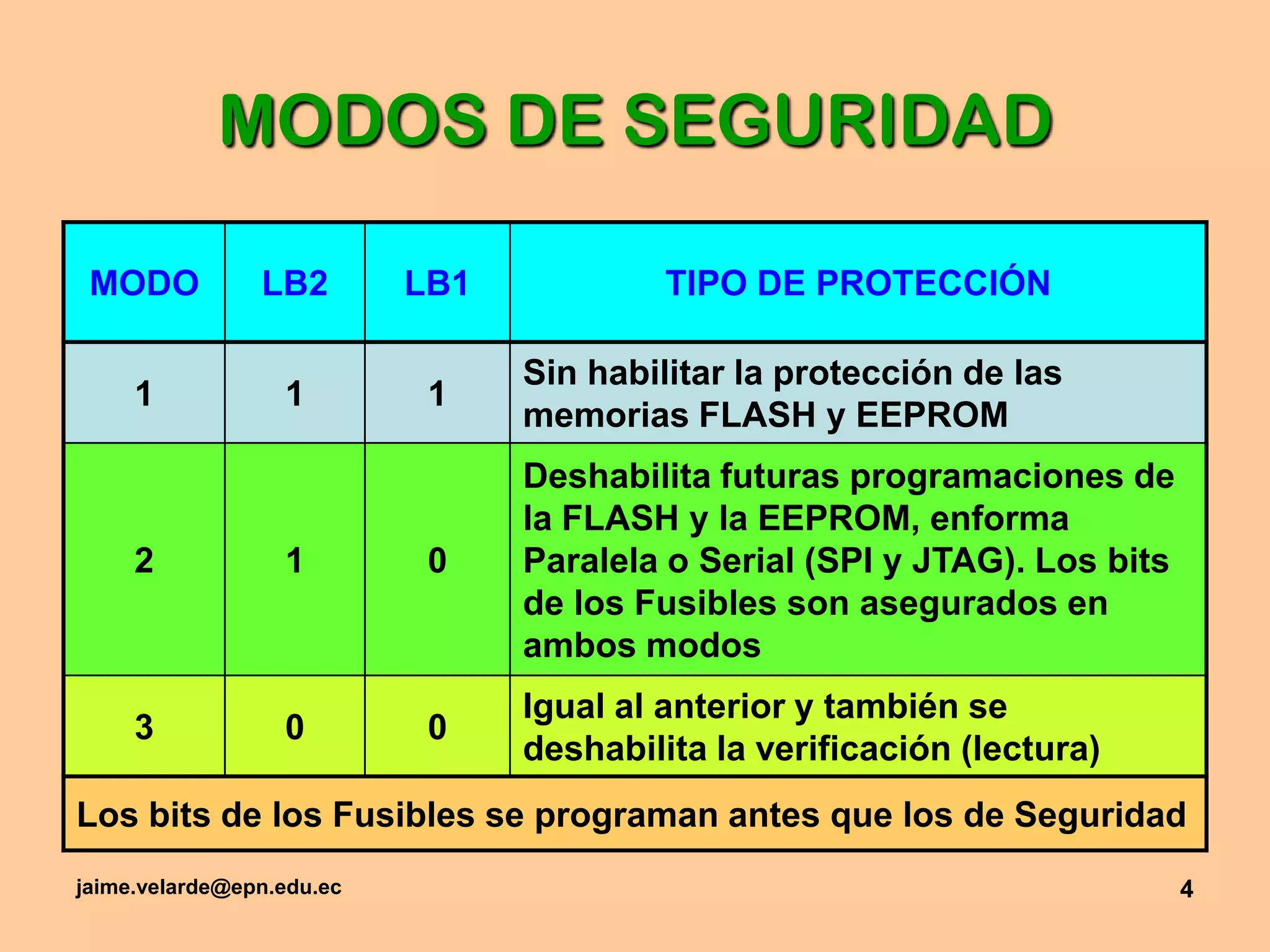

4. jaime.velarde@epn.edu.ec 4 MODOS DE SEGURIDAD

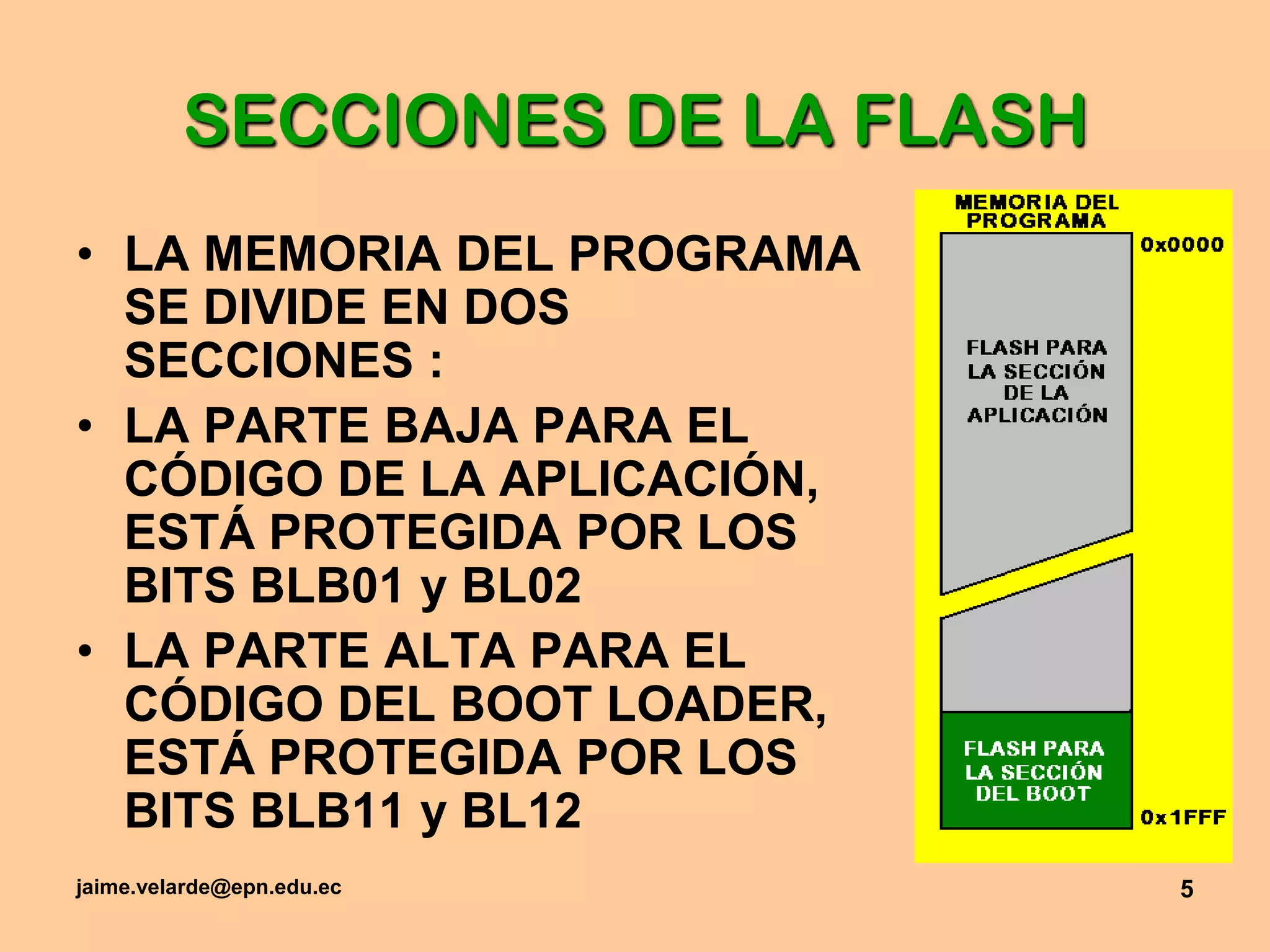

5. jaime.velarde@epn.edu.ec 5 SECCIONES DE LA FLASH LA MEMORIA DEL PROGRAMA SE DIVIDE EN DOS SECCIONES : LA PARTE BAJA PARA EL CÓDIGO DE LA APLICACIÓN, ESTÁ PROTEGIDA POR LOS BITS BLB01 y BL02 LA PARTE ALTA PARA EL CÓDIGO DEL BOOTLOADER, ESTÁ PROTEGIDA POR LOS BITS BLB11 y BL12

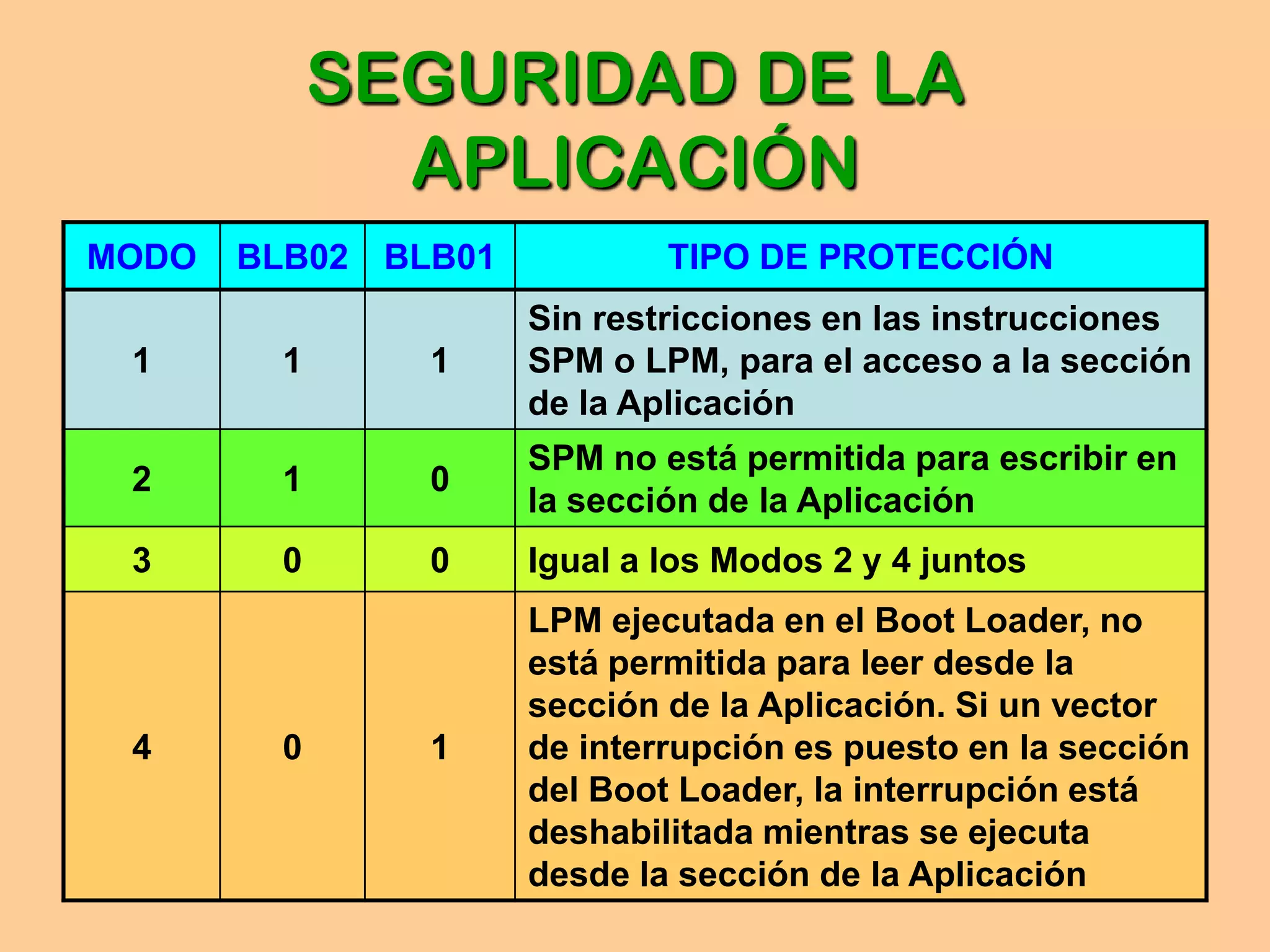

6. jaime.velarde@epn.edu.ec 6 SEGURIDAD DE LA APLICACIÓN

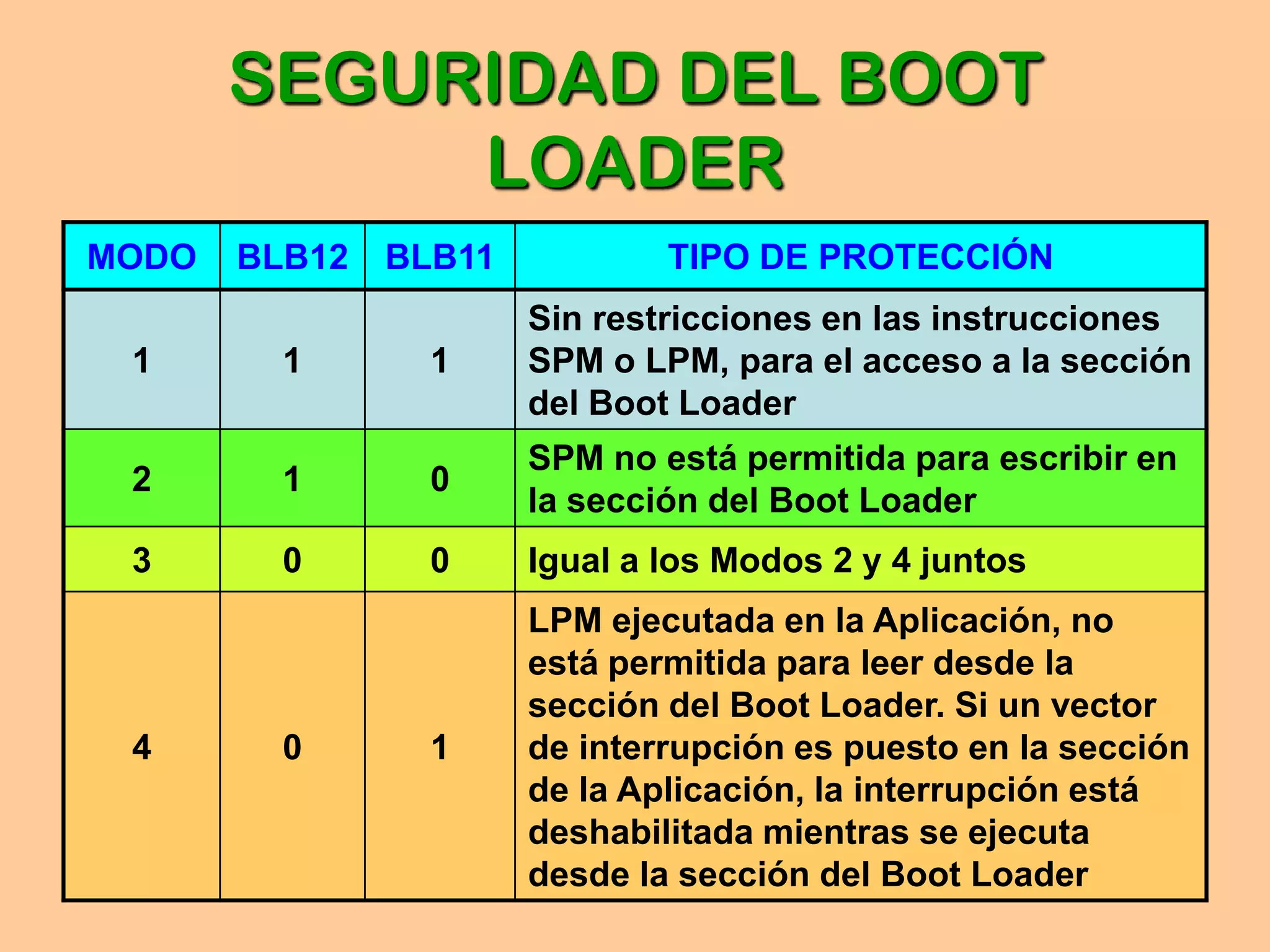

7. jaime.velarde@epn.edu.ec 7 SEGURIDAD DEL BOOTLOADER

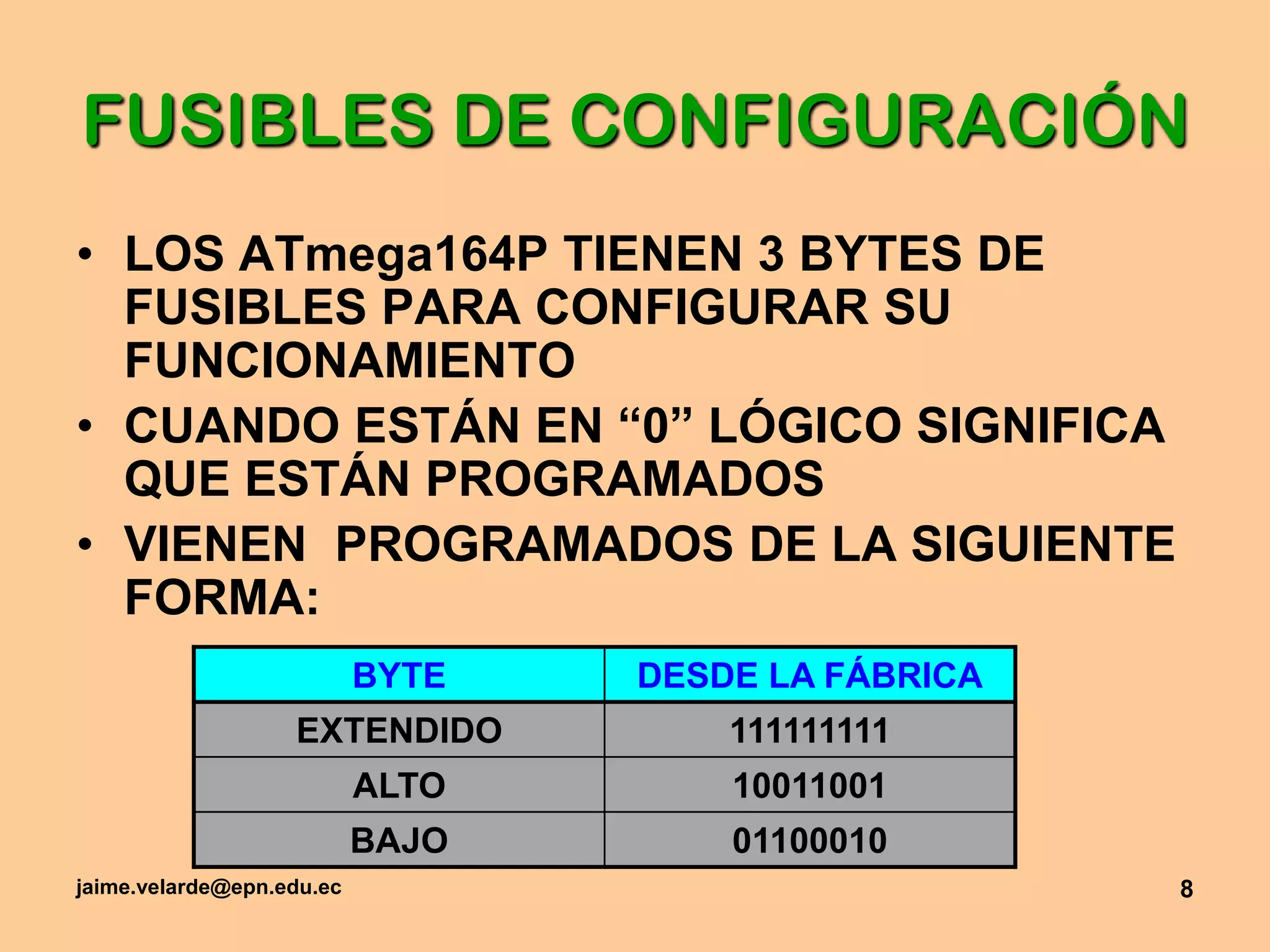

8. jaime.velarde@epn.edu.ec 8 FUSIBLES DE CONFIGURACIÓN LOS ATmega164P TIENEN 3 BYTES DE FUSIBLES PARA CONFIGURAR SU FUNCIONAMIENTO CUANDO ESTÁN EN “0” LÓGICO SIGNIFICA QUE ESTÁN PROGRAMADOS VIENEN PROGRAMADOS DE LA SIGUIENTE FORMA:

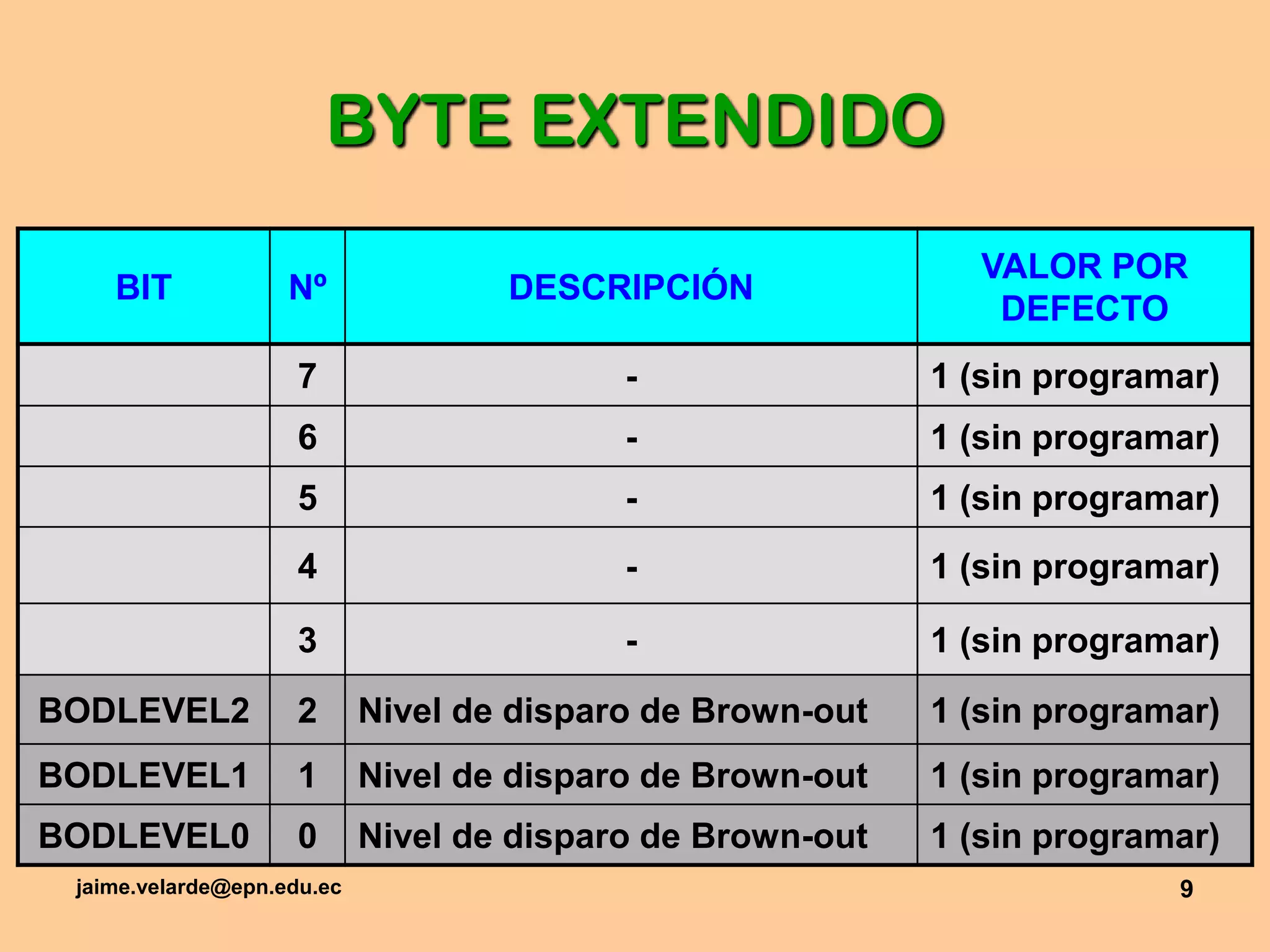

9. jaime.velarde@epn.edu.ec 9 BYTE EXTENDIDO

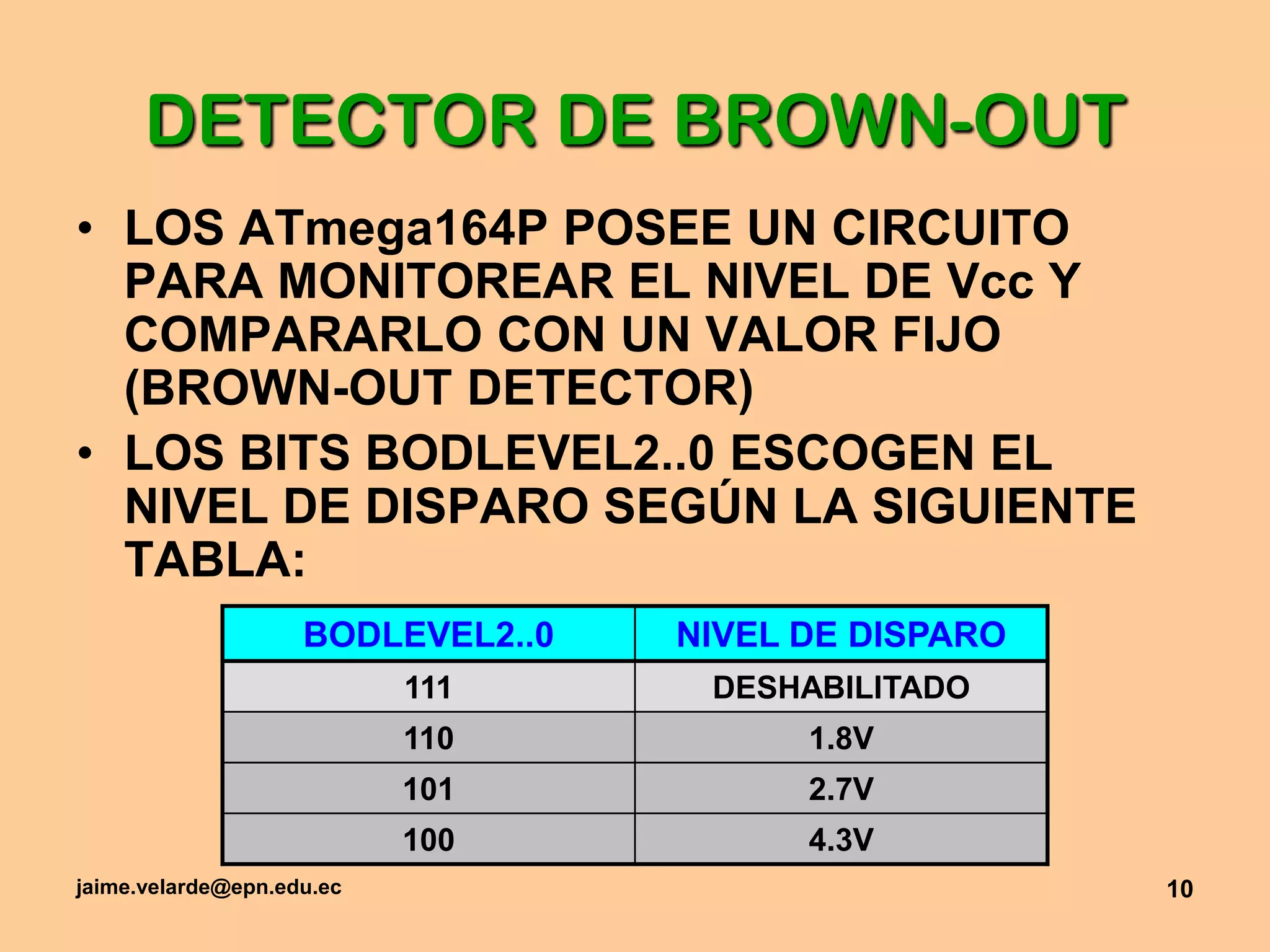

10. jaime.velarde@epn.edu.ec 10 DETECTOR DE BROWN-OUT LOS ATmega164P POSEE UN CIRCUITO PARA MONITOREAR EL NIVEL DE Vcc Y COMPARARLO CON UN VALOR FIJO (BROWN-OUT DETECTOR) LOS BITS BODLEVEL2..0 ESCOGEN EL NIVEL DE DISPARO SEGÚN LA SIGUIENTE TABLA:

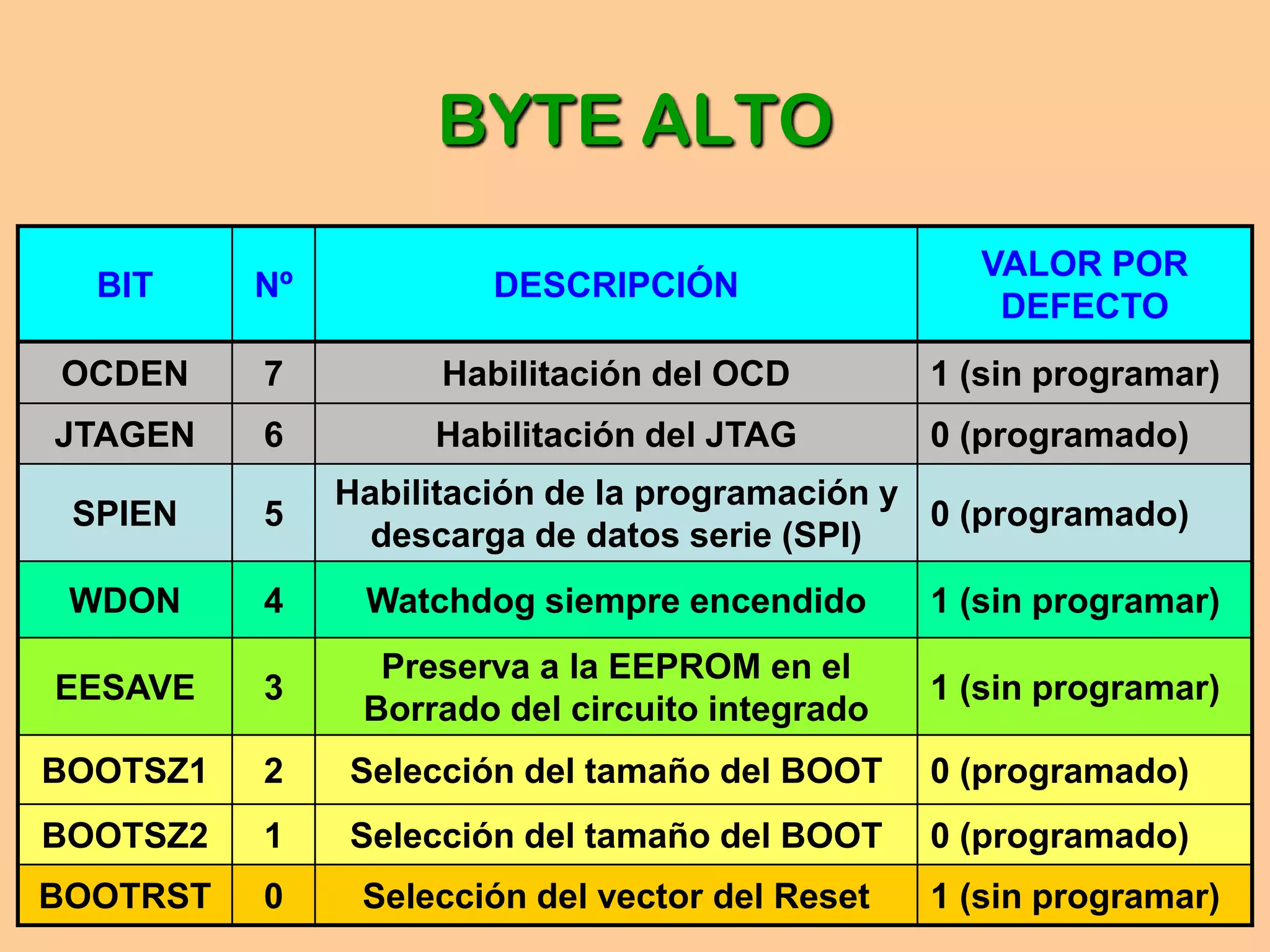

11. jaime.velarde@epn.edu.ec 11 BYTE ALTO

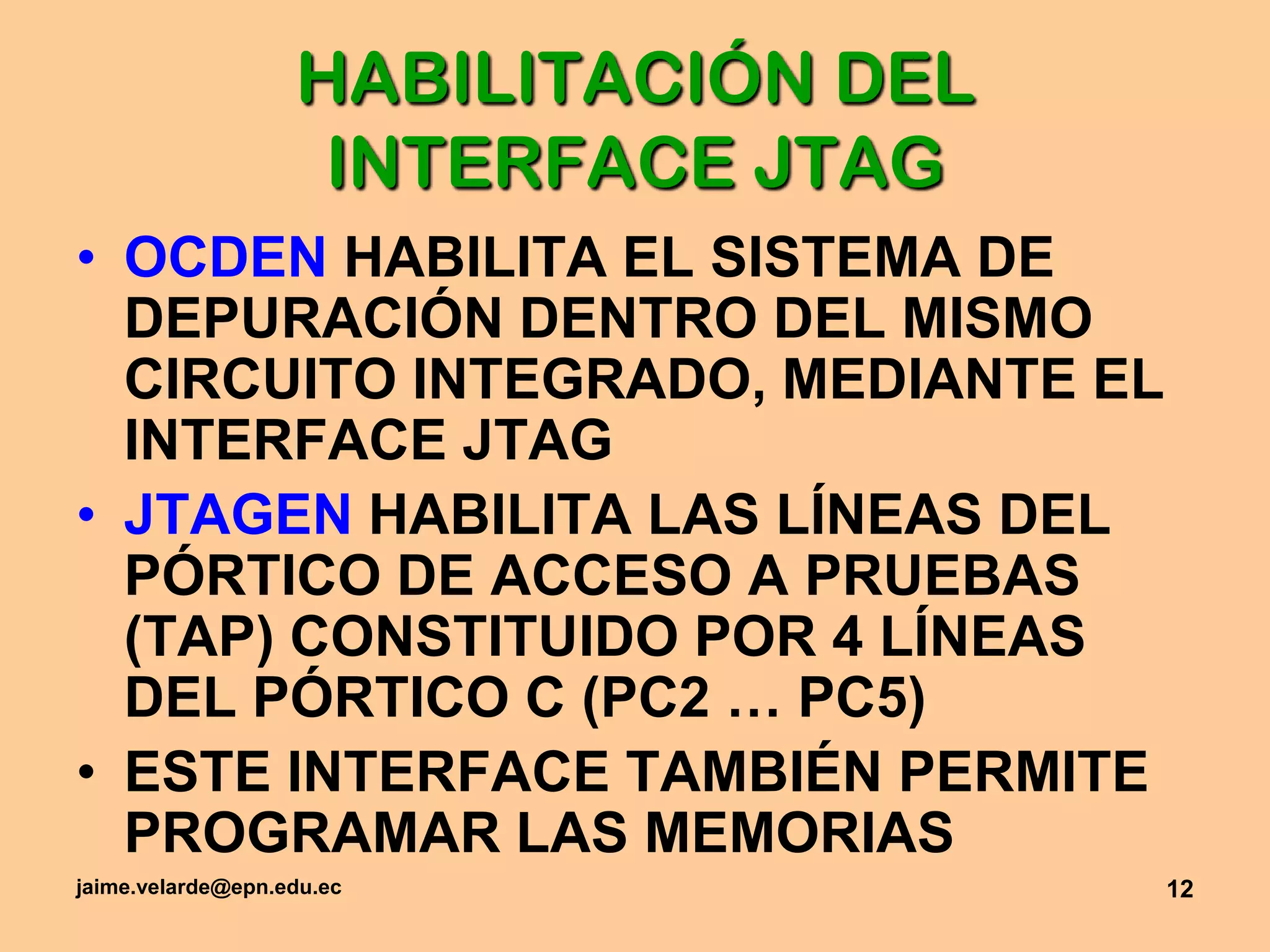

12. jaime.velarde@epn.edu.ec 12 HABILITACIÓN DEL INTERFACE JTAG OCDEN HABILITA EL SISTEMA DE DEPURACIÓN DENTRO DEL MISMO CIRCUITO INTEGRADO, MEDIANTE EL INTERFACE JTAG JTAGEN HABILITA LAS LÍNEAS DEL PÓRTICO DE ACCESO A PRUEBAS (TAP) CONSTITUIDO POR 4 LÍNEAS DEL PÓRTICO C (PC2 … PC5) ESTE INTERFACE TAMBIÉN PERMITE PROGRAMAR LAS MEMORIAS

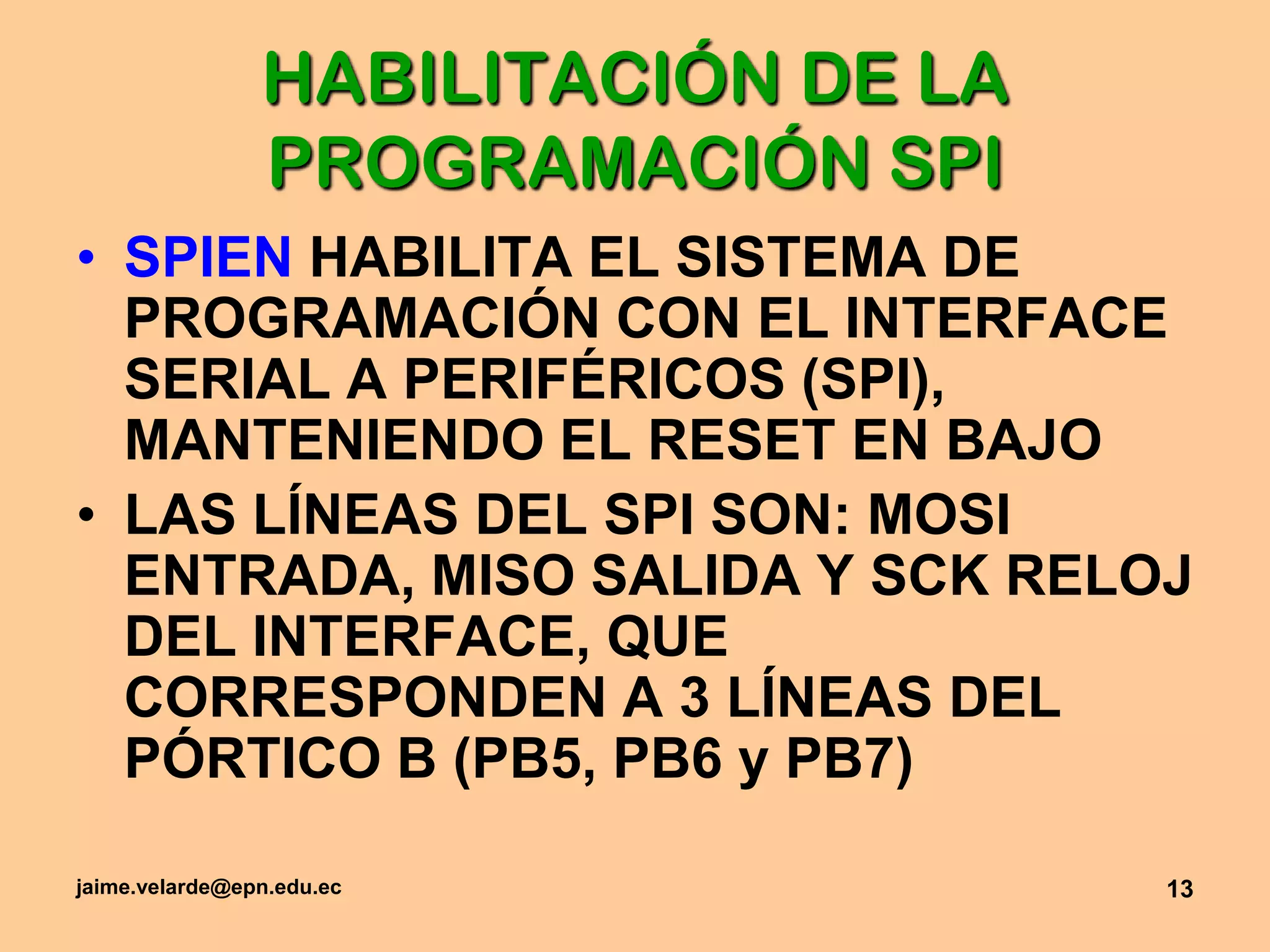

13. jaime.velarde@epn.edu.ec 13 HABILITACIÓN DE LA PROGRAMACIÓN SPI SPIEN HABILITA EL SISTEMA DE PROGRAMACIÓN CON EL INTERFACE SERIAL A PERIFÉRICOS (SPI), MANTENIENDO EL RESET EN BAJO LAS LÍNEAS DEL SPI SON: MOSI ENTRADA, MISO SALIDA Y SCK RELOJ DEL INTERFACE, QUE CORRESPONDEN A 3 LÍNEAS DEL PÓRTICO B (PB5, PB6 y PB7)

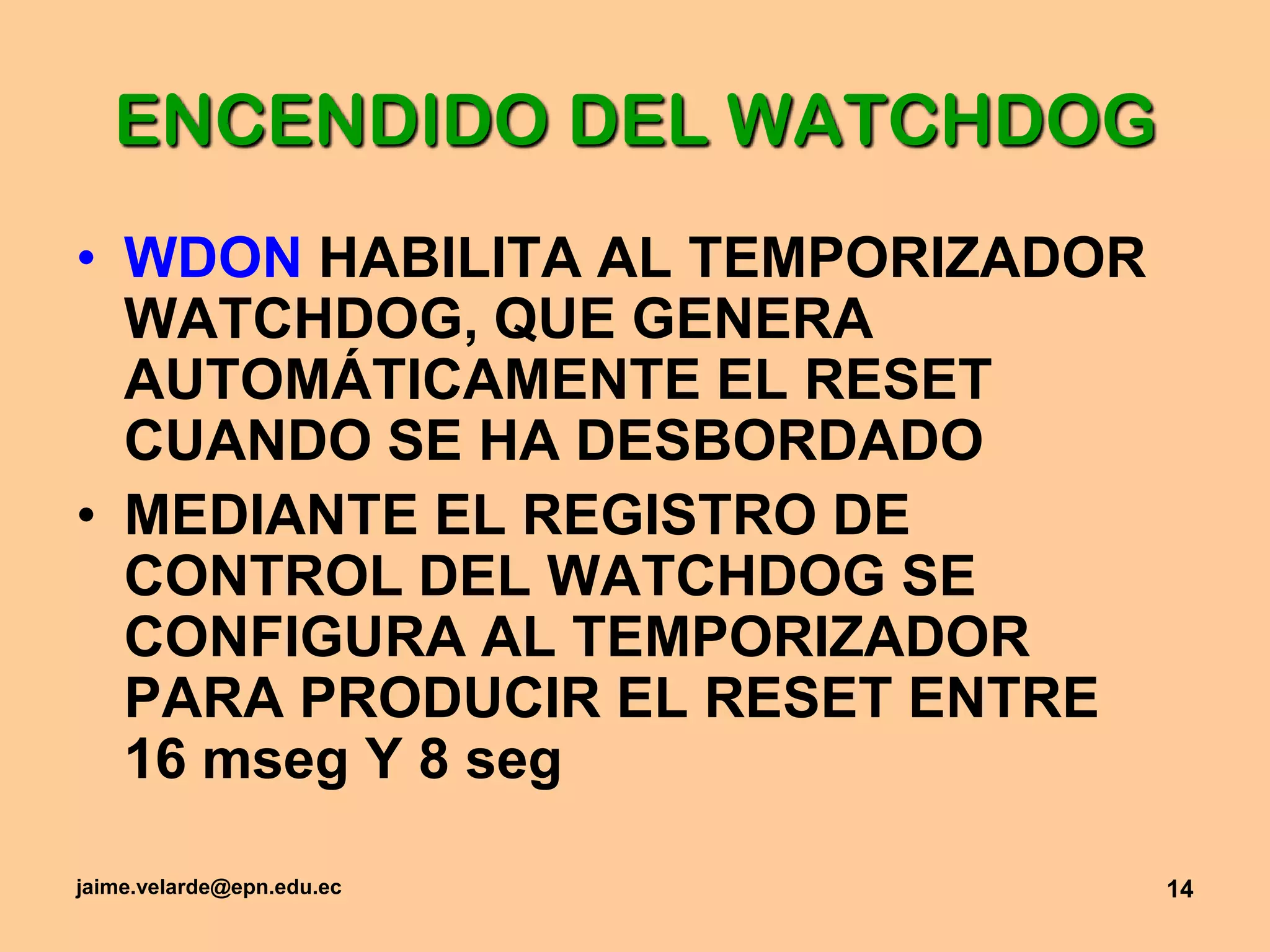

14. jaime.velarde@epn.edu.ec 14 ENCENDIDO DEL WATCHDOG WDON HABILITA AL TEMPORIZADOR WATCHDOG, QUE GENERA AUTOMÁTICAMENTE EL RESET CUANDO SE HA DESBORDADO MEDIANTE EL REGISTRO DE CONTROL DEL WATCHDOG SE CONFIGURA AL TEMPORIZADOR PARA PRODUCIR EL RESET ENTRE 16 mseg Y 8 seg

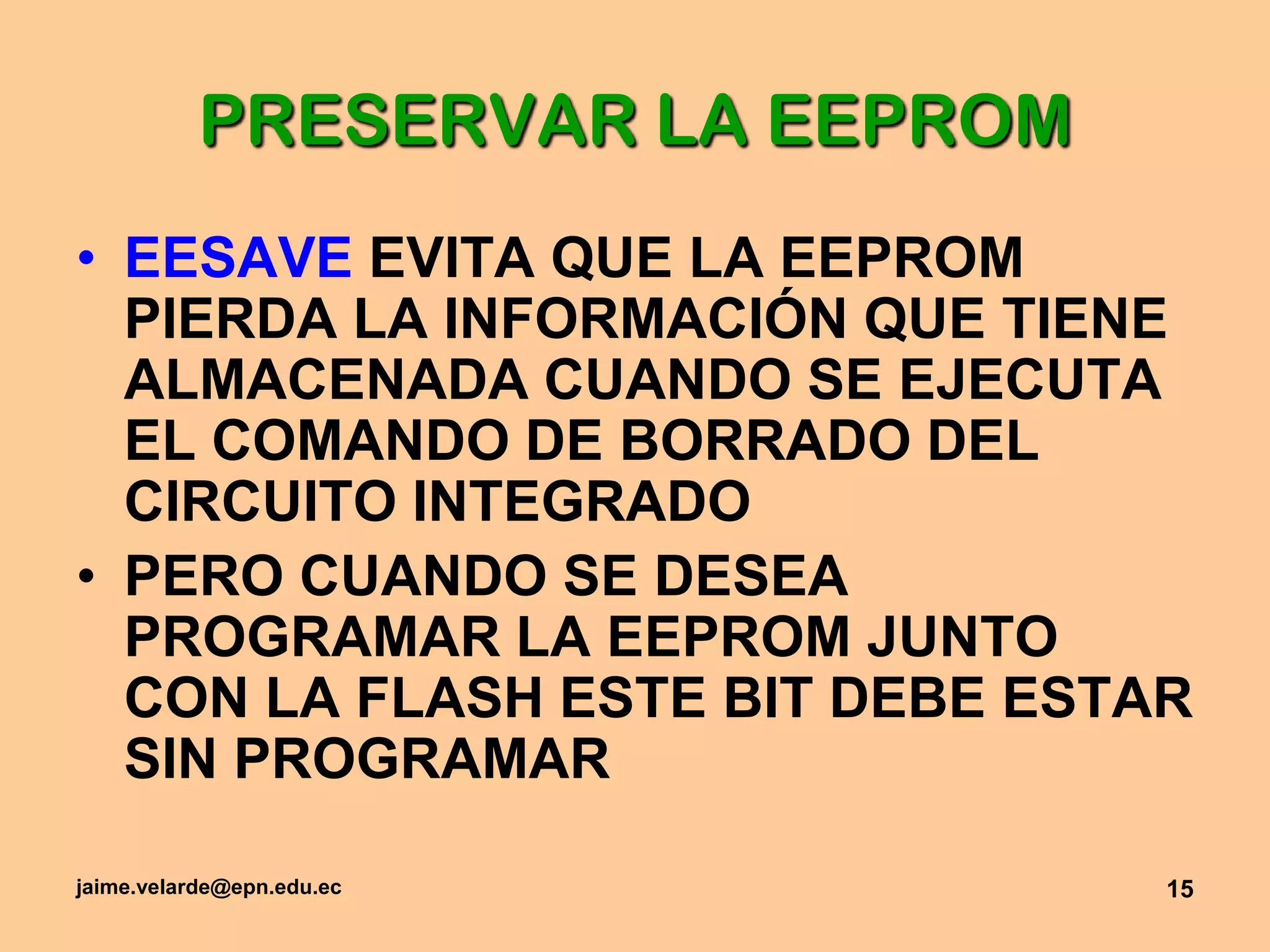

15. jaime.velarde@epn.edu.ec 15 PRESERVAR LA EEPROM EESAVE EVITA QUE LA EEPROM PIERDA LA INFORMACIÓN QUE TIENE ALMACENADA CUANDO SE EJECUTA EL COMANDO DE BORRADO DEL CIRCUITO INTEGRADO PERO CUANDO SE DESEA PROGRAMAR LA EEPROM JUNTO CON LA FLASH ESTE BIT DEBE ESTAR SIN PROGRAMAR

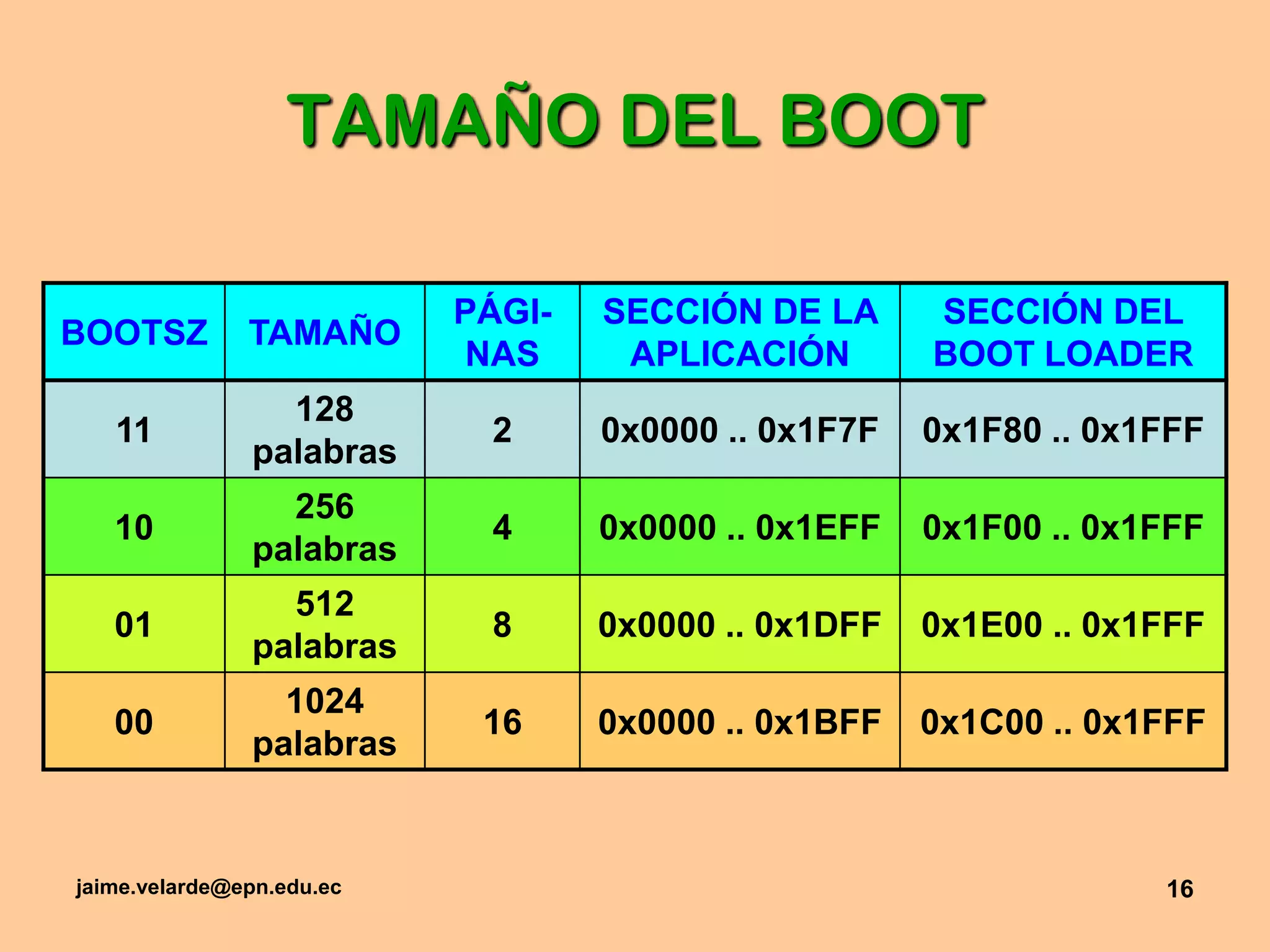

16. jaime.velarde@epn.edu.ec 16 TAMAÑO DEL BOOT

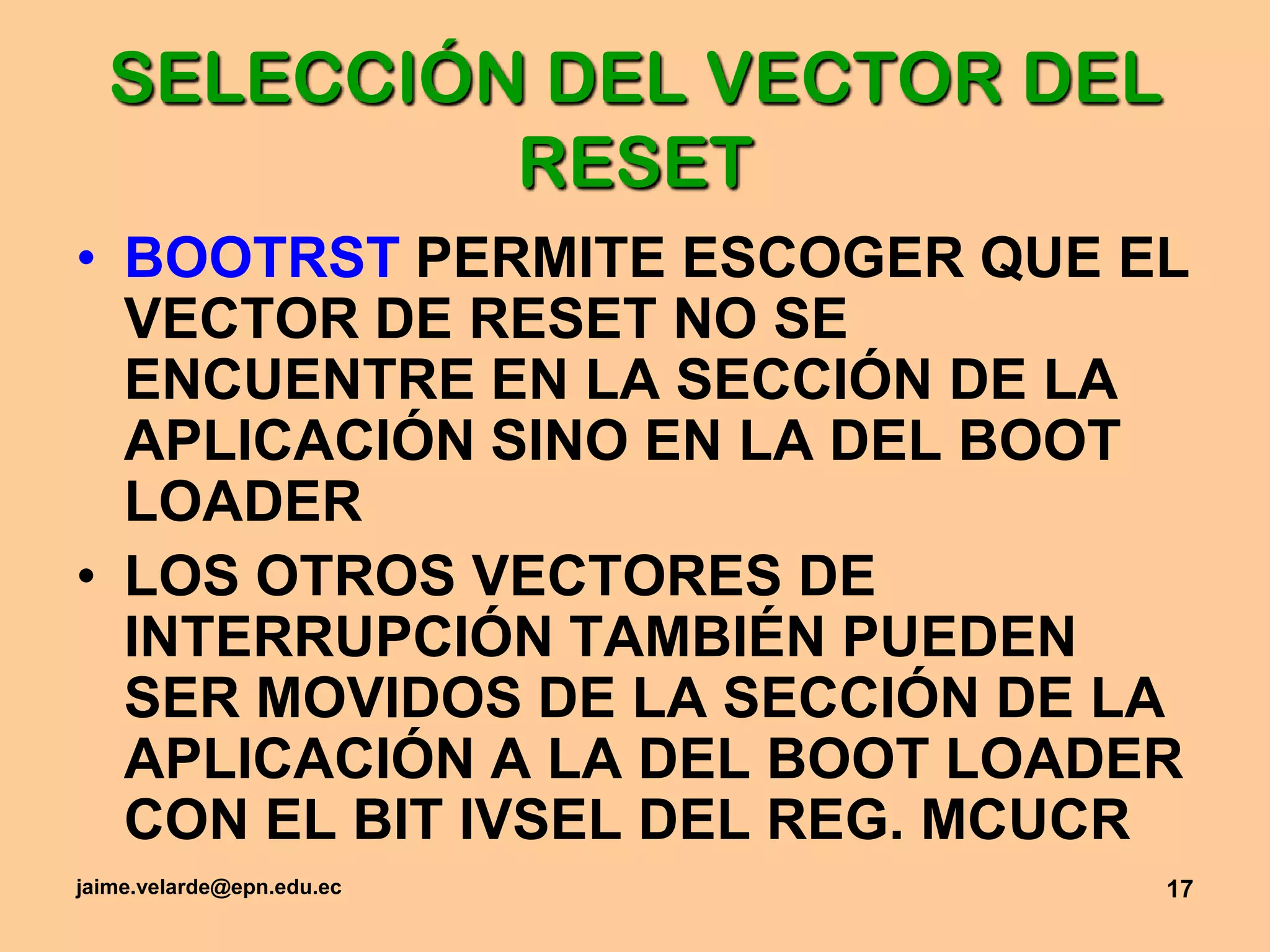

17. jaime.velarde@epn.edu.ec 17 SELECCIÓN DEL VECTOR DEL RESET BOOTRST PERMITE ESCOGER QUE EL VECTOR DE RESET NO SE ENCUENTRE EN LA SECCIÓN DE LA APLICACIÓN SINO EN LA DEL BOOTLOADER LOS OTROS VECTORES DE INTERRUPCIÓN TAMBIÉN PUEDEN SER MOVIDOS DE LA SECCIÓN DE LA APLICACIÓN A LA DEL BOOTLOADER CON EL BIT IVSEL DEL REG. MCUCR

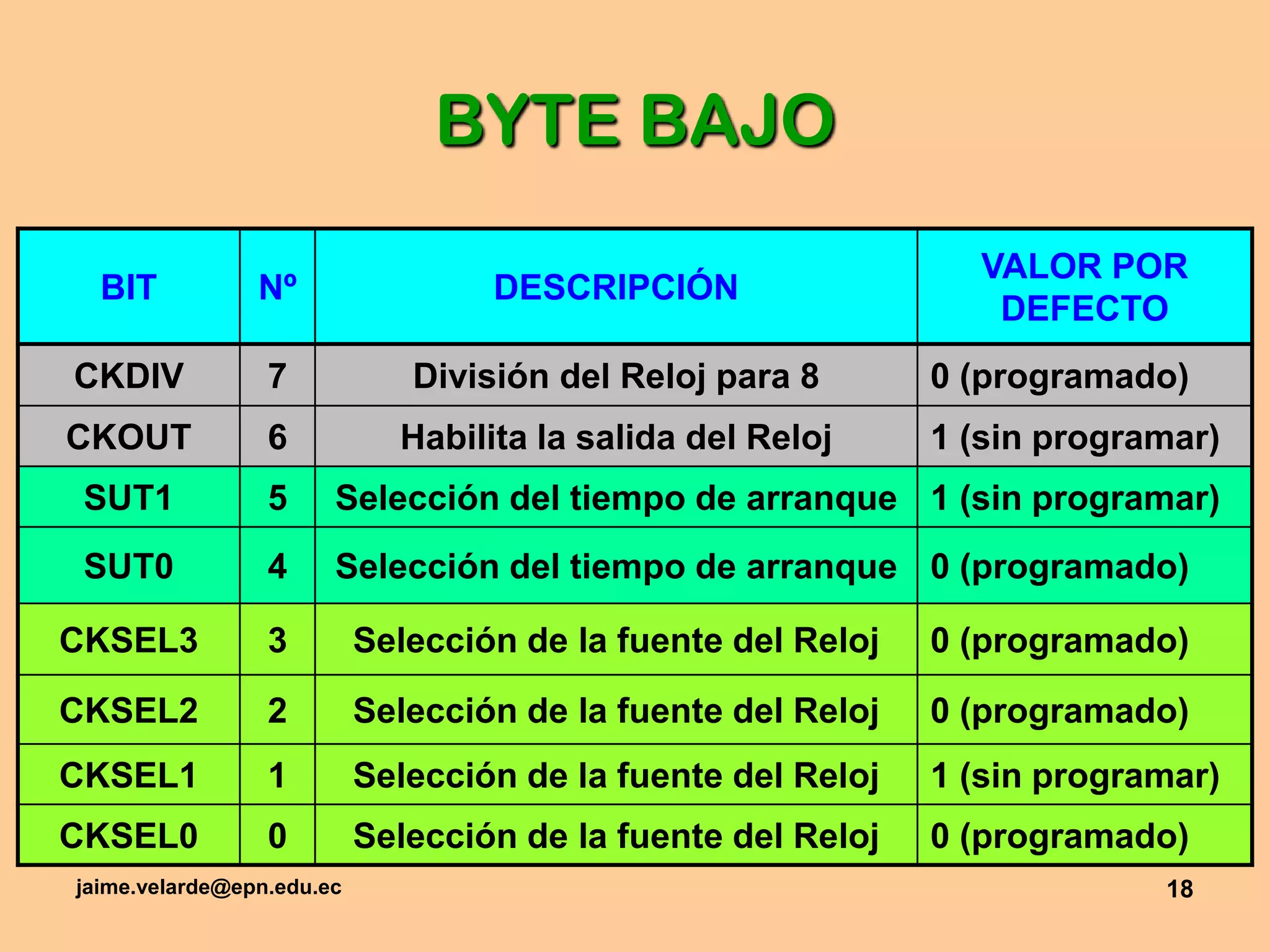

18. jaime.velarde@epn.edu.ec 18 BYTE BAJO

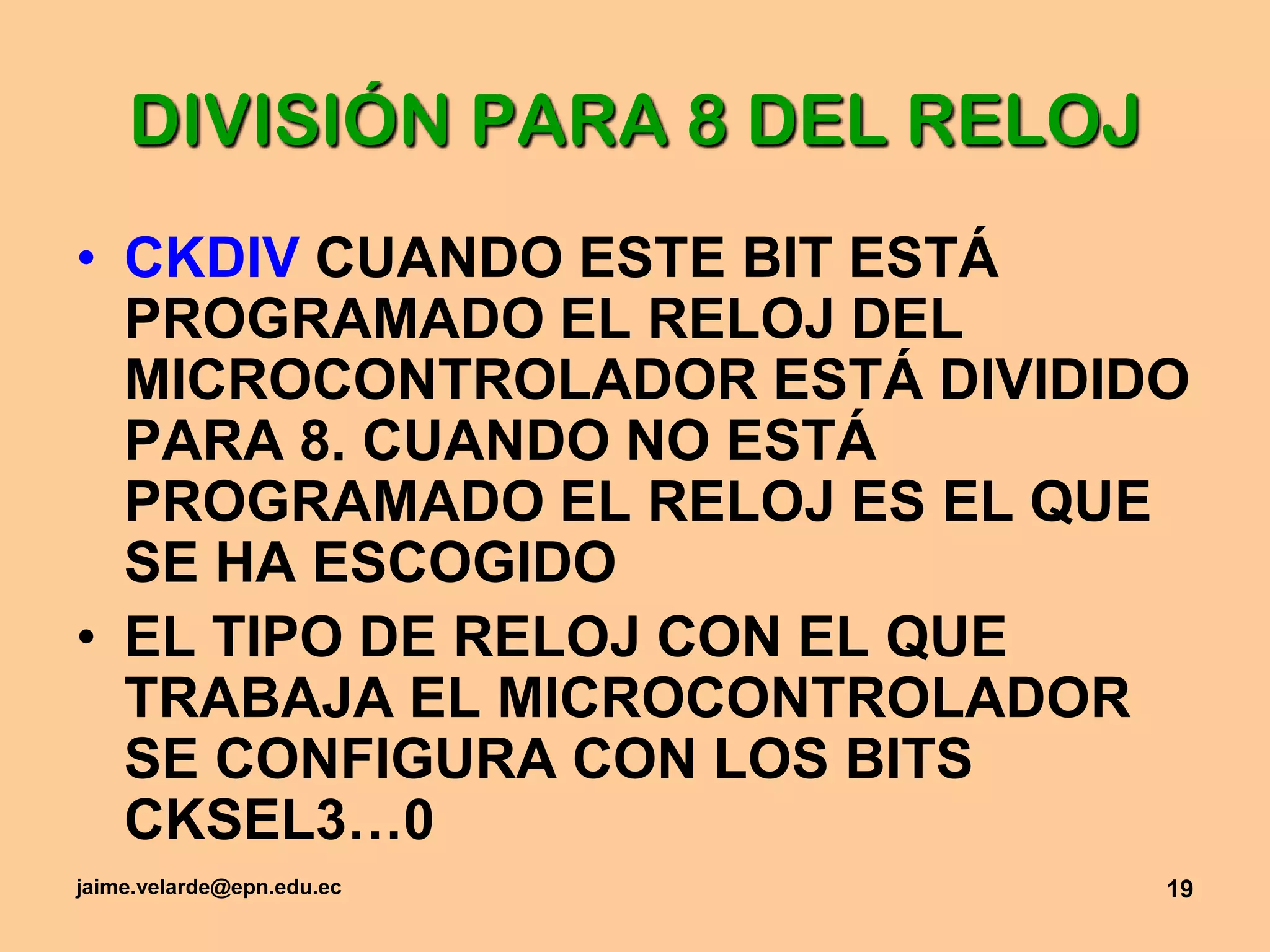

19. jaime.velarde@epn.edu.ec 19 DIVISIÓN PARA 8 DEL RELOJ CKDIV CUANDO ESTE BIT ESTÁ PROGRAMADO EL RELOJ DEL MICROCONTROLADOR ESTÁ DIVIDIDO PARA 8. CUANDO NO ESTÁ PROGRAMADO EL RELOJ ES EL QUE SE HA ESCOGIDO EL TIPO DE RELOJ CON EL QUE TRABAJA EL MICROCONTROLADOR SE CONFIGURA CON LOS BITS CKSEL3…0

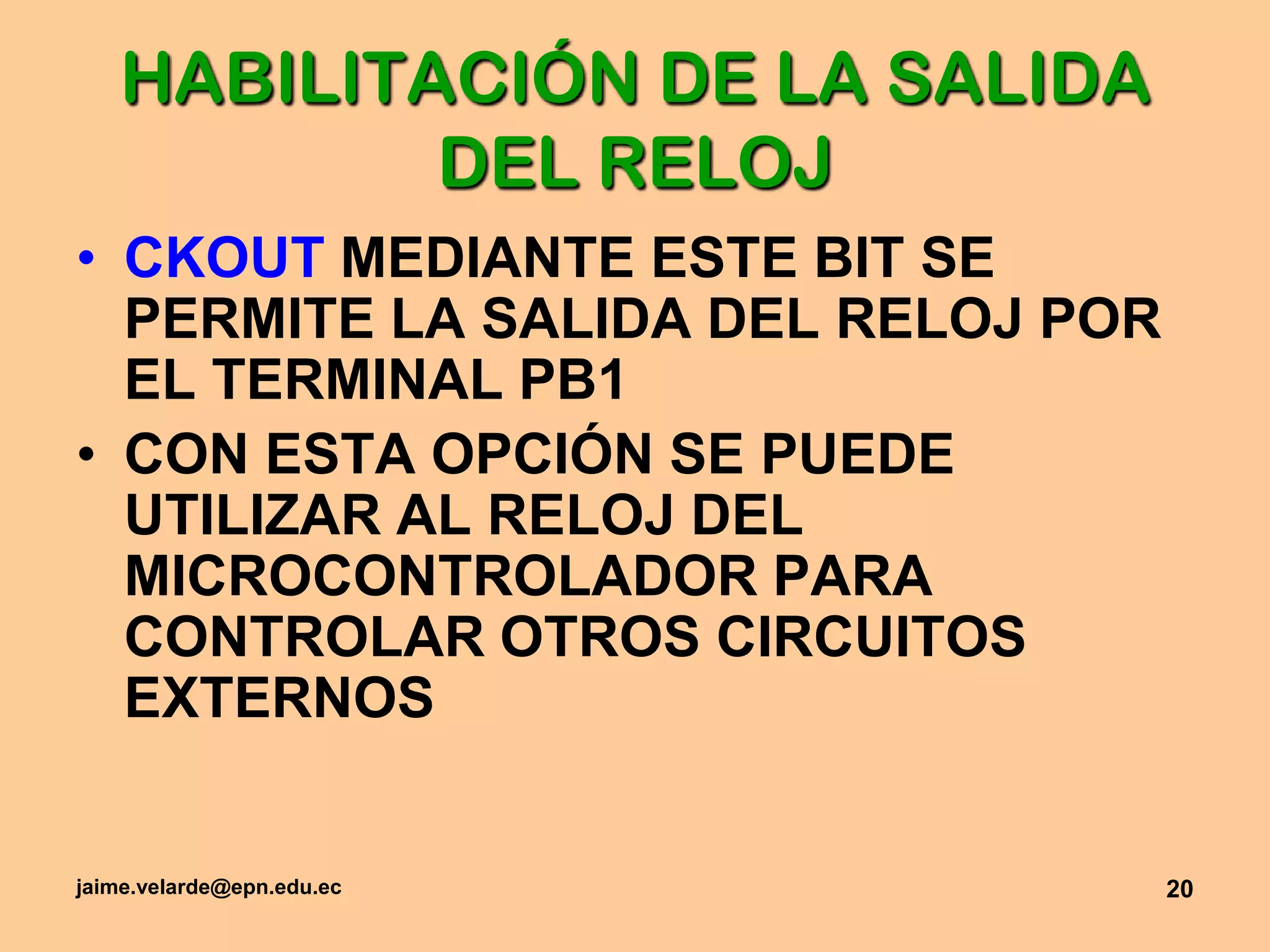

20. jaime.velarde@epn.edu.ec 20 HABILITACIÓN DE LA SALIDA DEL RELOJ CKOUT MEDIANTE ESTE BIT SE PERMITE LA SALIDA DEL RELOJ POR EL TERMINAL PB1 CON ESTA OPCIÓN SE PUEDE UTILIZAR AL RELOJ DEL MICROCONTROLADOR PARA CONTROLAR OTROS CIRCUITOS EXTERNOS

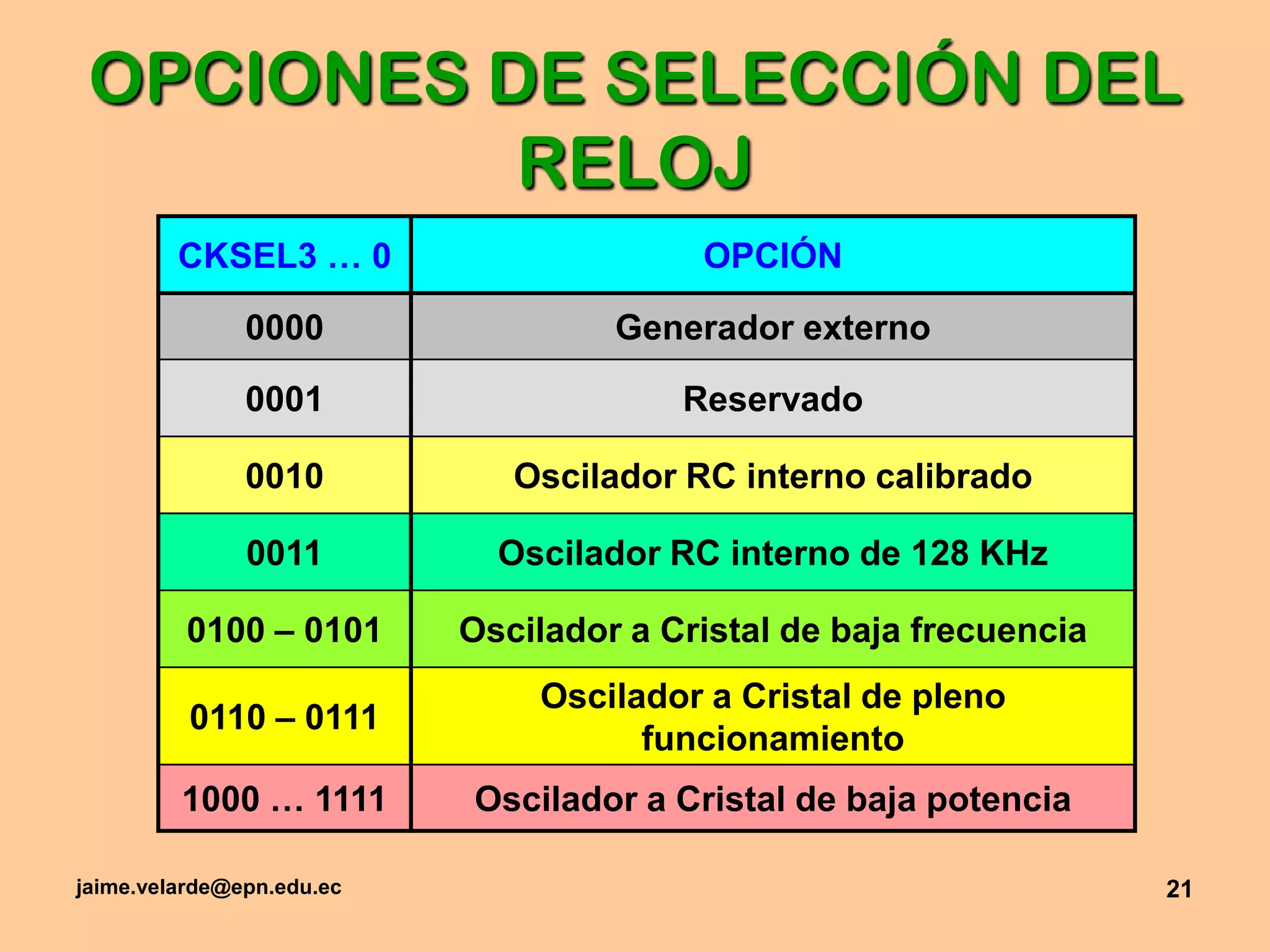

21. jaime.velarde@epn.edu.ec 21 OPCIONES DE SELECCIÓN DEL RELOJ

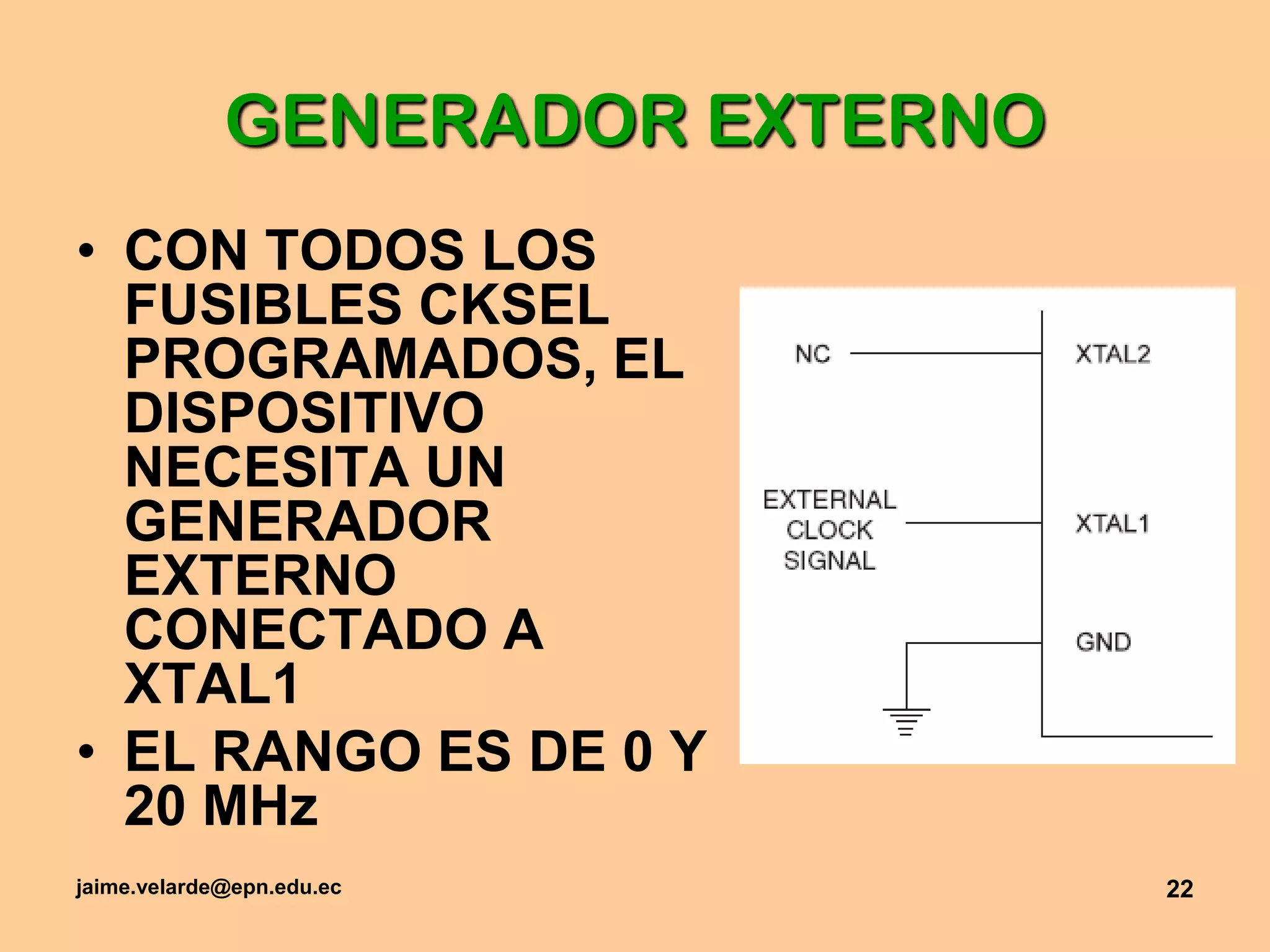

22. jaime.velarde@epn.edu.ec 22 GENERADOR EXTERNO CON TODOS LOS FUSIBLES CKSEL PROGRAMADOS, EL DISPOSITIVO NECESITA UN GENERADOR EXTERNO CONECTADO A XTAL1 EL RANGO ES DE 0 Y 20 MHz

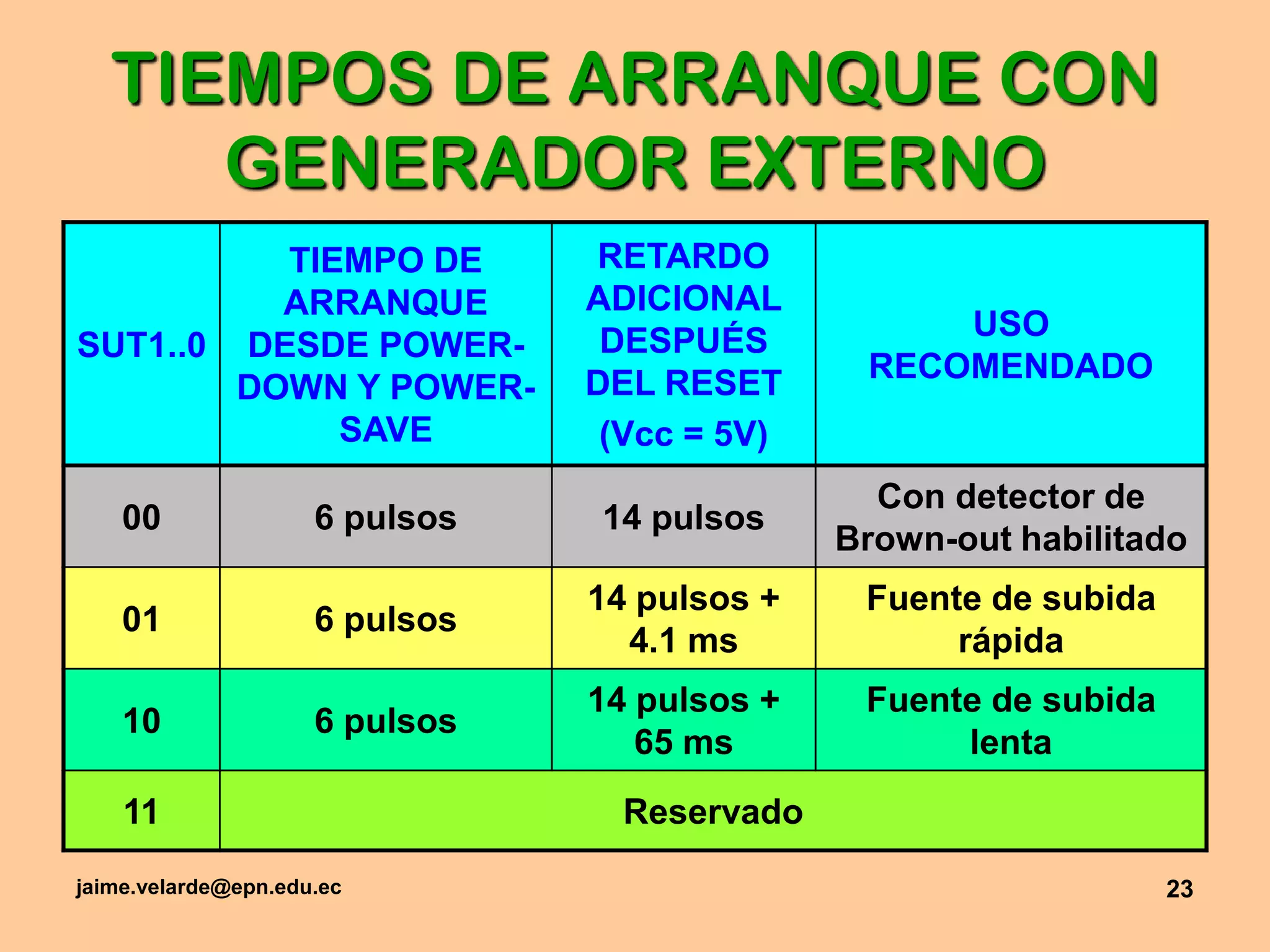

23. jaime.velarde@epn.edu.ec 23 TIEMPOS DE ARRANQUE CON GENERADOR EXTERNO

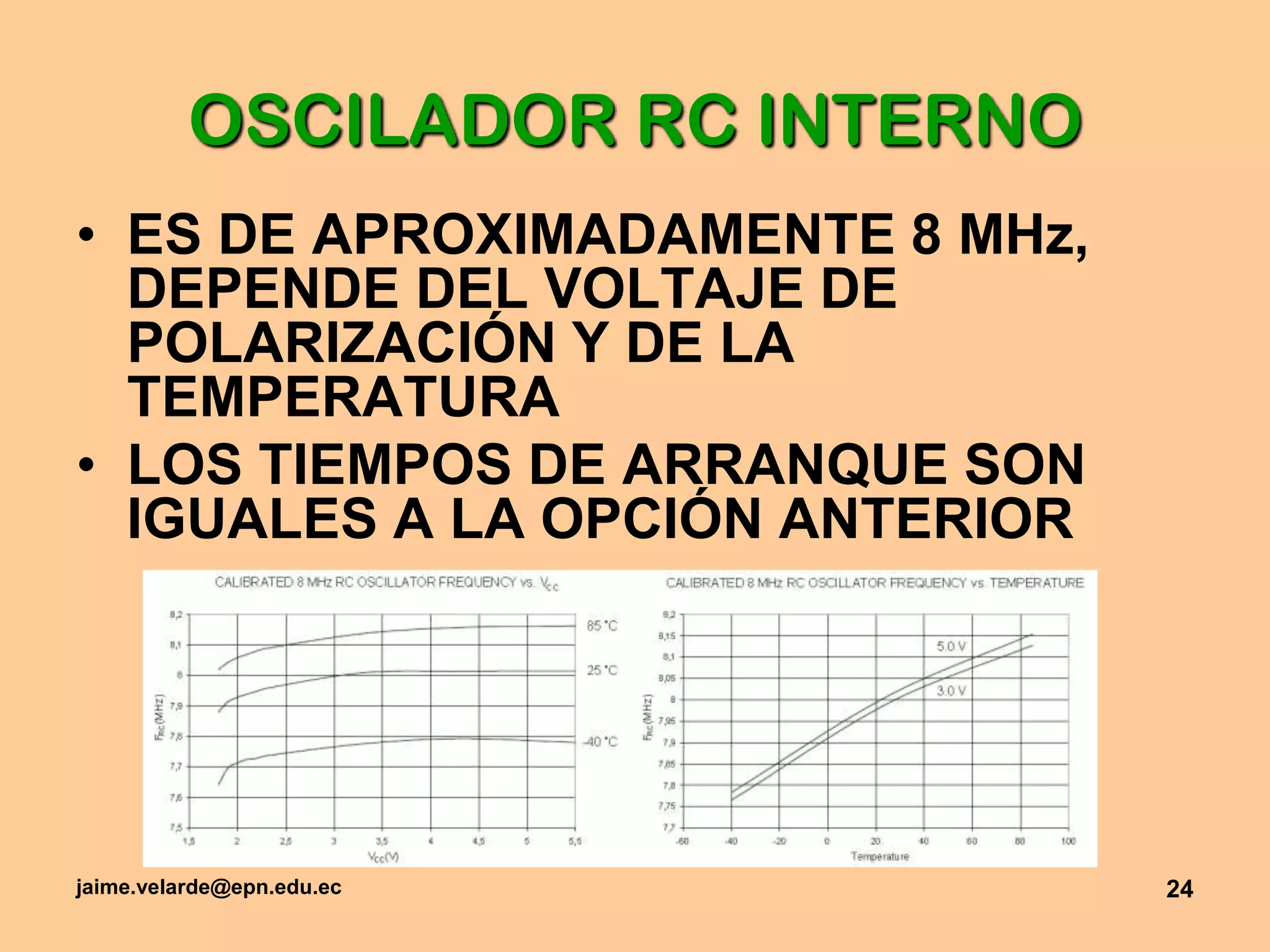

24. jaime.velarde@epn.edu.ec 24 OSCILADOR RC INTERNO ES DE APROXIMADAMENTE 8 MHz, DEPENDE DEL VOLTAJE DE POLARIZACIÓN Y DE LA TEMPERATURA LOS TIEMPOS DE ARRANQUE SON IGUALES A LA OPCIÓN ANTERIOR

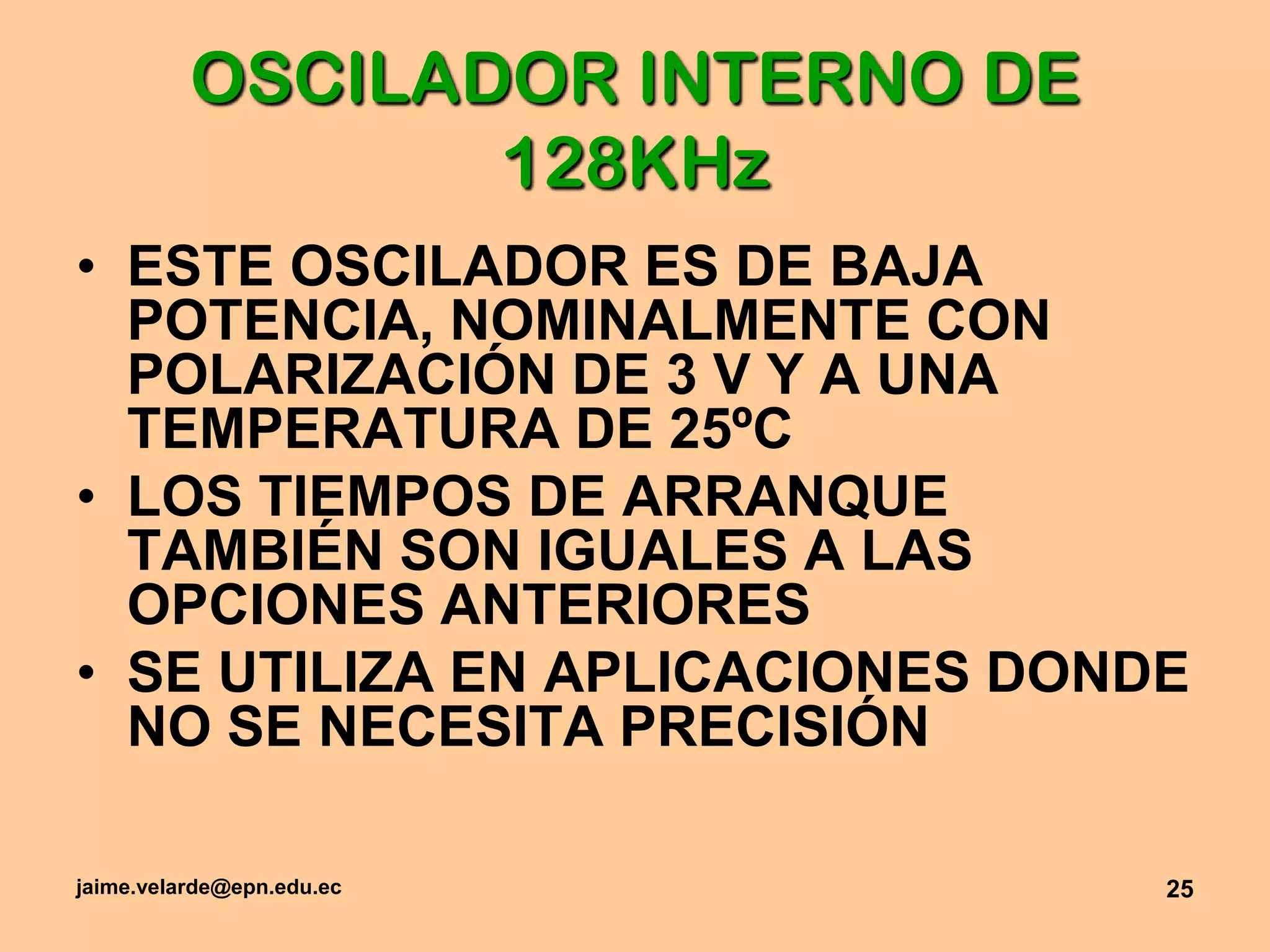

25. jaime.velarde@epn.edu.ec 25 OSCILADOR INTERNO DE 128KHz ESTE OSCILADOR ES DE BAJA POTENCIA, NOMINALMENTE CON POLARIZACIÓN DE 3 V Y A UNA TEMPERATURA DE 25ºC LOS TIEMPOS DE ARRANQUE TAMBIÉN SON IGUALES A LAS OPCIONES ANTERIORES SE UTILIZA EN APLICACIONES DONDE NO SE NECESITA PRECISIÓN

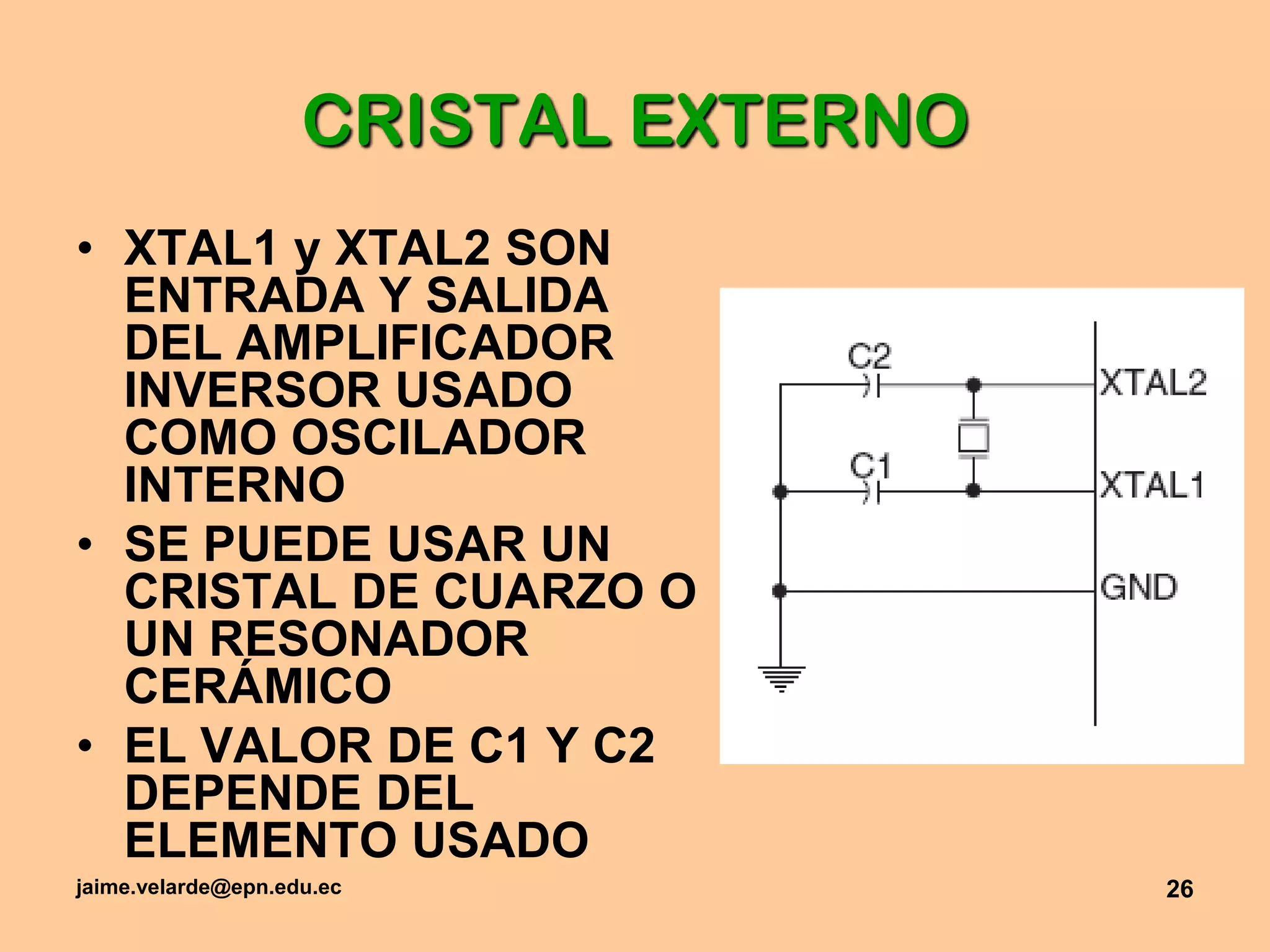

26. jaime.velarde@epn.edu.ec 26 CRISTAL EXTERNO XTAL1 y XTAL2 SON ENTRADA Y SALIDA DEL AMPLIFICADOR INVERSOR USADO COMO OSCILADOR INTERNO SE PUEDE USAR UN CRISTAL DE CUARZO O UN RESONADOR CERÁMICO EL VALOR DE C1 Y C2 DEPENDE DEL ELEMENTO USADO

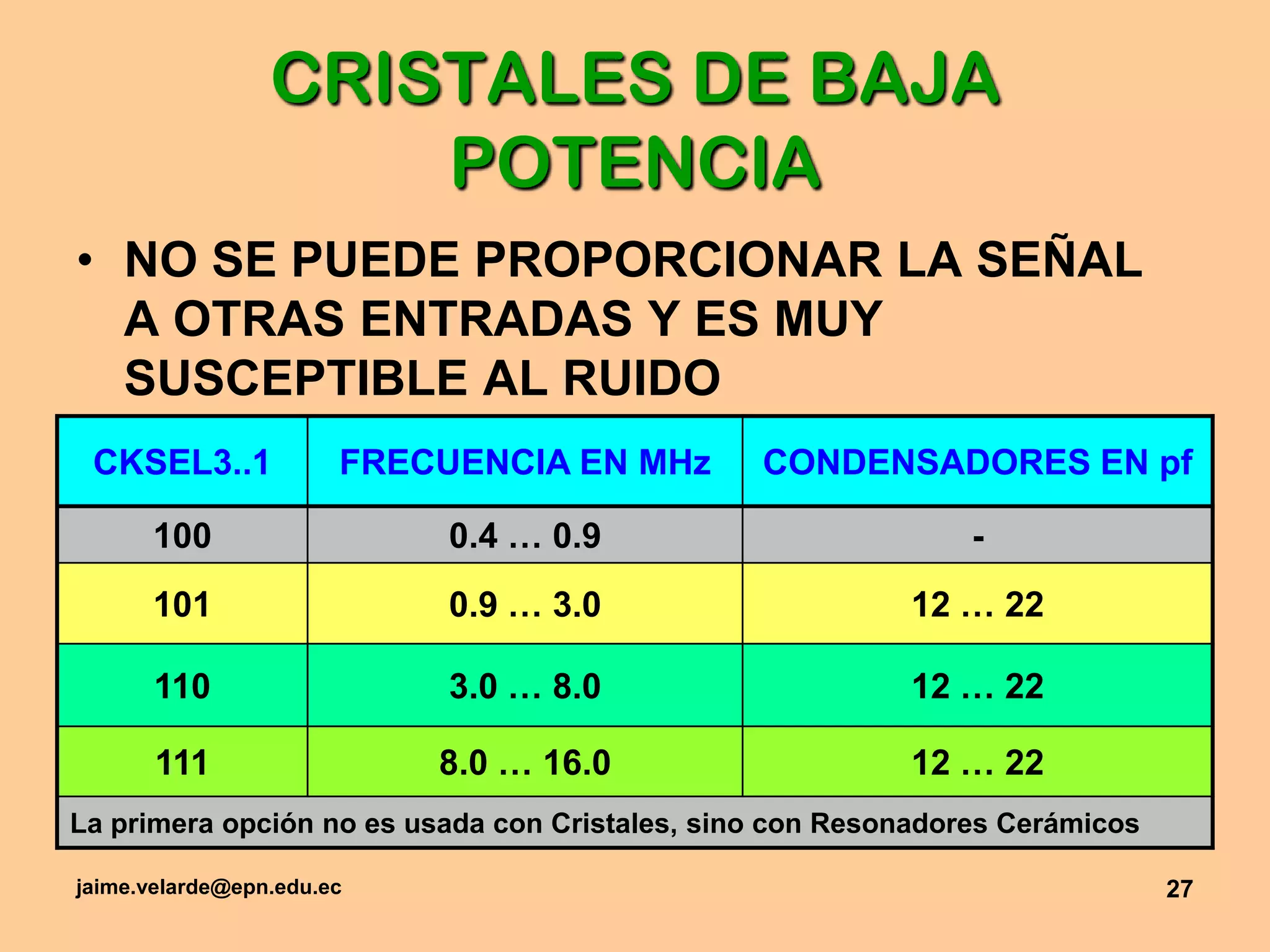

27. jaime.velarde@epn.edu.ec 27 CRISTALES DE BAJA POTENCIA NO SE PUEDE PROPORCIONAR LA SEÑAL A OTRAS ENTRADAS Y ES MUY SUSCEPTIBLE AL RUIDO

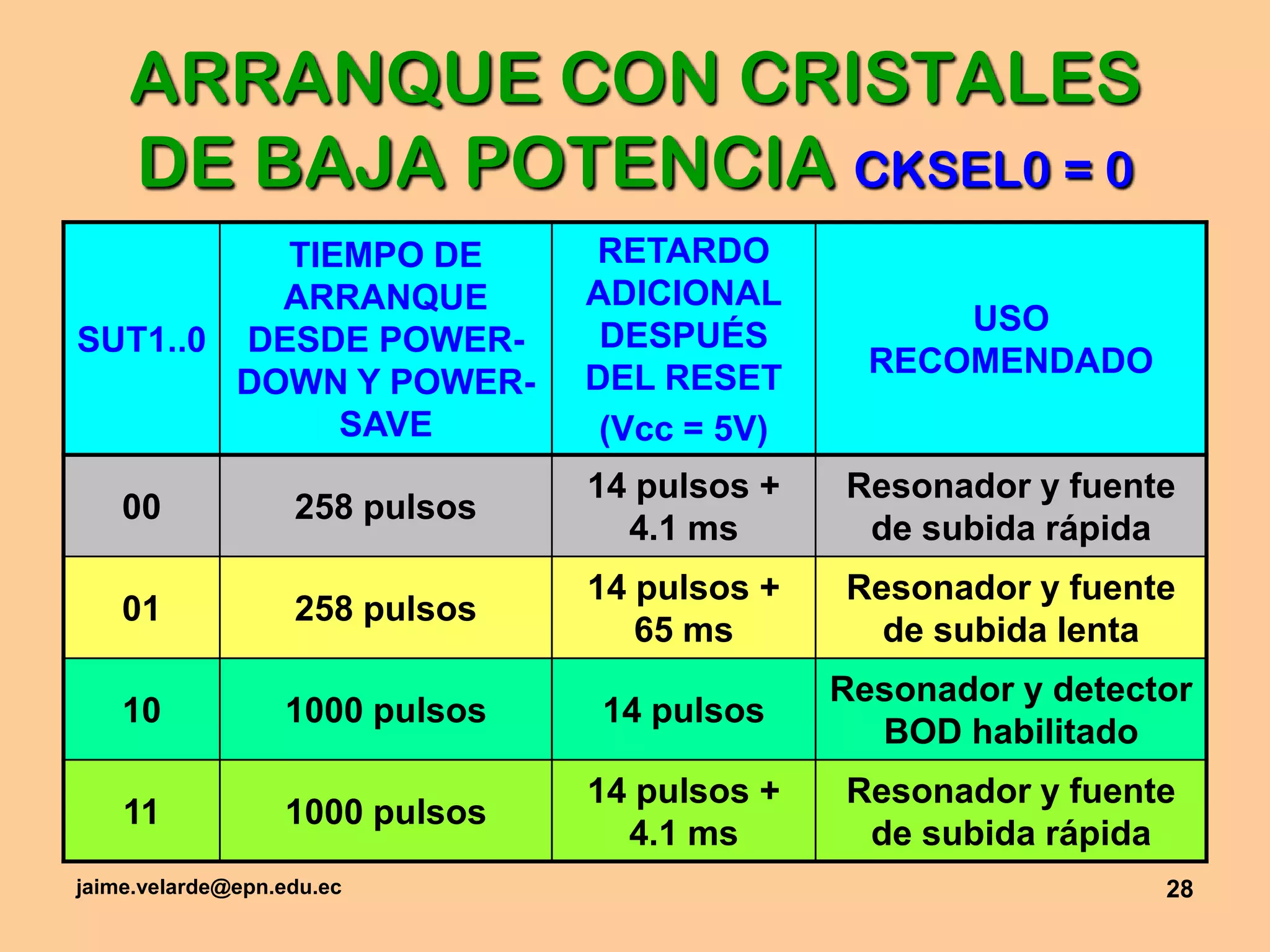

28. jaime.velarde@epn.edu.ec 28 ARRANQUE CON CRISTALES DE BAJA POTENCIA CKSEL0 = 0

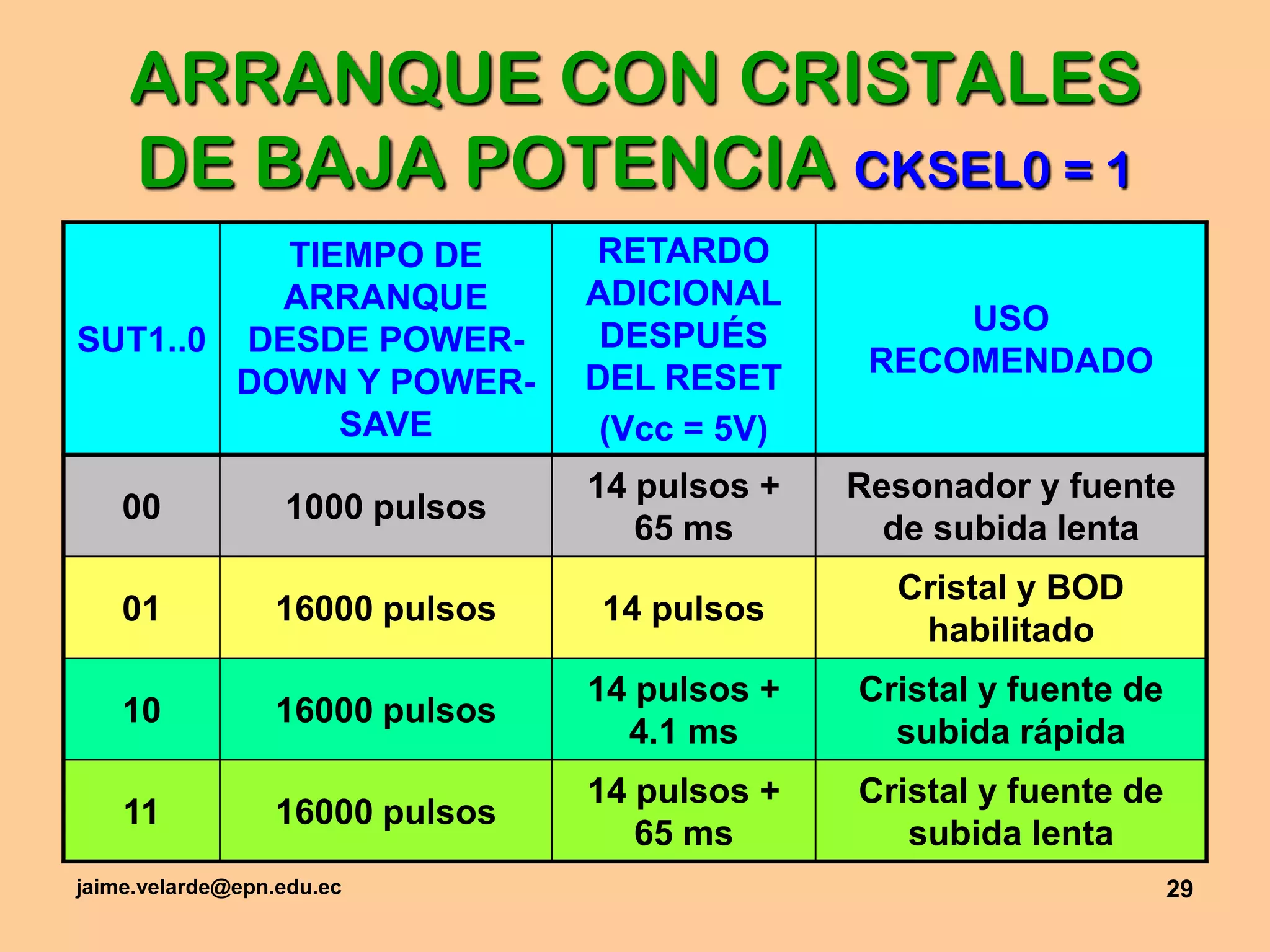

29. jaime.velarde@epn.edu.ec 29 ARRANQUE CON CRISTALES DE BAJA POTENCIA CKSEL0 = 1

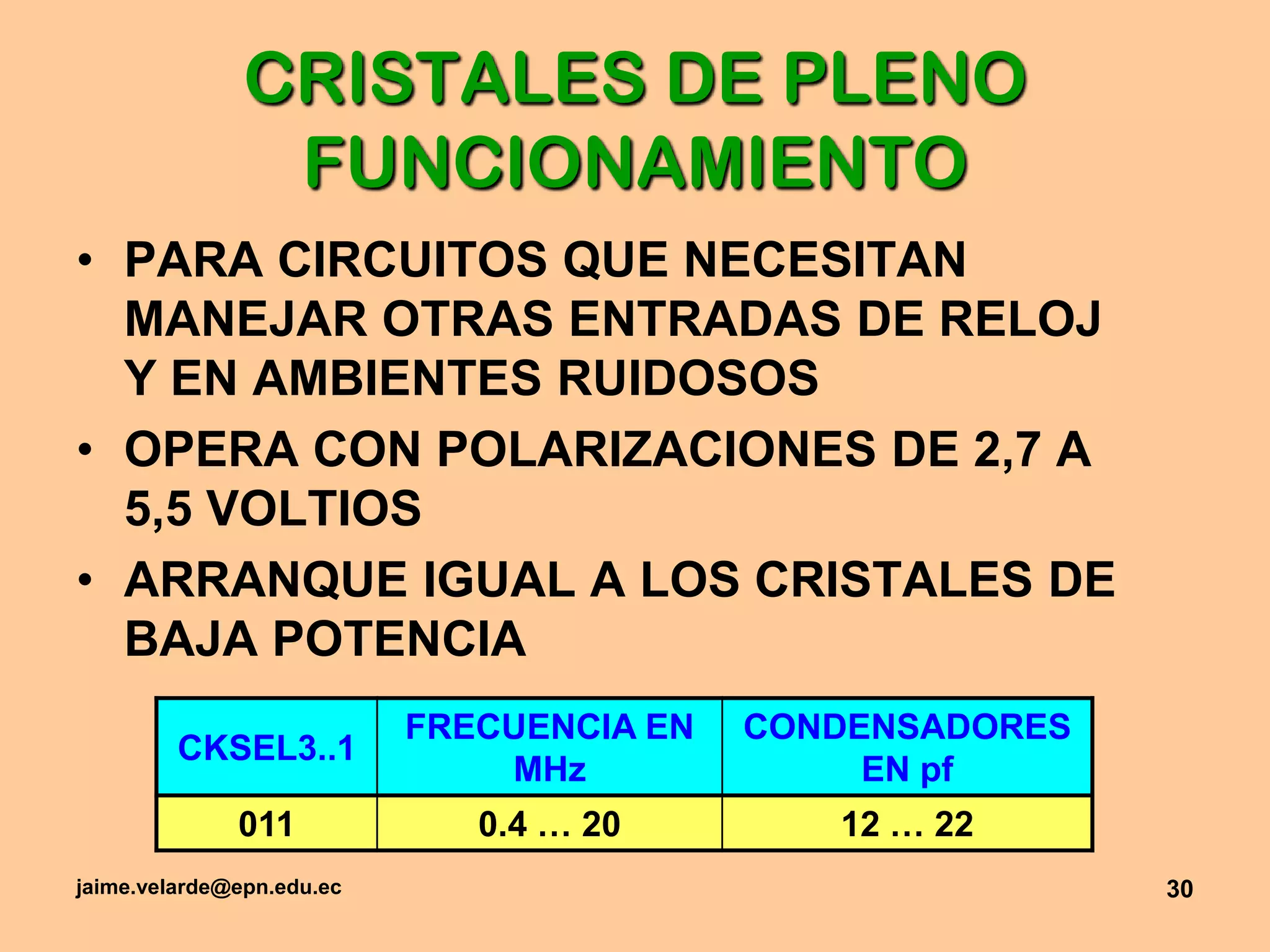

30. jaime.velarde@epn.edu.ec 30 CRISTALES DE PLENO FUNCIONAMIENTO PARA CIRCUITOS QUE NECESITAN MANEJAR OTRAS ENTRADAS DE RELOJ Y EN AMBIENTES RUIDOSOS OPERA CON POLARIZACIONES DE 2,7 A 5,5 VOLTIOS ARRANQUE IGUAL A LOS CRISTALES DE BAJA POTENCIA

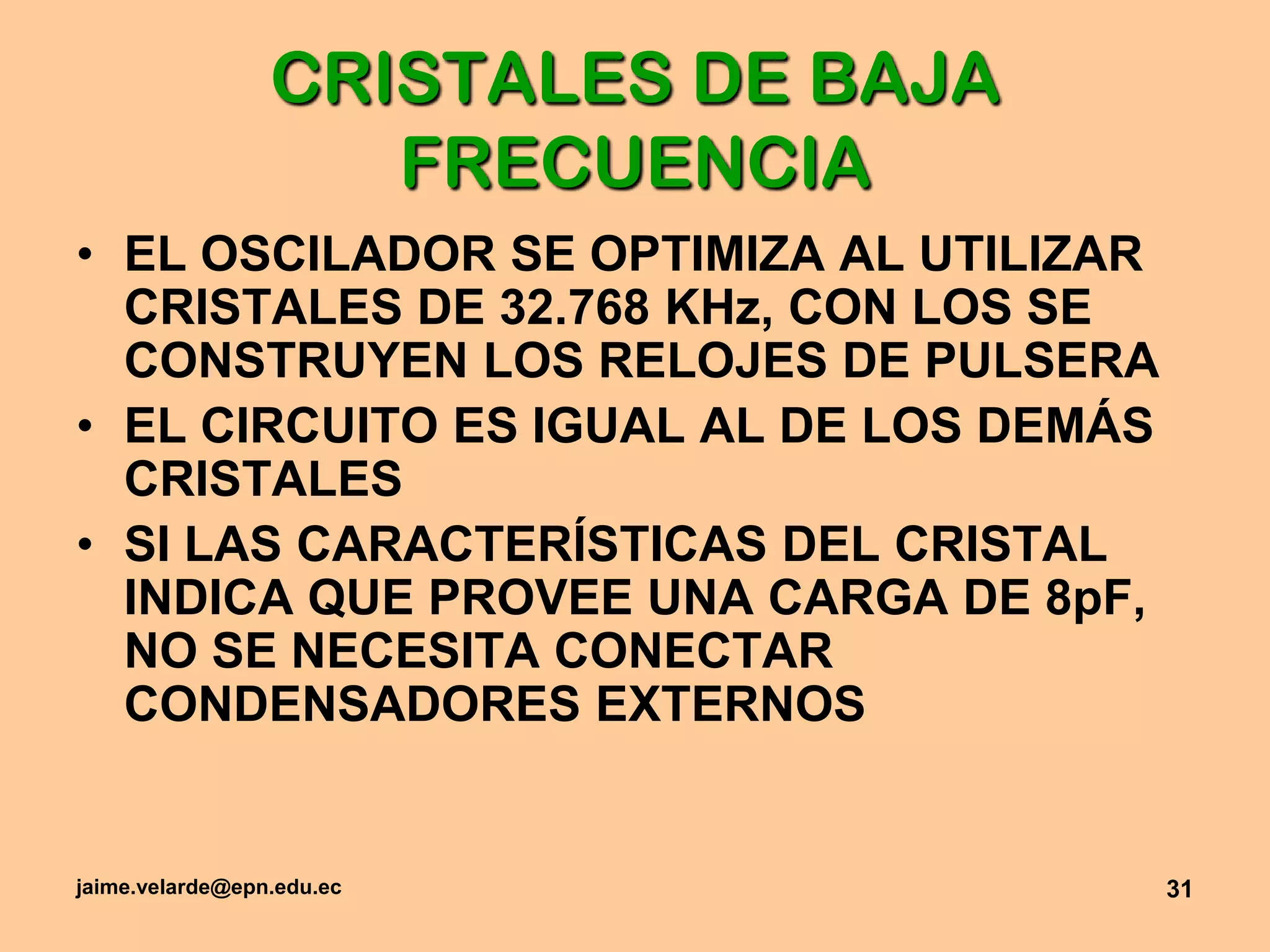

31. jaime.velarde@epn.edu.ec 31 CRISTALES DE BAJA FRECUENCIA EL OSCILADOR SE OPTIMIZA AL UTILIZAR CRISTALES DE 32.768 KHz, CON LOS SE CONSTRUYEN LOS RELOJES DE PULSERA EL CIRCUITO ES IGUAL AL DE LOS DEMÁS CRISTALES SI LAS CARACTERÍSTICAS DEL CRISTAL INDICA QUE PROVEE UNA CARGA DE 8pF, NO SE NECESITA CONECTAR CONDENSADORES EXTERNOS

32. jaime.velarde@epn.edu.ec 32 ARRANQUE CON CRISTALES DE BAJA POTENCIA CKSEL0 = 0

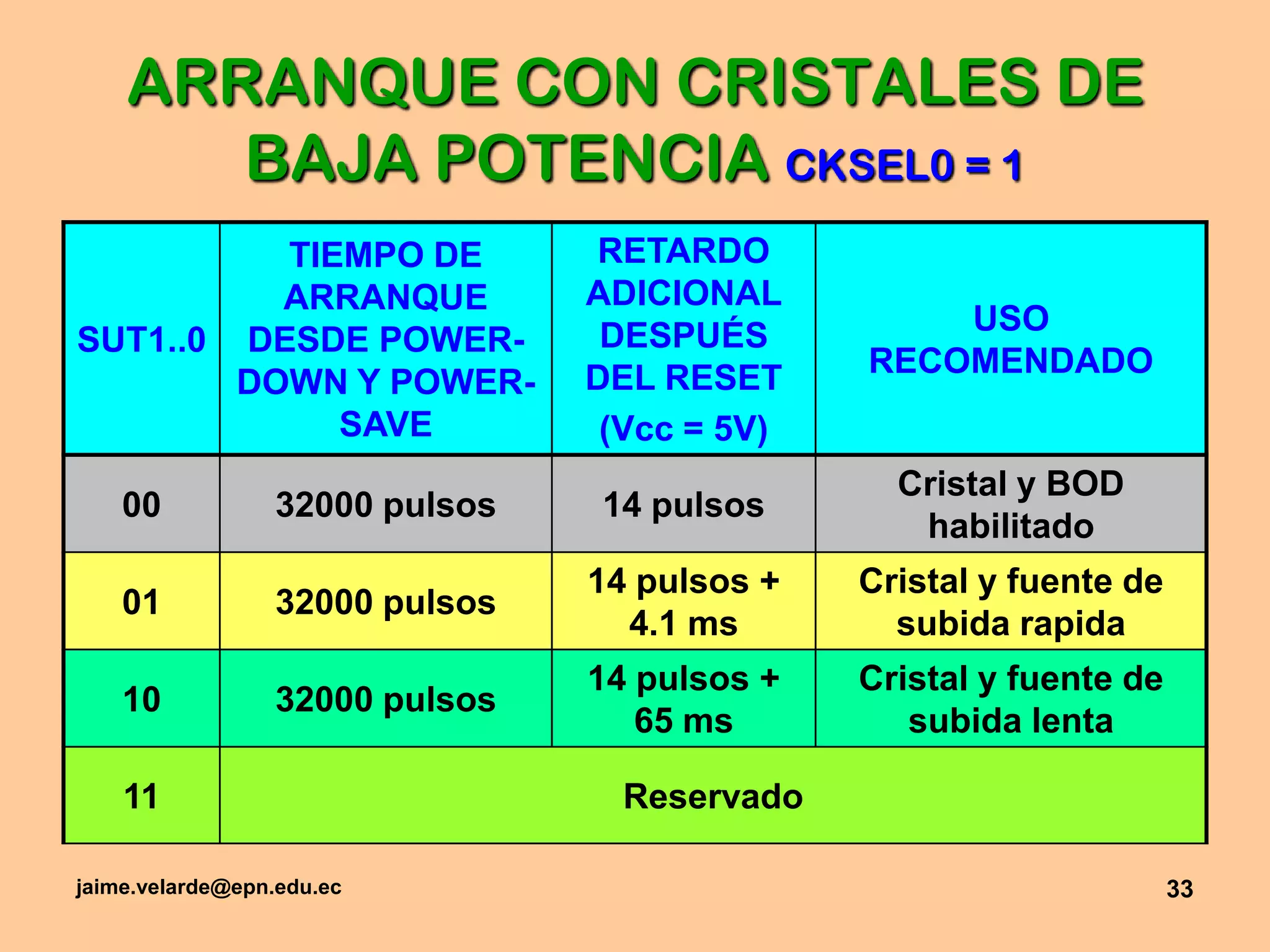

33. jaime.velarde@epn.edu.ec 33 ARRANQUE CON CRISTALES DE BAJA POTENCIA CKSEL0 = 1

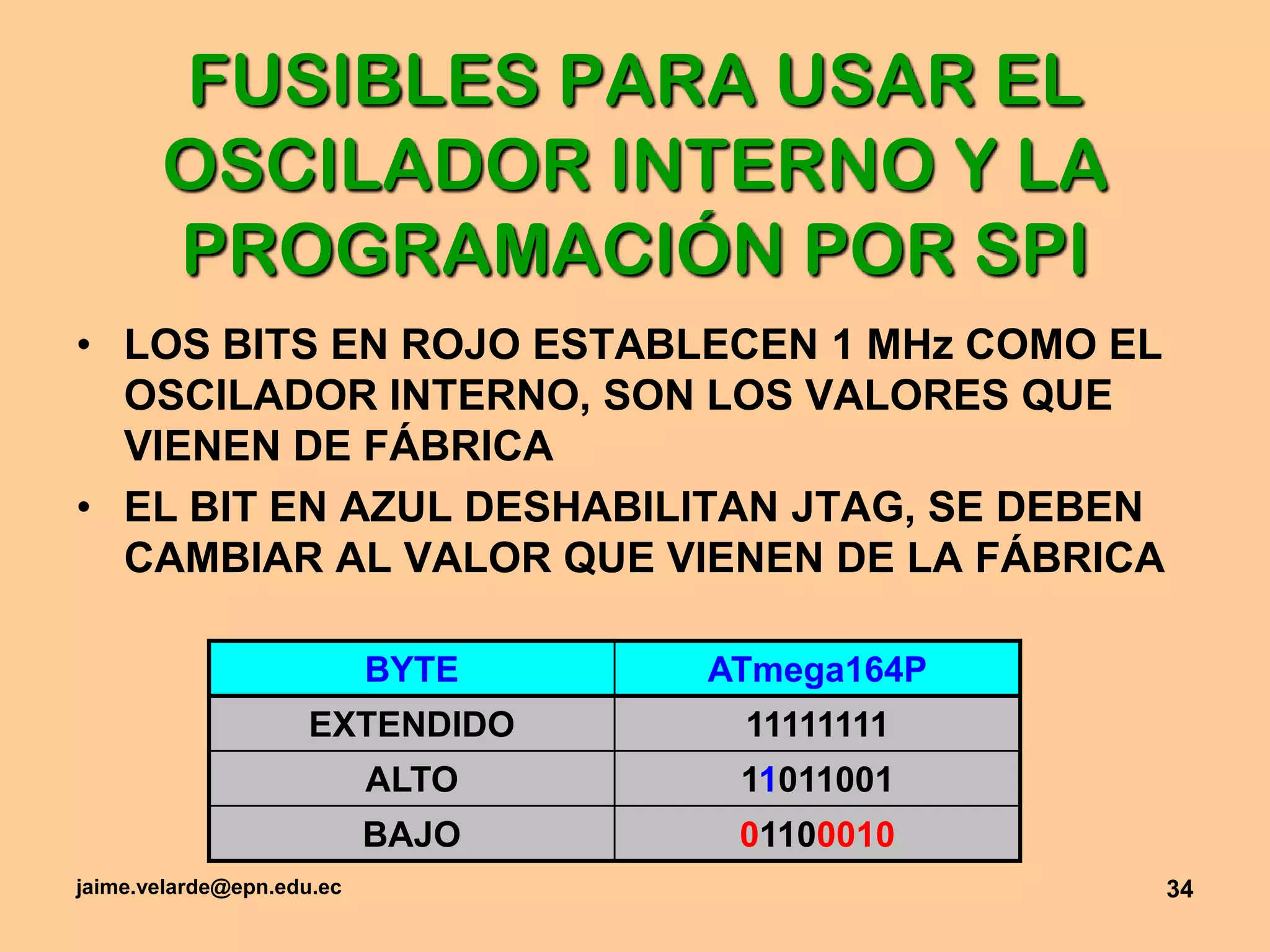

34. jaime.velarde@epn.edu.ec 34 FUSIBLES PARA USAR EL OSCILADOR INTERNO Y LA PROGRAMACIÓN POR SPI LOS BITS EN ROJO ESTABLECEN 1 MHz COMO EL OSCILADOR INTERNO, SON LOS VALORES QUE VIENEN DE FÁBRICA EL BIT EN AZUL DESHABILITAN JTAG, SE DEBEN CAMBIAR AL VALOR QUE VIENEN DE LA FÁBRICA

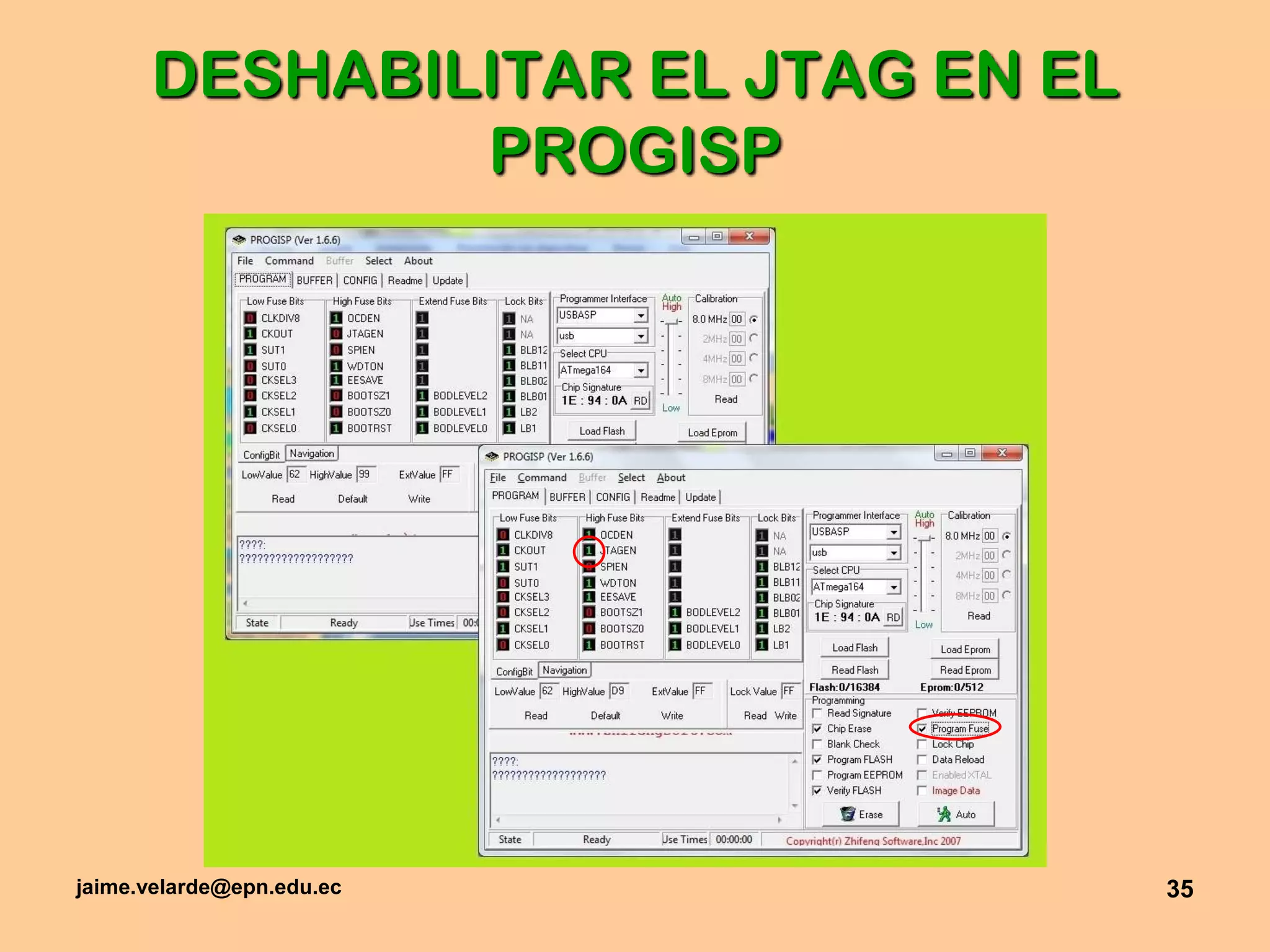

35. jaime.velarde@epn.edu.ec 35 DESHABILITAR EL JTAG EN EL PROGISP

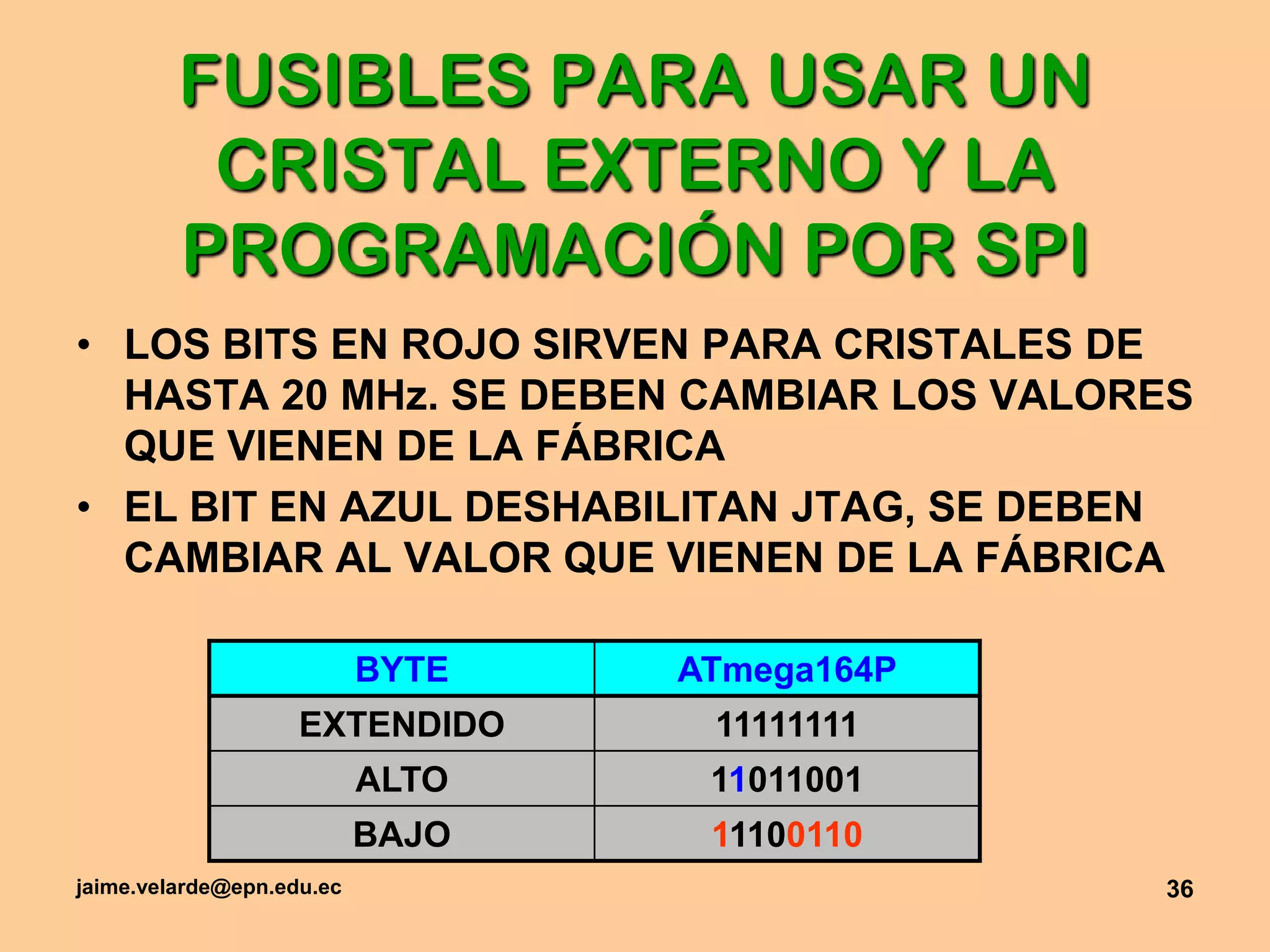

36. jaime.velarde@epn.edu.ec 36 FUSIBLES PARA USAR UN CRISTAL EXTERNO Y LA PROGRAMACIÓN POR SPI LOS BITS EN ROJO SIRVEN PARA CRISTALES DE HASTA 20 MHz. SE DEBEN CAMBIAR LOS VALORES QUE VIENEN DE LA FÁBRICA EL BIT EN AZUL DESHABILITAN JTAG, SE DEBEN CAMBIAR AL VALOR QUE VIENEN DE LA FÁBRICA

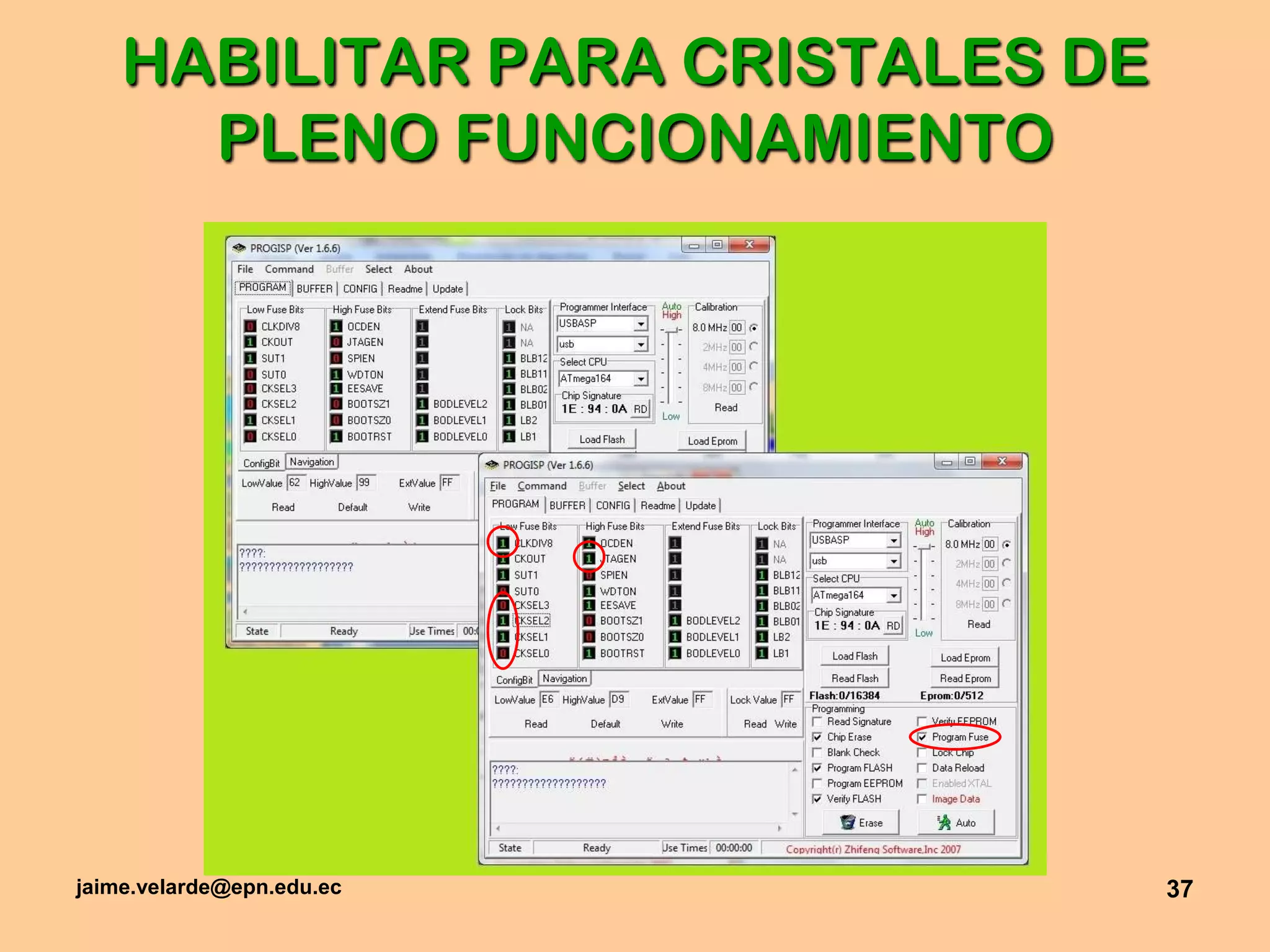

37. jaime.velarde@epn.edu.ec 37 HABILITAR PARA CRISTALES DE PLENO FUNCIONAMIENTO

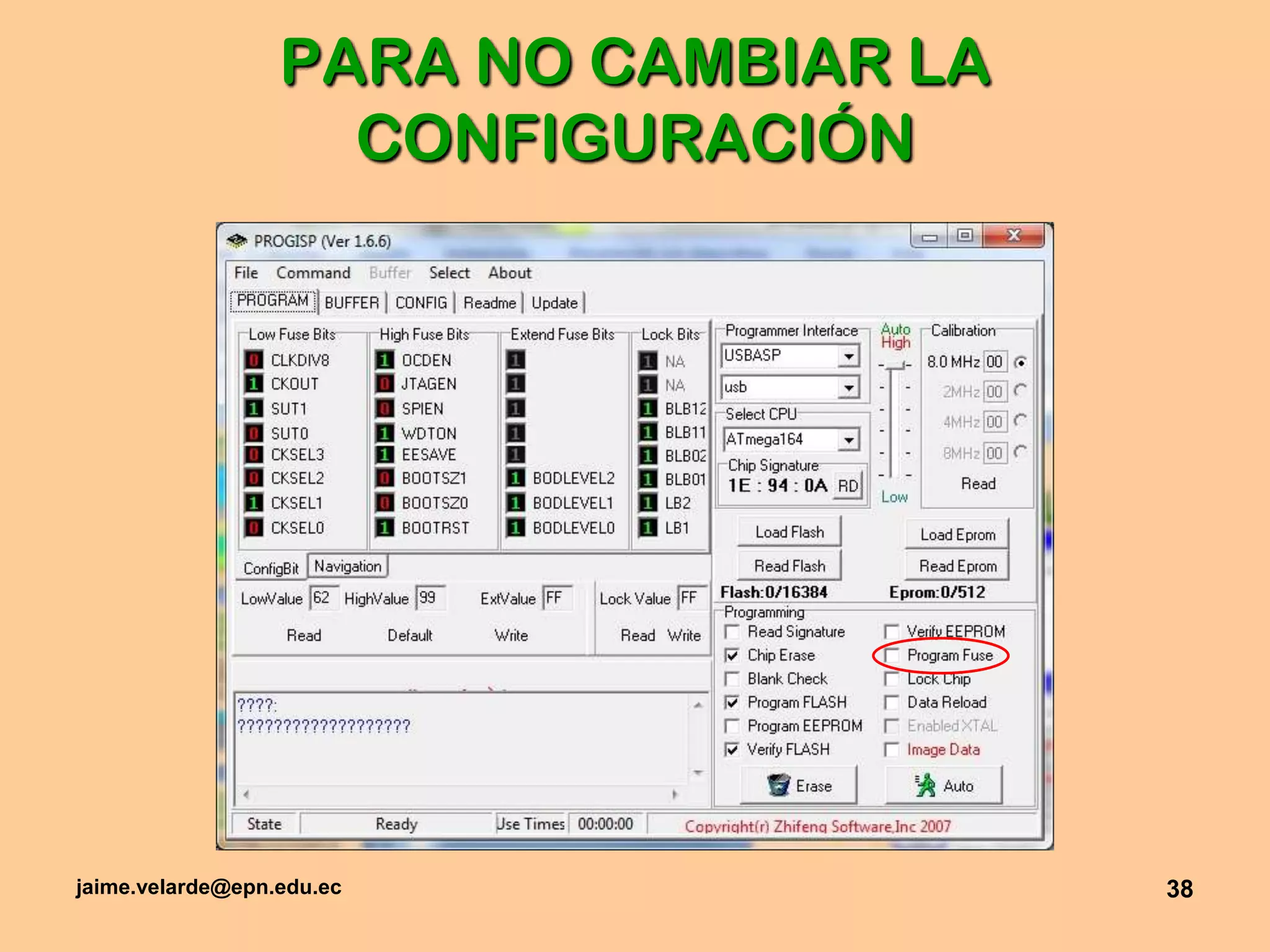

38. jaime.velarde@epn.edu.ec 38 PARA NO CAMBIAR LA CONFIGURACIÓN
