Subido poraryllanten
619 vistas

1350 media tension procables

Este documento describe cables aislados de media tensión con pantalla de cinta de cobre. Proporciona detalles técnicos como tensiones de operación de 5-46 kV, temperaturas máximas de 90-250°C, y especificaciones de construcción incluyendo conductor, aislamiento y chaqueta. También incluye tablas con las dimensiones y pesos de diferentes calibres de cables de cobre y aluminio.

Incrustar presentación

Descargar para leer sin conexión
Cables monopolares media tensión aislados 90 ºC Monopolar insulated medium voltage cables 90 ºC Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.

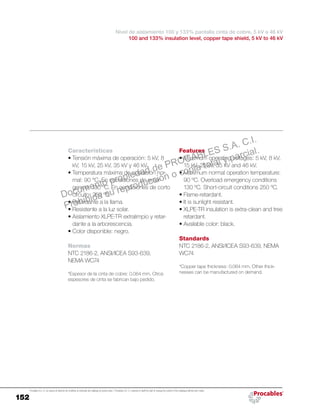

151 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Applications It is used in primary underground distribu- tion grids in commercial and residential areas where the charge density is very high. Electric power supply and primary distribution of electricity in industrial plants and buildings with substations located on various levels. Installations in ducts, pipes or directly buried. Construction Soft copper or aluminum compacted con- ductor, semiconducting shield, XLPE-TR insulation, semiconducting shield insulation applied in triple extrusion and dry vulca- nized. Copper tape shield* and PVC-UV overall jacket. Also manufactured with EPR insulated and copper wire shield cables. Aplicaciones Se usa en redes subterráneas de distri- bución primaria en zonas comerciales o residenciales donde la densidad de carga es muy elevada. En plantas industriales y en edificios con subestaciones localizadas en varios niveles para la alimentación y distribu- ción primaria de energía eléctrica. Instalación en ductos, canaletas o enterrado directo. Construcción Es un conductor compactado de cobre blando o aluminio, pantalla semiconductora del conductor, aislamiento de XLPE-TR, pantalla semiconductora del aislamiento aplicados en triple extrusión y vulcaniza- do en seco. Pantalla de cinta de cobre* y chaqueta de PVC-UV. También se fabrican con aislamiento de EPR y pantalla en hilos de cobre. Nivel de aislamiento 100 y 133%, pantalla cinta de cobre, 5 kV a 46 kV 100 and 133% insulation level, copper tape shield, 5 kV to 46 kV Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
152 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Features • Maximum operating voltages: 5 kV, 8 kV, 15 kV, 25 kV, 35 kV and 46 kV. • Maximum normal operation temperature: 90 ºC. Overload emergency conditions 130 ºC. Short-circuit conditions 250 ºC. • Flame-retardant. • It is sunlight resistant. • XLPE-TR insulation is extra-clean and tree retardant. • Available color: black. Standards NTC 2186-2, ANSI/ICEA S93-639, NEMA WC74 *Copper tape thickness: 0.064 mm. Other thick- nesses can be manufactured on demand. Características • Tensión máxima de operación: 5 kV, 8 kV, 15 kV, 25 kV, 35 kV y 46 kV. • Temperatura máxima de operación nor- mal: 90 °C. En condiciones de emer- gencia: 130 ºC. En condiciones de corto circuito: 250 ºC. • Retardante a la llama. • Resistente a la luz solar. • Aislamiento XLPE-TR extralimpio y retar- dante a la arborescencia. • Color disponible: negro. Normas NTC 2186-2, ANSI/ICEA S93-639, NEMA WC74 *Espesor de la cinta de cobre: 0,064 mm. Otros espesores de cinta se fabrican bajo pedido. Nivel de aislamiento 100 y 133% pantalla cinta de cobre, 5 kV a 46 kV 100 and 133% insulation level, copper tape shield, 5 kV to 46 kV Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.

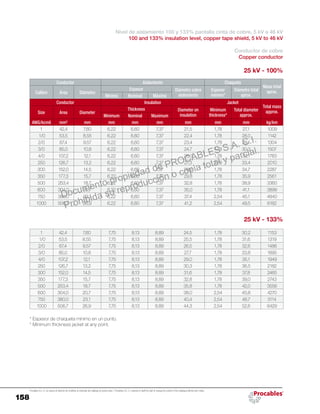

153 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Nivel de aislamiento 100 y 133% pantalla cinta de cobre, 5 kV a 46 kV 100 and 133% insulation level, copper tape shield, 5 kV to 46 kV Conductor de cobre Copper conductor 5 kV - 100% / 133% Conductor Aislamiento Chaqueta Masa total aprox.Calibre Área Diámetro Espesor Diámetro sobre aislamiento Espesor mínimo* Diámetro total aprox.Mínimo Nominal Máximo Conductor Insulation Jacket Total mass approx.Size Area Diameter Thickness Diameter on insulation Minimum thickness* Total diameter approx.Minimum Nominal Maximum AWG/kcmil mm² mm mm mm mm mm mm mm kg/km 8 8,37 3,40 2,16 2,29 3,05 8,6 1,40 13,4 252 6 13,3 4,29 2,16 2,29 3,05 9,5 1,40 14,3 316 4 21,2 5,41 2,16 2,29 3,05 10,7 1,40 15,5 409 2 33,6 6,81 2,16 2,29 3,05 12,1 1,40 16,9 551 1 42,4 7,60 2,16 2,29 3,05 12,8 1,40 17,6 645 1/0 53,5 8,55 2,16 2,29 3,05 13,8 1,40 18,6 765 2/0 67,4 9,57 2,16 2,29 3,05 14,8 1,40 19,6 912 3/0 85,0 10,8 2,16 2,29 3,05 16,0 1,40 20,8 1097 4/0 107,2 12,1 2,16 2,29 3,05 17,3 1,78 23,0 1366 250 126,7 13,2 2,16 2,29 3,05 18,7 1,78 24,3 1576 300 152,0 14,5 2,16 2,29 3,05 20,0 1,78 25,6 1836 350 177,3 15,7 2,16 2,29 3,05 21,2 1,78 26,8 2093 500 253,4 18,7 2,16 2,29 3,05 24,2 1,78 29,8 2852 600 304,0 20,7 2,16 2,29 3,05 26,3 1,78 32,4 3393 750 380,0 23,1 2,16 2,29 3,05 28,7 1,78 34,9 4141 1000 506,7 26,9 2,16 2,29 3,05 32,6 1,78 38,7 5373 Conductor de aluminio Aluminum conductor 8 8,37 3,40 2,16 2,29 3,05 8,8 1,40 13,6 203 6 13,3 4,29 2,16 2,29 3,05 9,7 1,40 14,5 235 4 21,2 5,41 2,16 2,29 3,05 10,8 1,40 15,6 280 2 33,6 6,81 2,16 2,29 3,05 12,2 1,40 17,0 343 1 42,4 7,60 2,16 2,29 3,05 13,0 1,40 17,8 382 1/0 53,5 8,55 2,16 2,29 3,05 13,9 1,40 18,7 432 2/0 67,4 9,57 2,16 2,29 3,05 15,0 1,40 19,8 492 3/0 85,0 10,8 2,16 2,29 3,05 16,2 1,40 21,8 605 4/0 107,2 12,1 2,16 2,29 3,05 17,5 1,78 23,1 696 250 126,7 13,2 2,16 2,29 3,05 19,3 1,78 24,9 802 300 152,0 14,5 2,16 2,29 3,05 20,1 1,78 25,7 881 350 177,3 15,7 2,16 2,29 3,05 21,2 1,78 26,8 976 500 253,4 18,7 2,16 2,29 3,05 24,3 1,78 29,9 1257 600 304,0 20,7 2,16 2,29 3,05 26,4 1,78 32,5 1477 750 380,0 23,1 2,16 2,29 3,05 28,8 1,78 35,0 1745 1000 506,7 26,9 2,16 2,29 3,05 32,7 1,78 38,8 2187 * Espesor de chaqueta mínimo en un punto. * Minimum thickness jacket at any point. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
154 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Nivel de aislamiento 100 y 133% pantalla cinta de cobre, 5 kV a 46 kV 100 and 133% insulation level, copper tape shield, 5 kV to 46 kV Conductor de cobre Copper conductor 8 kV - 100% Conductor Aislamiento Chaqueta Masa total aprox.Calibre Área Diámetro Espesor Diámetro sobre aislamiento Espesor mínimo* Diámetro total aprox.Mínimo Nominal Máximo Conductor Insulation Jacket Total mass approx.Size Area Diameter Thickness Diameter on insulation Minimum thickness* Total diameter approx.Minimum Nominal Maximum AWG/kcmil mm² mm mm mm mm mm mm mm kg/km ** ** ** 6 13,3 4,29 2,79 2,92 3,68 10,8 1,40 15,6 349 4 21,2 5,41 2,79 2,92 3,68 11,9 1,40 16,7 445 2 33,6 6,81 2,79 2,92 3,68 13,3 1,40 18,1 589 1 42,4 7,60 2,79 2,92 3,68 14,1 1,40 18,9 685 1/0 53,5 8,55 2,79 2,92 3,68 15,1 1,40 19,9 806 2/0 67,4 9,57 2,79 2,92 3,68 16,1 1,78 21,7 994 3/0 85,0 10,8 2,79 2,92 3,68 17,3 1,78 22,9 1184 4/0 107,2 12,1 2,79 2,92 3,68 18,6 1,78 24,2 1416 250 126,7 13,2 2,79 2,92 3,68 19,9 1,78 25,6 1629 300 152,0 14,5 2,79 2,92 3,68 21,2 1,78 26,9 1891 350 177,3 15,7 2,79 2,92 3,68 22,4 1,78 28,1 2150 500 253,4 18,7 2,79 2,92 3,68 25,4 1,78 31,5 2944 600 304,0 20,7 2,79 2,92 3,68 27,6 1,78 33,7 3461 750 380,10 23,00 2,79 2,92 3,68 29,9 1,78 36,1 4211 1000 506,7 26,9 2,79 2,92 3,68 33,9 1,78 40,0 5452 8 kV - 133% 6 13,3 4,29 3,43 3,56 4,32 12,1 1,40 16,9 385 4 21,2 5,41 3,43 3,56 4,32 13,2 1,40 18,0 483 2 33,6 6,81 3,43 3,56 4,32 14,6 1,40 19,4 630 1 42,4 7,60 3,43 3,56 4,32 15,4 1,40 20,2 727 1/0 53,5 8,55 3,43 3,56 4,32 16,3 1,78 22,0 890 2/0 67,4 9,57 3,43 3,56 4,32 17,4 1,78 23,0 1042 3/0 85,0 10,8 3,43 3,56 4,32 18,6 1,78 24,2 1234 4/0 107,2 12,1 3,43 3,56 4,32 19,9 1,78 25,5 1469 250 126,7 13,2 3,43 3,56 4,32 21,2 1,78 26,8 1684 300 152,0 14,5 3,43 3,56 4,32 22,5 1,78 28,1 1949 350 177,3 15,7 3,43 3,56 4,32 23,7 1,78 29,3 2211 500 253,4 18,7 3,43 3,56 4,32 26,7 1,78 32,8 3011 600 304,0 20,7 3,43 3,56 4,32 28,9 1,78 35,0 3531 750 380,10 23,00 3,43 3,56 4,32 31,2 1,78 37,3 4286 1000 506,7 26,9 3,43 3,56 4,32 35,1 1,78 41,3 5535 *Espesor de chaqueta mínimo en un punto. *Minimum thickness jacket at any point. ** Requisito solo para el aluminio. ** Only aluminum requirement. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
155 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Nivel de aislamiento 100 y 133% pantalla cinta de cobre, 5 kV a 46 kV 100 and 133% insulation level, copper tape shield, 5 kV to 46 kV Conductor de aluminio Aluminum conductor 8 kV - 100% Conductor Aislamiento Chaqueta Masa total Calibre Área Diámetro Espesor Diámetro sobre aislamiento Espesor mínimo * Diámetro total aprox.Mínimo Nominal Máximo Conductor Insulation Jacket Total mass Size Area Diameter Thickness Diameter over insulation Thickness minimum * Total diameter approx.Minimum Nominal Maximum AWG / kcmil mm² mm mm mm mm mm mm mm kg/km 6 13,3 4,29 2,79 2,92 3,68 10,9 1,40 15,7 269 4 21,2 5,41 2,79 2,92 3,68 12,1 1,40 16,9 315 2 33,6 6,81 2,79 2,92 3,68 13,5 1,40 18,3 382 1 42,4 7,60 2,79 2,92 3,68 14,2 1,40 19,0 422 1/0 53,5 8,55 2,79 2,92 3,68 15,2 1,40 20,0 473 2/0 67,4 9,57 2,79 2,92 3,68 16,6 1,78 22,2 588 3/0 85,0 10,8 2,79 2,92 3,68 17,4 1,78 23,1 653 4/0 107,2 12,1 2,79 2,92 3,68 18,7 1,78 24,4 746 250 126,7 13,2 2,79 2,92 3,68 20,0 1,78 25,7 834 300 152,0 14,5 2,79 2,92 3,68 21,3 1,78 27,0 936 350 177,3 15,7 2,79 2,92 3,68 22,5 1,78 28,2 1035 500 253,4 18,7 2,79 2,92 3,68 25,5 1,78 31,7 1349 600 304,0 20,7 2,79 2,92 3,68 27,5 1,78 33,6 1533 750 380,10 23,00 2,79 2,92 3,68 29,8 1,78 36,0 1803 1000 506,7 26,9 2,79 2,92 3,68 33,8 1,78 39,9 2252 8 kV - 133% 6 13,3 4,29 3,43 3,56 4,32 12,2 1,40 17,0 305 4 21,2 5,41 3,43 3,56 4,32 13,3 1,40 18,1 354 2 33,6 6,81 3,43 3,56 4,32 14,7 1,40 19,5 423 1 42,4 7,60 3,43 3,56 4,32 15,5 1,40 20,3 465 1/0 53,5 8,55 3,43 3,56 4,32 16,5 1,78 22,1 558 2/0 67,4 9,57 3,43 3,56 4,32 17,5 1,78 23,1 623 3/0 85,0 10,8 3,43 3,56 4,32 18,7 1,78 24,4 704 4/0 107,2 12,1 3,43 3,56 4,32 20,0 1,78 25,7 799 250 126,7 13,2 3,43 3,56 4,32 21,3 1,78 27,0 889 300 152,0 14,5 3,43 3,56 4,32 22,6 1,78 28,3 994 350 177,3 15,7 3,43 3,56 4,32 23,8 1,78 29,5 1096 500 253,4 18,7 3,43 3,56 4,32 26,8 1,78 32,9 1416 600 304,0 20,7 3,43 3,56 4,32 29,0 1,78 35,1 1616 750 380,10 23,00 3,43 3,56 4,32 31,3 1,78 37,4 1891 1000 506,7 26,9 3,43 3,56 4,32 35,2 1,78 41,4 2349 * Espesor de chaqueta mínimo en un punto. * Minimum thickness jacket at any point. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
156 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Nivel de aislamiento 100 y 133% pantalla cinta de cobre, 5 kV a 46 kV 100 and 133% insulation level, copper tape shield, 5 kV to 46 kV Conductor de cobre Copper conductor 15 kV - 100% Conductor Aislamiento Chaqueta Masa total aprox.Calibre Área Diámetro Espesor Diámetro sobre aislamiento Espesor mínimo* Diámetro total aprox.Mínimo Nominal Máximo Conductor Insulation Jacket Total mass approx.Size Area Diameter Thickness Diameter on insulation Minimum thickness* Total diameter approx.Minimum Nominal Maximum AWG/kcmil mm² mm mm mm mm mm mm mm kg/km 2 33,6 6,81 4,19 4,45 5,21 16,4 1,78 22,0 730 1 42,4 7,60 4,19 4,45 5,21 17,2 1,78 22,8 831 1/0 53,5 8,55 4,19 4,45 5,21 18,1 1,78 23,7 958 2/0 67,4 9,57 4,19 4,45 5,21 19,1 1,78 24,8 1113 3/0 85,0 10,8 4,19 4,45 5,21 20,4 1,78 26,0 1308 4/0 107,2 12,1 4,19 4,45 5,21 21,7 1,78 27,3 1547 250 126,7 13,2 4,19 4,45 5,21 23,0 1,78 28,6 1765 300 152,0 14,5 4,19 4,45 5,21 24,3 1,78 29,9 2033 350 177,3 15,7 4,19 4,45 5,21 25,5 1,78 31,6 2327 500 253,4 18,7 4,19 4,45 5,21 28,5 1,78 34,6 3107 600 304,0 20,7 4,19 4,45 5,21 30,7 1,78 36,8 3633 750 380,0 23,1 4,19 4,45 5,21 33,1 1,78 39,2 4396 1000 506,7 26,9 4,19 4,45 5,21 36,9 2,54 44,7 5814 15 kV - 133% 2 33,6 6,81 5,33 5,59 6,35 18,7 1,78 24,4 819 1 42,4 7,60 5,33 5,59 6,35 19,4 1,78 25,2 922 1/0 53,5 8,55 5,33 5,59 6,35 20,4 1,78 26,2 1052 2/0 67,4 9,57 5,33 5,59 6,35 21,4 1,78 27,2 1211 3/0 85,0 10,8 5,33 5,59 6,35 22,6 1,78 28,4 1410 4/0 107,2 12,1 5,33 5,59 6,35 23,9 1,78 29,7 1653 250 126,7 13,2 5,33 5,59 6,35 25,3 1,78 31,0 1876 300 152,0 14,5 5,33 5,59 6,35 26,6 1,78 32,8 2178 350 177,3 15,7 5,33 5,59 6,35 27,8 1,78 34,0 2447 500 253,4 18,7 5,33 5,59 6,35 30,8 1,78 37,0 3238 600 304,0 20,7 10,80 5,59 6,35 32,9 1,78 39,0 3771 750 380,0 23,1 10,80 5,59 6,35 35,3 1,78 41,5 4542 1000 506,7 26,9 10,80 5,59 6,35 39,2 2,54 47,5 6026 * Espesor de chaqueta mínimo en un punto. * Minimum thickness jacket at any point. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
157 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Nivel de aislamiento 100 y 133% pantalla cinta de cobre, 5 kV a 46 kV 100 and 133% insulation level, copper tape shield, 5 kV to 46 kV Conductor de aluminio Aluminum conductor 15 kV - 100% Conductor Aislamiento Chaqueta Masa total Calibre Área Diámetro Espesor Diámetro sobre aislamiento Espesor mínimo* Diámetro total aprox.Mínimo Nominal Máximo Conductor Insulation Jacket Total mass Size Area Diameter Thickness Diameter over insulation Thickness minimum* Total diameter approx.Minimum Nominal Maximum AWG / kcmil mm² mm mm mm mm mm mm mm kg/km 2 33,6 6,81 4,19 4,45 5,21 16,5 1,78 22,1 524 1 42,4 7,60 4,19 4,45 5,21 17,3 1,78 22,9 569 1/0 53,5 8,55 4,19 4,45 5,21 18,3 1,78 23,9 626 2/0 67,4 9,57 4,19 4,45 5,21 19,3 1,78 24,9 694 3/0 85,0 10,8 4,19 4,45 5,21 20,5 1,78 26,1 778 4/0 107,2 12,1 4,19 4,45 5,21 21,8 1,78 27,4 877 250 126,7 13,2 4,19 4,45 5,21 23,1 1,78 28,7 970 300 152,0 14,5 4,19 4,45 5,21 24,4 1,78 30,0 1078 350 177,3 15,7 4,19 4,45 5,21 25,6 1,78 31,7 1212 500 253,4 18,7 4,19 4,45 5,21 28,6 1,78 34,7 1512 600 304,0 20,7 4,19 4,45 5,21 30,8 1,78 36,9 1718 750 380,0 23,1 4,19 4,45 5,21 33,2 1,78 39,3 2001 1000 506,7 26,9 4,19 4,45 5,21 37,0 2,54 44,8 2629 15 kV - 133% 2 33,6 6,81 5,33 5,59 6,35 18,8 1,78 24,4 613 1 42,4 7,60 5,33 5,59 6,35 19,6 1,78 25,2 661 1/0 53,5 8,55 5,33 5,59 6,35 20,5 1,78 26,2 721 2/0 67,4 9,57 5,33 5,59 6,35 21,6 1,78 27,2 793 3/0 85,0 10,8 5,33 5,59 6,35 22,8 1,78 28,4 881 4/0 107,2 12,1 5,33 5,59 6,35 24,1 1,78 29,7 984 250 126,7 13,2 5,33 5,59 6,35 25,4 1,78 31,0 1081 300 152,0 14,5 5,33 5,59 6,35 26,7 1,78 32,8 1223 350 177,3 15,7 5,33 5,59 6,35 27,9 1,78 34,0 1333 500 253,4 18,7 5,33 5,59 6,35 30,9 1,78 37,0 1644 600 304,0 20,7 10,80 5,59 6,35 33,0 1,78 39,1 1856 750 380,10 23,1 10,80 5,59 6,35 35,4 1,78 41,6 2147 1000 506,7 26,9 10,80 5,59 6,35 39,3 2,54 47,6 2841 * Espesor de chaqueta mínimo en un punto. * Minimum thickness jacket at any point. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
158 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Nivel de aislamiento 100 y 133% pantalla cinta de cobre, 5 kV a 46 kV 100 and 133% insulation level, copper tape shield, 5 kV to 46 kV Conductor de cobre Copper conductor 25 kV - 100% Conductor Aislamiento Chaqueta Masa total aprox.Calibre Área Diámetro Espesor Diámetro sobre aislamiento Espesor mínimo* Diámetro total aprox.Mínimo Nominal Máximo Conductor Insulation Jacket Total mass approx.Size Area Diameter Thickness Diameter on insulation Minimum thickness* Total diameter approx.Minimum Nominal Maximum AWG/kcmil mm² mm mm mm mm mm mm mm kg/km 1 42,4 7,60 6,22 6,60 7,37 21,5 1,78 27,1 1009 1/0 53,5 8,55 6,22 6,60 7,37 22,4 1,78 28,0 1142 2/0 67,4 9,57 6,22 6,60 7,37 23,4 1,78 29,1 1304 3/0 85,0 10,8 6,22 6,60 7,37 24,7 1,78 30,3 1507 4/0 107,2 12,1 6,22 6,60 7,37 26,0 1,78 32,1 1783 250 126,7 13,2 6,22 6,60 7,37 27,3 1,78 33,4 2010 300 152,0 14,5 6,22 6,60 7,37 28,6 1,78 34,7 2287 350 177,3 15,7 6,22 6,60 7,37 29,8 1,78 35,9 2561 500 253,4 18,7 6,22 6,60 7,37 32,8 1,78 38,9 3360 600 304,0 20,7 6,22 6,60 7,37 35,0 1,78 41,1 3899 750 380,0 23,1 6,22 6,60 7,37 37,4 2,54 45,1 4840 1000 506,7 26,9 6,22 6,60 7,37 41,2 2,54 49,5 6182 25 kV - 133% 1 42,4 7,60 7,75 8,13 8,89 24,5 1,78 30,2 1153 1/0 53,5 8,55 7,75 8,13 8,89 25,5 1,78 31,6 1319 2/0 67,4 9,57 7,75 8,13 8,89 26,5 1,78 32,6 1486 3/0 85,0 10,8 7,75 8,13 8,89 27,7 1,78 33,8 1695 4/0 107,2 12,1 7,75 8,13 8,89 29,0 1,78 35,1 1949 250 126,7 13,2 7,75 8,13 8,89 30,3 1,78 36,5 2182 300 152,0 14,5 7,75 8,13 8,89 31,6 1,78 37,8 2465 350 177,3 15,7 7,75 8,13 8,89 32,8 1,78 39,0 2743 500 253,4 18,7 7,75 8,13 8,89 35,8 1,78 42,0 3556 600 304,0 20,7 7,75 8,13 8,89 38,0 2,54 45,8 4270 750 380,0 23,1 7,75 8,13 8,89 40,4 2,54 48,7 5114 1000 506,7 26,9 7,75 8,13 8,89 44,3 2,54 52,6 6429 * Espesor de chaqueta mínimo en un punto. * Minimum thickness jacket at any point. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.

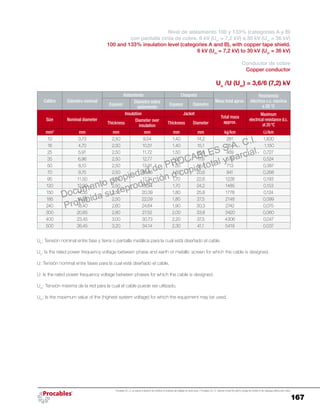

159 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Nivel de aislamiento 100 y 133% pantalla cinta de cobre, 5 kV a 46 kV 100 and 133% insulation level, copper tape shield, 5 kV to 46 kV Conductor de aluminio Aluminum conductor 25 kV - 100% Conductor Aislamiento Chaqueta Masa total Calibre Área Diámetro Espesor Diámetro sobre aislamiento Espesor mínimo* Diámetro total aprox.Mínimo Nominal Máximo Conductor Insulation Jacket Total mass Size Area Diameter Thickness Diameter over insulation Thickness minimum* Total diameter approx.Minimum Nominal Maximum AWG / kcmil mm² mm mm mm mm mm mm mm kg/km 1 42,4 7,60 6,22 6,60 7,37 21,6 1,78 27,2 749 1/0 53,5 8,55 6,22 6,60 7,37 22,6 1,78 28,2 812 2/0 67,4 9,57 6,22 6,60 7,37 23,6 1,78 29,2 886 3/0 85,0 10,8 6,22 6,60 7,37 24,8 1,78 30,4 978 4/0 107,2 12,1 6,22 6,60 7,37 26,1 1,78 32,2 1114 250 126,7 13,2 6,22 6,60 7,37 27,4 1,78 33,5 1216 300 152,0 14,5 6,22 6,60 7,37 28,7 1,78 34,8 1333 350 177,3 15,7 6,22 6,60 7,37 29,9 1,78 36,0 1447 500 253,4 18,7 6,22 6,60 7,37 32,9 1,78 39,0 1766 600 304,0 20,7 6,22 6,60 7,37 35,1 1,78 41,2 1985 750 380,0 23,1 6,22 6,60 7,37 37,5 2,54 45,2 2446 1000 506,7 26,9 6,22 6,60 7,37 41,3 2,54 49,6 2997 25 kV - 133% 1 42,4 7,60 7,75 8,13 8,89 24,7 1,78 30,3 892 1/0 53,5 8,55 7,75 8,13 8,89 25,6 1,78 31,7 989 2/0 67,4 9,57 7,75 8,13 8,89 26,6 1,78 32,7 1069 3/0 85,0 10,8 7,75 8,13 8,89 27,9 1,78 34,0 1167 4/0 107,2 12,1 7,75 8,13 8,89 29,2 1,78 35,3 1281 250 126,7 13,2 7,75 8,13 8,89 30,5 1,78 36,6 1389 300 152,0 14,5 7,75 8,13 8,89 31,8 1,78 37,9 1511 350 177,3 15,7 7,75 8,13 8,89 33,0 1,78 39,1 1630 500 253,4 18,7 7,75 8,13 8,89 36,0 1,78 42,1 1962 600 304,0 20,7 7,75 8,13 8,89 38,1 2,54 45,9 2357 750 380,0 23,1 7,75 8,13 8,89 40,5 2,54 48,8 2721 1000 506,7 26,9 7,75 8,13 8,89 44,4 2,54 52,7 3245 * Espesor de chaqueta mínimo en un punto. * Minimum thickness jacket at any point. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
160 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Nivel de aislamiento 100 y 133% pantalla cinta de cobre, 5 kV a 46 kV 100 and 133% insulation level, copper tape shield, 5 kV to 46 kV Conductor de cobre Copper conductor 35 kV - 100% Conductor Aislamiento Chaqueta Masa total aprox.Calibre Área Diámetro Espesor Diámetro sobre aislamiento Espesor mínimo* Diámetro total aprox.Mínimo Nominal Máximo Conductor Insulation Jacket Total mass approx.Size Area Diameter Thickness Diameter on insulation Minimum thickness* Total diameter approx.Minimum Nominal Maximum AWG/kcmil mm² mm mm mm mm mm mm mm kg/km 1/0 53,5 8,55 8,38 8,76 9,53 26,7 1,78 32,8 1385 2/0 67,4 9,57 8,38 8,76 9,53 27,8 1,78 33,9 1553 3/0 85,0 10,8 8,38 8,76 9,53 29,0 1,78 35,1 1765 4/0 107,2 12,1 8,38 8,76 9,53 30,3 1,78 36,4 2021 250 126,7 13,2 8,38 8,76 9,53 31,6 1,78 37,7 2257 300 152,0 14,5 8,38 8,76 9,53 32,9 1,78 39,0 2542 350 177,3 15,7 8,38 8,76 9,53 34,1 1,78 40,2 2823 500 253,4 18,7 8,38 8,76 9,53 37,1 2,54 44,9 3803 600 304,0 20,7 8,38 8,76 9,53 39,3 2,54 47,6 4409 750 380,0 23,1 8,38 8,76 9,53 41,7 2,54 50,0 5213 1000 506,7 26,9 8,38 8,76 9,53 45,5 2,54 53,8 6535 35 kV - 133% 1/0 53,5 8,55 10,20 10,67 11,40 30,6 1,78 36,7 1598 2/0 67,4 9,57 10,20 10,67 11,40 31,6 1,78 37,7 1772 3/0 85,0 10,8 10,20 10,67 11,40 32,8 1,78 38,9 1991 4/0 107,2 12,1 10,20 10,67 11,40 34,1 1,78 40,2 2254 250 126,7 13,2 10,20 10,67 11,40 35,4 1,78 41,5 2497 300 152,0 14,5 10,20 10,67 11,40 36,7 2,54 44,5 2950 350 177,3 15,7 10,20 10,67 11,40 37,9 2,54 45,7 3242 500 253,4 18,7 10,20 10,67 11,40 40,9 2,54 49,2 4134 600 304,0 20,7 10,20 10,67 11,40 43,1 2,54 51,4 4709 750 380,0 23,1 10,20 10,67 11,40 45,5 2,54 53,8 5526 1000 506,7 26,9 10,20 10,67 11,40 49,4 2,54 57,7 6870 * Espesor de chaqueta mínimo en un punto. * Minimum thickness jacket at any point. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
161 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Nivel de aislamiento 100 y 133% pantalla cinta de cobre, 5 kV a 46 kV 100 and 133% insulation level, copper tape shield, 5 kV to 46 kV Conductor de aluminio Aluminum conductor 35 kV - 100% Conductor Aislamiento Chaqueta Masa total Calibre Área Diámetro Espesor Diámetro sobre aislamiento Espesor mínimo* Diámetro total aprox.Mínimo Nominal Máximo Conductor Insulation Jacket Total mass Size Area Diameter Thickness Diameter over insulation Thickness minimum* Total diameter approx.Minimum Nominal Maximum AWG / kcmil mm² mm mm mm mm mm mm mm kg/km 1/0 53,5 8,55 8,38 8,76 9,53 26,9 1,78 33,0 1055 2/0 67,4 9,57 8,38 8,76 9,53 27,9 1,78 34,0 1136 3/0 85,0 10,8 8,38 8,76 9,53 29,1 1,78 35,2 1237 4/0 107,2 12,1 8,38 8,76 9,53 30,4 1,78 36,5 1353 250 126,7 13,2 8,38 8,76 9,53 31,7 1,78 37,8 1464 300 152,0 14,5 8,38 8,76 9,53 34,0 1,78 40,2 1631 350 177,3 15,7 8,38 8,76 9,53 34,2 1,78 40,3 1710 500 253,4 18,7 8,38 8,76 9,53 37,2 2,54 45,0 2210 600 304,0 20,7 8,38 8,76 9,53 39,4 2,54 47,7 2496 750 380,0 23,1 8,38 8,76 9,53 41,8 2,54 50,1 2820 1000 506,7 26,9 8,38 8,76 9,53 45,6 2,54 53,9 3351 35 kV - 133% 1/0 53,5 8,55 10,20 10,67 11,40 30,7 1,78 36,8 1269 2/0 67,4 9,57 10,20 10,67 11,40 31,7 1,78 37,8 1356 3/0 85,0 10,8 10,20 10,67 11,40 32,9 1,78 39,1 1464 4/0 107,2 12,1 10,20 10,67 11,40 34,2 1,78 40,4 1587 250 126,7 13,2 10,20 10,67 11,40 35,3 1,78 41,5 1691 300 152,0 14,5 10,20 10,67 11,40 36,6 2,54 44,4 1983 350 177,3 15,7 10,20 10,67 11,40 38,0 2,54 45,8 2130 500 253,4 18,7 10,20 10,67 11,40 41,0 2,54 49,3 2542 600 304,0 20,7 10,20 10,67 11,40 43,2 2,54 51,5 2796 750 380,0 23,1 10,20 10,67 11,40 45,6 2,54 53,9 3134 1000 506,7 26,9 10,20 10,67 11,40 49,5 2,54 57,8 3687 * Espesor de chaqueta mínimo en un punto. * Minimum thickness jacket at any point. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
162 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Nivel de aislamiento 100 y 133% pantalla cinta de cobre, 5 kV a 46 kV 100 and 133% insulation level, copper tape shield, 5 kV to 46 kV Conductor de cobre Copper conductor 46 kV - 100% Conductor Aislamiento Chaqueta Masa total aprox.Calibre Área Diámetro Espesor Diámetro sobre aislamiento Espesor mínimo* Diámetro total aprox.Mínimo Nominal Máximo Conductor Insulation Jacket Total mass approx.Size Area Diameter Thickness Diameter on insulation Minimum thickness* Total diameter approx.Minimum Nominal Maximum AWG/kcmil mm² mm mm mm mm mm mm mm kg/km 4/0 107,2 12,1 10,80 11,30 12,30 35,4 1,78 41,5 2335 250 126,7 13,2 10,80 11,30 12,30 36,7 2,54 44,5 2741 300 152,0 14,5 10,80 11,30 12,30 38,0 2,54 45,8 3041 350 177,3 15,7 10,80 11,30 12,30 39,2 2,54 47,5 3380 500 253,4 18,7 10,80 11,30 12,30 42,2 2,54 50,5 4234 600 304,0 20,7 10,80 11,30 12,30 44,4 2,54 52,6 4813 750 380,0 23,1 10,80 11,30 12,30 46,8 2,54 55,1 5634 1000 506,7 26,9 10,80 11,30 12,30 50,6 2,54 58,9 6985 46 kV - 133% 4/0 107,0 12,1 14,0 14,70 15,5 42,2 2,54 50,5 3043 250 126,7 13,2 14,0 14,70 15,5 43,5 2,54 51,8 3308 300 152,0 14,5 14,0 14,70 15,5 44,8 2,54 53,1 3621 350 177,3 15,7 14,0 14,70 15,5 46,0 2,54 54,3 3928 500 253,4 18,7 14,0 14,70 15,5 49,0 2,54 57,3 4812 600 304,0 20,7 14,0 14,70 15,5 51,2 2,54 59,4 5412 750 380,0 23,1 14,0 14,70 15,5 53,6 2,54 61,9 6257 1000 506,7 26,9 14,0 14,70 15,5 57,4 2,54 65,7 7646 * Espesor de chaqueta mínimo en un punto. * Minimum thickness jacket at any point. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
163 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Nivel de aislamiento 100 y 133% pantalla cinta de cobre, 5 kV a 46 kV 100 and 133% insulation level, copper tape shield, 5 kV to 46 kV Conductor de aluminio Aluminum conductor 46 kV - 100% Conductor Aislamiento Chaqueta Masa total Calibre Área Diámetro Espesor Diámetro sobre aislamiento Espesor mínimo* Diámetro total aprox.Mínimo Nominal Máximo Conductor Insulation Jacket Total mass Size Area Diameter Thickness Diameter over insulation Thickness minimum* Total diameter approx.Minimum Nominal Maximum AWG / kcmil mm² mm mm mm mm mm mm mm kg/km 4/0 107,2 12,1 10,80 11,30 12,30 35,5 1,78 41,6 1669 250 126,7 13,2 10,80 11,30 12,30 36,8 2,54 44,6 1949 300 152,0 14,5 10,80 11,30 12,30 38,1 2,54 45,9 2089 350 177,3 15,7 10,80 11,30 12,30 39,3 2,54 47,6 2269 500 253,4 18,7 10,80 11,30 12,30 42,3 2,54 50,6 2642 600 304,0 20,7 10,80 11,30 12,30 44,5 2,54 52,7 2900 750 380,0 23,1 10,80 11,30 12,30 46,9 2,54 55,2 3242 1000 506,7 26,9 10,80 11,30 12,30 50,7 2,54 59,0 3802 46 kV - 133% 4/0 107,2 12,1 14,0 14,70 15,5 42,3 2,54 50,6 2379 250 126,7 13,2 14,0 14,70 15,5 43,6 2,54 51,9 2517 300 152,0 14,5 14,0 14,70 15,5 44,9 2,54 53,2 2671 350 177,3 15,7 14,0 14,70 15,5 46,1 2,54 54,4 2818 500 253,4 18,7 14,0 14,70 15,5 49,1 2,54 57,4 3221 600 304,0 20,7 14,0 14,70 15,5 51,3 2,54 59,5 3500 750 380,0 23,1 14,0 14,70 15,5 53,7 2,54 62,0 3865 1000 506,7 26,9 14,0 14,70 15,5 57,5 2,54 65,8 4463 * Espesor de chaqueta mínimo en un punto. * Minimum thickness jacket at any point. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
164 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.

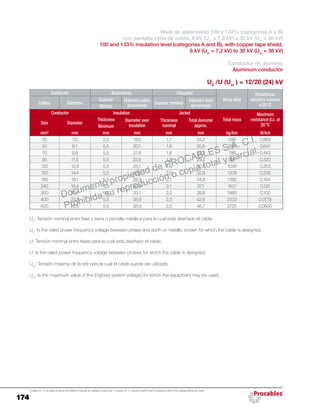

165 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Applications It is used in primary underground distribu- tion grids in commercial and residential areas where the charge density is very high. Electric power supply and primary distribution of electricity in industrial plants and buildings with substations located on various levels. Installations in ducts, pipes or directly buried. Construction Soft copper or aluminum compacted con- ductor, conductor’s semiconducting shield, XLPE-TR insulation, semiconducting shield of the insulation applied in triple extrusion and dry vulcanization. Copper tape shield* and sunlight resistant PVC overall jacket. Also manufactured with EPR insulation and copper wire shield. Aplicaciones Se usa en redes subterráneas de distri- bución primaria en zonas comerciales o residenciales donde la densidad de carga es muy elevada. En plantas industriales y en edificios con subestaciones localizadas en varios niveles para la alimentación y distribu- ción primaria de energía eléctrica. Instalación en ductos, canaletas o enterrado directo. Construcción Es un conductor compactado de cobre blando o aluminio, pantalla semiconductora del conductor, aislamiento de XLPE-TR, pantalla semiconductora del aislamiento aplicados en triple extrusión y vulcaniza- do en seco. Pantalla de cinta de cobre* y chaqueta de PVC resistente a los rayos del sol. También se fabrican con aislamiento de EPR y pantalla en hilos de cobre. Nivel de aislamiento 100 y 133% (categorías A y B) con pantalla cinta de cobre. 6 kV (Um = 7,2 kV) a 30 kV (Um = 36 kV) 100 and 133% insulation level (categories A and B), with copper tape shield. 6 kV (Um = 7,2 kV) to 30 kV (Um = 36 kV) Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
166 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Features • Maximum operating voltages: 6 kV, 10 kV, 15 kV, 20 kV and 30 kV. • Maximum normal operation temperature: 90 ºC. Overload emergency conditions 130 ºC. Short-circuit conditions 250 ºC. • Flame retardant. • It is sunlight resistant. • The XLPE-TR insulation is extra-clean and tree retardant. Standards IEC 60228: Insulated cable conductors. IEC 60502-2: Insulated power cables from voltages 6 kV (Um = 7.2 kV) up to 30 kV (Um = 36 kV). *Copper tape thickness: 0.064 mm. Other thick- nesses can be manufactured on demand. Características • Tensión de operación entre fases: 6 kV, 10 kV, 15 kV, 20 kV y 30 kV. • Temperatura máxima de operación nor- mal: 90 °C. En condiciones de emer- gencia: 130 ºC. En condiciones de corto circuito: 250 ºC. • Es retardante a la llama. • Resistente a la luz solar. • El aislamiento de XLPE-TR es extralimpio y retardante a la arborescencia. Normas IEC 60228: conductores de cables ais- lados. IEC 60502-2: cables de potencia aislados para tensiones desde 6 kV (Um = 7,2 kV) hasta 30 kV (Um = 36 kV). *Espesor de la cinta de cobre: 0,064 mm. Otros espesores de cinta se fabrican bajo pedido. Nivel de aislamiento 100 y 133% (categorías A y B) con pantalla cinta de cobre. 6 kV (Um = 7,2 kV) a 30 kV (Um = 36 kV) 100 and 133% insulation level (categories A and B), with copper tape shield. 6 kV (Um = 7,2 kV) to 30 kV (Um = 36 kV) Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
167 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Nivel de aislamiento 100 y 133% (categorías A y B) con pantalla cinta de cobre. 6 kV (Um = 7,2 kV) a 30 kV (Um = 36 kV) 100 and 133% insulation level (categories A and B), with copper tape shield. 6 kV (Um = 7,2 kV) to 30 kV (Um = 36 kV) Conductor de cobre Copper conductor Uo /U (Um ) = 3,6/6 (7,2) kV Calibre Diámetro nominal Aislamiento Chaqueta Masa total aprox. Resistencia eléctrica c.c. máxima a 20 °CEspesor Diámetro sobre aislamiento Espesor Diámetro Size Nominal diameter Insulation Jacket Total mass approx. Maximum electrical resistance d.c. at 20 ºCThickness Diameter over insulation Thickness Diameter mm² mm mm mm mm mm kg/km W/km 10 3,73 2,50 9,54 1,40 14,2 281 1,830 16 4,70 2,50 10,51 1,40 15,1 354 1,150 25 5,91 2,50 11,72 1,50 16,6 469 0,727 35 6,96 2,50 12,77 1,50 17,6 578 0,524 50 8,10 2,50 13,91 1,50 18,8 713 0,387 70 9,75 2,50 15,56 1,60 20,6 941 0,268 95 11,50 2,50 17,31 1,70 22,6 1226 0,193 120 12,90 2,50 18,94 1,70 24,2 1485 0,153 150 14,35 2,50 20,39 1,80 25,8 1778 0,124 185 16,05 2,50 22,09 1,80 27,5 2148 0,099 240 18,40 2,60 24,64 1,90 30,3 2742 0,075 300 20,65 2,80 27,52 2,00 33,8 3420 0,060 400 23,45 3,00 30,73 2,20 37,5 4306 0,047 500 26,45 3,20 34,14 2,30 41,1 5419 0,037 Uo : Tensión nominal entre fase y tierra o pantalla metálica para la cual está diseñado el cable. Uo : Is the rated power frequency voltage between phase and earth or metallic screen for which the cable is designed. U: Tensión nominal entre fases para la cual está diseñado el cable. U: Is the rated power frequency voltage between phases for which the cable is designed. Um : Tensión máxima de la red para la cual el cable puede ser utilizado. Um : Is the maximum value of the (highest system voltage) for which the equipment may be used. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.

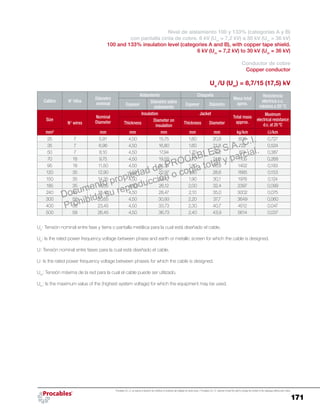

168 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Nivel de aislamiento 100 y 133% (categorías A y B) con pantalla cinta de cobre. 6 kV (Um = 7,2 kV) a 30 kV (Um = 36 kV) 100 and 133% insulation level (categories A and B), with copper tape shield. 6 kV (Um = 7,2 kV) to 30 kV (Um = 36 kV) Conductor de aluminio Aluminum conductor U0 /U (Um ) = 3,6/ 6 (7,2) kV Conductor Aislamiento Chaqueta Masa total Resistencia eléctrica máxima a 20 ºCCalibre Diámetro Espesor Diámetro sobre aislamiento Espesor nominal Diámetro total aproximadoMínimo Conductor Insulation Jacket Total mass Maximum resistance d.c. at 20 ºCSize Diameter Thickness Diameter over insulation Thickness nominal Total diameter approx.Minimum mm² mm mm mm mm mm kg/km W/km 10 3,73 2,5 9,68 1,4 14,3 222 3,08 16 4,70 2,5 10,65 1,4 15,3 258 1,91 25 5,91 2,5 11,86 1,5 16,7 317 1,20 35 6,96 2,5 12,91 1,5 17,8 365 0,868 50 8,10 2,5 14,05 1,6 19,1 432 0,641 70 9,75 2,5 15,70 1,6 20,7 522 0,443 95 11,50 2,5 17,45 1,7 22,7 641 0,320 120 12,90 2,5 19,05 1,7 24,3 746 0,253 150 14,35 2,5 20,50 1,8 26,0 864 0,206 185 16,05 2,5 22,20 1,8 27,7 1004 0,164 240 18,40 2,6 24,76 1,9 30,4 1238 0,125 300 20,65 2,8 27,62 2,0 33,9 1528 0,100 400 23,45 3,0 30,83 2,2 37,6 1891 0,0778 500 26,45 3,2 34,24 2,3 41,2 2318 0,0605 Uo : Tensión nominal entre fase y tierra o pantalla metálica para la cual está diseñado el cable. Uo : Is the rated power frequency voltage between phase and earth or metallic screen for which the cable is designed. U: Tensión nominal entre fases para la cual está diseñado el cable. U: Is the rated power frequency voltage between phases for which the cable is designed. Um : Tensión máxima de la red para la cual el cable puede ser utilizado. Um : Is the maximum value of the (highest system voltage) for which the equipment may be used. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
170 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Nivel de aislamiento 100 y 133% (categorías A y B) con pantalla cinta de cobre. 6 kV (Um = 7,2 kV) a 30 kV (Um = 36 kV) 100 and 133% insulation level (categories A and B), with copper tape shield. 6 kV (Um = 7,2 kV) to 30 kV (Um = 36 kV) Conductor de aluminio Aluminum conductor U0 /U (Um ) = 6/10 (12) kV Conductor Aislamiento Chaqueta Masa total Resistencia eléctrica máxima a 20 ºCCalibre Diámetro Espesor Diámetro sobre aislamiento Espesor nominal Diámetro total aproximadoMínimo Conductor Insulation Jacket Total mass Maximum resistance d.c. at 20 ºCSize Diameter Thickness Diameter over insulation Thickness nominal Total diameter approx.Minimum mm² mm mm mm mm mm kg/km W/km 16 4,70 3,4 12,50 1,5 17,3 319 1,91 25 5,91 3,4 13,71 1,5 18,6 373 1,20 35 6,96 3,4 14,77 1,6 19,8 433 0,868 50 8,10 3,4 15,90 1,6 21,0 495 0,641 70 9,75 3,4 17,55 1,7 22,8 600 0,443 95 11,50 3,4 19,30 1,7 24,6 714 0,320 120 12,90 3,4 20,90 1,8 26,4 836 0,253 150 14,35 3,4 22,35 1,8 27,8 946 0,206 185 16,05 3,4 24,05 1,9 29,7 1105 0,164 240 18,40 3,4 26,40 2,0 32,7 1363 0,125 300 20,65 3,4 28,85 2,1 35,4 1613 0,100 400 23,45 3,4 31,65 2,2 38,4 1942 0,0778 500 26,45 3,4 34,65 2,3 41,6 2346 0,0605 Uo : Tensión nominal entre fase y tierra o pantalla metálica para la cual está diseñado el cable. Uo : Is the rated power frequency voltage between phase and earth or metallic screen for which the cable is designed. U: Tensión nominal entre fases para la cual está diseñado el cable. U: Is the rated power frequency voltage between phases for which the cable is designed. Um : Tensión máxima de la red para la cual el cable puede ser utilizado. Um : Is the maximum value of the (highest system voltage) for which the equipment may be used. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
171 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Nivel de aislamiento 100 y 133% (categorías A y B) con pantalla cinta de cobre. 6 kV (Um = 7,2 kV) a 30 kV (Um = 36 kV) 100 and 133% insulation level (categories A and B), with copper tape shield. 6 kV (Um = 7,2 kV) to 30 kV (Um = 36 kV) Conductor de cobre Copper conductor Uo /U (Um ) = 8,7/15 (17,5) kV Calibre Nº hilos Diámetro nominal Aislamiento Chaqueta Masa total aprox. Resistencia eléctrica c.c. máxima a 20 °CEspesor Diámetro sobre aislamiento Espesor Diámetro Size Nº wires Nominal Diameter Insulation Jacket Total mass approx. Maximum electrical resistance d.c. at 20 ºCThickness Diameter on insulation Thickness Diameter mm² mm mm mm mm mm kg/km W/km 25 7 5,91 4,50 15,75 1,60 20,8 606 0,727 35 7 6,96 4,50 16,80 1,60 21,8 722 0,524 50 7 8,10 4,50 17,94 1,70 23,2 874 0,387 70 18 9,75 4,50 19,59 1,70 24,8 1105 0,268 95 18 11,50 4,50 21,34 1,80 26,8 1402 0,193 120 35 12,90 4,50 22,97 1,90 28,6 1685 0,153 150 35 14,35 4,50 24,42 1,90 30,1 1976 0,124 185 35 16,05 4,50 26,12 2,00 32,4 2397 0,099 240 35 18,40 4,50 28,47 2,10 35,0 3002 0,075 300 58 20,65 4,50 30,93 2,20 37,7 3649 0,060 400 58 23,45 4,50 33,73 2,30 40,7 4512 0,047 500 58 26,45 4,50 36,73 2,40 43,9 5614 0,037 Uo : Tensión nominal entre fase y tierra o pantalla metálica para la cual está diseñado el cable. Uo : Is the rated power frequency voltage between phase and earth or metallic screen for which the cable is designed. U: Tensión nominal entre fases para la cual está diseñado el cable. U: Is the rated power frequency voltage between phases for which the cable is designed. Um : Tensión máxima de la red para la cual el cable puede ser utilizado. Um : Is the maximum value of the (highest system voltage) for which the equipment may be used. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.

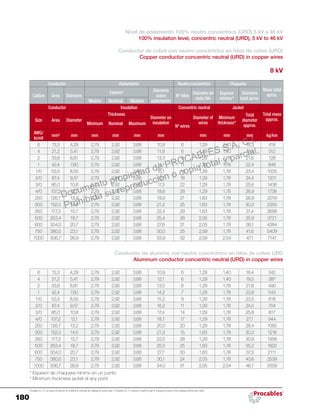

172 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Nivel de aislamiento 100 y 133% (categorías A y B) con pantalla cinta de cobre. 6 kV (Um = 7,2 kV) a 30 kV (Um = 36 kV) 100 and 133% insulation level (categories A and B), with copper tape shield. 6 kV (Um = 7,2 kV) to 30 kV (Um = 36 kV) Conductor de aluminio Aluminum conductor U0 /U (Um ) = 8,7/15 (17,5) kV Conductor Aislamiento Chaqueta Masa total Resistencia eléctrica máxima a 20 ºCCalibre Diámetro Espesor Diámetro sobre aislamiento Espesor nominal Diámetro total aproximadoMínimo Conductor Insulation Jacket Total mass Maximum resistance d.c. at 20 ºCSize Diameter Thickness Diameter over insulation Thickness nominal Total diameter approx.Minimum mm² mm mm mm mm mm kg/km W/km 25 5,91 4,5 15,89 1,60 20,9 455 1,20 35 6,96 4,5 16,94 1,70 22,2 520 0,868 50 8,10 4,5 18,08 1,70 23,3 586 0,641 70 9,75 4,5 19,73 1,80 25,2 698 0,443 95 11,50 4,5 21,48 1,80 26,9 819 0,320 120 12,90 4,5 23,08 1,90 28,8 947 0,253 150 14,35 4,5 24,53 1,90 30,2 1063 0,206 185 16,05 4,5 26,23 2,00 32,6 1255 0,164 240 18,40 4,5 28,58 2,10 35,1 1498 0,125 300 20,65 4,5 31,03 2,20 37,8 1758 0,100 400 23,45 4,5 33,83 2,30 40,8 2097 0,0778 500 26,45 4,5 36,83 2,40 44,0 2514 0,0605 Uo : Tensión nominal entre fase y tierra o pantalla metálica para la cual está diseñado el cable. Uo : Is the rated power frequency voltage between phase and earth or metallic screen for which the cable is designed. U: Tensión nominal entre fases para la cual está diseñado el cable. U: Is the rated power frequency voltage between phases for which the cable is designed. Um : Tensión máxima de la red para la cual el cable puede ser utilizado. Um : Is the maximum value of the (highest system voltage) for which the equipment may be used. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
173 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Nivel de aislamiento 100 y 133% (categorías A y B) con pantalla cinta de cobre. 6 kV (Um = 7,2 kV) a 30 kV (Um = 36 kV) 100 and 133% insulation level (categories A and B), with copper tape shield. 6 kV (Um = 7,2 kV) to 30 kV (Um = 36 kV) Conductor de cobre Copper conductor Uo /U (Um ) = 12/20 (24) kV Calibre Nº hilos Diámetro nominal Aislamiento Chaqueta Masa total aprox. Resistencia eléctrica c.c. máxima a 20 °CEspesor Diámetro sobre aislamiento Espesor Diámetro Size Nº wires Nominal diameter Insulation Jacket Total mass approx. Maximum electrical resistance d.c. at 20 ºCThickness Diameter on insulation Thickness Diameter mm² mm mm mm mm mm kg/km W/km 35 7 6,96 5,50 18,84 1,70 24,1 811 0,524 50 7 8,10 5,50 19,98 1,80 25,4 968 0,387 70 18 9,75 5,50 21,63 1,80 27,1 1204 0,268 95 18 11,50 5,50 23,38 1,90 29,1 1508 0,193 120 35 12,90 5,50 25,01 1,90 30,7 1783 0,153 150 35 14,35 5,50 26,46 2,00 32,8 2121 0,124 185 35 16,05 5,50 28,16 2,10 34,7 2523 0,099 240 35 18,40 5,50 30,51 2,10 37,0 3120 0,075 300 58 20,65 5,50 32,97 2,20 39,7 3776 0,060 400 58 23,45 5,50 35,77 2,30 42,7 4648 0,047 500 58 26,45 5,50 38,77 2,50 46,6 5825 0,037 Uo : Tensión nominal entre fase y tierra o pantalla metálica para la cual está diseñado el cable. Uo : Is the rated power frequency voltage between phase and earth or metallic screen for which the cable is designed. U: Tensión nominal entre fases para la cual está diseñado el cable. U: Is the rated power frequency voltage between phases for which the cable is designed. Um : Tensión máxima de la red para la cual el cable puede ser utilizado. Um : Is the maximum value of the (highest system voltage) for which the equipment may be used. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
174 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Nivel de aislamiento 100 y 133% (categorías A y B) con pantalla cinta de cobre. 6 kV (Um = 7,2 kV) a 30 kV (Um = 36 kV) 100 and 133% insulation level (categories A and B), with copper tape shield. 6 kV (Um = 7,2 kV) to 30 kV (Um = 36 kV) Conductor de aluminio Aluminum conductor U0 /U (Um ) = 12/20 (24) kV Conductor Aislamiento Chaqueta Masa total Resistencia eléctrica máxima a 20 ºCCalibre Diámetro Espesor Diámetro sobre aislamiento Espesor nominal Diámetro total aproximadoMínimo Conductor Insulation Jacket Total mass Maximum resistance d.c. at 20 ºCSize Diameter Thickness Diameter over insulation Thickness nominal Total diameter approx.Minimum mm² mm mm mm mm mm kg/km W/km 35 7,0 5,5 19,0 1,7 24,2 599 0,868 50 8,1 5,5 20,1 1,8 25,6 680 0,641 70 9,8 5,5 21,8 1,8 27,2 786 0,443 95 11,5 5,5 23,5 1,9 29,2 925 0,320 120 12,9 5,5 25,1 1,9 30,8 1046 0,253 150 14,4 5,5 26,6 2,0 32,9 1208 0,206 185 16,1 5,5 28,3 2,1 34,8 1382 0,164 240 18,4 5,5 30,6 2,1 37,1 1617 0,125 300 20,7 5,5 33,1 2,2 39,8 1885 0,100 400 23,5 5,5 35,9 2,3 42,8 2233 0,0778 500 26,5 5,5 38,9 2,5 46,7 2725 0,0605 Uo : Tensión nominal entre fase y tierra o pantalla metálica para la cual está diseñado el cable. Uo : Is the rated power frequency voltage between phase and earth or metallic screen for which the cable is designed. U: Tensión nominal entre fases para la cual está diseñado el cable. U: Is the rated power frequency voltage between phases for which the cable is designed. Um : Tensión máxima de la red para la cual el cable puede ser utilizado. Um : Is the maximum value of the (highest system voltage) for which the equipment may be used. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
175 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Nivel de aislamiento 100 y 133% (categorías A y B) con pantalla cinta de cobre. 6 kV (Um = 7,2 kV) a 30 kV (Um = 36 kV) 100 and 133% insulation level (categories A and B), with copper tape shield. 6 kV (Um = 7,2 kV) to 30 kV (Um = 36 kV) Conductor de cobre Copper conductor Uo /U (Um ) = 18/30 (36) kV Calibre Nº hilos Diámetro nominal Aislamiento Chaqueta Masa total aprox. Resistencia eléctrica c.c. máxima a 20 °CEspesor Diámetro sobre aislamiento Espesor Diámetro Size Nº wires Nominal diameter Insulation Jacket Total mass approx. Maximum electrical resistance d.c. at 20 ºCThickness Diameter on insulation Thickness Diameter mm² mm mm mm mm mm kg/km W/km 50 7 8,10 8,00 24,92 1,90 30,6 1208 0,387 70 18 9,75 8,00 26,57 2,00 32,9 1498 0,268 95 18 11,50 8,00 28,32 2,10 34,8 1821 0,193 120 35 12,90 8,00 29,95 2,10 36,5 2110 0,153 150 35 14,35 8,00 31,40 2,20 38,1 2435 0,124 185 35 16,05 8,00 33,10 2,20 39,8 2836 0,099 240 35 18,40 8,00 35,45 2,30 42,4 3470 0,075 300 58 20,65 8,00 37,91 2,40 45,1 4148 0,060 400 58 23,45 8,00 40,71 2,50 48,6 5091 0,047 500 58 26,45 8,00 43,71 2,60 51,8 6232 0,037 Uo : Tensión nominal entre fase y tierra o pantalla metálica para la cual está diseñado el cable. Uo : Is the rated power frequency voltage between phase and earth or metallic screen for which the cable is designed. U: Tensión nominal entre fases para la cual está diseñado el cable. U: Is the rated power frequency voltage between phases for which the cable is designed. Um : Tensión máxima de la red para la cual el cable puede ser utilizado. Um : Is the maximum value of the (highest system voltage) for which the equipment may be used. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
176 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Nivel de aislamiento 100 y 133% (categorías A y B) con pantalla cinta de cobre. 6 kV (Um = 7,2 kV) a 30 kV (Um = 36 kV) 100 and 133% insulation level (categories A and B), with copper tape shield. 6 kV (Um = 7,2 kV) to 30 kV (Um = 36 kV) Conductor de aluminio Aluminum conductor U0 /U (Um ) = 18/ 30 (36) kV Conductor Aislamiento Chaqueta Masa total Resistencia eléctrica máxima a 20 ºCCalibre Diámetro Espesor Diámetro sobre aislamiento Espesor nominal Diámetro total aproximadoMínimo Conductor Insulation Jacket Total mass Maximum resistance d.c. at 20 ºCSize Diameter Thickness Diameter over insulation Thickness nominal Total diameter approx.Minimum mm² mm mm mm mm mm kg/km W/km 50 8,1 8,0 25,1 1,9 30,7 920 0,641 70 9,8 8,0 26,7 2,0 33,0 1081 0,443 95 11,5 8,0 28,5 2,1 35,0 1238 0,320 120 12,9 8,0 30,1 2,1 36,6 1373 0,253 150 14,4 8,0 31,5 2,2 38,2 1523 0,206 185 16,1 8,0 33,2 2,2 39,9 1695 0,164 240 18,4 8,0 35,6 2,3 42,5 1967 0,125 300 20,7 8,0 38,0 2,4 45,2 2257 0,100 400 23,5 8,0 40,8 2,5 48,7 2677 0,0778 500 26,5 8,0 43,8 2,6 51,9 3132 0,0605 Uo : Tensión nominal entre fase y tierra o pantalla metálica para la cual está diseñado el cable. Uo : Is the rated power frequency voltage between phase and earth or metallic screen for which the cable is designed. U: Tensión nominal entre fases para la cual está diseñado el cable. U: Is the rated power frequency voltage between phases for which the cable is designed. Um : Tensión máxima de la red para la cual el cable puede ser utilizado. Um : Is the maximum value of the (highest system voltage) for which the equipment may be used. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
177 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Applications It is used in primary underground distribu- tion grids in commercial and residential areas where the charge density is very high. Electric power supply and primary distribution of electricity in industrial plants and buildings with substations located on various levels. Installations in ducts, pipes or directly buried. Construction Compacted soft copper or aluminum conductor, conductor’s semiconducting shield, XLPE-TR insulation, insulating semi- conducting shield applied in triple extrusion and dry vulcanization. Concentric neutral conductors can have a conductivity of 33% (triphasic distribution) or have a conduc- tivity of 100% (monophasic distribution) compared to the phase conductor. Sunlight resistant PVC jacket. EPR insulated cables are also manufactured. Aplicaciones Se usa en redes subterráneas de distri- bución primaria en zonas comerciales o residenciales donde la densidad de carga es muy elevada. En plantas industriales y en edificios con subestaciones localizadas en varios niveles para la alimentación y distribu- ción primaria de energía eléctrica. Instalación en ductos, canaletas o enterrado directo. Construcción Es un conductor compactado de cobre blando o aluminio, pantalla semiconductora del conductor, aislamiento de XLPE-TR, pantalla semiconductora del aislamiento aplicados en triple extrusión y vulcanizado en seco. Los neutros concéntricos pueden tener 33% (distribución trifásica) o 100% (distribución monofásica) de conductividad con relación al conductor de fase. Cha- queta de PVC resistente a los rayos del sol. También se fabrican con aislamiento de EPR. Nivel de aislamiento 100% neutro concéntrico (URD) 5 kV a 46 kV 100% insulation level, concentric neutral (URD), 5 kV to 46 kV Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
178 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Features • Maximum operating voltages: 5 kV, 8 kV, 15 kV, 25 kV, 35 kV and 46 kV. • Maximum normal operation temperature: 90 ºC. Overload emergency conditions 130 ºC. Short-circuit conditions 250 ºC. • Flame retardant. • Sunlight resistant. • XLPE-TR insulation is extra-clean and tree retardant. Standards: NTC 2186-2, ANSI/ICEA S94-649. Características • Tensión máxima de operación: 5 kV, 8 kV, 15 kV, 25 kV, 35 kV y 46 kV. • Temperatura máxima de operación nor- mal: 90 °C. En condiciones de emergen- cia 130 °C. En condiciones de corto- circuito 250 °C. • Retardante a la llama. • Resistente a la luz solar. • El aislamiento de XLPE-TR es extralimpio y retardante a la arborescencia. Normas: NTC 2186-2, ANSI/ICEA S94-649. Nivel de aislamiento 100% neutro concéntrico (URD) 5 kV a 46 kV 100% insulation level, concentric neutral (URD), 5 kV to 46 kV Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
179 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Nivel de aislamiento 100% neutro concéntrico (URD) 5 kV a 46 kV 100% insulation level, concentric neutral (URD), 5 kV to 46 kV Conductor de cobre con neutro concéntrico en hilos de cobre (URD) Copper conductor concentric neutral (URD) in copper wires 5 kV Conductor Aislamiento Neutro concéntrico Chaqueta Masa total aprox.Calibre Área Diámetro Espesor Diámetro sobre aislamiento Nº hilos Diámetro de cada hilo Espesor mínimo* Diámetro total aprox.Mínimo Nominal Máximo Conductor Insulation Concentric neutral Jacket Total mass approx.Size Area Diameter Thickness Diameter on insulation Nº wires Diameter of wires Minimum thickness* Total diameter approx.Minimum Nominal Maximum AWG/ kcmil mm² mm mm mm mm mm mm mm mm kg/km 8 8,37 3,40 2,16 2,29 3,05 8,6 6 1,29 1,40 16,1 329 6 13,3 4,29 2,16 2,29 3,05 9,5 6 1,29 1,40 17,0 390 4 21,2 5,41 2,16 2,29 3,05 10,7 6 1,29 1,40 18,1 483 2 33,6 6,81 2,16 2,29 3,05 12,1 9 1,29 1,40 19,5 658 1 42,4 7,60 2,16 2,29 3,05 12,8 11 1,29 1,40 20,3 775 1/0 53,5 8,55 2,16 2,29 3,05 13,8 14 1,29 1,78 22,1 968 2/0 67,4 9,57 2,16 2,29 3,05 14,8 18 1,29 1,78 23,1 1163 3/0 85,0 10,8 2,16 2,29 3,05 16,0 22 1,29 1,78 24,4 1396 4/0 107,2 12,1 2,16 2,29 3,05 17,3 28 1,29 1,78 25,7 1696 250 126,7 13,2 2,16 2,29 3,05 18,7 21 1,63 1,78 27,7 1976 300 152,0 14,5 2,16 2,29 3,05 20,0 25 1,63 1,78 29,0 2309 350 177,3 15,7 2,16 2,29 3,05 21,2 29 1,63 1,78 30,2 2641 500 253,4 18,7 2,16 2,29 3,05 24,2 26 2,05 1,78 34,0 3633 600 304,0 20,7 2,16 2,29 3,05 26,3 31 2,05 1,78 36,8 4328 750 380,0 23,1 2,16 2,29 3,05 28,7 25 2,59 1,78 40,3 5349 1000 506,7 26,9 2,16 2,29 3,05 32,6 32 2,59 2,54 45,8 7077 Conductor de aluminio con neutro concéntrico en hilos de cobre URD Aluminum conductor concentric neutral (URD) in copper wires 8 8,37 3,40 2,16 2,29 3,05 8,8 6 1,29 1,40 16,3 279,0 6 13,3 4,29 2,16 2,29 3,05 9,7 6 1,29 1,40 17,2 309,7 4 21,2 5,41 2,16 2,29 3,05 10,8 6 1,29 1,40 18,3 352,9 2 33,6 6,81 2,16 2,29 3,05 12,2 6 1,29 1,40 19,7 414,7 1 42,4 7,60 2,16 2,29 3,05 13,0 7 1,29 1,40 20,5 464,6 1/0 53,5 8,55 2,16 2,29 3,05 13,9 9 1,29 1,78 22,3 576,5 2/0 67,4 9,57 2,16 2,29 3,05 15,0 11 1,29 1,78 23,3 660,5 3/0 85,0 10,8 2,16 2,29 3,05 16,2 14 1,29 1,78 24,5 770,8 4/0 107,2 12,1 2,16 2,29 3,05 17,5 17 1,29 1,78 25,8 895,2 250 126,7 13,2 2,16 2,29 3,05 18,8 20 1,29 1,78 27,1 1014,0 300 152,0 14,5 2,16 2,29 3,05 20,1 15 1,63 1,78 29,1 1164,8 350 177,3 15,7 2,16 2,29 3,05 21,3 28 1,29 1,78 29,6 1302,6 500 253,4 18,7 2,16 2,29 3,05 24,3 25 1,63 1,78 33,3 1724,7 600 304,0 20,7 2,16 2,29 3,05 26,4 30 1,63 1,78 36,1 2044,7 750 380,0 23,1 2,16 2,29 3,05 28,8 24 2,05 1,78 39,3 2468,0 1000 506,7 26,9 2,16 2,29 3,05 32,7 31 2,05 2,54 44,8 3276,7 * Espesor de chaqueta mínimo en un punto. * Minimum thickness jacket at any point. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
180 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Nivel de aislamiento 100% neutro concéntrico (URD) 5 kV a 46 kV 100% insulation level, concentric neutral (URD), 5 kV to 46 kV Conductor de cobre con neutro concéntrico en hilos de cobre (URD) Copper conductor concentric neutral (URD) in copper wires 8 kV Conductor Aislamiento Neutro concéntrico Chaqueta Masa total aprox.Calibre Área Diámetro Espesor Diámetro sobre aislamiento Nº hilos Diámetro de cada hilo Espesor mínimo* Diámetro total aprox. Mínimo Nominal Máximo Conductor Insulation Concentric neutral Jacket Total mass approx.Size Area Diameter Thickness Diameter on insulation Nº wires Diameter of wires Minimum thickness* Total diameter approx.Minimum Nominal Maximum AWG/ kcmil mm² mm mm mm mm mm mm mm mm kg/km 6 13,3 4,29 2,79 2,92 3,68 10,8 6 1,29 1,40 18,3 418 4 21,2 5,41 2,79 2,92 3,68 11,9 6 1,29 1,40 19,4 512 2 33,6 6,81 2,79 2,92 3,68 13,3 9 1,29 1,78 21,6 728 1 42,4 7,60 2,79 2,92 3,68 14,1 11 1,29 1,78 22,4 848 1/0 53,5 8,55 2,79 2,92 3,68 15,1 14 1,29 1,78 23,4 1005 2/0 67,4 9,57 2,79 2,92 3,68 16,1 18 1,29 1,78 24,4 1201 3/0 85,0 10,8 2,79 2,92 3,68 17,3 22 1,29 1,78 25,6 1436 4/0 107,2 12,1 2,79 2,92 3,68 18,6 28 1,29 1,78 26,9 1738 250 126,7 13,2 2,79 2,92 3,68 19,9 21 1,63 1,78 28,9 2019 300 152,0 14,5 2,79 2,92 3,68 21,2 25 1,63 1,78 30,2 2355 350 177,3 15,7 2,79 2,92 3,68 22,4 29 1,63 1,78 31,4 2688 500 253,4 18,7 2,79 2,92 3,68 25,4 26 2,05 1,78 35,9 3721 600 304,0 20,7 2,79 2,92 3,68 27,6 31 2,05 1,78 38,1 4384 750 380,0 23,1 2,79 2,92 3,68 30,0 25 2,59 1,78 41,6 5409 1000 506,7 26,9 2,79 2,92 3,68 33,9 32 2,59 2,54 47,1 7147 Conductor de aluminio con neutro concéntrico en hilos de cobre URD Aluminum conductor concentric neutral (URD) in copper wires 6 13,3 4,29 2,79 2,92 3,68 10,9 6 1,29 1,40 18,4 342 4 21,2 5,41 2,79 2,92 3,68 12,1 6 1,29 1,40 19,5 387 2 33,6 6,81 2,79 2,92 3,68 13,5 6 1,29 1,78 21,8 490 1 42,4 7,60 2,79 2,92 3,68 14,2 7 1,29 1,78 22,6 543 1/0 53,5 8,55 2,79 2,92 3,68 15,2 9 1,29 1,78 23,5 618 2/0 67,4 9,57 2,79 2,92 3,68 16,2 11 1,29 1,78 24,5 704 3/0 85,0 10,8 2,79 2,92 3,68 17,4 14 1,29 1,78 25,8 817 4/0 107,2 12,1 2,79 2,92 3,68 18,7 17 1,29 1,78 27,1 944 250 126,7 13,2 2,79 2,92 3,68 20,0 20 1,29 1,78 28,4 1065 300 152,0 14,5 2,79 2,92 3,68 21,3 15 1,63 1,78 30,3 1218 350 177,3 15,7 2,79 2,92 3,68 22,5 28 1,29 1,78 30,9 1358 500 253,4 18,7 2,79 2,92 3,68 25,5 25 1,63 1,78 35,2 1822 600 304,0 20,7 2,79 2,92 3,68 27,7 30 1,63 1,78 37,3 2111 750 380,0 23,1 2,79 2,92 3,68 30,1 24 2,05 1,78 40,6 2539 1000 506,7 26,9 2,79 2,92 3,68 34,0 31 2,05 2,54 46,1 3359 * Espesor de chaqueta mínimo en un punto. * Minimum thickness jacket at any point. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
181 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Nivel de aislamiento 100% neutro concéntrico (URD) 5 kV a 46 kV 100% insulation level, concentric neutral (URD), 5 kV to 46 kV Conductor de cobre con neutro concéntrico en hilos de cobre (URD) Copper conductor concentric neutral (URD) in copper wires 15 kV Conductor Aislamiento Neutro concéntrico Chaqueta Masa total aprox.Calibre Área Diámetro Espesor Diámetro sobre aislamiento Nº hilos Diámetro de cada hilo Espesor mínimo* Diámetro total aprox. Mínimo Nominal Máximo Conductor Insulation Concentric neutral Jacket Size Area Diameter Thickness Diameter on insulation Nº wires Diameter of wires Minimum thickness* Total diameter approx. Total mass approx.Minimum Nominal Maximum AWG/ kcmil mm² mm mm mm mm mm mm mm mm kg/km 2 33,6 6,81 4,19 4,45 5,21 16,4 9 1,29 1,78 24,7 830 1 42,4 7,60 4,19 4,45 5,21 17,2 11 1,29 1,78 25,5 953 1/0 53,5 8,55 4,19 4,45 5,21 18,1 14 1,29 1,78 26,4 1114 2/0 67,4 9,57 4,19 4,45 5,21 19,1 18 1,29 1,78 27,5 1315 3/0 85,0 10,8 4,19 4,45 5,21 20,4 22 1,29 1,78 28,7 1556 4/0 107,2 12,1 4,19 4,45 5,21 21,7 28 1,29 1,78 30,0 1863 250 126,7 13,2 4,19 4,45 5,21 23,0 21 1,63 1,78 32,0 2151 300 152,0 14,5 4,19 4,45 5,21 24,3 25 1,63 1,78 33,3 2492 350 177,3 15,7 4,19 4,45 5,21 25,5 29 1,63 1,78 35,1 2867 500 253,4 18,7 4,19 4,45 5,21 28,5 26 2,05 1,78 38,9 3880 600 304,0 20,7 4,19 4,45 5,21 30,7 31 2,05 1,78 41,1 4553 750 380,0 23,1 4,19 4,45 5,21 33,1 25 2,59 2,54 46,3 5755 1000 506,7 26,9 4,19 4,45 5,21 36,9 32 2,59 2,54 50,1 7355 Conductor de aluminio con neutro concéntrico en hilos de cobre URD Aluminum conductor concentric neutral (URD) in copper wires 2 33,6 6,81 4,19 4,45 5,21 16,5 6 1,29 1,78 24,8 594 1 42,4 7,60 4,19 4,45 5,21 17,3 7 1,29 1,78 25,6 649 1/0 53,5 8,55 4,19 4,45 5,21 18,3 9 1,29 1,78 26,6 728 2/0 67,4 9,57 4,19 4,45 5,21 19,3 11 1,29 1,78 27,6 818 3/0 85,0 10,8 4,19 4,45 5,21 20,5 14 1,29 1,78 28,8 936 4/0 107,2 12,1 4,19 4,45 5,21 21,8 17 1,29 1,78 30,1 1068 250 126,7 13,2 4,19 4,45 5,21 23,1 20 1,29 1,78 31,4 1194 300 152,0 14,5 4,19 4,45 5,21 24,4 15 1,63 1,78 33,4 1352 350 177,3 15,7 4,19 4,45 5,21 25,6 28 1,29 1,78 34,5 1533 500 253,4 18,7 4,19 4,45 5,21 28,6 25 1,63 1,78 38,2 1975 600 304,0 20,7 4,19 4,45 5,21 30,8 30 1,63 1,78 40,4 2275 750 380,0 23,1 4,19 4,45 5,21 33,2 24 2,05 2,54 45,3 2876 1000 506,7 26,9 4,19 4,45 5,21 37,0 31 2,05 2,54 49,2 3559 * Espesor de chaqueta mínimo en un punto. * Minimum thickness jacket at any point. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
182 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Nivel de aislamiento 100% neutro concéntrico (URD) 5 kV a 46 kV 100% insulation level, concentric neutral (URD), 5 kV to 46 kV Conductor de cobre con neutro concéntrico en hilos de cobre (URD) Copper conductor concentric neutral (URD) in copper wires 25 kV Conductor Aislamiento Neutro concéntrico Chaqueta Masa total aprox.Calibre Área Diámetro Espesor Diámetro sobre aislamiento Nº hilos Diámetro de cada hilo Espesor mínimo* Diámetro total aprox. Mínimo Nominal Máximo Conductor Insulation Concentric neutral Jacket Total mass approx.Size Area Diameter Thickness Diameter on insulation Nº wires Diameter of wires Minimum thickness* Total diameter approx.Minimum Nominal Maximum AWG/ kcmil mm² mm mm mm mm mm mm mm mm kg/km 2 33,6 6,81 6,22 6,60 7,37 20,7 9 1,29 1,78 29,0 997 1 42,4 7,60 6,22 6,60 7,37 21,5 11 1,29 1,78 29,8 1125 1/0 53,5 8,55 6,22 6,60 7,37 22,4 14 1,29 1,78 30,7 1291 2/0 67,4 9,57 6,22 6,60 7,37 23,4 18 1,29 1,78 31,8 1499 3/0 85,0 10,8 6,22 6,60 7,37 24,7 22 1,29 1,78 33,0 1747 4/0 107,2 12,1 6,22 6,60 7,37 26,0 28 1,29 1,78 34,9 2100 250 126,7 13,2 6,22 6,60 7,37 27,3 21 1,63 1,78 36,9 2397 300 152,0 14,5 6,22 6,60 7,37 28,6 25 1,63 1,78 38,2 2748 350 177,3 15,7 6,22 6,60 7,37 29,8 29 1,63 1,78 39,4 3095 500 253,4 18,7 6,22 6,60 7,37 32,8 26 2,05 2,54 44,9 4289 600 304,0 20,7 6,22 6,60 7,37 35,0 31 2,05 2,54 47,1 4983 750 380,0 23,1 6,22 6,60 7,37 37,4 25 2,59 2,54 50,6 6046 1000 506,7 26,9 6,22 6,60 7,37 41,2 32 2,59 2,54 55,3 7754 Conductor de aluminio con neutro concéntrico en hilos de cobre URD Aluminum conductor concentric neutral (URD) in copper wires 1 42,4 7,60 6,22 6,60 7,37 21,6 7 1,29 1,78 29,9 824 1/0 53,5 8,55 6,22 6,60 7,37 22,6 9 1,29 1,78 30,9 909 2/0 67,4 9,57 6,22 6,60 7,37 23,6 11 1,29 1,78 31,9 1006 3/0 85,0 10,8 6,22 6,60 7,37 24,8 14 1,29 1,78 33,1 1131 4/0 107,2 12,1 6,22 6,60 7,37 26,1 17 1,29 1,78 35,0 1309 250 126,7 13,2 6,22 6,60 7,37 27,4 20 1,29 1,78 36,3 1446 300 152,0 14,5 6,22 6,60 7,37 28,7 15 1,63 1,78 38,3 1614 350 177,3 15,7 6,22 6,60 7,37 29,9 28 1,29 1,78 38,8 1768 500 253,4 18,7 6,22 6,60 7,37 32,9 25 1,63 2,54 44,2 2391 600 304,0 20,7 6,22 6,60 7,37 35,1 30 1,63 2,54 46,3 2710 750 380,0 23,1 6,22 6,60 7,37 37,5 24 2,05 2,54 49,6 3175 1000 506,7 26,9 6,22 6,60 7,37 41,3 31 2,05 2,54 54,4 3969 * Espesor de chaqueta mínimo en un punto. * Minimum thickness jacket at any point. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
183 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Nivel de aislamiento 100% neutro concéntrico (URD) 5 kV a 46 kV 100% insulation level, concentric neutral (URD), 5 kV to 46 kV Conductor de cobre con neutro concéntrico en hilos de cobre (URD) Copper conductor concentric neutral (URD) in copper wires 35 kV Conductor Aislamiento Neutro concéntrico Chaqueta Masa total aprox.Calibre Área Diámetro Espesor Diámetro sobre aislamiento Nº hilos Diámetro de cada hilo Espesor mínimo* Diámetro total aprox. Mínimo Nominal Máximo Conductor Insulation Concentric neutral Jacket Total mass approx.Size Area Diameter Thickness Diameter on insulation Nº wires Diameter of wires Minimum thickness * Total diameter approx.Minimum Nominal Maximum AWG/ kcmil mm² mm mm mm mm mm mm mm mm kg/km 1/0 53,5 8,55 8,38 8,76 9,53 26,7 14 1,29 1,78 35,7 1535 2/0 67,4 9,57 8,38 8,76 9,53 27,8 18 1,29 1,78 36,7 1749 3/0 85,0 10,8 8,38 8,76 9,53 29,0 22 1,29 1,78 37,9 2007 4/0 107,2 12,1 8,38 8,76 9,53 30,3 28 1,29 1,78 39,2 2332 250 126,7 13,2 8,38 8,76 9,53 31,6 21 1,63 1,78 41,2 2637 300 152,0 14,5 8,38 8,76 9,53 32,9 25 1,63 2,54 44,2 3155 350 177,3 15,7 8,38 8,76 9,53 34,1 29 1,63 2,54 45,4 3515 500 253,4 18,7 8,38 8,76 9,53 37,1 26 2,05 2,54 49,2 4579 600 304,0 20,7 8,38 8,76 9,53 39,3 31 2,05 2,54 52,3 5368 750 380,0 23,1 8,38 8,76 9,53 41,7 25 2,59 2,54 55,8 6450 1000 506,7 26,9 8,38 8,76 9,53 45,5 32 2,59 2,54 59,7 8104 Conductor de aluminio con neutro concéntrico en hilos de cobre URD Aluminum conductor concentric neutral (URD) in copper wires 1/0 53,5 8,55 8,38 8,76 9,53 26,9 9 1,29 1,78 35,8 1154 2/0 67,4 9,57 8,38 8,76 9,53 27,9 11 1,29 1,78 36,8 1259 3/0 85,0 10,8 8,38 8,76 9,53 29,1 14 1,29 1,78 38,1 1393 4/0 107,2 12,1 8,38 8,76 9,53 30,4 17 1,29 1,78 39,4 1544 250 126,7 13,2 8,38 8,76 9,53 31,7 20 1,29 1,78 40,7 1688 300 152,0 14,5 8,38 8,76 9,53 33,0 15 1,63 2,54 44,3 2024 350 177,3 15,7 8,38 8,76 9,53 34,2 28 1,29 2,54 44,8 2188 500 253,4 18,7 8,38 8,76 9,53 37,2 25 1,63 2,54 48,5 2683 600 304,0 20,7 8,38 8,76 9,53 39,4 30 1,63 2,54 51,6 3097 750 380,0 23,1 8,38 8,76 9,53 41,8 24 2,05 2,54 54,8 3582 1000 506,7 26,9 8,38 8,76 9,53 45,6 31 2,05 2,54 58,7 4321 * Espesor de chaqueta mínimo en un punto. * Minimum thickness jacket at any point. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
184 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Nivel de aislamiento 100% neutro concéntrico (URD) 5 kV a 46 kV 100% insulation level, concentric neutral (URD), 5 kV to 46 kV Conductor de cobre con neutro concéntrico en hilos de cobre (URD) Copper conductor concentric neutral (URD) in copper wires 46 kV Conductor Aislamiento Neutro concéntrico Chaqueta Masa total aprox.Calibre Área Diámetro Espesor Diámetro sobre aislamiento Nº hilos Diámetro de cada hilo Espesor mínimo* Diámetro total aprox.Mínimo Nominal Máximo Conductor Insulation Concentric neutral Jacket Total mass approx.Size Area Diameter Thickness Diameter on insulation Nº wires Diameter of wires Minimum thickness* Total diameter approx.Minimum Nominal Maximum AWG/ kcmil mm² mm mm mm mm mm mm mm mm kg/km 4/0 107,2 12,1 10,80 11,30 12,30 35,4 28 1,29 2,54 46,0 2805 250 126,7 13,2 10,80 11,30 12,30 36,7 21 1,63 2,54 48,0 3128 300 152,0 14,5 10,80 11,30 12,30 38,0 25 1,63 2,54 49,3 3501 350 177,3 15,7 10,80 11,30 12,30 39,2 29 1,63 2,54 51,4 3950 500 253,4 18,7 10,80 11,30 12,30 42,2 26 2,05 2,54 55,2 5041 600 304,0 20,7 10,80 11,30 12,30 44,4 31 2,05 2,54 57,4 5769 750 380,0 23,1 10,80 11,30 12,30 46,8 25 2,59 2,54 60,9 6868 1000 506,7 26,9 10,80 11,30 12,30 50,6 32 2,59 2,54 64,7 8551 Conductor de aluminio con neutro concéntrico en hilos de cobre URD Aluminum conductor concentric neutral (URD) in copper wires 4/0 107,2 12,1 10,80 11,30 12,30 35,4 28 1,29 2,54 46,0 2805 250 126,7 13,2 10,80 11,30 12,30 36,7 21 1,63 2,54 48,0 3128 300 152,0 14,5 10,80 11,30 12,30 38,0 25 1,63 2,54 49,3 3501 350 177,3 15,7 10,80 11,30 12,30 39,2 29 1,63 2,54 51,4 3950 500 253,4 18,7 10,80 11,30 12,30 42,2 26 2,05 2,54 55,2 5041 600 304,0 20,7 10,80 11,30 12,30 44,4 31 2,05 2,54 57,4 5769 750 380,0 23,1 10,80 11,30 12,30 46,8 25 2,59 2,54 60,9 6868 1000 506,7 26,9 10,80 11,30 12,30 50,6 32 2,59 2,54 64,7 8551 * Espesor de chaqueta mínimo en un punto. * Minimum thickness jacket at any point. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.

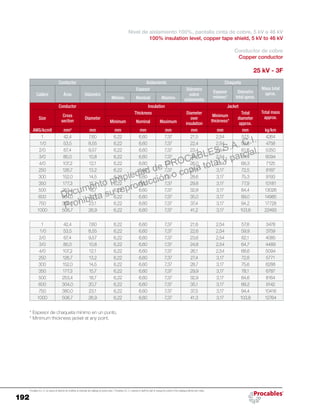

Cables tripolares media tensión aislados 90 ºC Insulated tripolar medium voltage cables 90 ºC Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
187 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Applications It is used in primary underground distribu- tion grids in commercial and residential areas where the charge density is very high. Electric power supply and primary distribution of electricity in industrial plants and buildings with substations located on various levels. Installations in ducts, pipes or directly buried. Construction Compacted soft copper or aluminum con- ductor, conductor’s semiconducting shield, XLPE-TR insulation, insulating semiconduct- ing shield, applied in triple extrusion and dry vulcanization. Copper tape shield, PVC filling applied on the cabled phases and PVC sunlight resistant PVC jacket. We also manufacture cables with EPR insulation. Aplicaciones Se usa en redes subterráneas de distri- bución primaria en zonas comerciales o residenciales donde la densidad de carga es muy elevada. En plantas industriales y en edificios con subestaciones localizadas en varios niveles para la alimentación y distribu- ción primaria de energía eléctrica. Instalación en ductos, canaletas o enterrado directo. Construcción Es un conductor compactado de cobre blando o aluminio, pantalla semiconductora del conductor, aislamiento de XLPE-TR, pantalla semiconductora del aislamiento aplicado en triple extrusión y vulcaniza- do en seco. Pantalla de cinta de cobre, relleno de PVC aplicado sobre las fases cableadas y chaqueta de PVC resistente a los rayos del sol. También se fabrican con aislamiento de EPR. Nivel de aislamiento 100%, pantalla cinta de cobre, 5 kV a 46 kV 100% insulation level, copper tape shield, 5 kV to 46 kV Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
188 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Features • Maximum operating voltages: 5 kV, 8kV, 15 kV, 25 kV, 35kV and 46 kV. • Maximum normal operation temperature: 90 ºC. Overload emergency conditions 130 ºC. Short-circuit conditions 250 ºC. • Flame retardant. • It is sunlight resistant. • XLPE-TR insulation is extra-clean and tree retardant. Standards NTC 2186-2, ANSI/ICEA S93-639, NEMA WC74. Características • Tensión máxima de operación: 5 kV, 8 kV, 15 kV, 25 kV, 35 kV y 46 kV. • Temperaturas máximas de operación normal: 90 °C. En condiciones de emer- gencia 130 °C. En condiciones de corto circuito 250 °C. • Retardante a la llama. • Resistente a la luz solar. • El aislamiento de XLPE-TR es extralimpio y retardante a la arborescencia. Normas NTC 2186-2, ANSI/ICEA S93-639, NEMA WC74. Nivel de aislamiento 100%, pantalla cinta de cobre, 5 kV a 46 kV 100% insulation level, copper tape shield, 5 kV to 46 kV Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
189 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Nivel de aislamiento 100%, pantalla cinta de cobre, 5 kV a 46 kV 100% insulation level, copper tape shield, 5 kV to 46 kV Conductor de cobre Copper conductor 5 kV - 3F Conductor Aislamiento Chaqueta Masa total aprox.Calibre Área Diámetro Espesor Diámetro sobre aislamiento Espesor mínimo* Diámetro total aprox. Mínimo Nominal Máximo Conductor Insulation Jacket Total mass approx.Size Cross section Diameter Thickness Diameter on insulation Minimum thickness* Total diameter approx.Minimum Nominal Maximum AWG/kcmil mm² mm mm mm mm mm mm mm kg/km 8 8,37 3,40 2,16 2,29 3,05 8,6 1,78 27,8 1018 6 13,3 4,29 2,16 2,29 3,05 9,5 1,78 29,8 1249 4 21,2 5,41 2,16 2,29 3,05 10,7 1,78 32,2 1589 2 33,6 6,81 2,16 2,29 3,05 12,1 1,78 35,2 2095 1 42,4 7,60 2,16 2,29 3,05 12,8 1,78 36,9 2426 1/0 53,5 8,55 2,16 2,29 3,05 13,8 1,78 38,9 2847 2/0 67,4 9,57 2,16 2,29 3,05 14,8 1,78 41,5 3395 3/0 85,0 10,8 2,16 2,29 3,05 16,0 2,54 45,9 4210 4/0 107,2 12,1 2,16 2,29 3,05 17,3 2,54 48,7 5011 250 126,7 13,2 2,16 2,29 3,05 18,7 2,54 51,5 5759 300 152,0 14,5 2,16 2,29 3,05 20,0 2,54 54,3 6661 350 177,3 15,7 2,16 2,29 3,05 21,2 2,54 56,9 7554 500 253,4 18,7 2,16 2,29 3,05 24,2 2,54 63,4 10162 600 304,0 20,7 2,16 2,29 3,05 26,3 2,54 69,1 12092 750 380,0 23,1 2,16 2,29 3,05 28,7 3,17 75,7 14883 1000 506,7 26,9 2,16 2,29 3,05 32,6 3,17 84,0 19161 Conductor de aluminio Aluminum conductor 8 8,37 3,40 2,16 2,29 3,05 8,8 1,78 28,1 873 6 13,3 4,29 2,16 2,29 3,05 9,7 1,78 30,1 1009 4 21,2 5,41 2,16 2,29 3,05 10,8 1,78 32,5 1199 2 33,6 6,81 2,16 2,29 3,05 12,2 1,78 35,5 1466 1 42,4 7,60 2,16 2,29 3,05 13,0 1,78 37,2 1630 1/0 53,5 8,55 2,16 2,29 3,05 13,9 1,78 39,2 1836 2/0 67,4 9,57 2,16 2,29 3,05 15,0 1,78 41,8 2119 3/0 85,0 10,8 2,16 2,29 3,05 16,2 2,54 46,2 2596 4/0 107,2 12,1 2,16 2,29 3,05 17,5 2,54 49,0 2970 250 126,7 13,2 2,16 2,29 3,05 18,8 2,54 51,8 3334 300 152,0 14,5 2,16 2,29 3,05 20,1 2,54 54,6 3747 350 177,3 15,7 2,16 2,29 3,05 21,3 2,54 57,2 4151 500 253,4 18,7 2,16 2,29 3,05 24,3 2,54 63,6 5291 600 304,0 20,7 2,16 2,29 3,05 26,4 2,54 70,7 6455 750 380,0 23,1 2,16 2,29 3,05 28,8 3,17 75,9 7565 1000 506,7 26,9 2,16 2,29 3,05 32,7 3,17 84,2 9424 * Espesor de chaqueta mínimo en un punto. * Minimum thickness jacket at any point. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
190 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Nivel de aislamiento 100%, pantalla cinta de cobre, 5 kV a 46 kV 100% insulation level, copper tape shield, 5 kV to 46 kV Conductor de cobre Copper conductor 8 kV - 3F Conductor Aislamiento Chaqueta Masa total aprox.Calibre Área Diámetro Espesor Diámetro sobre aislamiento Espesor mínimo* Diámetro total aprox. Mínimo Nominal Máximo Conductor Insulation Jacket Total mass approx.Size Cross section Diameter Thickness Diameter over insulation Minimum thickness* Total diameter approx.Minimum Nominal Maximum AWG/kcmil mm² mm mm mm mm mm mm mm kg/km 6 13,3 4,29 2,79 2,92 3,68 10,8 1,78 32,5 1412 4 21,2 5,41 2,79 2,92 3,68 11,9 1,78 34,9 1762 2 33,6 6,81 2,79 2,92 3,68 13,3 1,78 37,9 2282 1 42,4 7,60 2,79 2,92 3,68 14,1 1,78 39,6 2622 1/0 53,5 8,55 2,79 2,92 3,68 15,1 1,78 42,1 3088 2/0 67,4 9,57 2,79 2,92 3,68 16,1 2,54 45,9 3778 3/0 85,0 10,8 2,79 2,92 3,68 17,3 2,54 48,6 4450 4/0 107,2 12,1 2,79 2,92 3,68 18,6 2,54 51,4 5264 250 126,7 13,2 2,79 2,92 3,68 19,9 2,54 54,2 6025 300 152,0 14,5 2,79 2,92 3,68 21,2 2,54 57,1 6940 350 177,3 15,7 2,79 2,92 3,68 22,4 2,54 59,6 7845 500 253,4 18,7 2,79 2,92 3,68 25,4 2,54 67,1 10622 600 304,0 20,7 2,79 2,92 3,68 27,6 3,17 73,2 12662 750 380,1 23,1 2,79 2,92 3,68 29,9 3,17 78,3 15252 1000 506,7 26,9 2,79 2,92 3,68 33,9 3,17 86,7 19581 Conductor de aluminio Aluminum conductor 6 13,3 4,29 2,79 2,92 3,68 10,9 1,78 32,8 1173 4 21,2 5,41 2,79 2,92 3,68 12,1 1,78 35,2 1374 2 33,6 6,81 2,79 2,92 3,68 13,5 1,78 38,2 1655 1 42,4 7,60 2,79 2,92 3,68 14,2 1,78 39,9 1826 1/0 53,5 8,55 2,79 2,92 3,68 15,2 1,78 44,0 2239 2/0 67,4 9,57 2,79 2,92 3,68 16,2 2,54 46,2 2505 3/0 85,0 10,8 2,79 2,92 3,68 17,4 2,54 48,9 2838 4/0 107,2 12,1 2,79 2,92 3,68 18,7 2,54 51,7 3225 250 126,7 13,2 2,79 2,92 3,68 20,0 2,54 54,5 3601 300 152,0 14,5 2,79 2,92 3,68 21,3 2,54 57,3 4028 350 177,3 15,7 2,79 2,92 3,68 22,5 2,54 59,9 4444 500 253,4 18,7 2,79 2,92 3,68 25,5 2,54 67,4 5753 600 304,0 20,7 2,79 2,92 3,68 27,7 3,17 73,4 6813 750 380,1 23,00 2,79 2,92 3,68 30,0 3,17 78,5 7935 1000 506,7 26,9 2,79 2,92 3,68 34,0 3,17 86,9 9845 * Espesor de chaqueta mínimo en un punto. * Minimum thickness jacket at any point. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
191 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Nivel de aislamiento 100%, pantalla cinta de cobre, 5 kV a 46 kV 100% insulation level, copper tape shield, 5 kV to 46 kV Conductor de cobre Copper conductor 15 kV - 3F Conductor Aislamiento Chaqueta Masa total aprox.Calibre Área Diámetro Espesor Diámetro sobre aislamiento Espesor mínimo* Diámetro total aprox.Mínimo Nominal Máximo Conductor Insulation Jacket Total mass approx.Size Cross section Diameter Thickness Diameter over insulation Minimum thickness* Total diameter approx.Minimum Nominal Maximum AWG/kcmil mm² mm mm mm mm mm mm mm kg/km 2 33,6 6,81 4,19 4,45 5,21 16,4 2,54 46,6 2993 1 42,4 7,60 4,19 4,45 5,21 17,2 2,54 48,3 3360 1/0 53,5 8,55 4,19 4,45 5,21 18,1 2,54 50,3 3822 2/0 67,4 9,57 4,19 4,45 5,21 19,1 2,54 52,5 4379 3/0 85,0 10,8 4,19 4,45 5,21 20,4 2,54 55,2 5081 4/0 107,2 12,1 4,19 4,45 5,21 21,7 2,54 58,0 5926 250 126,7 13,2 4,19 4,45 5,21 23,0 2,54 60,8 6719 300 152,0 14,5 4,19 4,45 5,21 24,3 2,54 63,6 7666 350 177,3 15,7 4,19 4,45 5,21 25,5 2,54 67,3 8739 500 253,4 18,7 4,19 4,45 5,21 28,5 3,17 75,1 11687 600 304,0 20,7 4,19 4,45 5,21 30,7 3,17 79,8 13575 750 380,0 23,1 4,19 4,45 5,21 33,1 3,17 85,0 16235 1000 506,7 26,9 4,19 4,45 5,21 36,9 3,17 93,3 20645 Conductor de aluminio Aluminum conductor 2 33,6 6,81 4,19 4,45 5,21 16,5 2,54 46,9 2371 1 42,4 7,60 4,19 4,45 5,21 17,3 2,54 48,6 2569 1/0 53,5 8,55 4,19 4,45 5,21 18,3 2,54 50,6 2818 2/0 67,4 9,57 4,19 4,45 5,21 19,3 2,54 52,8 3109 3/0 85,0 10,8 4,19 4,45 5,21 20,5 2,54 55,5 3471 4/0 107,2 12,1 4,19 4,45 5,21 21,8 2,54 58,3 3890 250 126,7 13,2 4,19 4,45 5,21 23,1 2,54 61,1 4298 300 152,0 14,5 4,19 4,45 5,21 24,4 2,54 63,9 4756 350 177,3 15,7 4,19 4,45 5,21 25,6 2,54 67,5 5341 500 253,4 18,7 4,19 4,45 5,21 28,6 3,17 75,3 6824 600 304,0 20,7 4,19 4,45 5,21 30,8 3,17 80,0 7728 750 380,0 23,1 4,19 4,45 5,21 33,2 3,17 85,2 8920 1000 506,7 26,9 4,19 4,45 5,21 37,0 3,17 93,5 10912 * Espesor de chaqueta mínimo en un punto. * Minimum thickness jacket at any point. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
192 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Nivel de aislamiento 100%, pantalla cinta de cobre, 5 kV a 46 kV 100% insulation level, copper tape shield, 5 kV to 46 kV Conductor de cobre Copper conductor 25 kV - 3F Conductor Aislamiento Chaqueta Masa total aprox.Calibre Área Diámetro Espesor Diámetro sobre aislamiento Espesor mínimo* Diámetro total aprox.Mínimo Nominal Máximo Conductor Insulation Jacket Total mass approx.Size Cross section Diameter Thickness Diameter over insulation Minimum thickness* Total diameter approx.Minimum Nominal Maximum AWG/kcmil mm² mm mm mm mm mm mm mm kg/km 1 42,4 7,60 6,22 6,60 7,37 21,5 2,54 57,5 4264 1/0 53,5 8,55 6,22 6,60 7,37 22,4 2,54 59,6 4758 2/0 67,4 9,57 6,22 6,60 7,37 23,4 2,54 61,8 5350 3/0 85,0 10,8 6,22 6,60 7,37 24,7 2,54 64,4 6094 4/0 107,2 12,1 6,22 6,60 7,37 26,0 2,54 68,3 7125 250 126,7 13,2 6,22 6,60 7,37 27,3 3,17 72,5 8187 300 152,0 14,5 6,22 6,60 7,37 28,6 3,17 75,3 9193 350 177,3 15,7 6,22 6,60 7,37 29,8 3,17 77,9 10181 500 253,4 18,7 6,22 6,60 7,37 32,8 3,17 84,4 13026 600 304,0 20,7 6,22 6,60 7,37 35,0 3,17 89,0 14985 750 380,0 23,1 6,22 6,60 7,37 37,4 3,17 94,2 17728 1000 506,7 26,9 6,22 6,60 7,37 41,2 3,17 103,6 22493 1 42,4 7,60 6,22 6,60 7,37 21,6 2,54 57,8 3478 1/0 53,5 8,55 6,22 6,60 7,37 22,6 2,54 59,9 3759 2/0 67,4 9,57 6,22 6,60 7,37 23,6 2,54 62,1 4085 3/0 85,0 10,8 6,22 6,60 7,37 24,8 2,54 64,7 4489 4/0 107,2 12,1 6,22 6,60 7,37 26,1 2,54 68,6 5094 250 126,7 13,2 6,22 6,60 7,37 27,4 3,17 72,8 5771 300 152,0 14,5 6,22 6,60 7,37 28,7 3,17 75,6 6288 350 177,3 15,7 6,22 6,60 7,37 29,9 3,17 78,1 6787 500 253,4 18,7 6,22 6,60 7,37 32,9 3,17 84,6 8164 600 304,0 20,7 6,22 6,60 7,37 35,1 3,17 89,2 9142 750 380,0 23,1 6,22 6,60 7,37 37,5 3,17 94,4 10416 1000 506,7 26,9 6,22 6,60 7,37 41,3 3,17 103,8 12764 * Espesor de chaqueta mínimo en un punto. * Minimum thickness jacket at any point. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
193 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Nivel de aislamiento 100%, pantalla cinta de cobre, 5 kV a 46 kV 100% insulation level, copper tape shield, 5 kV to 46 kV Conductor de cobre Copper conductor 35 kV - 3F Conductor Aislamiento Chaqueta Masa total aprox.Calibre Área Diámetro Espesor Diámetro sobre aislamiento Espesor mínimo* Diámetro total aprox. Mínimo Nominal Máximo Conductor Insulation Jacket Total mass approx.Size Cross section Diameter Thickness Diameter over insulation Minimum thickness* Total diameter approx.Minimum Nominal Maximum AWG/kcmil mm² mm mm mm mm mm mm mm kg/km 1/0 53,5 8,55 8,38 8,76 9,53 26,7 3,17 71,3 6207 2/0 67,4 9,57 8,38 8,76 9,53 27,8 3,17 73,5 6845 3/0 85,0 10,8 8,38 8,76 9,53 29,0 3,17 76,2 7644 4/0 107,2 12,1 8,38 8,76 9,53 30,3 3,17 79,0 8592 250 126,7 13,2 8,38 8,76 9,53 31,6 3,17 81,8 9490 300 152,0 14,5 8,38 8,76 9,53 32,9 3,17 84,6 10539 350 177,3 15,7 8,38 8,76 9,53 34,1 3,17 87,2 11568 500 253,4 18,7 8,38 8,76 9,53 37,1 3,17 93,7 14516 600 304,0 20,7 8,38 8,76 9,53 39,3 3,17 99,4 16765 750 380,0 23,1 8,38 8,76 9,53 41,7 3,17 104,6 19601 Conductor de aluminio Aluminum conductor 1/0 53,5 8,55 8,38 8,76 9,53 26,9 3,17 71,6 5214 2/0 67,4 9,57 8,38 8,76 9,53 27,9 3,17 73,8 5586 3/0 85,0 10,8 8,38 8,76 9,53 29,1 3,17 76,5 6045 4/0 107,2 12,1 8,38 8,76 9,53 30,4 3,17 79,3 6567 250 126,7 13,2 8,38 8,76 9,53 31,7 3,17 82,1 7078 300 152,0 14,5 8,38 8,76 9,53 33,0 3,17 84,9 7639 350 177,3 15,7 8,38 8,76 9,53 34,2 3,17 87,5 8179 500 253,4 18,7 8,38 8,76 9,53 37,2 3,17 93,9 9659 600 304,0 20,7 8,38 8,76 9,53 39,4 3,17 99,6 10925 750 380,0 23,1 8,38 8,76 9,53 41,8 3,17 105 12294 1000 506,7 26,9 8,38 8,76 9,53 45,6 3,17 113 14566 * Espesor de chaqueta mínimo en un punto. * Minimum thickness jacket at any point. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
194 Procables S.A. C.I. se reserva el derecho de modificar el contenido del catálogo sin previo aviso. / Procables S.A. C.I. reserves to itself the right to change the content of the catalogue without prior notice. Nivel de aislamiento 100%, pantalla cinta de cobre, 5 kV a 46 kV 100% insulation level, copper tape shield, 5 kV to 46 kV Conductor de cobre Copper conductor 46 kV - 3F Conductor Aislamiento Chaqueta Masa total aprox.Calibre Área Diámetro Espesor Diámetro sobre aislamiento Espesor mínimo* Diámetro total aprox. Mínimo Nominal Máximo Conductor Insulation Jacket Total mass approx.Size Cross section Diameter Thickness Diameter over insulation Minimum thickness* Total diameter approx.Minimum Nominal Maximum AWG/kcmil mm² mm mm mm mm mm mm mm kg/km 4/0 107,2 12,1 10,80 11,30 12,30 35,4 3,17 89,9 10259 250 126,7 13,2 10,80 11,30 12,30 36,7 3,17 92,8 11210 300 152,0 14,5 10,80 11,30 12,30 38,0 3,17 95,6 12312 350 177,3 15,7 10,80 11,30 12,30 39,2 3,17 99,2 13604 500 253,4 18,7 10,80 11,30 12,30 42,2 3,17 105,7 16687 600 304,0 20,7 10,80 11,30 12,30 44,4 3,17 110,4 18817 Conductor de aluminio Aluminum conductor 4/0 107,2 12,1 10,80 11,30 12,30 35,4 3,17 90,2 8240 250 126,7 13,2 10,80 11,30 12,30 36,7 3,17 93,0 8803 300 152,0 14,5 10,80 11,30 12,30 38,0 3,17 95,8 9416 350 177,3 15,7 10,80 11,30 12,30 39,2 3,17 99,5 10220 500 253,4 18,7 10,80 11,30 12,30 42,2 3,17 106 11834 600 304,0 20,7 10,80 11,30 12,30 44,4 3,17 111 12981 750 380,0 23,1 10,80 11,30 12,30 46,86 3,17 116 14447 1000 506,7 26,9 10,80 11,30 12,30 50,72 3,17 124 16875 * Espesor de chaqueta mínimo en un punto. * Minimum thickness jacket at any point. Documento propiedad de PROCABLES S.A. C.I. Prohibida su reproducción o copia total y parcial.
