El documento detalla el uso de Cisco IOS en la configuración y gestión de redes, incluyendo modos de comando, navegación en IOS, y técnicas de seguridad como la configuración de contraseñas cifradas. Se abordan temas de direccionamiento IP, configuraciones de dispositivos, y la importancia de proteger el acceso a la red mediante contraseñas y advertencias legales. Además, se incluyen actividades prácticas en Packet Tracer para acompañar el aprendizaje sobre la configuración básica y verificación de conectividad en redes.

1. Direccionamiento IP
Autor: Luis David Narváez
Máster en Seguridad Informática
Unidad 2
REDES SEGURAS Y COMUNICACIÓN DE DATOS

2. Temática
• Sistema operativo –
IOS
Direccionamiento IP 2

3. Fundamentos Redes LAN 3
Sistema Operativo – IOS
Cisco
Unidad 2

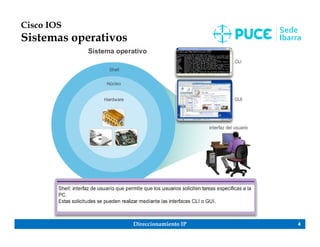

4. Direccionamiento IP 4
Cisco IOS
Sistemas operativos

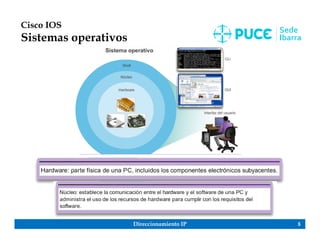

5. Direccionamiento IP 5
Cisco IOS
Sistemas operativos

6. Direccionamiento IP 6

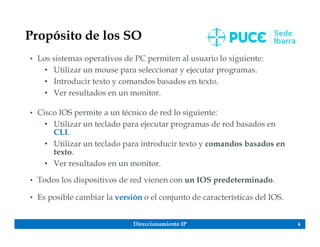

Propósito de los SO
• Los sistemas operativos de PC permiten al usuario lo siguiente:
• Utilizar un mouse para seleccionar y ejecutar programas.
• Introducir texto y comandos basados en texto.
• Ver resultados en un monitor.
• Cisco IOS permite a un técnico de red lo siguiente:
• Utilizar un teclado para ejecutar programas de red basados en
CLI.
• Utilizar un teclado para introducir texto y comandos basados en
texto.
• Ver resultados en un monitor.
• Todos los dispositivos de red vienen con un IOS predeterminado.
• Es posible cambiar la versión o el conjunto de características del IOS.

7. Direccionamiento IP 7

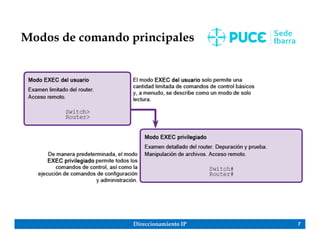

Modos de comando principales

8. Direccionamiento IP 8
Modos de comandos de
configuración
Modo de configuración global
Para configurar el dispositivo, se debe entrar a este modo con el
comando configure terminal.
Ejemplo: Switch(config)#
Los cambios de configuración en la CLI se realizan para afectar la
operación del dispositivo en su totalidad.
En este modo, el usuario puede entrar a diferentes modos de
subconfiguración.
Los siguientes son dos modos de subconfiguración comunes:
Modo de configuración de línea: se utiliza para configurar el
acceso por puerto auxiliar, de consola, Telnet y SSH. Ejemplo:
Switch(config-line)#
Modo de configuración de interfaz: se utiliza para configurar una
interfaz de puerto de switch o de red de router. Ejemplo:
Switch(config-if)#

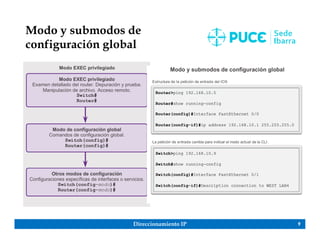

9. Direccionamiento IP 9
Modo y submodos de
configuración global

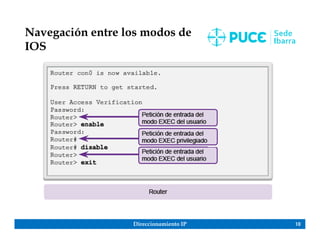

10. Direccionamiento IP 10
Navegación entre los modos de
IOS

11. Direccionamiento IP 11
Navegación entre los modos de
IOS
Salir
Fin o Ctrl+Z

12. Direccionamiento IP 12
Práctica en Packet Tracer (1)
2.1 Packet Tracer - Navigating the IOS
En esta actividad, practicará las habilidades
necesarias para navegar dentro de Cisco IOS,
incluidos distintos modos de acceso de usuario,
diversos modos de configuración y comandos
comunes que utiliza habitualmente. También
practicará el acceso a la ayuda contextual mediante la
configuración del comando clock.

13. Direccionamiento IP 13
Estructura básica de los comandos
de IOS

14. Direccionamiento IP 14
Sintaxis de los comandos de
IOS

15. Direccionamiento IP 15
Funciones de ayuda de IOS

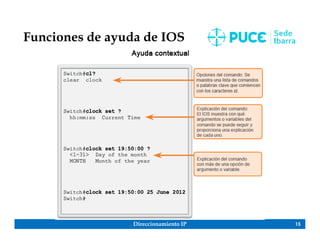

16. Direccionamiento IP 16
Funciones de ayuda de IOS

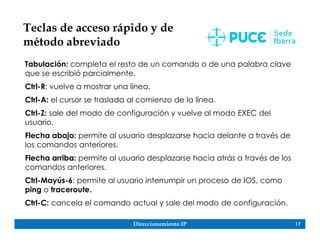

17. Direccionamiento IP 17
Teclas de acceso rápido y de
método abreviado
Tabulación: completa el resto de un comando o de una palabra clave
que se escribió parcialmente.
Ctrl-R: vuelve a mostrar una línea.
Ctrl-A: el cursor se traslada al comienzo de la línea.
Ctrl-Z: sale del modo de configuración y vuelve al modo EXEC del
usuario.
Flecha abajo: permite al usuario desplazarse hacia delante a través de
los comandos anteriores.
Flecha arriba: permite al usuario desplazarse hacia atrás a través de los
comandos anteriores.
Ctrl-Mayús-6: permite al usuario interrumpir un proceso de IOS, como
ping o traceroute.
Ctrl-C: cancela el comando actual y sale del modo de configuración.

18. Direccionamiento IP 18
Estructura de los comandos
Comandos de examen de IOS

19. Fundamentos Redes LAN 19
Configuración de
acceso
Unidad 2

20. Direccionamiento IP 20

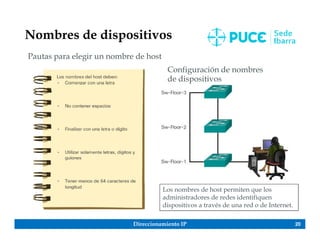

Nombres de dispositivos
Pautas para elegir un nombre de host
Configuración de nombres
de dispositivos
Los nombres de host permiten que los
administradores de redes identifiquen
dispositivos a través de una red o de Internet.

21. Direccionamiento IP 21

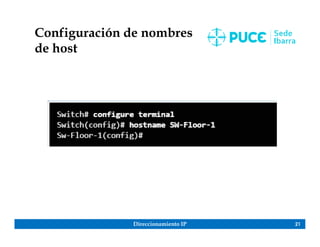

Configuración de nombres
de host

22. Direccionamiento IP 22
Protección del acceso de los
dispositivos

23. Direccionamiento IP 23
Configuración de contraseñas
Ejemplo de
contraseña de
EXEC privilegiado
Ejemplo de
contraseña de EXEC
del usuario
Ejemplo de contraseña
de la línea VTY

24. Direccionamiento IP 24
Configuración de contraseñas
• Utilice el comando enable secret, no el comando anterior
enable password.
• El comando enable secret proporciona mayor seguridad, dado
que la contraseña está cifrada.

25. Direccionamiento IP 25
Configuración de contraseñas
Se debe aportar seguridad al puerto de consola.
• Así se reducen las posibilidades de que personal no
autorizado conecte físicamente un cable al dispositivo y
obtenga acceso a él.
Las líneas vty permiten el acceso a un dispositivo Cisco a través de
Telnet.
• La cantidad de líneas vty admitidas varía según el tipo de
dispositivo y la versión de IOS.

26. Direccionamiento IP 26
Cifrado de contraseñas
service password-
encryption
Impide que las contraseñas
aparezcan como texto no
cifrado cuando se visualiza
la configuración.
El propósito de este
comando es evitar que
personas no autorizadas
vean las contraseñas en el
archivo de configuración.
Una vez que se aplica este
comando, la cancelación
del servicio de cifrado no
revierte el cifrado.

27. Direccionamiento IP 27
Mensajes de aviso
Estos mensajes son una
parte importante en un
proceso legal en el caso
de una demanda por el
ingreso no autorizado a un
dispositivo.
No es adecuado utilizar
palabras que sugieran que
"se invita" al usuario a
iniciar sesión o que es
"bienvenido".
Con frecuencia, se usa
para notificaciones
legales, ya que se visualiza
en todas las terminales
conectadas.

28. Direccionamiento IP 28

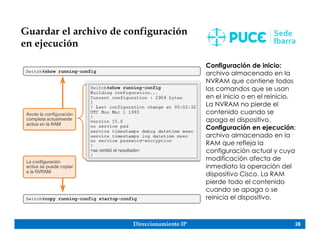

Guardar el archivo de configuración
en ejecución
Configuración de inicio:
archivo almacenado en la
NVRAM que contiene todos
los comandos que se usan
en el inicio o en el reinicio.
La NVRAM no pierde el
contenido cuando se
apaga el dispositivo.
Configuración en ejecución:
archivo almacenado en la
RAM que refleja la
configuración actual y cuya
modificación afecta de
inmediato la operación del
dispositivo Cisco. La RAM
pierde todo el contenido
cuando se apaga o se
reinicia el dispositivo.

29. Direccionamiento IP 29
Modificación de la
configuración en ejecución
Elimine los comandos modificados de a uno por vez
para restaurar el dispositivo a su configuración anterior.
Copie el archivo de configuración de inicio en la
configuración en ejecución con el comando del modo
EXEC privilegiado copy startup-config running-config.
Vuelva a cargar el dispositivo con el comando reload
del modo EXEC privilegiado.
Switch# reload
System configuration has been modified. Save? [yes/no]: n
Proceed with reload? [confirm]

30. Direccionamiento IP 30
Práctica en Packet Tracer – (2)
2.2 Packet Tracer - Configuración inicial del switch
En esta actividad, se efectuarán las configuraciones
básicas del switch. Protegerá el acceso a la interfaz de
línea de comandos (CLI) y a los puertos de la consola
mediante contraseñas cifradas y contraseñas de texto no
cifrado. También aprenderá cómo configurar mensajes
para los usuarios que inician sesión en el switch. Estos
avisos también se utilizan para advertir a usuarios no
autorizados que el acceso está prohibido.

31. Fundamentos Redes LAN 31
Puertos y direcciones
Unidad 2

32. Direccionamiento IP 32

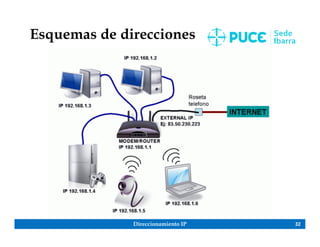

Esquemas de direcciones

33. Direccionamiento IP 33
Direcciones IP
Conexión de terminales
Configuración de una dirección
IP estática en un host

34. Direccionamiento IP 34
Puertos y direcciones
Direccionamiento IP en gran escala
 Cada dispositivo final en una red se
debe configurar con una dirección
IP.
 La estructura de direcciones IPv4 se
denomina decimal punteada.
 La dirección IP se muestra en
notación decimal, con cuatro
números decimales entre 0 y 255.
 Con la dirección IP, también se
necesita una máscara de subred.
 Las direcciones IP se pueden
asignar tanto a puertos físicos
como a interfaces virtuales.

35. Direccionamiento IP 35
Interfaces y puertos
• Las comunicaciones de red dependen de las interfaces de los
dispositivos para usuarios finales, las interfaces de los dispositivos
de red y los cables que las conectan.
• Los tipos de medios de red incluyen los cables de cobre de par
trenzado, los cables de fibra óptica, los cables coaxiales y la
tecnología inalámbrica.
• Los diferentes tipos de medios de red tienen diferentes
características y beneficios.
• Ethernet es la tecnología de red de área local (LAN) de uso más
frecuente.

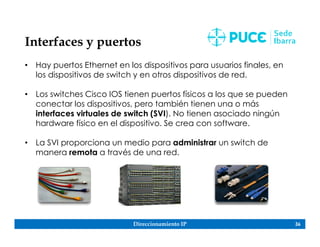

36. Direccionamiento IP 36
Interfaces y puertos
• Hay puertos Ethernet en los dispositivos para usuarios finales, en
los dispositivos de switch y en otros dispositivos de red.
• Los switches Cisco IOS tienen puertos físicos a los que se pueden
conectar los dispositivos, pero también tienen una o más
interfaces virtuales de switch (SVI). No tienen asociado ningún
hardware físico en el dispositivo. Se crea con software.
• La SVI proporciona un medio para administrar un switch de
manera remota a través de una red.

37. Direccionamiento IP 37
Configuración manual de direcciones
IP para terminales
Información de la asignación
manual de dirección IPv4
Propiedades del adaptador
Ethernet

38. Direccionamiento IP 38
Configuración automática de
direcciones IP para terminales
Asignación de direcciones dinámicas

39. Direccionamiento IP 39
Configuración automática de
direcciones IP para terminales
Verificación de la configuración IP de una PC con Windows

40. Direccionamiento IP 40
Configuración de la interfaz
virtual de switch
• Dirección IP: junto con la máscara de subred, identifica la terminal en la
interconexión de redes de manera exclusiva.
• Máscara de subred: determina qué parte de una red más grande utiliza
una dirección IP.
• interface VLAN 1: modo de configuración de la interfaz.
• ip address 192.168.10.2 255.255.255.0: configura la dirección IP y la
máscara de subred para el switch.
• no shutdown: habilita administrativamente la interfaz.
• Aún así, es necesario que el switch tenga puertos físicos configurados y
líneas VTY para permitir la administración remota.

41. Direccionamiento IP 41

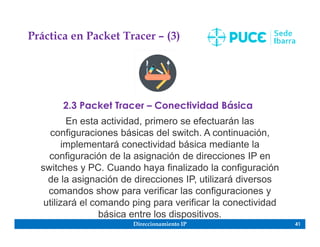

Práctica en Packet Tracer – (3)
2.3 Packet Tracer – Conectividad Básica
En esta actividad, primero se efectuarán las
configuraciones básicas del switch. A continuación,
implementará conectividad básica mediante la
configuración de la asignación de direcciones IP en
switches y PC. Cuando haya finalizado la configuración
de la asignación de direcciones IP, utilizará diversos
comandos show para verificar las configuraciones y
utilizará el comando ping para verificar la conectividad
básica entre los dispositivos.

42. Direccionamiento IP 42
Verificación de la asignación de
direcciones de la interfaz

43. Direccionamiento IP 43
Prueba de conectividad
completa

44. Direccionamiento IP 44
MUCHAS
GRACIAS
Autor: Luis David Narváez
Máster en Seguridad Informática
