Los tipos de cables son el cable coaxial, cable par trenzado y fibra óptica. El cable coaxial se usa más para ofrecer banda ancha pero es más propenso a interferencias. El cable par trenzado es el más antiguo y aún se usa en algunas aplicaciones. La fibra óptica transporta información en forma de luz a través de filamentos de vidrio o plástico delgados. Las topologías incluyen anillo, bus, estrella, árbol y malla completa. Los equipos de conectividad permiten interconectar diferentes

2. 1._Indique los tipos de cables y una
descripción de cada uno de ellos.
Cable coaxial: Tiene mayor probabilidad a que le afecte la
interferencias y a la longitud de línea de datos es mas
utilizado para ofrecer banda ancha.
Cable Par Trenzado: Es el medio de transmisión mas
antiguo en el mercado y que ajora es el mas utilizado en
algunas aplicaciones, se agrupan bajo una cubierta
común de PVC
Fibra Óptica: Es tipo de conductor en forma de filamento
o hilo que generalmente es de vidrio o de plásticos del
espesor de un cabello.
2._Describa los modelos y
topologías

3. Topología Física: Son la disposición real de las
maquinas, dispositivos de red y cableado de red.
Topología Lógicas :Es la forma en que se comunican las
computadoras a través de medio físico los dos tipos de
topología lógicos comunes son Broascast o Ethernet y
transmision Token o Token Ring.
*Anillo: es las mas difundida actualmente, consiste en unir
varios computadores en un circulo cerrado.
*Bus: Las estaciones estan conectadas por un único
segmento compartiendo el mismo canal y con el fin de
identificar a que computador esta dirigido.
*Estrella; Se une a un único punto normalmente por medio
de un panel de control centralizado, como un hub, switvh.
*Árbol: es muy similar a la estrella extendida lo que no
tiene es un nodo central pero en cambio tiene un nodo de
enlace troncal.
*Malla completa: cada nodo de enlaza directamnete con los
demas nodos.

4. 3._¿Que son los equipos de
conectividad?
Nos permiten la interconexión de diferentes tipos de cables
por lo que nos permite centralizar al cableado a la red
añadiendo la capacidad de utilización de maquinas como
puentes o ruteadores sobre una misma caja.
4._¿Que es un Router?
Dispositivo enrutador o encaminado que sirve para la
interconexión de las redes estos actúan a nivel de protocolos
de red; que permite utilizar varios sistemas de
interconexión.

5. 5._¿ Que es la Fibra Óptica?
Es tipo de conductor en forma de filamento o hilo que
generalmente es de vidrio o de plásticos del espesor de un
cabello, lleva la información en forma de luz que pasan a
traves de el de un lado al otro.
6_Describa las categorías del Par
Trenzado
CATEGORIAS UTPSTP/FTP
*Categoría 1: este cable esta especialmente diseñado para
redes telefónicas es el empleado para los teléfonos, tiene
una velocidad máxima de Mbps este Categoría es sin
apantallar
*Categoria 2: Tiene características similares a la categoría
1 pero fue diseñado para trasmitir datos a 4 Mbps

6. *Categoría 3: Tiene una impedancia de 100 Ohmios puede
soportar transmisiones de hasta 16 MHz definido por estándar
TIA/EIA 568-A este cable tiene una velocidad de 10 Mbps de
Ethernet 10Base-T.
*Categoría 4: Con una impedancia de 100 Ohmios este puede
soportar hasta 20 MHz y definida por la especificación TIA/EIA
568-A, es definido para redes tipo anillo como el Token Ring,
tiene velocidades de hasta 16 Mbps
*Categoría 5: Tiene una impedancia de 100 Ohmios tiene
características eléctricas y trabaja a frecuencias de
transmisión hasta 100 MHz .
*Categoría 6: No tiene un estándar pero ya se lo esta utilizando
sus características estan definidas de un ancho de banda de
hasta 250MHz
7._¿ Que es un Switch?
Llamado conmutador un dispositivo de red conecta dos o
mas segmentos de red, funciona de una manera de hacer
puente pasando datos de un segmento a otro

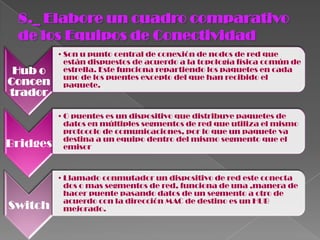

7. 8._ Elabore un cuadro comparativo
de los Equipos de Conectividad
• Son u punto central de conexión de nodos de red que
están dispuestos de acuerdo a la topología física común de
Hub o estrella. Este funciona repartiendo los paquetes en cada
uno de los puentes excepto del que han recibido el
Concen paquete.
trador
• O puentes es un dispositivo que distribuye paquetes de
datos en múltiples segmentos de red que utiliza el mismo
protocolo de comunicaciones, por lo que un paquete va
destina a un equipo dentro del mismo segmento que el
Bridges emisor
• Llamado conmutador un dispositivo de red este conecta
dos o mas segmentos de red, funciona de una ,manera de
hacer puente pasando datos de un segmento a otro de
acuerdo con la dirección MAC de destino es un HUB
Switch mejorado.

8. • Dispositivo enrutador o en caminador que sirve para la
interconexión de la redes estos actúan a nivel de
protocolos de red, este permite utilizar varios sistemas de
interconexión mejorando el rendimiento de transmisión
Router entre redes
• O puertas de enlace permite la comunicación entre
diferentes arquitecturas de red, las puertas de enlaces
toman datos de una red y los empaquetan ya que de este
modo puede hacer que diferentes tipos de red puedan
Gateway entender los paquetes de otra.
