1. UNIVERSIDAD NACIONAL DE CAJAMARCA
NORTE DE LA UNIVERSIDAD PERUANA
ESCUELA ACADEMICA PROFESIONAL DE INGENIERIA GEOLOGICA
CAPITULO I
LABOREO DE MINAS Y YACIMIENTOS MINERALES
• ASIGNATURA:
• METODOS DE EXPLOTACION MINERA
Docente: Ing° ARMANDO BOHORQUEZ HUARA
Cajamarca, 15 de Abril de 2013

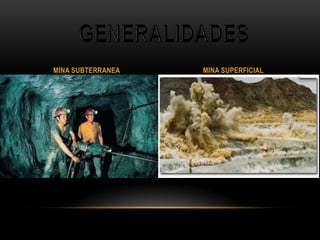

2. MINA SUBTERRANEA MINA SUPERFICIAL

3. • La explotación subterránea
de yacimientos metálicos es
mas antigua que la del
carbón y potasa. Numerosos
metales como el oro, plata,
hierro, cobre, plomo,
mercurio, etc., han tenido
importancia capital en las
antiguas civilizaciones; el
aprovisionamiento de estas
materias primas era la mayor
preocupación del hombre
andino.
ANTIGÜEDAD DE LA EXPLOTACION MINERA

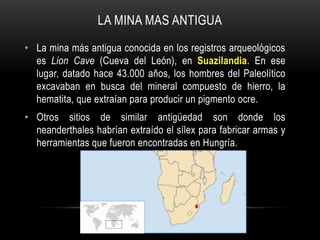

4. • La mina más antigua conocida en los registros arqueológicos
es Lion Cave (Cueva del León), en Suazilandia. En ese
lugar, datado hace 43.000 años, los hombres del Paleolítico
excavaban en busca del mineral compuesto de hierro, la
hematita, que extraían para producir un pigmento ocre.
• Otros sitios de similar antigüedad son donde los
neanderthales habrían extraído el sílex para fabricar armas y
herramientas que fueron encontradas en Hungría.
LA MINA MAS ANTIGUA

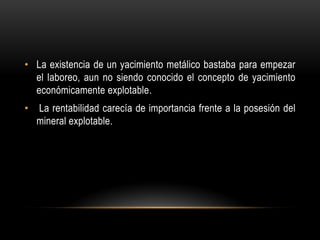

5. • La existencia de un yacimiento metálico bastaba para empezar
el laboreo, aun no siendo conocido el concepto de yacimiento
económicamente explotable.
• La rentabilidad carecía de importancia frente a la posesión del
mineral explotable.

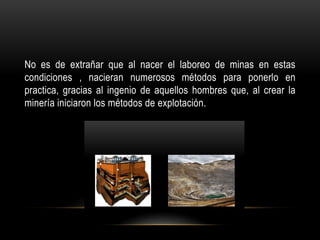

6. No es de extrañar que al nacer el laboreo de minas en estas
condiciones , nacieran numerosos métodos para ponerlo en
practica, gracias al ingenio de aquellos hombres que, al crear la
minería iniciaron los métodos de explotación.

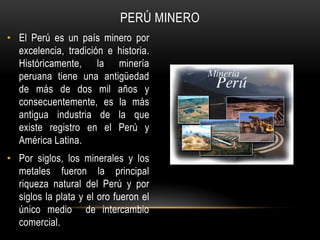

7. • El Perú es un país minero por
excelencia, tradición e historia.
Históricamente, la minería
peruana tiene una antigüedad
de más de dos mil años y
consecuentemente, es la más
antigua industria de la que
existe registro en el Perú y
América Latina.
• Por siglos, los minerales y los
metales fueron la principal
riqueza natural del Perú y por
siglos la plata y el oro fueron el
único medio de intercambio
comercial.
PERÚ MINERO

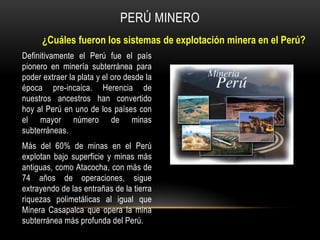

8. Definitivamente el Perú fue el país
pionero en minería subterránea para
poder extraer la plata y el oro desde la
época pre-incaica. Herencia de
nuestros ancestros han convertido
hoy al Perú en uno de los países con
el mayor número de minas
subterráneas.
Más del 60% de minas en el Perú
explotan bajo superficie y minas más
antiguas, como Atacocha, con más de
74 años de operaciones, sigue
extrayendo de las entrañas de la tierra
riquezas polimetálicas al igual que
Minera Casapalca que opera la mina
subterránea más profunda del Perú.
PERÚ MINERO
¿Cuáles fueron los sistemas de explotación minera en el Perú?

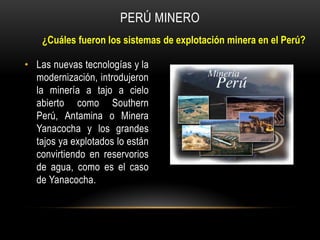

9. • Las nuevas tecnologías y la
modernización, introdujeron
la minería a tajo a cielo
abierto como Southern
Perú, Antamina o Minera
Yanacocha y los grandes
tajos ya explotados lo están
convirtiendo en reservorios
de agua, como es el caso
de Yanacocha.
PERÚ MINERO
¿Cuáles fueron los sistemas de explotación minera en el Perú?

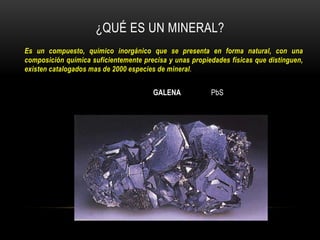

10. Es un compuesto, químico inorgánico que se presenta en forma natural, con una
composición química suficientemente precisa y unas propiedades físicas que distinguen,
existen catalogados mas de 2000 especies de mineral.
¿QUÉ ES UN MINERAL?
GALENA PbS

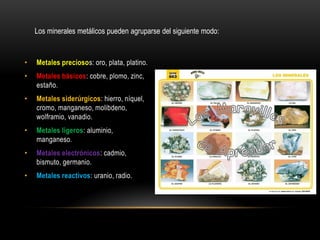

11. • Metales preciosos: oro, plata, platino.
• Metales básicos: cobre, plomo, zinc,
estaño.
• Metales siderúrgicos: hierro, níquel,
cromo, manganeso, molibdeno,
wolframio, vanadio.
• Metales ligeros: aluminio,
manganeso.
• Metales electrónicos: cadmio,
bismuto, germanio.
• Metales reactivos: uranio, radio.
Los minerales metálicos pueden agruparse del siguiente modo:

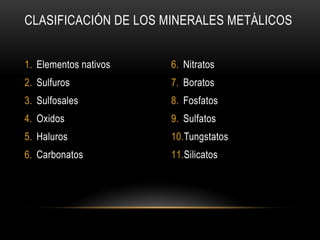

12. 1. Elementos nativos
2. Sulfuros
3. Sulfosales
4. Oxidos
5. Haluros
6. Carbonatos
6. Nitratos
7. Boratos
8. Fosfatos
9. Sulfatos
10.Tungstatos
11.Silicatos
CLASIFICACIÓN DE LOS MINERALES METÁLICOS

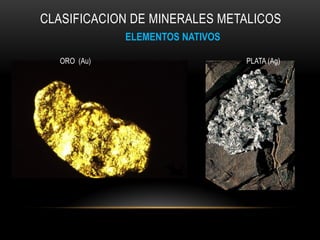

13. CLASIFICACION DE MINERALES METALICOS
ELEMENTOS NATIVOS
ORO (Au) PLATA (Ag)

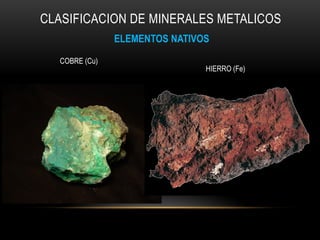

14. CLASIFICACION DE MINERALES METALICOS
ELEMENTOS NATIVOS
COBRE (Cu)
HIERRO (Fe)

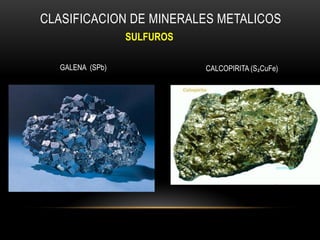

15. CLASIFICACION DE MINERALES METALICOS
SULFUROS
GALENA (SPb) CALCOPIRITA (S₂CuFe)

16. CLASIFICACION DE MINERALES METALICOS
SULFUROS
COVELINA (SCu) MARCASITA (S₂Fe)

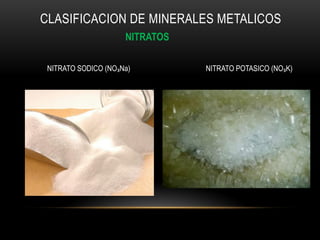

17. CLASIFICACION DE MINERALES METALICOS
NITRATOS
NITRATO SODICO (NO₃Na) NITRATO POTASICO (NO₃K)

18. CLASIFICACION DE MINERALES METALICOS
SULFATOS Y CROMATOS
BARITINA (SO₄Ba) ANHIDRITA (SO₄Ca)

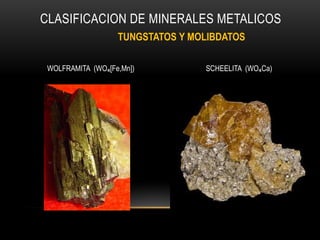

19. CLASIFICACION DE MINERALES METALICOS
TUNGSTATOS Y MOLIBDATOS
WOLFRAMITA (WO₄[Fe,Mn]) SCHEELITA (WO₄Ca)

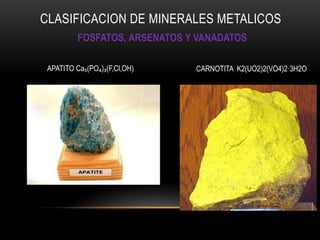

20. CLASIFICACION DE MINERALES METALICOS
FOSFATOS, ARSENATOS Y VANADATOS
APATITO Ca₅(PO₄)₃(F,Cl,OH) CARNOTITA K2(UO2)2(VO4)2·3H2O

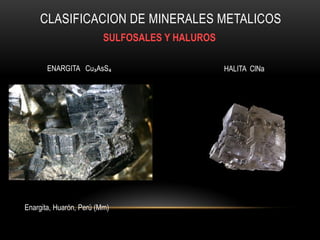

21. CLASIFICACION DE MINERALES METALICOS
SULFOSALES Y HALUROS
ENARGITA Cu₃AsS₄ HALITA ClNa
Enargita, Huarón, Perú (Mm)

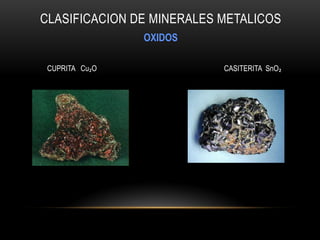

22. CLASIFICACION DE MINERALES METALICOS
OXIDOS
CUPRITA Cu₂O CASITERITA SnO₂

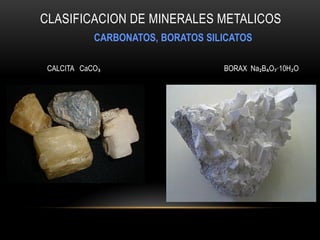

23. CLASIFICACION DE MINERALES METALICOS
CARBONATOS, BORATOS SILICATOS
CALCITA CaCO₃ BORAX Na₂B₄O₇·10H₂O

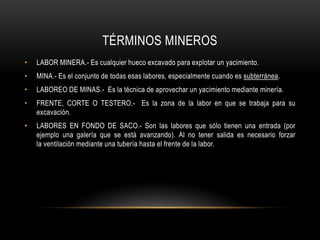

25. TÉRMINOS MINEROS
• LABOR MINERA.- Es cualquier hueco excavado para explotar un yacimiento.
• MINA.- Es el conjunto de todas esas labores, especialmente cuando es subterránea.
• LABOREO DE MINAS.- Es la técnica de aprovechar un yacimiento mediante minería.
• FRENTE, CORTE O TESTERO.- Es la zona de la labor en que se trabaja para su
excavación.
• LABORES EN FONDO DE SACO.- Son las labores que sólo tienen una entrada (por
ejemplo una galería que se está avanzando). Al no tener salida es necesario forzar
la ventilación mediante una tubería hasta el frente de la labor.

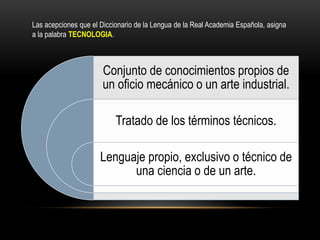

26. Conjunto de conocimientos propios de
un oficio mecánico o un arte industrial.
Tratado de los términos técnicos.
Lenguaje propio, exclusivo o técnico de
una ciencia o de un arte.
Las acepciones que el Diccionario de la Lengua de la Real Academia Española, asigna
a la palabra TECNOLOGIA.

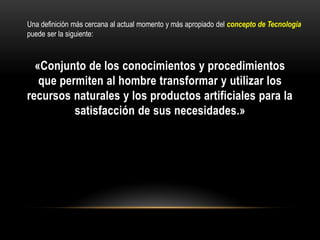

27. «Conjunto de los conocimientos y procedimientos
que permiten al hombre transformar y utilizar los
recursos naturales y los productos artificiales para la
satisfacción de sus necesidades.»
Una definición más cercana al actual momento y más apropiado del concepto de Tecnología
puede ser la siguiente:

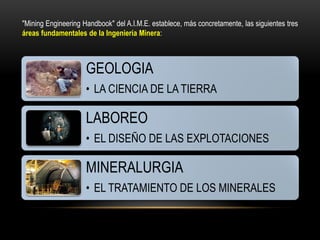

28. GEOLOGIA
• LA CIENCIA DE LA TIERRA
LABOREO
• EL DISEÑO DE LAS EXPLOTACIONES
MINERALURGIA
• EL TRATAMIENTO DE LOS MINERALES
"Mining Engineering Handbook" del A.I.M.E. establece, más concretamente, las siguientes tres
áreas fundamentales de la Ingeniería Minera:

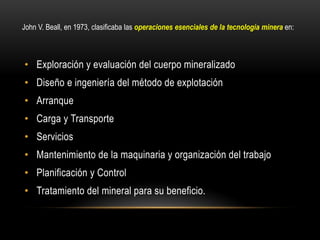

29. • Exploración y evaluación del cuerpo mineralizado
• Diseño e ingeniería del método de explotación
• Arranque
• Carga y Transporte
• Servicios
• Mantenimiento de la maquinaria y organización del trabajo
• Planificación y Control
• Tratamiento del mineral para su beneficio.
John V. Beall, en 1973, clasificaba las operaciones esenciales de la tecnología minera en:

30. DEFINICION DE LABOREO DE MINAS
«El conjunto de conocimientos relativos a los métodos,
sistemas, procesos, máquinas e instrumentos que permitirán
la extracción de la materia prima necesaria para la obtención
de unos productos minerales, según aquellas
especificaciones establecidas en su comercialización y en
base a unos criterios económicos».

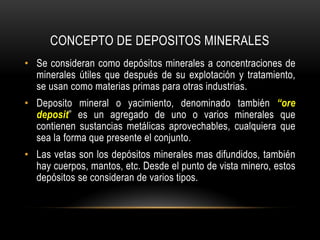

32. CONCEPTO DE DEPOSITOS MINERALES
• Se consideran como depósitos minerales a concentraciones de
minerales útiles que después de su explotación y tratamiento,
se usan como materias primas para otras industrias.
• Deposito mineral o yacimiento, denominado también “ore
deposit” es un agregado de uno o varios minerales que
contienen sustancias metálicas aprovechables, cualquiera que
sea la forma que presente el conjunto.
• Las vetas son los depósitos minerales mas difundidos, también
hay cuerpos, mantos, etc. Desde el punto de vista minero, estos
depósitos se consideran de varios tipos.

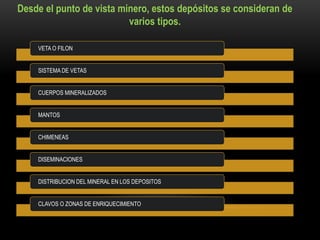

33. VETA O FILON
SISTEMA DE VETAS
CUERPOS MINERALIZADOS

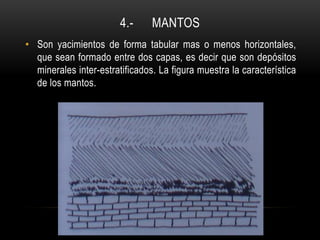

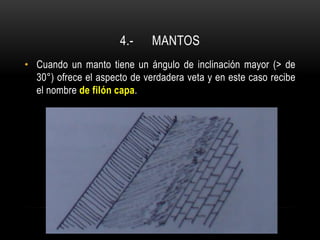

MANTOS

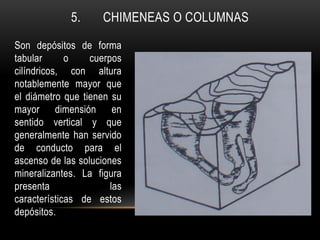

CHIMENEAS

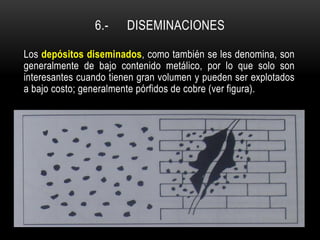

DISEMINACIONES

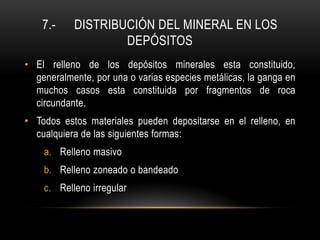

DISTRIBUCION DEL MINERAL EN LOS DEPOSITOS

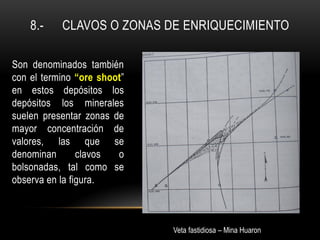

CLAVOS O ZONAS DE ENRIQUECIMIENTO
Desde el punto de vista minero, estos depósitos se consideran de
varios tipos.

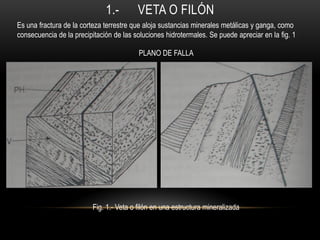

34. 1.- VETA O FILÓN
Es una fractura de la corteza terrestre que aloja sustancias minerales metálicas y ganga, como
consecuencia de la precipitación de las soluciones hidrotermales. Se puede apreciar en la fig. 1
Fig. 1.- Veta o filón en una estructura mineralizada
PLANO DE FALLA

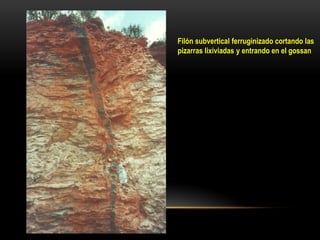

35. Filón subvertical ferruginizado cortando las
pizarras lixiviadas y entrando en el gossan

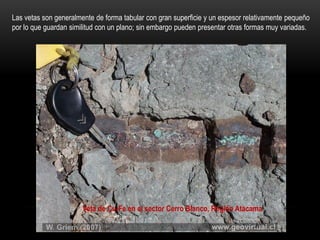

36. Las vetas son generalmente de forma tabular con gran superficie y un espesor relativamente pequeño
por lo que guardan similitud con un plano; sin embargo pueden presentar otras formas muy variadas.
Veta de Cu-Fe en el sector Cerro Blanco, Región Atacama

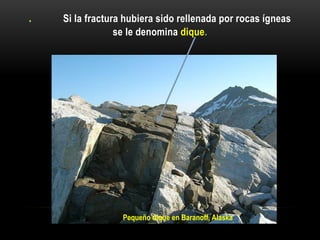

37. . Si la fractura hubiera sido rellenada por rocas ígneas
se le denomina dique.
Pequeño dique en Baranoff, Alaska

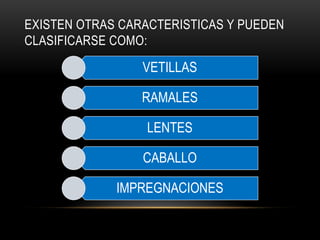

38. EXISTEN OTRAS CARACTERISTICAS Y PUEDEN
CLASIFICARSE COMO:
VETILLAS
RAMALES
LENTES
CABALLO
IMPREGNACIONES

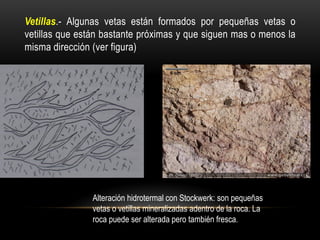

39. Vetillas.- Algunas vetas están formados por pequeñas vetas o
vetillas que están bastante próximas y que siguen mas o menos la
misma dirección (ver figura)
Alteración hidrotermal con Stockwerk: son pequeñas
vetas o vetillas mineralizadas adentro de la roca. La
roca puede ser alterada pero también fresca.

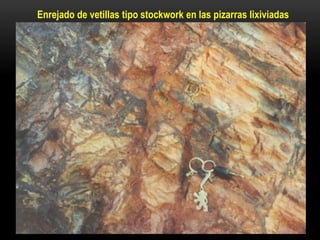

40. Enrejado de vetillas tipo stockwork en las pizarras lixiviadas

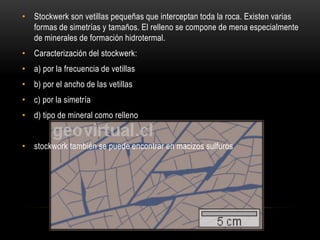

41. • Stockwerk son vetillas pequeñas que interceptan toda la roca. Existen varias
formas de simetrías y tamaños. El relleno se compone de mena especialmente
de minerales de formación hidrotermal.
• Caracterización del stockwerk:
• a) por la frecuencia de vetillas
• b) por el ancho de las vetillas
• c) por la simetría
• d) tipo de mineral como relleno
• stockwork también se puede encontrar en macizos sulfuros

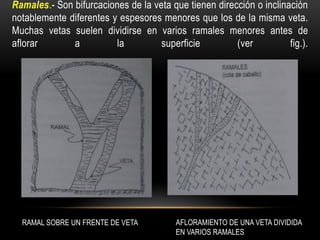

42. Ramales.- Son bifurcaciones de la veta que tienen dirección o inclinación
notablemente diferentes y espesores menores que los de la misma veta.
Muchas vetas suelen dividirse en varios ramales menores antes de
aflorar a la superficie (ver fig.).
RAMAL SOBRE UN FRENTE DE VETA AFLORAMIENTO DE UNA VETA DIVIDIDA
EN VARIOS RAMALES

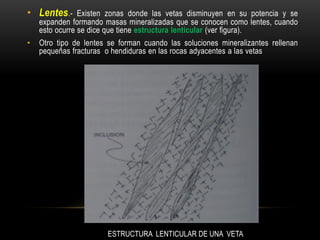

43. • Lentes.- Existen zonas donde las vetas disminuyen en su potencia y se
expanden formando masas mineralizadas que se conocen como lentes, cuando
esto ocurre se dice que tiene estructura lenticular (ver figura).
• Otro tipo de lentes se forman cuando las soluciones mineralizantes rellenan
pequeñas fracturas o hendiduras en las rocas adyacentes a las vetas
ESTRUCTURA LENTICULAR DE UNA VETA

44. Grupo de cristales romboédricos de Calcita de caras y aristas curvas y hábito lenticular, de
color rosa pálido y con inclusiones de óxidos de hierro muy definidas en las áreas
perimetrales.
LENTES

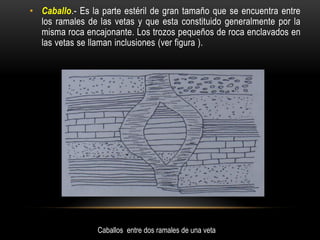

45. • Caballo.- Es la parte estéril de gran tamaño que se encuentra entre
los ramales de las vetas y que esta constituido generalmente por la
misma roca encajonante. Los trozos pequeños de roca enclavados en
las vetas se llaman inclusiones (ver figura ).
Caballos entre dos ramales de una veta

46. • Impregnaciones.- Muchas veces se depositan pequeñas cantidades de
mineral en los planos contiguos a las vetas constituyendo las llamadas
impregnaciones. También se presentan estas impregnaciones en las
rocas que se encuentran intercaladas en vetas (ver figura 1.6).
Impregnaciones en una veta

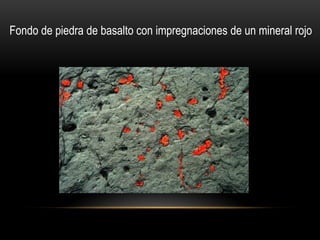

47. Fondo de piedra de basalto con impregnaciones de un mineral rojo

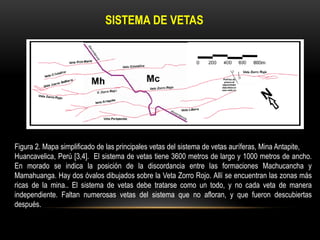

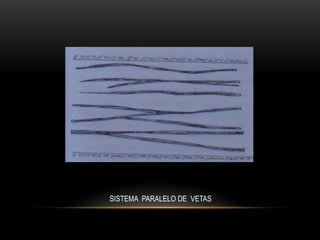

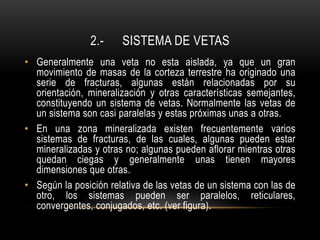

48. 2.- SISTEMA DE VETAS
• Generalmente una veta no esta aislada, ya que un gran
movimiento de masas de la corteza terrestre ha originado una
serie de fracturas, algunas están relacionadas por su
orientación, mineralización y otras características semejantes,
constituyendo un sistema de vetas. Normalmente las vetas de
un sistema son casi paralelas y estas próximas unas a otras.
• En una zona mineralizada existen frecuentemente varios
sistemas de fracturas, de las cuales, algunas pueden estar
mineralizadas y otras no; algunas pueden aflorar mientras otras
quedan ciegas y generalmente unas tienen mayores
dimensiones que otras.
• Según la posición relativa de las vetas de un sistema con las de
otro, los sistemas pueden ser paralelos, reticulares,
convergentes, conjugados, etc. (ver figura).

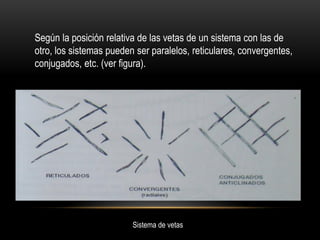

49. Según la posición relativa de las vetas de un sistema con las de
otro, los sistemas pueden ser paralelos, reticulares, convergentes,
conjugados, etc. (ver figura).
Sistema de vetas

50. SISTEMA PARALELO DE VETAS

51. SISTEMA DE VETAS
Figura 2. Mapa simplificado de las principales vetas del sistema de vetas auríferas, Mina Antapite,
Huancavelica, Perú [3,4]. El sistema de vetas tiene 3600 metros de largo y 1000 metros de ancho.
En morado se indica la posición de la discordancia entre las formaciones Machucancha y
Mamahuanga. Hay dos óvalos dibujados sobre la Veta Zorro Rojo. Allí se encuentran las zonas más
ricas de la mina.. El sistema de vetas debe tratarse como un todo, y no cada veta de manera
independiente. Faltan numerosas vetas del sistema que no afloran, y que fueron descubiertas
después.

52. 3.- CUERPOS MINERALIZADOS
Son conocidos también con el nombre de “ore bodies”, son depósitos
irregulares, es decir que no tienen forma ni tamaño definidos, tal como se
observa en la figura 1.8, son derivados por reemplazamiento de sulfuros
económicos. Las bolsonadas, como también se les llama, cuerpos o
pequeños cuerpos, pueden estar aislados o constituir un rosario varios
depósitos de forma y de dimensiones diversas.

53. 4.- MANTOS
• Son yacimientos de forma tabular mas o menos horizontales,
que sean formado entre dos capas, es decir que son depósitos
minerales inter-estratificados. La figura muestra la característica
de los mantos.

54. 4.- MANTOS
• Cuando un manto tiene un ángulo de inclinación mayor (> de
30°) ofrece el aspecto de verdadera veta y en este caso recibe
el nombre de filón capa.

55. 5. CHIMENEAS O COLUMNAS
Son depósitos de forma
tabular o cuerpos
cilíndricos, con altura
notablemente mayor que
el diámetro que tienen su
mayor dimensión en
sentido vertical y que
generalmente han servido
de conducto para el
ascenso de las soluciones
mineralizantes. La figura
presenta las
características de estos
depósitos.

56. 6.- DISEMINACIONES
• En este tipo de depósito los granos de mineral están esparcidos
dentro de la masa de roca. Muy raras veces las especies
metálicas llegan a formar concentraciones importantes dentro
de las rocas.
• Las dimensiones pueden haberse formado durante la
solidificación de la roca, denominados singenéticos o bien
pueden haberse introducido después de las solidificaciones de
esta por rajaduras o poros, llamados epigenéticos.

57. 6.- DISEMINACIONES
Los depósitos diseminados, como también se les denomina, son
generalmente de bajo contenido metálico, por lo que solo son
interesantes cuando tienen gran volumen y pueden ser explotados
a bajo costo; generalmente pórfidos de cobre (ver figura).

58. 7.- DISTRIBUCIÓN DEL MINERAL EN LOS
DEPÓSITOS
• El relleno de los depósitos minerales esta constituido,
generalmente, por una o varias especies metálicas, la ganga en
muchos casos esta constituida por fragmentos de roca
circundante.
• Todos estos materiales pueden depositarse en el relleno, en
cualquiera de las siguientes formas:
a. Relleno masivo
b. Relleno zoneado o bandeado
c. Relleno irregular

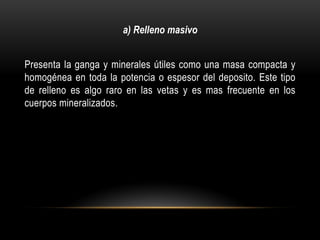

59. Presenta la ganga y minerales útiles como una masa compacta y
homogénea en toda la potencia o espesor del deposito. Este tipo
de relleno es algo raro en las vetas y es mas frecuente en los
cuerpos mineralizados.
a) Relleno masivo

60. En este tipo de relleno los
diferentes materiales están
dispuestos en capas o bandas
definidas. Es muy común en
las vetas. Esta estructura es
simétrica cuando una veta
presenta bandas de minerales
en el mismo orden desde las
cajas hacia el centro (ver
figura).
b) Relleno zoneado o bandeado

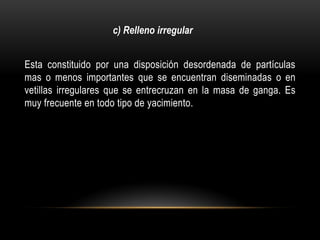

61. Esta constituido por una disposición desordenada de partículas
mas o menos importantes que se encuentran diseminadas o en
vetillas irregulares que se entrecruzan en la masa de ganga. Es
muy frecuente en todo tipo de yacimiento.
c) Relleno irregular

62. 8.- CLAVOS O ZONAS DE ENRIQUECIMIENTO
Son denominados también
con el termino “ore shoot”
en estos depósitos los
depósitos los minerales
suelen presentar zonas de
mayor concentración de
valores, las que se
denominan clavos o
bolsonadas, tal como se
observa en la figura.
Veta fastidiosa – Mina Huaron

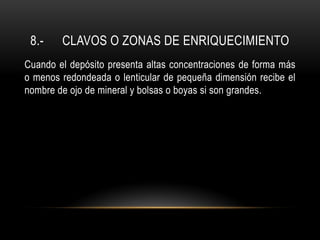

63. 8.- CLAVOS O ZONAS DE ENRIQUECIMIENTO
Cuando el depósito presenta altas concentraciones de forma más
o menos redondeada o lenticular de pequeña dimensión recibe el
nombre de ojo de mineral y bolsas o boyas si son grandes.

66. LA CORDILLERA DE LOS ANDES ES LA COLUMNA
VERTEBRAL DE PERÚ Y LA PRINCIPAL FUENTE DE
DEPÓSITOS MINERALES DEL MUNDO

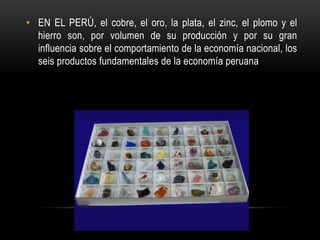

67. • EN EL PERÚ, el cobre, el oro, la plata, el zinc, el plomo y el
hierro son, por volumen de su producción y por su gran
influencia sobre el comportamiento de la economía nacional, los
seis productos fundamentales de la economía peruana

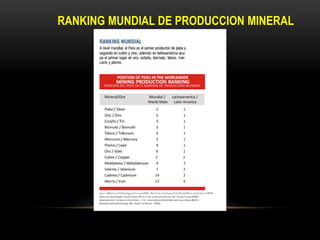

68. RANKING MUNDIAL DE PRODUCCION MINERAL

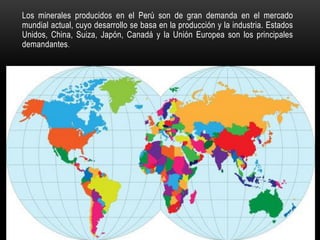

69. Los minerales producidos en el Perú son de gran demanda en el mercado
mundial actual, cuyo desarrollo se basa en la producción y la industria. Estados
Unidos, China, Suiza, Japón, Canadá y la Unión Europea son los principales
demandantes.

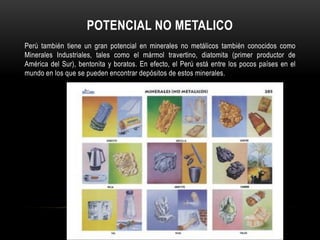

70. POTENCIAL NO METALICO
Perú también tiene un gran potencial en minerales no metálicos también conocidos como
Minerales Industriales, tales como el mármol travertino, diatomita (primer productor de
América del Sur), bentonita y boratos. En efecto, el Perú está entre los pocos países en el
mundo en los que se pueden encontrar depósitos de estos minerales.

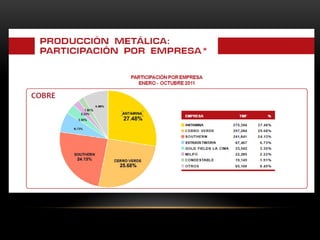

71. PRODUCION METALICA
Los recursos minerales metálicos superan las 40 variedades de las
que 16 se explotan regularmente, los minerales principales son el:
 cobre, oro, plata, zinc, hierro y plomo que cubren la mayor
parte de la producción nacional.
El resto corresponde a otros metales como
 antimonio, bismuto, cadmio, estaño, arsenico, mercurio,
molibdeno, selenio, indio y tungsteno.

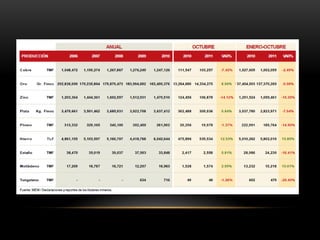

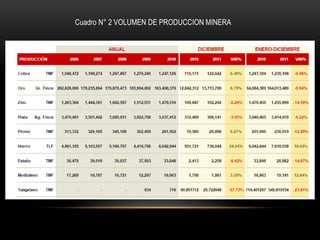

77. Cuadro N° 2 VOLUMEN DE PRODUCCION MINERA

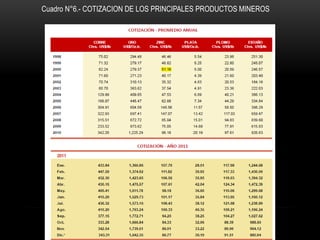

78. Cuadro N°6.- COTIZACION DE LOS PRINCIPALES PRODUCTOS MINEROS

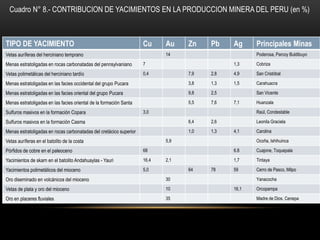

79. TIPO DE YACIMIENTO Cu Au Zn Pb Ag Principales Minas
Vetas auríferas del herciniano temprano 14 Poderosa, Parcoy Buldibuyo
Menas estratoligadas en rocas carbonatadas del pennsylvaniano 7 1,3 Cobriza
Vetas polimetálicas del herciniano tardío 0,4 7,9 2,8 4,9 San Cristóbal
Menas estratoligadas en las facies occidental del grupo Pucara 3,8 1,3 1,5 Carahuacra
Menas estratoligadas en las facies oriental del grupo Pucara 9,8 2,5 San Vicente
Menas estratoligadas en las facies oriental de la formación Santa 5,5 7,6 7,1 Huanzala
Sulfuros masivos en la formación Copara 3,0 Raúl, Condestable
Sulfuros masivos en la formación Casma 6,4 2,6 Leonila Graciela
Menas estratoligadas en rocas carbonatadas del cretácico superior 1,0 1,3 4,1 Carolina
Vetas auríferas en el batolito de la costa 5,9 Ocoña, Ishihuinca
Pórfidos de cobre en el paleoceno 68 6.8 Cuajone, Toquepala
Yacimientos de skarn en el batolito Andahuaylas - Yauri 16,4 2,1 1,7 Tintaya
Yacimientos polimetálicos del mioceno 5,0 64 78 59 Cerro de Pasco, Milpo
Oro diseminado en volcánicos del mioceno 30 Yanacocha
Vetas de plata y oro del mioceno 10 16,1 Orcopampa
Oro en placeres fluviales 35 Madre de Dios, Cenepa
Cuadro N° 8.- CONTRIBUCION DE YACIMIENTOS EN LA PRODUCCION MINERA DEL PERU (en %)

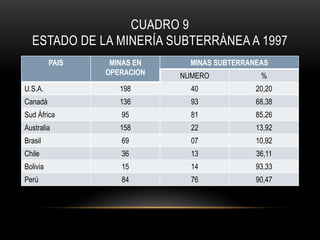

80. CUADRO 9
ESTADO DE LA MINERÍA SUBTERRÁNEA A 1997
PAIS MINAS EN
OPERACION
MINAS SUBTERRANEAS
NUMERO %
U.S.A. 198 40 20,20
Canadá 136 93 68,38
Sud África 95 81 85,26
Australia 158 22 13,92
Brasil 69 07 10,92
Chile 36 13 36,11
Bolivia 15 14 93,33
Perú 84 76 90,47

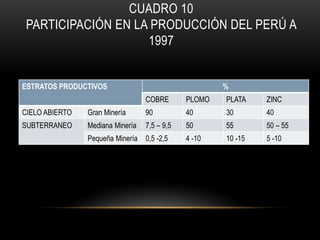

81. CUADRO 10
PARTICIPACIÓN EN LA PRODUCCIÓN DEL PERÚ A
1997
ESTRATOS PRODUCTIVOS %
COBRE PLOMO PLATA ZINC
CIELO ABIERTO Gran Minería 90 40 30 40
SUBTERRANEO Mediana Minería 7,5 – 9,5 50 55 50 – 55
Pequeña Minería 0,5 -2,5 4 -10 10 -15 5 -10

84. ACARI
AGUILA, EL
AIDA UNICA
ALGAMARCA
ALMACEN
ANDAYCHAGUA
ANTAMINA
ANTONIO DE POTO
