1. 18/06/2015
1
BALÍSTICA
FRANK ANGEL IGLESIAS RUIZ
PERITO BALISTISTICO
CONCEPTO DE BALISTICA
• Balística proviene del latín ballista,
especie de catapulta, del griego bállein
(arrojar), es la ciencia relativa a los
movimientos de los cuerpos lanzados al
espacio.
CLASIFICACIÓN
DE LA BALÍSTICA

2. 18/06/2015
2
BALISTICA
INTERIOR
BALISTICA
EXTERIOR
BALISTICA
DE EFECTOS
CLASIFICACIÓN
BALISTICA INTERIOR
• Estudia los fenómenos que ocurren en el interior
del arma, desde que la aguja del percutor golpea
la cápsula iniciadora del cartucho hasta que el
proyectil sale por la boca de fuego (ignición del
fulminante, deflagración de la pólvora, producción
de gases, movimiento del proyectil….)
BALÍSTICA INTERIOR
BALISTICA EXTERIOR
• Estudia los fenómenos que ocurren al proyectil
desde que abandona la boca de fuego del arma
hasta que impacta en el blanco o cae por su
propia inercia (fuerza propulsora de los gases,
resistencia del aire, atracción de la fuerza de
gravedad, velocidad, alcance, trayectoria…)
BALISTICA EXTERIOR

3. 18/06/2015
3
BALISTICA DE EFECTOS
• Estudia los efectos producidos en el blanco
impactado que pueden ser lesiones en
cuerpo humano (penetrantes, perforantes,
rozamientos), en vehículos e inmuebles
(orificios de ingreso, salida, reingreso,
impactos y trayectoria).
BALÍSTICA FORENSE
La Balística Forense, forma parte de la
balística general y es una ciencia
integrante de la disciplina criminalística
que estudia las armas de fuego, sus
cartuchos, proyectiles y casquillos, sus
efectos y fenómenos, con la finalidad de
aplicar estos conocimientos al auxilio de
las autoridades encargadas de la
administración de justicia.
BALISTICA IDENTIFICATIVA
• Estudia el proceso identificativo de las armas
en relación a las vainas percutidas y balas
disparadas…
Siendo la función principal desde el punto de
vista Criminalístico para la identificación del
autor así como del arma que se encuentra
incriminada en las investigaciones. La misma
que es efectuada mediante el estudio
microscópico comparativo

4. 18/06/2015
4
MICROSCOPIOS DE
COMPARACION
• ARMA, SE PUEDE DEFINIR COMO
MAQUINA, ARTEFACTO, INSTRUMENTO,
IDEADO PARA EL LANZAMIENTO DEL
PROYECTIL. APROVECHA LA FUERZA
PROPULSORA DE LOS GASES
PRODUCIDOS POR LA DEFLAGRACION
DE LA POLVORA.
ARMAS DE FUEGO

5. 18/06/2015
5
FABRICACION DEL CAÑON
La manufactura se inicia al taladrar de un extremo a otro una barra
maciza de acero, para convertirla en un tubo de determinada longitud,
puliéndose el interior, hasta lograr que la superficie quede
perfectamente lisa.
Luego se tallan las estrías en
espiral a lo largo del interior
del cañón, los espacios entre
una estría y otra hacen un
relieve que se denomina
"campo". Al conjunto de
campos y estrías se le
denomina "rayado",
constituyendo el factor más
importante en lo que se
refiere a la identificación de
las armas de fuego y de los
proyectiles.
ARMAS AUTOMATICAS
ARMAS SEMI-AUTOMATICAS
ARMAS DE REPETICION
ARMAS DE AVANCARGA
ARMAS DE RETROCARGA
A. DE GRUESO CALIBRE
A. DE MEDIANO CALIBRE
A. DE PEQUEÑO CALIBRE
ARMAS DE GUERRA
ARMAS DE CAZA
A. DE DEFENSA PERSONAL
ARMAS DE DEPORTE
ARMAS INDUSTRIALES
ARMAS SEMI INDUSTRIA
POR SU DESTINO
POR SU CALIBRE
POR SU SISTEMA
DE CARGA
POR SU
FUNCIONAMIENTO
POR SU
FABRICACION
CLASIFICACION
CLASIFICACION DE ARMAS DE FUEGO
1. POR SU DESTINO:
a. Armas de guerra:
- Pistolas ametralladoras.
- Fusiles
- Morteros etc.
b. Armas de caza:
- Carabina.
- Escopeta.
c. Armas de defensa personal:
Son de corto alcance y/o puño
- Pistolas.
- Revólveres.
d. Armas deportivas:
Son de uso deportivo:
- Carabina de tiro al blanco
- Escopeta de tiro al platillo

6. 18/06/2015
6
2. POR SU CALIBRE:
a. Armas de grueso calibre:
- Mayores a los 75 mm.
c. Armas de mediano calibre:
- Intermedias de 20 a 75 mm.
d. Armas de pequeño calibre:
- Menores de 20 mm.
3. POR SU SISTEMA DE CARGA:
a. Armas avancargas:
Son aquellas que se cargan por la boca del
cañón.
c. Armas de retrocarga:
Son las que se cargan por el extremo del cañón,
en general todas las modernas.
4. POR SU FUNCIONAMIENTO:
a. Armas automáticas:
Son aquellas que previo armado por una sola vez
y manteniendo presionado el disparador, ejecutan
el disparo continuo (ráfaga)
- Pistola ametralladora.
- Fusil.
b. Armas semi automáticas:
Son las que previo abastecimiento, rastrillaje y
posterior acción del dedo en el disparador
produce un solo disparo, imprescindible
presionar nuevamente el disparador para que
produzca un nuevo disparo.
- Pistolas de puño.
c. Armas de repetición:

7. 18/06/2015
7
5. POR SU FABRICACIÓN:
a. Armas industriales:
Son aquellas armas construidas industrialmente
(fabrica).
b. Armas semi industriales:
Son las construidas por técnicos, sin las
especificaciones técnicas y sin llevar un registro en
serie.
c. Armas Artesanales, hechizas o caseras:
Son las construidas en forma artesanal o casera, su
estructura no cuenta con la constitución adecuada.
- Trampero, chufla etc.
ARMAS INDUSTRIALES

8. 18/06/2015
8
PISTOLA
SEMIINDUSTRIAL
ARMAS ARTESANALES
TIPOS DE ARMAS DE FUEGO
Revólver, equipada con un cargador que contiene varias
cámaras, dentro de cada una de las cuales hay una bala.
Pistola, arma de fuego de corto alcance que, a
diferencia de otras armas portátiles, se dispara con una
sola mano.
Ametralladora, arma cuyas operaciones de carga,
extracción y disparo se llevan a cabo por mecanismos
automáticos, permitiendo el fuego continuo o sostenido
Fusil, cualquier arma de fuego cuyo cañón tenga en
su interior talladas estrías espirales que hagan girar
la bala al dispararla.

9. 18/06/2015
9
PISTOLAS
REVOLVERES
REVOLVERES

10. 18/06/2015
10
FUSIL
PISTOLA AMETRALLADORA
ESCOPETA Y OTRAS ARMAS
ARMAS NEUMÁTICAS

11. 18/06/2015
11
ARMAS
ARTESANALES
PARTES DEL
CARTUCHO
PROYECTIL
CASQUILLO
CARGA DE PROPULSION
FULMINANTE

12. 18/06/2015
12
EL CARTUCHO Y SU CLASIFICACION
A. POR SU SISTEMA DE PERCUSION:
Central, anular y espiga.
B. POR SU CALIBRE:
Grueso, mediano y pequeño
C. POR SU EMPLEO:
De guerra, de caza, de revólver o pistola, de
percusión anular ó 22”, de entrenamiento y
especiales
CARTUCHO DE PERCUSIÓN
CENTRAL
CARTUCHOS DE PERCUSIÓN
ANULAR

13. 18/06/2015
13
CARTUCHOS CON
PERCUSIÓN DE ESPIGA
POR SU CALIBRE
Esta clasificación, se basa en cuanto al diámetro
del arma que lo va a utilizar; siendo de tres
clases:
1. GRUESO CALIBRE.
Cartuchos cuyo proyectil presenta un diámetro
mayor a 75 mm.
2. MEDIANO CALIBRE.
Cartucho cuyo proyectil presenta un diámetro no
mayor de 75 mm. ni menor de 20 mm.
3. PEQUEÑO CALIBRE.
Cartuchos cuyo proyectil presenta un diámetro
menor a los 20mm.
POR SU EMPLEO
Esta tercera aplicación toma en cuenta la
aplicación que se la va a dar al cartucho:
1. DE GUERRA
Son aquellos cartuchos, diseñados para la
lucha o el combate y son de los siguientes tipos:
a. ORDINARIOS, esta clasificación esta
orientada por el material del que esta
compuesto sus balas, aquí tenemos:
a-1. Cartuchos de un elemento, macizas o
huecas (plomo, latón, cobre, acero, plástico,
etc.)

14. 18/06/2015
14
b. EXPLOSIVOS.
Cartuchos cuyo proyectil presenta carga
explosiva.
c. PERFORADORES.
Aquellos que presentan en el proyectil, núcleo de acero
y revestimiento de cobre diseñados para perforar placas de
acero, llevan un núcleo de material duro como acero
templado.
d. TRAZADORES.
Cartuchos cuyo proyectil lleva una composición pirotécnica
que despide una luz que sirve para guiar o corregir el tiro.
e. INCENDIARIOS.
Aquellos que en el proyectil llevan carga incendiaria.
f. FUMÍNIGENOS, IRRITANTES Y VECTORES
QUÍMICOS.
Aquellos cartuchos que contienen en el proyectil una
sustancia o compuesta, que al momento del disparo dejan o
liberan algún tipo de agente químico (humo, lacrimógeno,
irritante, asfixiante, etc).
2. DE CAZA.
Mayor, menor y narcotizantes

15. 18/06/2015
15
CARTUCHO PARA ESCOPETA
BALA O PROYECTIL
Se entiende por bala o proyectil a
cualquier cuerpo arrojadizo,
especialmente compacto, poco
deformable y muy duro, lanzado con
un arma de fuego, que es de diversos
tamaños y de forma esférica o
cilíndrico-ojival, generalmente de
plomo o hierro.
PARTES DEL
PROYECTIL
NUCLEO
ENVUELTA CUERPO
BASE
OJIVA
COMPONENTES
DEL PROYECTIL

16. 18/06/2015
16
TIPOS DE PROYECTILES
• POR LA FUNCION QUE SE LE DA: Ordinarias,
deportivas, perforantes, incendiarias, trazadoras,
etc.
• POR LOS ELEMENTOS QUE LA COMPONEN: balas
de un elemento, macizas o huecas (plomo, latón,
cobre, acero, plástico, etc.); de dos elementos, las
que tienen envuelta y núcleo, que son las más
comunes; y de tres o mas elementos, siendo éstas
desarrolladas por los diferentes fabricantes
teniendo usos y formas de lo más variados y de
difícil subclasificación.
TIPOS DE PROYECTILES
• POR LA FORMA DEL CUERPO DE LA BALA:
Lisas, ranuradas, moleteadas y entalladas.
• POR LA FORMA GEOMETRICA:
Atendiendo a su cuerpo pueden ser esféricas,
cilíndricas, cilíndrico-cónicas, cilíndrico-ojivales,
cilíndrico-ojivales agudas y cónicas-cilíndrico-
ojivales (aerodinámicas). Atendiendo a su punta
pueden ser de punta roma, plana, hueca y
blandas. Por la forma del culote pueden ser
talonadas, huecas, troncónicas y perforadas.
CASQUILLO O VAINA
Se entiende por casquillo o vaina al cilindro
metálico o semi metálico, recipiente en forma de
tubo (tronco-cónico), en cuyo interior va la pólvora
propulsora y la cápsula iniciadora (fulminante),
sujetando fuertemente la bala en su lado abierto.
La gran mayoría de los casquillos o vainas actuales
están fabricadas del denominado "latón militar",
seguidamente el metal más usado es el acero
latonado, el acero y en menor medida el aluminio;
se le considera el elemento más importante del
cartucho.

17. 18/06/2015
17
PARTES DEL CASQUILLO
PRINCIPALES
SECUNDARIOS
TIPOS DE CASQUILLOS
• POR EL MATERIAL DE SU CONSTITUCIÓN:
Metálicas, semimetálicas y plásticas.
• POR EL TIPO DE PERCUSIÓN:
Percusión central, percusión anular y espiga.
 POR SU FORMA
EXTERIOR:
 Cilíndricas (c-1),
cilíndricas entalladas
 (c-2),
 Cilíndricas golleteadas (c-
3),
 Cónicas (c-4) y
 Cónicas golleteadas (c-5).
APARATO DE CEBA O FULMINANTE
El aparato de ceba o fulminante también
denominado cápsula iniciadora (pistón), es la
parte del cartucho donde se aloja la sustancia
iniciadora encargada de comenzar la ignición.
Esta especie de bomba diminuta contiene un
fulminante (mezcla química altamente
explosiva) que produce una deflagración al ser
golpeada.
Esta pequeña explosión provoca una llamarada
que comunica el fuego a la carga de pólvora
iniciando una reacción química que la convierte
en gas, debido a la expansión de los gases,
esta reacción, produce un aumento de volumen
que se traduce en presión que impulsará a la
bala.

18. 18/06/2015
18
PARTES DEL FULMINANTE
CARGA DE PROYECCIÓN
• La pólvora o carga de proyección, es el
propelente o carga propulsora del cartucho,
cuya misión es impulsar a la bala,
facilitándole el empuje necesario para que
esta recorra su trayectoria.
• Antiguamente, la denominada pólvora negra
estaba compuesta por una mezcla íntima de
salitre, carbón y azufre. La fórmula más
antigua que se conoce data del siglo XIII, se
le atribuye al monje franciscano inglés Roger
Bacón que nos dio las siguientes
proporciones: 41% de salitre, 29,5% de
carbón y 29,5% de azufre.
LA
IDENTIFICACIÓN
EN BALÍSTICA
FORENSE

19. 18/06/2015
19
Disciplina, encargada de la
identificación de las armas de fuego y su
munición:
– Identificación general del arma
– Identificación particular del arma
– Identificación de la munición
Balística Identificativa o de
Comparación de las armas de
fuego y municiones
 CLASE: De fuego, fogueo, fabricación casera
 TIPO: Revólver,pistola,carabina, escopeta, etc.
 MARCA: Nombrecomercial del arma
 MODELO: Establecido por el fabricante
 CALIBRE: Calibramiento del tubo cañón
 Nº DE SERIE: Nº de registro del arma
 FABRICACIÓN: Lugar
 ACABADO: Pavonado, cromado, etc.
 Nº DE PIEZA: Nº interno
 CAÑÓN DEL ARMA: Longitud,rayado, análisis químico
IDENTIFICACIÓN GENERAL DE LAS ARMAS
 FUNCIONAMIENTO: Para establecer si fue empleada
 CONSERVACIÓN: Para saber su estado de
mantenimiento.
 DISPAROS EXPERIMENTALES: Necesarios para
obtener las marcas dejadas por el arma en los
casquillos y proyectiles
 ANÁLISIS QUÍMICOS: Para establecer si el arma fue
utilizada
 Nº DE REGISTRO Y PIEZA: Números internos
establecidos por el fabricante y que son necesarios
cuando el número de serie ha sido erradicado
IDENTIFICACIÓN PARTICULAR DE LAS ARMAS

20. 18/06/2015
20
IDENTIFICACIÓNDE LA
MUNICIÓN
CARTUCHOS
• Estructura
• Marca
• Calibre
• Tipo
• País fabricante
• Acabado
• Estado conservación
y funcionamiento
• Características carga
proyección.
IDENTIFICACIÓNDE LA
MUNICIÓN
PROYECTILES
• Estructura
• Forma
• Calibre
• Peso
• Tipo de arma usada
• País fabricante
• Acabado
• Rayado helicoidal
IDENTIFICACIÓNDE LA
MUNICIÓN
CASQUILLOS
• Estructura
• Marca
• Calibre
• Peso
• Tipo de arma usada
• País fabricante
• Acabado

21. 18/06/2015
21
DISPAROS
EXPERIMENTALES
Elección de la munición
Cantidad de la munición
Recuperación de los proyectiles
DISPAROS DE
REFERENCIA
Para realizar el estudio comparativo, es indispensable que
se obtenga el proyectil de comparación sin que presente
deformaciones ni aplastamientos, es decir intactos, a fin de
que sean analizados microscópicamente.
La reducción de la velocidad será mejor utilizada si
empleamos un fluido denso como un cilindro con agua o un
cajón con algodón.

22. 18/06/2015
22
CILINDRO RECUPERADOR HIDRÁULICO
CILINDRO RECUPERADOR HIDRÁULICO
ESTUDIO MICROSCOPICO COMPARATIVO
De todos los procedimientos técnico-científicos de
identificación individual de municiones de armas de fuego, el
más versátil y rico en posibilidades prácticas para su uso por el
perito es el Microscopio Comparador, cuyas vistas pueden ser
fotografiadas o filmadas en forma simultanea, en homologación
o yuxtaposición de dos objetos comparados.

23. 18/06/2015
23
REGION A TRABAJAR EN UN PROYECTIL
HOMOLOGACIÓN DE PROYECTILES

24. 18/06/2015
24

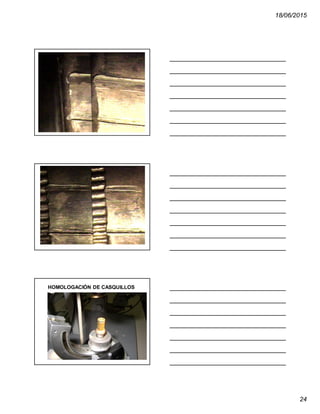

HOMOLOGACIÓN DE CASQUILLOS

25. 18/06/2015
25

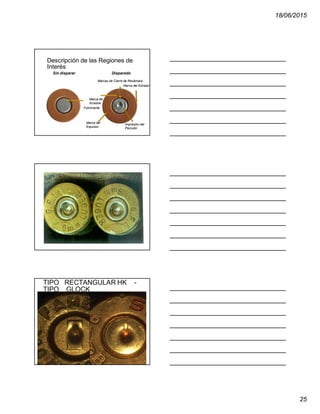

Descripción de las Regiones de
Interés
Impresión del
Percutor
Sin disparar Dísparado
Fulminante
Marca del
Expulsor
Marcas de Cierre de Recámara
Marca de
Arrastre
Marca del Extrator
TIPO RECTANGULAR HK -
TIPO GLOCK

26. 18/06/2015
26
Percusión anular – circular cal. 22”
Protocolos de Posicionamiento para marcas de cierre
Lisa
Circular
GranularArcos
Paralelas
Cruzada
Adquiriendo impresiones de percutor
central

27. 18/06/2015
27
HOMOLOGACIÓN DE CASQUILLOS DE PERCUSIÓN
ANULAR

28. 18/06/2015
28
CARACTERÍSTICAS DEL
DISPARO
TODO DISPARO
• ORIFICIO DE
ENTRADA
• ZONA EROSIVA
CONTUSIVA
• ANILLO DE FISCH
CORTA DISTANCIA
• ZONA DE
CHAMUSCAMIENTO
• ZONA DE
AHUMAMIENTO
• ZONA DE TATUAJE
- FALSO TATUAJE
(SEUDO)
- TATUAJE
PROPIAMENTE DICHO
FUNCIONES DEL PERITO
• ESTUDIO DE LAS ARMAS
• CARTUCHOS, PROYECTILES, CASQUILLOS,
FRAGMENTOS
• ANALISIS QUIMICO (RESTAURACION DE NUMEROS)
• ESTUDIO MICROSCOPICO
• INSPECCION BALISTICA
• DISPAROS EXPERIMENTALES
• DILIGENCIAS DE RECONSTRUCCION
• TRAYECTORIA
