1. PRESENTA POR :
• VILLALTA APAZA, Edwin A.
• FERNANDEZ ARIAS, José L.
• ALEJO PIZARRO, Juan
•MAMANI PACO, Daniel
TEMA : TIPOS DE CARTUCHOS POR CALIBRES
PUNO - PERÚ
2007
TRABAJO ENCARGADO

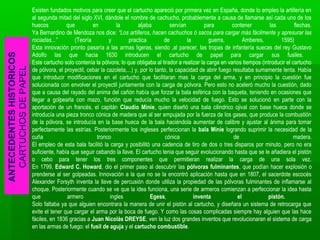

2. ANTECEDENTESHISTORICOS
CARTUCHOSDEPAPEL
Existen fundados motivos para creer que el cartucho apareció por primera vez en España, donde lo empleo la artillería en
al segunda mitad del siglo XVI, dándole el nombre de cachucho, probablemente a causa de llamarse así cada uno de los
huecos que en la aljaba servían para contener las flechas.
Ya Bernardino de Mendoza nos dice: “Los artilleros, hacen cachuchos ó sacos para cargar más fácilmente y apresurar las
rociadas...” (Teoría y practica de la guerra, Amberes, 1595)
Esta innovación pronto pasaría a las armas ligeras, siendo ,al parecer, las tropas de infantería suecas del rey Gustavo
Adolfo las que hacia 1630 introducen el cartucho de papel para cargar sus fusiles.
Este cartucho solo contenía la pólvora, lo que obligaba al tirador a realizar la carga en varios tiempos (introducir el cartucho
de pólvora, el proyectil, cebar la cazoleta,...) y, por lo tanto, la capacidad de abrir fuego resultaba sumamente lenta. Había
que introducir modificaciones en el cartucho que facilitaran mas la carga del arma, y en principio la cuestión fue
solucionada con envolver el proyectil juntamente con la carga de pólvora. Pero esto no aceleró mucho la cuestión, dado
que a causa del rayado del anima del cañón había que forzar la bala esférica con la baqueta, teniendo en ocasiones que
llegar a golpearla con mazo, función que reducía mucho la velocidad de fuego. Esto se solucionó en parte con la
aportación de un francés, el capitán Claudio Minie, quien diseñó una bala cilindrico ojival con base hueca donde se
introducía una pieza tronco cónica de madera que al ser empujada por la fuerza de los gases, que produce la combustión
de la pólvora, se introducía en la base hueca de la bala haciéndola aumentar de calibre y ajustar al ánima para tomar
perfectamente las estrías. Posteriormente los ingleses perfeccionan la bala Minie logrando suprimir la necesidad de la
cuña tronco cónica de madera.
El empleo de esta bala facilitó la carga y posibilitó una cadencia de tiro de dos o tres disparos por minuto, pero no era
suficiente, había que seguir cebando la llave. El cartucho tenia que seguir evolucionando hasta que se le añadiera el pistón
o cebo para tener los tres componentes que permitieran realizar la carga de una sola vez.
En 1799, Edward C. Howard, dio el primer paso al descubrir las pólvoras fulminantes, que podían hacer explosión o
prenderse al ser golpeadas. Innovación a la que no se la encontró aplicación hasta que en 1807, el sacerdote escocés
Alexander Forsyth inventa la llave de percusión donde utiliza la propiedad de las pólvoras fulminantes de inflamarse al
choque. Posteriormente cuando se ve que la idea funciona, una serie de armeros comienzan a perfeccionar la idea hasta
que armero ingles Egess, inventa el pistón.
Solo faltaba ya que alguien encontrara la manera de unir el pistón al cartucho, y diseñara un sistema de retrocarga que
evite el tener que cargar el arma por la boca de fuego. Y como las cosas complicadas siempre hay alguien que las hace
fáciles, en 1836 gracias a Juan Nicolás DREYSE, ven la luz dos grandes inventos que revolucionaran el sistema de carga
en las armas de fuego: el fusil de aguja y el cartucho combustible.

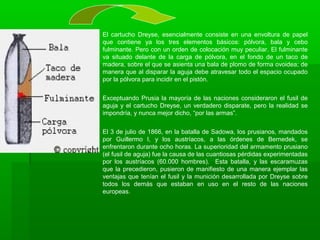

3. El cartucho Dreyse, esencialmente consiste en una envoltura de papel
que contiene ya los tres elementos básicos: pólvora, bala y cebo
fulminante. Pero con un orden de colocación muy peculiar. El fulminante
va situado delante de la carga de pólvora, en el fondo de un taco de
madera, sobre el que se asienta una bala de plomo de forma ovoidea; de
manera que al disparar la aguja debe atravesar todo el espacio ocupado
por la pólvora para incidir en el pistón.
Exceptuando Prusia la mayoría de las naciones consideraron el fusil de
aguja y el cartucho Dreyse, un verdadero disparate, pero la realidad se
impondría, y nunca mejor dicho, “por las armas”.
El 3 de julio de 1866, en la batalla de Sadowa, los prusianos, mandados
por Guillermo I, y los austríacos, a las órdenes de Bernedek, se
enfrentaron durante ocho horas. La superioridad del armamento prusiano
(el fusil de aguja) fue la causa de las cuantiosas pérdidas experimentadas
por los austríacos (60.000 hombres). Esta batalla, y las escaramuzas
que la precedieron, pusieron de manifiesto de una manera ejemplar las
ventajas que tenían el fusil y la munición desarrollada por Dreyse sobre
todos los demás que estaban en uso en el resto de las naciones
europeas.

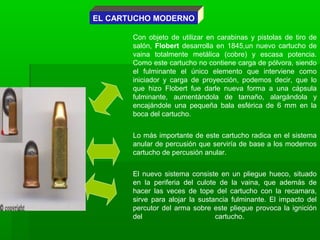

4. EL CARTUCHO MODERNO
Con objeto de utilizar en carabinas y pistolas de tiro de
salón, Flobert desarrolla en 1845,un nuevo cartucho de
vaina totalmente metálica (cobre) y escasa potencia.
Como este cartucho no contiene carga de pólvora, siendo
el fulminante el único elemento que interviene como
iniciador y carga de proyección, podemos decir, que lo
que hizo Flobert fue darle nueva forma a una cápsula
fulminante, aumentándola de tamaño, alargándola y
encajándole una pequeña bala esférica de 6 mm en la
boca del cartucho.
Lo más importante de este cartucho radica en el sistema
anular de percusión que serviría de base a los modernos
cartucho de percusión anular.
El nuevo sistema consiste en un pliegue hueco, situado
en la periferia del culote de la vaina, que además de
hacer las veces de tope del cartucho con la recamara,
sirve para alojar la sustancia fulminante. El impacto del
percutor del arma sobre este pliegue provoca la ignición
del cartucho.

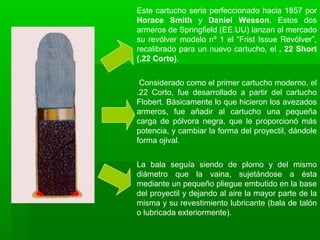

5. Este cartucho seria perfeccionado hacia 1857 por
Horace Smith y Daniel Wesson. Estos dos
armeros de Springfield (EE.UU) lanzan al mercado
su revólver modelo nº 1 el “Frist Issue Revólver”,
recalibrado para un nuevo cartucho, el . 22 Short
(.22 Corto).
Considerado como el primer cartucho moderno, el
.22 Corto, fue desarrollado a partir del cartucho
Flobert. Básicamente lo que hicieron los avezados
armeros, fue añadir al cartucho una pequeña
carga de pólvora negra, que le proporcionó más
potencia, y cambiar la forma del proyectil, dándole
forma ojival.
La bala seguía siendo de plomo y del mismo
diámetro que la vaina, sujetándose a ésta
mediante un pequeño pliegue embutido en la base
del proyectil y dejando al aire la mayor parte de la
misma y su revestimiento lubricante (bala de talón
o lubricada exteriormente).

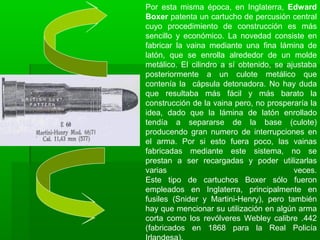

6. Por esta misma época, en Inglaterra, Edward
Boxer patenta un cartucho de percusión central
cuyo procedimiento de construcción es más
sencillo y económico. La novedad consiste en
fabricar la vaina mediante una fina lámina de
latón, que se enrolla alrededor de un molde
metálico. El cilindro a sí obtenido, se ajustaba
posteriormente a un culote metálico que
contenía la cápsula detonadora. No hay duda
que resultaba más fácil y más barato la
construcción de la vaina pero, no prosperaría la
idea, dado que la lámina de latón enrollado
tendía a separarse de la base (culote)
producendo gran numero de interrupciones en
el arma. Por si esto fuera poco, las vainas
fabricadas mediante este sistema, no se
prestan a ser recargadas y poder utilizarlas
varias veces.
Este tipo de cartuchos Boxer sólo fueron
empleados en Inglaterra, principalmente en
fusiles (Snider y Martini-Henry), pero también
hay que mencionar su utilización en algún arma
corta como los revólveres Webley calibre .442
(fabricados en 1868 para la Real Policía

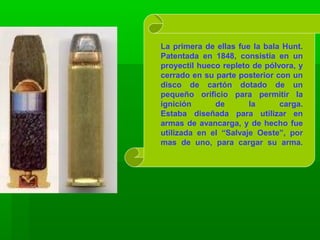

7. La primera de ellas fue la bala Hunt.
Patentada en 1848, consistía en un
proyectil hueco repleto de pólvora, y
cerrado en su parte posterior con un
disco de cartón dotado de un
pequeño orificio para permitir la
ignición de la carga.
Estaba diseñada para utilizar en
armas de avancarga, y de hecho fue
utilizada en el “Salvaje Oeste”, por
mas de uno, para cargar su arma.

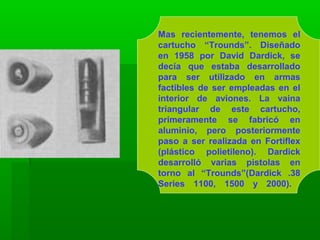

8. Mas recientemente, tenemos el
cartucho “Trounds”. Diseñado
en 1958 por David Dardick, se
decía que estaba desarrollado
para ser utilizado en armas
factibles de ser empleadas en el
interior de aviones. La vaina
triangular de este cartucho,
primeramente se fabricó en
aluminio, pero posteriormente
paso a ser realizada en Fortiflex
(plástico polietileno). Dardick
desarrolló varias pistolas en
torno al “Trounds”(Dardick .38
Series 1100, 1500 y 2000).

9. Como broche final, nos resta
mencionar el cartucho combustible
desarrollado en 1983, por la H&K para
el fusil “G-11”.
Lo más destacable de ésta munición
de reducidas dimensiones (34 mm de
longitud), es la ausencia de vaina y su
forma rectangular. Todos los
componentes del cartucho, a
excepción del proyectil, son
combustibles, no dejando residuos en
el arma. La bala ojival de forma
puntiaguda y calibre 4,7 mm, conserva
su velocidad a larga distancias,
ofreciendo una penetración en
profundidad a distancias superiores a
los 600 m

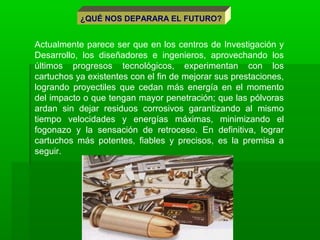

10. Actualmente parece ser que en los centros de Investigación y
Desarrollo, los diseñadores e ingenieros, aprovechando los
últimos progresos tecnológicos, experimentan con los
cartuchos ya existentes con el fin de mejorar sus prestaciones,
logrando proyectiles que cedan más energía en el momento
del impacto o que tengan mayor penetración; que las pólvoras
ardan sin dejar residuos corrosivos garantizando al mismo
tiempo velocidades y energías máximas, minimizando el
fogonazo y la sensación de retroceso. En definitiva, lograr
cartuchos más potentes, fiables y precisos, es la premisa a
seguir.
¿QUÉ NOS DEPARARA EL FUTURO?

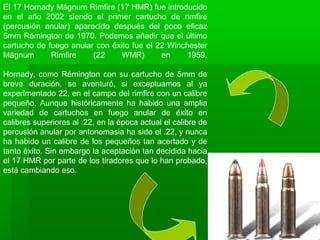

11. El 17 Hornady Mágnum Rimfire (17 HMR) fue introducido
en el año 2002 siendo el primer cartucho de rimfire
(percusión anular) aparecido después del poco eficaz
5mm Rémington de 1970. Podemos añadir que el último
cartucho de fuego anular con éxito fue el 22 Winchester
Mágnum Rimfire (22 WMR) en 1959.
Hornady, como Rémington con su cartucho de 5mm de
breve duración, se aventuró, si exceptuamos al ya
experimentado 22, en el campo del rimfire con un calibre
pequeño. Aunque históricamente ha habido una amplia
variedad de cartuchos en fuego anular de éxito en
calibres superiores al .22, en la época actual el calibre de
percusión anular por antonomasia ha sido el .22, y nunca
ha habido un calibre de los pequeños tan acertado y de
tanto éxito. Sin embargo la aceptación tan decidida hacia
el 17 HMR por parte de los tiradores que lo han probado,
está cambiando eso.

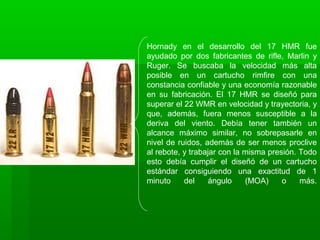

12. Hornady en el desarrollo del 17 HMR fue
ayudado por dos fabricantes de rifle, Marlin y
Ruger. Se buscaba la velocidad más alta
posible en un cartucho rimfire con una
constancia confiable y una economía razonable
en su fabricación. El 17 HMR se diseñó para
superar el 22 WMR en velocidad y trayectoria, y
que, además, fuera menos susceptible a la
deriva del viento. Debía tener también un
alcance máximo similar, no sobrepasarle en
nivel de ruidos, además de ser menos proclive
al rebote, y trabajar con la misma presión. Todo
esto debía cumplir el diseñó de un cartucho
estándar consiguiendo una exactitud de 1
minuto del ángulo (MOA) o más.

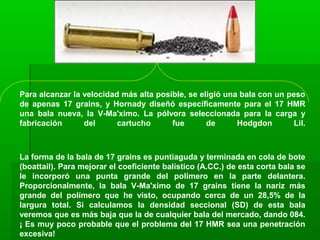

13. Para alcanzar la velocidad más alta posible, se eligió una bala con un peso
de apenas 17 grains, y Hornady diseñó específicamente para el 17 HMR
una bala nueva, la V-Ma'ximo. La pólvora seleccionada para la carga y
fabricación del cartucho fue de Hodgdon Lil.
La forma de la bala de 17 grains es puntiaguda y terminada en cola de bote
(boattail). Para mejorar el coeficiente balístico (A.CC.) de esta corta bala se
le incorporó una punta grande del polímero en la parte delantera.
Proporcionalmente, la bala V-Ma'ximo de 17 grains tiene la nariz más
grande del polímero que he visto, ocupando cerca de un 28,5% de la
largura total. Si calculamos la densidad seccional (SD) de esta bala
veremos que es más baja que la de cualquier bala del mercado, dando 084.
¡ Es muy poco probable que el problema del 17 HMR sea una penetración
excesiva!

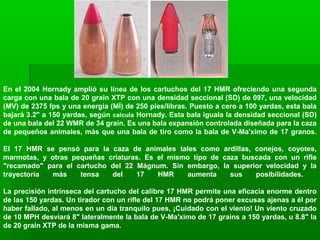

14. En el 2004 Hornady amplió su línea de los cartuchos del 17 HMR ofreciendo una segunda
carga con una bala de 20 grain XTP con una densidad seccional (SD) de 097, una velocidad
(MV) de 2375 fps y una energia (MÍ) de 250 pies/libras. Puesto a cero a 100 yardas, esta bala
bajará 3.2" a 150 yardas, según calcula Hornady. Esta bala iguala la densidad seccional (SD)
de una bala del 22 WMR de 34 grain. Es una bala expansión controlada diseñada para la caza
de pequeños animales, más que una bala de tiro como la bala de V-Ma'ximo de 17 granos.
El 17 HMR se pensó para la caza de animales tales como ardillas, conejos, coyotes,
marmotas, y otras pequeñas criaturas. Es el mismo tipo de caza buscada con un rifle
"recamado" para el cartucho del 22 Mágnum. Sin embargo, la superior velocidad y la
trayectoria más tensa del 17 HMR aumenta sus posibilidades.
La precisión intrínseca del cartucho del calibre 17 HMR permite una eficacia enorme dentro
de las 150 yardas. Un tirador con un rifle del 17 HMR no podrá poner excusas ajenas a él por
haber fallado, al menos en un día tranquilo pues, ¡Cuidado con el viento! Un viento cruzado
de 10 MPH desviará 8" lateralmente la bala de V-Ma'ximo de 17 grains a 150 yardas, u 8.8" la
de 20 grain XTP de la misma gama.

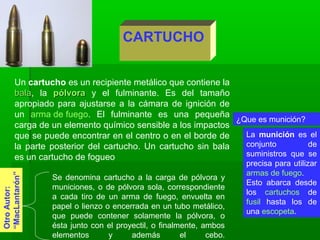

15. CARTUCHO
Un cartucho es un recipiente metálico que contiene la
balabala, la pólvorapólvora y el fulminante. Es del tamaño
apropiado para ajustarse a la cámara de ignición de
un arma de fuego. El fulminante es una pequeña
carga de un elemento químico sensible a los impactos
que se puede encontrar en el centro o en el borde de
la parte posterior del cartucho. Un cartucho sin bala
es un cartucho de fogueo
OtroAutor:
“MacLantarón”
Se denomina cartucho a la carga de pólvora y
municiones, o de pólvora sola, correspondiente
a cada tiro de un arma de fuego, envuelta en
papel o lienzo o encerrada en un tubo metálico,
que puede contener solamente la pólvora, o
ésta junto con el proyectil, o finalmente, ambos
elementos y además el cebo.
La munición es el
conjunto de
suministros que se
precisa para utilizar
armas de fuego.
Esto abarca desde
los cartuchos de
fusil hasta los de
una escopeta.
¿Que es munición?

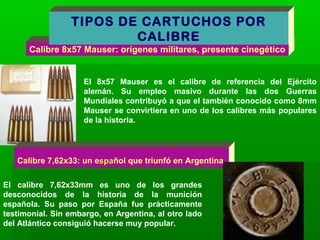

16. Calibre 8x57 Mauser: orígenes militares, presente cinegético
El 8x57 Mauser es el calibre de referencia del Ejército
alemán. Su empleo masivo durante las dos Guerras
Mundiales contribuyó a que el también conocido como 8mm
Mauser se convirtiera en uno de los calibres más populares
de la historia.
TIPOS DE CARTUCHOS POR
CALIBRE
Calibre 7,62x33: un espaspañol que triunfó en Argentina
El calibre 7,62x33mm es uno de los grandes
desconocidos de la historia de la munición
española. Su paso por España fue prácticamente
testimonial. Sin embargo, en Argentina, al otro lado
del Atlántico consiguió hacerse muy popular.

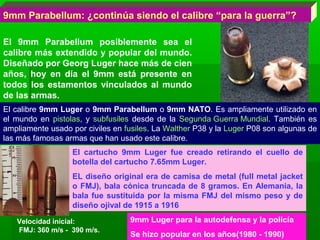

17. 9mm Parabellum: ¿continúa siendo el calibre “para la guerra”?
El 9mm Parabellum posiblemente sea el
calibre más extendido y popular del mundo.
Diseñado por Georg Luger hace más de cien
años, hoy en día el 9mm está presente en
todos los estamentos vinculados al mundo
de las armas.
El calibre 9mm Luger o 9mm Parabellum o 9mm NATO. Es ampliamente utilizado en
el mundo en pistolas, y subfusiles desde de la Segunda Guerra Mundial. También es
ampliamente usado por civiles en fusiles. La Walther P38 y la Luger P08 son algunas de
las más famosas armas que han usado este calibre.
El cartucho 9mm Luger fue creado retirando el cuello de
botella del cartucho 7.65mm Luger.
EL diseño original era de camisa de metal (full metal jacket
o FMJ), bala cónica truncada de 8 gramos. En Alemania, la
bala fue sustituida por la misma FMJ del mismo peso y de
diseño ojival de 1915 a 1916
Velocidad inicial:
FMJ: 360 m/s - 390 m/s.
9mm Luger para la autodefensa y la policía
Se hizo popular en los años(1980 - 1990)
9mm Luger para la autodefensa y la policía
Se hizo popular en los años(1980 - 1990)

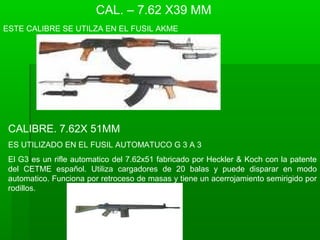

18. CAL. – 7.62 X39 MM
ESTE CALIBRE SE UTILZA EN EL FUSIL AKME
CALIBRE. 7.62X 51MM
ES UTILIZADO EN EL FUSIL AUTOMATUCO G 3 A 3
El G3 es un rifle automatico del 7.62x51 fabricado por Heckler & Koch con la patente
del CETME español. Utiliza cargadores de 20 balas y puede disparar en modo
automatico. Funciona por retroceso de masas y tiene un acerrojamiento semirigido por
rodillos.

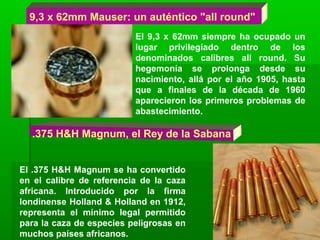

19. 9,3 x 62mm Mauser: un auténtico "all round"
El 9,3 x 62mm siempre ha ocupado un
lugar privilegiado dentro de los
denominados calibres all round. Su
hegemonía se prolonga desde su
nacimiento, allá por el año 1905, hasta
que a finales de la década de 1960
aparecieron los primeros problemas de
abastecimiento.
.375 H&H Magnum, el Rey de la Sabana
El .375 H&H Magnum se ha convertido
en el calibre de referencia de la caza
africana. Introducido por la firma
londinense Holland & Holland en 1912,
representa el mínimo legal permitido
para la caza de especies peligrosas en
muchos países africanos.

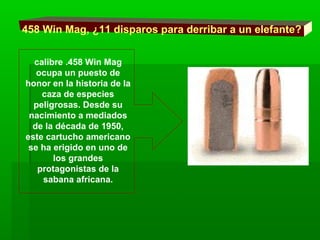

20. 458 Win Mag, ¿11 disparos para derribar a un elefante?
calibre .458 Win Mag
ocupa un puesto de
honor en la historia de la
caza de especies
peligrosas. Desde su
nacimiento a mediados
de la década de 1950,
este cartucho americano
se ha erigido en uno de
los grandes
protagonistas de la
sabana africana.

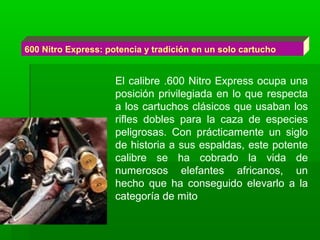

21. 600 Nitro Express: potencia y tradición en un solo cartucho
El calibre .600 Nitro Express ocupa una
posición privilegiada en lo que respecta
a los cartuchos clásicos que usaban los
rifles dobles para la caza de especies
peligrosas. Con prácticamente un siglo
de historia a sus espaldas, este potente
calibre se ha cobrado la vida de
numerosos elefantes africanos, un
hecho que ha conseguido elevarlo a la
categoría de mito

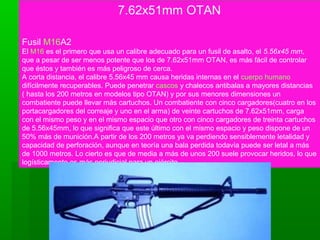

22. 7.62x51mm OTAN
Fusil M16A2
El M16 es el primero que usa un calibre adecuado para un fusil de asalto, el 5.56x45 mm,
que a pesar de ser menos potente que los de 7.62x51mm OTAN, es más fácil de controlar
que éstos y también es más peligroso de cerca.
A corta distancia, el calibre 5.56x45 mm causa heridas internas en el cuerpo humano
difícilmente recuperables. Puede penetrar cascos y chalecos antibalas a mayores distancias
( hasta los 200 metros en modelos tipo OTAN) y por sus menores dimensiones un
combatiente puede llevar más cartuchos. Un combatiente con cinco cargadores(cuatro en los
portacargadores del correaje y uno en el arma) de veinte cartuchos de 7.62x51mm, carga
con el mismo peso y en el mismo espacio que otro con cinco cargadores de treinta cartuchos
de 5.56x45mm, lo que significa que este último con el mismo espacio y peso dispone de un
50% más de munición.A partir de los 200 metros ya va perdiendo sensiblemente letalidad y
capacidad de perforación, aunque en teoría una bala perdida todavía puede ser letal a más
de 1000 metros. Lo cierto es que de media a más de unos 200 suele provocar heridos, lo que
logísticamente es más perjudicial para un ejército.
