DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
DESARROLLO DEL APRENDIZAJE
UNIDAD I
CARTUCHERIA
EL CARTUCHO.-
Orígenes.- La palabra cartucho proviene del vocablo italiano cartoccio, la que a
su vez se deriva del latín carta, y cuyo significado es “papel”. El hecho tiene su
origen a fines del siglo XVIII, cuando de los cartuchos iníciales fueron elaborados
de papel los que solo contenían la carga de pólvora, llevando los objetos de
proyección (balas) por separado: posteriormente la bala fue unida al cartucho de
papel, el que se introducía por la boca del cañón de las rudimentarias armas de
avancarga.
Existen motivos para creer que el cartucho apareció por primera vez en España,
donde fue empleado por la artillería en la segunda mitad del siglo XVI, dándole el
nombre de cartucho, probablemente a causa de llamarse así cada uno de los
huecos que en la aljaba, servían para contener las flechas.
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
Esta innovación pronto pasaría a las armas ligeras, introdujeron el cartucho de
papel para cargar sus fusiles. Este cartucho solo contenía pólvora, lo que obligaba
al tirador a realizar la carga en varios tiempos (introducir el cartucho de pólvora, el
proyectil, y cebar la cazoleta), por lo tanto la capacidad de abrir fuego resultaba
sumamente lenta.

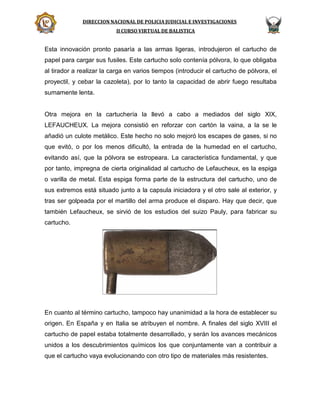

Otra mejora en la cartuchería la llevó a cabo a mediados del siglo XIX,
LEFAUCHEUX. La mejora consistió en reforzar con cartón la vaina, a la se le
añadió un culote metálico. Este hecho no solo mejoró los escapes de gases, si no
que evitó, o por los menos dificultó, la entrada de la humedad en el cartucho,
evitando así, que la pólvora se estropeara. La característica fundamental, y que
por tanto, impregna de cierta originalidad al cartucho de Lefaucheux, es la espiga
o varilla de metal. Esta espiga forma parte de la estructura del cartucho, uno de
sus extremos está situado junto a la capsula iniciadora y el otro sale al exterior, y
tras ser golpeada por el martillo del arma produce el disparo. Hay que decir, que
también Lefaucheux, se sirvió de los estudios del suizo Pauly, para fabricar su
cartucho.
En cuanto al término cartucho, tampoco hay unanimidad a la hora de establecer su
origen. En España y en Italia se atribuyen el nombre. A finales del siglo XVIII el
cartucho de papel estaba totalmente desarrollado, y serán los avances mecánicos
unidos a los descubrimientos químicos los que conjuntamente van a contribuir a
que el cartucho vaya evolucionando con otro tipo de materiales más resistentes.
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
F. LANZA en su manual de cartuchería presentó un grafico en el que se ve la
evolución del cartucho.
Así, en 1.812 la bala del cartucho de papel pasa de ser esférica a convertirse en
ojival con la carga de pólvora de papel de características altamente inflamables.
En 1.820 se emplean iniciadores separados del cartucho, la vaina es la precursora
de las vainas de metal. Aunque el desarrollo pleno de este cartucho llegó en
1.848. En 1828 aparece un cartucho totalmente metálico con iniciador
incorporado, a pesar del avance, no logró eclipsar el cartucho de 1.820.
En 1.836 vio la luz el cartucho de aguja, que perduró gran parte del siglo XX. En
1.845 encontramos el cartucho de percusión anular. En 1.858 se desarrolla el
cartucho metálico con iniciador interior y de percusión central. Este es ya el
cartucho moderno. Y finalmente en 1.868 nos encontramos el cartucho de
percusión central con vaina ranurada.
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
El cartucho metálico moderno comienza a fraguarse entre los años 1845 y 1858,
con la incorporación de la percusión anular y la percusión central,
respectivamente. La percusión central fue desarrolla por el francés FLOBERT. El
sistema de Flobert se estructura sobre una vaina totalmente metálica,
concretamente de cobre. El fulminante, que también cumple la función de carga de
proyección, se introduce en el culote de la vaina, ocupando toda su área.
Es decir, el fulminante tiene una doble función: actúa como
activador y como carga de proyección. Fue un cartucho de
potencia más bien escasa, y a pesar de ello gozó de gran
popularidad. Lo Perfeccionó SMITH Y WESSON. El sistema
anular tiene como ventaja que la aguja percutora puede
“picar” en cualquier punto del culote de la bala.
Cierto es, que la aparición de este sistema parecía definitivo, pero nada más lejos
de la realidad. Los cartuchos precisaban cada vez más potencia (a más potencia,
más carga de proyección se precisa). Esto suponía que la carga de proyección
tenía que aumentar, y para adquirir más potencia en el cartucho de percusión
anular, había que aumentar el grosor del culote de la vaina para aguantar más
carga. Este aumento de grosor del latón del culoto impedía que la aguja percutora
pudiera alcanzar la carga de proyección para iniciar el disparo.
Por lo tanto, el disparo no se podía realizar. Este problema se solucionó con la
aparición del sistema central, que como todo lo ocurrido en el mundo de la
cartuchería, fue producto de los estudios llevados a cabo por armeros y militares.
El caso concreto del sistema de percusión central surge casi al unísono en
Estados Unidos e Inglaterra.
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
En el sistema de percusión central interior, como su nombre
indica, la capsula iniciadora se halla dentro, en el centro del
culote de la bala. Esto es, la aguja percutora debe efectuar
su impacto en el punto central del culote. Ya dijimos que el
sistema de percusión anular se caracterizaba porque la
aguja percutora podía impactar en cualquier parte del culote
la vaina. Como precursor del sistema de percusión central
citaremos al suizo PAULY, aunque dicho sistema fue
mejorado en el mismo espacio de tiempo por los militares:
 Por el estadounidense BERDAN, quien diseñó una
capsula iniciadora patentada con su nombre. Este
nuevo cartucho presentaba reforzado con mayor
grosor de latón las paredes y el culote de la vaina,
esto lo hacia resistente a la presión de los gases, y
por tanto se le podía poner mas carga de
proyección, que a su vez se traducía en mayor
potencia del disparo.
 Y por el también militar Británico BOXER, que
patentó una nueva forma de percusión central.
Este tipo de cartucho que en principio resultó más
barato, aunque no progresó, porque el sistema de
enrollar el latón de la paredes de la vaina en el
culoto, encasquillaba el arma. Solo se utilizó en
Inglaterra.
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
La diferencia entre uno y otro sistema consiste en que en:
- El sistema Berdan, el yunque está en la vaina y el fuego se comunica con la
pólvora a través de unos pequeños orificios, llamados oídos.
- Y en el sistema Boxer el yunque se encuentra en la capsula iniciadora, y el
fuego se comunica para activar la carga iniciadora o de proyección por un
solo oído u orificio de mayores dimensiones.
El gran número de conflictos bélicos, los tirados deportivos y el uso de la armas
por los cuerpos de policía han contribuido a la evolución de los cartuchos de
percusión central, ya que cada uno de los colectivos citados precisa un cartucho
con unas características muy concretas.
Dicho lo cual pasaremos a describir las partes del cartucho moderno, son de dos
tipos: metálicos y semi-metálicos, la vaina de estos últimos, se compone de dos
materiales, y suelen emplearse en armas largas.
Definición.- Definir el cartucho es una tarea altamente complicada, hay muchas
definiciones, y cada una de ellas pretende reflejar las características técnicas del
momento en que se realizan. A fecha de hoy podemos definir el cartucho, como el
conjunto de elementos o componentes heterogéneos, que bien separados, bien
juntos conformando una sola unidad, se introducen en un arma de fuego, que al
ser disparada se pretende obtener unos resultados previamente establecidos.
Es una definición amplia. Cuando hablamos de componentes, nos referimos, a la
vaina, capsula fulminante, carga propulsora conocida como pólvora y bala. El
término separados, hace alusión a la forma de introducir los distintos componentes
en las armas de avancarga. El término conjunto, quiere tener en cuenta la sola
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
unidad que los cartuchos metálicos conforman. Y la heterogeneidad, se refiere a la
variedad de sustancias que forman el cartucho.
Dentro de la terminología técnica empleada en el campo pericial podemos decir
que se trata de un elemento o unidad completo de carga que utiliza un arma de
fuego para la producción del disparo.
Clasificación en función de su utilidad en:
• Cartuchos de guerra.
• Cartuchos deportivos, caza mayor y menor, y tiro de concurso.
• Cartucho de salva, pretenden habituar al ruido a los soldados durante
maniobras y ejercicios militares.
• Cartuchos de prueba, se utilizan par realizar pruebas balísticas. Con el fin
de conocer sus características. Capacidad de parada, de penetración, etc.
• Cartuchos de tiro reducido, se utilizan en pruebas de salón y en galerías de
tiro, la bala pesa poco y a escasos metros de su salida por la boca de fuego
pierde su energía
• Cartucho de lanza granadas.
• Cartuchos y propulsores, se utilizan para lanzar dardos para sedar a
animales.
• Cartuchos de bala única y de bala multiple.
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
Munición.-
Definición.- Es el nombre genérico con el que se designa al conjunto de cartuchos
con el que se carga un arma de fuego.
COMPONENTES DEL CARTUCHO:
Los cartuchos constituyen la razón del empleo de las armas de fuego, pues un
cartucho sin arma no tiene un sentido práctico y un arma sin cartuchos no tiene
razón de ser.
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
Ambos deben considerarse como un binomio inseparable, donde se involucra la
acción propia del tirador, la forma más clara que tenemos para definirlos es la de
reconocer los cuatro elementos básicos que los conforman, pues están en
estrecha relación con las características estructurales y de funcionalidad de las
armas de fuego que los emplean. Tales componentes son:
VAINA.
Es la base del cartucho y se puede definir como la estructura metálica de figura
circular sobre las que se incorporan los restantes componentes del cartucho. Las
vainas actuales son el resultado de numerosos años de estudio, están
estructuradas para alojarse en la recamara del arma que las va a disparar, tras ser
extraídas del cargador o depósito del arma.
Su composición básica es de latón. Otra de la funciones es taponar, tras ser
dilatadas durante la fase de la deflagración, la recamara. La vaina ha de ser
flexible o elástica, además de resistente y cierta facilidad de dilatación. Estas
características favorecen el proceso del disparo.
Siendo comúnmente un recipiente metálico de forma tubular, cerrada en un
extremo, donde se ubica el elemento iniciador, destinado a alojar la carga de
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
proyección y mantener rígidamente unido el conjunto con el proyectil, tiene la
función de integrar en una pieza la bala, la carga de proyección y el fulminante.
La vaina inicia su desarrollo a partir de 1850, y después de 148 años de evolución
puede considerarse perfeccionado, los casquillos actuales se fabrican
principalmente en latón, que es una aleación básica de 70% de cobre y 30% de
zinc, la que puede variar con las consideraciones del fabricante.
Este material reúne buenas características de maleabilidad, lo que permite
trabajarlo fácilmente, y de flexibilidad para lograr una adecuada obturación; resiste
presiones por encima de 390 kilogramos por centímetro cuadrado, y después del
disparo, ofrece una fácil extracción de la vaina el inconveniente es su costo.
Las dimensiones de los casquillos o vainas deben ser muy precisas, pues de ello
depende su adecuado alojamiento en la recámara de las armas de fuego. En caso
de holgura por desgaste o por defecto de fábrica, los casquillos pueden reventarse
y provocar un escape de gases a muy alta presión, lo que resultaría en una
destrucción parcial del arma acompañada de los posibles riesgos para el tirador.
Partes de la vaina:
Una vaina tiene las siguientes partes: Culote, Cuerpo, Gola, Gollete y Boca.
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
a) Culote.- Es el fondo de la vaina. Si el cartucho es de percusión central,
tiene un alojamiento para la cápsula iniciadora, siendo el grosor del culote
mayor que el del cuerpo del cartucho. Es plano por la parte exterior y lleva
una pestaña o una ranura de extracción, o ambas cosas. Si la percusión del
cartucho es anular, el grosor del culote es fino, no lleva el alojamiento para
la cápsula iniciadora y posee una pestaña, hueca, en cuyo interior va el
explosivo iniciador.
b) Cuerpo.- Puede ser cilíndrico o cónicos, siendo el espesor decreciendo de
culote a boca.
c) Gola y Gollete.- La gola es un tronco de cono que produce un
estrechamiento en el cartucho, siendo esa la parte más estrecha a
continuación de la gola el gollete.
d) Boca.- Es la parte abierta del cartucho, su misión es mantener la bala
fuertemente engarzada.
CLASIFICACIÓN DE LAS VAINAS:
1.- Según el material de su constitución:
 Metálicas
 Semi-metálicas
 Plásticas
 Papel o cartón
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
METALICA PLÁSTICO PAPEL SEMI-METALICA
2.- Por su forma geométrica:
 Cilíndricos
 Cónicos
 Abotelladas
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
3.- Por su configuración de su base, con reborde o pestaña conocidos en inglés
como rimmed, con semireborde (semi remid), con ranura o surco (simmless), con
base reducida (rebated) y con base reforzada (belted).
II CURSO VIRTUAL DE BALISTICA
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
1) Rimmed o Rand (con reborde y sin surco)
2) Rimless (sin reborde y con surco)
3) Rimless Grooveless (sin reborde ni surco de extracción).
4) Semi Rimmed (con semi reborde y surco de extracción)
5) Reduced Rim (con reborde reducido o rebatido)
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
6) Belted (con cinturón).
Reborde: margen, pestaña o saliente que en forma de anillo saliente
sobrepasa el diámetro de la circunferencia de la cabeza del cartucho y del
cuerpo de la vaina. Cumple con la función de permitir su fijación en la
recámara del arma y de favorecer su extracción después del disparo, como
sucede en el revólver. En inglés se llama ?Rimmed? y se abrevia R,
colocando esta letra al final de la denominación del calibre. De uso común
en cartuchos para revólveres y escopetas de caza. Las vainas ?Rimless?
también poseen reborde, pero el diámetro de éste es igual al diámetro
mayor de la vaina.
Rand: palabra alemana que es igual a reborde (o pestaña). Término de uso
frecuente en países europeos. Se abrevia R, igual que en inglés, y se utiliza
de igual forma. Ej.: .303 British R.
Surco de extracción: ranura o surco de profundidad variable, ubicada por
lo general en la base de la vaina y por delante del reborde, que se utiliza
para facilitar la extracción de la vaina luego del disparo. Su presencia se
hace prácticamente indispensable para el tiro en ráfaga en las
ametralladoras, pistolas ametralladoras y fusiles de asalto automáticos y
semiautomáticos. También se usa en las pistolas semiautomáticas.
Belted: son vainas que tiene un engrosamiento en forma de cinturón o
reborde por delante del surco de extracción. Es característico de algunos
cartuchos Mágnum para caza de grandes animales. Proviene del inglés
?Belt?, que significa cinturón.
4.- Por el sistema de percusión.-.
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
Lefaucheux o pinfire.- En este caso, la carga propulsora se inicia cuando el
percutor golpea la aguja que enciende el fulminante, este tipo de percusión ya
está obsoleto en el mercado
Flobert: También denominado "tiro de salón" este tipo de cartuchos, no posee
pólvora en el interior de la vaina, por lo que el proyectil se impulsa nada más
que con los gases producidos por la ignición de la carga fulminante.
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
Fuego Anular o rimfire: La carga fulminante se encuentra en el interior de los
bordes de las pestañas, por lo cual el martillo golpea en la parte anular del
culote para que se produzca el disparo.
Fuego Central o centerfire: La carga fulminante se encuentra encapsulada
en el centro del culote, que es donde impacta la aguja percutora para
producirse el disparo.
Estampa o grabados en el culote
Estampados en la base de la vaina, normalmente, se suelen incluir datos que
permiten identificar al fabricante del cartucho y el calibre del mismo (SPEER
.38 SPECIAL). También pueden incluirse características particulares de la
carga (LAPUA .38 SPL + P : este cartucho de calibre .38” Special fue
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
fabricado por LAPUA de Finlandia, y tiene mayor potencia que la munición
normal).
Muchas veces, sobre todo en el caso de munición militar, se utilizan códigos
de letras y/o números, y se agregan el año de fabricación, el número de lote
dentro de ese año, etc. Por ejemplo: DOU St+ 14 42. Esta inscripción, en
un cartucho de calibre 9mm Parabellum nos indica que fue fabricado por
Waffenwerke Brunn A.G., Povaska Bystrica, durante la ocupación alemana
de Checoeslovaquia (DOU), la vaina es de acero (St+) y es el lote 14 del año
1942 (14 42).
Hay fabricantes que incluyen un código alfanumérico para identificar a la
munición de su fabricación., como la Deutsche Waffen und Munitionfabrik
(Fábrica Alemana de Armas y Municiones), de Karlsruhe, Alemania
ejemplos:
Código Calibre
242 .44 Smith & Wesson Revólver de Ordenanza Ruso
272 11 mm Remington Español
358C 8 x 50 R Mannlicher Mod.-95 para Austria y Bulgaria
367A 7,65 mm Turquía M-90
367B 7,65 mm Argentina M-91
EL TACO (cartuchos de carga múltiple)
La misión del taco es múltiple: por un lado, aprovecha al máximo los gases
producidos en la combustión de la pólvora gracias un perfecto sellado interno
del cartucho en el momento del disparo y, por otro, contiene y protege a los
perdigones en su trayecto por el interior del cañón evitando que se deformen
por rozamiento con las paredes. Además, gracias a la flexión del pilar de unión
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
de las dos cazoletas del taco, suaviza el retroceso del arma al amortiguar el
impacto inicial que se produce en el momento del disparo.
A la hora de mencionar los componentes de los cartuchos semi-metálicos, más
popularmente denominados cartuchos de escopeta, muchos olvidan uno de los
elementos esenciales.
Sin olvidar la importancia de balas, perdigones, pólvora y vainas, el taco es
fundamental en la consecución de la regularidad balística, en presiones y
velocidades. La calidad de un cartucho depende en gran manera de la de su
taco. Cuanto mejor sea el taco mejor rendimiento obtendremos del cartucho, y
mejor garantizaremos un funcionamiento optimo de este tipo de munición, sobre
todo, cuando va cargada con granalla metálica (perdigones o postas).
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
La misión del taco es múltiple: por un lado el taco sella la cámara de gas
manteniendo los gases fuera del haz de perdigones, evitando las dispersiones
que ocasionaría la perturbación del haz por los gases y, por otro, protege a los
perdigones impidiendo que se deformen en el momento de la deflagración de la
pólvora y durante todo el recorrido por el cañón.
Inicialmente los tacos eran de fieltro, corcho o papel prensado, pero desde que
la FN (Fabrique Nationale Herstal S.A.) inventó el taco plástico de doble cubeta
(Shot Wrapper) empleándolo en su cartucho “Legia” la mayoría de los cartuchos
montan tacos plásticos.
Con el taco plástico de doble cubeta la FN solucionaban los fallos que
producían en muchas ocasiones los tacos de fieltro, que al quedarse cruzados
permitían que los gases desordenaran el haz y llegaran incluso a fundir y pegar
los perdigones entre sí.
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
Otra de las mejoras conseguidas fue que al obturar con mayor perfección la
cámara de gas se aprovecha más la presión de la pólvora, lo que permite
reducir la carga. Esta reducción de carga sumada a la progresividad del
amortiguador del taco que suaviza el impacto inicial que se produce en el
momento del disparo, hace que el retroceso del arma resulte muchos menos
perceptible.
Por otra parte, gracias este tipo de taco se evita en gran manera que los
cañones de las escopetas se obturen. Durante su recorrido por el cañón, al ir
los perdigones en la cubeta, no tocan las paredes del ánima, consiguiendo
suprimir los residuos de plomo que a causa del rozamiento se depositaban en
las paredes del cañón.
Hoy en día aunque se siguen produciendo tacos de corcho, fibra o incluso
papel, como el célebre taco “Cup Wad” elaborado por la casa Winchester, la
mayoría se fabrican por inyección de polietileno de baja densidad utilizando la
última tecnología en moldes de inyección, lo que garantiza un producto de alta
calidad y regularidad.
El fabricante personaliza el diseño de cada modelo de taco para garantizar un
resultado optimo del cartucho y conseguir distintos efectos en el momento que
se realiza el disparo; sirva de ejemplo la misión dispersante que tienen algunos
tacos que mediante un separador situado en la cubeta superior, entre la carga
de perdigones, facilita la dispersión del haz de plomos en el momento de salir
del cañón. Esto permite un haz más amplio y una distribución optima de los
perdigones a muy corta distancia, adaptando el cartucho para el tiro cercano;
sirva de ejemplo el taco super dispersante patentado por Cartuchos Saga S.A.
En otras ocasiones el cartucho va dotado de un taco graso, completamente
biodegradable con una tapa de cartón que garantiza la hermeticidad necesaria
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
para los gases y especialmente diseñado para producir el menor el impacto
medioambiental, atendiendo a las restricciones ecológicas que existen en
algunos países.
En definitiva, el rasgo que ha marcado la evolución y el diseño del taco ha sido
el adaptar el cartucho a la variedad, diversidad y diferentes supuestos de
utilización ya sean militares, policiales o deportivos. Consiguiendo una
regularidad máxima de presión, velocidad, y cualidades balísticas uniformes en
todas las condiciones en las que se efectúa el disparo.
CÁPSULA INICIADORA FULMINATE.-
Tiene la función de iniciar la deflagración de la pólvora mediante una llamarada de
fuego que se trasmite a través de las chimeneas u orificios de destello en las
vainas, la cápsula de las vainas generalmente es de bronce o de algún otro metal
maleable, diseñado en forma de copa o recipiente circular en el que se deposita la
mezcla fulminante protegida por un disco de papel especial.
Tipos de iniciadores de fuego central:
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
Se puede mencionar que el fulminante Boxer fue diseñado en 1867 por
Eduard Boxer, coronel del ejército británico, siendo utilizado por la mayoría de
los fabricantes estadounidenses de cartuchos, el pistón Berdan fue
desarrollado un año antes (1866), por Hiram Berdan coronel del ejército de los
Estados Unidos, y que paradójicamente es utilizado por los fabricantes
europeos y de otros países asiáticos.
Iniciador Boxer.- En este tipo de iniciador, el yunque, está dentro de la
capsula fulminante por lo cual se utilizará una vaina que contenga un solo
oído.
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
Iniciador Berdan.- Este tipo de iniciador, no posee yunque, el mismo se
encuentra incluido en la vaina el cual posee dos oídos.
CARGA PROPULSORA O PÓLVORA.-
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
Es el elemento impulsor del proyectil contenido en
el cartucho. Tan pronto la cápsula iniciadora la
enciende, comienza la combustión, con gran
desarrollo de gases y aumento de la temperatura,
incrementado la presión en la recámara, la que
empuja al proyectil, y comienza a adquirir
velocidad.
Pólvora Reseña Histórica:
Se atribuye a los Chinos la realización de mezclas Explosivas semejantes a la
Pólvoras Negras, utilizadas con fines Pirotécnicos, antes de la era Cristiana.
Sin embargo, algunas referencias la dan como más antiguas todavía, hay un dato
en el Libro de Marco Polo, que en su viaje a la China, donde narra que construyen
para el Emperador una máquina lanzadora de piedras y que en su mecanismo
estaba el uso de mezclas explosivas.
Algunos autores dicen en cambio que fueron los Indúes los que inventaron la
Pólvora y que durante la invasión a la India por Alejandro Magno, fue cañoneado
por este tipo de armas y también algunos autores hallan cierta referencia, aunque
más bien mezclas incendiarias, en los Romanos, quienes combinaban Azufre,
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
Betún y Estopas, los colocaban en el extremo de sus lanzas y las enviaban o
lanzaban encendidas.
Otros antecedentes abribuyen a los Árabes, como que conocían la Pólvora en el
siglo XIII y que la usaban con fines incendiarios y que ignoraban su fuerza
Expansiva.
A principios del siglo XIV empieza a utilizarse su poder impulsivo y a partir de allí
su evolución en la aplicación de “adelantos” de ese rubro de la humanidad.
Se atribuye la invención de la Pólvora con este fin, a ROGELIO BEACON (1214-
1284), monje franciscano, Filósofo, Físico, Alquimista. En una de sus obras “Opus
Majus” se ocupa de la Pólvora.
Se sabe que fue aplicada en la Guerra en la 1ra. Mitad del siglo XIV y existen
menciones de la Pólvora usada por los Moros en el “Sitio de Tarija” en 1340 donde
empleaban cañones.
Con el transcurso del tiempo variaron las proporciones de Salitre, Azufre y Carbón,
y fue BERNOUILLI (Bernuil), el primero en demostrar que la sorprendente
potencia de la Pólvora era debido al hecho de que en la Explosión se producía un
considerable volumen de gases. Hoy se ha logrado medir y se sabe que 1 gramo
de Pólvora, produce 270 Cm3
de gas. También con la modificación de las armas
se fueron imponiendo necesarios cambios en la forma y el tamaño de los granos.
Por ejemplo: con la aparición de cañones de gran calibre, fue necesario hacer
Pólvoras más lentas y dio nacimiento a las llamadas “Pólvoras Pardas”, con muy
poco Azufre, de 0 a 3 % y que además tenían Carbón rojizo que es menos
combustible.
Pólvoras negras:
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
Las “Pólvoras Negras”, están constituidas por una mezcla de varias sustancias.
Unas Combustibles, otras Comburentes u Oxidantes, pero ninguna de ellas
aisladamente tiene características Explosivas.
COMPOSICIÓN Y FUNCIÓN DE CADA UNO:
-Nitrato de Potasio: N O3 K ó Salitre.
Cumple la función de Comburente.
-Carbón:
Cumple función de Combustible.
-Azufre:
Cumple función de Combustible, aunque también se le
atribuye un efecto de Conservador y que regula mejor la
Combustión.
Desde el punto de vista Militar, las “Pólvoras Negras” han dejado de tener interés ,
en virtud que las “Pólvoras Sin Humo” tienen mejores propiedades.
Pero se usaron y en cantidades fabulosas durante la “Iº Guerra Mundial” y aún hoy
continúan en uso en armas Deportivas, Salvas, Mechas, y en algunas Granadas,
Cebos y Detonadores.
Ventajas: De muy bajo costo, fácil fabricación, es estable a temperaturas
moderadas, fácil conservación excepto su carácter hidroscópico, es decir, debe
ser preservada de la humedad. Fácil combustión. No tiene una acción erosionarte
sobre el cañón del arma.
Tiene dos inconvenientes muy importantes:
1) La cantidad de productos o residuos que producen cuando deflagran,
2) Es que queda este residuo en las armas y favorece la formación de moo.
Otra es la formación de humo.
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
Materias Primas:
Las Pólvoras Negras, están constituidas por: “Nitrato de Potasio” ó “Salitre” ó
“Nitro”, además de Azufre, y Carbón Vegetal.
A).-Nitrato de Potasio:
El NO3K, es una Sal Incolora, Inodora, de sabor picante y amargo, también es
llamada Salitre.
Es una Sal soluble en agua y funde a temperaturas altas: 339 ºC.
Cuando se lo calienta al rojo, se descompone en:
-Nitrógeno: N2.
-Oxígeno: O2.
-Oxido de Potasio: OK2.
Esto es lo que explica el por qué, puede actuar como Comburente u Oxidante
en la mezcla, ya que aporta el Oxígeno para la Combustión.
B).-Azufre:
Es un compuesto Simple, conocido de la antigüedad, abundante en la
naturaleza, y sobre todo en los terrenos volcánicos. Es un polvo color amarillo-
limón, insoluble en agua y muy soluble en Sulfuro de Carbono, es mal
conductor del calor y la electricidad (y al frotarlo se carga negativamente).
Tiene un punto de Fusión de 114 ºC..
Arde con una llama color azul y desprende ese olor
característico pestilente del Anhídrido Sulfuroso: SO2 .
C).- Carbón Vegetal:
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
Combustión incompleta de la madera (se obtiene por ello). Si fuera completa
sería todo Dióxido de Carbono: CO2. Se hace la combustión de la madera en
un ambiente en lo posible carente de Oxígeno.
Fabricación de la “pólvora negra”:
1. Pesado: de los componentes.
2. Pulverización: de todos los componentes, pero siempre en forma individual,
cada uno por separado.
3. Mezclado: con la consiguiente precaución, deben ser mezclas binarias, es
decir, de dos elementos. Ejemplo Salitre con Azufre, o Salitre con Carbón.
Luego se efectúa la mezcla de ellos con el tercero, en toneles de cuero que
se arman sobre listones de madera.
4. Humedecido: se agrega 5 % de H2O. Esta etapa es necesaria para facilitar
el siguiente paso.
5. Molienda: ésta en condiciones humedecidas. Es la operación más
peligrosa. Se realiza con dientes de madera dura (de allí el nombre de
Muelas o Galleta de Muelas).
6. Homogeneización: son operaciones mecánicas tendientes a homogeneizar
el producto, sobre todo tratando que la mezcla sea uniforme, de acuerdo al
tamaño y forma que se le van a dar a los granos. A veces se le agrega
Grafito en Polvo. Esto generalmente le da un poco más de brillo y
disminuye su Higroscopicidad(disminuyendo su capacidad Explosiva).
7. Secado: se hace muy lentamente y a no más de 50 ºC.. Se trata de eliminar
el agua que se le agregó en su fabricación y se la lleva a un tenor de 0,75 a
1 % de humedad.
Inflamación de estas “pólvoras negras”:
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
1. POR CHOQUE:
Deben ser 2 cuerpos de gran dureza (2 cuerpos de hierro; o uno de
hierro y otro de mármol; o uno de hierro y otro de madera). Un choque
de dos cuerpos de madera no produce la Inflamación de estas
Pólvoras.
2. POR ELEVACIÓN DE TEMPERATURA:
Esta forma de Inflamación sólo se lograría con un aumento brusco de
temperatura de 270 / 320 ºC.. Si el aumento es lento no se Inflaman.
3. POR LLAMA:
Esta Inflamación no es instantánea y sí se logra al cabo de unos
segundos.
4. POR CONTACTO CON CUERPOS INCANDESCENTES:
Es el más rápido de todos.
Productos resultantes de la combustión:
Se piensa que el Azufre se unía con el Potasio del Nitrato de Potasio y
formaba el respectivo Sulfuro de Potasio.
También que el Oxígeno se unía con el Anhídrido Carbónico y queda el
Nitrógeno en libertad.
Algunos investigadores como GAY y LUSAC, trabajaron en este proceso de la
Combustión y confirmaron la función que cada uno tenía:
a) EL NITRATO DE POTASIO: su función es servir como comburente u
Oxidante, es el que aporta el Oxígeno.
b) El CARBÓN: su función es servir como elemento Combustible.
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
c) El AZUFRE: Se le atribuye dos funciones:
1ra) su presencia facilita la Inflamación.
2da) mejora la conservación.
Estos investigadores demostraron la formación de COMPUESTOS GASEOSOS
Principales, tales como:
a. Oxígeno, b.
Nitrógeno,
c. Monóxido de Carbono.
Y como RESIDUOS SÓLIDOS, luego de la Combustión, quedaría el:
a. Sulfuro de Potasio
b. Sulfato de Potasio
c. Carbonato de Potasio
d. Pequeñas cantidades de Sulfocianuro de Potasio
e. Pequeñas cantidades de Azufre
f. Salitre sin combustionar.
La interpretación respecto a los productos que se forman por Combustión de estas
Pólvoras es variada, dependiendo mucho de las etapas en que se analicen los
productos de la Combustión.
CLASIFICACIÓN DE LAS PÓLVORAS:
1. “Pólvoras de Guerra o Moderadas”:
Son las mejores desde el punto de vista balístico, son de gránulos
gruesos, atravesados por conductos longitudinales.
Tienen distintas formas:
 Prismáticas,
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
 con una o varias Perforaciones
 Cúbicas,
 Esféricas,
 Hexagonales,
 Cilíndricas, etc.
2. Pólvoras para Caza
En general son de poca Potencia y de Combustión muy viva, para ello se
Aumenta la proporción de Salitre. Fórmula: - NO3K 80 %.
-C 12 %.
-S 8 %.
3. Pólvoras para minas”:
Estas deben desarrollar grandes volúmenes gaseosos, para favorecer el
desprendimiento de los minerales. Necesita una combustión más lenta que
las Pólvoras de Guerra. Ello se logra aumentando los % de Carbono y
Azufre. Fórmula: -NO3K 70 %.
-C 14 %.
-S 16 %.
4. “Pólvoras de mina y de caza”:
Tienen granos irregulares a los cuales durante el tamizado se les da un
diámetro homogéneo. Se las clasifica en grados, teniendo en cuenta el
tamaño y no la calidad de los granos. Generalmente se usa una
denominación “F”, y será - “F” ó “1F”. “FF” ó “2F” “FFF” ó “3F”.así hasta
“7F”.
Siendo en orden decreciente hasta el tamaño de un grano “FFFFFFF” ó
“7F” que es prácticamente impalpable.
5. Pólvoras sin humo
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
Breve Reseña.- La pólvora sin humo (llamada también pólvora
blanca o pólvora piroxilada) es el nombre que se le da a cierto número
de propelentes usados en armas de fuego y artillería que producen una
cantidad insignificante de humo cuando se queman, a diferencia de
la pólvora tradicional (la pólvora negra) a la que sustituyeron
progresivamente entre finales del siglo XIX y principios del XX.
La base del término “sin humo” es debido a que los productos
de combustión son principalmente gaseosos, comparados con el 55% de
productos sólidos (principalmente carbonato potásico, sulfato potásico, y sulfuro
de potasio) de la pólvora negra. A pesar de su nombre, la pólvora sin humo no
está completamente libre de humo y tampoco tiene forma de polvo como la
pólvora negra si no que es un material granular. La pólvora sin humo permitió el
desarrollo de armas automáticas y semiautomáticas. La pólvora negra deja un
espeso y duro residuo que es higroscópico y causa la corrosión del cañón,
mientras que la pólvora sin humo no presenta ninguna de estas propiedades.
Esto hace que un arma de fuego de carga automática con muchas piezas en
movimiento sea posible.
Comienza en el año 1833, cuando un químico Francés: BRACONNOT, observó
que el Ácido Nítrico atacaba la madera originando una pasta, y que ésta una
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
vez lavada y secada explotaba por choque. Por eso llamó “PIROXAM” al
producto obtenido.
Más tarde otro químico Francés: PELLOUZE, también trabaja sobre Fibras de
Algodón, de Lino y Esparto, y las trató con Ácido Nítrico, y recibió allí el nombre
de “ALGODÓN FULMINANTE”.
En 1846, dos investigadores, por separado, uno en Basilea, llamado
SCHONBEIN y otro en Frankfurt, llamado BOTTGER, descubren
independientemente que el efecto Nitrificante del Ácido Nítrico sobre la Celulosa
del Algodón se efectuaba en forma ventajosa cuando se operaba en presencia
de Ácido Sulfúrico. Allí quedó establecida la idea de la mezcla SulfoNítrica y por
eso se consideró siempre a SCHONBEIN como inventor del “ALGODÓN
PÓLVORA”.
Vino luego una etapa de adaptación de estas fórmulas elaboradas con
Explosiones que ocurrían sin causas aparentes, en forma espontánea. Se
suspendió temporalmente su fabricación.
En 1853, Von LENCK, Capitan del Ejército Austríaco, realiza el mismo proceso,
pero anuncia que logró la -estabilización-, eliminando los residuos de los Ácidos
usados en el proceso.
Es en 1865, cuando el Químico Inglés ABEL introduce su método de
estabilización de Nitrocelulosa, que consistía en lavar las fibras de Algodón
Esterificado, luego su desfibrado y el Prensado enérgico de la pulpa antes del
Secado.
En 1886, el Ingeniero Francés: VIEILLE idea la forma de aplicar el Algodón
Nitrificado proponiendo el uso en forma Coloidal.
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
Estos explosivos son de tipo: Lentos, en los que el Oxígeno necesario para la
combustión existe combinado y no como en el caso de la Pólvora Negra, que
está mezclado con los elementos combustibles.
El hecho que no se produzca humo en la combustión es como consecuencia de
que sólo se producen gases y vapores y no cuerpos Sólidos. Significaron un
progreso en la historia de los explosivos. Los HUMOS denunciaban la ubicación
de las baterías y obstaculizaban la visión, y desde el punto de vista Técnico
esos residuos Sólidos (Sarro) se acumulaban en el ánima de los cañones, que
debían ser limpiados continuamente y ello disminuía el volumen de fuego.
Las “Pólvoras Sin Humo”, contienen Nitrocelulosa como componente
fundamental. Cuando además contienen Nitroglicerina, se las llama “Pólvoras
de Doble Base”. Quiere decir que las “Pólvoras Sin Humo” son de 2 tipos:
1.) “Pólvoras de Nitrocelulosa”.
2.) “Pólvoras de Doble Base” (con Nitroglicerina).
El producto de ambos casos se presenta en forma de Coloide, debido a que
durante la fabricación de las Pólvoras se incluye una etapa llamada de
“GELATINIZACIÓN”, este procedimiento no afecta las propiedades explosivas
de las sustancias y sí en cambio regulariza y disminuye la velocidad de
combustión. Por ello también se las denomina “PÓLVORAS COLOIDALES”.
Las Pólvoras a base de “NITROCELULOSA”, que son Ésteres Nítrico, es decir
que son productos que derivan de la Esterificación del Nítrico (ácido), de las
funciones Alcohólicas de la Celulosa.
Además de la Nitrocelulosa se denomina:
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
 Algodón Fulminantes,
 Algodón Pólvora,
 FiliAlgodón
 Fulmicotón
 Piroxilo
 Piroxilina
 NitroAlgodón
 PiroAlgodón
 Pirocelulosa
 Nitrato de Celulosa, siendo éste la denominación correcta, porque sugiere
la idea de la Esterificación de Ácido Nítrico con Grupos Oxidrilos de la
Celulosa, o Grupos Alcohólicos. No siempre la Nitrocelulosa obtenida es la
misma, en el sentido de que puede diferir por el grado de Esterificación.
Galería gráfica de pólvoras actuales
Pólvora tubular de Simpla Base para
cartuchos de 7,62x51 mm. Estabilizada
con difenilamina y etilcentralita
Pólvora lenticular para cartuchos
de 9mm Parabellum. Estabilizada
con etilcentralita.
Pólvora en laminillas de Simple
Base para cartuchos de 7,62 mm
salvas. Estabilizada con
difenilamina
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
estabilizada con DFA y Estabilizada con DFA y
etilcentralita. Etilcentralita
Cartucho de impulsión y suplemento
para mortero lanzagranadas de 60
mm.
Doble base, estabilizadas ambas
con etilcentralita
Pólvora de simple base para
disparos de 5 pulgadas,
estabilizada con etilcentralita,
en sus primeras fases de
descomposición.
Pólvora de simple base para
disparos de 5 pulgadas,
estabilizada con etilcentralita,
en sus primeras fases de
descomposición.
Pólvora para cartuchos de impulsión
de granadas de mortero de 81mm.
Doble base, estabilizada con
etilcentralita
Pólvora de triple base
(Nitrocelulosa,
Nitroglicerina y Nitroguanidina)
para
proyectiles de 76mm.
Pólvora para obuses de 105mm.
Simple base, estabilizada con
difenilamina
Pólvora grafitada para disparos de
90mm. Grano cilíndrico, heptaperfirada.
Simle base
Esferoidal. Para 7'62mm. Doble
base
Esferoidal fina. Para 9mm. Doble
base.
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
Cilíndrica heptaperforada. Simple base,
estabilizada con DFA. Para disparos de
3"/50
Laminillas, para pequeño calibre Tubular, para 12'7mm. Simple
base,
estabilizada con difenilamina
Pólvora para disparos de 76/62,
Otto Melara. Grano cilíndrico,
heptaperforado. Simple base,
estabilizada con difenilamina.
Pólvora discoidal para
pequeño calibre
Pólvora esferoidal de doble
base, estabilizada con DFA
y etilcentralita.
Pólvora esferoidal de doble base, Pólvoras para cartuchos de Pólvoras para cartuchos de
estabilizada con DFA y pequeño pequeño
etilcentralita. calibre. calibre.
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
Pólvora cilíndrica, heptaperforada,
simple base, con difenilamina.
Para disparos de 40mm
Pólvora de simple base, con
difenilamina, para obusos
de 105mm
Pólvora cilíndrica
heptaperforada, simple
base, grafitada, con DFA.
Para obuses de 105mm
Pólvora cilíndrica heptaperforada,
simple base, superficie sin
grafitar, con DFA. Para obuses de
105mm
Cilíndrica 7 canales. Simple
base. DFA. Para 105mm
Cilíndrica 7 canales. Simple
base. Grafitada. DFA. Para
76/62
BALAS.-
Es el componente del cartucho que sale por la boca de fuego como consecuencia
de la presión ejercida por los gases. Suelen ser metálicas, aunque también las hay
de plástico o madera. Se considera la parte más importante. Tiene gran
importancia en lo que se denomina balística, y resulta fundamental en los estudios
de balística exterior y balística de efectos.
La bala, para F. Lanza, “es la masa generalmente metálica, formada por uno o
varios elementos, que ha de tomar el rayado del ánima del arma, con sus
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
consecuentes movimientos de traslación y rotación, saltar a la atmósfera volar
libremente en parabólica trayectoria e incidir en el blanco con toda su energía
remanente”.
Porque se conoce como proyectil?
El término proyectil proviene del latín (proiectare), y significa lanzar o dirigir una
cosa hacia adelante o a distancia, por lo que proyectil es una expresión militar que
incluye a todas las balas disparadas por armas ligeras o por la artillería.
En el campo de la física, un proyectil es cualquier cuerpo lanzado a través del
espacio, el que debido a la velocidad con que es impulsado puede alcanzar un
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
objetivo y producir efectos sobre el mismo. Tal definición pudiera ser general, pues
involucra todos los cuerpos que al ser arrojados y al tocar otra estructura
ocasionan alguna consecuencia.
Por su parte, el término bala proviene de la raíz indoeuropea “bal”, que significa
lanzar, por lo tanto, las balas pueden definirse como los proyectiles de diversas
formas o tamaños que se utilizan para cargas las armas de fuego. En otras
palabras, las balas corresponden a los proyectiles específicos que disparan las
armas de fuego, pudiéndose deducir que totas las balas son proyectiles, pero que
no todos los proyectiles son balas.
Para algunos peritos en balística resulta incorrecto emplear el término proyectil
cuando se trata de una bala inmóvil, aduciendo que las balas, al no estar en
movimiento no pueden considerarse como proyectiles. El criterio contrario a esto
afirmaría que las balas ya disparadas se emplearon como proyectiles, o que las
balas aun no han sido disparadas.
Partes:
Cabeza: (redonda-cónica-plana-ojival)
Cuerpo: (cilíndrico)
Culote: (plana - cónica - tronco cónica)
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
Formas de la Cabeza de la Bala.
Están dadas por una multitud de variedades, que llevan gradualmente de la una a
la otra, sin que se pueda establecer un límite preciso entre ellos.
Ojivales - Cónicas – Truncocónicas – Redondas - Planas
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
En lo referente a los cartuchos semimetálicos de escopeta, debemos mencionar
que, cuando el diámetro de la bala esférica se sitúa entre 9,14 mm y 6,1 mm se la
denomina posta. Cuando el diámetro es inferior a 5 milímetros pasa a
denominarse perdigón
Retomando el concepto general, podemos decir que la bala es la parte principal
del cartucho y su función es fundamental en el éxito del disparo. Gracias al
impulso que le facilita la pólvora recorre la trayectoria hasta el blanco y le cede la
energía residual, desarrollando toda la balística exterior y de efectos.
Las primeras balas eran de plomo y tenían forma esférica. Su utilización
predominó durante cinco siglos, hasta ya muy entrado el siglo XIX, cuando con la
aparición de las armas de anima rallada, Devigne diseña en 1826 una bala
cilindro-cónica con un hueco en la base. Poco después vendría la bala cilindro-
ojival diseñada por Thouvenin, la bala Minié, la Dreyse, la Lorenz. Poco a poco las
balas con forma esférica quedarían relegadas a los cartuchos de caza.
La aparición de la retrocarga implantó el cartucho metálico y con el se
generalizaría la bala cilindro-ojival. En estos primeros cartuchos las balas eran de
plomo con una aleación de estaño o antimonio. Pero cuando las balas, gracias al
empuje producido por las pólvoras nitrocelulosas, comenzaron a sobrepasar los
450 m/s de velocidad inicial no tomaban bien las estrías y los cañones se
emplomaban a causa de la tremenda fricción. La solución a este problema fue
dotar a la bala de plomo de una "camisa metálica".
En estas primeras balas con envuelta metálica y alma de plomo (blindadas), la
envuelta se fabricaba con cuproníquel, solventando en principio el problema, pero
cuando las velocidades alcanzadas superaron los 700 m/s de Vo, la camisa de
cuproníquel se fundía, lo que ocasionaba en el ánima del cañón un residuo que
solo se podía quitar a base de amoniaco y baqueta; este inconveniente se
solucionaría gracias a la denominada envuelta de "Metal dorado" (aleación de
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
cobre, cinc y una pequeña cantidad de estaño). Posteriormente aparecen las
envueltas denominadas de "Trío-metal" que se obtienen combinado una fina
lamina de acero destemplado entre dos finísimas laminas de metal dorado
La tecnología de las balas está en continua evolución. Desde la aparición de la
bala esférica y tras más de 800 años de lento desarrollo, escalonados con algún
periodo de rápida evolución, ha sido a partir de 1990 cuando los progresos en la
metalurgia y los modernos procesos de fabricación nos han llevado a un avance
vertiginoso en el diseño y la efectividad de las balas. Actualmente tenemos
proyectiles, compuestos de 8 metales, que dependiendo de la dureza del blanco
se comportan de una manera u otra. Siendo capaces de traspasar un chaleco
antibalas o una placa de acero; o por el contrario, cuando el objetivo a batir es
blando, la bala se expande 360º dentro del blanco cediéndole toda su energía y no
traspasándolo
CLASIFICACIÓN DE LAS BALAS
A la hora de clasificar las balas nos encontramos con infinidad de posibilidades. Si
atendemos a los elementos que contienen estas pueden ser de un elemento, de
dos elementos y de varios elementos. Si nos fijamos en los efectos que producen
serán trazadoras, incendiarias, explosivas, perforantes, etc. Según la silueta de su
cuerpo serán lisas, ranuradas, moleteadas y entalladas. Atendiendo a su forma
geométrica pueden ser esféricas, cilíndricas, ojivales, y sus variantes mixtas como
cilindro-cónicas, cilindro-ojival, etc. Como vemos ha quedado claro que podemos
seguir con infinidad de clasificaciones, por lo tanto vamos a centrarnos solo en las
más significativas.
Atendiendo a su forma La forma, el perfil de la ojiva y la composición de la bala
depende del uso que se le dé a la misma. Por ejemplo: las agudas están
diseñadas para que pierdan velocidad más despacio y tengan más alcance y más
capacidad de penetración. Al contrario, las balas de punta redondeada suelen ser
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
más efectivas a corta distancia y ceden más energía en le momento del impacto
penetrando menos que las picudas. Dentro de esta primera clasificación, y
atendiendo a formas y perfiles, realizaremos cuatro subgrupos:
POR SU FORMA GEOMÉTRICA :
Esférica (A) Cilíndrica (B) Ojival (C) Cilindro-cónica (D) Cilindro-ojival (E) Aerodinámica (F)
POR LA FORMA DE SU BASE
Roma (L) Plana (M) Hueca (N) Aguda (Ñ
POR SU FORMA DE CUERPO
MOLETEADA (0) RANURADA (P) ENTELLADA (Q) LISA (R)
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
Expansivas: Con la intención de obtener mayores daños, la bala se deforma
expandiéndose dentro del blanco y cediéndole toda su energía. Una de las
primeras balas expansivas fue la diseñada y patentada en 1897 en el arsenal
Dum-Dum, en las afueras de la ciudad India de Calcuta. Esta munición fue
prohibida por el convenio Internacional de la Haya, quedando relegada para usos
cinegéticos. Actualmente, son ejemplo de balas expansivas las conocidas como
de punta hueca.
Frangibles: Se fragmentan al impactar en una superficie dura evitando rebotes, o
traspasar el blanco. Están compuestas por una mezcla de cobre y estaño,
combinados por alta presión o una sustancia aglomerante como el nylon y el
estaño
Perforantes: Balas blindadas de núcleo duro perforante. La misión de este tipo de
balas es poder atravesar los blindajes ligeros. Los alemanes, durante la Primera
Guerra Mundial, para traspasar el blindaje de los primeros carros de combate
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
idearon este tipo de proyectil. Compuesta de un núcleo de acero rodeado de una
envuelta de plomo que está a su vez rodeada de una camisa o blindaje
convencional. En el momento del impacto se desprenden las envueltas y el núcleo
de acero continua la trayectoria perforando el blindaje. Ejemplo de este tipo de
balas son la bala Roth y la Krupp. Posteriormente se perfecciona este tipo de
munición reforzando el núcleo con una aleación de Níquel -Cadmio.
Trazadoras: Su función principal es la de marcar la trayectoria mediante una
estela luminosa o de humo, y así poder corregir el tiro. Las primeras balas
trazadoras se fabricaron pegando a la base de la bala una pastilla de magnesio y
fosfato. En la actualidad exteriormente las podemos distinguir dado que su ojiva va
pintada de color verde o rojo, dependiendo del país de origen. Otra característica
es que la longitud de estas balas, suele ser mayor de lo normal debido a que
necesitan contener en su interior un espacio donde alojar la carga trazadora
(generalmente fósforo). Comúnmente en las ametralladoras una de cada cinco
balas es trazadora.
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
Incendiarias: Balas que contienen una mezcla química que se inflama al contacto
con el aire o por impacto. La misión de este tipo de bala es producir incendios en
el lugar donde impactan. La carga incendiaria, habitualmente fósforo blanco, va
colocada en el interior de la ojiva. En el momento del impacto se rompe la camisa
de la bala, inflamándose el fósforo al entrar en contacto con el aire. Para su
diferenciación la ojiva va pintada de azul o naranja.
Explosivas: Balas que contienen una carga que explota por impacto. La
utilización de balas explosivas es muy antigua. Básicamente su misión es la de
detonar al impactar en el blanco. En un principio la sustancia explosiva era una
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
mezcla de fulminato de mercurio y clorato potásico. Esta carga detona a causa de
la presión que sufre la bala en el momento del impacto.
Materiales:
• Plomo puro
• Plomo endurecido (estaño y antimonio)
• Latón militar (cobre 90% zinc 10%)
• Madera
• Plástico
• Papel
• Cera
• Pintura, etc.
COMPONENTES DEL CARTUCHO DE CARGA MULTIPLE
Un cartucho de CARGA MULTIPLE esta compuesto por seis partes: vaina, culatín,
pistón, pólvora, taco y perdigones.
La vaina es la envuelta exterior que contiene los componentes interiores.
Actualmente se fabrica en polietileno de alta densidad, aunque todavía es posible
encontrar modelos antiguos fabricados con cartón (los construidos con plástico
son mucho más estables, fuertes e impermeables). La vaina puede presentar
diversos tipos de cierre, siendo el más común el denominado en estrella, que
puede ser de 6 u 8 puntas, aunque existen otros sistemas como tapa plástica,
doblez en el extremo de la vaina, etc.
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
El culote es la pieza metálica, normalmente de latón, situada en el extremo del
cartucho y que tiene la función básica de alojar el pistón y reforzar el cartucho allí
donde se produce la combustión de la pólvora. Actualmente también existen
cartuchos con vaina enteramente plástica que pueden llegar a tener una balística
igual de buena que uno con culote de metal (diámetro de la base de la vaina). A
mayor tamaño de la Base, de mayor calidad es el cartucho y mejor balística
presentará. Los tamaños típicos son:
1. Tipo 1: 10 mm
2. Tipo 2: 12 mm
3. Tipo 3: 16 mm
4. Tipo 4: 25 mm
El pistón o capsula fulminante es el encargado de encender la pólvora al ser
golpeado por la aguja percutora, dependiendo la calidad del disparo en gran
medida en la características de la relación pistón-pólvora: para conseguir el
máximo rendimiento, el pistón debe combinarse con una pólvora adecuada,
consiguiendo que el chorro de fuego y la temperatura de la llama quemen la
pólvora progresiva y regularmente.
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
Una característica muy importante de la capsula fulminante es su sensibilidad, que
es el rango de energía mecánica que se le ha de aplicar para que funcione y se
mide en onzas x pulgada para que lo entienda, es la fuerza mínima con la que ha
de ser golpeado para que funcione (esto impide que se accione accidentalmente al
golpear contra el suelo al caer)
El pistón se divide en las siguientes partes:
- Vaina: es la pieza que acoge todo el conjunto que forma el pistón y presenta un
orificio por el que sale la llama que quema la pólvora.
- Cápsula: es la parte del pistón sobre la que impacta el percutor y donde está
contenida la pasta detonante o iniciadora.
- Yunque: contra la punta de esta pieza roza la pasta detonante o iniciadora al
golpear el percutor. De su posicionamiento depende en gran medida la
sensibilidad del pistón.
- Pasta detonante o iniciadora: es una mezcla de explosivos sensibles a la
percusión, y otras substancias, produciendo su detonación (7000 m/s) y el chorro
de fuego capaz de quemar la pólvora de forma uniforme.
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
La pólvora es el propulsor fundamental de los perdigones mediante los gases que
se producen con su deflagración (3000 m/s) y existen dos tipos, de simple o doble
base, en función de su potencial energético. Debido a su formulación,
componentes, formas y usos, la variedad de pólvoras es enorme, se necesitaría
más de un artículo para explicar con un cierto detalle este apasionante mundo, así
que señalaré brevemente sus características:
Progresividad, que es la velocidad de quemado. Las pólvoras rápidas aumentan y
disminuyen muy rápidamente la presión en el conjunto recámara-cañón, mientras
que las progresivas mantienen la presión uniformemente hasta que los perdigones
abandonan el cañón. Si es demasiado progresiva quema despacio o no lo hace
totalmente, no transmitiendo toda la energía y dejando restos en el cañón.
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
Relación entre la presión de la cámara y la velocidad de los perdigones. La mejor
pólvora es aquella que con una menor presión en la recámara es capaz de dar
una mayor velocidad a los perdigones.
Estabilidad, es el tiempo que tarda en ser peligrosa, o sea, inestable.
El taco es una pieza de plástico (también hay de cartón, corcho y fieltro) con una
triple función, aprovechar al máximo la presión ejercida por los gases (sellando
perfectamente el cañón), acompañar los perdigones durante su recorrido por el
cañón (evitando su deformación) y amortiguar el retroceso del arma (absorviendo
parte del impulso al doblarse la unión de sus dos copas). Se divide en tres partes,
el vaso contenedor (donde van los perdigones), muelle o amortiguación (unión
entre el vaso y la cazoleta) y la cazoleta. La dispersión de los perdigones depende
en parte del taco. Así vasos cortos provocan una mayor dispersión. Los tacos de
fieltro dispersan más que uno normal, pero no tanto como uno que contenga algún
tipo de objeto en el centro del vaso.
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
Los perdigones son los proyectiles que dispara la escopeta y pueden ser de
bismuto, acero o plomo, estos últimos con una pequeña proporción de antimonio
para darles mayor o menor dureza. Así según la proporción que contenga de estos
elementos se clasifican en normales, endurecidos, extra duros y magnum. Cuanto
más duro sea un perdigón más lejos se puede tirar con él y mayor agrupación se
consigue, pero menor capacidad de deformación, y por tanto de hacer daño.
Precisamente la dureza es una de las dos características que definen a un
perdigón; la otra es su esfericidad. Ambas afectan a la uniformidad y dispersión
del plomeo así como a su comportamiento balístico (tal y como he dicho antes). El
tamaño del plomo viene expresado por un número, en una escala que va de varios
ceros, para las postas, hasta el 12. Cuando mayor sea el nº menor es el plomo.
Como cierta vez leí, se considera que un buen cartucho es aquel capaz de
agrupar los perdigones con un choke de:
- a 20 metros 15cm en cuadro
- a 30 metros 25cm en cuadro
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA
- de 40 a 50 metros 35cm en cuadro
La longitud de la recámara es unos milímetros mayores a la longitud total o real
del cartucho, para permitir que en este espacio se acomode el despliegue del
reborde que cierra el cartucho. Ello se debe a que una vez realizado el disparo
aumenta la longitud total de la vaina, ya sea que el extremo del cartucho esté
cerrado con el cierre plano tipo estrella o con el tipo plegado circular, y pueda salir
el taco, la carga de perdigones y de gases sin ningún tipo de impedimento,
evitando con ello que se ocasione un peligroso incremento de presión en la
recámara del arma si este borde desplegado o rebatido quedare interfiriendo el
paso de los pellets y del taco, lo que llevaría a un aumento intraluminal de la
presión de los gases.
Lo primero que puede percibir el tirador en estos casos es un aumento del
retroceso, pero también se producirá una anómala distribución de las municiones
que afectará la homogeneidad de los mismos, produciéndose finalmente un
plomeo irregular e impreciso.
DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES
II CURSO VIRTUAL DE BALISTICA

Más contenido relacionado

La actualidad más candente

Teoria e-imagenes-balistica-forense lic.cottier-2011
Teoria e-imagenes-balistica-forense lic.cottier-2011Teoria e-imagenes-balistica-forense lic.cottier-2011
Teoria e-imagenes-balistica-forense lic.cottier-2011
Silvia Alvarez Luna

Municiones y cartuchos (exposicion)
Municiones y cartuchos (exposicion)Municiones y cartuchos (exposicion)
Municiones y cartuchos (exposicion)
Samuel Mendez Rojano

Cartucho
CartuchoCartucho
Cartucho
nenitochcu

Proyectiles y armas de fuego
Proyectiles y armas de fuegoProyectiles y armas de fuego
Proyectiles y armas de fuego
ceosmoma

Calibre de las Armas de Fuego - Balística
Calibre de las Armas de Fuego - BalísticaCalibre de las Armas de Fuego - Balística
Calibre de las Armas de Fuego - Balística
Bego E A

05 los cartuchos-a
05 los cartuchos-a05 los cartuchos-a
05 los cartuchos-a
3diths

ARMAS 2023.pptx
ARMAS  2023.pptxARMAS  2023.pptx
ARMAS 2023.pptx
Wilbert Ferrer

Curso de balistica
Curso de balisticaCurso de balistica
Curso de balistica
MarrGz

II Unidad Armas de Fuego-19-10-2013
II Unidad  Armas de Fuego-19-10-2013II Unidad  Armas de Fuego-19-10-2013
II Unidad Armas de Fuego-19-10-2013
Angel Oswaldo Romero Hinojoza

CARTUCHO.ppt
CARTUCHO.pptCARTUCHO.ppt
CARTUCHO.ppt
JOSECHAVEZLEYVA1

Instructor cartuchería
Instructor cartucheríaInstructor cartuchería
Instructor cartuchería
aghconsultoria

Clasificacion de las armas
Clasificacion de las armasClasificacion de las armas
Clasificacion de las armas
wgabarcat

Balistica -
Balistica   -Balistica   -
Balistica -
jcvillalobos

Ntics...balisitica....fiallos.
Ntics...balisitica....fiallos.Ntics...balisitica....fiallos.
Ntics...balisitica....fiallos.
alvarofiallosortega

Tragao de municiones
Tragao de municionesTragao de municiones
Tragao de municiones
Joimer Ruiz Perez

Libro forense
Libro forenseLibro forense
Libro forense
Kar Morales

Balistica forense
Balistica forenseBalistica forense
Balistica forense
UPAV

Balistica forense armas
Balistica forense   armasBalistica forense   armas
Balistica forense armas
agustin rojas

PRESENTACION DE BALISTICA
PRESENTACION DE BALISTICAPRESENTACION DE BALISTICA
PRESENTACION DE BALISTICA
blas430731

Balistica interior el calibre
Balistica interior   el calibreBalistica interior   el calibre
Balistica interior el calibre
agustin rojas


La actualidad más candente (20)

Teoria e-imagenes-balistica-forense lic.cottier-2011
Teoria e-imagenes-balistica-forense lic.cottier-2011Teoria e-imagenes-balistica-forense lic.cottier-2011
Teoria e-imagenes-balistica-forense lic.cottier-2011

Municiones y cartuchos (exposicion)
Municiones y cartuchos (exposicion)Municiones y cartuchos (exposicion)
Municiones y cartuchos (exposicion)

Cartucho
CartuchoCartucho
Cartucho

Proyectiles y armas de fuego
Proyectiles y armas de fuegoProyectiles y armas de fuego
Proyectiles y armas de fuego

Calibre de las Armas de Fuego - Balística
Calibre de las Armas de Fuego - BalísticaCalibre de las Armas de Fuego - Balística
Calibre de las Armas de Fuego - Balística

05 los cartuchos-a
05 los cartuchos-a05 los cartuchos-a
05 los cartuchos-a

ARMAS 2023.pptx
ARMAS  2023.pptxARMAS  2023.pptx
ARMAS 2023.pptx

Curso de balistica
Curso de balisticaCurso de balistica
Curso de balistica

II Unidad Armas de Fuego-19-10-2013
II Unidad  Armas de Fuego-19-10-2013II Unidad  Armas de Fuego-19-10-2013
II Unidad Armas de Fuego-19-10-2013

CARTUCHO.ppt
CARTUCHO.pptCARTUCHO.ppt
CARTUCHO.ppt

Instructor cartuchería
Instructor cartucheríaInstructor cartuchería
Instructor cartuchería

Clasificacion de las armas
Clasificacion de las armasClasificacion de las armas
Clasificacion de las armas

Balistica -
Balistica   -Balistica   -
Balistica -

Ntics...balisitica....fiallos.
Ntics...balisitica....fiallos.Ntics...balisitica....fiallos.
Ntics...balisitica....fiallos.

Tragao de municiones
Tragao de municionesTragao de municiones
Tragao de municiones

Libro forense
Libro forenseLibro forense
Libro forense

Balistica forense
Balistica forenseBalistica forense
Balistica forense

Balistica forense armas
Balistica forense   armasBalistica forense   armas
Balistica forense armas

PRESENTACION DE BALISTICA
PRESENTACION DE BALISTICAPRESENTACION DE BALISTICA
PRESENTACION DE BALISTICA

Balistica interior el calibre
Balistica interior   el calibreBalistica interior   el calibre
Balistica interior el calibre


Destacado

Modulo Cartucheria
Modulo Cartucheria Modulo Cartucheria
Modulo Cartucheria
Angel Oswaldo Romero Hinojoza

Armería, cartuchería y balística
Armería, cartuchería y balísticaArmería, cartuchería y balística
Armería, cartuchería y balística
IUPFA Alumnos

BALÍSTICA FORENSE
BALÍSTICA FORENSEBALÍSTICA FORENSE
BALÍSTICA FORENSE
Junior Lino Mera Carrasco

Balisticaphpapp01
Balisticaphpapp01Balisticaphpapp01
Balisticaphpapp01
Belén Fernandez

Presentacion PFC Innovacion Colaborativa / Interorganizacional
Presentacion PFC Innovacion Colaborativa / InterorganizacionalPresentacion PFC Innovacion Colaborativa / Interorganizacional
Presentacion PFC Innovacion Colaborativa / Interorganizacional
Edorta Agirre

Instructor de tiro Cartuchería.
Instructor de tiro Cartuchería.Instructor de tiro Cartuchería.
Instructor de tiro Cartuchería.
aghconsultoria

Analizando un delito informático
Analizando un delito informáticoAnalizando un delito informático
Analizando un delito informático
Edmundo Diego Bonini ஃ

Unidad iii y iv metodología y técnicas de la investigación policial (4)
Unidad iii y iv metodología y técnicas de la investigación policial (4)Unidad iii y iv metodología y técnicas de la investigación policial (4)
Unidad iii y iv metodología y técnicas de la investigación policial (4)
Emanuel Mereci

Seguridad y Privacidad de la Información en la Era Digital
Seguridad y Privacidad de la Información en la Era DigitalSeguridad y Privacidad de la Información en la Era Digital
Seguridad y Privacidad de la Información en la Era Digital
Luisana03

Curso mei 512 refrigeración industrial
Curso mei 512   refrigeración industrialCurso mei 512   refrigeración industrial
Curso mei 512 refrigeración industrial
Procasecapacita

Prueba de bloque 5 (FARC)
Prueba de bloque 5 (FARC)Prueba de bloque 5 (FARC)
Prueba de bloque 5 (FARC)
Lisseth Mora

2. criptografiìa con java
2. criptografiìa con java2. criptografiìa con java
2. criptografiìa con java
1 2d

Manual de identidad waldos
Manual de identidad waldosManual de identidad waldos
Manual de identidad waldos
Edgar Robles

Documento sin título
Documento sin títuloDocumento sin título
Documento sin título
camilapazmino4

El ciberespionaje
El ciberespionajeEl ciberespionaje
A pessoa errada
A pessoa erradaA pessoa errada
A pessoa errada
Fabio Giannini

Ciberterrorismo y espionaje
Ciberterrorismo y espionajeCiberterrorismo y espionaje
Ciberterrorismo y espionaje
equipo13CDVM

Telegrama Zimmermann
Telegrama ZimmermannTelegrama Zimmermann
Telegrama Zimmermann
ElenaCanizares

Curso de refrigeracion
Curso de refrigeracionCurso de refrigeracion
Curso de refrigeracion
Ingeniería Física FC Uni

Revista brasileira de inteligência rbi
Revista brasileira de inteligência   rbiRevista brasileira de inteligência   rbi
Revista brasileira de inteligência rbi
Kain2014


Destacado (20)

Modulo Cartucheria
Modulo Cartucheria Modulo Cartucheria
Modulo Cartucheria

Armería, cartuchería y balística
Armería, cartuchería y balísticaArmería, cartuchería y balística
Armería, cartuchería y balística

BALÍSTICA FORENSE
BALÍSTICA FORENSEBALÍSTICA FORENSE
BALÍSTICA FORENSE

Balisticaphpapp01
Balisticaphpapp01Balisticaphpapp01
Balisticaphpapp01

Presentacion PFC Innovacion Colaborativa / Interorganizacional
Presentacion PFC Innovacion Colaborativa / InterorganizacionalPresentacion PFC Innovacion Colaborativa / Interorganizacional
Presentacion PFC Innovacion Colaborativa / Interorganizacional

Instructor de tiro Cartuchería.
Instructor de tiro Cartuchería.Instructor de tiro Cartuchería.
Instructor de tiro Cartuchería.

Analizando un delito informático
Analizando un delito informáticoAnalizando un delito informático
Analizando un delito informático

Unidad iii y iv metodología y técnicas de la investigación policial (4)
Unidad iii y iv metodología y técnicas de la investigación policial (4)Unidad iii y iv metodología y técnicas de la investigación policial (4)
Unidad iii y iv metodología y técnicas de la investigación policial (4)

Seguridad y Privacidad de la Información en la Era Digital
Seguridad y Privacidad de la Información en la Era DigitalSeguridad y Privacidad de la Información en la Era Digital
Seguridad y Privacidad de la Información en la Era Digital

Curso mei 512 refrigeración industrial
Curso mei 512   refrigeración industrialCurso mei 512   refrigeración industrial
Curso mei 512 refrigeración industrial

Prueba de bloque 5 (FARC)
Prueba de bloque 5 (FARC)Prueba de bloque 5 (FARC)
Prueba de bloque 5 (FARC)

2. criptografiìa con java
2. criptografiìa con java2. criptografiìa con java
2. criptografiìa con java

Manual de identidad waldos
Manual de identidad waldosManual de identidad waldos
Manual de identidad waldos

Documento sin título
Documento sin títuloDocumento sin título
Documento sin título

El ciberespionaje
El ciberespionajeEl ciberespionaje
El ciberespionaje

A pessoa errada
A pessoa erradaA pessoa errada
A pessoa errada

Ciberterrorismo y espionaje
Ciberterrorismo y espionajeCiberterrorismo y espionaje
Ciberterrorismo y espionaje

Telegrama Zimmermann
Telegrama ZimmermannTelegrama Zimmermann
Telegrama Zimmermann

Curso de refrigeracion
Curso de refrigeracionCurso de refrigeracion
Curso de refrigeracion

Revista brasileira de inteligência rbi
Revista brasileira de inteligência   rbiRevista brasileira de inteligência   rbi
Revista brasileira de inteligência rbi


Similar a Cartucheria

Historia de armas
Historia de armasHistoria de armas
Historia de armas
RAMNERNESTO

MUNICIONES.pptx
MUNICIONES.pptxMUNICIONES.pptx
MUNICIONES.pptx
FrankGomez84

Trabajo de personalidad en armas de fuego
Trabajo de personalidad en armas de fuegoTrabajo de personalidad en armas de fuego
Trabajo de personalidad en armas de fuego
paulguillen2012

Municiones y Códigos de Identificación MUNICIONES. Con perdigones H P.pdf
Municiones y Códigos de Identificación MUNICIONES. Con perdigones H P.pdfMuniciones y Códigos de Identificación MUNICIONES. Con perdigones H P.pdf
Municiones y Códigos de Identificación MUNICIONES. Con perdigones H P.pdf
rafaspainmurcia

Fusil.pdf
Fusil.pdfFusil.pdf
Fusil.pdf
eliasisea

PRODUCCIÓN AUDIOVISUAL SUBACUÁTICA EN ESPAÑA
PRODUCCIÓN AUDIOVISUAL SUBACUÁTICA EN ESPAÑAPRODUCCIÓN AUDIOVISUAL SUBACUÁTICA EN ESPAÑA
PRODUCCIÓN AUDIOVISUAL SUBACUÁTICA EN ESPAÑA
Mónica Sanz Martín

Jimenez
JimenezJimenez
Jimenez
stalindj

Monografía-lesiones por armas de fuego-aula 146-c-noche
Monografía-lesiones por armas de fuego-aula 146-c-nocheMonografía-lesiones por armas de fuego-aula 146-c-noche
Monografía-lesiones por armas de fuego-aula 146-c-noche
Armando Gamaliel Gonzales Jimenez

E2 PNP CHOQUE TACO PIERO FERNANDO, USO Y MANEJO DE ARMAS ll.docx
E2 PNP CHOQUE TACO PIERO FERNANDO, USO Y MANEJO DE ARMAS ll.docxE2 PNP CHOQUE TACO PIERO FERNANDO, USO Y MANEJO DE ARMAS ll.docx
E2 PNP CHOQUE TACO PIERO FERNANDO, USO Y MANEJO DE ARMAS ll.docx
PieroFernando2

Tema 7 los cambios en el armamento
Tema 7 los cambios en el armamentoTema 7 los cambios en el armamento
Tema 7 los cambios en el armamento
TimurScorpio88

Armas de fuego
Armas de fuegoArmas de fuego
Armas de fuego
Armas de fuegoArmas de fuego
Armas de fuego
Alejandro Badillo

BALISTICA ONLINE UEES 1.ppt-1.pdf
BALISTICA ONLINE UEES 1.ppt-1.pdfBALISTICA ONLINE UEES 1.ppt-1.pdf
BALISTICA ONLINE UEES 1.ppt-1.pdf
ginger reyes

1815-1869 Tecnología de los Cohetes Austriacos..pdf
1815-1869 Tecnología de los Cohetes Austriacos..pdf1815-1869 Tecnología de los Cohetes Austriacos..pdf
1815-1869 Tecnología de los Cohetes Austriacos..pdf
Champs Elysee Roldan

Arma de Fuego
Arma de FuegoArma de Fuego
Arma de Fuego
alej675

1848 - 1849 Utilización de Cohetes Austriacos contra la Revolución Italiana....
1848 - 1849  Utilización de Cohetes Austriacos contra la Revolución Italiana....1848 - 1849  Utilización de Cohetes Austriacos contra la Revolución Italiana....
1848 - 1849 Utilización de Cohetes Austriacos contra la Revolución Italiana....
Champs Elysee Roldan

Balistica s.m.g.
Balistica s.m.g.Balistica s.m.g.
Balistica s.m.g.
Fernando Martin Santanna

Los juegos pirotecnicos
Los juegos pirotecnicosLos juegos pirotecnicos
Los juegos pirotecnicos
0987882472

Balistica - La Polvora
Balistica - La PolvoraBalistica - La Polvora
Balistica - La Polvora
agustin rojas

Slider la asfixiologia saia c, tutora zorcioret nieto, medicina legal, alumna...
Slider la asfixiologia saia c, tutora zorcioret nieto, medicina legal, alumna...Slider la asfixiologia saia c, tutora zorcioret nieto, medicina legal, alumna...
Slider la asfixiologia saia c, tutora zorcioret nieto, medicina legal, alumna...
yanelis rodriguez


Similar a Cartucheria (20)

Historia de armas
Historia de armasHistoria de armas
Historia de armas

MUNICIONES.pptx
MUNICIONES.pptxMUNICIONES.pptx
MUNICIONES.pptx

Trabajo de personalidad en armas de fuego
Trabajo de personalidad en armas de fuegoTrabajo de personalidad en armas de fuego
Trabajo de personalidad en armas de fuego

Municiones y Códigos de Identificación MUNICIONES. Con perdigones H P.pdf
Municiones y Códigos de Identificación MUNICIONES. Con perdigones H P.pdfMuniciones y Códigos de Identificación MUNICIONES. Con perdigones H P.pdf
Municiones y Códigos de Identificación MUNICIONES. Con perdigones H P.pdf

Fusil.pdf
Fusil.pdfFusil.pdf
Fusil.pdf

PRODUCCIÓN AUDIOVISUAL SUBACUÁTICA EN ESPAÑA
PRODUCCIÓN AUDIOVISUAL SUBACUÁTICA EN ESPAÑAPRODUCCIÓN AUDIOVISUAL SUBACUÁTICA EN ESPAÑA
PRODUCCIÓN AUDIOVISUAL SUBACUÁTICA EN ESPAÑA

Jimenez
JimenezJimenez
Jimenez

Monografía-lesiones por armas de fuego-aula 146-c-noche
Monografía-lesiones por armas de fuego-aula 146-c-nocheMonografía-lesiones por armas de fuego-aula 146-c-noche
Monografía-lesiones por armas de fuego-aula 146-c-noche

E2 PNP CHOQUE TACO PIERO FERNANDO, USO Y MANEJO DE ARMAS ll.docx
E2 PNP CHOQUE TACO PIERO FERNANDO, USO Y MANEJO DE ARMAS ll.docxE2 PNP CHOQUE TACO PIERO FERNANDO, USO Y MANEJO DE ARMAS ll.docx
E2 PNP CHOQUE TACO PIERO FERNANDO, USO Y MANEJO DE ARMAS ll.docx

Tema 7 los cambios en el armamento
Tema 7 los cambios en el armamentoTema 7 los cambios en el armamento
Tema 7 los cambios en el armamento

Armas de fuego
Armas de fuegoArmas de fuego
Armas de fuego

Armas de fuego
Armas de fuegoArmas de fuego
Armas de fuego

BALISTICA ONLINE UEES 1.ppt-1.pdf
BALISTICA ONLINE UEES 1.ppt-1.pdfBALISTICA ONLINE UEES 1.ppt-1.pdf
BALISTICA ONLINE UEES 1.ppt-1.pdf

1815-1869 Tecnología de los Cohetes Austriacos..pdf
1815-1869 Tecnología de los Cohetes Austriacos..pdf1815-1869 Tecnología de los Cohetes Austriacos..pdf
1815-1869 Tecnología de los Cohetes Austriacos..pdf

Arma de Fuego
Arma de FuegoArma de Fuego
Arma de Fuego

1848 - 1849 Utilización de Cohetes Austriacos contra la Revolución Italiana....
1848 - 1849  Utilización de Cohetes Austriacos contra la Revolución Italiana....1848 - 1849  Utilización de Cohetes Austriacos contra la Revolución Italiana....
1848 - 1849 Utilización de Cohetes Austriacos contra la Revolución Italiana....

Balistica s.m.g.
Balistica s.m.g.Balistica s.m.g.
Balistica s.m.g.

Los juegos pirotecnicos
Los juegos pirotecnicosLos juegos pirotecnicos
Los juegos pirotecnicos

Balistica - La Polvora
Balistica - La PolvoraBalistica - La Polvora
Balistica - La Polvora

Slider la asfixiologia saia c, tutora zorcioret nieto, medicina legal, alumna...
Slider la asfixiologia saia c, tutora zorcioret nieto, medicina legal, alumna...Slider la asfixiologia saia c, tutora zorcioret nieto, medicina legal, alumna...
Slider la asfixiologia saia c, tutora zorcioret nieto, medicina legal, alumna...


Más de Jesica Perez

19245 21753-1-pb
19245 21753-1-pb19245 21753-1-pb
19245 21753-1-pb
Jesica Perez

Dialnet la jurisprudenciacomofuentedelderecho-3273547
Dialnet la jurisprudenciacomofuentedelderecho-3273547Dialnet la jurisprudenciacomofuentedelderecho-3273547
Dialnet la jurisprudenciacomofuentedelderecho-3273547
Jesica Perez

El sistema de_fuentes_del_derecho (1)
El sistema de_fuentes_del_derecho (1)El sistema de_fuentes_del_derecho (1)
El sistema de_fuentes_del_derecho (1)
Jesica Perez

96450448 analisis-comparativo-lot-ley-del-estatuto-de-la-funcion-publica
96450448 analisis-comparativo-lot-ley-del-estatuto-de-la-funcion-publica96450448 analisis-comparativo-lot-ley-del-estatuto-de-la-funcion-publica
96450448 analisis-comparativo-lot-ley-del-estatuto-de-la-funcion-publica
Jesica Perez

Trabajo+de+investigación+tema+n°7+responsabilidad+de+los+funcionarios+publicos
Trabajo+de+investigación+tema+n°7+responsabilidad+de+los+funcionarios+publicosTrabajo+de+investigación+tema+n°7+responsabilidad+de+los+funcionarios+publicos
Trabajo+de+investigación+tema+n°7+responsabilidad+de+los+funcionarios+publicos
Jesica Perez

D27 (1)
D27 (1)D27 (1)
D27 (1)
Jesica Perez

1897045527.666279414.facultad derecho aereo responsabilidad retraso final c...
1897045527.666279414.facultad derecho aereo  responsabilidad  retraso final c...1897045527.666279414.facultad derecho aereo  responsabilidad  retraso final c...
1897045527.666279414.facultad derecho aereo responsabilidad retraso final c...
Jesica Perez

Blackboard participantes
Blackboard   participantesBlackboard   participantes
Blackboard participantes
Jesica Perez

54918961 acelerador-y-multiplicador
54918961 acelerador-y-multiplicador54918961 acelerador-y-multiplicador
54918961 acelerador-y-multiplicador
Jesica Perez

El beta
El betaEl beta
El beta
Jesica Perez

El beta
El betaEl beta
El beta
Jesica Perez

Principales representantes de la administración científica
Principales representantes de la administración científicaPrincipales representantes de la administración científica
Principales representantes de la administración científica
Jesica Perez

Ley de mercado de capitales
Ley de mercado de capitalesLey de mercado de capitales
Ley de mercado de capitales
Jesica Perez

95258607 informe-del-costo-de-produccion
95258607 informe-del-costo-de-produccion95258607 informe-del-costo-de-produccion
95258607 informe-del-costo-de-produccion
Jesica Perez

Sistema de costos por Procesos
Sistema de costos por ProcesosSistema de costos por Procesos
Sistema de costos por Procesos
Jesica Perez

Cfabril 110523183326-phpapp02
Cfabril 110523183326-phpapp02Cfabril 110523183326-phpapp02
Cfabril 110523183326-phpapp02
Jesica Perez

Método mixto
Método mixtoMétodo mixto
Método mixto
Jesica Perez

Cap 5-ingenieria-del-proyecto
Cap 5-ingenieria-del-proyectoCap 5-ingenieria-del-proyecto
Cap 5-ingenieria-del-proyecto
Jesica Perez

Administración de los recursos humanos
Administración de los recursos humanosAdministración de los recursos humanos
Administración de los recursos humanos
Jesica Perez

57866378 modelo-manual-de-normas-y-procedimientos-rrhh
57866378 modelo-manual-de-normas-y-procedimientos-rrhh57866378 modelo-manual-de-normas-y-procedimientos-rrhh
57866378 modelo-manual-de-normas-y-procedimientos-rrhh
Jesica Perez


Más de Jesica Perez (20)

19245 21753-1-pb
19245 21753-1-pb19245 21753-1-pb
19245 21753-1-pb

Dialnet la jurisprudenciacomofuentedelderecho-3273547
Dialnet la jurisprudenciacomofuentedelderecho-3273547Dialnet la jurisprudenciacomofuentedelderecho-3273547
Dialnet la jurisprudenciacomofuentedelderecho-3273547

El sistema de_fuentes_del_derecho (1)
El sistema de_fuentes_del_derecho (1)El sistema de_fuentes_del_derecho (1)
El sistema de_fuentes_del_derecho (1)

96450448 analisis-comparativo-lot-ley-del-estatuto-de-la-funcion-publica
96450448 analisis-comparativo-lot-ley-del-estatuto-de-la-funcion-publica96450448 analisis-comparativo-lot-ley-del-estatuto-de-la-funcion-publica
96450448 analisis-comparativo-lot-ley-del-estatuto-de-la-funcion-publica

Trabajo+de+investigación+tema+n°7+responsabilidad+de+los+funcionarios+publicos
Trabajo+de+investigación+tema+n°7+responsabilidad+de+los+funcionarios+publicosTrabajo+de+investigación+tema+n°7+responsabilidad+de+los+funcionarios+publicos
Trabajo+de+investigación+tema+n°7+responsabilidad+de+los+funcionarios+publicos

D27 (1)
D27 (1)D27 (1)
D27 (1)

1897045527.666279414.facultad derecho aereo responsabilidad retraso final c...
1897045527.666279414.facultad derecho aereo  responsabilidad  retraso final c...1897045527.666279414.facultad derecho aereo  responsabilidad  retraso final c...
1897045527.666279414.facultad derecho aereo responsabilidad retraso final c...

Blackboard participantes
Blackboard   participantesBlackboard   participantes
Blackboard participantes

54918961 acelerador-y-multiplicador
54918961 acelerador-y-multiplicador54918961 acelerador-y-multiplicador
54918961 acelerador-y-multiplicador

El beta
El betaEl beta
El beta

El beta
El betaEl beta
El beta

Principales representantes de la administración científica
Principales representantes de la administración científicaPrincipales representantes de la administración científica
Principales representantes de la administración científica

Ley de mercado de capitales
Ley de mercado de capitalesLey de mercado de capitales
Ley de mercado de capitales

95258607 informe-del-costo-de-produccion
95258607 informe-del-costo-de-produccion95258607 informe-del-costo-de-produccion
95258607 informe-del-costo-de-produccion

Sistema de costos por Procesos
Sistema de costos por ProcesosSistema de costos por Procesos
Sistema de costos por Procesos

Cfabril 110523183326-phpapp02
Cfabril 110523183326-phpapp02Cfabril 110523183326-phpapp02
Cfabril 110523183326-phpapp02

Método mixto
Método mixtoMétodo mixto
Método mixto

Cap 5-ingenieria-del-proyecto
Cap 5-ingenieria-del-proyectoCap 5-ingenieria-del-proyecto
Cap 5-ingenieria-del-proyecto

Administración de los recursos humanos
Administración de los recursos humanosAdministración de los recursos humanos
Administración de los recursos humanos

57866378 modelo-manual-de-normas-y-procedimientos-rrhh
57866378 modelo-manual-de-normas-y-procedimientos-rrhh57866378 modelo-manual-de-normas-y-procedimientos-rrhh
57866378 modelo-manual-de-normas-y-procedimientos-rrhh


Último

Esplacnologia de la pared abdominal y la cavidad pelviana
Esplacnologia de la pared abdominal y la cavidad pelvianaEsplacnologia de la pared abdominal y la cavidad pelviana
Esplacnologia de la pared abdominal y la cavidad pelviana
maxi210206

CONTROL PRENATAL - INTERNADO ROTATIVO GINECO OBSTETRICIA
CONTROL PRENATAL - INTERNADO ROTATIVO GINECO OBSTETRICIACONTROL PRENATAL - INTERNADO ROTATIVO GINECO OBSTETRICIA
CONTROL PRENATAL - INTERNADO ROTATIVO GINECO OBSTETRICIA
JEANPIERRETINOCO

FARMACOS QUE ACTUAN EN LA SINAPSIS ADRENERGICOS Y BLOQUEADORES
FARMACOS QUE ACTUAN EN LA SINAPSIS ADRENERGICOS Y BLOQUEADORESFARMACOS QUE ACTUAN EN LA SINAPSIS ADRENERGICOS Y BLOQUEADORES
FARMACOS QUE ACTUAN EN LA SINAPSIS ADRENERGICOS Y BLOQUEADORES
OHANAGAMING

LIBRO DE INTRODUCION A LA PSICOLOGIA- DECIMO TERCERA EDICION
LIBRO DE INTRODUCION A LA PSICOLOGIA- DECIMO TERCERA EDICIONLIBRO DE INTRODUCION A LA PSICOLOGIA- DECIMO TERCERA EDICION
LIBRO DE INTRODUCION A LA PSICOLOGIA- DECIMO TERCERA EDICION
DayanaGonzalez104844

Exégesis Bíblica Cuaderno de Trabajo.pdf
Exégesis Bíblica Cuaderno de Trabajo.pdfExégesis Bíblica Cuaderno de Trabajo.pdf
Exégesis Bíblica Cuaderno de Trabajo.pdf
GiovannyPrezGandaril

Hidrocefalia ,macrocefalia, microcefalia,
Hidrocefalia ,macrocefalia, microcefalia,Hidrocefalia ,macrocefalia, microcefalia,
Hidrocefalia ,macrocefalia, microcefalia,
BereCastillo

VIRUS DE INMUNODEFICIENCIA HUMANA Y TRATAMIENTO
VIRUS DE INMUNODEFICIENCIA HUMANA Y TRATAMIENTOVIRUS DE INMUNODEFICIENCIA HUMANA Y TRATAMIENTO
VIRUS DE INMUNODEFICIENCIA HUMANA Y TRATAMIENTO
karlafernando10

Amigdolasprecentacion. De 31 páginas pdf
Amigdolasprecentacion. De 31 páginas pdfAmigdolasprecentacion. De 31 páginas pdf
Amigdolasprecentacion. De 31 páginas pdf
henry04milla

Ablación de taquicardia ventricular 2024
Ablación de taquicardia ventricular 2024Ablación de taquicardia ventricular 2024
Ablación de taquicardia ventricular 2024
Alejandro Paredes C.

Catálogo Suplemetos - Productos - NitroFuelShop
Catálogo Suplemetos - Productos - NitroFuelShopCatálogo Suplemetos - Productos - NitroFuelShop
Catálogo Suplemetos - Productos - NitroFuelShop
magicwayventas

Alimentacion-Por-Gavage.pptHNHGYFTFTFTFTFCFx
Alimentacion-Por-Gavage.pptHNHGYFTFTFTFTFCFxAlimentacion-Por-Gavage.pptHNHGYFTFTFTFTFCFx
Alimentacion-Por-Gavage.pptHNHGYFTFTFTFTFCFx
ketty84

Diapositivas sobre la anemia ferropénica.pptx
Diapositivas sobre la anemia ferropénica.pptxDiapositivas sobre la anemia ferropénica.pptx
Diapositivas sobre la anemia ferropénica.pptx
tnluquees

2021 - Insulinoterapia en pacientes con diabetes Mellitus tipo 2 Revision nar...
2021 - Insulinoterapia en pacientes con diabetes Mellitus tipo 2 Revision nar...2021 - Insulinoterapia en pacientes con diabetes Mellitus tipo 2 Revision nar...
2021 - Insulinoterapia en pacientes con diabetes Mellitus tipo 2 Revision nar...
HctorArturoFuentesBa

EPRAC soporte ventilatorio durante operaciones bomberiles
EPRAC soporte ventilatorio durante operaciones bomberilesEPRAC soporte ventilatorio durante operaciones bomberiles
EPRAC soporte ventilatorio durante operaciones bomberiles
YARIIL

Epidemiologia 12: Vigilancia epidemiologica
Epidemiologia 12: Vigilancia epidemiologicaEpidemiologia 12: Vigilancia epidemiologica
Epidemiologia 12: Vigilancia epidemiologica
Juan Rodrigo Tuesta-Nole

Infección de Tracto Urinario baja y alta 2024.pdf
Infección de Tracto Urinario baja y alta 2024.pdfInfección de Tracto Urinario baja y alta 2024.pdf
Infección de Tracto Urinario baja y alta 2024.pdf
JosNievez

Programa de monitoreo ambiental 1ra parte
Programa de monitoreo ambiental 1ra partePrograma de monitoreo ambiental 1ra parte
Programa de monitoreo ambiental 1ra parte
Docente e-learning particular

RESULTADO FINAL DEL EXAMEN ENARM 2024 EN PERÚ
RESULTADO FINAL DEL EXAMEN ENARM 2024 EN PERÚRESULTADO FINAL DEL EXAMEN ENARM 2024 EN PERÚ
RESULTADO FINAL DEL EXAMEN ENARM 2024 EN PERÚ
AlexBorjaCastro

OSTEOPOROSIS Y OSTEOPENIA 2024 IMSS UMF9
OSTEOPOROSIS Y OSTEOPENIA 2024 IMSS UMF9OSTEOPOROSIS Y OSTEOPENIA 2024 IMSS UMF9
OSTEOPOROSIS Y OSTEOPENIA 2024 IMSS UMF9
AlejandraMartinezSan6

Atencion de enfermeria en el serv triage
Atencion de enfermeria en el serv triageAtencion de enfermeria en el serv triage
Atencion de enfermeria en el serv triage
JessLedesma4


Último (20)

Esplacnologia de la pared abdominal y la cavidad pelviana
Esplacnologia de la pared abdominal y la cavidad pelvianaEsplacnologia de la pared abdominal y la cavidad pelviana
Esplacnologia de la pared abdominal y la cavidad pelviana

CONTROL PRENATAL - INTERNADO ROTATIVO GINECO OBSTETRICIA
CONTROL PRENATAL - INTERNADO ROTATIVO GINECO OBSTETRICIACONTROL PRENATAL - INTERNADO ROTATIVO GINECO OBSTETRICIA
CONTROL PRENATAL - INTERNADO ROTATIVO GINECO OBSTETRICIA

FARMACOS QUE ACTUAN EN LA SINAPSIS ADRENERGICOS Y BLOQUEADORES
FARMACOS QUE ACTUAN EN LA SINAPSIS ADRENERGICOS Y BLOQUEADORESFARMACOS QUE ACTUAN EN LA SINAPSIS ADRENERGICOS Y BLOQUEADORES
FARMACOS QUE ACTUAN EN LA SINAPSIS ADRENERGICOS Y BLOQUEADORES

LIBRO DE INTRODUCION A LA PSICOLOGIA- DECIMO TERCERA EDICION
LIBRO DE INTRODUCION A LA PSICOLOGIA- DECIMO TERCERA EDICIONLIBRO DE INTRODUCION A LA PSICOLOGIA- DECIMO TERCERA EDICION
LIBRO DE INTRODUCION A LA PSICOLOGIA- DECIMO TERCERA EDICION

Exégesis Bíblica Cuaderno de Trabajo.pdf
Exégesis Bíblica Cuaderno de Trabajo.pdfExégesis Bíblica Cuaderno de Trabajo.pdf
Exégesis Bíblica Cuaderno de Trabajo.pdf

Hidrocefalia ,macrocefalia, microcefalia,
Hidrocefalia ,macrocefalia, microcefalia,Hidrocefalia ,macrocefalia, microcefalia,
Hidrocefalia ,macrocefalia, microcefalia,

VIRUS DE INMUNODEFICIENCIA HUMANA Y TRATAMIENTO
VIRUS DE INMUNODEFICIENCIA HUMANA Y TRATAMIENTOVIRUS DE INMUNODEFICIENCIA HUMANA Y TRATAMIENTO
VIRUS DE INMUNODEFICIENCIA HUMANA Y TRATAMIENTO

Amigdolasprecentacion. De 31 páginas pdf
Amigdolasprecentacion. De 31 páginas pdfAmigdolasprecentacion. De 31 páginas pdf
Amigdolasprecentacion. De 31 páginas pdf

Ablación de taquicardia ventricular 2024
Ablación de taquicardia ventricular 2024Ablación de taquicardia ventricular 2024
Ablación de taquicardia ventricular 2024

Catálogo Suplemetos - Productos - NitroFuelShop
Catálogo Suplemetos - Productos - NitroFuelShopCatálogo Suplemetos - Productos - NitroFuelShop
Catálogo Suplemetos - Productos - NitroFuelShop

Alimentacion-Por-Gavage.pptHNHGYFTFTFTFTFCFx
Alimentacion-Por-Gavage.pptHNHGYFTFTFTFTFCFxAlimentacion-Por-Gavage.pptHNHGYFTFTFTFTFCFx
Alimentacion-Por-Gavage.pptHNHGYFTFTFTFTFCFx

Diapositivas sobre la anemia ferropénica.pptx
Diapositivas sobre la anemia ferropénica.pptxDiapositivas sobre la anemia ferropénica.pptx
Diapositivas sobre la anemia ferropénica.pptx

2021 - Insulinoterapia en pacientes con diabetes Mellitus tipo 2 Revision nar...
2021 - Insulinoterapia en pacientes con diabetes Mellitus tipo 2 Revision nar...2021 - Insulinoterapia en pacientes con diabetes Mellitus tipo 2 Revision nar...
2021 - Insulinoterapia en pacientes con diabetes Mellitus tipo 2 Revision nar...

EPRAC soporte ventilatorio durante operaciones bomberiles
EPRAC soporte ventilatorio durante operaciones bomberilesEPRAC soporte ventilatorio durante operaciones bomberiles
EPRAC soporte ventilatorio durante operaciones bomberiles

Epidemiologia 12: Vigilancia epidemiologica
Epidemiologia 12: Vigilancia epidemiologicaEpidemiologia 12: Vigilancia epidemiologica
Epidemiologia 12: Vigilancia epidemiologica

Infección de Tracto Urinario baja y alta 2024.pdf
Infección de Tracto Urinario baja y alta 2024.pdfInfección de Tracto Urinario baja y alta 2024.pdf
Infección de Tracto Urinario baja y alta 2024.pdf

Programa de monitoreo ambiental 1ra parte
Programa de monitoreo ambiental 1ra partePrograma de monitoreo ambiental 1ra parte
Programa de monitoreo ambiental 1ra parte

RESULTADO FINAL DEL EXAMEN ENARM 2024 EN PERÚ
RESULTADO FINAL DEL EXAMEN ENARM 2024 EN PERÚRESULTADO FINAL DEL EXAMEN ENARM 2024 EN PERÚ
RESULTADO FINAL DEL EXAMEN ENARM 2024 EN PERÚ

OSTEOPOROSIS Y OSTEOPENIA 2024 IMSS UMF9
OSTEOPOROSIS Y OSTEOPENIA 2024 IMSS UMF9OSTEOPOROSIS Y OSTEOPENIA 2024 IMSS UMF9
OSTEOPOROSIS Y OSTEOPENIA 2024 IMSS UMF9

Atencion de enfermeria en el serv triage
Atencion de enfermeria en el serv triageAtencion de enfermeria en el serv triage
Atencion de enfermeria en el serv triage


Cartucheria

  • 1. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA DESARROLLO DEL APRENDIZAJE UNIDAD I CARTUCHERIA EL CARTUCHO.- Orígenes.- La palabra cartucho proviene del vocablo italiano cartoccio, la que a su vez se deriva del latín carta, y cuyo significado es “papel”. El hecho tiene su origen a fines del siglo XVIII, cuando de los cartuchos iníciales fueron elaborados de papel los que solo contenían la carga de pólvora, llevando los objetos de proyección (balas) por separado: posteriormente la bala fue unida al cartucho de papel, el que se introducía por la boca del cañón de las rudimentarias armas de avancarga. Existen motivos para creer que el cartucho apareció por primera vez en España, donde fue empleado por la artillería en la segunda mitad del siglo XVI, dándole el nombre de cartucho, probablemente a causa de llamarse así cada uno de los huecos que en la aljaba, servían para contener las flechas.
  • 2. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA Esta innovación pronto pasaría a las armas ligeras, introdujeron el cartucho de papel para cargar sus fusiles. Este cartucho solo contenía pólvora, lo que obligaba al tirador a realizar la carga en varios tiempos (introducir el cartucho de pólvora, el proyectil, y cebar la cazoleta), por lo tanto la capacidad de abrir fuego resultaba sumamente lenta. Otra mejora en la cartuchería la llevó a cabo a mediados del siglo XIX, LEFAUCHEUX. La mejora consistió en reforzar con cartón la vaina, a la se le añadió un culote metálico. Este hecho no solo mejoró los escapes de gases, si no que evitó, o por los menos dificultó, la entrada de la humedad en el cartucho, evitando así, que la pólvora se estropeara. La característica fundamental, y que por tanto, impregna de cierta originalidad al cartucho de Lefaucheux, es la espiga o varilla de metal. Esta espiga forma parte de la estructura del cartucho, uno de sus extremos está situado junto a la capsula iniciadora y el otro sale al exterior, y tras ser golpeada por el martillo del arma produce el disparo. Hay que decir, que también Lefaucheux, se sirvió de los estudios del suizo Pauly, para fabricar su cartucho. En cuanto al término cartucho, tampoco hay unanimidad a la hora de establecer su origen. En España y en Italia se atribuyen el nombre. A finales del siglo XVIII el cartucho de papel estaba totalmente desarrollado, y serán los avances mecánicos unidos a los descubrimientos químicos los que conjuntamente van a contribuir a que el cartucho vaya evolucionando con otro tipo de materiales más resistentes.
  • 3. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA F. LANZA en su manual de cartuchería presentó un grafico en el que se ve la evolución del cartucho. Así, en 1.812 la bala del cartucho de papel pasa de ser esférica a convertirse en ojival con la carga de pólvora de papel de características altamente inflamables. En 1.820 se emplean iniciadores separados del cartucho, la vaina es la precursora de las vainas de metal. Aunque el desarrollo pleno de este cartucho llegó en 1.848. En 1828 aparece un cartucho totalmente metálico con iniciador incorporado, a pesar del avance, no logró eclipsar el cartucho de 1.820. En 1.836 vio la luz el cartucho de aguja, que perduró gran parte del siglo XX. En 1.845 encontramos el cartucho de percusión anular. En 1.858 se desarrolla el cartucho metálico con iniciador interior y de percusión central. Este es ya el cartucho moderno. Y finalmente en 1.868 nos encontramos el cartucho de percusión central con vaina ranurada.
  • 4. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA El cartucho metálico moderno comienza a fraguarse entre los años 1845 y 1858, con la incorporación de la percusión anular y la percusión central, respectivamente. La percusión central fue desarrolla por el francés FLOBERT. El sistema de Flobert se estructura sobre una vaina totalmente metálica, concretamente de cobre. El fulminante, que también cumple la función de carga de proyección, se introduce en el culote de la vaina, ocupando toda su área. Es decir, el fulminante tiene una doble función: actúa como activador y como carga de proyección. Fue un cartucho de potencia más bien escasa, y a pesar de ello gozó de gran popularidad. Lo Perfeccionó SMITH Y WESSON. El sistema anular tiene como ventaja que la aguja percutora puede “picar” en cualquier punto del culote de la bala. Cierto es, que la aparición de este sistema parecía definitivo, pero nada más lejos de la realidad. Los cartuchos precisaban cada vez más potencia (a más potencia, más carga de proyección se precisa). Esto suponía que la carga de proyección tenía que aumentar, y para adquirir más potencia en el cartucho de percusión anular, había que aumentar el grosor del culote de la vaina para aguantar más carga. Este aumento de grosor del latón del culoto impedía que la aguja percutora pudiera alcanzar la carga de proyección para iniciar el disparo. Por lo tanto, el disparo no se podía realizar. Este problema se solucionó con la aparición del sistema central, que como todo lo ocurrido en el mundo de la cartuchería, fue producto de los estudios llevados a cabo por armeros y militares. El caso concreto del sistema de percusión central surge casi al unísono en Estados Unidos e Inglaterra.
  • 5. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA En el sistema de percusión central interior, como su nombre indica, la capsula iniciadora se halla dentro, en el centro del culote de la bala. Esto es, la aguja percutora debe efectuar su impacto en el punto central del culote. Ya dijimos que el sistema de percusión anular se caracterizaba porque la aguja percutora podía impactar en cualquier parte del culote la vaina. Como precursor del sistema de percusión central citaremos al suizo PAULY, aunque dicho sistema fue mejorado en el mismo espacio de tiempo por los militares:  Por el estadounidense BERDAN, quien diseñó una capsula iniciadora patentada con su nombre. Este nuevo cartucho presentaba reforzado con mayor grosor de latón las paredes y el culote de la vaina, esto lo hacia resistente a la presión de los gases, y por tanto se le podía poner mas carga de proyección, que a su vez se traducía en mayor potencia del disparo.  Y por el también militar Británico BOXER, que patentó una nueva forma de percusión central. Este tipo de cartucho que en principio resultó más barato, aunque no progresó, porque el sistema de enrollar el latón de la paredes de la vaina en el culoto, encasquillaba el arma. Solo se utilizó en Inglaterra.
  • 6. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA La diferencia entre uno y otro sistema consiste en que en: - El sistema Berdan, el yunque está en la vaina y el fuego se comunica con la pólvora a través de unos pequeños orificios, llamados oídos. - Y en el sistema Boxer el yunque se encuentra en la capsula iniciadora, y el fuego se comunica para activar la carga iniciadora o de proyección por un solo oído u orificio de mayores dimensiones. El gran número de conflictos bélicos, los tirados deportivos y el uso de la armas por los cuerpos de policía han contribuido a la evolución de los cartuchos de percusión central, ya que cada uno de los colectivos citados precisa un cartucho con unas características muy concretas. Dicho lo cual pasaremos a describir las partes del cartucho moderno, son de dos tipos: metálicos y semi-metálicos, la vaina de estos últimos, se compone de dos materiales, y suelen emplearse en armas largas. Definición.- Definir el cartucho es una tarea altamente complicada, hay muchas definiciones, y cada una de ellas pretende reflejar las características técnicas del momento en que se realizan. A fecha de hoy podemos definir el cartucho, como el conjunto de elementos o componentes heterogéneos, que bien separados, bien juntos conformando una sola unidad, se introducen en un arma de fuego, que al ser disparada se pretende obtener unos resultados previamente establecidos. Es una definición amplia. Cuando hablamos de componentes, nos referimos, a la vaina, capsula fulminante, carga propulsora conocida como pólvora y bala. El término separados, hace alusión a la forma de introducir los distintos componentes en las armas de avancarga. El término conjunto, quiere tener en cuenta la sola
  • 7. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA unidad que los cartuchos metálicos conforman. Y la heterogeneidad, se refiere a la variedad de sustancias que forman el cartucho. Dentro de la terminología técnica empleada en el campo pericial podemos decir que se trata de un elemento o unidad completo de carga que utiliza un arma de fuego para la producción del disparo. Clasificación en función de su utilidad en: • Cartuchos de guerra. • Cartuchos deportivos, caza mayor y menor, y tiro de concurso. • Cartucho de salva, pretenden habituar al ruido a los soldados durante maniobras y ejercicios militares. • Cartuchos de prueba, se utilizan par realizar pruebas balísticas. Con el fin de conocer sus características. Capacidad de parada, de penetración, etc. • Cartuchos de tiro reducido, se utilizan en pruebas de salón y en galerías de tiro, la bala pesa poco y a escasos metros de su salida por la boca de fuego pierde su energía • Cartucho de lanza granadas. • Cartuchos y propulsores, se utilizan para lanzar dardos para sedar a animales. • Cartuchos de bala única y de bala multiple.
  • 8. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA Munición.- Definición.- Es el nombre genérico con el que se designa al conjunto de cartuchos con el que se carga un arma de fuego. COMPONENTES DEL CARTUCHO: Los cartuchos constituyen la razón del empleo de las armas de fuego, pues un cartucho sin arma no tiene un sentido práctico y un arma sin cartuchos no tiene razón de ser.
  • 9. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA Ambos deben considerarse como un binomio inseparable, donde se involucra la acción propia del tirador, la forma más clara que tenemos para definirlos es la de reconocer los cuatro elementos básicos que los conforman, pues están en estrecha relación con las características estructurales y de funcionalidad de las armas de fuego que los emplean. Tales componentes son: VAINA. Es la base del cartucho y se puede definir como la estructura metálica de figura circular sobre las que se incorporan los restantes componentes del cartucho. Las vainas actuales son el resultado de numerosos años de estudio, están estructuradas para alojarse en la recamara del arma que las va a disparar, tras ser extraídas del cargador o depósito del arma. Su composición básica es de latón. Otra de la funciones es taponar, tras ser dilatadas durante la fase de la deflagración, la recamara. La vaina ha de ser flexible o elástica, además de resistente y cierta facilidad de dilatación. Estas características favorecen el proceso del disparo. Siendo comúnmente un recipiente metálico de forma tubular, cerrada en un extremo, donde se ubica el elemento iniciador, destinado a alojar la carga de
  • 10. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA proyección y mantener rígidamente unido el conjunto con el proyectil, tiene la función de integrar en una pieza la bala, la carga de proyección y el fulminante. La vaina inicia su desarrollo a partir de 1850, y después de 148 años de evolución puede considerarse perfeccionado, los casquillos actuales se fabrican principalmente en latón, que es una aleación básica de 70% de cobre y 30% de zinc, la que puede variar con las consideraciones del fabricante. Este material reúne buenas características de maleabilidad, lo que permite trabajarlo fácilmente, y de flexibilidad para lograr una adecuada obturación; resiste presiones por encima de 390 kilogramos por centímetro cuadrado, y después del disparo, ofrece una fácil extracción de la vaina el inconveniente es su costo. Las dimensiones de los casquillos o vainas deben ser muy precisas, pues de ello depende su adecuado alojamiento en la recámara de las armas de fuego. En caso de holgura por desgaste o por defecto de fábrica, los casquillos pueden reventarse y provocar un escape de gases a muy alta presión, lo que resultaría en una destrucción parcial del arma acompañada de los posibles riesgos para el tirador. Partes de la vaina: Una vaina tiene las siguientes partes: Culote, Cuerpo, Gola, Gollete y Boca.
  • 11. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA a) Culote.- Es el fondo de la vaina. Si el cartucho es de percusión central, tiene un alojamiento para la cápsula iniciadora, siendo el grosor del culote mayor que el del cuerpo del cartucho. Es plano por la parte exterior y lleva una pestaña o una ranura de extracción, o ambas cosas. Si la percusión del cartucho es anular, el grosor del culote es fino, no lleva el alojamiento para la cápsula iniciadora y posee una pestaña, hueca, en cuyo interior va el explosivo iniciador. b) Cuerpo.- Puede ser cilíndrico o cónicos, siendo el espesor decreciendo de culote a boca. c) Gola y Gollete.- La gola es un tronco de cono que produce un estrechamiento en el cartucho, siendo esa la parte más estrecha a continuación de la gola el gollete. d) Boca.- Es la parte abierta del cartucho, su misión es mantener la bala fuertemente engarzada. CLASIFICACIÓN DE LAS VAINAS: 1.- Según el material de su constitución:  Metálicas  Semi-metálicas  Plásticas  Papel o cartón
  • 12. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA METALICA PLÁSTICO PAPEL SEMI-METALICA 2.- Por su forma geométrica:  Cilíndricos  Cónicos  Abotelladas
  • 13. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA 3.- Por su configuración de su base, con reborde o pestaña conocidos en inglés como rimmed, con semireborde (semi remid), con ranura o surco (simmless), con base reducida (rebated) y con base reforzada (belted).
  • 14. II CURSO VIRTUAL DE BALISTICA DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES 1) Rimmed o Rand (con reborde y sin surco) 2) Rimless (sin reborde y con surco) 3) Rimless Grooveless (sin reborde ni surco de extracción). 4) Semi Rimmed (con semi reborde y surco de extracción) 5) Reduced Rim (con reborde reducido o rebatido)
  • 15. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA 6) Belted (con cinturón). Reborde: margen, pestaña o saliente que en forma de anillo saliente sobrepasa el diámetro de la circunferencia de la cabeza del cartucho y del cuerpo de la vaina. Cumple con la función de permitir su fijación en la recámara del arma y de favorecer su extracción después del disparo, como sucede en el revólver. En inglés se llama ?Rimmed? y se abrevia R, colocando esta letra al final de la denominación del calibre. De uso común en cartuchos para revólveres y escopetas de caza. Las vainas ?Rimless? también poseen reborde, pero el diámetro de éste es igual al diámetro mayor de la vaina. Rand: palabra alemana que es igual a reborde (o pestaña). Término de uso frecuente en países europeos. Se abrevia R, igual que en inglés, y se utiliza de igual forma. Ej.: .303 British R. Surco de extracción: ranura o surco de profundidad variable, ubicada por lo general en la base de la vaina y por delante del reborde, que se utiliza para facilitar la extracción de la vaina luego del disparo. Su presencia se hace prácticamente indispensable para el tiro en ráfaga en las ametralladoras, pistolas ametralladoras y fusiles de asalto automáticos y semiautomáticos. También se usa en las pistolas semiautomáticas. Belted: son vainas que tiene un engrosamiento en forma de cinturón o reborde por delante del surco de extracción. Es característico de algunos cartuchos Mágnum para caza de grandes animales. Proviene del inglés ?Belt?, que significa cinturón. 4.- Por el sistema de percusión.-.
  • 16. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA Lefaucheux o pinfire.- En este caso, la carga propulsora se inicia cuando el percutor golpea la aguja que enciende el fulminante, este tipo de percusión ya está obsoleto en el mercado Flobert: También denominado "tiro de salón" este tipo de cartuchos, no posee pólvora en el interior de la vaina, por lo que el proyectil se impulsa nada más que con los gases producidos por la ignición de la carga fulminante.
  • 17. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA Fuego Anular o rimfire: La carga fulminante se encuentra en el interior de los bordes de las pestañas, por lo cual el martillo golpea en la parte anular del culote para que se produzca el disparo. Fuego Central o centerfire: La carga fulminante se encuentra encapsulada en el centro del culote, que es donde impacta la aguja percutora para producirse el disparo. Estampa o grabados en el culote Estampados en la base de la vaina, normalmente, se suelen incluir datos que permiten identificar al fabricante del cartucho y el calibre del mismo (SPEER .38 SPECIAL). También pueden incluirse características particulares de la carga (LAPUA .38 SPL + P : este cartucho de calibre .38” Special fue
  • 18. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA fabricado por LAPUA de Finlandia, y tiene mayor potencia que la munición normal). Muchas veces, sobre todo en el caso de munición militar, se utilizan códigos de letras y/o números, y se agregan el año de fabricación, el número de lote dentro de ese año, etc. Por ejemplo: DOU St+ 14 42. Esta inscripción, en un cartucho de calibre 9mm Parabellum nos indica que fue fabricado por Waffenwerke Brunn A.G., Povaska Bystrica, durante la ocupación alemana de Checoeslovaquia (DOU), la vaina es de acero (St+) y es el lote 14 del año 1942 (14 42). Hay fabricantes que incluyen un código alfanumérico para identificar a la munición de su fabricación., como la Deutsche Waffen und Munitionfabrik (Fábrica Alemana de Armas y Municiones), de Karlsruhe, Alemania ejemplos: Código Calibre 242 .44 Smith & Wesson Revólver de Ordenanza Ruso 272 11 mm Remington Español 358C 8 x 50 R Mannlicher Mod.-95 para Austria y Bulgaria 367A 7,65 mm Turquía M-90 367B 7,65 mm Argentina M-91 EL TACO (cartuchos de carga múltiple) La misión del taco es múltiple: por un lado, aprovecha al máximo los gases producidos en la combustión de la pólvora gracias un perfecto sellado interno del cartucho en el momento del disparo y, por otro, contiene y protege a los perdigones en su trayecto por el interior del cañón evitando que se deformen por rozamiento con las paredes. Además, gracias a la flexión del pilar de unión
  • 19. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA de las dos cazoletas del taco, suaviza el retroceso del arma al amortiguar el impacto inicial que se produce en el momento del disparo. A la hora de mencionar los componentes de los cartuchos semi-metálicos, más popularmente denominados cartuchos de escopeta, muchos olvidan uno de los elementos esenciales. Sin olvidar la importancia de balas, perdigones, pólvora y vainas, el taco es fundamental en la consecución de la regularidad balística, en presiones y velocidades. La calidad de un cartucho depende en gran manera de la de su taco. Cuanto mejor sea el taco mejor rendimiento obtendremos del cartucho, y mejor garantizaremos un funcionamiento optimo de este tipo de munición, sobre todo, cuando va cargada con granalla metálica (perdigones o postas).
  • 20. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA La misión del taco es múltiple: por un lado el taco sella la cámara de gas manteniendo los gases fuera del haz de perdigones, evitando las dispersiones que ocasionaría la perturbación del haz por los gases y, por otro, protege a los perdigones impidiendo que se deformen en el momento de la deflagración de la pólvora y durante todo el recorrido por el cañón. Inicialmente los tacos eran de fieltro, corcho o papel prensado, pero desde que la FN (Fabrique Nationale Herstal S.A.) inventó el taco plástico de doble cubeta (Shot Wrapper) empleándolo en su cartucho “Legia” la mayoría de los cartuchos montan tacos plásticos. Con el taco plástico de doble cubeta la FN solucionaban los fallos que producían en muchas ocasiones los tacos de fieltro, que al quedarse cruzados permitían que los gases desordenaran el haz y llegaran incluso a fundir y pegar los perdigones entre sí.
  • 21. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA Otra de las mejoras conseguidas fue que al obturar con mayor perfección la cámara de gas se aprovecha más la presión de la pólvora, lo que permite reducir la carga. Esta reducción de carga sumada a la progresividad del amortiguador del taco que suaviza el impacto inicial que se produce en el momento del disparo, hace que el retroceso del arma resulte muchos menos perceptible. Por otra parte, gracias este tipo de taco se evita en gran manera que los cañones de las escopetas se obturen. Durante su recorrido por el cañón, al ir los perdigones en la cubeta, no tocan las paredes del ánima, consiguiendo suprimir los residuos de plomo que a causa del rozamiento se depositaban en las paredes del cañón. Hoy en día aunque se siguen produciendo tacos de corcho, fibra o incluso papel, como el célebre taco “Cup Wad” elaborado por la casa Winchester, la mayoría se fabrican por inyección de polietileno de baja densidad utilizando la última tecnología en moldes de inyección, lo que garantiza un producto de alta calidad y regularidad. El fabricante personaliza el diseño de cada modelo de taco para garantizar un resultado optimo del cartucho y conseguir distintos efectos en el momento que se realiza el disparo; sirva de ejemplo la misión dispersante que tienen algunos tacos que mediante un separador situado en la cubeta superior, entre la carga de perdigones, facilita la dispersión del haz de plomos en el momento de salir del cañón. Esto permite un haz más amplio y una distribución optima de los perdigones a muy corta distancia, adaptando el cartucho para el tiro cercano; sirva de ejemplo el taco super dispersante patentado por Cartuchos Saga S.A. En otras ocasiones el cartucho va dotado de un taco graso, completamente biodegradable con una tapa de cartón que garantiza la hermeticidad necesaria
  • 22. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA para los gases y especialmente diseñado para producir el menor el impacto medioambiental, atendiendo a las restricciones ecológicas que existen en algunos países. En definitiva, el rasgo que ha marcado la evolución y el diseño del taco ha sido el adaptar el cartucho a la variedad, diversidad y diferentes supuestos de utilización ya sean militares, policiales o deportivos. Consiguiendo una regularidad máxima de presión, velocidad, y cualidades balísticas uniformes en todas las condiciones en las que se efectúa el disparo. CÁPSULA INICIADORA FULMINATE.- Tiene la función de iniciar la deflagración de la pólvora mediante una llamarada de fuego que se trasmite a través de las chimeneas u orificios de destello en las vainas, la cápsula de las vainas generalmente es de bronce o de algún otro metal maleable, diseñado en forma de copa o recipiente circular en el que se deposita la mezcla fulminante protegida por un disco de papel especial. Tipos de iniciadores de fuego central:
  • 23. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA Se puede mencionar que el fulminante Boxer fue diseñado en 1867 por Eduard Boxer, coronel del ejército británico, siendo utilizado por la mayoría de los fabricantes estadounidenses de cartuchos, el pistón Berdan fue desarrollado un año antes (1866), por Hiram Berdan coronel del ejército de los Estados Unidos, y que paradójicamente es utilizado por los fabricantes europeos y de otros países asiáticos. Iniciador Boxer.- En este tipo de iniciador, el yunque, está dentro de la capsula fulminante por lo cual se utilizará una vaina que contenga un solo oído.
  • 24. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA Iniciador Berdan.- Este tipo de iniciador, no posee yunque, el mismo se encuentra incluido en la vaina el cual posee dos oídos. CARGA PROPULSORA O PÓLVORA.-
  • 25. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA Es el elemento impulsor del proyectil contenido en el cartucho. Tan pronto la cápsula iniciadora la enciende, comienza la combustión, con gran desarrollo de gases y aumento de la temperatura, incrementado la presión en la recámara, la que empuja al proyectil, y comienza a adquirir velocidad. Pólvora Reseña Histórica: Se atribuye a los Chinos la realización de mezclas Explosivas semejantes a la Pólvoras Negras, utilizadas con fines Pirotécnicos, antes de la era Cristiana. Sin embargo, algunas referencias la dan como más antiguas todavía, hay un dato en el Libro de Marco Polo, que en su viaje a la China, donde narra que construyen para el Emperador una máquina lanzadora de piedras y que en su mecanismo estaba el uso de mezclas explosivas. Algunos autores dicen en cambio que fueron los Indúes los que inventaron la Pólvora y que durante la invasión a la India por Alejandro Magno, fue cañoneado por este tipo de armas y también algunos autores hallan cierta referencia, aunque más bien mezclas incendiarias, en los Romanos, quienes combinaban Azufre,
  • 26. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA Betún y Estopas, los colocaban en el extremo de sus lanzas y las enviaban o lanzaban encendidas. Otros antecedentes abribuyen a los Árabes, como que conocían la Pólvora en el siglo XIII y que la usaban con fines incendiarios y que ignoraban su fuerza Expansiva. A principios del siglo XIV empieza a utilizarse su poder impulsivo y a partir de allí su evolución en la aplicación de “adelantos” de ese rubro de la humanidad. Se atribuye la invención de la Pólvora con este fin, a ROGELIO BEACON (1214- 1284), monje franciscano, Filósofo, Físico, Alquimista. En una de sus obras “Opus Majus” se ocupa de la Pólvora. Se sabe que fue aplicada en la Guerra en la 1ra. Mitad del siglo XIV y existen menciones de la Pólvora usada por los Moros en el “Sitio de Tarija” en 1340 donde empleaban cañones. Con el transcurso del tiempo variaron las proporciones de Salitre, Azufre y Carbón, y fue BERNOUILLI (Bernuil), el primero en demostrar que la sorprendente potencia de la Pólvora era debido al hecho de que en la Explosión se producía un considerable volumen de gases. Hoy se ha logrado medir y se sabe que 1 gramo de Pólvora, produce 270 Cm3 de gas. También con la modificación de las armas se fueron imponiendo necesarios cambios en la forma y el tamaño de los granos. Por ejemplo: con la aparición de cañones de gran calibre, fue necesario hacer Pólvoras más lentas y dio nacimiento a las llamadas “Pólvoras Pardas”, con muy poco Azufre, de 0 a 3 % y que además tenían Carbón rojizo que es menos combustible. Pólvoras negras:
  • 27. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA Las “Pólvoras Negras”, están constituidas por una mezcla de varias sustancias. Unas Combustibles, otras Comburentes u Oxidantes, pero ninguna de ellas aisladamente tiene características Explosivas. COMPOSICIÓN Y FUNCIÓN DE CADA UNO: -Nitrato de Potasio: N O3 K ó Salitre. Cumple la función de Comburente. -Carbón: Cumple función de Combustible. -Azufre: Cumple función de Combustible, aunque también se le atribuye un efecto de Conservador y que regula mejor la Combustión. Desde el punto de vista Militar, las “Pólvoras Negras” han dejado de tener interés , en virtud que las “Pólvoras Sin Humo” tienen mejores propiedades. Pero se usaron y en cantidades fabulosas durante la “Iº Guerra Mundial” y aún hoy continúan en uso en armas Deportivas, Salvas, Mechas, y en algunas Granadas, Cebos y Detonadores. Ventajas: De muy bajo costo, fácil fabricación, es estable a temperaturas moderadas, fácil conservación excepto su carácter hidroscópico, es decir, debe ser preservada de la humedad. Fácil combustión. No tiene una acción erosionarte sobre el cañón del arma. Tiene dos inconvenientes muy importantes: 1) La cantidad de productos o residuos que producen cuando deflagran, 2) Es que queda este residuo en las armas y favorece la formación de moo. Otra es la formación de humo.
  • 28. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA Materias Primas: Las Pólvoras Negras, están constituidas por: “Nitrato de Potasio” ó “Salitre” ó “Nitro”, además de Azufre, y Carbón Vegetal. A).-Nitrato de Potasio: El NO3K, es una Sal Incolora, Inodora, de sabor picante y amargo, también es llamada Salitre. Es una Sal soluble en agua y funde a temperaturas altas: 339 ºC. Cuando se lo calienta al rojo, se descompone en: -Nitrógeno: N2. -Oxígeno: O2. -Oxido de Potasio: OK2. Esto es lo que explica el por qué, puede actuar como Comburente u Oxidante en la mezcla, ya que aporta el Oxígeno para la Combustión. B).-Azufre: Es un compuesto Simple, conocido de la antigüedad, abundante en la naturaleza, y sobre todo en los terrenos volcánicos. Es un polvo color amarillo- limón, insoluble en agua y muy soluble en Sulfuro de Carbono, es mal conductor del calor y la electricidad (y al frotarlo se carga negativamente). Tiene un punto de Fusión de 114 ºC.. Arde con una llama color azul y desprende ese olor característico pestilente del Anhídrido Sulfuroso: SO2 . C).- Carbón Vegetal:
  • 29. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA Combustión incompleta de la madera (se obtiene por ello). Si fuera completa sería todo Dióxido de Carbono: CO2. Se hace la combustión de la madera en un ambiente en lo posible carente de Oxígeno. Fabricación de la “pólvora negra”: 1. Pesado: de los componentes. 2. Pulverización: de todos los componentes, pero siempre en forma individual, cada uno por separado. 3. Mezclado: con la consiguiente precaución, deben ser mezclas binarias, es decir, de dos elementos. Ejemplo Salitre con Azufre, o Salitre con Carbón. Luego se efectúa la mezcla de ellos con el tercero, en toneles de cuero que se arman sobre listones de madera. 4. Humedecido: se agrega 5 % de H2O. Esta etapa es necesaria para facilitar el siguiente paso. 5. Molienda: ésta en condiciones humedecidas. Es la operación más peligrosa. Se realiza con dientes de madera dura (de allí el nombre de Muelas o Galleta de Muelas). 6. Homogeneización: son operaciones mecánicas tendientes a homogeneizar el producto, sobre todo tratando que la mezcla sea uniforme, de acuerdo al tamaño y forma que se le van a dar a los granos. A veces se le agrega Grafito en Polvo. Esto generalmente le da un poco más de brillo y disminuye su Higroscopicidad(disminuyendo su capacidad Explosiva). 7. Secado: se hace muy lentamente y a no más de 50 ºC.. Se trata de eliminar el agua que se le agregó en su fabricación y se la lleva a un tenor de 0,75 a 1 % de humedad. Inflamación de estas “pólvoras negras”:
  • 30. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA 1. POR CHOQUE: Deben ser 2 cuerpos de gran dureza (2 cuerpos de hierro; o uno de hierro y otro de mármol; o uno de hierro y otro de madera). Un choque de dos cuerpos de madera no produce la Inflamación de estas Pólvoras. 2. POR ELEVACIÓN DE TEMPERATURA: Esta forma de Inflamación sólo se lograría con un aumento brusco de temperatura de 270 / 320 ºC.. Si el aumento es lento no se Inflaman. 3. POR LLAMA: Esta Inflamación no es instantánea y sí se logra al cabo de unos segundos. 4. POR CONTACTO CON CUERPOS INCANDESCENTES: Es el más rápido de todos. Productos resultantes de la combustión: Se piensa que el Azufre se unía con el Potasio del Nitrato de Potasio y formaba el respectivo Sulfuro de Potasio. También que el Oxígeno se unía con el Anhídrido Carbónico y queda el Nitrógeno en libertad. Algunos investigadores como GAY y LUSAC, trabajaron en este proceso de la Combustión y confirmaron la función que cada uno tenía: a) EL NITRATO DE POTASIO: su función es servir como comburente u Oxidante, es el que aporta el Oxígeno. b) El CARBÓN: su función es servir como elemento Combustible.
  • 31. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA c) El AZUFRE: Se le atribuye dos funciones: 1ra) su presencia facilita la Inflamación. 2da) mejora la conservación. Estos investigadores demostraron la formación de COMPUESTOS GASEOSOS Principales, tales como: a. Oxígeno, b. Nitrógeno, c. Monóxido de Carbono. Y como RESIDUOS SÓLIDOS, luego de la Combustión, quedaría el: a. Sulfuro de Potasio b. Sulfato de Potasio c. Carbonato de Potasio d. Pequeñas cantidades de Sulfocianuro de Potasio e. Pequeñas cantidades de Azufre f. Salitre sin combustionar. La interpretación respecto a los productos que se forman por Combustión de estas Pólvoras es variada, dependiendo mucho de las etapas en que se analicen los productos de la Combustión. CLASIFICACIÓN DE LAS PÓLVORAS: 1. “Pólvoras de Guerra o Moderadas”: Son las mejores desde el punto de vista balístico, son de gránulos gruesos, atravesados por conductos longitudinales. Tienen distintas formas:  Prismáticas,
  • 32. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA  con una o varias Perforaciones  Cúbicas,  Esféricas,  Hexagonales,  Cilíndricas, etc. 2. Pólvoras para Caza En general son de poca Potencia y de Combustión muy viva, para ello se Aumenta la proporción de Salitre. Fórmula: - NO3K 80 %. -C 12 %. -S 8 %. 3. Pólvoras para minas”: Estas deben desarrollar grandes volúmenes gaseosos, para favorecer el desprendimiento de los minerales. Necesita una combustión más lenta que las Pólvoras de Guerra. Ello se logra aumentando los % de Carbono y Azufre. Fórmula: -NO3K 70 %. -C 14 %. -S 16 %. 4. “Pólvoras de mina y de caza”: Tienen granos irregulares a los cuales durante el tamizado se les da un diámetro homogéneo. Se las clasifica en grados, teniendo en cuenta el tamaño y no la calidad de los granos. Generalmente se usa una denominación “F”, y será - “F” ó “1F”. “FF” ó “2F” “FFF” ó “3F”.así hasta “7F”. Siendo en orden decreciente hasta el tamaño de un grano “FFFFFFF” ó “7F” que es prácticamente impalpable. 5. Pólvoras sin humo
  • 33. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA Breve Reseña.- La pólvora sin humo (llamada también pólvora blanca o pólvora piroxilada) es el nombre que se le da a cierto número de propelentes usados en armas de fuego y artillería que producen una cantidad insignificante de humo cuando se queman, a diferencia de la pólvora tradicional (la pólvora negra) a la que sustituyeron progresivamente entre finales del siglo XIX y principios del XX. La base del término “sin humo” es debido a que los productos de combustión son principalmente gaseosos, comparados con el 55% de productos sólidos (principalmente carbonato potásico, sulfato potásico, y sulfuro de potasio) de la pólvora negra. A pesar de su nombre, la pólvora sin humo no está completamente libre de humo y tampoco tiene forma de polvo como la pólvora negra si no que es un material granular. La pólvora sin humo permitió el desarrollo de armas automáticas y semiautomáticas. La pólvora negra deja un espeso y duro residuo que es higroscópico y causa la corrosión del cañón, mientras que la pólvora sin humo no presenta ninguna de estas propiedades. Esto hace que un arma de fuego de carga automática con muchas piezas en movimiento sea posible. Comienza en el año 1833, cuando un químico Francés: BRACONNOT, observó que el Ácido Nítrico atacaba la madera originando una pasta, y que ésta una
  • 34. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA vez lavada y secada explotaba por choque. Por eso llamó “PIROXAM” al producto obtenido. Más tarde otro químico Francés: PELLOUZE, también trabaja sobre Fibras de Algodón, de Lino y Esparto, y las trató con Ácido Nítrico, y recibió allí el nombre de “ALGODÓN FULMINANTE”. En 1846, dos investigadores, por separado, uno en Basilea, llamado SCHONBEIN y otro en Frankfurt, llamado BOTTGER, descubren independientemente que el efecto Nitrificante del Ácido Nítrico sobre la Celulosa del Algodón se efectuaba en forma ventajosa cuando se operaba en presencia de Ácido Sulfúrico. Allí quedó establecida la idea de la mezcla SulfoNítrica y por eso se consideró siempre a SCHONBEIN como inventor del “ALGODÓN PÓLVORA”. Vino luego una etapa de adaptación de estas fórmulas elaboradas con Explosiones que ocurrían sin causas aparentes, en forma espontánea. Se suspendió temporalmente su fabricación. En 1853, Von LENCK, Capitan del Ejército Austríaco, realiza el mismo proceso, pero anuncia que logró la -estabilización-, eliminando los residuos de los Ácidos usados en el proceso. Es en 1865, cuando el Químico Inglés ABEL introduce su método de estabilización de Nitrocelulosa, que consistía en lavar las fibras de Algodón Esterificado, luego su desfibrado y el Prensado enérgico de la pulpa antes del Secado. En 1886, el Ingeniero Francés: VIEILLE idea la forma de aplicar el Algodón Nitrificado proponiendo el uso en forma Coloidal.
  • 35. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA Estos explosivos son de tipo: Lentos, en los que el Oxígeno necesario para la combustión existe combinado y no como en el caso de la Pólvora Negra, que está mezclado con los elementos combustibles. El hecho que no se produzca humo en la combustión es como consecuencia de que sólo se producen gases y vapores y no cuerpos Sólidos. Significaron un progreso en la historia de los explosivos. Los HUMOS denunciaban la ubicación de las baterías y obstaculizaban la visión, y desde el punto de vista Técnico esos residuos Sólidos (Sarro) se acumulaban en el ánima de los cañones, que debían ser limpiados continuamente y ello disminuía el volumen de fuego. Las “Pólvoras Sin Humo”, contienen Nitrocelulosa como componente fundamental. Cuando además contienen Nitroglicerina, se las llama “Pólvoras de Doble Base”. Quiere decir que las “Pólvoras Sin Humo” son de 2 tipos: 1.) “Pólvoras de Nitrocelulosa”. 2.) “Pólvoras de Doble Base” (con Nitroglicerina). El producto de ambos casos se presenta en forma de Coloide, debido a que durante la fabricación de las Pólvoras se incluye una etapa llamada de “GELATINIZACIÓN”, este procedimiento no afecta las propiedades explosivas de las sustancias y sí en cambio regulariza y disminuye la velocidad de combustión. Por ello también se las denomina “PÓLVORAS COLOIDALES”. Las Pólvoras a base de “NITROCELULOSA”, que son Ésteres Nítrico, es decir que son productos que derivan de la Esterificación del Nítrico (ácido), de las funciones Alcohólicas de la Celulosa. Además de la Nitrocelulosa se denomina:
  • 36. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA  Algodón Fulminantes,  Algodón Pólvora,  FiliAlgodón  Fulmicotón  Piroxilo  Piroxilina  NitroAlgodón  PiroAlgodón  Pirocelulosa  Nitrato de Celulosa, siendo éste la denominación correcta, porque sugiere la idea de la Esterificación de Ácido Nítrico con Grupos Oxidrilos de la Celulosa, o Grupos Alcohólicos. No siempre la Nitrocelulosa obtenida es la misma, en el sentido de que puede diferir por el grado de Esterificación. Galería gráfica de pólvoras actuales Pólvora tubular de Simpla Base para cartuchos de 7,62x51 mm. Estabilizada con difenilamina y etilcentralita Pólvora lenticular para cartuchos de 9mm Parabellum. Estabilizada con etilcentralita. Pólvora en laminillas de Simple Base para cartuchos de 7,62 mm salvas. Estabilizada con difenilamina
  • 37. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA estabilizada con DFA y Estabilizada con DFA y etilcentralita. Etilcentralita Cartucho de impulsión y suplemento para mortero lanzagranadas de 60 mm. Doble base, estabilizadas ambas con etilcentralita Pólvora de simple base para disparos de 5 pulgadas, estabilizada con etilcentralita, en sus primeras fases de descomposición. Pólvora de simple base para disparos de 5 pulgadas, estabilizada con etilcentralita, en sus primeras fases de descomposición. Pólvora para cartuchos de impulsión de granadas de mortero de 81mm. Doble base, estabilizada con etilcentralita Pólvora de triple base (Nitrocelulosa, Nitroglicerina y Nitroguanidina) para proyectiles de 76mm. Pólvora para obuses de 105mm. Simple base, estabilizada con difenilamina Pólvora grafitada para disparos de 90mm. Grano cilíndrico, heptaperfirada. Simle base Esferoidal. Para 7'62mm. Doble base Esferoidal fina. Para 9mm. Doble base.
  • 38. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA Cilíndrica heptaperforada. Simple base, estabilizada con DFA. Para disparos de 3"/50 Laminillas, para pequeño calibre Tubular, para 12'7mm. Simple base, estabilizada con difenilamina Pólvora para disparos de 76/62, Otto Melara. Grano cilíndrico, heptaperforado. Simple base, estabilizada con difenilamina. Pólvora discoidal para pequeño calibre Pólvora esferoidal de doble base, estabilizada con DFA y etilcentralita. Pólvora esferoidal de doble base, Pólvoras para cartuchos de Pólvoras para cartuchos de estabilizada con DFA y pequeño pequeño etilcentralita. calibre. calibre.
  • 39. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA Pólvora cilíndrica, heptaperforada, simple base, con difenilamina. Para disparos de 40mm Pólvora de simple base, con difenilamina, para obusos de 105mm Pólvora cilíndrica heptaperforada, simple base, grafitada, con DFA. Para obuses de 105mm Pólvora cilíndrica heptaperforada, simple base, superficie sin grafitar, con DFA. Para obuses de 105mm Cilíndrica 7 canales. Simple base. DFA. Para 105mm Cilíndrica 7 canales. Simple base. Grafitada. DFA. Para 76/62 BALAS.- Es el componente del cartucho que sale por la boca de fuego como consecuencia de la presión ejercida por los gases. Suelen ser metálicas, aunque también las hay de plástico o madera. Se considera la parte más importante. Tiene gran importancia en lo que se denomina balística, y resulta fundamental en los estudios de balística exterior y balística de efectos. La bala, para F. Lanza, “es la masa generalmente metálica, formada por uno o varios elementos, que ha de tomar el rayado del ánima del arma, con sus
  • 40. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA consecuentes movimientos de traslación y rotación, saltar a la atmósfera volar libremente en parabólica trayectoria e incidir en el blanco con toda su energía remanente”. Porque se conoce como proyectil? El término proyectil proviene del latín (proiectare), y significa lanzar o dirigir una cosa hacia adelante o a distancia, por lo que proyectil es una expresión militar que incluye a todas las balas disparadas por armas ligeras o por la artillería. En el campo de la física, un proyectil es cualquier cuerpo lanzado a través del espacio, el que debido a la velocidad con que es impulsado puede alcanzar un
  • 41. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA objetivo y producir efectos sobre el mismo. Tal definición pudiera ser general, pues involucra todos los cuerpos que al ser arrojados y al tocar otra estructura ocasionan alguna consecuencia. Por su parte, el término bala proviene de la raíz indoeuropea “bal”, que significa lanzar, por lo tanto, las balas pueden definirse como los proyectiles de diversas formas o tamaños que se utilizan para cargas las armas de fuego. En otras palabras, las balas corresponden a los proyectiles específicos que disparan las armas de fuego, pudiéndose deducir que totas las balas son proyectiles, pero que no todos los proyectiles son balas. Para algunos peritos en balística resulta incorrecto emplear el término proyectil cuando se trata de una bala inmóvil, aduciendo que las balas, al no estar en movimiento no pueden considerarse como proyectiles. El criterio contrario a esto afirmaría que las balas ya disparadas se emplearon como proyectiles, o que las balas aun no han sido disparadas. Partes: Cabeza: (redonda-cónica-plana-ojival) Cuerpo: (cilíndrico) Culote: (plana - cónica - tronco cónica)
  • 42. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA Formas de la Cabeza de la Bala. Están dadas por una multitud de variedades, que llevan gradualmente de la una a la otra, sin que se pueda establecer un límite preciso entre ellos. Ojivales - Cónicas – Truncocónicas – Redondas - Planas
  • 43. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA En lo referente a los cartuchos semimetálicos de escopeta, debemos mencionar que, cuando el diámetro de la bala esférica se sitúa entre 9,14 mm y 6,1 mm se la denomina posta. Cuando el diámetro es inferior a 5 milímetros pasa a denominarse perdigón Retomando el concepto general, podemos decir que la bala es la parte principal del cartucho y su función es fundamental en el éxito del disparo. Gracias al impulso que le facilita la pólvora recorre la trayectoria hasta el blanco y le cede la energía residual, desarrollando toda la balística exterior y de efectos. Las primeras balas eran de plomo y tenían forma esférica. Su utilización predominó durante cinco siglos, hasta ya muy entrado el siglo XIX, cuando con la aparición de las armas de anima rallada, Devigne diseña en 1826 una bala cilindro-cónica con un hueco en la base. Poco después vendría la bala cilindro- ojival diseñada por Thouvenin, la bala Minié, la Dreyse, la Lorenz. Poco a poco las balas con forma esférica quedarían relegadas a los cartuchos de caza. La aparición de la retrocarga implantó el cartucho metálico y con el se generalizaría la bala cilindro-ojival. En estos primeros cartuchos las balas eran de plomo con una aleación de estaño o antimonio. Pero cuando las balas, gracias al empuje producido por las pólvoras nitrocelulosas, comenzaron a sobrepasar los 450 m/s de velocidad inicial no tomaban bien las estrías y los cañones se emplomaban a causa de la tremenda fricción. La solución a este problema fue dotar a la bala de plomo de una "camisa metálica". En estas primeras balas con envuelta metálica y alma de plomo (blindadas), la envuelta se fabricaba con cuproníquel, solventando en principio el problema, pero cuando las velocidades alcanzadas superaron los 700 m/s de Vo, la camisa de cuproníquel se fundía, lo que ocasionaba en el ánima del cañón un residuo que solo se podía quitar a base de amoniaco y baqueta; este inconveniente se solucionaría gracias a la denominada envuelta de "Metal dorado" (aleación de
  • 44. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA cobre, cinc y una pequeña cantidad de estaño). Posteriormente aparecen las envueltas denominadas de "Trío-metal" que se obtienen combinado una fina lamina de acero destemplado entre dos finísimas laminas de metal dorado La tecnología de las balas está en continua evolución. Desde la aparición de la bala esférica y tras más de 800 años de lento desarrollo, escalonados con algún periodo de rápida evolución, ha sido a partir de 1990 cuando los progresos en la metalurgia y los modernos procesos de fabricación nos han llevado a un avance vertiginoso en el diseño y la efectividad de las balas. Actualmente tenemos proyectiles, compuestos de 8 metales, que dependiendo de la dureza del blanco se comportan de una manera u otra. Siendo capaces de traspasar un chaleco antibalas o una placa de acero; o por el contrario, cuando el objetivo a batir es blando, la bala se expande 360º dentro del blanco cediéndole toda su energía y no traspasándolo CLASIFICACIÓN DE LAS BALAS A la hora de clasificar las balas nos encontramos con infinidad de posibilidades. Si atendemos a los elementos que contienen estas pueden ser de un elemento, de dos elementos y de varios elementos. Si nos fijamos en los efectos que producen serán trazadoras, incendiarias, explosivas, perforantes, etc. Según la silueta de su cuerpo serán lisas, ranuradas, moleteadas y entalladas. Atendiendo a su forma geométrica pueden ser esféricas, cilíndricas, ojivales, y sus variantes mixtas como cilindro-cónicas, cilindro-ojival, etc. Como vemos ha quedado claro que podemos seguir con infinidad de clasificaciones, por lo tanto vamos a centrarnos solo en las más significativas. Atendiendo a su forma La forma, el perfil de la ojiva y la composición de la bala depende del uso que se le dé a la misma. Por ejemplo: las agudas están diseñadas para que pierdan velocidad más despacio y tengan más alcance y más capacidad de penetración. Al contrario, las balas de punta redondeada suelen ser
  • 45. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA más efectivas a corta distancia y ceden más energía en le momento del impacto penetrando menos que las picudas. Dentro de esta primera clasificación, y atendiendo a formas y perfiles, realizaremos cuatro subgrupos: POR SU FORMA GEOMÉTRICA : Esférica (A) Cilíndrica (B) Ojival (C) Cilindro-cónica (D) Cilindro-ojival (E) Aerodinámica (F) POR LA FORMA DE SU BASE Roma (L) Plana (M) Hueca (N) Aguda (Ñ POR SU FORMA DE CUERPO MOLETEADA (0) RANURADA (P) ENTELLADA (Q) LISA (R)
  • 46. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA Expansivas: Con la intención de obtener mayores daños, la bala se deforma expandiéndose dentro del blanco y cediéndole toda su energía. Una de las primeras balas expansivas fue la diseñada y patentada en 1897 en el arsenal Dum-Dum, en las afueras de la ciudad India de Calcuta. Esta munición fue prohibida por el convenio Internacional de la Haya, quedando relegada para usos cinegéticos. Actualmente, son ejemplo de balas expansivas las conocidas como de punta hueca. Frangibles: Se fragmentan al impactar en una superficie dura evitando rebotes, o traspasar el blanco. Están compuestas por una mezcla de cobre y estaño, combinados por alta presión o una sustancia aglomerante como el nylon y el estaño Perforantes: Balas blindadas de núcleo duro perforante. La misión de este tipo de balas es poder atravesar los blindajes ligeros. Los alemanes, durante la Primera Guerra Mundial, para traspasar el blindaje de los primeros carros de combate
  • 47. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA idearon este tipo de proyectil. Compuesta de un núcleo de acero rodeado de una envuelta de plomo que está a su vez rodeada de una camisa o blindaje convencional. En el momento del impacto se desprenden las envueltas y el núcleo de acero continua la trayectoria perforando el blindaje. Ejemplo de este tipo de balas son la bala Roth y la Krupp. Posteriormente se perfecciona este tipo de munición reforzando el núcleo con una aleación de Níquel -Cadmio. Trazadoras: Su función principal es la de marcar la trayectoria mediante una estela luminosa o de humo, y así poder corregir el tiro. Las primeras balas trazadoras se fabricaron pegando a la base de la bala una pastilla de magnesio y fosfato. En la actualidad exteriormente las podemos distinguir dado que su ojiva va pintada de color verde o rojo, dependiendo del país de origen. Otra característica es que la longitud de estas balas, suele ser mayor de lo normal debido a que necesitan contener en su interior un espacio donde alojar la carga trazadora (generalmente fósforo). Comúnmente en las ametralladoras una de cada cinco balas es trazadora.
  • 48. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA Incendiarias: Balas que contienen una mezcla química que se inflama al contacto con el aire o por impacto. La misión de este tipo de bala es producir incendios en el lugar donde impactan. La carga incendiaria, habitualmente fósforo blanco, va colocada en el interior de la ojiva. En el momento del impacto se rompe la camisa de la bala, inflamándose el fósforo al entrar en contacto con el aire. Para su diferenciación la ojiva va pintada de azul o naranja. Explosivas: Balas que contienen una carga que explota por impacto. La utilización de balas explosivas es muy antigua. Básicamente su misión es la de detonar al impactar en el blanco. En un principio la sustancia explosiva era una
  • 49. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA mezcla de fulminato de mercurio y clorato potásico. Esta carga detona a causa de la presión que sufre la bala en el momento del impacto. Materiales: • Plomo puro • Plomo endurecido (estaño y antimonio) • Latón militar (cobre 90% zinc 10%) • Madera • Plástico • Papel • Cera • Pintura, etc. COMPONENTES DEL CARTUCHO DE CARGA MULTIPLE Un cartucho de CARGA MULTIPLE esta compuesto por seis partes: vaina, culatín, pistón, pólvora, taco y perdigones. La vaina es la envuelta exterior que contiene los componentes interiores. Actualmente se fabrica en polietileno de alta densidad, aunque todavía es posible encontrar modelos antiguos fabricados con cartón (los construidos con plástico son mucho más estables, fuertes e impermeables). La vaina puede presentar diversos tipos de cierre, siendo el más común el denominado en estrella, que puede ser de 6 u 8 puntas, aunque existen otros sistemas como tapa plástica, doblez en el extremo de la vaina, etc.
  • 50. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA El culote es la pieza metálica, normalmente de latón, situada en el extremo del cartucho y que tiene la función básica de alojar el pistón y reforzar el cartucho allí donde se produce la combustión de la pólvora. Actualmente también existen cartuchos con vaina enteramente plástica que pueden llegar a tener una balística igual de buena que uno con culote de metal (diámetro de la base de la vaina). A mayor tamaño de la Base, de mayor calidad es el cartucho y mejor balística presentará. Los tamaños típicos son: 1. Tipo 1: 10 mm 2. Tipo 2: 12 mm 3. Tipo 3: 16 mm 4. Tipo 4: 25 mm El pistón o capsula fulminante es el encargado de encender la pólvora al ser golpeado por la aguja percutora, dependiendo la calidad del disparo en gran medida en la características de la relación pistón-pólvora: para conseguir el máximo rendimiento, el pistón debe combinarse con una pólvora adecuada, consiguiendo que el chorro de fuego y la temperatura de la llama quemen la pólvora progresiva y regularmente.
  • 51. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA Una característica muy importante de la capsula fulminante es su sensibilidad, que es el rango de energía mecánica que se le ha de aplicar para que funcione y se mide en onzas x pulgada para que lo entienda, es la fuerza mínima con la que ha de ser golpeado para que funcione (esto impide que se accione accidentalmente al golpear contra el suelo al caer) El pistón se divide en las siguientes partes: - Vaina: es la pieza que acoge todo el conjunto que forma el pistón y presenta un orificio por el que sale la llama que quema la pólvora. - Cápsula: es la parte del pistón sobre la que impacta el percutor y donde está contenida la pasta detonante o iniciadora. - Yunque: contra la punta de esta pieza roza la pasta detonante o iniciadora al golpear el percutor. De su posicionamiento depende en gran medida la sensibilidad del pistón. - Pasta detonante o iniciadora: es una mezcla de explosivos sensibles a la percusión, y otras substancias, produciendo su detonación (7000 m/s) y el chorro de fuego capaz de quemar la pólvora de forma uniforme.
  • 52. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA La pólvora es el propulsor fundamental de los perdigones mediante los gases que se producen con su deflagración (3000 m/s) y existen dos tipos, de simple o doble base, en función de su potencial energético. Debido a su formulación, componentes, formas y usos, la variedad de pólvoras es enorme, se necesitaría más de un artículo para explicar con un cierto detalle este apasionante mundo, así que señalaré brevemente sus características: Progresividad, que es la velocidad de quemado. Las pólvoras rápidas aumentan y disminuyen muy rápidamente la presión en el conjunto recámara-cañón, mientras que las progresivas mantienen la presión uniformemente hasta que los perdigones abandonan el cañón. Si es demasiado progresiva quema despacio o no lo hace totalmente, no transmitiendo toda la energía y dejando restos en el cañón.
  • 53. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA Relación entre la presión de la cámara y la velocidad de los perdigones. La mejor pólvora es aquella que con una menor presión en la recámara es capaz de dar una mayor velocidad a los perdigones. Estabilidad, es el tiempo que tarda en ser peligrosa, o sea, inestable. El taco es una pieza de plástico (también hay de cartón, corcho y fieltro) con una triple función, aprovechar al máximo la presión ejercida por los gases (sellando perfectamente el cañón), acompañar los perdigones durante su recorrido por el cañón (evitando su deformación) y amortiguar el retroceso del arma (absorviendo parte del impulso al doblarse la unión de sus dos copas). Se divide en tres partes, el vaso contenedor (donde van los perdigones), muelle o amortiguación (unión entre el vaso y la cazoleta) y la cazoleta. La dispersión de los perdigones depende en parte del taco. Así vasos cortos provocan una mayor dispersión. Los tacos de fieltro dispersan más que uno normal, pero no tanto como uno que contenga algún tipo de objeto en el centro del vaso.
  • 54. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA Los perdigones son los proyectiles que dispara la escopeta y pueden ser de bismuto, acero o plomo, estos últimos con una pequeña proporción de antimonio para darles mayor o menor dureza. Así según la proporción que contenga de estos elementos se clasifican en normales, endurecidos, extra duros y magnum. Cuanto más duro sea un perdigón más lejos se puede tirar con él y mayor agrupación se consigue, pero menor capacidad de deformación, y por tanto de hacer daño. Precisamente la dureza es una de las dos características que definen a un perdigón; la otra es su esfericidad. Ambas afectan a la uniformidad y dispersión del plomeo así como a su comportamiento balístico (tal y como he dicho antes). El tamaño del plomo viene expresado por un número, en una escala que va de varios ceros, para las postas, hasta el 12. Cuando mayor sea el nº menor es el plomo. Como cierta vez leí, se considera que un buen cartucho es aquel capaz de agrupar los perdigones con un choke de: - a 20 metros 15cm en cuadro - a 30 metros 25cm en cuadro
  • 55. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA - de 40 a 50 metros 35cm en cuadro La longitud de la recámara es unos milímetros mayores a la longitud total o real del cartucho, para permitir que en este espacio se acomode el despliegue del reborde que cierra el cartucho. Ello se debe a que una vez realizado el disparo aumenta la longitud total de la vaina, ya sea que el extremo del cartucho esté cerrado con el cierre plano tipo estrella o con el tipo plegado circular, y pueda salir el taco, la carga de perdigones y de gases sin ningún tipo de impedimento, evitando con ello que se ocasione un peligroso incremento de presión en la recámara del arma si este borde desplegado o rebatido quedare interfiriendo el paso de los pellets y del taco, lo que llevaría a un aumento intraluminal de la presión de los gases. Lo primero que puede percibir el tirador en estos casos es un aumento del retroceso, pero también se producirá una anómala distribución de las municiones que afectará la homogeneidad de los mismos, produciéndose finalmente un plomeo irregular e impreciso.
  • 56. DIRECCION NACIONAL DE POLICIA JUDICIAL E INVESTIGACIONES II CURSO VIRTUAL DE BALISTICA
