PROYECTO DE RED FTTH GPON

DE RIBA-ROJA D’EBRE

αET

Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

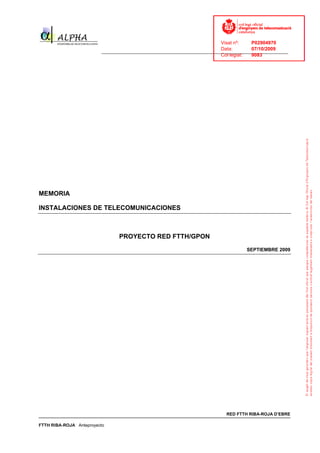

MEMORIA

INSTALACIONES DE TELECOMUNICACIONES

PROYECTO RED FTTH/GPON
SEPTIEMBRE 2009

RED FTTH RIBA-ROJA D’EBRE

FTTH RIBA-ROJA Anteproyecto

Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

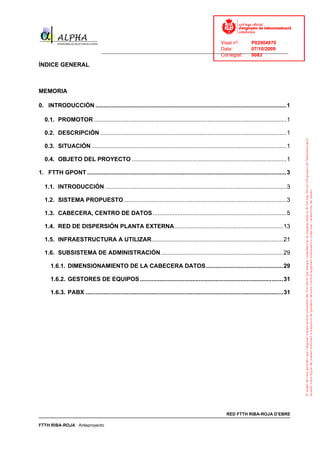

ÍNDICE GENERAL

MEMORIA

0. INTRODUCCIÓN ....................................................................................................................1

0.1. PROMOTOR .....................................................................................................................1

0.2. DESCRIPCIÓN .................................................................................................................1

0.3. SITUACIÓN ......................................................................................................................1

0.4. OBJETO DEL PROYECTO ..............................................................................................1

1. FTTH GPONT .........................................................................................................................3

1.1. INTRODUCCIÓN ..............................................................................................................3

1.2. SISTEMA PROPUESTO...................................................................................................3

1.3. CABECERA, CENTRO DE DATOS .................................................................................5

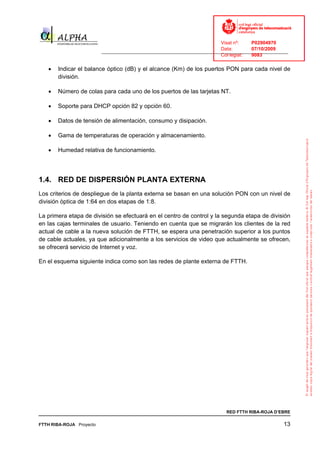

1.4. RED DE DISPERSIÓN PLANTA EXTERNA..................................................................13

1.5. INFRAESTRUCTURA A UTILIZAR................................................................................21

1.6. SUBSISTEMA DE ADMINISTRACIÓN ..........................................................................29

1.6.1. DIMENSIONAMIENTO DE LA CABECERA DATOS...............................................29

1.6.2. GESTORES DE EQUIPOS .......................................................................................31

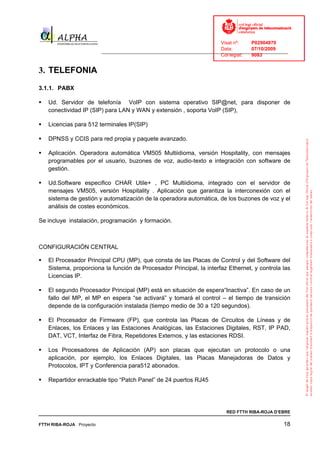

1.6.3. PABX ........................................................................................................................31


FTTH RIBA-ROJA Anteproyecto

Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

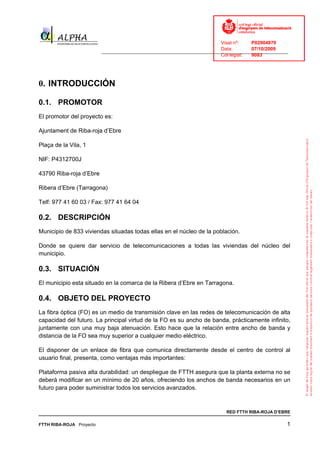

0. INTRODUCCIÓN

0.1. PROMOTOR
El promotor del proyecto es:

Ajuntament de Riba-roja d’Ebre

Plaça de la Vila, 1

NIF: P4312700J

43790 Riba-roja d’Ebre

Ribera d’Ebre (Tarragona)

Telf: 977 41 60 03 / Fax: 977 41 64 04

0.2. DESCRIPCIÓN
Municipio de 833 viviendas situadas todas ellas en el núcleo de la población.

Donde se quiere dar servicio de telecomunicaciones a todas las viviendas del núcleo del
municipio.

0.3. SITUACIÓN
El municipio esta situado en la comarca de la Ribera d’Ebre en Tarragona.

0.4. OBJETO DEL PROYECTO
La fibra óptica (FO) es un medio de transmisión clave en las redes de telecomunicación de alta
capacidad del futuro. La principal virtud de la FO es su ancho de banda, prácticamente infinito,
juntamente con una muy baja atenuación. Esto hace que la relación entre ancho de banda y
distancia de la FO sea muy superior a cualquier medio eléctrico.

El disponer de un enlace de fibra que comunica directamente desde el centro de control al
usuario final, presenta, como ventajas más importantes:

Plataforma pasiva alta durabilidad: un despliegue de FTTH asegura que la planta externa no se
deberá modificar en un mínimo de 20 años, ofreciendo los anchos de banda necesarios en un
futuro para poder suministrar todos los servicios avanzados.


FTTH RIBA-ROJA Proyecto 1

Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

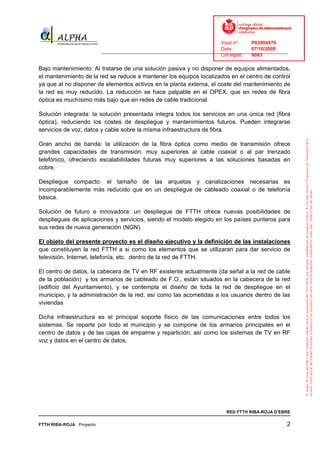

Bajo mantenimiento: Al tratarse de una solución pasiva y no disponer de equipos alimentados,
el mantenimiento de la red se reduce a mantener los equipos localizados en el centro de control
ya que al no disponer de elementos activos en la planta externa, el coste del mantenimiento de
la red es muy reducido. La reducción se hace palpable en el OPEX, que en redes de fibra
óptica es muchísimo más bajo que en redes de cable tradicional.

Solución integrada: la solución presentada integra todos los servicios en una única red (fibra
óptica), reduciendo los costes de despliegue y mantenimientos futuros. Pueden integrarse
servicios de voz, datos y cable sobre la misma infraestructura de fibra.

Gran ancho de banda: la utilización de la fibra óptica como medio de transmisión ofrece
grandes capacidades de transmisión, muy superiores al cable coaxial o al par trenzado
telefónico, ofreciendo escalabilidades futuras muy superiores a las soluciones basadas en
cobre.

Despliegue compacto: el tamaño de las arquetas y canalizaciones necesarias es
incomparablemente más reducido que en un despliegue de cableado coaxial o de telefonía
básica.

Solución de futuro e innovadora: un despliegue de FTTH ofrece nuevas posibilidades de
despliegues de aplicaciones y servicios, siendo el modelo elegido en los países punteros para
sus redes de nueva generación (NGN).

El objeto del presente proyecto es el diseño ejecutivo y la definición de las instalaciones
que constituyen la red FTTH a si como los elementos que se utilizaran para dar servicio de
televisión, Internet, telefonía, etc. dentro de la red de FTTH.

El centro de datos, la cabecera de TV en RF existente actualmente (da señal a la red de cable
de la población) y los armarios de cableado de F.O., están situados en la cabecera de la red
(edificio del Ayuntamiento), y se contempla el diseño de toda la red de despliegue en el
municipio, y la administración de la red, así como las acometidas a los usuarios dentro de las
viviendas

Dicha infraestructura es el principal soporte físico de las comunicaciones entre todos los
sistemas. Se reparte por todo el municipio y se compone de los armarios principales en el
centro de datos y de las cajas de empalme y repartición; así como los sistemas de TV en RF
voz y datos en el centro de datos.



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

1. FTTH GPONT

1.1. INTRODUCCIÓN
Se implantará una red de telecomunicaciones, que inspirada en los conceptos de una red
pasiva de fibra óptica (PONT) FTTH (fibra óptica hasta la vivienda), asegure el correcto
funcionamiento de cada uno de los Sistemas de de Telecomunicación, proporcionando la
infraestructura de conectividad pasiva.

La solución FTTH propuesta debería tener la compatibilidad de ofrecer servicios de voz (POTS,
VoIP), servicios de datos (10/100/1000 Ethernet) y servicios de video (video IP, emisión RF en
Analógico/Digital para CATV y DBS) dentro de una única red de fibra óptica monofibra.

Esta plataforma de acceso también debe ser compatible con los principales estándares del
mercado de acceso FTTH universal los cuales incluyen la tecnología punto a punto Metro
Ethernet, así como los estándares ITU G.984 GPON y IEEE 802.3 GE-PON (EFM PON) sobre
la misma plataforma.

Se valorará positivamente que la misma plataforma pueda adoptar futuros estándares ópticos
para poder mejorar la red de acceso al largo de los años.

Este sistema se divide, en Cuatro partes, que son:

1. Centro de procesos de datos (MDF) o cabecera

2. Red de dispersión de de la red FTTH o planta externa

3. Red de acometida de usuario

4. Subsistema de Administración DE SERVICIOS.

No se contempla la instalación de infraestructuras de obra civil.

Para dar cobertura a todas las viviendas del municipio son necesarios diferentes cajas de
dispersión, para cumplir con los límites de distancias y optimizar el coste de las instalaciones:

El dimensionamiento de los sistemas de administración de los servicios viene dado por el
desarrollo de los proyectos de cada área específica, en los que se han definido el número de
enlaces necesarios de cada servicio con el usuario.

1.2. SISTEMA PROPUESTO

La plataforma deberá soportar preferentemente el estándar de acceso óptico ITU-T G.984
GPON junto con todos sus complementos, por delante de los otros estándares IEEE 802.av E-



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

PON y Ethernet P2P.

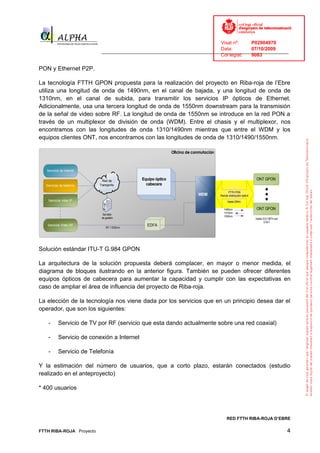

La tecnología FTTH GPON propuesta para la realización del proyecto en Riba-roja de l’Ebre
utiliza una longitud de onda de 1490nm, en el canal de bajada, y una longitud de onda de
1310nm, en el canal de subida, para transmitir los servicios IP ópticos de Ethernet.
Adicionalmente, usa una tercera longitud de onda de 1550nm downstream para la transmisión
de la señal de video sobre RF. La longitud de onda de 1550nm se introduce en la red PON a
través de un multiplexor de división de onda (WDM). Entre el chasis y el multiplexor, nos
encontramos con las longitudes de onda 1310/1490nm mientras que entre el WDM y los
equipos clientes ONT, nos encontramos con las longitudes de onda de 1310/1490/1550nm.

Oficina de conmutación

Servicios de Internet

Red de Equipo óptico ONT GPON
Servicios de telefonía Transporte cabecera
FTTH PON
WDM Red de distribución óptica
Servicios video IP Hasta 20Km

1490nm ONT GPON
1310nm
Servidor
1550nm
de gestión Hasta 512 ONTs por
COLT
Servicios Video RF
RF 1550nm
EDFA

Solución estándar ITU-T G.984 GPON

La arquitectura de la solución propuesta deberá complacer, en mayor o menor medida, el
diagrama de bloques ilustrando en la anterior figura. También se pueden ofrecer diferentes
equipos ópticos de cabecera para aumentar la capacidad y cumplir con las expectativas en
caso de ampliar el área de influencia del proyecto de Riba-roja.

La elección de la tecnología nos viene dada por los servicios que en un principio desea dar el
operador, que son los siguientes:

- Servicio de TV por RF (servicio que esta dando actualmente sobre una red coaxial)

- Servicio de conexión a Internet

- Servicio de Telefonía

Y la estimación del número de usuarios, que a corto plazo, estarán conectados (estudio
realizado en el anteproyecto)

* 400 usuarios



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

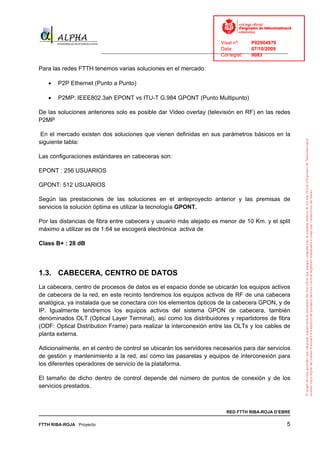

Para las redes FTTH tenemos varias soluciones en el mercado:

• P2P Ethernet (Punto a Punto)

• P2MP: IEEE802.3ah EPONT vs ITU-T G.984 GPONT (Punto Multipunto)

De las soluciones anteriores solo es posible dar Video overlay (televisión en RF) en las redes
P2MP

En el mercado existen dos soluciones que vienen definidas en sus parámetros básicos en la
siguiente tabla:

Las configuraciones estándares en cabeceras son:

EPONT : 256 USUARIOS

GPONT: 512 USUARIOS

Según las prestaciones de las soluciones en el anteproyecto anterior y las premisas de
servicios la solución óptima es utilizar la tecnología GPONT.

Por las distancias de fibra entre cabecera y usuario más alejado es menor de 10 Km. y el split
máximo a utilizar es de 1:64 se escogerá electrónica activa de

Class B+ : 28 dB

1.3. CABECERA, CENTRO DE DATOS
La cabecera, centro de procesos de datos es el espacio donde se ubicarán los equipos activos
de cabecera de la red, en este recinto tendremos los equipos activos de RF de una cabecera
analógica, ya instalada que se conectara con los elementos ópticos de la cabecera GPON, y de
IP. Igualmente tendremos los equipos activos del sistema GPON de cabecera, también
denominados OLT (Optical Layer Terminal), así como los distribuidores y repartidores de fibra
(ODF: Optical Distribution Frame) para realizar la interconexión entre las OLTs y los cables de
planta externa.

Adicionalmente, en el centro de control se ubicarán los servidores necesarios para dar servicios
de gestión y mantenimiento a la red, así como las pasarelas y equipos de interconexión para
los diferentes operadores de servicio de la plataforma.

El tamaño de dicho dentro de control depende del número de puntos de conexión y de los
servicios prestados.



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

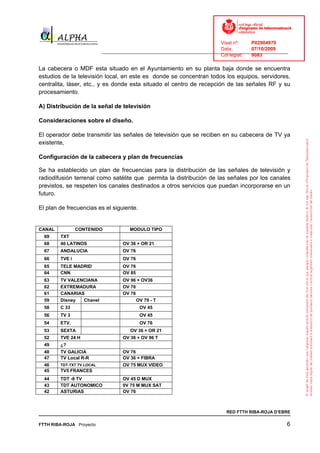

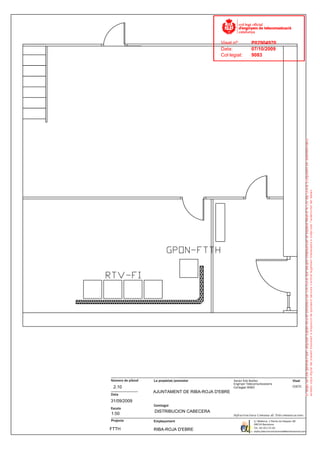

La cabecera o MDF esta situado en el Ayuntamiento en su planta baja donde se encuentra
estudios de la televisión local, en este es donde se concentran todos los equipos, servidores,
centralita, láser, etc., y es donde esta situado el centro de recepción de las señales RF y su
procesamiento.

A) Distribución de la señal de televisión

Consideraciones sobre el diseño.

El operador debe transmitir las señales de televisión que se reciben en su cabecera de TV ya
existente,

Configuración de la cabecera y plan de frecuencias

Se ha establecido un plan de frecuencias para la distribución de las señales de televisión y
radiodifusión terrenal como satélite que permita la distribución de las señales por los canales
previstos, se respeten los canales destinados a otros servicios que puedan incorporarse en un
futuro.

El plan de frecuencias es el siguiente.

CANAL CONTENIDO MODULO TIPO
69 TXT
68 40 LATINOS OV 36 + OR 21
67 ANDALUCIA OV 76
66 TVE i OV 76
65 TELE MADRID OV 76
64 CNN OV 85
63 TV VALENCIANA OV 96 + OV36
62 EXTREMADURA OV 76
61 CANARIAS OV 76
59 Disney Chanel OV 79 - T
58 C 33 OV 45
56 TV 3 OV 45
54 ETV. OV 76
53 SEXTA OV 36 + OR 21
52 TVE 24 H OV 36 + OV 96 T
49 ¿?
48 TV GALICIA OV 76
47 TV Local R-R OV 36 + FIBRA
46 TDT-TXT TV LOCAL OV 75 MUX VIDEO
45 TV5 FRANCES
44 TDT -8 TV OV 45 D MUX
43 TDT AUTONOMICO 0V 75 M MUX SAT
42 ASTURIAS OV 76



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

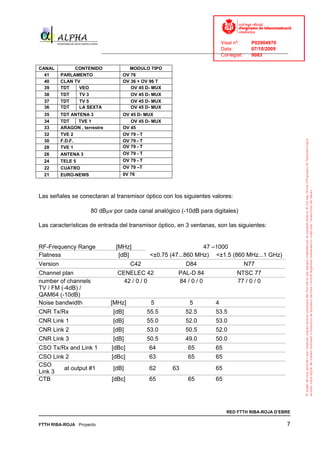

CANAL CONTENIDO MODULO TIPO
41 PARLAMENTO OV 76
40 CLAN TV OV 36 + OV 96 T
39 TDT VEO OV 45 D- MUX
38 TDT TV 3 OV 45 D- MUX
37 TDT TV 5 OV 45 D- MUX
36 TDT LA SEXTA OV 45 D- MUX
35 TDT ANTENA 3 OV 45 D- MUX
34 TDT TVE 1 OV 45 D- MUX
33 ARAGON , terrestre OV 45
32 TVE 2 OV 79 - T
30 F.D.F. OV 79 - T
28 TVE 1 OV 79 - T
26 ANTENA 3 OV 79 - T
24 TELE 5 OV 79 - T
22 CUATRO OV 79 –T
21 EURO-NEWS 0V 76

Las señales se conectaran al transmisor óptico con los siguientes valores:

80 dBμv por cada canal analógico (-10dB para digitales)

Las características de entrada del transmisor óptico, en 3 ventanas, son las siguientes:

RF-Frequency Range [MHz] 47 –1000
Flatness [dB] <±0.75 (47...860 MHz) <±1.5 (860 MHz...1 GHz)
Version C42 D84 N77
Channel plan CENELEC 42 PAL-D 84 NTSC 77
number of channels 42 / 0 / 0 84 / 0 / 0 77 / 0 / 0
TV / FM (-4dB) /
QAM64 (-10dB)
Noise bandwidth [MHz] 5 5 4
CNR Tx/Rx [dB] 55.5 52.5 53.5
CNR Link 1 [dB] 55.0 52.0 53.0
CNR Link 2 [dB] 53.0 50.5 52.0
CNR Link 3 [dB] 50.5 49.0 50.0
CSO Tx/Rx and Link 1 [dBc] 64 65 65
CSO Link 2 [dBc] 63 65 65
CSO
at output #1 [dB] 62 63 65
Link 3
CTB [dBc] 65 65 65



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

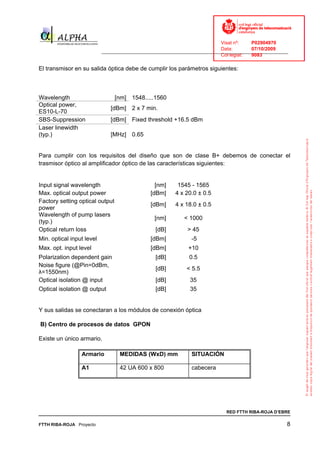

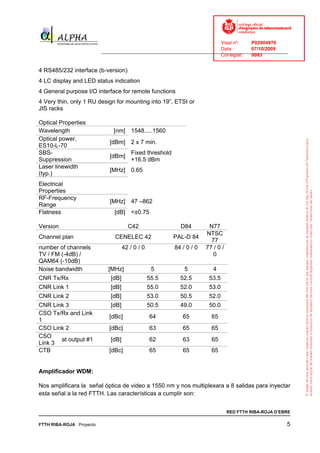

El transmisor en su salida óptica debe de cumplir los parámetros siguientes:

Wavelength [nm] 1548.....1560
Optical power,
[dBm] 2 x 7 min.
ES10-L-70
SBS-Suppression [dBm] Fixed threshold +16.5 dBm
Laser linewidth
(typ.) [MHz] 0.65

Para cumplir con los requisitos del diseño que son de clase B+ debemos de conectar el
trasmisor óptico al amplificador óptico de las características siguientes:

Input signal wavelength [nm] 1545 - 1565
Max. optical output power [dBm] 4 x 20.0 ± 0.5
Factory setting optical output
[dBm] 4 x 18.0 ± 0.5
power
Wavelength of pump lasers
[nm] < 1000
(typ.)
Optical return loss [dB] > 45
Min. optical input level [dBm] -5
Max. opt. input level [dBm] +10
Polarization dependent gain [dB] 0.5
Noise figure (@Pin=0dBm,
[dB] < 5.5
λ=1550nm)
Optical isolation @ input [dB] 35
Optical isolation @ output [dB] 35

Y sus salidas se conectaran a los módulos de conexión óptica

B) Centro de procesos de datos GPON

Existe un único armario.

Armario MEDIDAS (WxD) mm SITUACIÓN

A1 42 UA 600 x 800 cabecera



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

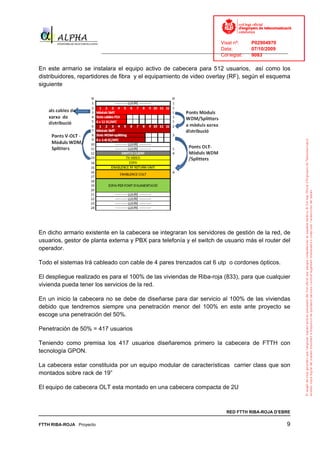

En este armario se instalara el equipo activo de cabecera para 512 usuarios, así como los
distribuidores, repartidores de fibra y el equipamiento de video overlay (RF), según el esquema
siguiente

En dicho armario existente en la cabecera se integraran los servidores de gestión de la red, de
usuarios, gestor de planta externa y PBX para telefonía y el switch de usuario más el router del
operador.

Todo el sistemas Irá cableado con cable de 4 pares trenzados cat 6 utp o cordones ópticos.

El despliegue realizado es para el 100% de las viviendas de Riba-roja (833), para que cualquier
vivienda pueda tener los servicios de la red.

En un inicio la cabecera no se debe de diseñarse para dar servicio al 100% de las viviendas
debido que tendremos siempre una penetración menor del 100% en este ante proyecto se
escoge una penetración del 50%.

Penetración de 50% = 417 usuarios

Teniendo como premisa los 417 usuarios diseñaremos primero la cabecera de FTTH con
tecnología GPON.

La cabecera estar constituida por un equipo modular de características carrier class que son
montados sobre rack de 19”

El equipo de cabecera OLT esta montado en una cabecera compacta de 2U



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

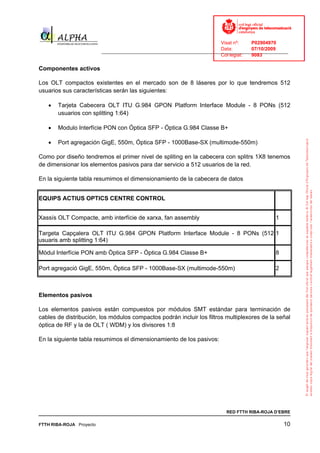

Componentes activos

Los OLT compactos existentes en el mercado son de 8 láseres por lo que tendremos 512
usuarios sus características serán las siguientes:

• Tarjeta Cabecera OLT ITU G.984 GPON Platform Interface Module - 8 PONs (512
usuarios con splitting 1:64)

• Modulo Interfície PON con Óptica SFP - Óptica G.984 Classe B+

• Port agregación GigE, 550m, Óptica SFP - 1000Base-SX (multimode-550m)

Como por diseño tendremos el primer nivel de spliting en la cabecera con splitrs 1X8 tenemos
de dimensionar los elementos pasivos para dar servicio a 512 usuarios de la red.

En la siguiente tabla resumimos el dimensionamiento de la cabecera de datos

EQUIPS ACTIUS OPTICS CENTRE CONTROL

Xassís OLT Compacte, amb interfície de xarxa, fan assembly 1

Targeta Capçalera OLT ITU G.984 GPON Platform Interface Module - 8 PONs (512 1
usuaris amb splitting 1:64)

Mòdul Interfície PON amb Òptica SFP - Óptica G.984 Classe B+ 8

Port agregació GigE, 550m, Òptica SFP - 1000Base-SX (multimode-550m) 2

Elementos pasivos

Los elementos pasivos están compuestos por módulos SMT estándar para terminación de
cables de distribución, los módulos compactos podrán incluir los filtros multiplexores de la señal
óptica de RF y la de OLT ( WDM) y los divisores 1:8

En la siguiente tabla resumimos el dimensionamiento de los pasivos:



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

COMPONENTES FO PASIVOS unidades

ROM ARMARI0 PLANTA INTERNA 600 x 800 x 42 U con
bastidor 19" con paneles laterales y guía cables 1

CAJA RACK 19" MODULAR 2

MODUL SMT WDM-SPLITTER 1:8 SC/APC cada modulo
incluye: 1 modulo SMT para Subrack 19” 3U; 1 WDM para
aplicación de TX video RF; 1 splitter PLC SM
1310/1490/15501:8; 10 adaptadores SC/APC y pigtails
SC/APC, tubos de fusión 8

Modulo Slot Subrack 3U 12 SC/APC con adaptadores SC/APc y
pigtalls 6

Cordón óptico Patchcord SC/APC-SC/APC SM 2 m 72

Frontal ciego subrack 3U; 7 pasos 10

En este Rack se conecta los cables de F.O de dispersión de la red.

El etiquetaje se realizara con material indeleble y en un lugar que sea facil de localizar

Se deberá etiquetar la cabecera indicando modulo de salida, divisor.

Requisitos a nivel de servicio

• Características principales para las VLAN:

• Cumplir con el estándar IEEE 802.1Q en los puertos NT y LT.

• Capacidad de asignación de VLAN por cliente/servicio.

• Disponer del mecanismo QinQ.

• Disponer de mecanismo de escritura del campo 802.1p en las etiquetas 802.1Q.

• Disponer de mecanismos de sobre escritura de etiquetado VLAN para tramas
procedentes de cliente en puertos PON.



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

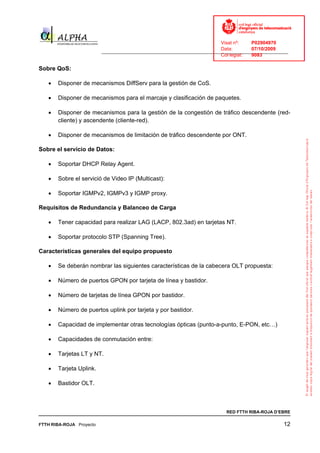

Sobre QoS:

• Disponer de mecanismos DiffServ para la gestión de CoS.

• Disponer de mecanismos para el marcaje y clasificación de paquetes.

• Disponer de mecanismos para la gestión de la congestión de tráfico descendente (red-
cliente) y ascendente (cliente-red).

• Disponer de mecanismos de limitación de tráfico descendente por ONT.

Sobre el servicio de Datos:

• Soportar DHCP Relay Agent.

• Sobre el servició de Video IP (Multicast):

• Soportar IGMPv2, IGMPv3 y IGMP proxy.

Requisitos de Redundancia y Balanceo de Carga

• Tener capacidad para realizar LAG (LACP, 802.3ad) en tarjetas NT.

• Soportar protocolo STP (Spanning Tree).

Características generales del equipo propuesto

• Se deberán nombrar las siguientes características de la cabecera OLT propuesta:

• Número de puertos GPON por tarjeta de línea y bastidor.

• Número de tarjetas de línea GPON por bastidor.

• Número de puertos uplink por tarjeta y por bastidor.

• Capacidad de implementar otras tecnologías ópticas (punto-a-punto, E-PON, etc…)

• Capacidades de conmutación entre:

• Tarjetas LT y NT.

• Tarjeta Uplink.

• Bastidor OLT.



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

• Indicar el balance óptico (dB) y el alcance (Km) de los puertos PON para cada nivel de
división.

• Número de colas para cada uno de los puertos de las tarjetas NT.

• Soporte para DHCP opción 82 y opción 60.

• Datos de tensión de alimentación, consumo y disipación.

• Gama de temperaturas de operación y almacenamiento.

• Humedad relativa de funcionamiento.

1.4. RED DE DISPERSIÓN PLANTA EXTERNA
Los criterios de despliegue de la planta externa se basan en una solución PON con un nivel de
división òptica de 1:64 en dos etapas de 1:8.

La primera etapa de división se efectuará en el centro de control y la segunda etapa de división
en las cajas terminales de usuario. Teniendo en cuenta que se migrarán los clientes de la red
actual de cable a la nueva solución de FTTH, se espera una penetración superior a los puntos
de cable actuales, ya que adicionalmente a los servicios de video que actualmente se ofrecen,
se ofrecerá servicio de Internet y voz.

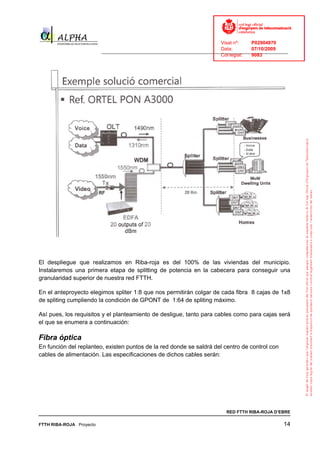

En el esquema siguiente indica como son las redes de plante externa de FTTH.



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

El despliegue que realizamos en Riba-roja es del 100% de las viviendas del municipio.
Instalaremos una primera etapa de splitting de potencia en la cabecera para conseguir una
granularidad superior de nuestra red FTTH.

En el anteproyecto elegimos spliter 1:8 que nos permitirán colgar de cada fibra 8 cajas de 1x8
de spliting cumpliendo la condición de GPONT de 1:64 de spliting máximo.

Así pues, los requisitos y el planteamiento de desligue, tanto para cables como para cajas será
el que se enumera a continuación:

Fibra óptica
En función del replanteo, existen puntos de la red donde se saldrá del centro de control con
cables de alimentación. Las especificaciones de dichos cables serán:



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

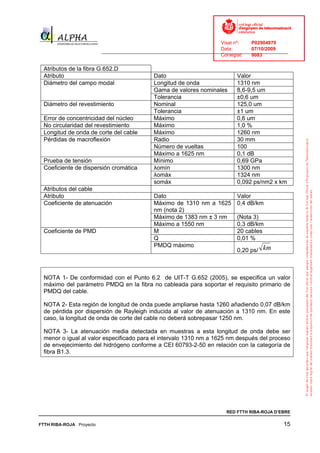

Atributos de la fibra G.652.D
Atributo Dato Valor
Diámetro del campo modal Longitud de onda 1310 nm
Gama de valores nominales 8,6-9,5 um
Tolerancia ±0,6 um
Diámetro del revestimiento Nominal 125,0 um
Tolerancia ±1 um
Error de concentricidad del núcleo Máximo 0,6 um
No circularidad del revestimiento Máximo 1,0 %
Longitud de onda de corte del cable Máximo 1260 nm
Pérdidas de macroflexión Radio 30 mm
Número de vueltas 100
Máximo a 1625 nm 0,1 dB
Prueba de tensión Mínimo 0,69 GPa
Coeficiente de dispersión cromática λomín 1300 nm
λomáx 1324 nm
somáx 0,092 ps/nm2 x km
Atributos del cable
Atributo Dato Valor
Coeficiente de atenuación Máximo de 1310 nm a 1625 0,4 dB/km
nm (nota 2)
Máximo de 1383 nm ± 3 nm (Nota 3)
Máximo a 1550 nm 0,3 dB/km
Coeficiente de PMD M 20 cables
Q 0,01 %
PMDQ máximo
0,20 ps/ km

NOTA 1- De conformidad con el Punto 6.2 de UIT-T G.652 (2005), se especifica un valor
máximo del parámetro PMDQ en la fibra no cableada para soportar el requisito primario de
PMDQ del cable.

NOTA 2- Esta región de longitud de onda puede ampliarse hasta 1260 añadiendo 0,07 dB/km
de pérdida por dispersión de Rayleigh inducida al valor de atenuación a 1310 nm. En este
caso, la longitud de onda de corte del cable no deberá sobrepasar 1250 nm.

NOTA 3- La atenuación media detectada en muestras a esta longitud de onda debe ser
menor o igual al valor especificado para el intervalo 1310 nm a 1625 nm después del proceso
de envejecimiento del hidrógeno conforme a CEI 60793-2-50 en relación con la categoría de
fibra B1.3.



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

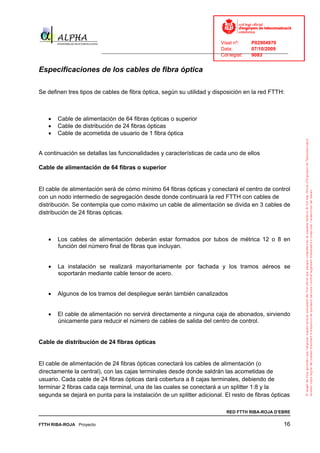

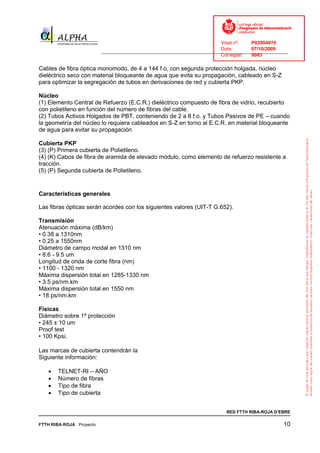

Especificaciones de los cables de fibra óptica

Se definen tres tipos de cables de fibra óptica, según su utilidad y disposición en la red FTTH:

• Cable de alimentación de 64 fibras ópticas o superior
• Cable de distribución de 24 fibras ópticas
• Cable de acometida de usuario de 1 fibra óptica

A continuación se detallas las funcionalidades y características de cada uno de ellos

Cable de alimentación de 64 fibras o superior

El cable de alimentación será de cómo mínimo 64 fibras ópticas y conectará el centro de control
con un nodo intermedio de segregación desde donde continuará la red FTTH con cables de
distribución. Se contempla que como máximo un cable de alimentación se divida en 3 cables de
distribución de 24 fibras ópticas.

• Los cables de alimentación deberán estar formados por tubos de métrica 12 o 8 en
función del número final de fibras que incluyan.

• La instalación se realizará mayoritariamente por fachada y los tramos aéreos se
soportarán mediante cable tensor de acero.

• Algunos de los tramos del despliegue serán también canalizados

• El cable de alimentación no servirá directamente a ninguna caja de abonados, sirviendo
únicamente para reducir el número de cables de salida del centro de control.

Cable de distribución de 24 fibras ópticas

El cable de alimentación de 24 fibras ópticas conectará los cables de alimentación (o
directamente la central), con las cajas terminales desde donde saldrán las acometidas de
usuario. Cada cable de 24 fibras ópticas dará cobertura a 8 cajas terminales, debiendo de
terminar 2 fibras cada caja terminal, una de las cuales se conectará a un splitter 1:8 y la
segunda se dejará en punta para la instalación de un splitter adicional. El resto de fibras ópticas



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

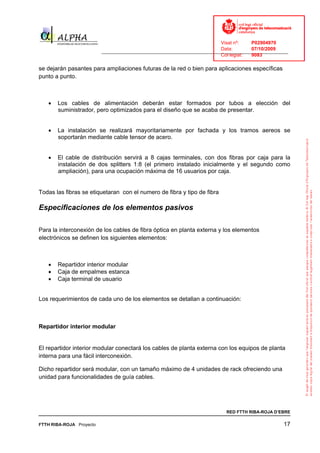

se dejarán pasantes para ampliaciones futuras de la red o bien para aplicaciones específicas
punto a punto.

• Los cables de alimentación deberán estar formados por tubos a elección del
suministrador, pero optimizados para el diseño que se acaba de presentar.

• La instalación se realizará mayoritariamente por fachada y los tramos aereos se
soportarán mediante cable tensor de acero.

• El cable de distribución servirá a 8 cajas terminales, con dos fibras por caja para la
instalación de dos splitters 1:8 (el primero instalado inicialmente y el segundo como
ampliación), para una ocupación máxima de 16 usuarios por caja.

Todas las fibras se etiquetaran con el numero de fibra y tipo de fibra

Especificaciones de los elementos pasivos

Para la interconexión de los cables de fibra óptica en planta externa y los elementos
electrónicos se definen los siguientes elementos:

• Repartidor interior modular
• Caja de empalmes estanca
• Caja terminal de usuario

Los requerimientos de cada uno de los elementos se detallan a continuación:

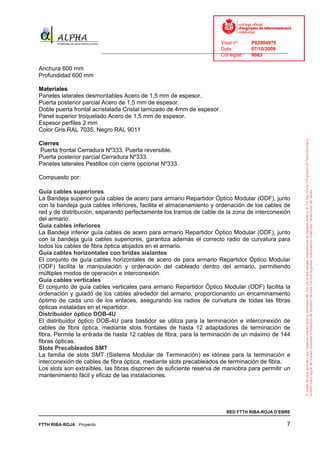

Repartidor interior modular

El repartidor interior modular conectará los cables de planta externa con los equipos de planta
interna para una fácil interconexión.

Dicho repartidor será modular, con un tamaño máximo de 4 unidades de rack ofreciendo una
unidad para funcionalidades de guía cables.



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

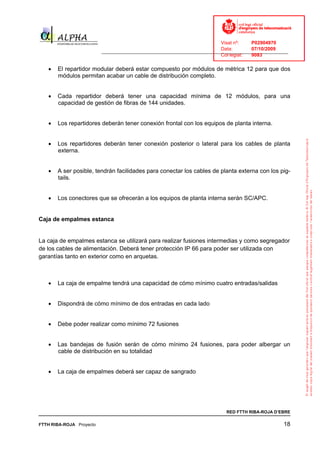

• El repartidor modular deberá estar compuesto por módulos de métrica 12 para que dos
módulos permitan acabar un cable de distribución completo.

• Cada repartidor deberá tener una capacidad mínima de 12 módulos, para una
capacidad de gestión de fibras de 144 unidades.

• Los repartidores deberán tener conexión frontal con los equipos de planta interna.

• Los repartidores deberán tener conexión posterior o lateral para los cables de planta
externa.

• A ser posible, tendrán facilidades para conectar los cables de planta externa con los pig-
tails.

• Los conectores que se ofrecerán a los equipos de planta interna serán SC/APC.

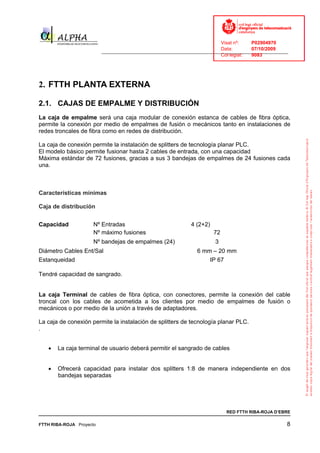

Caja de empalmes estanca

La caja de empalmes estanca se utilizará para realizar fusiones intermedias y como segregador
de los cables de alimentación. Deberá tener protección IP 66 para poder ser utilizada con
garantías tanto en exterior como en arquetas.

• La caja de empalme tendrá una capacidad de cómo mínimo cuatro entradas/salidas

• Dispondrá de cómo mínimo de dos entradas en cada lado

• Debe poder realizar como mínimo 72 fusiones

• Las bandejas de fusión serán de cómo mínimo 24 fusiones, para poder albergar un
cable de distribución en su totalidad

• La caja de empalmes deberá ser capaz de sangrado



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

Caja terminal de usuario

La caja terminal de usuario determinará el punto final de la red FTTH en el momento de su
ejecución antes de instalar las acometidas de usuario. Por regla general irá instalada en
exterior, ofreciendo las acometidas aéreas, por fachada o interiores en función de los casos.

• La caja terminal de usuario deberá permitir el sangrado de cables

• Ofrecerá capacidad para instalar dos splitters 1:8 de manera independiente en dos
bandejas separadas

• Ofrecerá como mínimo capacidad de 16 acometicas de usuario

• Ofrecerá espacio para fusionar la fibra de distribución con el divisor óptico 1:8
correspondiente

• Las acometidas de usuario serán preconectorizadas por lo que deberá albergar espacio
para 16 conectores SC/APC, inicialmente instalándose únicamente 8, correspondientes
al primer divisor 1:8 que se instalará en el momento del despliegue.

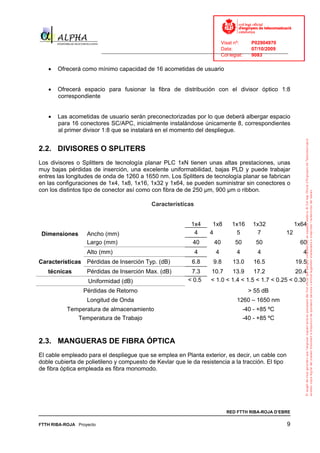

Divisores ópticos y multiplexores WDM

Los divisores ópticos 1:8 realizarán la interconexión de 1 a 8 para conseguir el factor de división
de 64 que se utilizará en este despliegue.

• Las pérdidas máximas de los divisores serán de 10dB.

• Los divisores ubicados en el centro de control deberán ir instalados en módulos
compatibles con el repartidor modular, con entradas y salidas SC/APC.

• Los divisores ubicados en las cajas terminales de usuario deberán proporcionarse en
una bandeja que permita fusionar la fibra de distribución y con 8 conectores SC/APC
para conectar con las acometidas de usuario.



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

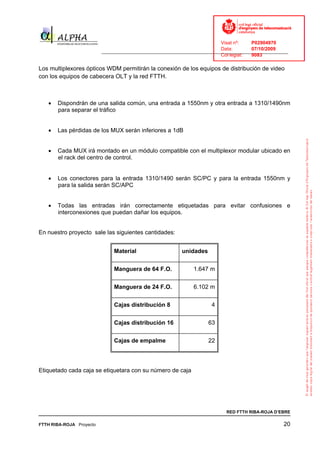

Los multiplexores ópticos WDM permitirán la conexión de los equipos de distribución de video
con los equipos de cabecera OLT y la red FTTH.

• Dispondrán de una salida común, una entrada a 1550nm y otra entrada a 1310/1490nm
para separar el tráfico

• Las pérdidas de los MUX serán inferiores a 1dB

• Cada MUX irá montado en un módulo compatible con el multiplexor modular ubicado en
el rack del centro de control.

• Los conectores para la entrada 1310/1490 serán SC/PC y para la entrada 1550nm y
para la salida serán SC/APC

• Todas las entradas irán correctamente etiquetadas para evitar confusiones e
interconexiones que puedan dañar los equipos.

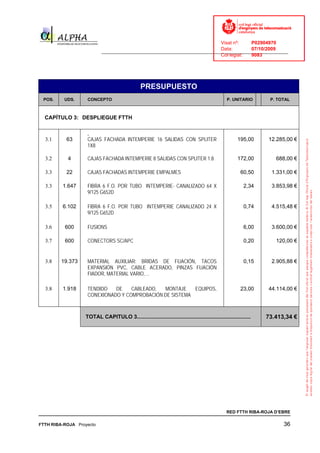

En nuestro proyecto sale las siguientes cantidades:

Material unidades

Manguera de 64 F.O. 1.647 m

Manguera de 24 F.O. 6.102 m

Cajas distribución 8 4

Cajas distribución 16 63

Cajas de empalme 22

Etiquetado cada caja se etiquetara con su número de caja



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

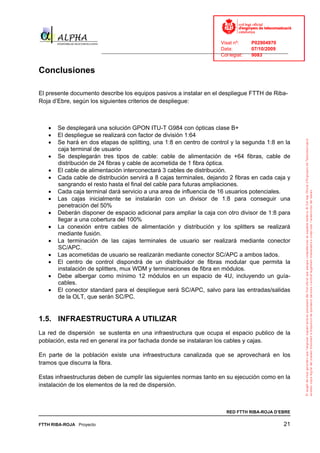

Conclusiones

El presente documento describe los equipos pasivos a instalar en el despliegue FTTH de Riba-
Roja d’Ebre, según los siguientes criterios de despliegue:

• Se desplegará una solución GPON ITU-T G984 con ópticas clase B+
• El despliegue se realizará con factor de división 1:64
• Se hará en dos etapas de splitting, una 1:8 en centro de control y la segunda 1:8 en la
caja terminal de usuario
• Se desplegarán tres tipos de cable: cable de alimentación de +64 fibras, cable de
distribución de 24 fibras y cable de acometida de 1 fibra óptica.
• El cable de alimentación interconectará 3 cables de distribución.
• Cada cable de distribución servirá a 8 cajas terminales, dejando 2 fibras en cada caja y
sangrando el resto hasta el final del cable para futuras ampliaciones.
• Cada caja terminal dará servicio a una area de influencia de 16 usuarios potenciales.
• Las cajas inicialmente se instalarán con un divisor de 1:8 para conseguir una
penetración del 50%
• Deberán disponer de espacio adicional para ampliar la caja con otro divisor de 1:8 para
llegar a una cobertura del 100%
• La conexión entre cables de alimentación y distribución y los splitters se realizará
mediante fusión.
• La terminación de las cajas terminales de usuario ser realizará mediante conector
SC/APC.
• Las acometidas de usuario se realizarán mediante conector SC/APC a ambos lados.
• El centro de control dispondrá de un distribuidor de fibras modular que permita la
instalación de splitters, mux WDM y terminaciones de fibra en módulos.
• Debe albergar como mínimo 12 módulos en un espacio de 4U, incluyendo un guía-
cables.
• El conector standard para el despliegue será SC/APC, salvo para las entradas/salidas
de la OLT, que serán SC/PC.

1.5. INFRAESTRUCTURA A UTILIZAR
La red de dispersión se sustenta en una infraestructura que ocupa el espacio publico de la
población, esta red en general ira por fachada donde se instalaran los cables y cajas.

En parte de la población existe una infraestructura canalizada que se aprovechará en los
tramos que discurra la fibra.

Estas infraestructuras deben de cumplir las siguientes normas tanto en su ejecución como en la
instalación de los elementos de la red de dispersión.



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

La normativa a seguir son las Normas UNE 133100

Infraestructura sobre fachada

Norma UNE 133100-5 Instalación en fachada

La instalación de infraestructura por fachada se realizará en la parte final de distribución a los
abonados, y siempre con el permiso de las Comunidades de Vecinos de los inmuebles por los
que discurra el cableado. En todos estos edificios ya existen cables sobre fachada
pertenecientes a otros servicios públicos.

La transición de tendido subterráneo a fachada se realizará a través de unos tubos adosados a
las mismas, aplicando al final de éstos un manguito de reducción y sellado correspondiente.

En este tipo de accesos se cuidará al máximo la estética existente y que su situación no
suponga un obstáculo o molestia para el ciudadano.

Las conducciones, tanto horizontal como verticalmente, llevarán abrazaderas de alineación y
fijación normalizadas con el fin de conseguir un tendido del cable perfectamente rectilíneo. Los
tramos horizontales discurrirán a una altura aproximadamente de 2,5 a 5 metros, manteniendo
las separaciones entre servicios que exijan las normativas vigentes.

Las conducciones sobre fachada de edificios singulares se protegerán con canaleta, siendo
ésta similar al color del edificio para minimizar al máximo el impacto medioambiental.

Condiciones generales de instalación
• Los cables se instalarán siempre verticales u horizontales

• No se instalarán cables en paredes de edificios sobre las que vaya a actuarse en fecha
próxima.

• Se elegirá el trazado de forma que los cables encuentren el menor número de
obstáculos (curvas, desviaciones, bajadas de agua, cables eléctricos, etc.)

Instalación de cables de fibras en paredes
Altura de los cables en tendido horizontal: La altura mínima de los cables desde el suelo debe



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

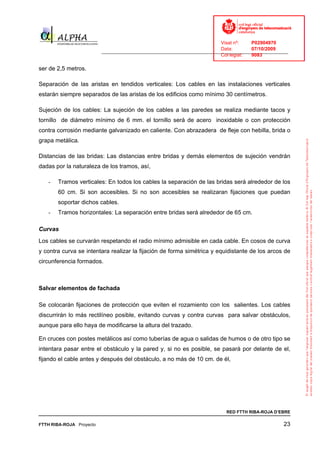

ser de 2,5 metros.

Separación de las aristas en tendidos verticales: Los cables en las instalaciones verticales
estarán siempre separados de las aristas de los edificios como mínimo 30 centímetros.

Sujeción de los cables: La sujeción de los cables a las paredes se realiza mediante tacos y
tornillo de diámetro mínimo de 6 mm. el tornillo será de acero inoxidable o con protección
contra corrosión mediante galvanizado en caliente. Con abrazadera de fleje con hebilla, brida o
grapa metálica.

Distancias de las bridas: Las distancias entre bridas y demás elementos de sujeción vendrán
dadas por la naturaleza de los tramos, así,

- Tramos verticales: En todos los cables la separación de las bridas será alrededor de los
60 cm. Si son accesibles. Si no son accesibles se realizaran fijaciones que puedan
soportar dichos cables.
- Tramos horizontales: La separación entre bridas será alrededor de 65 cm.

Curvas
Los cables se curvarán respetando el radio mínimo admisible en cada cable. En cosos de curva
y contra curva se intentara realizar la fijación de forma simétrica y equidistante de los arcos de
circunferencia formados.

Salvar elementos de fachada

Se colocarán fijaciones de protección que eviten el rozamiento con los salientes. Los cables
discurrirán lo más rectilíneo posible, evitando curvas y contra curvas para salvar obstáculos,
aunque para ello haya de modificarse la altura del trazado.

En cruces con postes metálicos así como tuberías de agua o salidas de humos o de otro tipo se
intentara pasar entre el obstáculo y la pared y, si no es posible, se pasará por delante de el,
fijando el cable antes y después del obstáculo, a no más de 10 cm. de él,



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

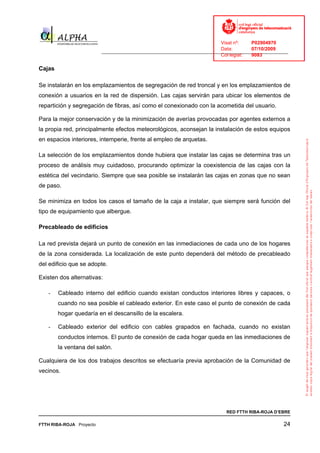

Cajas

Se instalarán en los emplazamientos de segregación de red troncal y en los emplazamientos de
conexión a usuarios en la red de dispersión. Las cajas servirán para ubicar los elementos de
repartición y segregación de fibras, así como el conexionado con la acometida del usuario.

Para la mejor conservación y de la minimización de averías provocadas por agentes externos a
la propia red, principalmente efectos meteorológicos, aconsejan la instalación de estos equipos
en espacios interiores, intemperie, frente al empleo de arquetas.

La selección de los emplazamientos donde hubiera que instalar las cajas se determina tras un
proceso de análisis muy cuidadoso, procurando optimizar la coexistencia de las cajas con la
estética del vecindario. Siempre que sea posible se instalarán las cajas en zonas que no sean
de paso.

Se minimiza en todos los casos el tamaño de la caja a instalar, que siempre será función del
tipo de equipamiento que albergue.

Precableado de edificios

La red prevista dejará un punto de conexión en las inmediaciones de cada uno de los hogares
de la zona considerada. La localización de este punto dependerá del método de precableado
del edificio que se adopte.

Existen dos alternativas:

- Cableado interno del edificio cuando existan conductos interiores libres y capaces, o
cuando no sea posible el cableado exterior. En este caso el punto de conexión de cada
hogar quedaría en el descansillo de la escalera.

- Cableado exterior del edificio con cables grapados en fachada, cuando no existan
conductos internos. El punto de conexión de cada hogar queda en las inmediaciones de
la ventana del salón.

Cualquiera de los dos trabajos descritos se efectuaría previa aprobación de la Comunidad de
vecinos.



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

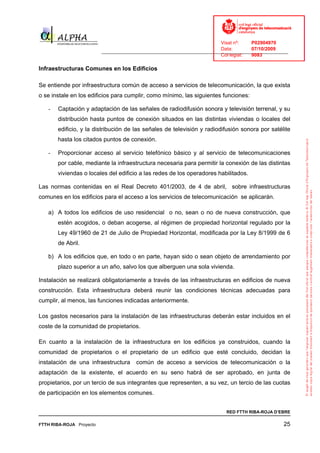

Infraestructuras Comunes en los Edificios

Se entiende por infraestructura común de acceso a servicios de telecomunicación, la que exista
o se instale en los edificios para cumplir, como mínimo, las siguientes funciones:

- Captación y adaptación de las señales de radiodifusión sonora y televisión terrenal, y su
distribución hasta puntos de conexión situados en las distintas viviendas o locales del
edificio, y la distribución de las señales de televisión y radiodifusión sonora por satélite
hasta los citados puntos de conexión.

- Proporcionar acceso al servicio telefónico básico y al servicio de telecomunicaciones
por cable, mediante la infraestructura necesaria para permitir la conexión de las distintas
viviendas o locales del edificio a las redes de los operadores habilitados.

Las normas contenidas en el Real Decreto 401/2003, de 4 de abril, sobre infraestructuras
comunes en los edificios para el acceso a los servicios de telecomunicación se aplicarán.

a) A todos los edificios de uso residencial o no, sean o no de nueva construcción, que
estén acogidos, o deban acogerse, al régimen de propiedad horizontal regulado por la
Ley 49/1960 de 21 de Julio de Propiedad Horizontal, modificada por la Ley 8/1999 de 6
de Abril.

b) A los edificios que, en todo o en parte, hayan sido o sean objeto de arrendamiento por
plazo superior a un año, salvo los que alberguen una sola vivienda.

Instalación se realizará obligatoriamente a través de las infraestructuras en edificios de nueva
construcción. Esta infraestructura deberá reunir las condiciones técnicas adecuadas para
cumplir, al menos, las funciones indicadas anteriormente.

Los gastos necesarios para la instalación de las infraestructuras deberán estar incluidos en el
coste de la comunidad de propietarios.

En cuanto a la instalación de la infraestructura en los edificios ya construidos, cuando la
comunidad de propietarios o el propietario de un edificio que esté concluido, decidan la
instalación de una infraestructura común de acceso a servicios de telecomunicación o la
adaptación de la existente, el acuerdo en su seno habrá de ser aprobado, en junta de
propietarios, por un tercio de sus integrantes que representen, a su vez, un tercio de las cuotas
de participación en los elementos comunes.



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

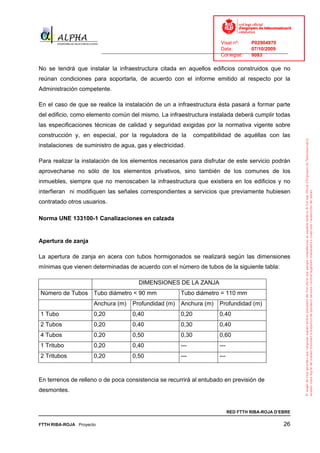

No se tendrá que instalar la infraestructura citada en aquellos edificios construidos que no
reúnan condiciones para soportarla, de acuerdo con el informe emitido al respecto por la
Administración competente.

En el caso de que se realice la instalación de un a infraestructura ésta pasará a formar parte
del edificio, como elemento común del mismo. La infraestructura instalada deberá cumplir todas
las especificaciones técnicas de calidad y seguridad exigidas por la normativa vigente sobre
construcción y, en especial, por la reguladora de la compatibilidad de aquéllas con las
instalaciones de suministro de agua, gas y electricidad.

Para realizar la instalación de los elementos necesarios para disfrutar de este servicio podrán
aprovecharse no sólo de los elementos privativos, sino también de los comunes de los
inmuebles, siempre que no menoscaben la infraestructura que existiera en los edificios y no
interfieran ni modifiquen las señales correspondientes a servicios que previamente hubiesen
contratado otros usuarios.

Norma UNE 133100-1 Canalizaciones en calzada

Apertura de zanja

La apertura de zanja en acera con tubos hormigonados se realizará según las dimensiones
mínimas que vienen determinadas de acuerdo con el número de tubos de la siguiente tabla:

DIMENSIONES DE LA ZANJA
Número de Tubos Tubo diámetro < 90 mm Tubo diámetro = 110 mm
Anchura (m) Profundidad (m) Anchura (m) Profundidad (m)
1 Tubo 0,20 0,40 0,20 0,40
2 Tubos 0,20 0,40 0,30 0,40
4 Tubos 0,20 0,50 0,30 0,60
1 Tritubo 0,20 0,40 --- ---
2 Tritubos 0,20 0,50 --- ---

En terrenos de relleno o de poca consistencia se recurrirá al entubado en previsión de
desmontes.



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

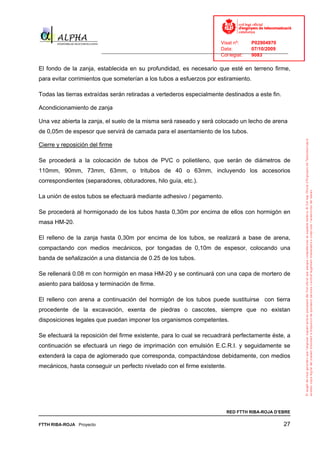

El fondo de la zanja, establecida en su profundidad, es necesario que esté en terreno firme,
para evitar corrimientos que someterían a los tubos a esfuerzos por estiramiento.

Todas las tierras extraídas serán retiradas a vertederos especialmente destinados a este fin.

Acondicionamiento de zanja

Una vez abierta la zanja, el suelo de la misma será raseado y será colocado un lecho de arena
de 0,05m de espesor que servirá de camada para el asentamiento de los tubos.

Cierre y reposición del firme

Se procederá a la colocación de tubos de PVC o polietileno, que serán de diámetros de
110mm, 90mm, 73mm, 63mm, o tritubos de 40 o 63mm, incluyendo los accesorios
correspondientes (separadores, obturadores, hilo guía, etc.).

La unión de estos tubos se efectuará mediante adhesivo / pegamento.

Se procederá al hormigonado de los tubos hasta 0,30m por encima de ellos con hormigón en
masa HM-20.

El relleno de la zanja hasta 0,30m por encima de los tubos, se realizará a base de arena,
compactando con medios mecánicos, por tongadas de 0,10m de espesor, colocando una
banda de señalización a una distancia de 0.25 de los tubos.

Se rellenará 0.08 m con hormigón en masa HM-20 y se continuará con una capa de mortero de
asiento para baldosa y terminación de firme.

El relleno con arena a continuación del hormigón de los tubos puede sustituirse con tierra
procedente de la excavación, exenta de piedras o cascotes, siempre que no existan
disposiciones legales que puedan imponer los organismos competentes.

Se efectuará la reposición del firme existente, para lo cual se recuadrará perfectamente éste, a
continuación se efectuará un riego de imprimación con emulsión E.C.R.I. y seguidamente se
extenderá la capa de aglomerado que corresponda, compactándose debidamente, con medios
mecánicos, hasta conseguir un perfecto nivelado con el firme existente.



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

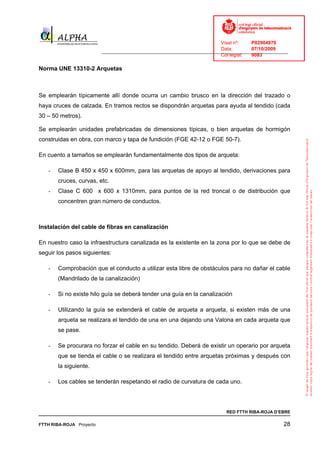

Norma UNE 13310-2 Arquetas

Se emplearán típicamente allí donde ocurra un cambio brusco en la dirección del trazado o
haya cruces de calzada. En tramos rectos se dispondrán arquetas para ayuda al tendido (cada
30 – 50 metros).

Se emplearán unidades prefabricadas de dimensiones típicas, o bien arquetas de hormigón
construidas en obra, con marco y tapa de fundición (FGE 42-12 o FGE 50-7).

En cuento a tamaños se emplearán fundamentalmente dos tipos de arqueta:

- Clase B 450 x 450 x 600mm, para las arquetas de apoyo al tendido, derivaciones para
cruces, curvas, etc.
- Clase C 600 x 600 x 1310mm, para puntos de la red troncal o de distribución que
concentren gran número de conductos.

Instalación del cable de fibras en canalización

En nuestro caso la infraestructura canalizada es la existente en la zona por lo que se debe de
seguir los pasos siguientes:

- Comprobación que el conducto a utilizar esta libre de obstáculos para no dañar el cable
(Mandrilado de la canalización)

- Si no existe hilo guía se deberá tender una guía en la canalización

- Utilizando la guía se extenderá el cable de arqueta a arqueta, si existen más de una
arqueta se realizara el tendido de una en una dejando una Valona en cada arqueta que
se pase.

- Se procurara no forzar el cable en su tendido. Deberá de existir un operario por arqueta
que se tienda el cable o se realizara el tendido entre arquetas próximas y después con
la siguiente.

- Los cables se tenderán respetando el radio de curvatura de cada uno.



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

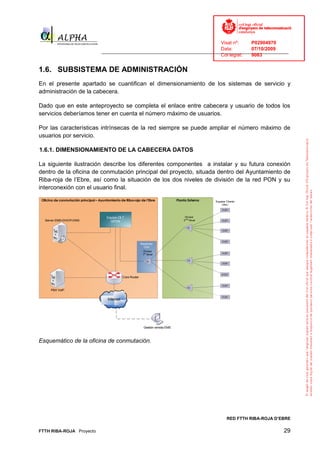

1.6. SUBSISTEMA DE ADMINISTRACIÓN
En el presente apartado se cuantifican el dimensionamiento de los sistemas de servicio y
administración de la cabecera.

Dado que en este anteproyecto se completa el enlace entre cabecera y usuario de todos los
servicios deberíamos tener en cuenta el número máximo de usuarios.

Por las características intrínsecas de la red siempre se puede ampliar el número máximo de
usuarios por servicio.

1.6.1. DIMENSIONAMIENTO DE LA CABECERA DATOS

La siguiente ilustración describe los diferentes componentes a instalar y su futura conexión
dentro de la oficina de conmutación principal del proyecto, situada dentro del Ayuntamiento de
Riba-roja de l’Ebre, así como la situación de los dos niveles de división de la red PON y su
interconexión con el usuario final.

Oficina de conmutación principal – Ayuntamiento de Riba-roja de l’Ebre Planta Externa Equipos Cliente
ONU
G-221

Equipo OLT Divisor
Server EMS+DHCP+DNS GPON 2 ndo Nivel G-221

1:8
G-221

G-221
Repartidor
ODF
Divisor
G-221
1er Nivel

1:8 1:8
G-221

G-221
Core Router

G-221
1:8
PBX VoIP

G-221
Internet

Gestión remota EMS

Esquemático de la oficina de conmutación.



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

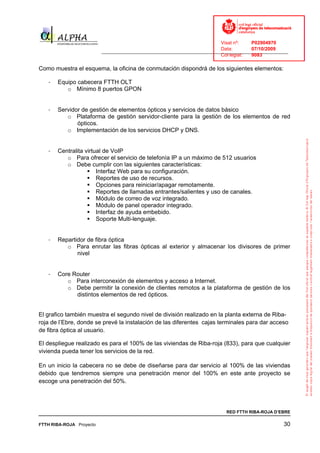

Como muestra el esquema, la oficina de conmutación dispondrá de los siguientes elementos:

- Equipo cabecera FTTH OLT
o Mínimo 8 puertos GPON

- Servidor de gestión de elementos ópticos y servicios de datos básico
o Plataforma de gestión servidor-cliente para la gestión de los elementos de red
ópticos.
o Implementación de los servicios DHCP y DNS.

- Centralita virtual de VoIP
o Para ofrecer el servicio de telefonía IP a un máximo de 512 usuarios
o Debe cumplir con las siguientes características:
Interfaz Web para su configuración.
Reportes de uso de recursos.
Opciones para reiniciar/apagar remotamente.
Reportes de llamadas entrantes/salientes y uso de canales.
Módulo de correo de voz integrado.
Módulo de panel operador integrado.
Interfaz de ayuda embebido.
Soporte Multi-lenguaje.

- Repartidor de fibra óptica
o Para enrutar las fibras ópticas al exterior y almacenar los divisores de primer
nivel

- Core Router
o Para interconexión de elementos y acceso a Internet.
o Debe permitir la conexión de clientes remotos a la plataforma de gestión de los
distintos elementos de red ópticos.

El grafico también muestra el segundo nivel de división realizado en la planta externa de Riba-
roja de l’Ebre, donde se prevé la instalación de las diferentes cajas terminales para dar acceso
de fibra óptica al usuario.

El despliegue realizado es para el 100% de las viviendas de Riba-roja (833), para que cualquier
vivienda pueda tener los servicios de la red.

En un inicio la cabecera no se debe de diseñarse para dar servicio al 100% de las viviendas
debido que tendremos siempre una penetración menor del 100% en este ante proyecto se
escoge una penetración del 50%.



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

Penetración de 50% = 417 usuarios

Las f.o. se conectaran a estos pasivos según se den las altas.

1.6.2. GESTORES DE EQUIPOS

Los gestores de los equipos deberán disponer de las siguientes características y
funcionalidades:

- Realizar la gestión integrada de alarmas y fallos de toda la plataforma en la misma
herramienta.
- Realizar remotamente la configuración de los equipos de red.
- Representar gráficamente la topología de red.
- Disponer de bases de datos de red centralizadas.
- Realizar la gestión centralizada de los equipos de red y los servicios de cliente.
- Detección y representación de los equipos en red.
- Realizar la gestión centralizada de los equipos de red y los servicios al cliente.
- Disponer de alta disponibilidad.
- Permitir la asignación de distintos privilegios a distintos grupos de usuarios.
- Permitir la creación de grupos de equipos.
- Realizar asignaciones de usuarios independientes para cada agrupación de
equipos.

Características generales del equipo propuesto
Se deberán nombrar las siguientes características de los equipos ONT propuestos:

- Número de interfaces Ethernet 10/100, Gigabit Ethernet, POTS y video RF.
- Numero de colas para cada uno de los puertos Ethernet/GigabitEthernet.
- Datos de la tensión de alimentación, consumo y disipación de los distintos equipos
ONT.
- Posibilidad de instalar baterías que garanticen unas cuatro horas de alimentación.
- Gama de temperaturas de operación y mantenimiento.

• se deberá incluir la formación de los sistemas a un mínimo de 2 personas.

1.6.3. PABX

El presente anteproyecto dimensionaremos la central de telefonía Ip para dar servicio a la red
de FTTH.

La PABX a dimensionar deberá soportar como mínimo 512 usuarios (máxima capacidad de la
cabecera) ampliable. Nos deberá de controlar todas las llamadas entrantes desde el operador
mayorista a usuario de nuestra red, también las llamadas salientes de la red que realizan
nuestros usuarios, así como las llamadas internas entre los usuarios de la red.



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

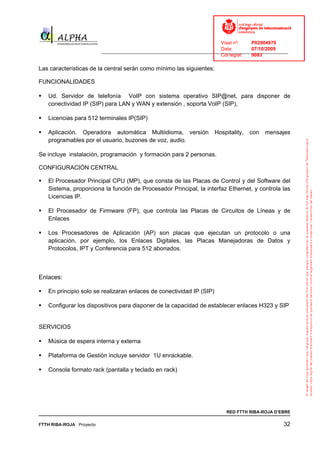

Las características de la central serán como mínimo las siguientes:

FUNCIONALIDADES

Ud. Servidor de telefonía VoIP con sistema operativo SIP@net, para disponer de
conectividad IP (SIP) para LAN y WAN y extensión , soporta VoIP (SIP),

Licencias para 512 terminales IP(SIP)

Aplicación. Operadora automática Multiidioma, versión Hospitality, con mensajes
programables por el usuario, buzones de voz, audio.

Se incluye instalación, programación y formación para 2 personas.

CONFIGURACIÓN CENTRAL

El Procesador Principal CPU (MP), que consta de las Placas de Control y del Software del
Sistema, proporciona la función de Procesador Principal, la interfaz Ethernet, y controla las
Licencias IP.

El Procesador de Firmware (FP), que controla las Placas de Circuitos de Líneas y de
Enlaces

Los Procesadores de Aplicación (AP) son placas que ejecutan un protocolo o una
aplicación, por ejemplo, los Enlaces Digitales, las Placas Manejadoras de Datos y
Protocolos, IPT y Conferencia para 512 abonados.

Enlaces:

En principio solo se realizaran enlaces de conectividad IP (SIP)

Configurar los dispositivos para disponer de la capacidad de establecer enlaces H323 y SIP

SERVICIOS

Música de espera interna y externa

Plataforma de Gestión incluye servidor 1U enrackable.

Consola formato rack (pantalla y teclado en rack)



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

REQUISITOS DE LA RED

- ITU G.711: 80 Kbps por canal, G.729: 32 Kbps por canal

- Tolerancia al retardo ITU G.114 < 150 ms

- Jitter <100 ms

- Perdidas de paquetes ITU G.729, debe ser < 1%

La red deberá priorizar la voz sobre los demás servicios existentes.

Barcelona, 30 de septiembre de 2.009

Fdo. Xavier Edo Ibañez
Ingeniero de Telecomunicación
Colegiado nº 9.083



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

PLANOS

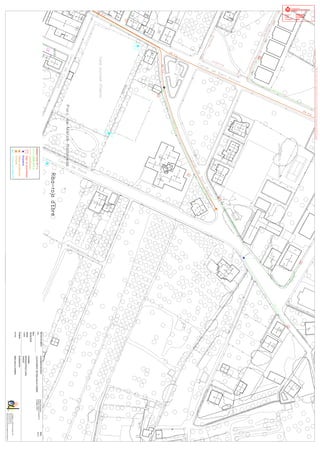

2.1 SITUACIÓ

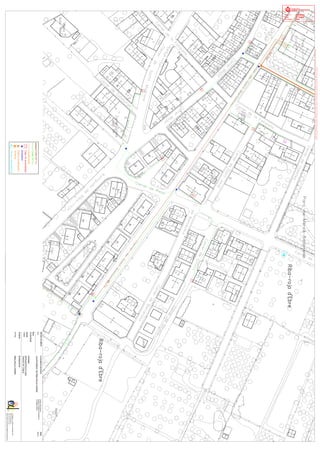

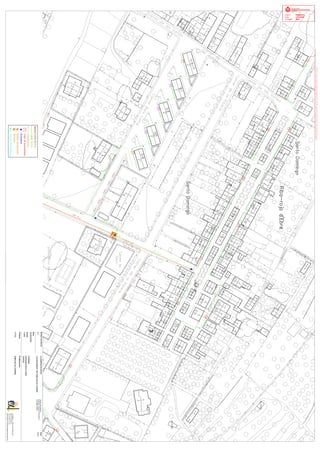

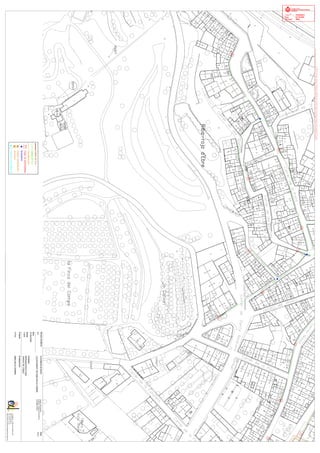

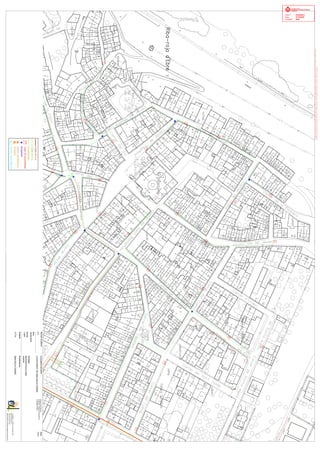

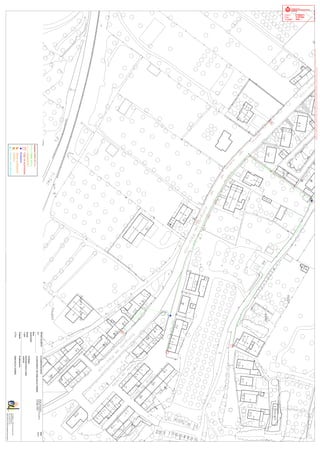

2.2 INFRAESTRUCTURA FTTH







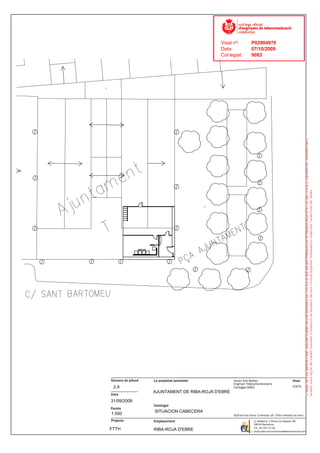

2.9 SITUACIÓN CABECERA

2.10 DISTRIBUCIÓN CABECERA

2.11 ARMARIO FTTH-GPON

2.12 ANEXOS



Data: 07/10/2009
Col·legiat: 9083

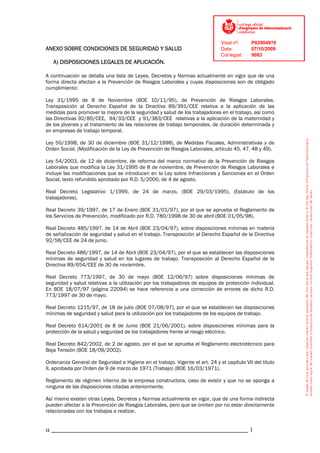

ANEXO SOBRE CONDICIONES DE SEGURIDAD Y SALUD Data: 07/10/2009
Col·legiat: 9083
A) DISPOSICIONES LEGALES DE APLICACIÓN.

A continuación se detalla una lista de Leyes, Decretos y Normas actualmente en vigor que de una
forma directa afectan a la Prevención de Riesgos Laborales y cuyas disposiciones son de obligado
cumplimiento:

Ley 31/1995 de 8 de Noviembre (BOE 10/11/95), de Prevención de Riesgos Laborales.
Transposición al Derecho Español de la Directiva 89/391/CEE relativa a la aplicación de las
medidas para promover la mejora de la seguridad y salud de los trabajadores en el trabajo, así como
las Directivas 92/85/CEE, 94/33/CEE y 91/383/CEE relativas a la aplicación de la maternidad y
de los jóvenes y al tratamiento de las relaciones de trabajo temporales, de duración determinada y
en empresas de trabajo temporal.

Ley 50/1998, de 30 de diciembre (BOE 31/12/1998), de Medidas Fiscales, Administrativas y de
Orden Social. (Modificación de la Ley de Prevención de Riesgos Laborales, artículo 45, 47, 48 y 49).

Ley 54/2003, de 12 de diciembre, de reforma del marco normativo de la Prevención de Riesgos
Laborales que modifica la Ley 31/1995 de 8 de noviembre, de Prevención de Riesgos Laborales e
incluye las modificaciones que se introducen en la Ley sobre Infracciones y Sanciones en el Orden
Social, texto refundido aprobado por R.D. 5/2000, de 4 de agosto.

Real Decreto Legislativo 1/1995, de 24 de marzo, (BOE 29/03/1995), (Estatuto de los
trabajadores).

Real Decreto 39/1997, de 17 de Enero (BOE 31/01/97), por el que se aprueba el Reglamento de
los Servicios de Prevención, modificado por R.D. 780/1998 de 30 de abril (BOE 01/05/98).

Real Decreto 485/1997, de 14 de Abril (BOE 23/04/97), sobre disposiciones mínimas en materia
de señalización de seguridad y salud en el trabajo. Transposición al Derecho Español de la Directiva
92/58/CEE de 24 de junio.

Real Decreto 486/1997, de 14 de Abril (BOE 23/04/97), por el que se establecen las disposiciones
mínimas de seguridad y salud en los lugares de trabajo. Transposición al Derecho Español de la
Directiva 89/654/CEE de 30 de noviembre.

Real Decreto 773/1997, de 30 de mayo (BOE 12/06/97) sobre disposiciones mínimas de
seguridad y salud relativas a la utilización por los trabajadores de equipos de protección individual.
En BOE 18/07/97 (página 22094) se hace referencia a una corrección de errores de dicho R.D.
773/1997 de 30 de mayo.

Real Decreto 1215/97, de 18 de julio (BOE 07/08/97), por el que se establecen las disposiciones
mínimas de seguridad y salud para la utilización por los trabajadores de los equipos de trabajo.

Real Decreto 614/2001 de 8 de Junio (BOE 21/06/2001), sobre disposiciones mínimas para la
protección de la salud y seguridad de los trabajadores frente al riesgo eléctrico.

Real Decreto 842/2002, de 2 de agosto, por el que se aprueba el Reglamento electrotécnico para
Baja Tensión (BOE 18/09/2002).

Ordenanza General de Seguridad e Higiene en el trabajo. Vigente el art. 24 y el capítulo VII del título
II, aprobada por Orden de 9 de marzo de 1971 (Trabajo) (BOE 16/03/1971).

Reglamento de régimen interno de la empresa constructora, caso de existir y que no se oponga a
ninguna de las disposiciones citadas anteriormente.

Así mismo existen otras Leyes, Decretos y Normas actualmente en vigor, que de una forma indirecta
pueden afectar a la Prevención de Riesgos Laborales, pero que se omiten por no estar directamente
relacionadas con los trabajos a realizar.

α _____________________________________________________________ 1

B) CARACTERÍSTICAS ESPECÍFICAS DE SEGURIDAD Y SALUD A TENER EN CUENTA EN
Data: 07/10/2009
LOS PROYECTOS TÉCNICOS DE INFRAESTRUCTURA COMÚN DE TELECOMUNICACIONES.
Col·legiat: 9083

Se describen a continuación las actividades y tareas que deben realizarse para la ejecución de las
infraestructuras proyectadas, así como para el mantenimiento previsto de las mismas, para que el
responsable de la redacción del Estudio de Seguridad y Salud ( o del Estudio Básico de Seguridad y
Salud), de la obra de edificación, evalúe los riesgos que se derivan de las mismas y establezca las
medidas preventivas adecuadas.

La ejecución de un Proyecto de Infraestructura de Telecomunicaciones en los edificios, tiene dos
partes claramente diferenciadas que se realizan en dos momentos diferentes de la construcción:

1) INSTALACIÓN DE LA INFRAESTRUCTURA Y CANALIZACIÓN DE SOPORTE DE LAS REDES, que
normalmente se realiza durante la fase de CERRAMIENTO Y ALBAÑILERÍA DE LA OBRA.

2) INSTALACIÓN DE LOS ELEMENTOS DE CAPTACIÓN, LOS EQUIPOS DE CABECERA, Y EL TENDIDO Y
CONEXIONADO DE LOS CABLES Y REGLETAS QUE CONSTITUYEN LAS DIFERENTES REDES, que
normalmente se realiza durante la fase de INSTALACIONES DE LA OBRA.

Se describen a continuación estas actividades.

1) INSTALACIÓN DE LA INFRAESTRUCTURA Y CANALIZACIÓN DE SOPORTE DE LAS
REDES.

Esta infraestructura se puede subdividir en dos partes, una que se realiza en exterior del edificio y
otra que se realiza en el interior del edificio.

Normalmente se realizan durante la fase de CERRAMIENTO Y ALBAÑILERÍA DE LA OBRA.

A continuación se detallan estas dos partes y los trabajos que conllevan.

1.1) Instalación de la infraestructura en el exterior del edificio.

La infraestructura en el exterior del edificio está constituida por:

Una arqueta que se instala en el exterior del edificio.
Una canalización externa que parte de la arqueta y finaliza en el interior del Recinto Inferior de
Instalaciones de Telecomunicaciones, o en el Registro de Enlace Inferior.

Los trabajos que comportan la instalación de la arqueta, y la canalización externa, consisten en:

Excavación del hueco para la colocación de la arqueta.
Excavación de zanja para la colocación de la canalización.
Instalación de la arqueta y cerrado del hueco.
Instalación de la canalización, confección del prisma que la contiene y cerrado del mismo.
Reposición del pavimento.

Pueden ser realizados bien con medios mecánicos o bien con medios manuales.

1.2) Instalación de la infraestructura en el interior del edificio.

La infraestructura en el interior del edificio está constituida por:

Unos Recintos de Infraestructuras de Telecomunicación que pueden ser de obra o Modulares.
Pueden ser dos Recintos en ubicaciones situadas en el interior del edificio, o un Recinto Único
(RITU) en el interior o exterior del mismo.

Una red de tubos que unen el Registro de Enlace Inferior con los Recintos.

α _____________________________________________________________ 2

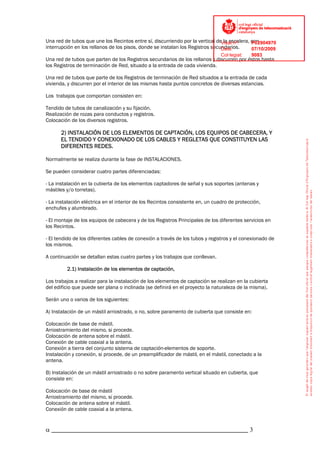

Una red de tubos que une los Recintos entre sí, discurriendo por la vertical deVisat nº:
la escalera, con
P02904970
interrupción en los rellanos de los pisos, donde se instalan los Registros secundarios.
Data: 07/10/2009
Col·legiat: 9083
Una red de tubos que parten de los Registros secundarios de los rellanos y discurren por éstos hasta
los Registros de terminación de Red, situado a la entrada de cada vivienda.

Una red de tubos que parte de los Registros de terminación de Red situados a la entrada de cada
vivienda, y discurren por el interior de las mismas hasta puntos concretos de diversas estancias.

Los trabajos que comportan consisten en:

Tendido de tubos de canalización y su fijación.
Realización de rozas para conductos y registros.
Colocación de los diversos registros.

2) INSTALACIÓN DE LOS ELEMENTOS DE CAPTACIÓN, LOS EQUIPOS DE CABECERA, Y
EL TENDIDO Y CONEXIONADO DE LOS CABLES Y REGLETAS QUE CONSTITUYEN LAS
DIFERENTES REDES.

Normalmente se realiza durante la fase de INSTALACIONES.

Se pueden considerar cuatro partes diferenciadas:

- La instalación en la cubierta de los elementos captadores de señal y sus soportes (antenas y
mástiles y/o torretas).

- La instalación eléctrica en el interior de los Recintos consistente en, un cuadro de protección,
enchufes y alumbrado.

- El montaje de los equipos de cabecera y de los Registros Principales de los diferentes servicios en
los Recintos.

- El tendido de los diferentes cables de conexión a través de los tubos y registros y el conexionado de
los mismos.

A continuación se detallan estas cuatro partes y los trabajos que conllevan.

2.1) Instalación de los elementos de captación,

Los trabajos a realizar para la instalación de los elementos de captación se realizan en la cubierta
del edificio que puede ser plana o inclinada (se definirá en el proyecto la naturaleza de la misma).

Serán uno o varios de los siguientes:

A) Instalación de un mástil arriostrado, o no, sobre paramento de cubierta que consiste en:

Colocación de base de mástil.
Arriostramiento del mismo, si procede.
Colocación de antena sobre el mástil.
Conexión de cable coaxial a la antena.
Conexión a tierra del conjunto sistema de captación-elementos de soporte.
Instalación y conexión, si procede, de un preamplificador de mástil, en el mástil, conectado a la
antena.

B) Instalación de un mástil arriostrado o no sobre paramento vertical situado en cubierta, que
consiste en:

Colocación de base de mástil
Arriostramiento del mismo, si procede.
Colocación de antena sobre el mástil.
Conexión de cable coaxial a la antena.

α _____________________________________________________________ 3

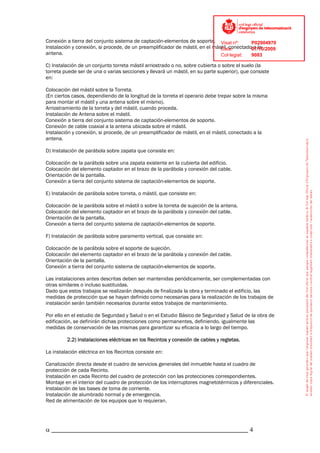

Conexión a tierra del conjunto sistema de captación-elementos de soporte. Visat nº: P02904970
Instalación y conexión, si procede, de un preamplificador de mástil, en el mástil, conectado07/10/2009
Data: a la
antena. Col·legiat: 9083

C) Instalación de un conjunto torreta mástil arriostrado o no, sobre cubierta o sobre el suelo (la
torreta puede ser de una o varias secciones y llevará un mástil, en su parte superior), que consiste
en:

Colocación del mástil sobre la Torreta.
(En ciertos casos, dependiendo de la longitud de la torreta el operario debe trepar sobre la misma
para montar el mástil y una antena sobre el mismo).
Arriostramiento de la torreta y del mástil, cuando proceda.
Instalación de Antena sobre el mástil.
Conexión de cable coaxial a la antena ubicada sobre el mástil.
Instalación y conexión, si procede, de un preamplificador de mástil, en el mástil, conectado a la
antena.

D) Instalación de parábola sobre zapata que consiste en:

Colocación de la parábola sobre una zapata existente en la cubierta del edificio.
Colocación del elemento captador en el brazo de la parábola y conexión del cable.
Orientación de la pantalla.

E) Instalación de parábola sobre torreta, o mástil, que consiste en:

Colocación de la parábola sobre el mástil o sobre la torreta de sujeción de la antena.

F) Instalación de parábola sobre paramento vertical, que consiste en:

Colocación de la parábola sobre el soporte de sujeción.

Las instalaciones antes descritas deben ser mantenidas periódicamente, ser complementadas con
otras similares o incluso sustituidas.
Dado que estos trabajos se realizarán después de finalizada la obra y terminado el edificio, las
medidas de protección que se hayan definido como necesarias para la realización de los trabajos de
instalación serán también necesarios durante estos trabajos de mantenimiento.

Por ello en el estudio de Seguridad y Salud o en el Estudio Básico de Seguridad y Salud de la obra de
edificación, se definirán dichas protecciones como permanentes, definiendo, igualmente las
medidas de conservación de las mismas para garantizar su eficacia a lo largo del tiempo.

2.2) Instalaciones eléctricas en los Recintos y conexión de cables y regletas.

La instalación eléctrica en los Recintos consiste en:

Canalización directa desde el cuadro de servicios generales del inmueble hasta el cuadro de
protección de cada Recinto.
Instalación en cada Recinto del cuadro de protección con las protecciones correspondientes.
Montaje en el interior del cuadro de protección de los interruptores magnetotérmicos y diferenciales.
Instalación de las bases de toma de corriente.
Instalación de alumbrado normal y de emergencia.
Red de alimentación de los equipos que lo requieran.

α _____________________________________________________________ 4

Se manejan tensiones máximas de 220 V-50 Hz para alimentación del equipamiento.
Data: 07/10/2009
2.3) Instalación de los equipos de cabecera y de los Registros Principales.
Col·legiat: 9083

La instalación de los equipos de cabecera, y los Registros principales, consiste en la fijación a la
pared de un chasis para el montaje en el mismo de amplificadores y otros elementos de pequeño
tamaño y peso ( así como manguitos, regletas, etc.) mediante tornillos, y la conexión eléctrica a una
base de corriente.

2.4) Tendido y conexionado de los cables y regletas que constituyen las diferentes redes.

Consiste en:

Pelado de cables coaxiales y cables eléctricos.
Conexión de los mismos a bases u otros elementos de conexión mediante atornilladores.
Utilización esporádica de soldadores eléctricos.
Todas ellas se realizan en el interior del edificio (salvo el cable coaxial de conexión a las antenas).

α _____________________________________________________________ 5

Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

PLIEGO DE CONDICIONES

PROYECTO BASE RED FTTH/GPON
SEPTIEMBRE 2009


FTTH RIBA-ROJA Proyecto

Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

ÍNDICE

0. PLIEGO DE CONDICIONES PARTICULARES....................................................................1

1. GPON ....................................................................................................................................1

1.1. CABECERA .................................................................................................................1

2. FTTH PLANTA EXTERNA....................................................................................................8

2.1. CAJAS DE EMPALME Y DISTRIBUCIÓN...................................................................8

2.2. DIVISORES O SPLITERS ............................................................................................9

2.3. MANGUERAS DE FIBRA ÓPTICA ..............................................................................9

2.4. PRUEBAS Y CUMPLIMIENTO DE NORMATIVAS ...................................................14

2.4.1. CUMPLIMIENTO DE NORMATIVAS..................................................................14

2.4.2. PRUEBAS ...........................................................................................................14

3. TELEFONIA ........................................................................................................................18

3.1.1. PABX ..................................................................................................................18

4. ADMINISTRACIÓN .............................................................................................................21

PLIEGO DE CONDICIONES GENERALES...............................................................................24

1. DOCUMENTACION COMPLEMENTARIA .........................................................................24

2. MUESTRA DE MATERIALES.............................................................................................24

3. CONTROL DE CALIDAD....................................................................................................25

4. CONTROL DE CALIDAD DE LOS MATERIALES .............................................................25

5. PLANOS DE MONTAJE .....................................................................................................26

6. REPLANTEO.......................................................................................................................26

7. SUMINISTROS AUXILIARES .............................................................................................27

8. NORMAS GENERALES DE MONTAJE .............................................................................27



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

9. PRUEBAS ...........................................................................................................................27

10. RECEPCION PROVISIONAL..............................................................................................29

11. GARANTIA DE RESULTADOS ..........................................................................................29

12. PERMISOS (POR CUENTA DEL CONTRATISTA)............................................................30

13. CRITERIOS DE MEDICION DE LAS INSTALACIONES....................................................30

14. DIRECCIÓN TÉCNICA DE LA PUESTA EN MARCHA .....................................................31

15. FORMACIÓN.......................................................................................................................31



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

0. PLIEGO DE CONDICIONES PARTICULARES
Ya se ha comentado en la Memoria de este proyecto que éste afecta a la infraestructura que
permita la correcta distribución de las señales de Telecomunicación que puedan llegar a los
usuarios.

La recepción de señales de TV y Radiodifusión sonora terrestre no es objeto de este
anteproyecto, las señales ya nos serán dadas en las condiciones técnicas necesarias para
utilizarlas.

En el presente pliego se especifican las características de los materiales y las condiciones de
instalación de los mismos, siguiendo las directrices de los documentos.

En caso de discrepancia entre lo especificado en este proyecto y las especificaciones de los
materiales, se deberá consultar a la Dirección Facultativa.

1. GPON
En general se seguirán las especificaciones recogidas en la normativa ITU-T G.984.1…4
GPON

1.1. CABECERA

Cabecera de datos

Los OLT compactos existentes en el mercado son de 8 láseres por lo que tendremos 512
usuarios sus características serán las siguientes:

• Tarjeta Cabecera OLT ITU G.984 GPON Platform Interface Module - 8 PONs (512
usuarios con splitting 1:64)

• Modulo Interfície PON con Óptica SFP - Óptica G.984 Classe B+

• Port agregación GigE, 550m, Óptica SFP - 1000Base-SX (multimode-550m)

La cabecera sus componentes tanto para IP como RF deben de cumplir los terminos de Class
B+ (10-28 dBm).

Deberá de cumplir los requisitos siguientes:



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

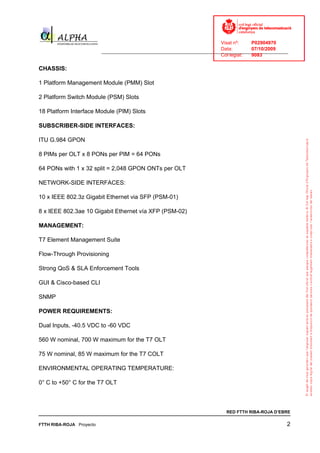

CHASSIS:

1 Platform Management Module (PMM) Slot

2 Platform Switch Module (PSM) Slots

18 Platform Interface Module (PIM) Slots

SUBSCRIBER-SIDE INTERFACES:

ITU G.984 GPON

8 PIMs per OLT x 8 PONs per PIM = 64 PONs

64 PONs with 1 x 32 split = 2,048 GPON ONTs per OLT

NETWORK-SIDE INTERFACES:

10 x IEEE 802.3z Gigabit Ethernet via SFP (PSM-01)

8 x IEEE 802.3ae 10 Gigabit Ethernet vía XFP (PSM-02)

MANAGEMENT:

T7 Element Management Suite

Flow-Through Provisioning

Strong QoS & SLA Enforcement Tools

GUI & Cisco-based CLI

SNMP

POWER REQUIREMENTS:

Dual Inputs, -40.5 VDC to -60 VDC

560 W nominal, 700 W maximum for the T7 OLT

75 W nominal, 85 W maximum for the T7 COLT

ENVIRONMENTAL OPERATING TEMPERATURE:

0° C to +50° C for the T7 OLT



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

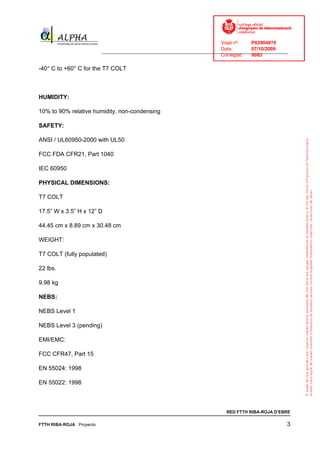

-40° C to +60° C for the T7 COLT

HUMIDITY:

10% to 90% relative humidity, non-condensing

SAFETY:

ANSI / UL60950-2000 with UL50

FCC FDA CFR21, Part 1040

IEC 60950

PHYSICAL DIMENSIONS:

T7 COLT

17.5” W x 3.5” H x 12” D

44.45 cm x 8.89 cm x 30.48 cm

WEIGHT:

T7 COLT (fully populated)

22 lbs.

9.98 kg

NEBS:

NEBS Level 1

NEBS Level 3 (pending)

EMI/EMC:

FCC CFR47, Part 15

EN 55024: 1998

EN 55022: 1998



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

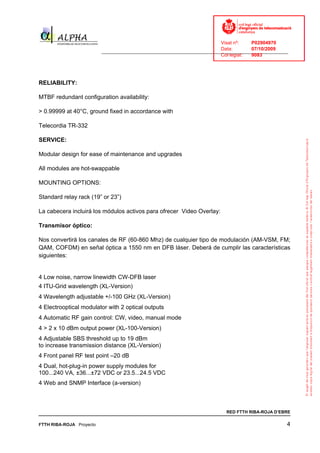

RELIABILITY:

MTBF redundant configuration availability:

> 0.99999 at 40°C, ground fixed in accordance with

Telecordia TR-332

SERVICE:

Modular design for ease of maintenance and upgrades

All modules are hot-swappable

MOUNTING OPTIONS:

Standard relay rack (19” or 23”)

La cabecera incluirá los módulos activos para ofrecer Video Overlay:

Transmisor óptico:

Nos convertirá los canales de RF (60-860 Mhz) de cualquier tipo de modulación (AM-VSM, FM;
QAM, COFDM) en señal óptica a 1550 nm en DFB láser. Deberá de cumplir las características
siguientes:

4 Low noise, narrow linewidth CW-DFB laser
4 ITU-Grid wavelength (XL-Version)
4 Wavelength adjustable +/-100 GHz (XL-Version)
4 Electrooptical modulator with 2 optical outputs
4 Automatic RF gain control: CW, video, manual mode
4 > 2 x 10 dBm output power (XL-100-Version)
4 Adjustable SBS threshold up to 19 dBm
to increase transmission distance (XL-Version)
4 Front panel RF test point –20 dB
4 Dual, hot-plug-in power supply modules for
100...240 VA, ±36...±72 VDC or 23.5...24.5 VDC
4 Web and SNMP Interface (a-version)



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

4 RS485/232 interface (b-version)
4 LC display and LED status indication
4 General purpose I/O interface for remote functions
4 Very thin, only 1 RU design for mounting into 19”, ETSI or
JIS racks

Optical Properties
Wavelength [nm] 1548.....1560
Optical power,
[dBm] 2 x 7 min.
ES10-L-70
SBS- Fixed threshold
[dBm]
Suppression +16.5 dBm
Laser linewidth
[MHz] 0.65
(typ.)
Electrical
Properties
RF-Frequency
[MHz] 47 –862
Range
Flatness [dB] <±0.75

Version C42 D84 N77
NTSC
Channel plan CENELEC 42 PAL-D 84
77
number of channels 42 / 0 / 0 84 / 0 / 0 77 / 0 /
TV / FM (-4dB) / 0
QAM64 (-10dB)
Noise bandwidth [MHz] 5 5 4
CNR Tx/Rx [dB] 55.5 52.5 53.5
CNR Link 1 [dB] 55.0 52.0 53.0
CNR Link 2 [dB] 53.0 50.5 52.0
CNR Link 3 [dB] 50.5 49.0 50.0
CSO Tx/Rx and Link
[dBc] 64 65 65
1
CSO Link 2 [dBc] 63 65 65
CSO
at output #1 [dB] 62 63 65
Link 3
CTB [dBc] 65 65 65

Amplificador WDM:

Nos amplificara la señal óptica de video a 1550 nm y nos multiplexara a 8 salidas para inyectar
esta señal a la red FTTH. Las características a cumplir son:



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

General
Input signal wavelength [nm] 1545 - 1565
4 x 20.0 ±
Max. optical output power [dBm]
0.5
Factory setting optical output 4 x 18.0 ±
[dBm]
power 0.5
Wavelength of pump lasers
[nm] < 1000
(typ.)
Optical return loss [dB] > 45
Min. optical input level [dBm] -5
Max. opt. input level [dBm] +10
Polarization dependent gain [dB] 0.5
Noise figure (@Pin=0dBm,
[dB] < 5.5
λ=1550nm)
Optical isolation @ input [dB] 35
Optical isolation @ output [dB] 35

El repartidor Óptico modular que se encuentra en la cabecera que se utiliza en la interconexión
y terminación de cables de fibra óptica así como para la conexión de las fibras ópticas a los
distintos usuarios o equipos.

El Repartidor Óptico Modular (ODF), dispone de los distintos accesorios para garantizar la
organización, guiado y gestión de las fibras:

- Elementos de fijación de los cables en el repartidor y guiado de los tubos del cable.

- Elementos de guiado y almacenamiento de los cordones de salida a los usuarios o equipos.

- Elementos de guiado y almacenamiento de los cordones de entrada de los cables de red.

- Elementos de guiado de cordones entre diferentes repartidores.

Las características básicas son:

Composición básica
Armario Rack 19” con bastidor pivotante
Conjunto de guía cables verticales
Conjunto de guía cables horizontales
Módulo guía cables superior
Módulo guía cables inferior

Dimensiones
Altura 42 U



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

Anchura 600 mm
Profundidad 600 mm

Materiales
Paneles laterales desmontables Acero de 1,5 mm de espesor.
Puerta posterior parcial Acero de 1,5 mm de espesor.
Doble puerta frontal acristalada Cristal tamizado de 4mm de espesor.
Panel superior troquelado Acero de 1,5 mm de espesor.
Espesor perfiles 2 mm
Color Gris RAL 7035, Negro RAL 9011

Cierres
Puerta frontal Cerradura Nº333. Puerta reversible.
Puerta posterior parcial Cerradura Nº333.
Paneles laterales Pestillos con cierre opcional Nº333.

Compuesto por:

Guía cables superiores
La Bandeja superior guía cables de acero para armario Repartidor Óptico Modular (ODF), junto
con la bandeja guía cables inferiores, facilita el almacenamiento y ordenación de los cables de
red y de distribución, separando perfectamente los tramos de cable de la zona de interconexión
del armario.
Guía cables inferiores
La Bandeja inferior guía cables de acero para armario Repartidor Óptico Modular (ODF), junto
con la bandeja guía cables superiores, garantiza además el correcto radio de curvatura para
todos los cables de fibra óptica alojados en el armario.
Guía cables horizontales con bridas aislantes
El conjunto de guía cables horizontales de acero de para armario Repartidor Óptico Modular
(ODF) facilita la manipulación y ordenación del cableado dentro del armario, permitiendo
múltiples modos de operación e interconexión.
Guía cables verticales
El conjunto de guía cables verticales para armario Repartidor Óptico Modular (ODF) facilita la
ordenación y guiado de los cables alrededor del armario, proporcionando un encaminamiento
óptimo de cada uno de los enlaces, asegurando los radios de curvatura de todas las fibras
ópticas instaladas en el repartidor.
Distribuidor óptico DOB-4U
El distribuidor óptico DOB-4U para bastidor se utiliza para la terminación e interconexión de
cables de fibra óptica, mediante slots frontales de hasta 12 adaptadores de terminación de
fibra. Permite la entrada de hasta 12 cables de fibra, para la terminación de un máximo de 144
fibras ópticas.
Slots Precableados SMT
La familia de slots SMT (Sistema Modular de Terminación) es idónea para la terminación e
interconexión de cables de fibra óptica, mediante slots precableados de terminación de fibra.
Los slots son extraíbles, las fibras disponen de suficiente reserva de maniobra para permitir un
mantenimiento fácil y eficaz de las instalaciones.



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

2. FTTH PLANTA EXTERNA

2.1. CAJAS DE EMPALME Y DISTRIBUCIÓN
La caja de empalme será una caja modular de conexión estanca de cables de fibra óptica,
permite la conexión por medio de empalmes de fusión o mecánicos tanto en instalaciones de
redes troncales de fibra como en redes de distribución.

La caja de conexión permite la instalación de splitters de tecnología planar PLC.
El modelo básico permite fusionar hasta 2 cables de entrada, con una capacidad
Máxima estándar de 72 fusiones, gracias a sus 3 bandejas de empalmes de 24 fusiones cada
una.

Características mínimas

Caja de distribución

Capacidad Nº Entradas 4 (2+2)
Nº máximo fusiones 72
Nº bandejas de empalmes (24) 3
Diámetro Cables Ent/Sal 6 mm – 20 mm
Estanqueidad IP 67

Tendré capacidad de sangrado.

La caja Terminal de cables de fibra óptica, con conectores, permite la conexión del cable
troncal con los cables de acometida a los clientes por medio de empalmes de fusión o
mecánicos o por medio de la unión a través de adaptadores.

La caja de conexión permite la instalación de splitters de tecnología planar PLC.
.

• La caja terminal de usuario deberá permitir el sangrado de cables

• Ofrecerá capacidad para instalar dos splitters 1:8 de manera independiente en dos
bandejas separadas



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

• Ofrecerá como mínimo capacidad de 16 acometidas de usuario

• Ofrecerá espacio para fusionar la fibra de distribución con el divisor óptico 1:8
correspondiente

• Las acometidas de usuario serán preconectorizadas por lo que deberá albergar espacio
para 16 conectores SC/APC, inicialmente instalándose únicamente 8, correspondientes
al primer divisor 1:8 que se instalará en el momento del despliegue.

2.2. DIVISORES O SPLITERS
Los divisores o Splitters de tecnología planar PLC 1xN tienen unas altas prestaciones, unas
muy bajas pérdidas de inserción, una excelente uniformabilidad, bajas PLD y puede trabajar
entres las longitudes de onda de 1260 a 1650 nm. Los Splitters de tecnología planar se fabrican
en las configuraciones de 1x4, 1x8, 1x16, 1x32 y 1x64, se pueden suministrar sin conectores o
con los distintos tipo de conector así como con fibra de de 250 μm, 900 μm o ribbon.

Características

1x4 1x8 1x16 1x32 1x64
Dimensiones Ancho (mm) 4 4 5 7 12
Largo (mm) 40 40 50 50 60
Alto (mm) 4 4 4 4 4
Características Pérdidas de Inserción Typ. (dB) 6.8 9.8 13.0 16.5 19.5
técnicas Pérdidas de Inserción Max. (dB) 7.3 10.7 13.9 17.2 20.4
Uniformidad (dB) < 0.5 < 1.0 < 1.4 < 1.5 < 1.7 < 0.25 < 0.30
Pérdidas de Retorno > 55 dB
Longitud de Onda 1260 – 1650 nm
Temperatura de almacenamiento -40 - +85 ºC
Temperatura de Trabajo -40 - +85 ºC

2.3. MANGUERAS DE FIBRA ÓPTICA
El cable empleado para el despliegue que se emplea en Planta exterior, es decir, un cable con
doble cubierta de polietileno y compuesto de Kevlar que le da resistencia a la tracción. El tipo
de fibra óptica empleada es fibra monomodo.



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

Cables de fibra óptica monomodo, de 4 a 144 f.o, con segunda protección holgada, núcleo
dieléctrico seco con material bloqueante de agua que evita su propagación, cableado en S-Z
para optimizar la segregación de tubos en derivaciones de red y cubierta PKP.

Núcleo
(1) Elemento Central de Refuerzo (E.C.R.) dieléctrico compuesto de fibra de vidrio, recubierto
con polietileno en función del número de fibras del cable.
(2) Tubos Activos Holgados de PBT, conteniendo de 2 a 8 f.o. y Tubos Pasivos de PE – cuando
la geometría del núcleo lo requiera cableados en S-Z en torno al E.C.R. en material bloqueante
de agua para evitar su propagación

Cubierta PKP
(3) (P) Primera cubierta de Polietileno.
(4) (K) Cabos de fibra de aramida de elevado módulo, como elemento de refuerzo resistente a
tracción.
(5) (P) Segunda cubierta de Polietileno.

Características generales

Las fibras ópticas serán acordes con los siguientes valores (UIT-T G.652).

Transmisión
Atenuación máxima (dB/km)
• 0.38 a 1310nm
• 0.25 a 1550nm
Diámetro de campo modal en 1310 nm
• 8.6 - 9.5 um
Longitud de onda de corte fibra (nm)
• 1100 - 1320 nm
Máxima dispersión total en 1285-1330 nm
• 3.5 ps/nm.km
Máxima dispersión total en 1550 nm
• 18 ps/nm.km

Físicas
Diámetro sobre 1ª protección
• 245 ± 10 um
Proof test
• 100 Kpsi.

Las marcas de cubierta contendrán la
Siguiente información:

• TELNET-RI – AÑO
• Número de fibras
• Tipo de fibra
• Tipo de cubierta



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

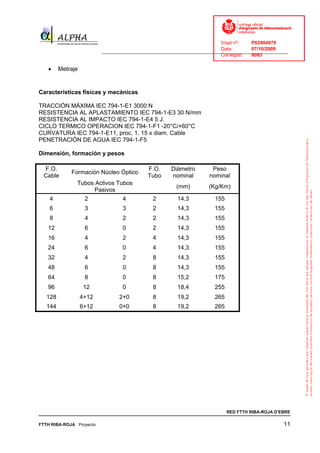

• Metraje

Características físicas y mecánicas

TRACCIÓN MÁXIMA IEC 794-1-E1 3000 N
RESISTENCIA AL APLASTAMIENTO IEC 794-1-E3 30 N/mm
RESISTENCIA AL IMPACTO IEC 794-1-E4 5 J.
CICLO TERMICO OPERACION IEC 794-1-F1 -20°C/+60°C
CURVATURA IEC 794-1-E11, proc. 1. 15 x diam. Cable
PENETRACIÓN DE AGUA IEC 794-1-F5

Dimensión, formación y pesos

F.O. F.O. Diámetro Peso
Formación Núcleo Óptico
Cable Tubo nominal nominal
Tubos Activos Tubos
(mm) (Kg/Km)
Pasivos
4 2 4 2 14,3 155
6 3 3 2 14,3 155
8 4 2 2 14,3 155
12 6 0 2 14,3 155
16 4 2 4 14,3 155
24 6 0 4 14,3 155
32 4 2 8 14,3 155
48 6 0 8 14,3 155
64 8 0 8 15,2 175
96 12 0 8 18,4 255
128 4+12 2+0 8 19,2 265
144 6+12 0+0 8 19,2 265



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

CODIGO DE COLORES PARA TUBOS HOLGADOS

Cable con 4 tubos holgados Cable con 6 tubos holgados Cable con 8 tubos holgados
Tubo Nº Color Tubo Nº Color Tubo Nº Color
1 Blanco 1 Blanco 1 Blanco
2 Rojo 2 Blanco 2 Blanco
3 Azul 3 Rojo 3 Rojo
4 Verde 4 Rojo 4 Rojo
5 Azul 5 Azul
6 Azul 6 Azul
7 Verde
8 Verde

Cable con 12 tubos holgados Cable con 16 tubos holgados Cable con 18 tubos holgados
Tubo Nº Color Tubo Nº Color Tubo Nº Color
1 Blanco 1 Blanco 1 Blanco
2 Blanco 2 Rojo 2 Blanco
3 Blanco 3 Azul 3 Rojo
4 Rojo 4 Verde 4 Rojo
5 Rojo 5 Blanco 5 Azul
6 Rojo 6 Blanco 6 Azul
7 Azul 7 Blanco 7 Blanco
8 Azul 8 Rojo 8 Blanco
9 Azul 9 Rojo 9 Blanco
10 Verde 10 Rojo 10 Rojo
11 Verde 11 Azul 11 Rojo
12 Verde 12 Azul 12 Rojo
13 Azul 13 Azul
14 Verde 14 Azul
15 Verde 15 Azul
16 Verde 16 Verde
17 Verde
18 Verde



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

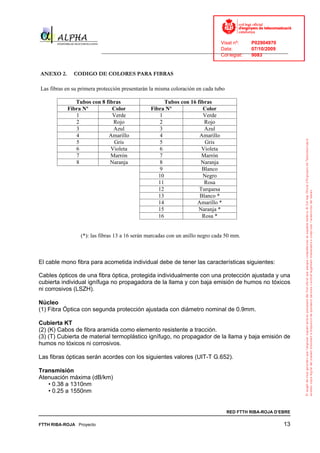

ANEXO 2. CODIGO DE COLORES PARA FIBRAS

Las fibras en su primera protección presentarán la misma coloración en cada tubo

Tubos con 8 fibras Tubos con 16 fibras
Fibra Nº Color Fibra Nº Color
1 Verde 1 Verde
2 Rojo 2 Rojo
3 Azul 3 Azul
4 Amarillo 4 Amarillo
5 Gris 5 Gris
6 Violeta 6 Violeta
7 Marrón 7 Marrón
8 Naranja 8 Naranja
9 Blanco
10 Negro
11 Rosa
12 Turquesa
13 Blanco *
14 Amarillo *
15 Naranja *
16 Rosa *

(*): las fibras 13 a 16 serán marcadas con un anillo negro cada 50 mm.

El cable mono fibra para acometida individual debe de tener las características siguientes:

Cables ópticos de una fibra óptica, protegida individualmente con una protección ajustada y una
cubierta individual ignífuga no propagadora de la llama y con baja emisión de humos no tóxicos
ni corrosivos (LSZH).

Núcleo
(1) Fibra Óptica con segunda protección ajustada con diámetro nominal de 0.9mm.

Cubierta KT
(2) (K) Cabos de fibra aramida como elemento resistente a tracción.
(3) (T) Cubierta de material termoplástico ignífugo, no propagador de la llama y baja emisión de
humos no tóxicos ni corrosivos.

Las fibras ópticas serán acordes con los siguientes valores (UIT-T G.652).

Transmisión
Atenuación máxima (dB/km)
• 0.38 a 1310nm
• 0.25 a 1550nm



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

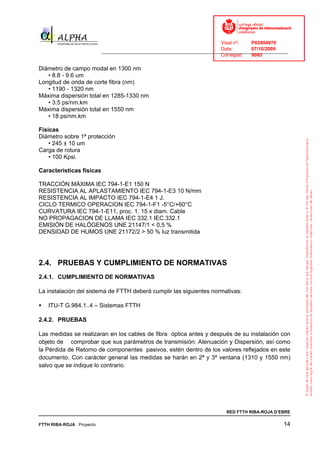

Diámetro de campo modal en 1300 nm
• 8.8 - 9.6 um
Longitud de onda de corte fibra (nm)
• 1190 - 1320 nm
Máxima dispersión total en 1285-1330 nm
• 3.5 ps/nm.km
Máxima dispersión total en 1550 nm
• 18 ps/nm.km

Físicas
Diámetro sobre 1ª protección
• 245 ± 10 um
Carga de rotura
• 100 Kpsi.

Características físicas

TRACCIÓN MÁXIMA IEC 794-1-E1 150 N
RESISTENCIA AL APLASTAMIENTO IEC 794-1-E3 10 N/mm
RESISTENCIA AL IMPACTO IEC 794-1-E4 1 J.
CICLO TERMICO OPERACION IEC 794-1-F1 -5°C/+60°C
CURVATURA IEC 794-1-E11, proc. 1. 15 x diam. Cable
NO PROPAGACION DE LLAMA IEC 332.1 IEC.332.1
EMISIÓN DE HALÓGENOS UNE 21147/1 < 0,5 %
DENSIDAD DE HUMOS UNE 21172/2 > 50 % luz transmitida

2.4. PRUEBAS Y CUMPLIMIENTO DE NORMATIVAS
2.4.1. CUMPLIMIENTO DE NORMATIVAS

La instalación del sistema de FTTH deberá cumplir las siguientes normativas:

ITU-T G.984.1..4 – Sistemas FTTH

2.4.2. PRUEBAS

Las medidas se realizaran en los cables de fibra óptica antes y después de su instalación con
objeto de comprobar que sus parámetros de transmisión: Atenuación y Dispersión, así como
la Pérdida de Retorno de componentes pasivos, estén dentro de los valores reflejados en este
documento. Con carácter general las medidas se harán en 2ª y 3ª ventana (1310 y 1550 nm)
salvo que se indique lo contrario.



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

Los métodos que se emplearán serán no destructivos, es decir se emplearan los denominados
"métodos de campo" que se describirán más adelante.

En general se observará la máxima limpieza en todos los puntos de inserción-extracción de
señal óptica, es decir en conectores de aparatos, de repartidores y de rabillos auxiliares, así
como en los cortes de las fibras.

El personal que realice las medidas deberá observar las Normas de Seguridad e Higiene en el
Trabajo relativas a las precauciones para evitar riesgos oculares.

Las pruebas del sistema consistirán en la comprobación del correcto funcionamiento del mismo
e integración con otros sistemas, así como de los diferentes elementos del mismo.

En las instalaciones de fibra óptica monomodo la longitud máxima de la sección de
regeneración, para una ganancia del sistema conocida, estará determinada en general, por uno
de los dos parámetros siguientes:

- Atenuación total.

- Dispersión máxima.

En las instalaciones de fibra óptica monomodo la longitud máxima de la sección de
regeneración, para una ganancia del sistema conocida, estará determinada en general, por uno
de los dos parámetros siguientes:

- Atenuación total.

- Dispersión máxima.

La Atenuación A (λ ) a una longitud de onda entre dos secciones transversales separadas por
una distancia L, se define como:

A ( λ ) = 10 log P1/P2 (dB)

Donde P1 es la potencia óptica que atraviesa la sección 1ª y P2 la potencia que atraviesa la
sección 2ª.

Dispersión se denomina al efecto distorsionante de la señal en propagación. En fibras
monomodo se consideran dos tipos de dispersión:

Dispersión cromática

Dispersión por polarización del modo



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

El Coeficiente de Dispersión Cromática es la variación del retardo de grupo por unidad de
longitud de onda en propagación y por unidad de longitud:

D(λ ) = 1/L . dT( λ )/d λ (ps/Km.nm)

El valor del coeficiente D(λ ) es un dato del fabricante. La dispersión cromática es un
parámetro intrínseco de la fibra, que no suele verse afectado durante el proceso de fabricación
o instalación del cable. En general no será necesario medirlo, salvo en los casos que se
indique.

La dispersión cromática puede limitar la velocidad de transmisión y la distancia de un sistema,
pero puede ser compensada con diferentes técnicas, por ejemplo mediante fibras
compensadoras de dispersión, con un valor negativo de DC alto. La compensación de DC sólo
será necesaria para sistemas de 10 Gb/s o mayores velocidades.

Los valores de las cotas máximas del coeficiente de dispersión cromática (Dmax) en las
regiones espectrales que se indican, para fibras ópticas monomodo del tipo G.652.D, son los
siguientes:

DC (1285-1330 nm): ≤ 3.5 ps/Km.nm

DC (1550 nm) ≤ 18 ps/Km.nm

DC (1625 nm) ≤ 22 ps/Km.nm

La dispersión por polarización del modo (PMD) limita el funcionamiento de sistemas de alta
velocidad sobre distancias largas. En sistemas de transmisión digitales provoca el aumento de
la tasa de error y limita el ancho de banda.

La luz que se propaga por una fibra óptica monomodo se descompone en dos ejes llamados
modos de polarización ortogonales. Todas las fibras presentan algún grado de birrefringencia
(el índice de refracción no es constante, depende direccionalmente), lo cual provoca que los
dos modos de polarización viajen a diferentes velocidades.

El grado de birrefringencia está asociado con las asimetrías en la geometría y/o la distribución
de la tensión en el núcleo de la fibra. Este efecto además se combina con el acoplamiento
aleatorio de energía entre los modos de polarización, por lo que el valor del PMD fluctúa.

Cuando el impulso óptico se propaga en la fibra, el retraso en tiempo, con que llega al receptor
un modo de polarización respecto al otro se denomina retraso diferencial de grupo (DGD).
Además se produce un acoplamiento aleatorio de energía entre los modos de polarización. El
DGD es una magnitud que varía aleatoriamente con la longitud de onda y en el tiempo, debido
a vibraciones, movimientos de la fibra o cambios de temperatura o perturbaciones mecánicas
de la fibra. Por esta razón, una forma útil de caracterizar el PMD de fibras largas, en las que



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

hay un acoplamiento fuerte de energía entre los modos, es definiendo la PMD como el valor
esperado o promedio de la DGD en la longitud de onda.

El coeficiente de PMD se define como función de la longitud de la fibra o cable y se expresa en
ps/Km1/2 .

La medida de PMD se realizará en los enlaces de fibras ópticas de larga distancia, que vayan a
transportar sistemas de 10 Gb/s o velocidades mayores.

El PMD de 2º orden describe la variación del PMD con respecto a la longitud de onda. Está
muy relacionado con la dispersión cromática y se expresa en ps/nm. Su orden de magnitud es
mucho menor que el PMD de primer orden.

Medidas de atenuación entre dos puntos

Para las medidas de atenuación entre dos puntos (medidas de atenuación kilométrica o de
balance de atenuación de una ruta), se utilizará el método de medida LSA, siempre que sea
posible.

Para este tipo de medidas se prestará especial atención en situar los puntos de medida en
zonas lineales del oscilograma, fuera de las zonas de relajación de los conectores o empalmes
mecánicos.

En general sólo es necesario realizar estas medidas en un solo sentido. Cuando se realiza una
medida de atenuación total de una fibra que incluye empalmes, hay que tener en cuenta que el
valor de estos puede variar según el sentido de la medida.

Medidas de distancia

Las medidas de distancia deben realizarse en las condiciones de mayor precisión y resolución.
En el equipo se ajustará el índice de refracción a 1,465 cuando no se conozca su valor real
para la fibra bajo prueba.

método de perdida de inserción

Las medidas de potencia en la instalación, serán efectuadas por el método de "Inserción" a las
longitudes de onda de 1310 nm y/o 1550 nm, salvo que se especifique lo contrario en los
apartados correspondientes.

Se procederá al cálculo de atenuaciones desde la cabecera hasta las salidas de las cajas de
derivación, su valor no podrá exceder de 28 dB

Dispersión cromática < 18 ps/nm*Km



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

3. TELEFONIA
3.1.1. PABX

Ud. Servidor de telefonía VoIP con sistema operativo SIP@net, para disponer de
conectividad IP (SIP) para LAN y WAN y extensión , soporta VoIP (SIP),

Licencias para 512 terminales IP(SIP)

DPNSS y CCIS para red propia y paquete avanzado.

Aplicación. Operadora automática VM505 Multiidioma, versión Hospitality, con mensajes
programables por el usuario, buzones de voz, audio-texto e integración con software de
gestión.

Ud.Software especifico CHAR Utile+ , PC Multiidioma, integrado con el servidor de
mensajes VM505, versión Hospitality . Aplicación que garantiza la interconexión con el
sistema de gestión y automatización de la operadora automática, de los buzones de voz y el
análisis de costes económicos.

Se incluye instalación, programación y formación.

CONFIGURACIÓN CENTRAL

El Procesador Principal CPU (MP), que consta de las Placas de Control y del Software del
Sistema, proporciona la función de Procesador Principal, la interfaz Ethernet, y controla las
Licencias IP.

El segundo Procesador Principal (MP) está en situación de espera“Inactiva”. En caso de un
fallo del MP, el MP en espera “se activará” y tomará el control – el tiempo de transición
depende de la configuración instalada (tiempo medio de 30 a 120 segundos).

El Procesador de Firmware (FP), que controla las Placas de Circuitos de Líneas y de
Enlaces, los Enlaces y las Estaciones Analógicas, las Estaciones Digitales, RST, IP PAD,
DAT, VCT, Interfaz de Fibra, Repetidores Externos, y las estaciones RDSI.

Los Procesadores de Aplicación (AP) son placas que ejecutan un protocolo o una
aplicación, por ejemplo, los Enlaces Digitales, las Placas Manejadoras de Datos y
Protocolos, IPT y Conferencia para512 abonados.

Repartidor enrackable tipo “Patch Panel” de 24 puertos RJ45



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

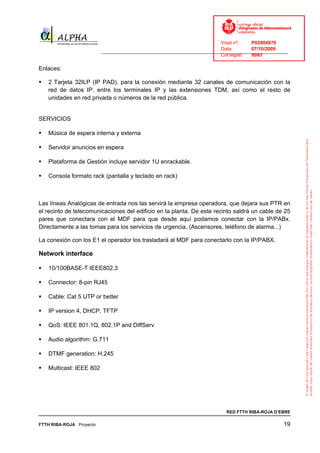

Enlaces:

2 Tarjeta 32ILP (IP PAD), para la conexión mediante 32 canales de comunicación con la
red de datos IP, entre los terminales IP y las extensiones TDM, así como el resto de
unidades en red privada o números de la red pública.

SERVICIOS

Música de espera interna y externa

Servidor anuncios en espera

Plataforma de Gestión incluye servidor 1U enrackable.

Consola formato rack (pantalla y teclado en rack)

Las líneas Analógicas de entrada nos las servirá la empresa operadora, que dejara sus PTR en
el recinto de telecomunicaciones del edificio en la planta. De este recinto saldrá un cable de 25
pares que conectara con el MDF para que desde aquí podamos conectar con la IP/PABx.
Directamente a las tomas para los servicios de urgencia, (Ascensores, teléfono de alarma...)

La conexión con los E1 el operador los trasladará al MDF para conectarlo con la IP/PABX.

Network interface

10/100BASE-T IEEE802.3

Connector: 8-pin RJ45

Cable: Cat 5 UTP or better

IP version 4, DHCP, TFTP

QoS: IEEE 801.1Q, 802.1P and DiffServ

Audio algorithm: G.711

DTMF generation: H.245

Multicast: IEEE 802



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

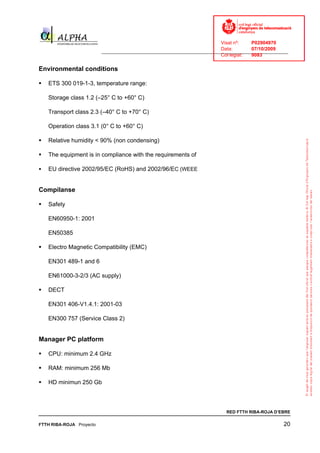

Environmental conditions

ETS 300 019-1-3, temperature range:

Storage class 1.2 (–25° C to +60° C)

Transport class 2.3 (–40° C to +70° C)

Operation class 3.1 (0° C to +60° C)

Relative humidity < 90% (non condensing)

The equipment is in compliance with the requirements of

EU directive 2002/95/EC (RoHS) and 2002/96/EC (WEEE

Compílanse

Safety

EN60950-1: 2001

EN50385

Electro Magnetic Compatibility (EMC)

EN301 489-1 and 6

EN61000-3-2/3 (AC supply)

DECT

EN301 406-V1.4.1: 2001-03

EN300 757 (Service Class 2)

Manager PC platform

CPU: minimum 2.4 GHz

RAM: minimum 256 Mb

HD minimun 250 Gb



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

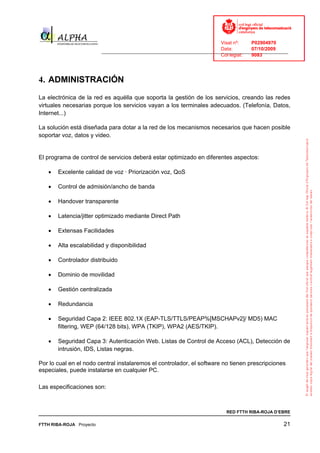

4. ADMINISTRACIÓN
La electrónica de la red es aquélla que soporta la gestión de los servicios, creando las redes
virtuales necesarias porque los servicios vayan a los terminales adecuados. (Telefonía, Datos,
Internet...)

La solución está diseñada para dotar a la red de los mecanismos necesarios que hacen posible
soportar voz, datos y video.

El programa de control de servicios deberá estar optimizado en diferentes aspectos:

• Excelente calidad de voz · Priorización voz, QoS

• Control de admisión/ancho de banda

• Handover transparente

• Latencia/jitter optimizado mediante Direct Path

• Extensas Facilidades

• Alta escalabilidad y disponibilidad

• Controlador distribuido

• Dominio de movilidad

• Gestión centralizada

• Redundancia

• Seguridad Capa 2: IEEE 802.1X (EAP-TLS/TTLS/PEAP%[MSCHAPv2]/ MD5) MAC
filtering, WEP (64/128 bits), WPA (TKIP), WPA2 (AES/TKIP).

• Seguridad Capa 3: Autenticación Web. Listas de Control de Acceso (ACL), Detección de
intrusión, IDS, Listas negras.

Por lo cual en el nodo central instalaremos el controlador, el software no tienen prescripciones
especiales, puede instalarse en cualquier PC.

Las especificaciones son:



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

Specific intelligent RF capabilities managed by Cisco Wireless LAN Controllers include:

• Dynamic channel assignment—802.11 channels are adjusted to optimize network
coverage and performance based on changing RF conditions.

• Interference detection and avoidance—The system detects interference and
recalibrates the network to avoid performance problems.

• Load balancing—The system provides automatic load balancing of users across
multiple access points for optimum network performance, even under heavy loads.

• Coverage hole detection and correction—Radio Resource Management (RMM)
software detects coverage holes and attempts to correct them by adjusting the power
output of access points.

• Dynamic power control—The system dynamically adjusts the power output of
individual access points to accommodate changing network conditions, helping ensure
predictable wireless performance and availability.

Todo este programario será soportado por un servidor con las características mínimas
siguientes:

Processor Intel® Pentium® 4 Processor 3.40GHz, Intel® or Equivalent
Operating Systems Microsoft® Windows® XP Professional, SP2 with Media or Microsoft® Windows® 2000
Pro, LINUX o, MAC-OS
Memory 2GB, DDR2 400MHz (2x512)
Keyboard Microsoft® compatible
Monitors 19.0 inch VGA
Graphics Card 64MB PCIe x16 nVidia Quadro NVS 280, Dual VGA Capable
Boot Hard Drive 100GB SATA, 7200 RPM Hard Drive without RAID
Hard Drive C1 All SATA drives, Non-RAID, 1 or 2 drive total configuration
Configuration
Floppy Drive Options Optional
Mouse Microsoft® compatible
File System NTFS File System
CD-ROM 48X CD-ROM

El programa de control gestión de planta externa deberá optimizar los servicios:

• Base de datos de inventario de la red

• Gestión de la base de datos de planta externa tanto listada como visual geográfica

• Generación de trazados y consultas sobre la base de datos



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

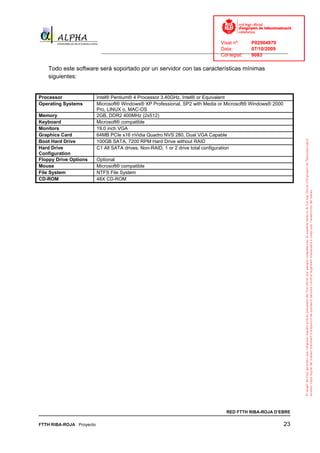

Todo este software será soportado por un servidor con las características mínimas
siguientes:

Processor Intel® Pentium® 4 Processor 3.40GHz, Intel® or Equivalent
Operating Systems Microsoft® Windows® XP Professional, SP2 with Media or Microsoft® Windows® 2000
Pro, LINUX o, MAC-OS
Memory 2GB, DDR2 400MHz (2x512)
Keyboard Microsoft® compatible
Monitors 19.0 inch VGA
Graphics Card 64MB PCIe x16 nVidia Quadro NVS 280, Dual VGA Capable
Boot Hard Drive 100GB SATA, 7200 RPM Hard Drive without RAID
Hard Drive C1 All SATA drives, Non-RAID, 1 or 2 drive total configuration
Configuration
Floppy Drive Options Optional
Mouse Microsoft® compatible
File System NTFS File System
CD-ROM 48X CD-ROM



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

PLIEGO DE CONDICIONES GENERALES

1. DOCUMENTACION COMPLEMENTARIA
Además de los documentos anteriores e independientemente de los mismos, serán de obligado
cumplimiento todas las órdenes y documentación complementaria o aclaratoria, facilitadas por
la Dirección Facultativa y la Propiedad. Igualmente tendrán carácter de documentación
contractual, con carácter de obligatorias, e independientemente de los documentos citados,
todas las normas, disposiciones y reglamentos que por su carácter puedan ser de obligada
aplicación.

El Contratista deberá seguir la normativa propia de las compañías suministradoras de servicios
y deberá solicitar los informes e inspecciones preceptivas y necesarias para dejar los trabajos
en perfecta consonancia con las exigencias de las compañías de suministro externo.

La interpretación del Proyecto y documentación contractual corresponderá a la Dirección
Facultativa.

2. MUESTRA DE MATERIALES
Los materiales objeto de contratación son los indicados en la oferta obligatoriamente. Si en
alguna partida del Proyecto aparece el "o equivalente" se entiende que el tipo y marca objeto
de contrato es el indicado como modelo en el Proyecto, es decir, de las mismas características,
siempre a juicio de la Propiedad y la Dirección Facultativa.

A petición de la Dirección Facultativa, el Contratista presentará las muestras de los materiales
que se soliciten, siempre con la antelación prevista en el calendario de la obra.

Cualquier cambio que efectúe el Contratista sin tenerlo aprobado por escrito y de la forma que
le indique la Dirección Facultativa, representará en el momento de su advertencia su inmediata
sustitución, con todo lo que ello lleve consigo de trabajos, coste y responsabilidades. De no
hacerlo, podrá la Dirección Facultativa buscar soluciones alternativas con cargo al Presupuesto
de contrato y/o garantía.

Los materiales que hayan de constituir parte integrante de las unidades de obra definitivas, los
que el Contratista emplee en los medios auxiliares para su ejecución, así como los materiales
de aquellas instalaciones y obras auxiliares que parcialmente hayan de formar parte de las
obras objeto del contrato, tanto provisionalmente como definitivas, deberán cumplir las
especificaciones establecidas en el Pliego de Condiciones Técnicas de los materiales.



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

Cualquier trabajo que se realice con materiales de procedencia no autorizada podrá ser
considerado como defectuoso, con las consecuencias que en este Pliego se especifican.

3. CONTROL DE CALIDAD
LA PROPIEDAD contratará directamente o a través del Contratista una ASISTENCIA TECNICA
para el Control de Calidad de las instalaciones de acuerdo con las especificaciones del
proyecto.

La Asistencia Técnica propuesta tendrá las siguientes fases de actuación sobre las
instalaciones previstas:

a) Preparación Plan de Control ó confirmación del Plan de Control del Proyecto, si lo hubiese.

b) Control de Calidad sobre Materiales y Equipos.

c) Control de Ejecución Instalaciones según Normativas.

d) Control sobre Pruebas de funcionamiento, Regulación y Seguridad realizadas por el
Contratista.

La Asistencia Técnica del Control de Calidad, estará vinculada y al servicio de la Dirección
Facultativa y la Propiedad a la cual dirigirá toda su actividad.

La empresa adjudicataria de esta Asistencia Técnica realizará el Plan de Control de las
instalaciones de acuerdo con las indicaciones existentes en la documentación del proyecto,
dentro del apartado denominado "Control de Calidad", o en su defecto, con la normativa
vigente.

En caso de que sea el Contratista el que contrate esta Asistencia Técnica presentará al menos
tres nombres de empresas capacitadas para este trabajo, siendo elegida la adjudicataria por la
Dirección Facultativa. El Contratista destinará para estos trabajos en caso de no existir partida
presupuestada en los presupuestos del proyecto, al menos el 1,5% (uno y medio por ciento) del
importe de ejecución material de los capítulos correspondientes a instalaciones, estando
abierta la posibilidad de que el Contratista oferte un porcentaje mayor para este fin.

En cada certificación deberá venir explícitamente el importe destinado a Control de Calidad.

4. CONTROL DE CALIDAD DE LOS MATERIALES
El Contratista entregará a la Dirección Facultativa una lista de materiales que considere
definitiva dentro de los 30 días después de haberse firmado el Contrato de Ejecución. Se
incluirán los nombres de fabricantes, de la marca, referencia, tipo, características técnicas y



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

plazo de entrega. Cuando algún elemento sea distinto de los que se exponen en el Proyecto,
se expresará claramente en dicha descripción.

El Contratista informará fehacientemente a la Dirección Facultativa de las fechas en que
estarán preparados los diferentes materiales que componen la instalación, para su envío a
obra.

De aquellos materiales que estime la Dirección Facultativa oportuno y de los materiales que
presente el Contratista como variante, la Dirección Facultativa procederá a realizar, las pruebas
y ensayos de control de calidad, para comprobar que cumplen las especificaciones indicadas
en el Proyecto, cargando a cuenta del Contratista los gastos originados.

Toda prueba que no haya resultado satisfactorio o que no ofrezca las suficientes garantías
podrá comenzarse de nuevo a cargo del mismo Contratista. Aquellos materiales que no
cumplan alguna de las especificaciones indicadas en Proyecto no serán autorizados para
montaje en obra. Los elementos mandados a obra sin estos requisitos podrán ser rechazados
sin ulteriores pruebas.

En el apartado de documentos anexos se encuentra la ficha estándar para el control de los
materiales suministrados en la obra.

5. PLANOS DE MONTAJE
Los planos de montaje son los que complementan a los planos del Proyecto en aquellos
aspectos propios de la ejecución de la instalación, y que permiten detectar y resolver
problemas de ejecución y coordinación con otras instalaciones antes de que se presenten en la
obra.

El Contratista presentará al inicio de la obra una lista de los planos de montaje que va a
realizar, que será aprobada por la Dirección Facultativa. También presentará un programa de
producción de estos planos de acuerdo con el programa general de la obra.

El Contratista presentará los planos de montaje a la Dirección Facultativa, que los revisará en
un plazo no superior a dos semanas.

Sin ser exhaustivos, los planos de montaje deben incluir: coordinación en falsos techos,
detalles de patios de instalaciones, relación de las instalaciones con la estructura, salas de
máquinas, ejecución de bancadas y soportes, etc.

6. REPLANTEO
De acuerdo con los planos de montaje conformados y en el momento oportuno según el plan
de obra, el Contratista marcará de forma visible la instalación con puntos de anclaje, rozas,



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

taladros, etc. lo cual deberá ser aprobado por la Dirección Facultativa antes de empezar su
ejecución.

7. SUMINISTROS AUXILIARES
Todas las ayudas tales como cualquier ayuda de peonaje o elementos mecánicos para
transporte y colocación de material, descarga de camiones, suministros etc. sin que sea esta
relación limitativa, corren por cuenta del Contratista de la instalación ya que debe prever una
instalación completa, perfectamente terminada y entregada en completo y buen orden de
marcha.

8. NORMAS GENERALES DE MONTAJE
Las instalaciones se realizarán siguiendo las prácticas normales para obtener un buen
funcionamiento, por lo que se respetarán las especificaciones e instrucciones de las empresas
suministradoras.

El montaje de la instalación se realizará ajustándose a las indicaciones y Planos del proyecto y
a los Planos de montaje realizados por el Contratista y aprobados por la Dirección Facultativa.

Cuando en la obra sea necesario hacer modificaciones en estos Planos o sustituir los
materiales aprobados por otros, se solicitará permiso a la Dirección Facultativa en la forma por
ella establecida.

En todos los equipos se dispondrán las protecciones pertinentes para evitar accidentes. En
aquellas partes móviles de las máquinas y herramientas se dispondrán de su correspondiente
protección.

Durante el proceso de instalación se protegerán debidamente todos los aparatos.

9. PRUEBAS
Al finalizar la ejecución de la instalación, el Contratista está obligado a configurar y programar
todos los sistemas y a realizar las pruebas de funcionamiento, rendimiento y seguridad de los
diferentes equipos de la instalación.

Salvo en los sistemas en los que exista un protocolo de medidas objetivo, tales como el
Sistema de Cableado Estructurado o la red de distribución de radiotelevisión en coaxial, las
pruebas consistirán en la comprobación del correcto funcionamiento de los sistemas y de cada
uno de los elementos que lo componen.



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

El Contratista cumplimentará las fichas Resumen de Control de Instalaciones (I01-A) en su
totalidad (una ficha para los elementos de cada sistema).

El Contratista preparará con todo ello la siguiente documentación que denominaríamos
Documentación Final de Obra:

1) Memoria actualizada con todos sus apartados.

2) Resultado de las pruebas realizadas de acuerdo con el protocolo de Proyecto y/o
Reglamento vigente.

3) Manual de instrucciones de la instalación.

4) Libro de mantenimiento.

5) Planos de la instalación terminada.

6) Lista de materiales empleados y catálogos.

7) Relación de suministradores y teléfonos.

8) Y la necesaria para cumplimentar la normativa vigente y conseguir la legalización y
suministros energía o telecomunicaciones. (Boletines de la instalación, libro de
mantenimiento, etc.).

De la documentación anterior se entregará una primera copia sin aprobar a la Dirección
Facultativa o a la empresa de control de Calidad.

En un plazo de 15 días laborables, la Dirección Facultativa o el Control de Calidad según el
caso, comprobará la documentación entregada y emitirá un plan de comprobaciones y pruebas
que deberán ser realizadas por el Contratista en presencia de la Dirección Facultativa o
personal de la empresa de Control de Calidad.

Caso de resultar negativas, aunque sea en parte, se propondrá otro día para efectuar las
pruebas, cuando el Contratista considere pueda tener resueltas las anomalías observadas y
corregidos los Planos no concordantes.

Si en esta segunda revisión se observan de nuevo anomalías que impidan a juicio de la
Dirección Facultativa proceder a la Recepción Provisional, los gastos ocasionados por las
siguientes revisiones correrán por cuenta del Contratista, con cargo a la liquidación.

Al mismo tiempo el Contratista aclarará a los Servicios de Mantenimiento cuantas dudas
encuentren.



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

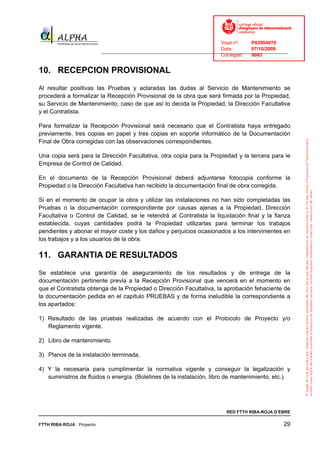

10. RECEPCION PROVISIONAL
Al resultar positivas las Pruebas y aclaradas las dudas al Servicio de Mantenimiento se
procederá a formalizar la Recepción Provisional de la obra que será firmada por la Propiedad,
su Servicio de Mantenimiento, caso de que así lo decida la Propiedad, la Dirección Facultativa
y el Contratista.

Para formalizar la Recepción Provisional será necesario que el Contratista haya entregado
previamente, tres copias en papel y tres copias en soporte informático de la Documentación
Final de Obra corregidas con las observaciones correspondientes.

Una copia será para la Dirección Facultativa, otra copia para la Propiedad y la tercera para le
Empresa de Control de Calidad.

En el documento de la Recepción Provisional deberá adjuntarse fotocopia conforme la
Propiedad o la Dirección Facultativa han recibido la documentación final de obra corregida.

Si en el momento de ocupar la obra y utilizar las instalaciones no han sido completadas las
Pruebas o la documentación correspondiente por causas ajenas a la Propiedad, Dirección
Facultativa o Control de Calidad, se le retendrá al Contratista la liquidación final y la fianza
establecida, cuyas cantidades podrá la Propiedad utilizarlas para terminar los trabajos
pendientes y abonar el mayor coste y los daños y perjuicios ocasionados a los intervinientes en
los trabajos y a los usuarios de la obra.

11. GARANTIA DE RESULTADOS
Se establece una garantía de aseguramiento de los resultados y de entrega de la
documentación pertinente previa a la Recepción Provisional que vencerá en el momento en
que el Contratista obtenga de la Propiedad o Dirección Facultativa, la aprobación fehaciente de
la documentación pedida en el capítulo PRUEBAS y de forma ineludible la correspondiente a
los apartados:

1) Resultado de las pruebas realizadas de acuerdo con el Protocolo de Proyecto y/o
Reglamento vigente.

2) Libro de mantenimiento.

3) Planos de la instalación terminada.

4) Y la necesaria para cumplimentar la normativa vigente y conseguir la legalización y
suministros de fluidos o energía. (Boletines de la instalación, libro de mantenimiento, etc.).



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

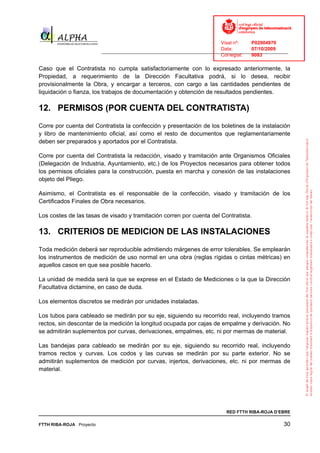

Caso que el Contratista no cumpla satisfactoriamente con lo expresado anteriormente, la
Propiedad, a requerimiento de la Dirección Facultativa podrá, si lo desea, recibir
provisionalmente la Obra, y encargar a terceros, con cargo a las cantidades pendientes de
liquidación o fianza, los trabajos de documentación y obtención de resultados pendientes.

12. PERMISOS (POR CUENTA DEL CONTRATISTA)
Corre por cuenta del Contratista la confección y presentación de los boletines de la instalación
y libro de mantenimiento oficial, así como el resto de documentos que reglamentariamente
deben ser preparados y aportados por el Contratista.

Corre por cuenta del Contratista la redacción, visado y tramitación ante Organismos Oficiales
(Delegación de Industria, Ayuntamiento, etc.) de los Proyectos necesarios para obtener todos
los permisos oficiales para la construcción, puesta en marcha y conexión de las instalaciones
objeto del Pliego.

Asimismo, el Contratista es el responsable de la confección, visado y tramitación de los
Certificados Finales de Obra necesarios.

Los costes de las tasas de visado y tramitación corren por cuenta del Contratista.

13. CRITERIOS DE MEDICION DE LAS INSTALACIONES
Toda medición deberá ser reproducible admitiendo márgenes de error tolerables. Se emplearán
los instrumentos de medición de uso normal en una obra (reglas rígidas o cintas métricas) en
aquellos casos en que sea posible hacerlo.

La unidad de medida será la que se exprese en el Estado de Mediciones o la que la Dirección
Facultativa dictamine, en caso de duda.

Los elementos discretos se medirán por unidades instaladas.

Los tubos para cableado se medirán por su eje, siguiendo su recorrido real, incluyendo tramos
rectos, sin descontar de la medición la longitud ocupada por cajas de empalme y derivación. No
se admitirán suplementos por curvas, derivaciones, empalmes, etc. ni por mermas de material.

Las bandejas para cableado se medirán por su eje, siguiendo su recorrido real, incluyendo
tramos rectos y curvas. Los codos y las curvas se medirán por su parte exterior. No se
admitirán suplementos de medición por curvas, injertos, derivaciones, etc. ni por mermas de
material.



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

El cableado (que no esté incluido en los conceptos del proyecto) se medirá por su recorrido real
desde inicio al final de conexión. No se admitirán suplementos de medición por derivaciones,
empalmes, reservas o mermas de material.

14. DIRECCIÓN TÉCNICA DE LA PUESTA EN MARCHA
Para conseguir una correcta puesta en marcha de las instalaciones, la empresa instaladora
tendrá que disponer de un equipo totalmente diferenciado del de montaje y manipulación de las
instalaciones, encargado de sistematizar los procesos, cumplimiento de parámetros técnicos y
entrega de las instalaciones. La gestión de este proceso se llama DIRECCIÓN TÉCNICA DE
LA PUESTA EN MARCHA.

La dirección técnica de la puesta en marcha, tendrá las siguientes fases de actuación.

1.- Definición del plan de puesta en marcha, para unidades de trabajo con indicación del tiempo
previsto, según ficha del plan de puesta en marcha. Este planning tendrá que presentarse a
dirección de obra para recibir su aprobación, antes de iniciar cualquier actuación.

2.- Dirección de los equipos de trabajo de la empresa instaladora con:

Seguimiento e interpretación de las especificaciones de proyecto y de la dirección de obra.

Definición de los parámetros de regulación

Uso de instrumentos adecuados a cada medida

Entrega de los protocolos de puesta en marcha a la dirección de obra para su aprobación

Asistencia al control de calidad en caso de haber

También realizará asistencia técnica a las consultas presentadas para la dirección de obra,
servicios de mantenimiento u otros agentes de la obra.

El contratista, en caso de no tener partida correspondiente al presupuesto, destinará para la
Dirección Técnica de la Puesta en Marcha al menos un 1% del importe de ejecución de
materiales de los capítulos correspondientes a las instalaciones objeto.

En caso que el contratista sea quien tenga de que contratar al equipo técnico que realice los
trabajos escritos, quedara la elección a criterio de la dirección de la obra.

15. FORMACIÓN
Con posterioridad a la puesta en marcha, el contratista deberá realizar un programa de
formación del funcionamiento de los diferentes sistemas instalados.



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

Esta formación podrá realizarse en cualquier momento que la propiedad o gestor del hotel
considere oportuno, y al número de personas que determine.

El contratista presentará a la D.F. un programa de formación indicando la duración de la
misma, las personas objetivo a las que será dirigida y los apartados del mismo.


Colegiado nº 9.083



Ficha control materiales
M02-A
Proyecto

Instalación: Visat nº: P02904970
Equipo: Data: 07/10/2009
Denominación Col·legiat: 9083

Objeto de control

Tipo:
Marca:
Dimensiones:
Nº Elementos de la partida:
Nº de muestras:
Porcentaje: %
La partida es el % del total del presupuesto

Observaciones

Debe cumplir:

Especificaciones Proyecto:

Resultado del control:

- Todas las muestras cumplen requisitos del las especificaciones del proyecto
- Las muestras no cumplen especificaciones
Descripción de las anomalias.

* Adjuntar mediciones realizadas en caso de F.O, Cable coaxial,

CONCLUSIONES/OBSERVACIONES

Fecha y firma Fecha y firma Fecha y firma

Instalador Persona de Calidad Dir. Facultativa

Ficha resumen control
M01-A
Proyecto

Instalación: Visat nº: P02904970
Empresa instaladora: Data: 07/10/2009
Control de materiales: Col·legiat: 9083

ESPECIF. MATERIAL DEL PROYECTO MATERIAL INSTALADO CONTRO OBSERVACIONES

Fecha y firma Fecha y firma Fecha y firma

Instalador Persona de Calidad Dir. Facultativa

Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

PRESUPUESTO

PROYECTO BASE RED FTTH/GPON
SETIEMBRE 2009



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

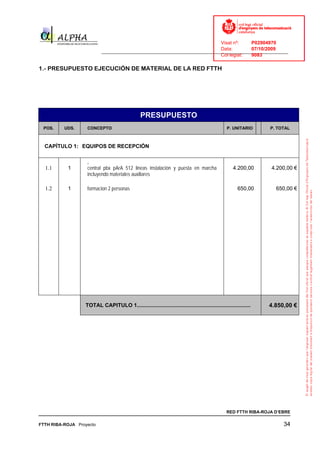

1.- PRESUPUESTO EJECUCIÓN DE MATERIAL DE LA RED FTTH

PRESUPUESTO
POS. UDS. CONCEPTO P. UNITARIO P. TOTAL

CAPÍTULO 1: EQUIPOS DE RECEPCIÓN

1.1 1 central pbx pArA 512 lineas instalación y puesta en marcha 4.200,00 4.200,00 €
incluyendo materiales auxiliares

1.2 1 formacion 2 personas 650,00 650,00 €

TOTAL CAPITULO 1............................................................................ 4.850,00 €



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

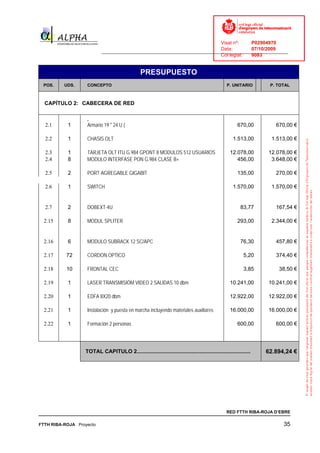

PRESUPUESTO

CAPÍTULO 2: CABECERA DE RED

2.1 1 Armario 19 " 24 U ( 670,00 670,00 €

2.2 1 CHASIS OLT 1.513,00 1.513,00 €

2.3 1 TARJETA OLT ITU G.984 GPONT 8 MODULOS 512 USUARIOS 12.078,00 12.078,00 €
2.4 8 MODULO INTERFASE PON G.984 CLASE B+ 456,00 3.648,00 €

2.5 2 PORT AGREGABLE GIGABIT 135,00 270,00 €

2.6 1 SWITCH 1.570,00 1.570,00 €

2.7 2 DOBEXT-4U 83,77 167,54 €

2.15 8 MODUL SPLITER 293,00 2.344,00 €

2.16 6 MODULO SUBRACK 12 SC/APC 76,30 457,80 €

2.17 72 CORDON OPTICO 5,20 374,40 €

2.18 10 FRONTAL CEC 3,85 38,50 €

2.19 1 LASER TRANSMISIÓM VIDEO 2 SALIDAS 10 dbm 10.241,00 10.241,00 €

2.20 1 EDFA 8X20 dbm 12.922,00 12.922,00 €

2.21 1 Instalación y puesta en marcha incluyendo materiales auxiliares 16.000,00 16.000,00 €

2.22 1 Formación 2 personas 600,00 600,00 €

TOTAL CAPITULO 2............................................................................ 62.894,24 €



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

PRESUPUESTO

CAPÍTULO 3: DESPLIEGUE FTTH

3.1 63 CAJAS FACHADA INTEMPERIE 16 SALIDAS CON SPLITER 195,00 12.285,00 €
1X8

3.2 4 CAJAS FACHADA INTEMPERIE 8 SALIDAS CON SPLITER 1:8 172,00 688,00 €

3.3 22 CAJAS FACHADAS INTEMPERIE EMPALMES 60,50 1.331,00 €

3.3 1.647 FIBRA 6 F.O. POR TUBO INTEMPERIE- CANALIZADO 64 X 2,34 3.853,98 €
9/125 G652D

3.5 6.102 FIBRA 6 F.O. POR TUBO INTEMPERIE CANALIZADO 24 X 0,74 4.515,48 €
9/125 G652D

3.6 600 FUSIONS 6,00 3.600,00 €

3.7 600 CONECTORS SC/APC 0,20 120,00 €

3.8 19.373 MATERIAL AUXILIAR: BRIDAS DE FIJACIÓN, TACOS 0,15 2.905,88 €
EXPANSIÓN PVC, CABLE ACERADO, PINZAS FIJACIÓN
FIADOR, MATERIAL VARIO,…

3.8 1.918 TENDIDO DE CABLEADO, MONTAJE EQUIPOS, 23,00 44.114,00 €
CONEXIONADO Y COMPROBACIÓN DE SISTEMA

TOTAL CAPITULO 3............................................................................ 73.413,34 €



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

PRESUPUESTO

CAPÍTULO 4: INFRAESTRUCTURA

4.1 400 Mts de mandrilado de canalización existente 9,31 3.724,00 €

TOTAL CAPITULO 3............................................................................ 3.724,00 €



Data: 07/10/2009
______________________________________________________________________________
Col·legiat: 9083

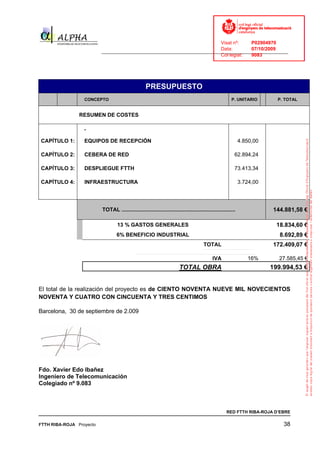

PRESUPUESTO
CONCEPTO P. UNITARIO P. TOTAL

RESUMEN DE COSTES

CAPÍTULO 1: EQUIPOS DE RECEPCIÓN 4.850,00

CAPÍTULO 2: CEBERA DE RED 62.894,24

CAPÍTULO 3: DESPLIEGUE FTTH 73.413,34

CAPÍTULO 4: INFRAESTRUCTURA 3.724,00

TOTAL ............................................................................ 144.881,58 €

13 % GASTOS GENERALES 18.834,60 €
6% BENEFICIO INDUSTRIAL 8.692,89 €
TOTAL 172.409,07 €

IVA 16% 27.585,45 €
TOTAL OBRA 199.994,53 €

El total de la realización del proyecto es de CIENTO NOVENTA NUEVE MIL NOVECIENTOS
NOVENTA Y CUATRO CON CINCUENTA Y TRES CENTIMOS


Colegiado nº 9.083


Signature Not Verified 38
Signat digitalment per Perfil del contractant
Data: 2010.03.31 12:39:15 CEST
Reason: Aprovant la publicaciï¿½ del document
Location: Tarragona

3.cpliego

Más contenido relacionado

La actualidad más candente

Destacado

Similar a 3.cpliego

Más de carlosvicunav

3.cpliego
