Pliego de Prescripciones Técnicas

para la elaboración del proyecto y la ejecución de
obra de una red de acceso con fibra hasta el
hogar (FTTH) en la villa de Llanes

Treinta de Enero de Dos Mil Siete

Gestión de Infraestructuras Públicas de Telecomunicación del Principado de Asturias S.A. / C.I.F.: A-74177221
C/Coronel Aranda 2, 5ª Plta. / 33005 Oviedo - Asturias / Tfno.: 985 10 84 87 / Correo: correo@gitpa.es / www.gitpa.es

Red FTTH para la villa de Llanes

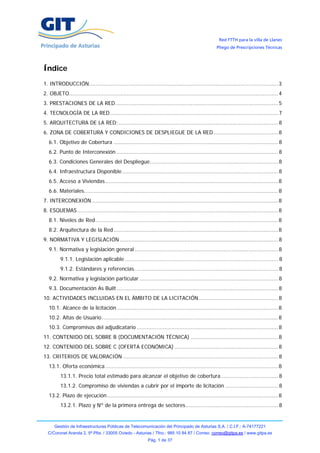

Índice
1. INTRODUCCIÓN................................................................................................................... 3
2. OBJETO............................................................................................................................... 4
3. PRESTACIONES DE LA RED................................................................................................... 5
4. TECNOLOGÍA DE LA RED ...................................................................................................... 7
5. ARQUITECTURA DE LA RED:................................................................................................. 8
6. ZONA DE COBERTURA Y CONDICIONES DE DESPLIEGUE DE LA RED ....................................... 8
6.1. Objetivo de Cobertura .................................................................................................... 8
6.2. Punto de Interconexión .................................................................................................. 8
6.3. Condiciones Generales del Despliegue.............................................................................. 8
6.4. Infraestructura Disponible............................................................................................... 8
6.5. Acceso a Viviendas ......................................................................................................... 8

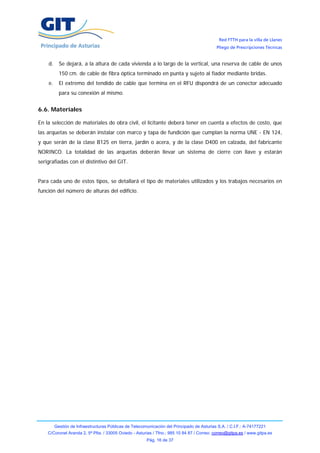

6.6. Materiales...................................................................................................................... 8

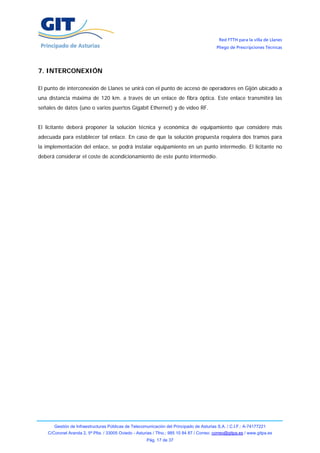

7. INTERCONEXIÓN ................................................................................................................. 8

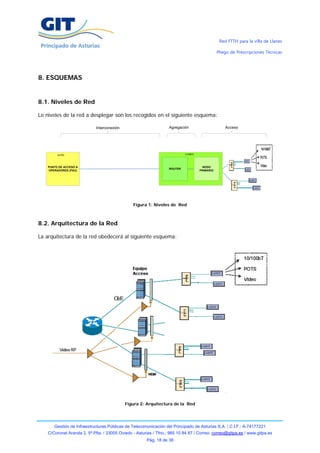

8. ESQUEMAS .......................................................................................................................... 8
8.1. Niveles de Red ............................................................................................................... 8
8.2. Arquitectura de la Red .................................................................................................... 8

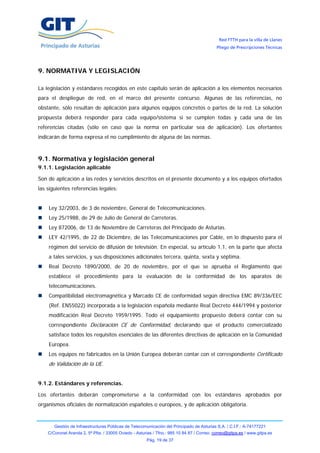

9. NORMATIVA Y LEGISLACIÓN ................................................................................................ 8
9.1. Normativa y legislación general ....................................................................................... 8
9.1.1. Legislación aplicable ............................................................................................. 8
9.1.2. Estándares y referencias. ...................................................................................... 8

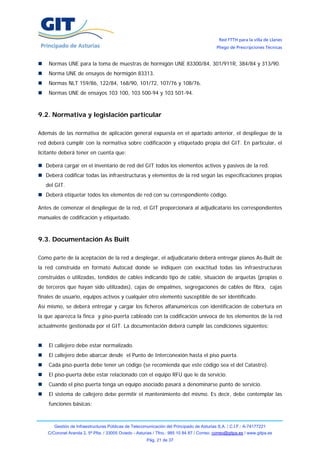

9.2. Normativa y legislación particular .................................................................................... 8
9.3. Documentación As Built .................................................................................................. 8
10. ACTIVIDADES INCLUIDAS EN EL ÁMBITO DE LA LICITACIÓN ................................................ 8
10.1. Alcance de la licitación .................................................................................................. 8

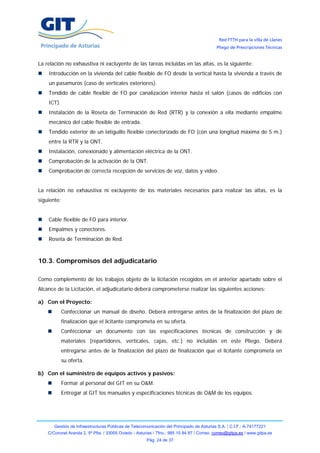

10.2. Altas de Usuario ........................................................................................................... 8
10.3. Compromisos del adjudicatario ...................................................................................... 8

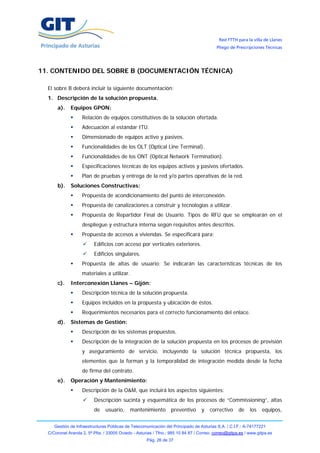

11. CONTENIDO DEL SOBRE B (DOCUMENTACIÓN TÉCNICA) ..................................................... 8
12. CONTENIDO DEL SOBRE C (OFERTA ECONÓMICA) ............................................................... 8
13. CRITERIOS DE VALORACIÓN .............................................................................................. 8
13.1. Oferta económica ......................................................................................................... 8
13.1.1. Precio total estimado para alcanzar el objetivo de cobertura................................... 8

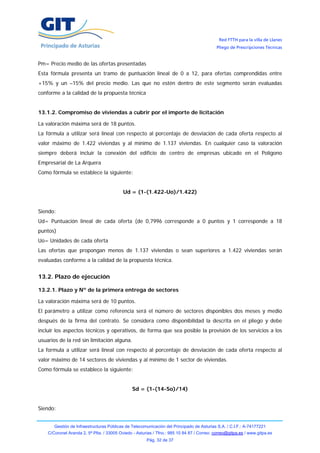

13.1.2. Compromiso de viviendas a cubrir por el importe de licitación ................................ 8
13.2. Plazo de ejecución........................................................................................................ 8
13.2.1. Plazo y Nº de la primera entrega de sectores ........................................................ 8

Pág. 1 de 37

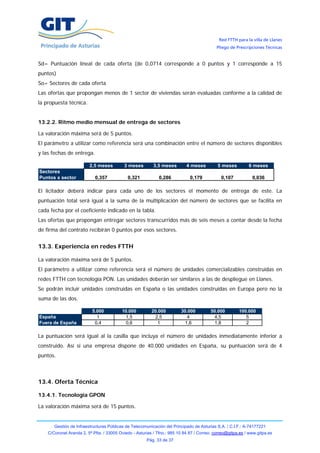

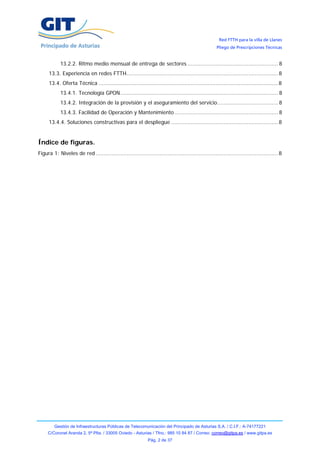

13.2.2. Ritmo medio mensual de entrega de sectores ....................................................... 8
13.3. Experiencia en redes FTTH............................................................................................ 8
13.4. Oferta Técnica ............................................................................................................. 8
13.4.1. Tecnología GPON................................................................................................ 8
13.4.2. Integración de la provisión y el aseguramiento del servicio..................................... 8
13.4.3. Facilidad de Operación y Mantenimiento ............................................................... 8
13.4.4. Soluciones constructivas para el despliegue ................................................................. 8

Índice de figuras.
Figura 1: Niveles de red ............................................................................................................... 8

Pág. 2 de 37


1. INTRODUCCIÓN

Las Telecomunicaciones son un elemento fundamental en el desarrollo social y económico de los
territorios y sus gentes, posibilitando la mejora en las relacionas personales y profesionales así como
el sentimiento de pertenencia a una comunidad. Son un factor clave en el crecimiento y desarrollo
económico. Las Redes de Telecomunicaciones permiten estos objetivos, sin que las distancias sean un
obstáculo para ello.

La llegada de la liberación del mercado de las telecomunicaciones abrió muchas perspectivas de
despliegue de redes de acceso de banda ancha, alternativas a las existentes, especialmente en zonas
del territorio alejadas de las grandes poblaciones, donde los servicios avanzados de
telecomunicaciones son indispensables para mantener un equilibrio territorial adecuado.

La realidad nos muestra que el despliegue de redes de banda ancha se ha concentrado en los grandes
núcleos urbanos, donde los servicios de telecomunicaciones han sido tradicionalmente mejores. La
inversión en el despliegue de redes ha decrecido notablemente y parece difícil pensar que puedan
llegar a toda la población en un espacio corto de tiempo, con tan sólo el impulso de la inversión
privada.

Con el objetivo de reducir la brecha digital y contribuir al desarrollo de la Sociedad de la Información
en la comarca oriental del Principado de Asturias, se crea el proyecto “Oriente de Asturias, Paraíso
Digital”, financiado a través del Programa “Ciudades Singulares” (Plan Avanza 2006).

Una de las actuaciones de este proyecto es el despliegue piloto de una infraestructura de banda
ancha basada en acceso de fibra óptica hasta el hogar, que proporcionará servicios de
telecomunicaciones a 1.137 viviendas de la villa de Llanes.

Con esta iniciativa, se pretende extender la infraestructura regional de banda ancha, así como sentar
las bases de un modelo de desarrollo más armónico de la Sociedad de la Información en Asturias,
contribuyendo a reducir progresivamente la brecha digital.

El GIT (Gestor de Infraestructuras del Principado de Asturias), empresa pública de reciente creación
cuya primera función será la Gestión y Mantenimiento de la red FTTH que se está terminando de
construir en las Comarcas Mineras de Asturias, se encarga de ejecutar este proyecto.

Pág. 3 de 37

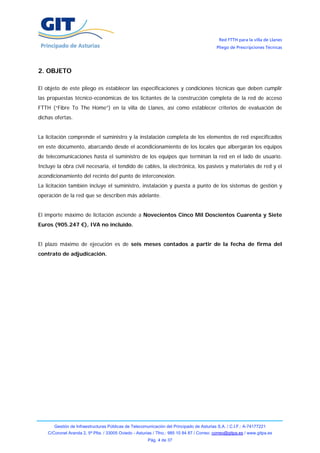

2. OBJETO

El objeto de este pliego es establecer las especificaciones y condiciones técnicas que deben cumplir
las propuestas técnico-económicas de los licitantes de la construcción completa de la red de acceso
FTTH (“Fibre To The Home”) en la villa de Llanes, así como establecer criterios de evaluación de
dichas ofertas.

La licitación comprende el suministro y la instalación completa de los elementos de red especificados
en este documento, abarcando desde el acondicionamiento de los locales que albergarán los equipos
de telecomunicaciones hasta el suministro de los equipos que terminan la red en el lado de usuario.
Incluye la obra civil necesaria, el tendido de cables, la electrónica, los pasivos y materiales de red y el
acondicionamiento del recinto del punto de interconexión.
La licitación también incluye el suministro, instalación y puesta a punto de los sistemas de gestión y
operación de la red que se describen más adelante.

El importe máximo de licitación asciende a Novecientos Cinco Mil Doscientos Cuarenta y Siete
Euros (905.247 €), IVA no incluido.

El plazo máximo de ejecución es de seis meses contados a partir de la fecha de firma del
contrato de adjudicación.

Pág. 4 de 37

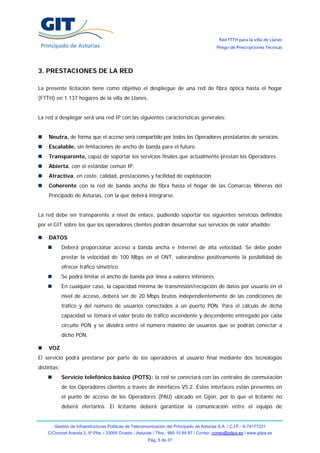

3. PRESTACIONES DE LA RED

La presente licitación tiene como objetivo el despliegue de una red de fibra óptica hasta el hogar
(FTTH) en 1.137 hogares de la villa de Llanes.

La red a desplegar será una red IP con las siguientes características generales:

Neutra, de forma que el acceso será compartido por todos los Operadores prestatarios de servicios.
Escalable, sin limitaciones de ancho de banda para el futuro.
Transparente, capaz de soportar los servicios finales que actualmente prestan los Operadores.
Abierta, con el estándar común IP.
Atractiva, en coste, calidad, prestaciones y facilidad de explotación.
Coherente con la red de banda ancha de fibra hasta el hogar de las Comarcas Mineras del
Principado de Asturias, con la que deberá integrarse.

La red debe ser transparente a nivel de enlace, pudiendo soportar los siguientes servicios definidos
por el GIT sobre los que los operadores clientes podrán desarrollar sus servicios de valor añadido:

DATOS
Deberá proporcionar acceso a banda ancha e Internet de alta velocidad. Se debe poder
prestar la velocidad de 100 Mbps en el ONT, valorándose positivamente la posibilidad de
ofrecer tráfico simétrico.
Se podrá limitar el ancho de banda por línea a valores inferiores.
En cualquier caso, la capacidad mínima de transmisión/recepción de datos por usuario en el
nivel de acceso, deberá ser de 20 Mbps brutos independientemente de las condiciones de
tráfico y del número de usuarios conectados a un puerto PON. Para el cálculo de dicha
capacidad se tomará el valor bruto de tráfico ascendente y descendente entregado por cada
circuito PON y se dividirá entre el número máximo de usuarios que se podrán conectar a
dicho PON.

VOZ
El servicio podrá prestarse por parte de los operadores al usuario final mediante dos tecnologías
distintas:
Servicio telefónico básico (POTS): la red se conectará con las centrales de conmutación
de los Operadores clientes a través de interfaces V5.2. Éstos interfaces están presentes en
el punto de acceso de los Operadores (PAU) ubicado en Gijón, por lo que el licitante no
deberá ofertarlos. El licitante deberá garantizar la comunicación entre el equipo de

Pág. 5 de 37

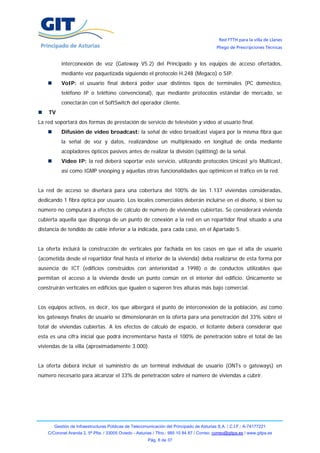

interconexión de voz (Gateway V5.2) del Principado y los equipos de acceso ofertados,
mediante voz paquetizada siguiendo el protocolo H.248 (Megaco) o SIP.
VoIP: el usuario final deberá poder usar distintos tipos de terminales (PC doméstico,
teléfono IP o teléfono convencional), que mediante protocolos estándar de mercado, se
conectarán con el SoftSwitch del operador cliente.
TV
La red soportará dos formas de prestación de servicio de televisión y vídeo al usuario final.
Difusión de vídeo broadcast: la señal de vídeo broadcast viajará por la misma fibra que
la señal de voz y datos, realizándose un multiplexado en longitud de onda mediante
acopladores ópticos pasivos antes de realizar la división (splitting) de la señal.
Vídeo IP: la red deberá soportar este servicio, utilizando protocolos Unicast y/o Multicast,
así como IGMP snooping y aquellas otras funcionalidades que optimicen el tráfico en la red.

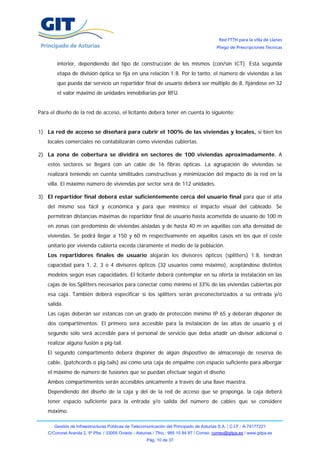

La red de acceso se diseñará para una cobertura del 100% de las 1.137 viviendas consideradas,
dedicando 1 fibra óptica por usuario. Los locales comerciales deberán incluirse en el diseño, si bien su
número no computará a efectos de cálculo de número de viviendas cubiertas. Se considerará vivienda
cubierta aquella que disponga de un punto de conexión a la red en un repartidor final situado a una
distancia de tendido de cable inferior a la indicada, para cada caso, en el Apartado 5.

La oferta incluirá la construcción de verticales por fachada en los casos en que el alta de usuario
(acometida desde el repartidor final hasta el interior de la vivienda) deba realizarse de esta forma por
ausencia de ICT (edificios construidos con anterioridad a 1998) o de conductos utilizables que
permitan el acceso a la vivienda desde un punto común en el interior del edificio. Únicamente se
construirán verticales en edificios que igualen o superen tres alturas más bajo comercial.

Los equipos activos, es decir, los que albergará el punto de interconexión de la población, así como
los gateways finales de usuario se dimensionarán en la oferta para una penetración del 33% sobre el
total de viviendas cubiertas. A los efectos de cálculo de espacio, el licitante deberá considerar que
esta es una cifra inicial que podrá incrementarse hasta el 100% de penetración sobre el total de las
viviendas de la villa (aproximadamente 3.000).

La oferta deberá incluir el suministro de un terminal individual de usuario (ONTs o gateways) en
número necesario para alcanzar el 33% de penetración sobre el número de viviendas a cubrir.

Pág. 6 de 37

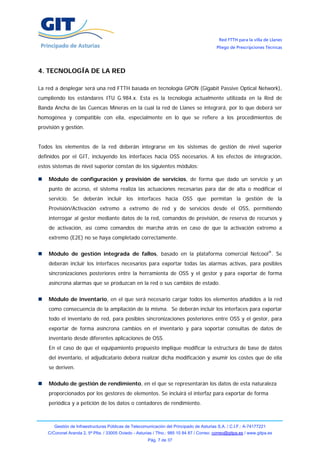

4. TECNOLOGÍA DE LA RED

La red a desplegar será una red FTTH basada en tecnología GPON (Gigabit Passive Optical Network),
cumpliendo los estándares ITU G.984.x. Esta es la tecnología actualmente utilizada en la Red de
Banda Ancha de las Cuencas Mineras en la cual la red de Llanes se integrará, por lo que deberá ser
homogénea y compatible con ella, especialmente en lo que se refiere a los procedimientos de
provisión y gestión.

Todos los elementos de la red deberán integrarse en los sistemas de gestión de nivel superior
definidos por el GIT, incluyendo los interfaces hacia OSS necesarios. A los efectos de integración,
estos sistemas de nivel superior constan de los siguientes módulos:

Módulo de configuración y provisión de servicios, de forma que dado un servicio y un
punto de acceso, el sistema realiza las actuaciones necesarias para dar de alta o modificar el
servicio. Se deberán incluir los interfaces hacia OSS que permitan la gestión de la
Provisión/Activación extremo a extremo de red y de servicios desde el OSS, permitiendo
interrogar al gestor mediante datos de la red, comandos de provisión, de reserva de recursos y
de activación, así como comandos de marcha atrás en caso de que la activación extremo a
extremo (E2E) no se haya completado correctamente.

Módulo de gestión integrada de fallos, basado en la plataforma comercial Netcool®. Se
deberán incluir los interfaces necesarios para exportar todas las alarmas activas, para posibles
sincronizaciones posteriores entre la herramienta de OSS y el gestor y para exportar de forma
asíncrona alarmas que se produzcan en la red o sus cambios de estado.

Módulo de inventario, en el que será necesario cargar todos los elementos añadidos a la red
como consecuencia de la ampliación de la misma. Se deberán incluir los interfaces para exportar
todo el inventario de red, para posibles sincronizaciones posteriores entre OSS y el gestor, para
exportar de forma asíncrona cambios en el inventario y para soportar consultas de datos de
inventario desde diferentes aplicaciones de OSS.
En el caso de que el equipamiento propuesto implique modificar la estructura de base de datos
del inventario, el adjudicatario deberá realizar dicha modificación y asumir los costes que de ella
se deriven.

Módulo de gestión de rendimiento, en el que se representarán los datos de esta naturaleza
proporcionados por los gestores de elementos. Se incluirá el interfaz para exportar de forma
periódica y a petición de los datos o contadores de rendimiento.

Pág. 7 de 37


Por este motivo, los sistemas de gestión propuestos deberán incluir los componentes y los desarrollos
necesarios para su completa integración, comprometiéndose el licitante a asumir completamente los
costes derivados de la misma.
Todos los interfaces de gestión ofrecidos deberán soportar los protocolos SNMP, TL1 ó XML.

Para la gestión de alarmas procedentes de elementos de entorno (rectificadores, equipos de AA,
cuadro eléctrico, detectores de humedad e incendios, contactos de apertura de puertas…), se dispone
de la plataforma SCADA Cimplicity HMI®. En esta plataforma deberán integrarse las alarmas
procedentes del punto de interconexión, valorándose la transmisión de las mismas por medios propios
de la red construida.

Los sistemas OSS de que dispone el Principado cubren las siguientes áreas funcionales:

Inventario de Red compleo: planta externa, planta interna e inventario de red (físico y lógico),
de servicios y de usuarios. El inventario de red es el ‘corazón’ de todos los sistemas de soporte a
la operación, en él se apoyan el resto de sistemas.
Aseguramiento del Servicio basada en una gestión integrada de fallos y en una gestión de
incidencias reportadas sobre la red o sobre el servicio. El tratamiento de las incidencias incluye
una gestión de órdenes de trabajo en la planta externa. Por el momento no se incluye una
gestión integrada de rendimiento, dicha funcionalidad se cubre directamente con los gestores de
red.
Provisión del servicio E2E, soporta desde la compra del servicio por parte del usuario, hasta la
activación del servicio para el mismo E2E. Incluye una gestión de órdenes de trabajo en la planta
externa a realizar antes de la activación del servicio.
Obtención de datos para la facturación al operador cliente.
Módulo de generación de informes de datos del inventario según diferentes criterios.

Se requiere que toda la información de equipos e infraestructuras esté integrada en los OSS
propuestos y, además, que exista una integración entre los sistemas de soporte a la operación
elegidos, de modo que permita al GIT automatizar al máximo las operaciones E2E y que le facilite al
máximo la supervisión y operación de la red.

Pág. 8 de 37

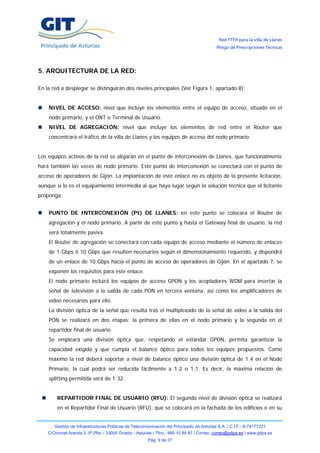

5. ARQUITECTURA DE LA RED:

En la red a desplegar se distinguirán dos niveles principales (Ver Figura 1, apartado 8):

NIVEL DE ACCESO: nivel que incluye los elementos entre el equipo de acceso, situado en el
nodo primario, y el ONT o Terminal de Usuario.
NIVEL DE AGREGACIÓN: nivel que incluye los elementos de red entre el Router que
concentrará el tráfico de la villa de Llanes y los equipos de acceso del nodo primario.

Los equipos activos de la red se alojarán en el punto de interconexión de Llanes, que funcionalmente
hará también las veces de nodo primario. Este punto de interconexión se conectará con el punto de
acceso de operadores de Gijón. La implantación de este enlace no es objeto de la presente licitación,
aunque si lo es el equipamiento intermedia al que haya lugar según la solución técnica que el licitante
proponga.

PUNTO DE INTERCONEXIÓN (PI) DE LLANES: en este punto se colocará el Router de
agregación y el nodo primario. A partir de este punto y hasta el Gateway final de usuario, la red
será totalmente pasiva.
El Router de agregación se conectará con cada equipo de acceso mediante el número de enlaces
de 1 Gbps ó 10 Gbps que resulten necesarios según el dimensionamiento requerido, y dispondrá
de un enlace de 10 Gbps hacia el punto de acceso de operadores de Gijón. En el apartado 7, se
exponen los requisitos para este enlace.
El nodo primario incluirá los equipos de acceso GPON y los acopladores WDM para insertar la
señal de televisión a la salida de cada PON en tercera ventana, así como los amplificadores de
vídeo necesarios para ello.
La división óptica de la señal que resulta tras el multiplexado de la señal de vídeo a la salida del
PON se realizará en dos etapas: la primera de ellas en el nodo primario y la segunda en el
repartidor final de usuario.
Se empleará una división óptica que, respetando el estándar GPON, permita garantizar la
capacidad exigida y que cumpla el balance óptico para todos los equipos propuestos. Como
máximo la red deberá soportar a nivel de balance óptico una división óptica de 1:4 en el Nodo
Primario, la cual podrá ser reducida fácilmente a 1:2 o 1:1. Es decir, la máxima relación de
splitting permitida será de 1:32.

REPARTIDOR FINAL DE USUARIO (RFU): El segundo nivel de división óptica se realizará
en el Repartidor Final de Usuario (RFU), que se colocará en la fachada de los edificios o en su

Pág. 9 de 37


interior, dependiendo del tipo de construcción de los mismos (con/sin ICT). Esta segunda
etapa de división óptica se fija en una relación 1:8. Por lo tanto, el número de viviendas a las
que pueda dar servicio un repartidor final de usuario deberá ser múltiplo de 8, fijándose en 32
el valor máximo de unidades inmobiliarias por RFU.

Para el diseño de la red de acceso, el licitante deberá tener en cuenta lo siguiente:

1) La red de acceso se diseñará para cubrir el 100% de las viviendas y locales, si bien los
locales comerciales no contabilizarán como viviendas cubiertas.

2) La zona de cobertura se dividirá en sectores de 100 viviendas aproximadamente. A
estos sectores se llegará con un cable de 16 fibras ópticas. La agrupación de viviendas se
realizará teniendo en cuenta similitudes constructivas y minimización del impacto de la red en la
villa. El máximo número de viviendas por sector será de 112 unidades.

3) El repartidor final deberá estar suficientemente cerca del usuario final para que el alta
del mismo sea fácil y económica y para que minimice el impacto visual del cableado. Se
permitirán distancias máximas de repartidor final de usuario hasta acometida de usuario de 100 m
en zonas con predominio de viviendas aisladas y de hasta 40 m en aquéllas con alta densidad de
viviendas. Se podrá llegar a 150 y 60 m respectivamente en aquéllos casos en los que el coste
unitario por vivienda cubierta exceda claramente el medio de la población.
Los repartidores finales de usuario alojarán los divisores ópticos (splitters) 1:8, tendrán
capacidad para 1, 2, 3 o 4 divisores ópticos (32 usuarios como máximo), aceptándose distintos
modelos según esas capacidades. El licitante deberá contemplar en su oferta la instalación en las
cajas de los Splitters necesarios para conectar como mínimo el 33% de las viviendas cubiertas por
esa caja. También deberá especificar si los splitters serán preconectorizados a su entrada y/o
salida.
Las cajas deberán ser estancas con un grado de protección mínimo IP 65 y deberán disponer de
dos compartimentos: El primero será accesible para la instalación de las altas de usuario y el
segundo sólo será accesible para el personal de servicio que deba añadir un divisor adicional o
realizar alguna fusión a pig-tail.
El segundo compartimento deberá disponer de algún dispositivo de almacenaje de reserva de
cable, (patchcords o pig-tails) así como una caja de empalme con espacio suficiente para albergar
el máximo de número de fusiones que se puedan efectuar según el diseño.
Ambos compartimentos serán accesibles únicamente a través de una llave maestra.
Dependiendo del diseño de la caja y del de la red de acceso que se proponga, la caja deberá
tener espacio suficiente para la entrada y/o salida del número de cables que se considere
máximo.

Pág. 10 de 37

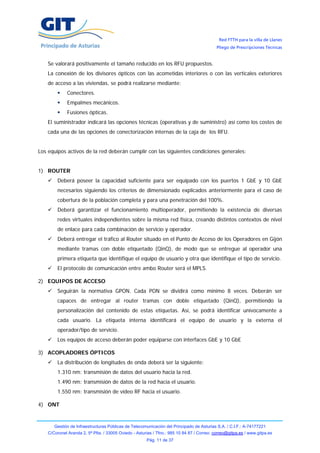

Se valorará positivamente el tamaño reducido en los RFU propuestos.
La conexión de los divisores ópticos con las acometidas interiores o con las verticales exteriores
de acceso a las viviendas, se podrá realizarse mediante:
Conectores.
Empalmes mecánicos.
Fusiones ópticas.
El suministrador indicará las opciones técnicas (operativas y de suministro) así como los costes de
cada una de las opciones de conectorización internas de la caja de los RFU.

Los equipos activos de la red deberán cumplir con las siguientes condiciones generales:

1) ROUTER
Deberá poseer la capacidad suficiente para ser equipado con los puertos 1 GbE y 10 GbE
necesarios siguiendo los criterios de dimensionado explicados anteriormente para el caso de
cobertura de la población completa y para una penetración del 100%.
Deberá garantizar el funcionamiento multioperador, permitiendo la existencia de diversas
redes virtuales independientes sobre la misma red física, creando distintos contextos de nivel
de enlace para cada combinación de servicio y operador.
Deberá entregar el tráfico al Router situado en el Punto de Acceso de los Operadores en Gijón
mediante tramas con doble etiquetado (QinQ), de modo que se entregue al operador una
primera etiqueta que identifique el equipo de usuario y otra que identifique el tipo de servicio.
El protocolo de comunicación entre ambo Router será el MPLS.

2) EQUIPOS DE ACCESO
Seguirán la normativa GPON. Cada PON se dividirá como mínimo 8 veces. Deberán ser
capaces de entregar al router tramas con doble etiquetado (QinQ), permitiendo la
personalización del contenido de estas etiquetas. Así, se podrá identificar unívocamente a
cada usuario. La etiqueta interna identificará el equipo de usuario y la externa el
operador/tipo de servicio.
Los equipos de acceso deberán poder equiparse con interfaces GbE y 10 GbE

3) ACOPLADORES ÓPTICOS
La distribución de longitudes de onda deberá ser la siguiente:
1.310 nm: transmisión de datos del usuario hacia la red.
1.490 nm: transmisión de datos de la red hacia el usuario.
1.550 nm: transmisión de vídeo RF hacia el usuario.

4) ONT

Pág. 11 de 37

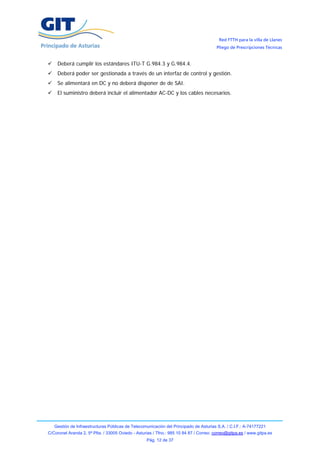

Deberá cumplir los estándares ITU-T G.984.3 y G.984.4.
Deberá poder ser gestionada a través de un interfaz de control y gestión.
Se alimentará en DC y no deberá disponer de de SAI.
El suministro deberá incluir el alimentador AC-DC y los cables necesarios.

Pág. 12 de 37

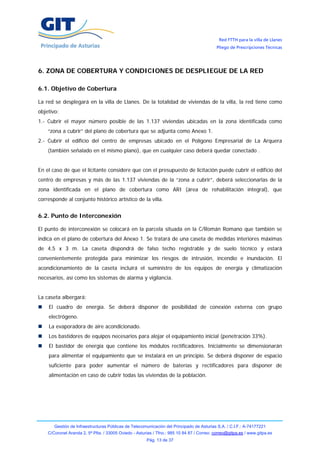

6. ZONA DE COBERTURA Y CONDICIONES DE DESPLIEGUE DE LA RED

6.1. Objetivo de Cobertura

La red se desplegará en la villa de Llanes. De la totalidad de viviendas de la villa, la red tiene como
objetivo:
1.- Cubrir el mayor número posible de las 1.137 viviendas ubicadas en la zona identificada como
“zona a cubrir” del plano de cobertura que se adjunta como Anexo 1.
2.- Cubrir el edificio del centro de empresas ubicado en el Polígono Empresarial de La Arquera
(también señalado en el mismo plano), que en cualquier caso deberá quedar conectado .

En el caso de que el licitante considere que con el presupuesto de licitación puede cubrir el edificio del
centro de empresas y más de las 1.137 viviendas de la “zona a cubrir”, deberá seleccionarlas de la
zona identificada en el plano de cobertura como ARI (área de rehabilitación integral), que
corresponde al conjunto histórico artístico de la villa.

6.2. Punto de Interconexión

El punto de interconexión se colocará en la parcela situada en la C/Román Romano que también se
indica en el plano de cobertura del Anexo 1. Se tratará de una caseta de medidas interiores máximas
de 4,5 x 3 m. La caseta dispondrá de falso techo registrable y de suelo técnico y estará
convenientemente protegida para minimizar los riesgos de intrusión, incendio e inundación. El
acondicionamiento de la caseta incluirá el suministro de los equipos de energía y climatización
necesarios, así como los sistemas de alarma y vigilancia.

La caseta albergará:
El cuadro de energía. Se deberá disponer de posibilidad de conexión externa con grupo
electrógeno.
La evaporadora de aire acondicionado.
Los bastidores de equipos necesarios para alojar el equipamiento inicial (penetración 33%).
El bastidor de energía que contiene los módulos rectificadores. Inicialmente se dimensionarán
para alimentar el equipamiento que se instalará en un principio. Se deberá disponer de espacio
suficiente para poder aumentar el número de baterías y rectificadores para disponer de
alimentación en caso de cubrir todas las viviendas de la población.

Pág. 13 de 37

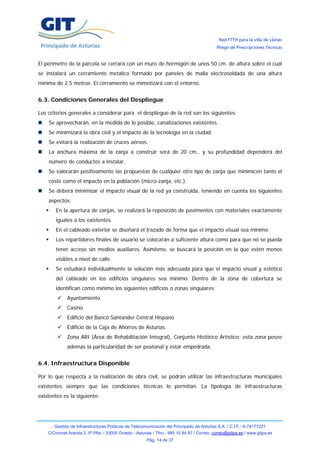

El perímetro de la parcela se cerrará con un muro de hormigón de unos 50 cm. de altura sobre el cual
se instalará un cerramiento metálico formado por paneles de malla electrosoldada de una altura
mínima de 2,5 metros. El cerramiento se mimetizará con el entorno.

6.3. Condiciones Generales del Despliegue

Los criterios generales a considerar para el despliegue de la red son los siguientes:
Se aprovecharán, en la medida de lo posible, canalizaciones existentes.
Se minimizará la obra civil y el impacto de la tecnología en la ciudad.
Se evitará la realización de cruces aéreos.
La anchura máxima de la zanja a construir será de 20 cm., y su profundidad dependerá del
número de conductos a instalar.
Se valorarán positivamente las propuestas de cualquier otro tipo de zanja que minimicen tanto el
coste como el impacto en la población (micro-zanja, etc.).
Se deberá minimizar el impacto visual de la red ya construida, teniendo en cuenta los siguientes
aspectos:
En la apertura de zanjas, se realizará la reposición de pavimentos con materiales exactamente
iguales a los existentes.
En el cableado exterior se diseñará el trazado de forma que el impacto visual sea mínimo.
Los repartidores finales de usuario se colocarán a suficiente altura como para que no se pueda
tener acceso sin medios auxiliares. Asimismo, se buscará la posición en la que estén menos
visibles a nivel de calle.
Se estudiará individualmente la solución más adecuada para que el impacto visual y estético
del cableado en los edificios singulares sea mínimo. Dentro de la zona de cobertura se
identifican como mínimo los siguientes edificios o zonas singulares:
Ayuntamiento
Casino
Edificio del Banco Santander Central Hispano
Edificio de la Caja de Ahorros de Asturias.
Zona ARI (Área de Rehabilitación Integral), Conjunto Histórico Artístico: esta zona posee
además la particularidad de ser peatonal y estar empedrada.

6.4. Infraestructura Disponible

Por lo que respecta a la realización de obra civil, se podrán utilizar las infraestructuras municipales
existentes siempre que las condiciones técnicas lo permitan. La tipología de infraestructuras
existentes es la siguiente:

Pág. 14 de 37

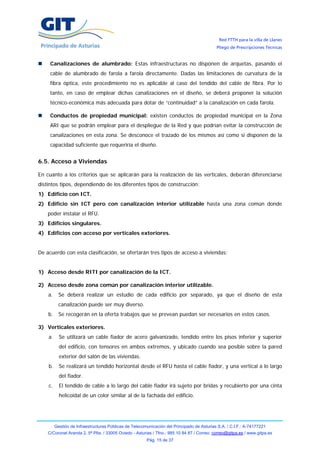

Canalizaciones de alumbrado: Estas infraestructuras no disponen de arquetas, pasando el
cable de alumbrado de farola a farola directamente. Dadas las limitaciones de curvatura de la
fibra óptica, este procedimiento no es aplicable al caso del tendido del cable de fibra. Por lo
tanto, en caso de emplear dichas canalizaciones en el diseño, se deberá proponer la solución
técnico-económica más adecuada para dotar de “continuidad” a la canalización en cada farola.

Conductos de propiedad municipal: existen conductos de propiedad municipal en la Zona
ARI que se podrán emplear para el despliegue de la Red y que podrían evitar la construcción de
canalizaciones en esta zona. Se desconoce el trazado de los mismos así como si disponen de la
capacidad suficiente que requeriría el diseño.

6.5. Acceso a Viviendas

En cuanto a los criterios que se aplicarán para la realización de las verticales, deberán diferenciarse
distintos tipos, dependiendo de los diferentes tipos de construcción:
1) Edificio con ICT.
2) Edificio sin ICT pero con canalización interior utilizable hasta una zona común donde
poder instalar el RFU.
3) Edificios singulares.
4) Edificios con acceso por verticales exteriores.

De acuerdo con esta clasificación, se ofertarán tres tipos de acceso a viviendas:

1) Acceso desde RITI por canalización de la ICT.

2) Acceso desde zona común por canalización interior utilizable.
a. Se deberá realizar un estudio de cada edificio por separado, ya que el diseño de esta
canalización puede ser muy diverso.
b. Se recogerán en la oferta trabajos que se prevean puedan ser necesarios en estos casos.

3) Verticales exteriores.
a. Se utilizará un cable fiador de acero galvanizado, tendido entre los pisos inferior y superior
del edificio, con tensores en ambos extremos, y ubicado cuando sea posible sobre la pared
exterior del salón de las viviendas.
b. Se realizará un tendido horizontal desde el RFU hasta el cable fiador, y una vertical a lo largo
del fiador.
c. El tendido de cable a lo largo del cable fiador irá sujeto por bridas y recubierto por una cinta
helicoidal de un color similar al de la fachada del edificio.

Pág. 15 de 37


d. Se dejará, a la altura de cada vivienda a lo largo de la vertical, una reserva de cable de unos
150 cm. de cable de fibra óptica terminado en punta y sujeto al fiador mediante bridas.
e. El extremo del tendido de cable que termina en el RFU dispondrá de un conector adecuado
para su conexión al mismo.

6.6. Materiales

En la selección de materiales de obra civil, el licitante deberá tener en cuenta a efectos de costo, que
las arquetas se deberán instalar con marco y tapa de fundición que cumplan la norma UNE - EN 124,
y que serán de la clase B125 en tierra, jardín o acera, y de la clase D400 en calzada, del fabricante
NORINCO. La totalidad de las arquetas deberán llevar un sistema de cierre con llave y estarán
serigrafiadas con el distintivo del GIT.

Para cada uno de estos tipos, se detallará el tipo de materiales utilizados y los trabajos necesarios en
función del número de alturas del edificio.

Pág. 16 de 37


7. INTERCONEXIÓN

El punto de interconexión de Llanes se unirá con el punto de acceso de operadores en Gijón ubicado a
una distancia máxima de 120 km. a través de un enlace de fibra óptica. Este enlace transmitirá las
señales de datos (uno o varios puertos Gigabit Ethernet) y de vídeo RF.

El licitante deberá proponer la solución técnica y económica de equipamiento que considere más
adecuada para establecer tal enlace. En caso de que la solución propuesta requiera dos tramos para
la implementación del enlace, se podrá instalar equipamiento en un punto intermedio. El licitante no
deberá considerar el coste de acondicionamiento de este punto intermedio.

Pág. 17 de 37



8. ESQUEMAS

8.1. Niveles de Red

Lo niveles de la red a desplegar son los recogidos en el siguiente esquema:

Interconexión Agregación Acceso

GIJÓN LLANES

PUNTO DE ACCESO A NODO
ROUTER
OPERADORES (PAU) PRIMARIO

Figura 1: Niveles de Red

8.2. Arquitectura de la Red

La arquitectura de la red obedecerá al siguiente esquema:

Figura 2: Arquitectura de la Red

Pág. 18 de 38


9. NORMATIVA Y LEGISLACIÓN

La legislación y estándares recogidos en este capítulo serán de aplicación a los elementos necesarios
para el despliegue de red, en el marco del presente concurso. Algunas de las referencias, no
obstante, sólo resultan de aplicación para algunos equipos concretos o partes de la red. La solución
propuesta deberá responder para cada equipo/sistema si se cumplen todas y cada una de las
referencias citadas (sólo en caso que la norma en particular sea de aplicación). Los ofertantes
indicarán de forma expresa el no cumplimiento de alguna de las normas.

9.1. Normativa y legislación general
9.1.1. Legislación aplicable

Son de aplicación a las redes y servicios descritos en el presente documento y a los equipos ofertados
las siguientes referencias legales:

Ley 32/2003, de 3 de noviembre, General de Telecomunicaciones.
Ley 25/1988, de 29 de Julio de General de Carreteras.
Ley 872006, de 13 de Noviembre de Carreteras del Principado de Asturias.
LEY 42/1995, de 22 de Diciembre, de las Telecomunicaciones por Cable, en lo dispuesto para el
régimen del servicio de difusión de televisión. En especial, su artículo 1.1, en la parte que afecta
a tales servicios, y sus disposiciones adicionales tercera, quinta, sexta y séptima.
Real Decreto 1890/2000, de 20 de noviembre, por el que se aprueba el Reglamento que
establece el procedimiento para la evaluación de la conformidad de los aparatos de
telecomunicaciones.
Compatibilidad electromagnética y Marcado CE de conformidad según directiva EMC 89/336/EEC
(Ref. EN55022) incorporada a la legislación española mediante Real Decreto 444/1994 y posterior
modificación Real Decreto 1959/1995. Todo el equipamiento propuesto deberá contar con su
correspondiente Declaración CE de Conformidad, declarando que el producto comercializado
satisface todos los requisitos esenciales de las diferentes directivas de aplicación en la Comunidad
Europea.
Los equipos no fabricados en la Unión Europea deberán contar con el correspondiente Certificado
de Validación de la UE.

9.1.2. Estándares y referencias.

Los ofertantes deberán comprometerse a la conformidad con los estándares aprobados por
organismos oficiales de normalización españoles o europeos, y de aplicación obligatoria.

Pág. 19 de 37


Norma CENELEC N-50083 “Cable networks for television signals, sound signals and interactive
services”(o sus equivalentes UNE) y normas ETSI cuando no existan normas nacionales.
Normas DVB/ETSI/CENELEC referidas a TV digital y servicios asociados.
Normas climáticas (ETSI) para operación, mantenimiento, transporte y almacenamiento ETS 300
019-1-4. Si se dispone de ellos, adjuntar climatogramas de los equipos.
Normas TMN: Telecommunications Management Network de ITU-T.
Recomendaciones ETSI referidas a protocolos e interfaces G.652 (norma ITU-T para fibra óptica
monomodo).
Normas ANSI/SCTE HMS (Hybrid Management Sublayer) para Sistemas de Gestión de red HFC.
Reglamento Electrotécnico para Baja Tensión e Instrucciones Técnicas complementarias (ITC),
según Real Decreto 842/2002 de 2 agosto.
Norma UNE-EN-ISO-9001.
Infraestructuras para redes de telecomunicaciones. Canalizaciones subterráneas UNE 133100-1.
Infraestructuras para redes de telecomunicaciones. Arquetas y Cámaras de registro UNE 133100-
2.
Infraestructuras para redes de telecomunicaciones. Tramos interurbanos UNE 133100-3.
Fibras ópticas, especificaciones generales. EN 18800, método 102, 104, 206, 301, 302, 303, 308,
309, 310, 313, 314, 315. EN 18700, método 501, 504, 505, 508, 512, 513, 601, 605B, 609.
Características de un cable de fibra monomodo ITU G.652.
Definición y métodos de prueba de los parámetros pertinentes de las fibras monomodo. ITU
G.650.
Moldeo y extrusión plástica de materiales de polietileno. ASTM D-1248.
Ensayos para determinar las propiedades mecánicas de cables de FO. IEC 811-1-1 sec. 9.2
Ensayos de corrosión HD 602.
Técnicas de medidas de dispersión del modo polarizado en FO monomodo. IS 61941 método A, B
o C.
Método de ensayos comunes para materiales de aislamiento y cubierta de cables de FO. EN 608-
1-1-apartado B.
Métodos de ensayo comunes para cables sometidos al fuego. UNE EN 50625, UNE 50267, UNE
50268.
Ensayo de propagación a la llama. ISO/IEC 332-1.
Normativa propia de las compañías suministradoras de electricidad
Normas Tecnológicas en edificación.
Normas UNE relativas a las instalaciones eléctricas en edificios.
Instrucción de hormigón estructural EHE-98.
Instrucción para la recepción de cementos RC-97.

Pág. 20 de 37


Normas UNE para la toma de muestras de hormigón UNE 83300/84, 301/911R, 384/84 y 313/90.
Norma UNE de ensayos de hormigón 83313.
Normas NLT 159/86, 122/84, 168/90, 101/72, 107/76 y 108/76.
Normas UNE de ensayos 103 100, 103 500-94 y 103 501-94.

9.2. Normativa y legislación particular

Además de las normativa de aplicación general expuesta en el apartado anterior, el despliegue de la
red deberá cumplir con la normativa sobre codificación y etiquetado propia del GIT. En particular, el
licitante deberá tener en cuenta que:

Deberá cargar en el inventario de red del GIT todos los elementos activos y pasivos de la red.
Deberá codificar todas las infraestructuras y elementos de la red según las especificaciones propias
del GIT.
Deberá etiquetar todos los elementos de red con su correspondiente código.

Antes de comenzar el despliegue de la red, el GIT proporcionará al adjudicatario los correspondientes
manuales de codificación y etiquetado.

9.3. Documentación As Built

Como parte de la aceptación de la red a desplegar, el adjudicatario deberá entregar planos As-Built de
la red construida en formato Autocad donde se indiquen con exactitud todas las infraestructuras
construidas o utilizadas, tendidos de cables indicando tipo de cable, situación de arquetas (propias o
de terceros que hayan sido utilizadas), cajas de empalmes, segregaciones de cables de fibra, cajas
finales de usuario, equipos activos y cualquier otro elemento susceptible de ser identificado.
Así mismo, se deberá entregar y cargar los ficheros alfanuméricos con identificación de cobertura en
la que aparezca la finca y piso-puerta cableado con la codificación unívoca de los elementos de la red
actualmente gestionada por el GIT. La documentación deberá cumplir las condiciones siguientes:

El callejero debe estar normalizado.
El callejero debe abarcar desde el Punto de Interconexión hasta el piso puerta.
Cada piso-puerta debe tener un código (se recomienda que este código sea el del Catastro).
El piso-puerta debe estar relacionado con el equipo RFU que le da servicio.
Cuando el piso puerta tenga un equipo asociado pasará a denominarse punto de servicio.
El sistema de callejero debe permitir el mantenimiento del mismo. Es decir, debe contemplar las
funciones básicas:

Pág. 21 de 37

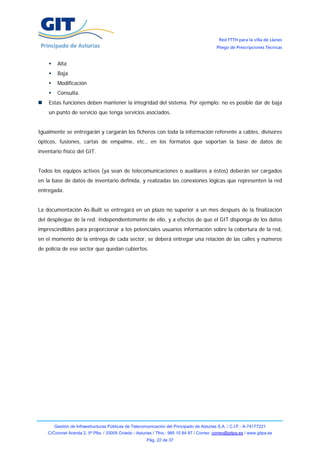

Alta
Baja
Modificación
Consulta.
Estas funciones deben mantener la integridad del sistema. Por ejemplo: no es posible dar de baja
un punto de servicio que tenga servicios asociados.

Igualmente se entregarán y cargarán los ficheros con toda la información referente a cables, divisores
ópticos, fusiones, cartas de empalme, etc., en los formatos que soportan la base de datos de
inventario físico del GIT.

Todos los equipos activos (ya sean de telecomunicaciones o auxiliares a éstos) deberán ser cargados
en la base de datos de inventario definida, y realizadas las conexiones lógicas que representen la red
entregada.

La documentación As-Built se entregará en un plazo no superior a un mes después de la finalización
del despliegue de la red. Independientemente de ello, y a efectos de que el GIT disponga de los datos
imprescindibles para proporcionar a los potenciales usuarios información sobre la cobertura de la red,
en el momento de la entrega de cada sector, se deberá entregar una relación de las calles y números
de policía de ese sector que quedan cubiertos.

Pág. 22 de 37


10. ACTIVIDADES INCLUIDAS EN EL ÁMBITO DE LA LICITACIÓN

10.1. Alcance de la licitación
La presente licitación comprende la realización de las siguientes actividades:
Proyecto: se redactará y visará el Proyecto para el despliegue de la red cumpliendo los
requisitos expuestos en apartados anteriores en cuanto a arquitectura de red, integración en la
red existente, condiciones de diseño etc.
Construcción: se desplegará la red, gestionarán los permisos y licencias, y se construirán las
verticales exteriores para el acceso a las viviendas de los edificios que no dispongan de las
infraestructuras de acceso alternativas antes descritas.
El despliegue de la red incluye también el suministro, instalación y acondicionamiento de la caseta
del punto de interconexión antes indicada así como el cierre y acondicionamiento de la parcela
que la albergará (entre 25 y 30 m2).
Equipos activos y pasivos: se suministrarán e instalarán los equipos activos y pasivos que
resulten del proyecto anterior.
Sistemas de provisión, gestión y supervisión de la red: se suministrarán, instalarán e
integraran en la red existente del GIT los sistemas de provisión, gestión y supervisión de los
equipos suministrados e instalados.
Repuestos: se suministrarán los elementos siguientes:
Una tarjeta extra de cada uno de los tipos distintos activos que componen la red.
Veinte terminales de usuario.
Cuatro divisores ópticos del tipo de los ubicados en el nodo primario.
Diez divisores ópticos del tipo de los ubicados en el repartidor final de usuario.
Cinco cajas de repartidor final de usuario.
Pequeño material (patch cords, conectores, pigtails, etc.) en cantidad a determinar.
Dos unidades de tapa de arqueta de cada una de los tipos y medidas que se utilicen.
Doscientos metros de cable de fibra óptica de cada uno de los tipos que se utilicen.
Dos cajas de empalme equipados con la configuración máxima utilizada en la red.
Documentación: se entregará la documentación As-built, que deberá reunir las condiciones del
apartado 9.3.

10.2. Altas de Usuario
Aunque su realización no está incluida dentro del alcance de la licitación, el licitador deberá ofertar las
Altas de Usuario. Los tipos de alta a ofertar serán tantos como los tipos de acceso a las viviendas
indicados en el apartado 6 de este documento.

Pág. 23 de 37


La relación no exhaustiva ni excluyente de las tareas incluidas en las altas, es la siguiente:
Introducción en la vivienda del cable flexible de FO desde la vertical hasta la vivienda a través de
un pasamuros (caso de verticales exteriores).
Tendido de cable flexible de FO por canalización interior hasta el salón (casos de edificios con
ICT).
Instalación de la Roseta de Terminación de Red (RTR) y la conexión a ella mediante empalme
mecánico del cable flexible de entrada.
Tendido exterior de un latiguillo flexible conectorizado de FO (con una longitud máxima de 5 m.)
entre la RTR y la ONT.
Instalación, conexionado y alimentación eléctrica de la ONT.
Comprobación de la activación de la ONT.
Comprobación de correcta recepción de servicios de voz, datos y vídeo.

La relación no exhaustiva ni excluyente de los materiales necesarios para realizar las altas, es la
siguiente:

Cable flexible de FO para interior.
Empalmes y conectores.
Roseta de Terminación de Red.

10.3. Compromisos del adjudicatario

Como complemento de los trabajos objeto de la licitación recogidos en el anterior apartado sobre el
Alcance de la Licitación, el adjudicatario deberá comprometerse realizar las siguientes acciones:

a) Con el Proyecto:
Confeccionar un manual de diseño. Deberá entregarse antes de la finalización del plazo de
finalización que el licitante comprometa en su oferta.
Confeccionar un documento con las especificaciones técnicas de construcción y de
materiales (repartidores, verticales, cajas, etc.) no incluidas en este Pliego. Deberá
entregarse antes de la finalización del plazo de finalización que el licitante comprometa en
su oferta.

b) Con el suministro de equipos activos y pasivos:
Formar al personal del GIT en su O&M.
Entregar al GIT los manuales y especificaciones técnicas de O&M de los equipos.

Pág. 24 de 37


Entregar al GIT la documentación sobre Ensayos, Homologaciones y Normativa que cumplen
los equipos suministrados.
En su caso, proporcional al GIT el listado completo de todos los accesorios activos o pasivos,
y elementos insertables que admita cada modelo de equipo suministrado.
En su caso, proporcional al GIT el listado completo de módulos e interfaces software
disponibles para los sistemas propuestos.

c) Con el suministro de los OSS:
Evaluar el impacto operativo y económico de la integración de los sistemas ofertado para los
procesos de provisión y aseguramiento de servicio, con los sistemas existentes en la red
FTTH de los Valles Mineros.
Entregar al GIT un documento que describa los mecanismos y pruebas de integración con
los sistemas de la red FTTH de los Valles Mineros.
Entregar al GIT los manuales de los sistemas propuestos.

d) Con la construcción de la red:
Presentar y cumplir el Plan de Seguridad y Salud.
Solicitar, tramitar y pagar las tasas municipales para la obtención de las licencias que
resulten necesarias para la realización de las obras incluidas en el alcance de la licitación.
Solicitar, tramitar y realizar la acometida eléctrica a la caseta del punto de interconexión.
Solicitar y tramitar el alta del suministro eléctrico a la caseta del punto de interconexión.
Obtener los permisos necesarios para la instalación de las verticales exteriores de acceso a
las viviendas en los edificios que no dispongan de las infraestructuras de acceso
alternativas.
Obtener, solo cuando resulte necesario, los permisos para el tendido de cables en fachada o
instalación de RFU.

e) Con el soporte:
Proporcionar, sin coste alguno durante el periodo de garantía, tanto el soporte de nivel 3
como cualquier actualización de software que se produzca.

Pág. 25 de 37


11. CONTENIDO DEL SOBRE B (DOCUMENTACIÓN TÉCNICA)

El sobre B deberá incluir la siguiente documentación:
1. Descripción de la solución propuesta.
a). Equipos GPON:
Relación de equipos constitutivos de la solución ofertada.
Adecuación al estándar ITU.
Dimensionado de equipos activo y pasivos.
Funcionalidades de los OLT (Optical Line Terminal).
Funcionalidades de los ONT (Optical Network Termination).
Especificaciones técnicas de los equipos activos y pasivos ofertados.
Plan de pruebas y entrega de la red y/o partes operativas de la red.
b). Soluciones Constructivas:
Propuesta de acondicionamiento del punto de interconexión.
Propuesta de canalizaciones a construir y tecnologías a utilizar.
Propuesta de Repartidor Final de Usuario. Tipos de RFU que se emplearán en el
despliegue y estructura interna según requisitos antes descritos.
Propuesta de accesos a viviendas. Se especificará para:
Edificios con acceso por verticales exteriores.
Edificios singulares.
Propuesta de altas de usuario: Se indicarán las características técnicas de los
materiales a utilizar.
c). Interconexión Llanes – Gijón:
Descripción técnica de la solución propuesta.
Equipos incluidos en la propuesta y ubicación de éstos.
Requerimientos necesarios para el correcto funcionamiento del enlace.
d). Sistemas de Gestión:
Descripción de los sistemas propuestos.
Descripción de la integración de la solución propuesta en los procesos de provisión
y aseguramiento de servicio, incluyendo la solución técnica propuesta, los
elementos que la forman y la temporalidad de integración medida desde la fecha
de firma del contrato.
e). Operación y Mantenimiento:
Descripción de la O&M, que incluirá los aspectos siguientes:
Descripción sucinta y esquemática de los procesos de “Commissioning”, altas
de usuario, mantenimiento preventivo y correctivo de los equipos,

Pág. 26 de 37

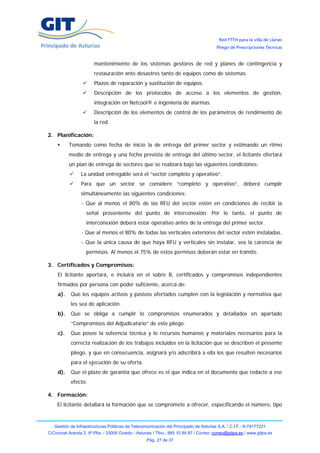

mantenimiento de los sistemas gestores de red y planes de contingencia y
restauración ante desastres tanto de equipos como de sistemas.
Plazos de reparación y sustitución de equipos.
Descripción de los protocolos de acceso a los elementos de gestión,
integración en Netcool® e ingeniería de alarmas.
Descripción de los elementos de control de los parámetros de rendimiento de
la red.

2. Planificación:
Tomando como fecha de inicio la de entrega del primer sector y estimando un ritmo
medio de entrega y una fecha prevista de entrega del último sector, el licitante ofertará
un plan de entrega de sectores que se realizará bajo las siguientes condiciones:
La unidad entregable será el “sector completo y operativo”.
Para que un sector se considere “completo y operativo”, deberá cumplir
simultáneamente las siguientes condiciones:
- Que al menos el 80% de las RFU del sector estén en condiciones de recibir la
señal proveniente del punto de interconexión. Por lo tanto, el punto de
interconexión deberá estar operativo antes de la entrega del primer sector.
- Que al menos el 80% de todas las verticales exteriores del sector estén instaladas.
- Que la única causa de que haya RFU y verticales sin instalar, sea la carencia de
permisos. Al menos el 75% de estos permisos deberán estar en trámite.

3. Certificados y Compromisos:
El licitante aportará, e incluirá en el sobre B, certificados y compromisos independientes
firmados por persona con poder suficiente, acerca de:
a). Que los equipos activos y pasivos ofertados cumplen con la legislación y normativa que
les sea de aplicación.
b). Que se obliga a cumplir lo compromisos enumerados y detallados en apartado
“Compromisos del Adjudicatario” de este pliego.
c). Que posee la solvencia técnica y lo recursos humanos y materiales necesarios para la
correcta realización de los trabajos incluidos en la licitación que se describen el presente
pliego, y que en consecuencia, asignará y/o adscribirá a ella los que resulten necesarios
para el ejecución de su oferta.
d). Que el plazo de garantía que ofrece es el que indica en el documento que redacte a ese
efecto.

4. Formación:
El licitante detallará la formación que se compromete a ofrecer, especificando el número, tipo

Pág. 27 de 37

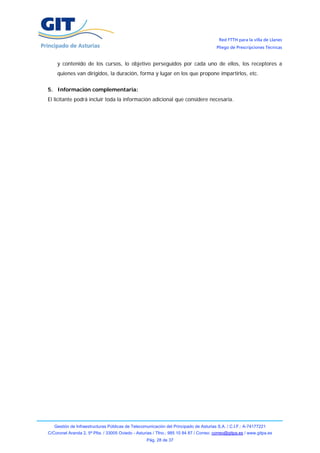

y contenido de los cursos, lo objetivo perseguidos por cada uno de ellos, los receptores a
quienes van dirigidos, la duración, forma y lugar en los que propone impartirlos, etc.

5. Información complementaria:
El licitante podrá incluir toda la información adicional que considere necesaria.

Pág. 28 de 37


12. CONTENIDO DEL SOBRE C (OFERTA ECONÓMICA)

El licitante aportará, e incluirá en el sobre C, la siguiente documentación:

1. Precario:
Una hoja Excel con el listado de precios unitarios (sin IVA) de todas las unidades de obra que
el licitante considere necesario incluir en la oferta ateniéndose a los requisitos de este pliego.
Este listado estará agrupado según las unidades funcionales que se relacionan en el apartado
siguiente.
Este preciario será el que se aplicará a las unidades de obra a certificar durante todo el
periodo de despliegue de la red. Es decir, el importe de las certificaciones mensuales se
calculará aplicando este preciario.

2. Costo Total Estimado:
Una hoja Excel con el resumen de costos totales estimados (Precio unitario x Medición
real/estimada según el caso) para alcanzar el objetivo de cobertura indicado en el
subapartado 6.2 de este pliego. Los costos se clasificarán y agruparán bajo las siguientes
unidades funcionales:
Redacción y Visado del Proyecto.
Router del punto de interconexión.
Equipos activos del nodo primario
Equipos pasivos del nodo primario.
Equipos para el enlace de interconexión Llanes – Gijón
Acondicionamiento del punto de interconexión.
Despliegue de la red:
Obra civil
Cableado (suministro y tendido)
Fusiones y empalmes.
Equipos y pasivos de red, (en especial RFU).
Verticales exteriores para el acceso a viviendas desde RFU.
Equipos terminales de usuario (ONTs).
Altas de usuario.
OSS-Sistemas de soporte a la operación y servicios de integración.
Formación.
Repuestos.

3. Compromiso de precio o cobertura:

Pág. 29 de 37

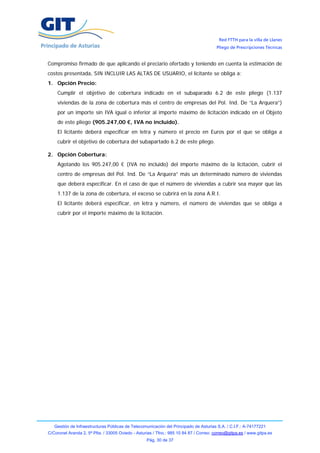

Compromiso firmado de que aplicando el preciario ofertado y teniendo en cuenta la estimación de
costos presentada, SIN INCLUIR LAS ALTAS DE USUARIO, el licitante se obliga a:
1. Opción Precio:
Cumplir el objetivo de cobertura indicado en el subaparado 6.2 de este pliego (1.137
viviendas de la zona de cobertura más el centro de empresas del Pol. Ind. De “La Arquera”)
por un importe sin IVA igual o inferior al importe máximo de licitación indicado en el Objeto
de este pliego (905.247,00 €, IVA no incluido).
El licitante deberá especificar en letra y número el precio en Euros por el que se obliga a
cubrir el objetivo de cobertura del subapartado 6.2 de este pliego.

2. Opción Cobertura:
Agotando los 905.247,00 € (IVA no incluido) del importe máximo de la licitación, cubrir el
centro de empresas del Pol. Ind. De “La Arquera” más un determinado número de viviendas
que deberá especificar. En el caso de que el número de viviendas a cubrir sea mayor que las
1.137 de la zona de cobertura, el exceso se cubrirá en la zona A.R.I.
El licitante deberá especificar, en letra y número, el número de viviendas que se obliga a
cubrir por el importe máximo de la licitación.

Pág. 30 de 37


13. CRITERIOS DE VALORACIÓN

La valoración de las ofertas tendrá en cuenta los aspectos generales, los técnicos y los económicos
según el cuadro de valoración recogido en la siguiente tabla:

1 Oferta Económica 30
1.1 Precio total estimado para alcanzar el objetivo de cobertura 12
1.2 Compromiso de viviendas a cubrir por el importe de licitación 18
2 Plazo de Ejecución 20
2.1 Plazo y Nº de la primera entrega de sectores 15
2.3 Ritmo medio mensual de entrega de sectores 5
3 Experiencia 5
3.1 Experiencia en despliegue de redes FTTH 5
4 Oferta Técnica 45
4.1 Tecnología GPON 15
4.2 Integración de la provisión y el aseguramiento 15
4.3 Facilidad de O&M 10
4.4 Soluciones constructivas para el depliegue 5
SUMA: 100

La valoración de cada concepto, dentro del subapartado, se realizará con un puntuación de 0 a 10,
existiendo para cada una de ellas un peso a aplicar, tal como se detalla a continuación. La suma de
los pesos de cada apartado es 10.

Quedarán descartadas las tecnologías de FO que no superen los 8 puntos en los apartados 4.1 y 4.2.

13.1. Oferta económica

13.1.1. Precio total estimado para alcanzar el objetivo de cobertura

La valoración máxima será de 12 puntos.
El parámetro a utilizar como referencia será la media aritmética de las ofertas presentadas.
La fórmula a utilizar será lineal con respecto al porcentaje de desviación de cada oferta y la media
aritmética, evitando así posibles distorsiones por concentración de los precios de las ofertas
presentadas.
Como fórmula se establece la siguiente:

Px = (3- (12*(Pi-Pm))/Pm)*2

Siendo:
Px= Puntuación de cada oferta (de 0 a 12)
Pi= Precio de cada oferta

Pág. 31 de 37


Pm= Precio medio de las ofertas presentadas
Esta fórmula presenta un tramo de puntuación lineal de 0 a 12, para ofertas comprendidas entre
+15% y un –15% del precio medio. Las que no estén dentro de este segmento serán evaluadas
conforme a la calidad de la propuesta técnica

13.1.2. Compromiso de viviendas a cubrir por el importe de licitación

La fórmula a utilizar será lineal con respecto al porcentaje de desviación de cada oferta respecto al
valor máximo de 1.422 viviendas y al mínimo de 1.137 viviendas. En cualquier caso la valoración
siempre deberá incluir la conexión del edificio de centro de empresas ubicado en el Polígono
Empresarial de La Arquera

Ud = (1-(1.422-Uo)/1.422)

Siendo:
Ud= Puntuación lineal de cada oferta (de 0,7996 corresponde a 0 puntos y 1 corresponde a 18
puntos)
Uo= Unidades de cada oferta
Las ofertas que propongan menos de 1.137 viviendas o sean superiores a 1.422 viviendas serán
evaluadas conforme a la calidad de la propuesta técnica.

13.2. Plazo de ejecución

13.2.1. Plazo y Nº de la primera entrega de sectores

El parámetro a utilizar como referencia será el número de sectores disponibles dos meses y medio
después de la firma del contrato. Se considera como disponibilidad la descrita en el pliego y debe
incluir los aspectos técnicos y operativos, de forma que sea posible la provisión de los servicios a los
usuarios de la red sin limitación alguna.
La formula a utilizar será lineal con respecto al porcentaje de desviación de cada oferta respecto al
valor máximo de 14 sectores de viviendas y al mínimo de 1 sector de viviendas.

Sd = (1-(14-So)/14)

Siendo:

Pág. 32 de 37


Sd= Puntuación lineal de cada oferta (de 0,0714 corresponde a 0 puntos y 1 corresponde a 15
puntos)
So= Sectores de cada oferta
Las ofertas que propongan menos de 1 sector de viviendas serán evaluadas conforme a la calidad de
la propuesta técnica.

13.2.2. Ritmo medio mensual de entrega de sectores

El parámetro a utilizar como referencia será una combinación entre el número de sectores disponibles
y las fechas de entrega.

2,5 meses 3 meses 3,5 meses 4 meses 5 meses 6 meses
Sectores
Puntos x sector 0,357 0,321 0,286 0,179 0,107 0,036

El licitador deberá indicar para cada uno de los sectores el momento de entrega de este. La
puntuación total será igual a la suma de la multiplicación del número de sectores que se facilita en
cada fecha por el coeficiente indicado en la tabla.
Las ofertas que propongan entregar sectores transcurridos más de seis meses a contar desde la fecha
de firma del contrato recibirán 0 puntos por esos sectores.

13.3. Experiencia en redes FTTH

El parámetro a utilizar como referencia será el número de unidades comercializables construidas en
redes FTTH con tecnología PON. Las unidades deberán ser similares a las de despliegue en Llanes.
Se podrán incluir unidades construidas en España o las unidades construidas en Europa pero no la
suma de las dos.

5.000 10.000 20.000 30.000 50.000 100.000
España 1 1,5 2,5 4 4,5 5
Fuera de España 0,4 0,6 1 1,6 1,8 2

La puntuación será igual al la casilla que incluya el número de unidades inmediatamente inferior a
construido. Así si una empresa dispone de 40.000 unidades en España, su puntuación será de 4
puntos.

13.4. Oferta Técnica

13.4.1. Tecnología GPON


Pág. 33 de 37


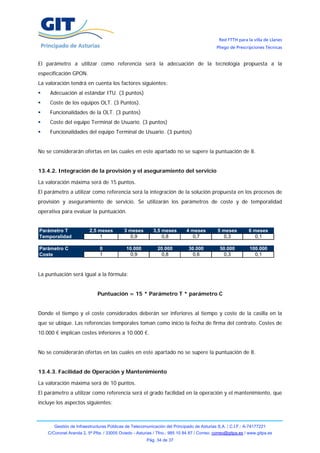

El parámetro a utilizar como referencia será la adecuación de la tecnología propuesta a la
especificación GPON.
La valoración tendrá en cuenta los factores siguientes:
Adecuación al estándar ITU. (3 puntos)
Coste de los equipos OLT. (3 Puntos).
Funcionalidades de la OLT. (3 puntos)
Coste del equipo Terminal de Usuario. (3 puntos)
Funcionalidades del equipo Terminal de Usuario. (3 puntos)

No se considerarán ofertas en las cuales en este apartado no se supere la puntuación de 8.

13.4.2. Integración de la provisión y el aseguramiento del servicio

El parámetro a utilizar como referencia será la integración de la solución propuesta en los procesos de
provisión y aseguramiento de servicio. Se utilizarán los parámetros de coste y de temporalidad
operativa para evaluar la puntuación.

Parámetro T 2,5 meses 3 meses 3,5 meses 4 meses 5 meses 6 meses
Temporalidad 1 0,9 0,8 0,7 0,3 0,1

Parámetro C 0 10.000 20.000 30.000 50.000 100.000
Coste 1 0,9 0,8 0,6 0,3 0,1

La puntuación será igual a la fórmula:

Puntuación = 15 * Parámetro T * parámetro C

Donde el tiempo y el coste considerados deberán ser inferiores al tiempo y coste de la casilla en la
que se ubique. Las referencias temporales toman como inicio la fecha de firma del contrato. Costes de
10.000 € implican costes inferiores a 10.000 €.

No se considerarán ofertas en las cuales en este apartado no se supere la puntuación de 8.

13.4.3. Facilidad de Operación y Mantenimiento

El parámetro a utilizar como referencia será el grado facilidad en la operación y el mantenimiento, que
incluye los aspectos siguientes:

Pág. 34 de 37


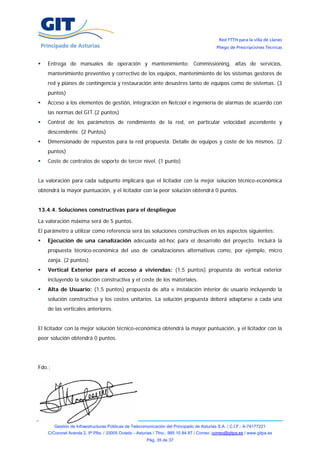

Entrega de manuales de operación y mantenimiento: Commissioning, altas de servicios,
mantenimiento preventivo y correctivo de los equipos, mantenimiento de los sistemas gestores de
red y planes de contingencia y restauración ante desastres tanto de equipos como de sistemas. (3
puntos)
Acceso a los elementos de gestión, integración en Netcool e ingeniería de alarmas de acuerdo con
las normas del GIT.(2 puntos)
Control de los parámetros de rendimiento de la red, en particular velocidad ascendente y
descendente. (2 Puntos)
Dimensionado de repuestos para la red propuesta. Detalle de equipos y coste de los mismos. (2
puntos)
Coste de contratos de soporte de tercer nivel. (1 punto)

La valoración para cada subpunto implicará que el licitador con la mejor solución técnico-económica
obtendrá la mayor puntuación, y el licitador con la peor solución obtendrá 0 puntos.

13.4.4. Soluciones constructivas para el despliegue

El parámetro a utilizar como referencia será las soluciones constructivas en los aspectos siguientes:
Ejecución de una canalización adecuada ad-hoc para el desarrollo del proyecto. Incluirá la
propuesta técnico-económica del uso de canalizaciones alternativas como, por ejemplo, micro
zanja. (2 puntos).
Vertical Exterior para el acceso a viviendas: (1,5 puntos) propuesta de vertical exterior
incluyendo la solución constructiva y el coste de los materiales.
Alta de Usuario: (1,5 puntos) propuesta de alta e instalación interior de usuario incluyendo la
solución constructiva y los costes unitarios. La solución propuesta deberá adaptarse a cada una
de las verticales anteriores.

El licitador con la mejor solución técnico-económica obtendrá la mayor puntuación, y el licitador con la
peor solución obtendrá 0 puntos.

Fdo.:

Pág. 35 de 37


Juan Manuel Rodríguez Bañuelos
Director General
En Oviedo, a Treinta de Enero de Do Mil Siete

Pág. 36 de 37

1.a pliego

Más contenido relacionado

La actualidad más candente

Destacado

Similar a 1.a pliego

Más de carlosvicunav

1.a pliego
