Este documento resume la cuarta etapa del proyecto NET Cochamó, el cual tiene como objetivo conectar escuelas rurales aisladas en la región de Los Lagos en Chile mediante una red inalámbrica. Explica las tecnologías utilizadas como Wi-Fi, Ethernet y paneles solares, los equipos instalados como routers Soekris y antenas, y detalla los pasos seguidos para implementar la red, incluyendo pruebas, instalación de equipos y monitoreo de resultados. El proyecto busca mejorar el acceso a la educación

1.
MEMORIA ETAPA 2009
PROYECTO DE COOPERACIÓN INTERNACIONAL PARA CONECTIVIDAD DE ESCUELAS
RURALES EN LA COMUNA DE COCHAMÓ, X REGIÓN DE LOS LAGOS, CHILE.
UNIVERSIDAD TECNOLÓGICA METROPOLITANA UNIVERSITAT POLITÈCNICA DE CATALUNYA
1

2. Prefacio
El documento que presentamos a continuación es la culminación de las actividades y resultados de
la cuarta etapa (año 2009) del proyecto iniciado el año 2006, “Desarrollo de las telecomunicaciones
para Escuelas Rurales y Centros de Desarrollo Social en zonas de alto aislamiento en el sur de
Chile”, actualmente denominado proyecto NET Cochamó.
Éste es un proyecto de cooperación internacional para la investigación aplicada, transferencia
tecnológica y responsabilidad social universitaria, que es gestionado y dirigido desde la Universidad
Tecnológica Metropolitana1 en Santiago de Chile, en coordinación con estudiantes y académicos de
la Universitat Politècnica de Catalunya2 en Barcelona. El proyecto se ha realizado gracias a diversas
instituciones, catalanas y chilenas, que sin su apoyo económico y logístico no hubiera sido posible.
En concreto gracias al Centre de Cooperació pel Desenvolupament (CCD), la ETSETB, la UPC, la
UTEM, ProteinLab, la municipalidad de Cochamó y sobretodo l’Associació d’Universitaris per la
Cooperació (AUCOOP)3.
El presente documento abarca una gran cantidad de información, detallada y precisa, que pretende
dar al lector tanto una visión global de la tecnología utilizada, como el procedimiento concreto
seguido en este proyecto.
En los cuatro primeros capítulos se analizan los porqués de la tecnología utilizada, se caracterizan
los materiales y equipos instalados, las características principales de éstos, un tutorial del software,
todo a nivel muy teórico con el fin de contextualizar al lector no familiarizado con estos
parámetros. A continuación se describen las simulaciones prácticas realizadas en Santiago, previo al
traslado del equipo a la zona de actuación. Éste apartado es un buen ejemplo de cómo utilizar los
equipos comentados anteriormente y comprobar su funcionamiento.
En el capítulo seis, se describe la realización del proyecto paso a paso. Por un lado el trabajo
realizado en Santiago de Chile, los resultados del día a día en la zona de actuación y la posterior
vuelta a Santiago para concluir el proyecto. Finalmente, el capítulo siete recoge las características
técnicas de cada punto de la red. Esto incluye las configuraciones software de cada Soekris, los
equipos instalados, los trabajos realizados, etc. Y a continuación las conclusiones del proyecto y
bibliografía para ampliar o consultar mas información.
Con todo esto, el presente documento pretende ser una guía práctica y completa para poder ser
consultada por cualquier estudiante de Ingeniería de Telecomunicaciones interesado en desarrollar
proyectos de cooperación en el ámbito de las TICs.
1
UTEM, www.utem.cl
2
UPC, www.upc.es
3
AUCOOP, http://aucoop.upc.es
2

3. INDICE
1. Introducción .......................................................................................................... 6
1.1. Contexto .................................................................................................... 6
1.2. Antecedentes ............................................................................................ 6
.
1.2.1. Etapa 2006 ..................................................................................... 6
1.2.2. Etapa 2007 ..................................................................................... 6
1.2.3. Etapa 2008 ..................................................................................... 7
1.3. Objetivos ................................................................................................... 8
.
1.3.1. Objetivos generales ....................................................................... 8
1.3.2. Objetivos específicos ..................................................................... 8
2. Tecnologías utilizadas ............................................................................................ 10
2.1. Tecnología Wi‐Fi ........................................................................................ 10
2.1.1. Ventajas ......................................................................................... 11
2.1.2. Desventajas ................................................................................... 11
2.1.3. Seguridad ....................................................................................... 11
2.1.4. 802.11ª .......................................................................................... 12
2.1.5. 802.11b .......................................................................................... 13
2.1.6. 802.11g .......................................................................................... 13
2.1.7. Resumen de los estándares Wi‐Fi ................................................. 13
2.2. 700 MHz/900 MHz .................................................................................... 14
.
2.3. Ethernet ..................................................................................................... 15
2.3.1. CSMA/CD ....................................................................................... 15
2.3.2. Otros tipos de Ethernet ................................................................. 16
2.4. POE ............................................................................................................ 16
2.4.1. Funcionamento ............................................................................. 17
3. Equipos ................................................................................................................. 18
3.1. Soekris ....................................................................................................... 18
3.1.1. Soekris net4521 ............................................................................. 18
3.1.2. Soekris net4511 ............................................................................. 19
3.2. Tarjetas ...................................................................................................... 20
3.2.1. Tarjetas MiniPCI............................................................................. 20
3.2.1.1. XR2 ..................................................................................... 20
3.2.1.2. XR5 ..................................................................................... 20
3.2.1.3. XR7 ..................................................................................... 21
3.2.1.4. XR9 ..................................................................................... 22
3.2.2. Tarjetas PCMCIA ............................................................................ 23
3.2.3. Tajetas Compact‐Flash .................................................................. 24
3.3. Router ........................................................................................................ 24
3.4. Antenas ...................................................................................................... 25
3

4. 3.4.1. PowerStation ................................................................................. 25
3.4.2. Yagui‐Uda ...................................................................................... 26
3.4.3. Helicoidal ....................................................................................... 27
3.4.4. Patch .............................................................................................. 27
3.4.5. Grilla .............................................................................................. 28
3.5. Wi‐Spy DBx ............................................................................................... 29
3.6. Conectores ................................................................................................ 30
.
3.6.1. N y SMA ......................................................................................... 30

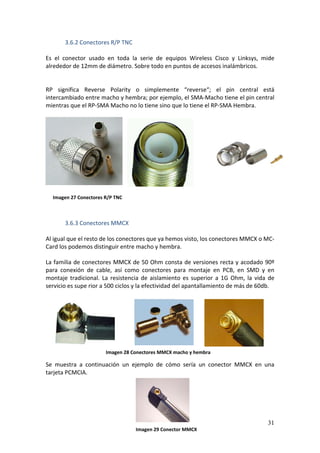

3.6.2. R/P TNC .......................................................................................... 31
3.6.3. MMCX ............................................................................................ 31
3.6.4. UFL ................................................................................................. 32
3.6.5. BD9 ................................................................................................ 32
3.6.6. RJ45 ............................................................................................... 33
3.7. Cables ........................................................................................................ 34
3.7.1. Coaxial ........................................................................................... 34
3.7.2. Par trenzado .................................................................................. 36
3.8. Lightning arrestor ...................................................................................... 39
3.9. UPS ............................................................................................................ 40
.
3.10. Placa solar y batería ................................................................................ 40
4. Sistema operativo .................................................................................................. 41
4.1. Distribución Utilizada ................................................................................ 41
4.2. Instalación ................................................................................................. 41
4.3. Comandos útiles ........................................................................................ 45
5. Configuración Equipos ........................................................................................... 47
5.1. Configuración Soekris ................................................................................ 47
5.2. Variación con tarjetas Atheros .................................................................. 50
5.3 Variación enlace 700 MHz .......................................................................... 51

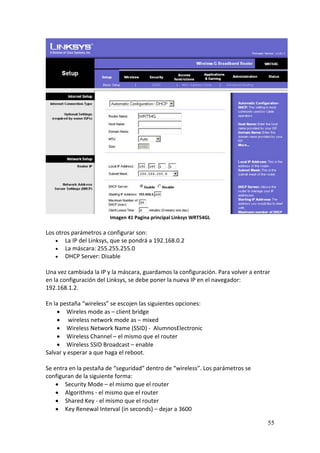

5.4. Configuración Linksys ................................................................................ 53
5.5. Configuración PowerStation ..................................................................... 56
.
6. Ejecución del proyecto ......................................................................................... 59
6.1. Equipo ........................................................................................................ 59
6.2. Diagrama de red y mapa geográfico ......................................................... 59
6.3. Trabajo en Santiago de Chile ..................................................................... 63
6.4. Trabajo en Cochamó ................................................................................. 64
.
6.5. Finalización del proyecto ........................................................................... 67
4

5.
7. Caracterización del trabajo punto a punto ........................................................... 68
7.1. Municipalidad ........................................................................................... 68
7.2. Repetidor .................................................................................................. 69
7.3. Santa Águeda ............................................................................................ 71
7.4. Sotomó ...................................................................................................... 71
7.5. Escuela JF Kennedy ................................................................................... 73
7.6. Yates .......................................................................................................... 73
7.7. Llaguepe .................................................................................................... 75
7.8. Pucheguín ................................................................................................. 76
.
7.9. Cochamó ................................................................................................... 78
7.10. Pocoihuen Alto ........................................................................................ 79
7.11. Pocoihuen Bajo ....................................................................................... 80
8. Resultados obtenidos ............................................................................................ 81
8.1. Pruebas en terreno .................................................................................... 81
8.1.1. PowerStation ................................................................................. 81
8.1.2. Yagi‐Uda 900MHz .......................................................................... 82
8.1.3. Yagi‐Uda 700MHz .......................................................................... 83
8.2. Velocidad de la red .................................................................................... 83
8.3. Monitorización .......................................................................................... 84
8.4 Resultados .................................................................................................. 84
8.5 Perspectivas de futuro ............................................................................... 85
.
9. Conclusiones .......................................................................................................... 86
10. Bibliografía ........................................................................................................... 87
5

6. 1. Introducción
1.1 CONTEXTO
Aunque la economía de Chile no es de las más pobres de Sudamérica, Chile, debido a
sus características geográficas e históricas, es un país muy centralizado. Esto hace que
algunas regiones como la zona de Cochamó, el aislamiento geográfico se vea
fuertemente agravado por un aislamiento económico y una evidente falta de
infraestructuras. Este hecho obliga a sus habitantes a autogestionarse, pero se ven
limitados por la falta de recursos, conocimientos técnicos, acceso a la información, y
una gran incomunicación entre las diversas zonas rurales y también con los núcleos
urbanos como Puerto Montt.
NET Cochamó consiste básicamente en el diseño y puesta en marcha de un sistema de
conectividad digital inalámbrica para las escuelas rurales de la zona del Estuario de
Reloncaví en la Comuna de Cochamó, X Región de los Lagos, Chile.
Desde sus inicios, este proyecto de I+D ha realizado diversos estudios y exploraciones
para desarrollar un modelo de conectividad inalámbrica adecuado para zonas rurales
aisladas que permita beneficiar el desarrollo de las comunidades desde aspectos clave
como son la educación, la gestión municipal y el emprendimiento local.
El proyecto que se ha desarrollado, es la continuación de un proyecto iniciado hace
tres años y que consiste básicamente en la ampliación y mejora de una infraestructura
de telecomunicaciones entre escuelas rurales a partir de varios radioenlaces.
1.2 ANTECEDENTES
1.2.1Etapa 2006
La primera versión del proyecto fue presentada a la convocatoria 2006 del Centre de
Cooperació per al Desenvolupament (CCD) de la UPC, entidad orientada a financiar y
promover actividades de cooperación y voluntariado en ámbitos tecnológicos. Su
financiación y desarrollo colaborativo contó además con los importantes aportes de la
Universidad Tecnológica Metropolitana (Depto. De Electricidad), y la Municipalidad de
Cochamó, Río Puelo, X región, Chile. En ella se instaló una primera red, construida a
partir de antenas realizadas en la propia UTEM, para dar cobertura a la principal vía de
comunicación Río Puelo‐Cochamó, con la dedicación de Roger Ortiz (UPC) quién realizó
su PFC.
1.2.2 Etapa 2007
En esta etapa se efectuaron trabajos en terreno que permitieron ampliar la red ya
instalada. Se trabajó en la mejora de los enlaces inalámbricos de acuerdo a los
6

7. resultados obtenidos el año anterior y se elevó el número de enlaces conectados. En
esta red, el acceso a Internet instalado el año 2006 disponible sólo en puntos ubicados
precisamente en los dos pueblos principales se redistribuyó hacia las distintas escuelas
abarcando todo el sur del Estuario.
1.2.3 Etapa 2008
El desafío en la tercera etapa, que se extendió por tres semanas, fue mejorar y
consolidar tecnológica y socialmente la red de conectividad inalámbrica ya instalada en
las escuelas rurales de la zona del Estuario de Reloncaví, en la comuna Cochamó, en las
etapas anteriores del proyecto. Para ello se realizó un gran esfuerzo para construir
nuevas torres en Yates y Pucheguín, con el fin de disponer de una infraestructura
propia, adecuada para poder mejorar la calidad de la red.
En la siguiente imagen se puede observar el diagrama de red tal y como quedó tras la
intervención del 2008:
Imagen 1 Diagrama de la red hasta 2008
7

8. 1.3 OBJETIVOS
1.3.1 Objectivos Generales
Tras los avances en infraestructura, dotación de equipamiento y enlace inicialmente
logrado entre el 2006 y el 2008 en diez puntos de acceso inalámbrico que alimentan a
siete escuelas rurales de la zona, el objetivo de esta etapa era el robustecimiento y
actualización técnica de la red de conectividad digital inalámbrica establecida entre las
escuelas. Ello, ya que los resultados logrados hasta el 2008 en materia de estabilidad
de enlaces señalaban claramente la necesidad de encontrar nuevas alternativas
tecnológicas y estrategias de diseño técnico que estabilizaran el funcionamiento de los
distintos enlaces de la red lo cual permitiría focalizar, en adelante, los esfuerzos en el
grado de apropiación y aprovechamiento de los recursos TIC por parte de los
beneficiarios finales (estudiantes y profesores de las escuelas rurales y su entorno
social inmediato).
Para el logro de este objetivo se probaron nuevas configuraciones de equipos y otras
alternativas de tecnologías, con el objetivo de estabilizar la red generada, dando pie al
inicio de la segunda etapa de este proyecto para realizar actuaciones de
sensibilización sobre los usuarios para que aprendan a interactuar y utilizar las TICs
como herramientas de comunicación y de desarrollo de actividades relacionadas con el
emprendimiento.
1.3.2 Objetivos Específicos
 Hacer un mantenimiento de los enlaces existentes realizados en el verano del 2007
y del 2008.
 Estudio, instalación, puesta en marcha y comprobación del funcionamiento de
nuevas estaciones de comunicación vía radioenlaces Wi‐Fi, utilizando tecnologías a
frecuencias de 700MHz y 900MHz.
 Mejorar la estabilidad de los enlaces y aumentar las velocidades de transferencia.
 Implementar un sistema de monitorización remota para detectar fallos de la red a
distancia y poderlos corregir, si son debidos a cuestiones de software.
 Desarrollar in situ mediciones de velocidades de trasmisión de datos, con
diferentes alternativas tecnológicas.
 Incorporación de herramienta de Interacción Tecnológica en las prácticas docentes
de la escuela con más estudiantes.
 Exponer proyecto en Consejo Municipal.
8

9.  Estudiar cambio de ubicación del enlace más largo para minimizar las perdidas del
mismo.
 Hacer un inventario sobre el material instalado en cada punto y su estado y
características principales
9

10. 2. Tecnologías Utilizadas
2.1. TECNOLOGIA WI‐FI
Wi‐Fi es una de las tecnologías de comunicación inalámbrica mediante ondas más
utilizada hoy en día. Las siglas Wi‐Fi literalmente significa Fidelidad inalámbrica. Esta
nueva tecnología surgió por la necesidad de establecer un mecanismo de conexión
inalámbrica que fuera compatible entre los distintos aparatos. En busca de esa
compatibilidad fue que en 1999 las empresas 3com, Airones, Intersil, Lucent
Technologies, Nokia y Symbol Technologies se reunieron para crear la Wireless
Ethernet Compability Aliance (WECA), actualmente llamada Wi‐Fi Alliance.
Al año siguiente de su creación la WECA certificó que todos los aparatos que tengan el
sello WiFi serán compatibles entre sí ya que están de acuerdo con los criterios
estipulados en el protocolo que establece la norma IEEE 802.11.
WIFI es un conjunto de redes que no requieren de cables y que funcionan en base a
ciertos protocolos previamente establecidos. Si bien fue creado para acceder a redes
locales inalámbricas, hoy es muy frecuente que sea utilizado para establecer
conexiones a Internet. De hecho, son su velocidad y alcance (alrededor de centenares
de metros) lo convierten en una fórmula perfecta para el acceso a internet sin cables.
Pero si su alcance teórico es menor de 1Km, ¿porqué utilizar esta tecnología en
proyectos como NetCochamó, donde los enlaces son de entre 5 a 20 Km
aproximadamente? ¿Y más si la tecnología Wimax permite alcances de hasta 50Km?
Pues básicamente para minimizar los costes, y es que en proyectos de cooperación,
éste es uno de los principales elementos, poder instalar redes telemáticas a precios
asequibles tanto para la instalación como para el mantenimiento de la misma. Y
además se ha demostrado en diversos estudios, y en el propio proyecto, que los límites
teóricos de Wi‐Fi se sobrepasan notablemente.
Para tener una red inalámbrica sólo necesitaremos un punto de acceso, que se
conectaría al módem o router, y un dispositivo Wi‐Fi que se conectaría en nuestro
aparato. Existen terminales WIFI que se conectan al PC por USB, pero son las tarjetas
PCI (que se insertan directamente en la placa base) las recomendables, nos permite
ahorrar espacio físico de trabajo y mayor rapidez. Para portátiles podemos encontrar
tarjetas PCMI externas, aunque muchos de los aparatos ya se venden con tarjeta
integrada.
En cualquiera de los casos es aconsejable mantener el punto de acceso en un lugar alto
para que la recepción/emisión sea más fluida. Incluso si encontramos que nuestra
velocidad no es tan alta como debería, quizás sea debido a que los dispositivos no se
encuentren adecuadamente situados o puedan existir barreras entre ellos (como
paredes, metal o puertas).El funcionamiento de la red es bastante sencillo,
normalmente sólo se tendrán que conectar los dispositivos e instalar su software.
10

11. Muchos de los enrutadores Wi‐Fi (routers Wi‐Fi) incorporan herramientas de
configuración para controlar el acceso a la información que se transmite por el aire.
Pero al tratarse de conexiones inalámbricas, no es difícil que alguien intercepte la
comunicación y tenga acceso al flujo de información. Por esto, es recomendable la
encriptación de la transmisión para emitir en un entorno seguro. En WIFI esto es
posible gracias al WPA, mucho más seguro que su predecesor WEP y con nuevas
características de seguridad.
Actualmente, en muchas ciudades se han instalados nodos WiFi que permiten la
conexión a los usuarios. Cada vez es más común ver personas que pueden conectarse a
Internet desde cafés, estaciones de metro y bibliotecas, entre muchos otros lugares.
2.1.1. Ventajas
 Gracias a ser redes inalámbricas permiten un fácil acceso a la red desde
distintos puntos dentro de un rango suficientemente amplio
 Una vez configuradas, las redes Wi‐Fi permiten el acceso de múltiples
ordenadores sin ningún gasto en infraestructura, no así en la tecnología por
cable.
 La Wi‐Fi Alliance asegura que la compatibilidad entre dispositivos con la marca
Wi‐Fi es total, con lo que en cualquier parte del mundo podremos utilizar la
tecnología Wi‐Fi con una compatibilidad total. Esto no ocurre, por ejemplo, en
móviles.
2.1.2. Desventajas
 Menor velocidad en comparación a una conexión con cables, debido a las
interferencias y las pérdidas de señal.
 La desventaja fundamental de estas redes existe en el campo de la seguridad.
 Hay que señalar que esta tecnología no es compatible con otros tipos de
conexiones sin cables como Bluetooth, GPRS, UMTS, etc.
2.1.3. Seguridad
Existen algunos programas capaces de capturar paquetes, trabajando con su tarjeta
Wi‐Fi en modo promiscuo, de forma que puedan calcular la contraseña de la red y de
esta forma acceder a ella.
Existen varias alternativas para garantizar la seguridad de estas redes. Las más
comunes son:
11

12.  Utilización de protocolos de cifrado de datos para los estándares Wi‐Fi como el
WEP y el WPA, que se encargan de codificar la información transmitida para
proteger su confidencialidad, proporcionados por los propios dispositivos
inalámbricos
 WEP, cifra los datos en su red de forma que sólo el destinatario deseado pueda
acceder a ellos. Los cifrados de 64 y 128 bits son dos niveles de seguridad WEP.
WEP codifica los datos mediante una “clave” de cifrado antes de enviarlo al
aire.
 WPA: presenta mejoras como generación dinámica de la clave de acceso. Las
claves se insertan como de dígitos alfanuméricos, sin restricción de longitud
 IPSEC (túneles IP) en el caso de las VPN y el conjunto de estándares IEEE
802.1X, que permite la autenticación y autorización de usuarios.
 Filtrado de MAC, de manera que sólo se permite acceso a la red a aquellos
dispositivos autorizados.
 Ocultación del punto de acceso: se puede ocultar el punto de acceso (Router)
de manera que sea invisible a otros usuarios.
 El protocolo de seguridad llamado WPA2 (estándar 802.11i), que es una mejora
relativa a WPA. En principio es el protocolo de seguridad más seguro para Wi‐Fi
en este momento. Sin embargo requieren hardware y software compatibles, ya
que los antiguos no lo son.
2.1.4. 802.11a
El estándar 802.11 surgió el 1999 y tiene en teoría un flujo de datos de 6,9,12,18,24,36,48 y 54
Mbps dependiendo de la modulación, aún que el rendimiento practico es de 30Mbps. El
estándar 802.11a se basa en la modulación OFDM (multiplexación por división de frecuencias
ortogonales). Transmite en un rango de frecuencia de 5 GHz y utiliza 8 canales no
superpuestos. Por este motivo, los dispositivos 802.11a son incompatibles con los dispositivos
802.11b. Para solucionar esto existen los dispositivos de “banda dual” que incorporan ambos
chips, los 802.11a y los 802.11b.
Velocidad Teórica Distancia
54 Mbit/s 10 m
48Mbit/s 17 m
36 Mbit/s 25 m
24 Mbit/s 30 m
12 Mbit/s 50 m
6 Mbit/s 70 m
12

13. 2.1.5. 802.11b
El estándar 802.11b surgió el 1999 y tiene un flujo de datos de 1,2,5.5y 11Mbps dependiendo
de la modulación, en la practica el flujo es de alrededor de 6Mbps y actualmente es el más
utilizado. Transmite en un rango de frecuencia de 2.4 GHz con tres canales disponibles. Utiliza
la técnica HR/DSSS = High Rate Direct‐Sequence Spread Spectrum.
Velocidad teórica Distancia (en ambientes Distancia (al aire libre)
cerrados)
11 Mbit/s 50 m 200 m
5.5Mbit/s 75 m 300 m
2 Mbit/s 100 m 400 m
1 Mbit/s 150 m 500 m
2.1.6. 802.11g
El estándar 802.11g tiene un flujo de datos de 6, 9, 12, 18, 24, 36, 48 y 54 Mbps; además
puede volver a 1, 2, 5.5, y 11 Mbps, utilizando Dsss y CCK en la practica el flujo es de alrededor
de 30Mbps. Además, y debido a que el estándar 802.11g utiliza el rango de frecuencia de 2.4
GHz con codificación OFDM, es compatible con los dispositivos 802.11b con excepción de
algunos dispositivos más antiguos.
Velocidad teorica Distancia (en ambientes Distancia (al aire libre)
cerrados)
54 Mbit/s 27 m 75 m
48 Mbit/s 29 m 100 m
36 Mbit/s 30 m 120 m
24 Mbit/s 42 m 140 m
18 Mbit/s 55 m 180 m
12 Mbit/s 64 m 250 m
9 Mbit/s 75 m 350 m
6 Mbit/s 90 m 400 m
2.1.7. Resumen de los estándares Wi‐Fi
Protocolo Frecuencia Señal Velocidad de
transmisión de datos
máxima
802.11 Tradicionales 2.4GHz FHSS o Dsss 2Mbps
802.11ª 5GHz OFDM 54Mbps
802.11b 2.4GHz HR‐Dsss 11Mbps
802.11g 2.4GHz OFDM54Mbps
13

14. 2.2. 700MHZ / 900MHZ
Habitualmente las tecnologías utilizadas para la transmisión de datos a través de Internet se
basan en los estándares explicados anteriormente a 2.4GHz y 5.8GHz. Pero dadas las
condiciones climatológicas de la zona, se decide experimentar con antenas Yagi a estas
tecnologías para minimizar el efecto de la lluvia.
Al tratarse de frecuencias menores, la longitud de onda es mucho mayor, aproximadamente
de 40 cm, un tamaño superior al tamaño de una gota de agua. Por este motivo las ondas a
éstas frec. se ven muy poco afectadas por las lluvias.
UHF (siglas del inglés: Ultra High Frequency, frecuencia ultra alta) es una banda del espectro
electromagnético que ocupa el rango de frecuencias de 300 MHz a 3 GHz. En esta banda se
produce la propagación por onda espacial troposférica, con una atenuación adicional máxima
de 1 dB si está despejada la primera zona de Fresnel.
Imagen 2 Tabla d frecuencias
14

15. 2.3. ETHERNET
Ethernet es un estándar de redes de computadoras de área local con acceso al medio
por contienda CSMA/CD. El nombre viene del concepto físico de ether. Ethernet define
las características de cableado y señalización de nivel físico y los formatos de tramas de
datos del nivel de enlace de datos del modelo OSI. La Ethernet se tomó como base
para la redacción del estándar internacional IEEE 802.3. Usualmente se toman
Ethernet e IEEE 802.3 como sinónimos. Ambas se diferencian en uno de los campos de
la trama de datos. Las tramas Ethernet y IEEE 802.3 pueden coexistir en la misma red
(CSMA/CD).
2.3.1. CSMA/CD (Carrier Sense Multiple Access/Collision Detection)
Funcionamiento
Cuando una estación desea transmitir una trama, espera hasta detectar que el medio
está inactivo (CS). Sólo cuando el canal (el cable) pasa a estar inactivo empieza a
transmitir su trama.
Si dos máquinas detectan a la vez el medio inactivo y comienzan a trasmitir a la vez,
entonces:
 Las señales en el cable se interfieren. Se produce una “colisión”. Ninguna de las
dos tramas es legible.
 Las máquinas detectan esta colisión (CD). Esperan un tiempo aleatorio –
(probablemente diferente) y vuelven a intentarlo
 Si se produjera una nueva colisión volverían a esperar, esta vez un tiempo
mayor (backoff)
Longitud de la trama Ethernet
 Las tramas Ethernet deben tener un tamaño mínimo y los cables una longitud
máxima para que el control de acceso al medio funcione.
 Esto es necesario porque los interfaces, mientras envían una trama, “escuchan”
la señal en el cable para comprobar si se transmite con éxito o si se produce
una colisión
Imagen 3 Trama Ethernet
15

16.
Imagen 4 Niveles OSI Ethernet
2.3.2. Otros tipos de Ethernet
El IEEE estandarizó Ethernet aunque cambiando ligeramente el formato de la trama
(compatible), y asignó identificadores a los diferentes tipos de Ethernet:
Imagen 5 Tipos Ethernet
2.4 POE(POWER OVER ETHERNET)
Es una forma con la cual podemos alimentar con corriente a equipos a través del cable
de red.
PoE fue originalmente desarrollada por Cisco en el año 2000 para alimentar a los
dispositivos utilizados en redes de telefonía IP, tecnología que por cierto ha registrado
un alto incremento a últimas fechas, impulsando el desarrollo de la tecnología de
potencia sobre Ethernet. Poco a poco el uso de esta tecnología se fue ampliando a
diversas aplicaciones y actualmente se utilizan en diversas tecnologías como lectores
de identificación por radio‐frecuencia y routers para redes LAN inalámbricas.
16

17. Hoy en día la mayoría de las redes hogareñas utilizan el cable UTP categoría 5E, el cual
contiene 4 pares de dos cables torneados, dando un total 8 cables. Como para
transmitir los datos por la red se utilizan 2 de estos 4 pares) quedan 2 pares de cables
libres. La idea detrás de los POE es utilizar estos dos pares de cables libres para la
alimentación de los equipos que estén del otro lado del cable.
La principal ventaja de alimentar a un dispositivo a través de la conexión Ethernet, en
lugar de conectarlo a la línea de alimentación, como se ha hecho tradicionalmente, es
que PoE permite ahorrar costos en la instalación eliminando la necesidad, por ejemplo
de gastar en transformadores para cada uno de los teléfonos IP de una compañía,
concentrando la energía a utilizarse en un solo lugar.
En fechas recientes, la aceptación de esta tecnología se ha venido incrementando de
manera sostenida, especialmente impulsada por la popularidad de la tecnología de
comunicaciones de voz sobre el protocolo de Internet, por lo que cada vez más
compañías apuestan por este mercado.
2.4.1. Funcionamiento
Antes que nada es importante tener en cuenta que el cable es un conductor de
electricidad no ideal lo cual significa que parte de la tensión de la energía que se
coloque de un lado del cable no va a ser la misma tensión del otro lado del cable.
El circuito eléctrico que se forma es una malla (o sea serial) y
como la corriente que entra a la malla tiene que fluir por cada
uno de los elementos del circuito implica que todos los
elementos tengan la misma corriente.
Antes que nada es necesario saber a qué tensión trabaja el
equipo de red a alimentar y cuanta corriente consume. Si el
cable de red es corto (menos de 5 metros) se puede alimentar
al equipo inyectando directamente la tensión necesaria por el
equipo de red, pudiendo así despreciar la resistencia del
cable. De otra forma es necesario usar un regulador lineal de
tensión.
Imagen 6 POE
Antes de usar un regulador de tensión hay que asegurarse
que la corriente que requiera el equipo sea menor a la máxima suministrada por el
regulador. Además hay que asegurarse que la tensión de entrada al regulador de
tensión sea mayor que la tensión de salida del mismo, y esto se debe a que los
reguladores lineales funcionan transformando la energía en exceso de calor.
El calor generado por el regulador depende de la corriente que consuma el equipo de
red a alimentar en cuestión. Por lo tanto es sumamente importante saber de
antemano el consumo máximo del equipo.
17

18. 3. Equipos
3.1. SOEKRIS
Las soekris son el elemento principal sobre el cual se sustenta toda la red desarrollada
en el proyecto. Éstos elementos son ampliamente utilizados en redes telemáticas dado
que sus características permiten enlazar diferentes redes a través de sus interfaces
inalámbricas e interfaces de red. Todo ello controlado por software a través de un
sistema operativo llamado Voyage instalado en una CompacFlash. Existen muchos
modelos, en este proyecto se utilizan dos de estos modelos, que son idénticos, con la
diferencia de un interface inalámbrico menos.
3.1.1 Soekris Net4521
Este compacto, de bajo consumo,
equipo de comunicación avanzado se
basa en un procesador de 133 Mhz de
clase 486. Dispone de dos puertos
Ethernet 10/100 Mbit, hasta 64 Mbytes
de memoria SDRAM principal y utiliza
un módulo CompactFlash para el
programa y el almacenamiento de
datos. Puede ser ampliado con una
placa MiniPCI tipo III y un máximo de
dos adaptadores de PC‐Card/Cardbus.
Imagen 7 Soekris 4521
Tanto la soekris NET4521 y la
NET4511 se han optimizado para su
uso como router inalámbrico
utilizando adaptadores de PC Card
inalámbricos, pero tienen la
flexibilidad para ser en toda una
gama de diferentes funciones un
aparato de comunicación. Las placas
Imagen 8 Soekris 4521 están diseñadas para una larga vida y
baja potencia. Es importante asegurarse de que se condene a la fuente de
alimentación correcta para sus necesidades.
Componentes estándar: 133 Mhz CPU, 64 Mbyte SDRAM, 2 Ethernet, 1 Serial, CF
socket, 1 Mini‐PCI socket, Dual PC‐Card socket, PoE.
18

19. Especificaciones:
 100/133 Mhz AMD ElanSC520
 16‐64 Mbyte SDRAM, soldered on board
 1 Mbit BIOS/BOOT Flash
 CompactFLASH Type I/II socket
 1‐2 10/100 Mbit Ethernet ports, RJ‐45
 1 Serial port, DB9.
 Power LED, Activity LED, Error LED
 Mini‐PCI type III socket. (Ej: para encriptación de hardware opcional.)
 2 PC‐Card/Cardbus slots, para adaptador de wireless
 8 bit general de destino I/O, 14 pins cabecera
 Hardware watchdog
 Tamaño de tablero 9.2" x 5.7"
 Para usar fuente de alimentación externa es 11‐56V DC, max. 14 Watt
 Opción para 5V suministro usando conector interno
 Compatible con Power over Ethernet de acuerdo con el estándar 802.3af
 Temperatura de funcionamiento 0‐60 °C
Software:
 comBIOS para el funcionamiento sin cabecera completa a través del puerto de
serie
 PXE boot rom for diskless booting
 Diseñado por FreeBSD, NetBSD, OpenBSD y Linux
 Se ejecuta la mayoria de los sistemas operativos en tiempo real.
3.1.2 Soekris Net4511
Como se puede observar en la siguiente figura, es muy similar a la anteriormente
descrita pero con una interface para tarjetas pcmcias menos. Útil cuando sólo actúa de
receptor y por lo tanto no se necesitan 3 interfaces inalámbricas.
Imagen 9 Soekris 4511 19

20. 3.2. TARJETAS
3.2.1 Tarjetas miniPCI
3.2.1.1 XR2
El XtremeRange2 representa la primera verdadera carrier class
802.11b/g‐based 2.4GHz módulo de radio diseñado específicamente
para la malla, de transición, y aplicaciones de infraestructura que
requieren los más altos niveles de rendimiento y fiabilidad sin
compromiso. Características de 600mW AVG. Potencia TX y Gestión
Integrada de EMP / ESD Protección de circuitos.
Características:
 Chipset: Atheros, 6th Generation, AR5414 Imagen 10 XR2
 Radio Operation: IEEE 802.11b/g, 2.4GHz
 Interface: 32‐bit mini‐PCI Type IIIA
 Operation Voltage: 3.3VDC
 Antenna Ports: Single MMCX
 Temperature Range: ‐45C to +90C (extended temp version up to +95C)
 Security: 802.11i, AES‐CCM & TKIP Encryption, 802.1x, 64/128/152bit WEP
 Data Rates: 6Mbps, 9Mbps, 12Mbps, 24Mbps, 36Mbps, 48Mbps. 54Mbps
 TX Channel Width Support: 5MHz / 10MHz / 20MHz / 40MHz
 RoHS Compliance: YES
 Avg. TX Power: 28dBm, +/‐1dB
 Max Current Consumption: 1.30A, +/‐100mA
 Indoor Range (Antenna Dependent): up to 200meters
 Outdoor Range (Antenna Dependent): over 50km
 Operating System Support: Linux MADWIFI, WindowsXP, Windows2000
 Advanced Mobility / Quick Handoff: WindowsXP/2000 Utility with Enhanced
Mobility Driver from Ubiquiti
 Cisco Support: CCX 4.0 Supported Driver/Utility also available from Ubiquiti
3.2.1.2 XR5
El XtremeRange5 representa la primera carrier
class 802.11a‐based 5GHz módulo de radio
diseñado específicamente para la malla, de
transición, y aplicaciones de infraestructura
que requieren los más altos niveles de
rendimiento y fiabilidad sin compromiso.
Imagen 11 XR5
20

21. Características:
 Chipset: Atheros, 6th Generation, AR5414 with SuperA/Turbo Support
 600mW Output Power
 Industry‐Best Sensitivity
 Extended Temperature
 Enhanced Filtering
 5/10/20/40 MHz Channels
 MMCX Ant. Connector
 Radio Operation: IEEE 802.11a, 5GHz
 Interface: 32‐bit mini‐PCI Type IIIA
 Operation Voltage: 3.3 VDC
 Antenna Ports: Single MMCX
 Temperature Range: ‐40C to +80C (extended temp version up to +95C)
 Security: WPA, WPA2, AES‐CCM & TKIP Encryption, 802.1x, 64/128/152bit WEP
 Data Rates: 6Mbps, 9Mbps, 12Mbps, 24Mbps, 36Mbps, 48Mbps. 54Mbps
 TX Channel Width Support: 5MHz / 10MHz / 20MHz / 40MHz
 RoHS Compliance: Yes.
3.2.1.3 XR7
El XR7 es un módulo compacto de apoyo a Radio 32‐bit mini‐PCI tipo IIIA y
características estándar de alta potencia (600mW), temperatura extendida, un
innovador diseño del receptor
que proporciona inmunidad de
ruido y un rendimiento de
excelente sensibilidad. La
utilización de la patente Ubiquiti,
pendiente de la Libertad de
frecuencia de Tecnología, la XR7
fue diseñado específicamente
para las redes de 700 MHz de
prueba móvil WiFi, así como de
larga distancia, al aire libre de
banda ancha inalámbrica y
aplicaciones de seguridad pública.
Imagen 12 XR7
Características:
 Chipset: Atheros, 6th Generation, AR5414
 Radio Operation: Proprietary 700MHz, based on 802.11g OFDM
 Interface: 32‐bit mini‐PCI Type IIIA
 Operation Voltage: 3.3VDC
 Antenna Ports: Dual MMCX
 Temperature Range: ‐45C to +90C (extended temp version up to +95C)
 Security: 802.11i, AES‐CCM & TKIP Encryption, 802.1x, 64/128/152bit WEP
 Data Rates: 6Mbps, 9Mbps, 12Mbps, 24Mbps, 36Mbps, 48Mbps. 54Mbps
21

22.  TX Channel Width Support: 5MHz / 10MHz / 20MHz
 Frequency Range: 760‐780 MHz
 RoHS Compliance: YES
 Avg. TX Power: 28dBm, +/‐1dB
 Max Current Consumption: 1.10A, +/‐100mA
 Indoor Range (Antenna Dependent): over 400m
 Outdoor Range (Antenna Dependent): over 50km
 Operating System Support: Linux MADWIFI, WindowsXP, Windows2000
 Advanced Mobility / Quick Handoff: WindowsXP/2000 Utility with Enhanced
Mobility Driver from Ubiquiti
 Cisco Support: CCX 4.0 Supported Driver/Utility also available from Ubiquiti
3.2.1.4 XR9
Presentación de la primera clase para la
primera radio modular para la banda de
900MHz sin licencia. El XR9 utiliza una
avanzada arquitectura de la inmunidad de
ruido de radio desarrollado por ingenieros a
través de sus interacciones con los clientes y
pruebas de campo.
El XR9 permite enlaces a velocidades y
distancias nunca antes vistas en una radio de
900 MHz y está diseñado para operar en las
más duras condiciones ambientales y de
ruido cuando otras soluciones no.
Imagen 13 XR9
Características:
 Chipset: Atheros, 6th Generation, AR5414
 Radio Operation: Proprietary 900MHz
 Interface: 32‐bit mini‐PCI Type IIIA
 Operation Voltage: 3.3VDC
 Antenna Ports: Dual MMCX
 Temperature Range: ‐45C to +90C (extended temp version up to +95C)
 Security: 802.11i, AES‐CCM & TKIP Encryption, 802.1x, 64/128/152bit WEP
 Data Rates: 6Mbps, 9Mbps, 12Mbps, 24Mbps, 36Mbps, 48Mbps. 54Mbps
 TX Channel Width Support: 5MHz / 10MHz / 20MHz / 40MHz
 RoHS Compliance: YES
 Avg. TX Power: 28dBm, +/‐1dB
 Max Current Consumption: 1.10A, +/‐100mA
 Indoor Range (Antenna Dependent): over 400m
 Outdoor Range (Antenna Dependent): over 50km
 Operating System Support: Linux MADWIFI, WindowsXP, Windows2000
22

23.  Advanced Mobility / Quick Handoff: WindowsXP/2000 Utility with Enhanced
Mobility Driver from Ubiquiti
 Cisco Support: CCX 4.0 Supported Driver/Utility also available from Ubiquiti
3.2.2 Tarjetas PCMCIA (2.4GHz)
Se puede decir que los dispositivos PCMCIA son periféricos encapsulados en un
soporte de tamaño similar al de una tarjeta de crédito convencional, estas tarjetas
permiten conectarse a redes Wi‐Fi. También sirve como herramienta de estudio, tanto
para 2,4 como para 5,8 GHz. Sus ventajas fundamentales, frente a otros tipos de
dispositivos son, además de sus reducidas dimensiones, su bajo consumo energético y
su elevada fiabilidad, ya que carecen de partes móviles. En la actualidad existen tres
tipos de tarjetas PCMCIA, denominados tipos I, II y III. Esta clasificación está en relación
directa con el tamaño del dispositivo, siendo las más pequeñas las de tipo I y las más
grandes las de tipo III. Las que se usaron en el proyecto NetCochamó son las de tipo II.
Características:
 Wireless Chipset: Atheros 5004
 Radio Operation: IEEE 802.11a/b/g with
CCK/OFDM at BPSK/QPSK/16QAM/64QAM
 Interface: 32‐bit Cardbus Type II
 Operation Voltage: 3.3VDC
 Antenna Ports: Dual MMCX (Primary only
required; secondary optional for diversity)
 Temperature Range: ‐40C to +80C
(extended temp version up to +95C)
 Security: 802.11i, AES‐CCM & TKIP
Encryption, 802.1x, 64/128/152bit WEP
 Data Rates: 6Mbps, 9Mbps, 12Mbps, Imagen 14 PCMIA
24Mbps, 36Mbps, 48Mbps. 54Mbps
 RoHS Compliance: YES
 Wireless Modular Approvals: FCC , Industry Canada, CE (100mW limited)
 Indoor Range (Antenna Dependent): up to 150meters
 Outdoor Range (Antenna Dependent): over 1km
 Operating System Support: Linux, Windows Vista, Windows XP, Windows 2000
 Advanced Mobility / QuickHandoff: WindowsXP/2000 Utility with Enhanced
Mobility Driver from Ubiquiti
 Cisco Support: CCX 4.0 Supported Driver/Utility also available from Ubiquiti
23

24. 3.2.3 Tarjetas Compact‐Flash (CF)
El estándar CompactFlash (CF) de Kingston es para el uso cotidiano
de cámaras digitales, PDA y reproductores MP3. Estas tarjetas
estándar son la solución perfecta para almacenamiento adicional
en estos dispositivos. Estos medidores robustos, de bajo poder de
las tarjetas pueden almacenar grandes cantidades de datos
digitales y ofrecen a los usuarios alta calidad a un precio
excelente.
Imagen 15 Compact‐Flash
Con la velocidad de un chip de memoria y mejor portabilidad de un
floppy, tarjetas de memoria CompactFlash de Kingston ofrecen mayor
almacenamiento que muchas otras tarjetas, a una fracción del costo. Están disponibles
en una variedad de capacidades. Lo mejor de todo, la calidad legendaria de Kingston y
la fiabilidad son una característica estándar en cada tarjeta.
Características:
 Capacities — 2GB, 4GB, 8GB
 Dimensions — 1.43" x 1.68" x 0.13" (36.4mm x 42.8mm x 3.3mm) ‐ CF Type I
 Operating Temperature — 32° to 158° F / 0° to 70° C
 Storage Temperature — ‐4° to 185° F / ‐20°to 85° C
 Voltage — 3.3v / 5v
 Standardized — complies with CompactFlash Association specification
standards
 Small — one‐third the size of a full‐size PC card
 Easy — plug‐and‐play
 Guaranteed — lifetime warranty
 Versatile — compatible with PC Card Type II adapters
 Economical — autosleep mode preserves system battery life
3.3. ROUTER (LINKSYS WRT54GL)
Router integral para uso compartido de
Internet, conmutador de 4 puertos y punto de
acceso Wireless‐G (802.11g) a 54 Mbps.
Permite compartir una conexión a Internet con
otros recursos con dispositivos Ethernet de
cables, Wireless‐G y ‐B3. La función de
configuración con sólo pulsar un botón hace
que ésta sea simple y segura. Alta seguridad:
cifrado TKIP y AES, filtrado de direcciones MAC
inalámbricas, potente firewall SPI El Router
Wireless‐G de banda ancha es en realidad tres
dispositivos en uno.
Imagen 16 Linksys WRT54GL
24

25. En primer lugar, un Punto de acceso inalámbrico, que le permite conectar dispositivos
tanto Wireless‐G (802.11g a 54 Mbps) como Wireless‐B (802.11b a 11 Mbps) a la red a
velocidades increíbles. Incluye también un conmutador 10/100 de dúplex completo de
4 puertos para conectar sus dispositivos Ethernet con cable entre ellos. Pueden
conectarse directamente cuatro equipos o bien, conectar más concentradores y
conmutadores para crear una red, no importa el tamaño.
Por último, la función de router reúne todos los dispositivos y le permite a la red
compartir una conexión a Internet por cable o DSL de alta velocidad. Una vez que los
equipos estén conectados al router y a Internet pueden comunicarse entre sí,
compartiendo tanto recursos como archivos. De este modo existe la posibilidad de que
todos los equipos impriman en una impresora compartida ubicada en cualquier lugar
del establecimiento. Además, se podrá compartir entre los equipos todo tipo de
archivos.
Características:
 Tecnología de conectividad Inalámbrico, cableado
 Conmutador integrado Conmutador de 4 puertos
 Velocidad de transferencia de datos 54 Mbps
 Banda de frecuencia 2.4 GHz
 Protocolo de interconexión de datos Ethernet, Fast Ethernet, IEEE 802.11b, IEEE
802.11g
 Protocolo de conmutación Ethernet
 Protocolo de gestión remota HTTP
 Nº de canales seleccionables 13
 Indicadores de estado Estado puerto, actividad de enlace, alimentación
 Características Protección firewall, puerto DMZ, auto‐sensor por dispositivo,
asignación dirección dinámica IP, soporte de DHCP, negociación automática,
señal ascendente automática (MDI/MDI‐X automático), Stateful Packet
Inspection (SPI), filtrado de dirección MAC, actualizable por firmware
 Alimentación
 Dispositivo de alimentación Adaptador de corriente ‐ externa
3.4. ANTENAS
En el proyecto se han utilizado diversos tipos de antenas teniendo en cuenta los
principales parámetros, como son: la frecuencia a la que transmiten, sus diagramas de
radiación, la polarización, la directividad y la ganancia. A continuación se describen los
diferentes tipos.
3.4.1 PowerStation (PS)
La PowerStation (PS) es una versátil plataforma wireless basada en el estándar
802.11a, y que por tanto trabaja a una frecuencia de 5.8GHz, que puede ser utilizada
25

26. como AccesPoint, bridge o cliente. Estas antenas
permiten enlazar equipos a distancias de 50 km y
pueden proporcionar una velocidad de hasta 50
Mb/s, eso sí, a costa de tener un ancho de haz
mucho más estrecho.
Además, se caracterizan por tener incorporada la
tarjeta wireless en la propia antena, pudiéndose
configurar a través de un software sencillo y rápido
de utilizar. Otra de las características de las PS es
que disponen de indicadores led para facilitar la
lectura de la señal recibida. Imagen 17 PowerStation 5
Características:
 Memory Information
 RoHS Compliance
 Outdoor Range (Antenna Dependent):
 Max Power Consumption
 Power Supply
 Shock and Vibration
 16MB SDRAM, 4MB Flash
 YES Imagen 18 Luces indicadoras de señal
 over 50km
 6.5 Watts
 12V, 1A (12 Watts). Supply and injector included
 Passive Power over Ethernet (pairs 4,5+; 7,8 return)
3.4.2 Antena Yagi‐Uda
La antena de Yaqui es una antena direccional de alto rendimiento basada en una
estructura simple de dipolo, combinado con elementos parásitos conocidos como
reflector y directores. La invención del Dr. Yagi (patentada en 1926) no fue usado en
Japón en un principio. Sin embargo fue aceptada en Europa y Norteamérica, en donde
se incorporó a la producción comercial, de los sistemas de difusión, TV y otros.
Aunque este tipo de antenas no es habitual para la transmisión de datos vía wifi, en el
proyecto se utilizan antenas Yagi de 700MHz y 900MHz no comerciales fabricadas a
petición con el objetivo de minimizar el efecto negativo de la lluvia que afecta más en
las transmisiones en 2.4GHz.
Características:
 Conector tipo N Hembra
 Rango de Frecuencias: depende de sus elementos
 Impedancia: Habitualmente 50 Ohms nominal Imagen 19 Antena Yagui‐Uda
26

27.  Polarización vertical si está perpendicular al plano de tierra
 Polarización horizontal si es paralela al suelo
3.4.3 Antena Helicoidal
La antena helicoidal es una antena direccional con forma de solenoide, simple de
realizar y tolerante a variaciones de medidas, y por tanto muy útil para realizar enlaces
de corto alcance. De hecho son unas antenas muy fáciles de realizar con materiales
reciclados, y el primer año del proyecto, gran parte de los radioenlaces contaba con
éstos tipos de antenas.
Características:
 Conector tipo N Hembra
 Rango de Frecuencias: depende de las dimensiones
 Impedancia: Habitualmente adaptada a 50 Ohms
 Polarización circular
Imagen 20 Antena helicoidal
3.4.4 Antena Patch
Una antena tipo Patch Microstrip consiste en un parche muy fino que se coloca a
pequeña fracción la longitud de onda sobre un plano de tierra. El parche y el plano de
tierra son separados por un dieléctrico. Normalmente el parche es de cobre y puede
asumir cualquier forma. Los parches están generalmente fotograbados en el substrato
dieléctrico y el substrato es generalmente no magnético. La permitividad relativa del
substrato es un parámetro importante a considerar. Este tipo de antena es
caracterizado por su longitud L, la anchura W, y el espesor h.
La antena patch que se utiliza en el proyecto es la WAE‐140PAV2, una antena de 14dBi
construdia con un material resistente para duras condiciones climatológicas. La
cobertura direccional (30 grados en horizontal, 30 grados en vertical) hace que la
antena enfoque su señal para grandes distancias, por eso es muy conveniente usarla
como puente exterior punto‐a‐punto.
27

28.
Imagen 21 Diagrama de radiación antena patch
Características:
 Conector tipo N Hembra
 Rango de Frecuencias 2.4 a 2.5GHz
 Impedancia 50 Ohms nominal
 Radiación direccional (35º horizontal, 35º
vertical)
 Polarización vertical
Imagen 22 Antena patch
3.4.5 Antena Grilla
Este tipo de antenas es ampliamente utilizado en entornos donde el clima es muy
extremo dado a su resistente diseño y bajo coste. El diseño de las aberturas en el
cuerpo de la rejilla, por ejemplo, minimiza la carga del viento.
Características:
 Conector tipo N Hembra
 Rango de Frecuencias: se utilizan grillas de 2.4 a
2.5GHz
 Impedancia 50 Ohms nominal
 Polarización vertical u horizontal
 Radiación direccional
Imagen 23 Antena grilla
28

29. 3.5. WI‐SPY DBX
El Wi‐Spy DBx es un revolucionario analizador de espectros capaz de detectar redes de
2.4GHz y adicionalmente de 5.8GHz (redes Wi‐Fi 802.11a/b/g/n). Su mínimo tamaño y
fácil conectividad lo convierte en un elemento muy útil para analizar las redes
presentes cerca de las torres de emisión/recepción a través de un simple portátil4.
Imagen 24 Wi‐Spy
Adicionalmente, el Wi‐Spy viene acompañado de un software muy gráfico e intuitivo
de utilizar para analizar el comportamiento de la red. Así una vez analizado el espectro,
nos muestra qué canal (entre 1 y 11) es mejor para utilizar, teniendo en cuenta
factores de ocupación del rango de frecuencias. También determina las interferencias
cercanas de otros Acces Points, y otras aplicaciones menos relevantes para nuestro
proyecto.
Imagen 25 Captura del software del Wi‐Spy
4
Ver capturas del Wi-Spy sobre la red instalada en el apartado 7.3 del presente documento
29

30. 3.6. CONECTORES
Una mala elección o incorrecta de un conector puede hacer perder la paciencia en una
instalación de cierta envergadura, y una mala calidad del mismo puede influir en la
cobertura o alcance final de toda la instalación. La máxima es siempre la mínima, se
debe intentar usar el número mínimo de conectores, solo los imprescindibles y
necesarios, a ser posible usar conexión (pigtail) directa entre tarjetas y antenas, de lo
contrario, además de encarecer la instalación final, se conseguirá un mayor elemento
de componentes que añaden perdidas a la comunicación final. Aunque por mucho que
se desee eliminarlos siempre habrá que usar un mínimo de conectores.
3.6.1 Conectores N y SMA
Estos conectores son los más utilizados para realizar conexiones a muchas antenas
externas, se pueden encontrar en múltiples combinaciones con otros conectores y
diferentes tipos de cables. En concreto en este proyecto se usaron conectores para
cables LMR400.
Por ejemplo gracias al cable N‐Macho/rSMA‐Macho, se permite la conexión entre una
antena y un dispositivo, en el que el conector N‐Macho estará de lado de la antena, y
el conector SMA‐Macho‐Invertido en el lado del dispositivo 802.11. La pérdida de
ganancia de este cable es de 0.5 dBi/m, y por lo tanto la pérdida en concreto variará
según la longitud que se use.
Como es lógico pensar, también existen los conectores N‐Hembra y SMA‐Hembra, de
forma que los conectores hembra se conectan con los conectores macho y viceversa.
Imagen 26 Conectores N y SMA hembra y macho
30

31. 3.6.2 Conectores R/P TNC
Es el conector usado en toda la serie de equipos Wireless Cisco y Linksys, mide
alrededor de 12mm de diámetro. Sobre todo en puntos de accesos inalámbricos.
RP significa Reverse Polarity o simplemente “reverse“; el pin central está
intercambiado entre macho y hembra; por ejemplo, el SMA‐Macho tiene el pin central
mientras que el RP‐SMA Macho no lo tiene sino que lo tiene el RP‐SMA Hembra.
Imagen 27 Conectores R/P TNC
3.6.3 Conectores MMCX
Al igual que el resto de los conectores que ya hemos visto, los conectores MMCX o MC‐
Card los podemos distinguir entre macho y hembra.
La familia de conectores MMCX de 50 Ohm consta de versiones recta y acodado 90º
para conexión de cable, así como conectores para montaje en PCB, en SMD y en
montaje tradicional. La resistencia de aislamiento es superior a 1G Ohm, la vida de
servicio es supe rior a 500 ciclos y la efectividad del apantallamiento de más de 60db.
Imagen 28 Conectores MMCX macho y hembra
Se muestra a continuación un ejemplo de cómo sería un conector MMCX en una
tarjeta PCMCIA.
31
Imagen 29 Conector MMCX

32. 3.6.4 Conectores UFL (hirose)
Este tipo de conector tiene multitud de nombres: U.FL variante Hirose, MHF, I.PEX
(IPAX) y AMC. Los conectores MiniPCI que se poden encontrar en las tarjetas wireless
MiniPCI de algunos portátiles y en muchos puntos de acceso y router wireless. Pero se
ha de tener mucho cuidado pues sus variantes son muchas.El más habitual que quizás
se puede llamar UFL o Conector MiniPCI es el que se muestra a continuación:
Imagen 30 Conector UFL con N‐Hembra y conector UFL(derecha)
Una posible utilización de este conector seria un pigtail con conector UFL (Mini‐PCI) y
Conector N‐Hembra, pero hay una gran variedad de combinaciones posibles, por
ejemplo, N macho y N hembra con MMCX o UFL, es decir MMCX‐ NM, MMCX‐NH, UFL‐
NM, UFL‐NH.
3.6.5 Conectores DB9
El conector DB9 (originalmente DE‐9) es un conector analógico de 9 clavijas de la
familia de conectores D‐Subminiature (D‐Sub o Sub‐D).
El conector DB9 se utiliza principalmente para conexiones en serie, ya que permite una
transmisión asíncrona de datos según lo establecido en la norma RS‐232 (RS‐232C).
Se debe tener en cuenta que existen adaptadores DB9‐DB25 para convertir fácilmente
un enchufe DB9 en uno DB25 y viceversa.
Número de clavija Nombre
1 CD: Detector de transmisión
2 RXD: Recibir datos
3 TXD: Transmitir datos
4 DTR: Terminal de datos lista
5 GND: Señal de tierra
6 DSR: Ajuste de datos listo
7 RTS: Permiso para transmitir
8 CTS: Listo para enviar
9 RI: Indicador de llamada
32

33.
Es importante también hacer notar que se usa en las Soekris de este proyecto Null
módem (modem nulo) es un método para conectar dos terminales usando un cable
serie RS‐232. En la confección null módem las líneas de transmisión y recepción están
cruzadas. Existe más de una forma de realizar una conexión null módem ya que no hay
ningún estándar que defina esta conexión.
Para una conexión de este
tipo no se necesita ningún
hardware adicional, como una
placa de red, la conexión
entre dos ordenadores se
podría realizar fácilmente solo
con un cable null módem.
Imagen 31 Conector DB9
3.6.6 Conectores RJ45
Es uno de los conectores más utilizados en telecomunicaciones dado que es la interfaz
física comúnmente usada para conectar redes de cableado estructurado, (categorías 4,
5, 5e y 6)5. RJ es un acrónimo inglés de Registered Jack que a su vez es parte del Código
Federal de Regulaciones de Estados Unidos. Posee ocho "pines" o conexiones
eléctricas, que normalmente se usan como extremos de cables de par trenzado. Es
utilizada comúnmente con estándares como TIA/EIA‐568‐B, que define la disposición
de los pines o wiring pinout.
Una aplicación común es su uso en cables de red Ethernet, donde suelen usarse 8
pines (4 pares). Otras aplicaciones incluyen terminaciones de teléfonos (4 pines o 2
pares) por ejemplo en Francia y Alemania, otros servicios de red como RDSI y T1 e
incluso RS‐232.
Para que todos los cables funcionen en cualquier red, se sigue un estándar a la hora de
hacer las conexiones. Los dos extremos del cable llevan un conector RJ45. En un
conector macho (como el de la foto inferior) el pin 8 corresponde al situado más a la
derecha cuando se mira desde arriba (con la lengüeta en la parte inferior). En un
conector hembra (por ejemplo el de una roseta) el pin 1 corresponde al situado más a
la izquierda.
5
Ver apartado 3.7.2
Imagen 32 Conectores RJ45
33

34. 3.7. CABLES
3.7.1 Cable coaxial
El cable coaxial se utiliza para transportar señales eléctricas de alta frecuencia y posee
dos conductores concéntricos, el central, llamado vivo es el encargado de llevar la
información, y uno exterior llamado malla o blindaje, que sirve como referencia de
tierra y retorno de las corrientes. Entre ambos se encuentra una capa aislante llamada
dieléctrico. Finalmente, todo el conjunto está protegido por una cubierta aislante.
El núcleo interno de servicios regulares de cable coaxial
de cobre sólido es usualmente entre uno y dos
milímetros de grosor, pero en algunos tipos de cable el
núcleo se compone de diversos hilos para la mejora de la
flexibilidad.
El dieléctrico es de espuma aislante, de plástico sólido, o
un hueco creado por separadores de plástico. El núcleo y
la malla deben estar siempre separados uno del otro, si
se llegaran a tocar, se produciría un cortocircuito.
El blindaje es normalmente hecho de cobre trenzado y
rodea completamente la capa aislante. Por lo general, es
trenzado para proporcionar la flexibilidad, pero también
puede ser hecha de aluminio pelicular o un tubo
corrugado de cobre o aluminio.
Imagen 33 Diagrama cable
coaxial La malla favorece el apantallamiento protege los datos
que se transmiten, absorbiendo el ruido, de forma que no
pasa por el cable y no existe distorsión de datos. Hay cables con doble
apantallamiento que consisten en una lámina aislante y una capa de apantallamiento
de metal trenzado. Para evitar grandes interferencias también existe el
apantallamiento cuádruple que consiste en dos láminas aislantes, y dos capas de
apantallamiento de metal trenzado.
La malla absorbe las señales electrónicas perdidas, de forma que no afecten a los datos
que se envían a través del cable interno. Por esta razón, el cable coaxial es una buena
opción para grandes distancias y para soportar de forma fiable grandes cantidades de
datos con un sistema sencillo.
Por último, el blindaje está cubierto por una cubierta exterior no conductora
(normalmente hecha de goma, teflón o plástico) rodea todo el cable, para evitar las
posibles descargas eléctricas.
Cable coaxial tiene muchas ventajas sobre el cable de par trenzado, pero también
algunos inconvenientes. Tiene una gran gama de frecuencias que le permite ejecutar
múltiples señales, lo que lo hace ideal para llevar muchas emisiones de televisión por
34

35. cable. Cada canal también tiene un mayor ancho de banda que permite la alta
definición de vídeo. El blindaje reduce interferencias y otras interferencias, lo que
permite una mayor longitud del cable entre amplificadores. Sin embargo, el cable
coaxial es más difícil de de instalar, más grueso, menos flexible, más cara la instalación
y utiliza una topología de red que es propensa a la congestión.
La característica principal de la familia RG‐58 es el núcleo central de cobre. Tipos:
 RG‐58/U: Núcleo de cobre sólido.
 RG‐58 A/U: Núcleo de hilos trenzados.
 RG‐59: Transmisión en banda ancha (TV).
 RG‐6: Mayor diámetro que el RG‐59 y considerado para frecuencias más altas
que este, pero también utilizado para transmisiones de banda ancha.
Imagen 34 Características de los distintos tipos de cable coaxial
El cable coaxial se utiliza para transportar señales de televisión y conectar equipos de
vídeo entre ellos. También se usa para transportar señales de radio y conectar los
35

36. receptores, transmisores y antenas. Se utilizan para conectar los dispositivos con los
equipos de ensayo, como generadores de señales.
El cable coaxial también era ampliamente utilizado para conectar ordenadores en
redes de área local (LAN) como Ethernet en sus antiguas versiones 10BASE2 y
10BASE5, pero ha sido sustituido por el cable de par trenzado. Sin embargo, el cable de
banda ancha sigue siendo popular y utiliza el mismo cable coaxial que usa la televisión
por cable. La mayoría de las redes de cable coaxial será sustituida por redes de fibra
óptica superior. Finalmente también se utilizan en las redes telefónicas interurbanas y
en los cables submarinos.
3.7.2 Cable par trenzado
Es un sistema de cableado estructurado que consiste de una infraestructura flexible de
cables que puede aceptar y soportar sistemas de computación y de teléfono múltiples.
Son cables de pares trenzados que se utilizan para diferentes tecnologías de red local.
El cable par trenzado es un modo de cablear en la que dos conductores están
trenzados para conseguir la cancelación de interferencias electrónicas de fuentes
externas.
Consiste en dos hilos de cobre o aluminio aislados de un milímetro de grosor y
trenzados entre ellos. Los pares trenzados se agrupan bajo una cobertura común de
PVC en cables multípara de pares trenzando desde 2 hasta 300 pares. La tasa de
trenzado está definida en vueltas por metro, como mayor es el numero de vueltas
mayor es la atenuación de la diafonía.
Se utilizan tanto en transmisión analógica como digital i
su ancho de banda depende del grosor de la sección de
cobre utilizada y de la distancia que tenga que recorrer
el señal.
Tipos de cables par trenzado:
Imagen 35 Cable de par trenzado En Noviembre de 1991, la EIA (Electronics Industries
Association) publicó un documento titulado “Boletín de
sistemas técnicos‐especificaciones adicionales para cables de par trenzado sin
apantallar”, documento TSB‐36. En dicho documento se dan las diferentes
especificaciones divididas por “categorías” de cable UTP ( Unshielded Twisted Pair ).
 UTP acrónimo de Unshielded Twisted Pair o Cable trenzado sin apantallar. Son de
bajo costo y de fácil uso, pero producen más errores que otros tipos de cable y
tienen limitaciones para trabajar a grandes distancias sin regeneración de la señal.
 STP, acrónimo de Shielded Twisted Pair o Par trenzado apantallado. Se trata de
cables cobre aislados dentro de una cubierta protectora, con un número específico
36

37. de trenzas por pie. STP se refiere a la cantidad de aislamiento alrededor de un
conjunto de cables y, por lo tanto, a su inmunidad al ruido. Se utiliza en redes de
ordenadores como Ethernet o Token Ring. Es más caro que la versión no
apantallada o UTP.
 FTP, acrónimo de Foiled Twisted Pair o Par trenzado con pantalla global.
Los cables UTP se distinguen por categorías, que representan un conjunto de
parámetros de transmisión que garantizan un ancho de banda determinado en un
canal de comunicaciones de cable de par trenzado.
Cableado de categoría 1:
 Descrito en el estándar EIA/TIA 568B. El cableado de Categoría 1 especialmente
diseñado para comunicaciones telefónicas, el clásico cable empleado en teléfonos,
y dentro de las compañías telefónicas.
Cableado de categoría 2 :
 El cableado de Categoría 2 puede transmitir voz y datos a velocidades de hasta 4
Mbps.
Cableado de categoría 3 :
 El cableado de Categoría 3 define los parámetros de transmisión hasta 16 MHz. Los
cables de categoría 3 están hechos con conductores calibre 24 AWG y tienen una
impedancia característica de 100 W. Entre las principales aplicaciones de los cables
de categoría 3 encontramos: voz, Ethernet 10Base‐T y Token Ring. Parámetro de
transmisión Valor para el canal a 16 MHz. Atenuación 14.9 dB. NEXT 19.3 dB . ACR
4.0 dB. Estos valores fueron publicados en el documento TSB‐67.
Cableado de categoría 4 :
 El cableado de Categoría 4 se utiliza en redes Token Ring y tiene la capacidad de
soportar comunicaciones en redes de computadoras a velocidades de 20Mbps.
Cableado de categoría 5:
 El cableado de Categoría 5 es un estándar en las redes LAN actuales y puede
transmitir datos a velocidades de hasta 100 Mbps.
Ventajas:
 Bajo costo en su contratación.
 Alto número de estaciones de trabajo por segmento.
 Facilidad para el rendimiento y la solución de problemas.
 Puede estar previamente cableado en un lugar o en cualquier parte.
37

38. Desventajas:
 Altas tasas de error a altas velocidades.
 Ancho de banda limitado.
 Baja inmunidad al ruido.
 Baja inmunidad al efecto crosstalk.
 Alto coste de los equipos.
 Distancia limitada (100 metros por segmento).
En relación a la tecnología Ethernet, se utiliza el cable de par trenzado sin apantallar
(UTP), que es un cable regular formado por 8 hilos de cobre trenzados de dos en dos.
Además, en este cable, un material aislante cubre los distintos hilos. Gracias al
trenzado de los cables y al material aislante conseguimos reducir los problemas de
ruido. Como hemos comentado, la terminación estándar para este tipo de cable es el
conector Registered Jack‐45 (RJ‐45). Gracias a este conector se reduce el ruido, la
reflexión y la estabilidad mecánica. Es similar al conector telefónico, con la diferencia
de tener 8 conductores, en lugar de cuatro.
La norma TIA/EIA 568 define la norma de cableado para telecomunicaciones en
edificios comerciales. En nuestro caso, esta norma define la forma en que deben
“crimparse” los cables (es decir, cómo se conectan los pines del conector RJ45 a los
hilos del cable UTP).
La correspondencia entre los pines del conector RJ45 macho y los conductores del
cable, con el estándar T568‐A se recoge en la siguiente tabla:
Imagen 36 Tabla de correspondencia de pines
38

39.
3.8. LIGHTNING ARRESTOR
Los accesorios Netkrom Surge Protectors (Lightning Arrestor) brindan seguridad y
protección a los equipos inalámbricos contra golpes de relámpagos e inducción
eléctrica. Si se instala una antena en un espacio libre ó en el techo de un edificio, la
antena puede ser susceptible a golpes de rayos ó inducciones eléctricas cercanas. El
Lightning protector redirigirá la corriente eléctrica
hacia la tierra para proteger los equipos.
Características:
Imagen 37 Lighting arrestor
 Descarga de gas ultra rápida
 Descarga múltiple strike 6KA
 Pérdida de inserción Máx. de 0.4db
 900MHz to 2.4GHz Antenna Systems
 Impedancia de 50 Ohms
 DC Breakdown Voltage de 90V
 Rango de frecuencias de 100 – 3000 MHz
 Modelo WAC‐LA3G
 Perdidas de inserción de 0.2 a 0.4 dB
 Potencia de entrada de hasta 42W
39

40. 3.9. UPS (FUENTE DE ALIMENTACIÓN ININTERRUMPIBLE)
La UPS es un dispositivo que gracias a sus baterías puede proporcionar energía
eléctrica tras un apagón a todos los dispositivos que tenga conectados. Otra de las
funciones de las UPS es la de mejorar la calidad de la energía eléctrica que llega a los
aparatos, filtrando subidas y bajadas de tensión y eliminando armónicos de la red en el
caso de usar Corriente Alterna. En el proyecto es un elemento sumamente importante
ya que en la zona de actuación la corriente fluctúa mucho y esta era una de las
principales causas de que las Soekris se dañaran, al estar conectadas directamente a la
corriente.
Características:
 Capacidad 800VA/480W
 Entrada Voltaje: 220/230/240VAC
 Voltaje aceptable (regulado): 162‐290vac
 Frecuencia: De 45/65Hz El ±5% (Auto Sensing)
Imagen 38 UPS
 Salida Voltaje: 220/230/240VAC
 Regulación de voltaje: ±10%
 Salida Frecuencia: 60 Hz
 Regulación de Frecuencia (Modo de Batería): +‐1Hz
 Forma de salida de la onda (Modo de Batería): Sinewave Modificado
 Capacidad y cantidades de la batería 12V/9AH x 1pc
 Alarma Audible
 Temperatura de Operación: 0‐40°C
 Humedad de Operación: 0%‐90% sin condensación
 Conectores: 3 Conectores de Salida AC, 1 Conector de Entrada AC, 1 Puerto USB
3.10. PLACA SOLAR Y BATERÍA
En Sotomó se dispone de un sistema de alimentación para las antenas a través de una
placa solar conectada a una batería dado que en la ubicación de la torre no es posible
hacer llegar la corriente alterna. Éste hecho limita las antenas que se pueden instalar
en Sotomó ya que la potencia entregada es limitada.
40

41. 4. Sistema Operativo
4.1. DISTRIBUCIÓN UTILIZADA
Para este proyecto se ha utilizado el sistema operativo llamado Voyage, que es una
distribución abierta basada en Linux, especialmente utilizada en sistemas integrados
con arquitecturas x86 de poca memoria. Esta distribución, además, es ampliamente
utilizada en otros proyectos de interconexión Wi‐Fi a través de Soekris dado que está
especialmente enfocada para estos tipos de aplicaciones y sólo requiere 64MBytes de
espacio libre en el disco.
La versión utilizada es Voyage‐0.5.2 que incorpora mejoras respecto la versión EHAS ‐
utilizada en etapas anteriores‐ en cuanto a estabilidad del sistema se refiere,
especialmente para programar reinicios por software automáticos, aumentando así la
fiabilidad del sistema instalado.
4.2. INSTALACIÓN
Como ya se ha comentado, Voyage es una distribución abierta y por tanto se puede
conseguir gratuitamente a través de la web. Antes de comenzar con la instalación,
pues, se debe descargar el SO desde la página http://linux.voyage.hk/. Una vez
descargado y guardado el paquete en el ordenador, descomprimir el archivo y
seguidamente insertar la tarjeta CompacFlash en el lector de memorias del ordenador.
Para finalizar utilizar la siguiente secuencia para su correcta instalación.
1. Primero buscar el directorio donde se reconoce la CF a partir del siguiente comando:
fdisk‐l
y se verá lo siguiente, donde indica que se ha reconocido en el directorio /dev/sdc1.
41

42. 2. Para formatear el contenido de la tarjeta CF, ingresar al directorio donde esta
descomprimido voyage‐0.5.2
cd /voyage‐0.5.2
Luego desmontar la partición existente:
umount /dev/sdc1
Utilizar el script que viene por defecto en el directorio, para dar formato automático al
dispositivo, en este caso sdc:
./usr/local/sbin/format‐cf.sh /dev/sdc
Con lo que se obtiene lo siguiente:
3. Luego desmontar nuevamente la partición
umount /dev/sdc1
y ejecutar el script de instalación del SO
./usr/local/sbin/voyage.update
El resultado será:
42

43. Seleccionar la opción 1 (crear un disco con Voyage Linux) y seleccionar las opciones
solicitadas tal como se muestra a continuación, respondiendo las sucesivas preguntas
que se plantean:
43

44.
44

45. 4.3. COMANDOS ÚTILES
Los comandos básicos que se utilizan para configurar la Soekris a través del SO Voyage
son los propios de Linux para gestionar redes. A continuación se hace un repaso de los
más importantes;
 ifconfig permite observar la configuración de las interfaces tanto inalámbricas
como ethernet.
Si la instrucción es ifconfig <interface> <option> permite ver el status de la
interface especificada y se añaden las opciones que permiten configurarla.
xile@pcubuntu: Ifconfig eth1 up levanta la interfície ethernet1, y down la baja.
xile@pcubuntu: ifconfig wlan0 192.168.1.1 assigna dicha IP a la interfície wlan0.
 iwconfig permite observar solamente la configuración de las interfícies
inalámbricas.
Su funcionamiento es muy parecido al descrito anteriormente para ifconfig pero con
más opciones.
xile@pcubuntu: iwconfig eth1 essid “wireless1” para configurar la red con dicho
nombre o a la que se quiera asociar.
xile@pcubuntu: iwconfig eth1 key:”seguridad” para configurar la encriptación del enlace
en WEP.
xile@pcubuntu: iwconfig eth1 mode Master/Managed/ad‐hoc para configurar la antena
en el modo deseado.
xile@pcubuntu: iwconfig eth1 channel 6 (o freq. 2,412G) para configurar el canal o la
frec. a la que se transmite.
Vale la pena destacar que todas estas opciones se pueden encadenar para configurar
la interfície como por ejemplo;
xile@pcubuntu: iwconfig eht1 172.16.0.2 mode Master key s:”seguridad” channel 6
 iwlist <interface> <option> se utiliza con la opción scan para que dicha
interface haga un escaneo en tiempo real de las redes inalámbricas que recibe.
 route se usa para obtener y/o modificar la tabla de enrutamiento de la red
xile@pcubuntu: route ‐n muestra las tablas de rutas existentes, con los campos
destination, gateway, netmask y interface
45

46. xile@pcubuntu: route <option> <destination> gw <gateway> <interface> ; sirve para agregar (add)
o borrar (delete) ruta concretas en la tabla de enrutamiento de la red
 iptables establece las reglas de filtrado de los paquetes. El formato es el
siguiente:
iptables [‐t <table‐name>] <command> <chain‐name> <parameter1> <option‐1>
<parameter‐n> <option‐n>
xile@pcubuntu: iptables ‐t nat ‐A POSTROUTING ‐s 192.168.1.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
‐A ; añada una regla al final de la cadena, cuando no importa el orden de las reglas
‐s; origen del paquete ‐d; destino del paquete
‐j; hace que el paquete salte a un objetivo particular si cumple las condiciones
xile@pcubuntu: iptables ‐A INPUT ‐p TCP ‐m state ‐‐state DRELATED ‐j ACCEPT
‐p TCP; configura el protocolo IP para la regla
 dhclient <interface> para obtener una IP dinámica
 lspci muestra las tarjetas PCI detectadas por la Soekris
 reboot reinicia la placa. Es conveniente después de modificar configuraciones
 ssh @IP permite conectarse a la otra Soekris con dicha IP
 iperf sirve para conocer la velocidad de transmisión real de un enlace. El
servidor debe invocar iperf –s y el cliente iperf –c @IP_servidor
 ping @IP permite comprobar si hay comunicación de ida y vuelta a una cierta
dirección IP de un dispositivo
Estos comandos son suficientes para configurar las interfaces tanto inalámbricas como
de red de la Soekris, pero cabe recordad que las modificaciones realizadas con dichos
comandos no se guardan, y por lo tanto para configurarla de modo definitivo hay que
configurar el archivo interfaces tal como se explica más adelante.
Recordad que para información detallada de todos los comandos y todas las opciones
que presentan existe la ayuda de linux: <comando> ‐‐help
46

47. 5. Configuración de Equipos
En este apartado se muestran distintas configuraciones a modo de ejemplo para
familiarizar al lector con todas las tecnologías e instrumentos descritos hasta el
momento.
5.1. CONFIGURACIÓN SOEKRIS
En el siguiente ejemplo se puede observar una configuración de red usando Soekris,
con el diagrama de red y las copias de los archivos configurados.
5.1.1 Listados de Equipos Utilizados
 2 PCs (Distribución Ubuntu‐Kubuntu)
 2 Soekris net 4521 (SO voyage‐0.5.2)
 1 Tarjeta inalámbrica PCMCIA modelo UltraLongRange (Atheros)
 1 Tarjeta inalámbrica PCMCIA modelo LongRange (Atheros)
 1 Tarjeta inalámbrica miniPCI modelo NL‐2511 MP plus (Hostap)
5.1.2 Configuración de los Equipos
Imagen 39 Ejemplo de configuración usando Soekris
47

48.
La configuración de los equipos se realiza a través del editor vi en el archivo interfaces
correspondiente de cada equipo, cómo se indica en los siguientes apartado:
vi /etc/network/interfaces
5.1.3 Configuración del PC1
auto lo
iface lo inet loopback
auto eth0
iface eth0 inet static
address 192.168.1.2
netmask 255.255.255.0
5.1.4 Configuración de la Soekris 1
auto lo
iface lo inet loopback
auto eth0
iface eth0 inet static
address 192.168.1.1
netmask 255.255.255.0
auto eth1
iface eth1 inet static
address 192.168.10.2
netmask 255.255.255.0
auto wlan0
iface wlan0 inet dhcp
wireless‐mode Managed
up iwconfig wlan0 essid alumnosElectronik
dhclient wlan0
auto wlan1
iface wlan1 inet static
address 192.168.3.1
netmask 255.255.255.0
wireless‐mode Master
wireless‐essid voyage3
wireless‐channel 11
La tabla de rutas se configura en:
vi /home/tablas
y se añaden las siguientes líneas:
#!/bin/sh
48

49. iptables ‐t nat ‐A POSTROUTING ‐s 192.168.1.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
iptables ‐A INPUT ‐p TCP ‐m state ‐‐state DRELATED ‐j ACCEPT
Luego en el siguiente archivo
vi /etc/rc.local
se agrega la siguiente línea:
sh /home/tablas
Este archivo se ejecuta antes de finalizar la carga del run level multiusuario.
5.1.5 Configuración del PC2
auto lo
iface lo inet loopback
auto eth0
iface eth0 inet static
address 192.168.2.2
netmask 255.255.255.0
5.1.6 Configuración de la Soekris 2
auto lo
iface lo inet loopback
auto eth1
iface eth1 inet static
address 192.168.2.1
netmask 255.255.255.0
auto wlan0
iface wlan0 inet dhcp
pre‐up iwconfig wlan0 essid voyage3
gateway 192.168.3.1
wireless‐mode Manager
La tabla de rutas se configura en:
vi /home/tablas
y se añaden las siguientes líneas:
#!/bin/sh
iptables ‐t nat ‐A POSTROUTING ‐s 192.168.2.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
iptables ‐A INPUT ‐p TCP ‐m state ‐‐state RELATED ‐j ACCEPT
Luego en el siguiente archivo
49

50. vi /etc/rc.local
se agrega la siguiente línea:
sh /home/tablas
Este archivo se ejecuta antes de finalizar la carga del run level multiusuario.
5.2. VARIACIÓN EN LA CONFIGURACIÓN CON TARJETAS ATHEROS
En la configuración actual se utilizo una tarjeta inalámbrica con chipset Prims 54, ahora
la configuración se hace con una tarjeta Atheros por lo que la sintaxis queda:
5.2.1 Configuración de la Soekris 1
auto lo
iface lo inet loopback
auto eth0
iface eth0 inet static
address 192.168.1.1
netmask 255.255.255.0
auto eth1
iface eth1 inet static
address 192.168.10.2
netmask 255.255.255.0
auto wlan0
iface wlan0 inet dhcp
gateway 192.168.0.1
wireless‐mode Managed
pre‐up iwconfig wlan0 essid alumnosElectronik
auto ath0
iface ath0 inet static
address 192.168.3.1
netmask 255.255.255.0
pre‐up wlanconfig ath0 create wlandev wifi0 wlanmode ap
madwifi‐base wifi0
up iwpriv ath0 mode 0
pre‐up iwconfig ath0 essid voyage3
La tabla de rutas se configura en:
vi /home/tablas
y se añaden las siguientes líneas:
#!/bin/sh
iptables ‐t nat ‐A POSTROUTING ‐s 192.168.1.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
iptables ‐A INPUT ‐p TCP ‐m state ‐‐state DRELATED ‐j ACCEPT
Luego en el siguiente archivo
50

51. vi /etc/rc.local
se agrega la siguiente línea:
sh /home/tablas
5.2.2 Configuración de la Soekris 2
auto lo
iface lo inet loopback
auto eth1
iface eth1 inet static
address 192.168.2.1
netmask 255.255.255.0
auto ath0
iface ath0 inet dhcp
pre‐up wlanconfig ath0 create wlandev wifi0 wlanmode sta
madwifi‐base wifi0
pre‐up iwconfig ath0 essid voyage3
up iwpriv ath0 mode 0
La tabla de rutas se configura en:
vi /home/tablas
y se añaden las siguientes líneas:
#!/bin/sh
iptables ‐t nat ‐A POSTROUTING ‐s 192.168.2.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
iptables ‐A INPUT ‐p TCP ‐m state ‐‐state RELATED ‐j ACCEPT
Luego en el siguiente archivo
vi /etc/rc.local
se agrega la siguiente línea:
sh /home/tablas
5.3. VARIACIÓN: ENLACE DE 700MHZ
5.3.1 Configuración de la Soekris 1
auto lo
iface lo inet loopback
auto eth0
iface eth0 inet static
address 192.168.1.1
netmask 255.255.255.0
auto wlan0
iface wlan0 inet dhcp
51

52. gateway 192.168.0.1
wireless‐mode Managed
pre‐up iwconfig wlan0 essid alumnosElectronik
auto ath0
iface ath0 inet static
address 192.168.3.1
netmask 255.255.255.0
pre‐up wlanconfig ath0 create wlandev wifi0 wlanmode ap
madwifi‐base wifi0
up iwpriv ath0 mode 0
pre‐up iwconfig ath0 essid ilovesoekris
La tabla de rutas se configura en:
vi /home/tablas
y se añaden las siguientes líneas:
#!/bin/sh
iptables ‐t nat ‐A POSTROUTING ‐s 192.168.1.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
iptables ‐t nat ‐A POSTROUTING ‐s 192.168.3.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
iptables ‐A INPUT ‐p TCP ‐m state ‐‐state RELATED ‐j ACCEPT
Luego en el siguiente archivo
vi /etc/rc.local
se agrega la siguiente línea:
sh /home/tablas
Este archivo se ejecuta antes de finalizar la carga del runlevel multiusuario.
Además de debe agregar también los DNS en el archivo
vi /etc/resolv.conf
y se agregan las líneas:
nameserver 146.83.180.8
nameserver 192.168.0.1
5.3.2 Configuración de la Soekris 2
auto lo
iface lo inet loopback
auto eth0
iface eth0 inet static
address 192.168.4.10
netmask 255.255.255.0
auto eth1
iface eth1 inet static
address 192.168.2.1
netmask 255.255.255.0
auto ath0
iface ath0 inet dhcp
52

53. gateway 192.168.3.1
pre‐up wlanconfig ath0 create wlandev wifi0 wlanmode sta
madwifi‐base wifi0
pre‐up iwconfig ath0 essid ilovesoekris
up iwpriv ath0 mode 0
La tabla de rutas se configura en:
vi /home/tablas
y se añaden las siguientes líneas:
#!/bin/sh
iptables ‐t nat ‐A POSTROUTING ‐s 192.168.2.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
iptables ‐t nat ‐A POSTROUTING ‐s 192.168.4.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
iptables ‐A INPUT ‐p TCP ‐m state ‐‐state RELATED ‐j ACCEPT
Luego en el siguiente archivo
vi /etc/rc.local
se agrega la siguiente línea:
sh /home/tablas
El rango de direcciones DHCP asignable se configura en:
vi /etc/dnsmasq.more.conf
y se agregan las líneas
dhcp‐range=eth0,192.168.4.10,192.168.4.250,24h
dhcp‐range=eth1,192.168.2.10,192.168.2.100,24h
dhcp‐leasefile=/var/tmp/dnsmasq.leases
5.4. CONFIGURACIÓN CON LINKSYS
Imagen 40 Ejemplo de configuración usando Linksys
53

54. 5.4.1 Listado de Equipos
 1 PC (Distribución Ubuntu‐Kubuntu)
 1 router Linksys WRT54GL

5.4.2 Configuración PC1
La configuración se realiza con el editor vi en el siguiente archivo:
vi /etc/network/interfaces
auto lo
iface lo inet loopback
auto eth0
iface eth0 inet static
address 192.168.0.3
netmask 255.255.255.0
Gateway 192.168.0.1
5.4.3 Configuración del Linksys
La configuración se realiza a través de un navegador web (Firefox,…). Para acceder al
software interno de configuración del Linksys basta con conectar un ordenador y
poner la dirección 192.168.1.1 en la barra del navegador6. Se nos pedirá un usuario y
contraseña, los valores por defecto són: Usuario: (en blanco)
Password: admin
Accedemos automáticamente a la página Basic Setup, donde escogemos la opción
“Automatic Configuration ‐ DHCP” .
6
El PC debe tener una IP de la misma red: 192.168.1.x
54

55. Imagen 41 Pagina principal Linksys WRT54GL
Los otros parámetros a configurar son:
 La IP del Linksys, que se pondrá a 192.168.0.2
 La máscara: 255.255.255.0
 DHCP Server: Disable
Una vez cambiada la IP y la máscara, guardamos la configuración. Para volver a entrar
en la configuración del Linksys, se debe poner la nueva IP en el navegador:
192.168.1.2.
En la pestaña “wireless” se escojen las siguientes opciones:
 Wireles mode as – client bridge
 wireless network mode as – mixed
 Wireless Network Name (SSID) ‐ AlumnosElectronic
 Wireless Channel – el mismo que el router
 Wireless SSID Broadcast – enable
Salvar y esperar a que haga el reboot.
Se entra en la pestaña de “seguridad” dentro de “wireless”. Los parámetros se
configuran de la siguiente forma:
 Security Mode – el mismo que el router
 Algorithms ‐ el mismo que el router
 Shared Key ‐ el mismo que el router
 Key Renewal Interval (in seconds) – dejar a 3600
55

56.
Volver a guardar y esperar al reboot.
Para finalizar, se debe ir a la pestaña “status”, y a la subpestaña “wireles”. Hacer click
en “site survey”. Se abrirá una nueva página, donde debe estar la red del router
principal. Clickar en ella para conectarse y aceptar.
5.5. CONFIGURACIÓN CON POWERSTATION5
Int ernet
Ro uter DHCP
IP : 192. 168.0.1
Es s id: "Alumnos Elect ronica "
red: 192 .168.0.0/ 24
IP :192.168.2.3
w lan0 IP : 192.168.2.1 eth1 Essid ""PS5"
Es sid PS 5"
red: 192.168. 1.0 /24
red:192.168.2.0/24
IP :192. 168.1. 1 et h0 I P: 192. 168.2.2
red: 192.168. 1.0/ 24
PC1
IP:192.168. 1.2
PC2
IP:192.168.2. 4
Imagen 42 Ejemplo de configuración usando PowerStation 5
5.5.1 Listado de Equipos
 2 PC (Distro Ubuntu‐Kubuntu)
 1 Soekris net 4521 (SO voyage‐0.5.2)
 1 Tarjeta inalámbrica PCMCIA modelo UltraLongRange (Atheros)
 2 powerstation 5
56

57. 5.5.2 Configuración PC1
La configuración se realiza con el editor vi en el archivo interface del correspondiente
PC:
vi /etc/network/interfaces
auto lo
iface lo inet loopback
auto eth0
iface eth0 inet static
address 192.168.1.2
netmask 255.255.255.0
5.5.3 Configuración PC2
La configuración se realiza con el editor vi en el archivo interface del correspondiente
PC:
vi /etc/network/interfaces
auto lo
iface lo inet loopback
auto eth0
iface eth0 inet static
address 192.168.2.4
netmask 255.255.255.0
5.5.4 Configuración Soekris
La configuración de la soekris se realiza a través del editor vi en el archivo:
vi /etc/network/interfaces
auto lo
iface lo inet loopback
auto eth0
iface eth0 inet static
address 192.168.1.1
netmask 255.255.255.0
auto eth1
iface eth1 inet static
address 192.168.2.1
netmask 255.255.255.0
auto wlan0
iface wlan0 inet dhcp
wireless‐mode Managed
57

58. up iwconfig wlan0 essid alumnosElectronik
dhclient wlan0
La tabla de rutas se configura en:
vi /home/tablas
y se añaden las siguientes líneas:
#!/bin/sh
iptables ‐t nat ‐A POSTROUTING ‐s 192.168.1.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
iptables ‐t nat ‐A POSTROUTING ‐s 192.168.2.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
iptables ‐A INPUT ‐p TCP ‐m state ‐‐state DRELATED ‐j ACCEPT
Luego en el siguiente archivo
vi /etc/rc.local
se agrega la siguiente línea:
sh /home/tablas
5.5.5 Configuración de la PS5
La configuración de las PS5 se hace conectando la misma a un PC mediante cable
Ethernet. Para acceder a la configuración, basta con poner la IP por defecto de la PS5
(192.168.1.20) en la barra del navegador7.
Se pide un usuario y una contraseña para acceder a la configuración, ambos son:
UBNT.
Entre las dos PS5 se va a establecer una conexión punto a punto, por lo que una
deberá actuar de Acces Point (AP) y la otra de cliente:
 Acces point: En la pestaña “Link Setup” se especifica el modo AP, el nombre de
la red: “PS 5” en el ejemplo, y el canal deseado. Para configurar la IP se debe ir
a la pestaña “Network”, se pondrá a 192.168.2.2.
 Cliente: En la pestaña “Link Setup” se debe escoger la opción “Station”, y luego
se hace un “Scan” para ver las redes. Debemos seleccionar la red “PS 5”.
 El cambio de IP también se efectúa en la pestaña “Network”, en este caso se
pondrá a 192.168.2.3.
7
El PC debe tener una IP de la misma red: 192.168.1.x
58

59. 6. Ejecución del Proyecto
6.1. EQUIPO
Las personas que hemos participado este año en el proyecto de conectividad rural de
NetCochamó pertenecemos a la Universitat Politècnica de Catalunya y Universidad
Tecnológica Metropolitana de Chile (UTEM). En concreto, se trata de un equipo de
personas interdisciplinario formado por:
 Hugo Durney: Dr en Telecomunicaciones, profesor de la UTEM
 Andrea Órdenes: Diseñadora Industrial, directora de ProteinLab
 Héctor Torres: Dr. en gestión del diseño i TICs, profesor de la UTEM
 Juan Carlos Aldunes: Ingeniero Industrial, miembro de ProteinLab
 Alba Pagès: Dra. En Telecomunicaciones, profesora de la UPC
 Rodrigo Muñoz: Egresado en Ingeniería Electrónica
 Nathalia Sepúlveda: Diseñadora Industrial, miembro de ProteinLab
 Andreas Ballek: Estudiante de Ingeniería Electrónica de la UTEM
 Róderick Tapia: Estudiante de Ingeniería Electrónica de la UTEM
 Bernat Palau Tomàs: Estudiante de Ingeniería de Telecomunicaciones de la UPC
 Jhuly Reynaga Ricalde: Estudiante de Ingeniería de Telecomunicaciones de la UPC
 Arnau Sardà Forcadell: Estudiante de Ingeniería de Telecomunicaciones de la UPC
 David Traveria Esquerrà: Estudiante de Ingeniería de Telecomunicaciones de la UPC
6.2. DIAGRAMA DE RED, MAPA GEOGRÁFICO
Cochamó es una comuna chilena ubicada al sur este de la Provincia de Llanquihue, en
la X Región de Los Lagos. Subiendo el Río Cochamó se encuentra Valle Cochamó,
conocido como un pariente del famoso Yosemite por sus grandes cerros y paredes de
granito. En esta Comuna se inicia la Carretera Austral con caminos de tierra que van
bordeando el estuario del Reloncaví plagados de quebradas y curvas cerradas. Esto
produce que el desplazamiento sea lento y complejo.
Esta extensa comuna fue creada en 1979, su capital comunal es Río Puelo. Aunque el
poblamiento en la zona se remonta a épocas prehispánicas, solo a mediados del siglo
XIX con la extracción del alerce permitió a la población de la comuna a través del
Estuario del Reloncaví en pequeños asentamientos en las faldas de los cerros. A finales
de ese siglo surge el poblado de Cochamó. Últimamente el ecoturismo se ha
trasformado en una actividad en constante crecimiento en la zona.
59

60.
Imagen 43 Localización satelital del estuario del Reloncaví
Imagen 44 Localización del estuario del Reloncaví sobre mapa topográfico
60

61. En la siguiente imagen se pude ver la conexión de las siete escuelas que constituyen el
proyecto de conectividad rural.
Imagen 45 Diagrama de red actual
61

62. En el siguiente esquema se puede observar el diseño telemático de la red
implementada, que es básicamente el mismo que el del año anterior. Se han
mantenido las mismas IP’s con una máscara 24, y para homogenizar la red, todas las
eth0 de las Soekris se han configurado con la IP 192.168.1.1.
Imagen 46 Diseño telemático de la red
62

63. 6.3. TRABAJO REALIZADO EN SANTIAGO DE CHILE
El proyecto empezó con una estada en Santiago donde el equipo de trabajo de la UPC
y la UTEM realizamos diversas reuniones para pulir los detalles de la actuación que se
iba a ejecutar en la zona.
En esos quince días nos instalamos en una sala de la UTEM para realizar pruebas con
los componentes y materiales. El objetivo fue crear un laboratorio donde probar todas
las configuraciones de los equipos y probar las diversas opciones para así aprovechar al
máximo el tiempo que íbamos a pasar en Cochamó, donde nos advirtieron que el
transporte y la comunicación entre los diversos puntos era complicada.
Esos días consistieron en empezar las pruebas en la UTEM alrededor de las 10 de la
mañana, hacia las 14:00 hacíamos el almuerzo en el comedor de estudiantes de la
universidad, que nos dieron una beca de comidas. Luego volvíamos al trabajo, a las
17:30 aproximadamente hacíamos una pausa para lo que se llama en Chile “las once”
(lo que sería la merienda,) y luego volvíamos al trabajo hasta las 22:00. Durante esa
estada el trato de la UTEM fue muy agradable y el trato con los diversos encargados
del proyecto y compañeros fue inmejorable.
Empezamos las pruebas instalando el Voyage a las tarjetas de memoria CompactFlash
para así familiarizándonos con su funcionamiento. Una vez hecho esto, nos
centramos en el funcionamiento de las Soekris, elementos esenciales para el proyecto.
Nos familiarizamos con sus puertos de entrada y salida y los modos de activación y
desactivación de dichos.
Lo siguiente fue probar las tarjetas RX5 y RX2 de manera que montábamos un enlace
entre dos Soekris con la correspondiente tarjeta y el router Wifi del departamento de
electrónica. De este modo el objetivo era obtener conexión a internet en los Pc’s de
trabajo a través de las Soekris y tener un enlace entre los dos computadores mediante
las dos Soekris8. Para estas pruebas utilizamos antenas helicoidales construidas por el
propio departamento de electrónica de la UTEM. Primero empezamos la configuración
de las Soekris sin realizar “scripts”, una vez comprobado su buen funcionamiento
realizábamos el “script” y comprobábamos que al resetear la Soekris tanto
virtualmente como físicamente la configuración se cargaba correctamente y que los
enlaces se levantaban. Al final de muchas pruebas obtuvimos la que sería nuestra
configuración para las Soekris y los equipos. Las tarjeta s RX7 y RX9 tuvimos que
esperar a la segunda semana para trabajar con ellas ya que el tema logístico y de
transporte fue un poco complicado y se alargo más de lo esperado.
Paralelamente a esos trabajos, el equipo de estudiantes de la UPC tuvimos la
oportunidad de comer y hacer una reunión con la rectora de la UTEM, Sra. Haydée
Gutiérrez, a quien le explicamos el proyecto, y el funcionamiento de todo el engranaje
para poderlo llevar a cabo.
8
El esquema de esta prueba se puede ver en el apartado 5.1.2
63

64. La segunda semana también pudimos disponer de la antena Patch (la que iba a
substituir la antena de la municipalidad), de dos antenas Yagui de 700MHz, de dos
antenas Yagui de 900MHz, de dos Power Station, de dos NanoStation (prestadas), de el
WI‐ SPY (analizador de espectros USB) y de 10 tarjetas Compact flash. Una vez
dispusimos de todo este material, realizamos las mismas pruebas pero con las nuevas
tarjetas y las nuevas antenas y comprobamos que la configuración realizada para las
tarjetas RX5 también era válida para las tarjetas RX7 y RX9. Con la configuración
realizada la primera semana para las Soekris con las tarjetas RX5 probamos el correcto
funcionamiento de la antena Patch. También se realizaron pruebas con el WI‐SPY DBx,
dispositivo que nos iba a ser útil para en caso de tener problemas de funcionamiento
ver si se trataba de la emisión de la antena, ya que permite captar espectros de 2.4 y
5.8GHz.
Otra prueba importante que realizamos fue con las Power Station, ni los miembros de
la UPC ni los de la UTEM habíamos probado esos dispositivos anteriormente, pero si
habíamos leído su buena aceptación en proyectos similares. Así que iniciamos las
pruebas creando un enlace entre las dos PowerStation conectadas cada una a un
computador, comprobamos que la configuración de estos dispositivos era sencilla que
consistía en introducir los diversos parámetros en un menú. Probamos las diversas
opciones tomando pruebas de velocidad.
Después de esta prueba realizamos otra prueba con las Power Station y una la
conectamos a una Soekris, de esta forma comprobamos la buena compatibilidad entre
los dos equipos y el correcto funcionamiento9. Esto era importante ya que en Cochamó
cada Power Station iba a ser conectada a una Soekris. Realizado esto pasamos a
instalar el Voyage en todas las tarjetas Compact Flash, de este modo ya tendríamos las
tarjetas listas y ahorraríamos tiempo en Cochamó. Estas tarjetas iban a sustituir las
tarjetas viejas por si alguna había quedado dañada.
Los tres últimos días siguientes se prepararon las herramientas y materiales y se
compro lo que faltaba: cinta aislante, cinta auto fundente, conectores RJ45,
conectores tipo N, llave inglesa, pintura, trajes de agua…. Ya estábamos listos para ir a
Cochamó y hacer funcionar la red.
6.4. TRABAJO REALIZADO EN COCHAMÓ
6.4.1 Planteamiento y organización
Una vez llegados a Cochamó lo más importante era definir una metodología de trabajo
eficaz con el objetivo de maximizar las acciones realizadas durante los quince días
disponibles de trabajo, pues al tratarse de tan pocos días era necesario hacer una
buena planificación. Para ello consideramos oportuno trabajar en equipos de forma
paralela, definiendo cada día la zona de actuación de cada grupo. La utilización de
9
Esquema del apartado 5.3
64

65. walkie‐talkies y dos todoterrenos para el desplazamiento, nos permitieron
coordinarnos de forma eficaz.
El plan de trabajo que seguimos consistía en trabajar en terreno por la mañana y
primeras horas de la tarde, para luego encontrarnos en la cabaña donde dormíamos.
En la cabaña compartíamos las experiencias y resultados del día, planificábamos las
actividades del siguiente día y programábamos todo el software necesario.
A parte de la realización del proyecto, también consideramos importante dar
visibilidad a éste. Con este propósito creamos un blog donde se podía seguir la
evolución del proyecto, se actualizó la web del proyecto10, los profesores Hugo Durney
y Juan Carlos Aldunes participaron en el pleno de la Municipalidad para hablar con
profesores y concejales, y se gravó todo el desarrollo del proyecto para editarlo e
intentar difundirlo a través de la web y otros medios audiovisuales11.
6.4.2 Actuaciones generales en la red
Primeramente revisamos todo el diseño telemático de la red, y se reconfiguraron todas
las CompactFlash de cada punto, actualizando la versión del Sistema Operativo
Voyage, y redefiniendo las nuevas interfaces inalámbricas. A demás, en cada punto se
hizo un inventario de los componentes instalados, el estado de las estructuras (cables
tensores, pintura, anclajes, pernos, fijaciones…) y sus medidas, para que en acciones
futuras tengan un informe exhaustivo del estado de la infraestructura. También se
revisaron y sustituyeron elementos en mal estado como: Lightning Arrestor, UPS,
conectores, pigtails, tarjetas inalámbricas, etc.
6.4.3 Descripción de los trabajos realizados en cada radioenlace
1. La primera zona de actuación fue la municipalidad de Rio Puelo. Cambiamos
la antena que cayó en el tejado de la municipalidad y la cambiamos debajo de un
porche, donde tenía mejor visibilidad con el repetidor. También cambiamos el Linksys
de lugar, pues estaba en una sala lejos de la nueva ubicación de la antena. En el nuevo
emplazamiento, el Linksys disponía de conexión directa a la red, sin pasar por los
“switches” de la municipalidad, ofreciendo velocidades mayores. Por último, unos de
los objetivos más importantes conseguidos en esta etapa, fue conseguir una IP pública
para poder realizar el monitoreo remoto de la red, desde cualquier lugar del mundo.
2. Seguidamente trabajamos en el enlace Repetidor‐ Santa Águeda. El enlace
funcionaba bien, solo se realinearon las antenas para ofrecer mayor calidad, y también
se modificó la configuración del Linksys de la escuela de Santa Águeda porque no
permitía el recibo de “pings”.
10
www.proteinlab.cl
11
Consultar la bibliografia para ver todas las webs relacionadas con el proyecto
65

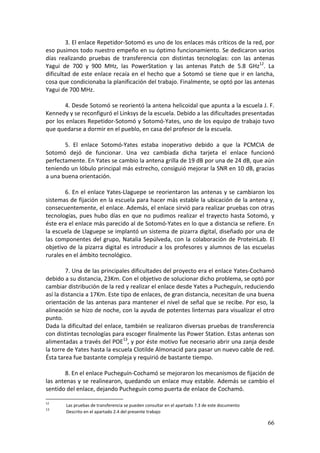

66. 3. El enlace Repetidor‐Sotomó es uno de los enlaces más críticos de la red, por
eso pusimos todo nuestro empeño en su óptimo funcionamiento. Se dedicaron varios
días realizando pruebas de transferencia con distintas tecnologías: con las antenas
Yagui de 700 y 900 MHz, las PowerStation y las antenas Patch de 5.8 GHz12. La
dificultad de este enlace recaía en el hecho que a Sotomó se tiene que ir en lancha,
cosa que condicionaba la planificación del trabajo. Finalmente, se optó por las antenas
Yagui de 700 MHz.
4. Desde Sotomó se reorientó la antena helicoidal que apunta a la escuela J. F.
Kennedy y se reconfiguró el Linksys de la escuela. Debido a las dificultades presentadas
por los enlaces Repetidor‐Sotomó y Sotomó‐Yates, uno de los equipo de trabajo tuvo
que quedarse a dormir en el pueblo, en casa del profesor de la escuela.
5. El enlace Sotomó‐Yates estaba inoperativo debido a que la PCMCIA de
Sotomó dejó de funcionar. Una vez cambiada dicha tarjeta el enlace funcionó
perfectamente. En Yates se cambio la antena grilla de 19 dB por una de 24 dB, que aún
teniendo un lóbulo principal más estrecho, consiguió mejorar la SNR en 10 dB, gracias
a una buena orientación.
6. En el enlace Yates‐Llaguepe se reorientaron las antenas y se cambiaron los
sistemas de fijación en la escuela para hacer más estable la ubicación de la antena y,
consecuentemente, el enlace. Además, el enlace sirvió para realizar pruebas con otras
tecnologías, pues hubo días en que no pudimos realizar el trayecto hasta Sotomó, y
éste era el enlace más parecido al de Sotomó‐Yates en lo que a distancia se refiere. En
la escuela de Llaguepe se implantó un sistema de pizarra digital, diseñado por una de
las componentes del grupo, Natalia Sepúlveda, con la colaboración de ProteinLab. El
objetivo de la pizarra digital es introducir a los profesores y alumnos de las escuelas
rurales en el ámbito tecnológico.
7. Una de las principales dificultades del proyecto era el enlace Yates‐Cochamó
debido a su distancia, 23Km. Con el objetivo de solucionar dicho problema, se optó por
cambiar distribución de la red y realizar el enlace desde Yates a Pucheguín, reduciendo
así la distancia a 17Km. Este tipo de enlaces, de gran distancia, necesitan de una buena
orientación de las antenas para mantener el nivel de señal que se recibe. Por eso, la
alineación se hizo de noche, con la ayuda de potentes linternas para visualizar el otro
punto.
Dada la dificultad del enlace, también se realizaron diversas pruebas de transferencia
con distintas tecnologías para escoger finalmente las Power Station. Estas antenas son
alimentadas a través del POE13, y por éste motivo fue necesario abrir una zanja desde
la torre de Yates hasta la escuela Clotilde Almonacid para pasar un nuevo cable de red.
Ésta tarea fue bastante compleja y requirió de bastante tiempo.
8. En el enlace Pucheguín‐Cochamó se mejoraron los mecanismos de fijación de
las antenas y se realinearon, quedando un enlace muy estable. Además se cambio el
sentido del enlace, dejando Pucheguín como puerta de enlace de Cochamó.
12
Las pruebas de transferencia se pueden consultar en el apartado 7.3 de este documento
13
Descrito en el apartado 2.4 del presente trabajo
66

67.
9. En éste último enlace Cochamó‐Pocoihuen (Alto y Bajo) se comprobó el
funcionamiento del splitter y se realinearon las antenas de nuevo.
Como conclusión, podemos asegurar que la metodología de trabajo seguida fue
satisfactoria dado que conseguimos alcanzar todos los objetivos que nos habíamos
propuesto, además de llevarnos una satisfacción personal inconmensurable.
6.5. FINALIZACIÓN DEL PROYECTO
Por último, después de acabar con la etapa de preparación y programación en Santiago
y la etapa de desarrollo en Cochamó, antes de volver a Barcelona trabajamos los
últimos días en Santiago otra vez para acabar de concluir correctamente todo el
proyecto.
ProteinLab nos cedió una de sus salas para trabajar conjuntamente con los estudiantes
de la UTEM que habían viajado con nosotros en Cochamó. En esos días hicimos una
valoración del proyecto, tanto a nivel global como punto a punto: en qué se había
mejorado, como quedaba el nuevo mapa de red, qué tecnologías finalmente habían
resultado mejores, etc. También aprovechamos para poner en común toda la
información recompilada sobre pruebas, configuraciones y fotos de los materiales. Por
último hablamos de la viabilidad para continuar el proyecto en etapas posteriores o
buscar nuevos proyectos con la misma UTEM.
De ahí también surgió la idea de hacer el presente documento, en colaboración con la
UTEM, para tener un documento de trabajo exhaustivo de todos los materiales
utilizados, la justificación de la tecnología que se usa, su funcionamiento, como se llevó
a cabo el proyecto, etc.
67

68. 7. Caracterización del trabajo punto a punto
En este apartado se presenta un informe técnico con las configuraciones software de
cada Soekris, una descripción del trabajo realizado en cada punto, las antenas
instaladas, el estado de los materiales, todo acompañado de fotografías de cada punto
de acceso a la red.
7.1. MUNICIPALIDAD
 Instalación de una antena Patch de 14dB nueva, en sustitución de la anterior
que estaba dañada
 Cambio de ubicación de la antena, instalada ahora en un mástil propio con
mejor visión hacia el repetidor
 Cambio de ubicación del Linksys en un lugar mejor protegido, donde tiene
acceso un número menor de empleados de la Municiaalidad
 Acondicionamiento de la nueva ubicación del Linksys; pasar cables de corriente
y de red, caja protectora, etc
 Revisión y reparación de conectores coaxiales
 Reconfiguración del Linksys para adaptarlo a la monitorización
68

69. 7.2. REPETIDOR
 Realiniazión de la antena que apunta a Santa Águeda y cambio del conector
coaxial
 Pruebas con 4 tecnologías nuevas entre Repetidor y Sotomó: Antena Yagui
700MHz, Antena Yagui 900MHz, PowerStation y Grilla 24 dBs.
 Finalmente, cambio de la Grilla anterior por la nueva Antena Yagui 700MHz con
la respectiva miniPCI XR7
 Limipieza y reconfiguración del ordenador del repetidor
 Reinstalación del sistema operativo, Voyage‐0.5.2
 Reconfiguración del software, tal como se muestra a continuación:
Interfaces
auto lo
iface lo inet loopback
auto eth0
iface eth0 inet static
address 192.168.1.1
netmask 255.255.255.0
auto eth1
iface eth1 inet static
address 192.168.2.1
netmask 255.255.255.0
auto ath0
iface ath0 inet static
address 172.16.3.1
netmask 255.255.255.0
pre‐up wlanconfig ath0 create wlandev wifi0 wlanmode ap
madwifi‐base wifi0
up iwpriv ath0 mode 0
pre‐up iwconfig ath0 essid repetidor_sotomo key s:"pronetcochamo"
wireless‐channel 6
post‐up athctrl ‐i wifi0 ‐d 23000
auto wlan0
iface wlan0 inet static
address 172.16.1.2
netmask 255.255.255.0
gateway 172.16.1.1
pre‐up iwconfig wlan0 essid muni_repetidor mode Managed key
F4423FD0A674565D743426EAEF
wireless‐channel 11
auto wlan1
iface wlan1 inet static
address 172.16.2.1
69

70. netmask 255.255.255.0
wireless‐channel 1
pre‐up iwconfig wlan1 essid repetidor_agueda mode Master key
F4423FD0A674565D743426EAEF
iptables
#!/bin/sh
iptables ‐t nat ‐A POSTROUTING ‐s 192.168.1.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
iptables ‐t nat ‐A POSTROUTING ‐s 192.168.2.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
iptables ‐t nat ‐A POSTROUTING ‐s 172.16.2.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
iptables ‐t nat ‐A POSTROUTING ‐s 172.16.3.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
iptables ‐A INPUT ‐p TCP ‐m state ‐‐state RELATED ‐j ACCEPT
Servidor DHCP se configura en
/etc/dnsmasq.more.conf
Y se agrega el rango de DHCP asignable para cada puerto Ethernet
dhcp‐range=eth0,192.168.1.10,192.168.1.20,24h
dhcp‐range=eth1,192.168.2.10,192.168.2.20,24h
dhcp‐leasefile=/var/tmp/dnsmasq.leases
Servidores DNS en
/etc/resolv.conf
y se agregan
nameserver 200.72.1.5
nameserver 200.72.1.11
70

71. 7.3. SANTA ÁGUEDA
 Reconfiguración del Linksys de la Escuela
 Realineación de la antena hacia al Repetidor y cambio del conector coaxial
 Aprovisionamiento de una nueva batería para uno de los dos ordenadores de la
escuela
 Capacitación del profesor y alumnos
 Inventario del estado de los tensores y mástil de la torre
 Configuración de los ordenadores en modo cliente DHCP
7.4. SOTOMÓ
 Realiniazión de la antena que apunta al Repetidor y cambio del conector coaxial
 Pruebas con 4 tecnologías nuevas entre Repetidor y Sotomó: Antena Yagui
700MHz, Antena Yagui 900MHz, PowerStation y Grilla 24 dBs
 Finalmente, cambio de la Grilla anterior por la nueva Antena Yagui 700MHz con
la respectiva miniPCI XR7
 Realiniazión de la Antena que apunta a la Escuala J.F. Kennedy y la que apunta
a Yates
 Cambio de la targeta PCMCIA de 2.4GHz de la antena hacia Yates, que estava
dañada
 Comprobación de los cables coaxiales y los respectivos conectores
 Reinstalación del sistema operativo, Voyage‐0.5.2
 Reconfiguración del software, tal como se muestra a continuación:
Interfaces
auto lo
iface lo inet loopback
auto eth0
iface eth0 inet static
address 192.168.1.1
netmask 255.255.255.0
auto eth1
iface eth1 inet static
address 192.168.2.1
netmask 255.255.255.0
auto wlan0
iface wlan0 inet static
address 172.16.5.1
netmask 255.255.255.0
up iwconfig wlan0 essid sotomo_yates mode Master key s:"pronetcochamo" txpower 20
wireless‐channel 1
auto wlan1
iface wlan1 inet static
71

72. address 172.16.4.1
netmask 255.255.255.0
up iwconfig wlan1 essid sotomo_escuela mode Master key F4423FD0A674565D743426EAEF
txpower 20 wireless‐channel 6
auto ath0
iface ath0 inet static
address 172.16.3.2
netmask 255.255.255.0
gateway 172.16.3.1
pre‐up wlanconfig ath0 create wlandev wifi0 wlanmode sta
madwifi‐base wifi0
up iwpriv ath0 mode 0
pre‐up iwconfig ath0 essid repetidor_sotomo key s:"pronetcochamo" rate 11M
up athctrl ‐i wifi0 ‐d 23000
wireless‐channel 6
iptables
#!/bin/sh
iptables ‐t nat ‐A POSTROUTING ‐s 192.168.1.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
iptables ‐t nat ‐A POSTROUTING ‐s 192.168.2.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
iptables ‐t nat ‐A POSTROUTING ‐s 172.16.4.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
iptables ‐t nat ‐A POSTROUTING ‐s 172.16.5.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
iptables ‐A INPUT ‐p TCP ‐m state ‐‐state RELATED ‐j ACCEPT
Servidor DHCP se configura en
/etc/dnsmasq.more.conf
se agregan el rango de DHCP asignable para cada puerto Ethernet
dhcp‐range=eth0,192.168.1.10,192.168.1.20,24h
dhcp‐range=eth1,192.168.2.10,192.168.2.20,24h
dhcp‐leasefile=/var/tmp/dnsmasq.leases
Servidores DNS en
/etc/resolv.conf
y se agregan
nameserver 200.72.1.5
nameserver 200.72.1.11
72

73. 7.5. ESCUELA J.F. KENNEDY
 Reconfiguración del Linksys de la Escuela
 Realineación de la antena hacia Sotomó y cambio del conector coaxial
 Capacitación del profesor y alumnos
 Configuración de los ordenadores en modo cliente DHCP
7.6. YATES
 Realiniación de todas las antenas
 Cambio de todos los conectores coaxiales
 Pruebas de simulación en el enlace Yates‐Llaguepe
 Cambio de la antena grilla de 19dB que apunta a Sotomó por una de 23dB
 Cambio de posición y fijación de la antena que apunta a Sotomó
 Pruebas del enlace Yates‐Cochamó con las tecnologías de 700MHz, 900MHz y
PowerStation
 Pruebas del enlace Yates‐Pucheguín con las tecnologías 700MHz, 900MHz y
PowerStation
 Finalmente elección de las PowerStation para el nuevo enlace Yates‐Pucheguín
 Pasar un nuevo cable de red por suelo para alimentar las PS con el POE
 Revisión del correcto funcionamiento de los ordenadores de la escuela
 Capacitación del profesor i alumnos
 Configuración de los ordenadores como cliente en DHCP
 Reinstalación del sistema operativo, Voyage‐0.5.2
 Reconfiguración del software, tal como se muestra a continuación:
Interfaces
auto lo
iface lo inet loopback
auto eth0
iface eth0 inet static
address 192.168.1.1
netmask 255.255.255.0
auto eth1
iface eth1 inet static
address 172.16.7.1
netmask 255.255.255.0
auto ath0
iface ath0 inet static
address 172.16.5.2
73

74. netmask 255.255.255.0
gateway 172.16.5.1
pre‐up wlanconfig ath0 create wlandev wifi0 wlanmode sta
madwifi‐base wifi0
up iwpriv ath0 mode 0
pre‐up iwconfig ath0 essid sotomo_yates key s:"pronetcochamo"
auto wlan0
iface wlan0 inet static
address 172.16.6.1
netmask 255.255.255.0
up iwconfig wlan0 essid yates_llaguepe mode Master key s:"pronetcochamo"
wireless‐channel 6
iptables
#!/bin/sh
iptables ‐t nat ‐A POSTROUTING ‐s 172.16.6.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
iptables ‐t nat ‐A POSTROUTING ‐s 172.16.7.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
iptables ‐t nat ‐A POSTROUTING ‐s 192.168.1.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
iptables ‐A INPUT ‐p TCP ‐m state ‐‐state RELATED ‐j ACCEPT
74

75. 7.7. LLAGUEPE
 Realiniación de la antena que apunta a Yates
 Cambio de los conectores y cable coaxial
 Reparación de los ordenadores de la escuela
 Configuración de los ordenadores como cliente en DHCP
 Instalación de la pizarra digital, proyecto de ProteinLab
 Capacitación del profesor sobre funcionamiento de la pizarra digital
 Reinstalación del sistema operativo, Voyage‐0.5.2
 Reconfiguración del software, tal como se muestra a continuación:
Interfaces
auto lo
iface lo inet loopback
auto eth0
iface eth0 inet static
address 192.168.1.1
netmask 255.255.255.0
auto eth1
iface eth1 inet static
address 192.168.2.1
netmask 255.255.255.0
auto wlan0
iface wlan0 inet static
address 172.16.6.2
netmask 255.255.255.0
gateway 172.16.6.1
up iwconfig wlan0 essid yates_llaguepe mode Managed key s:"pronetcochamo"
wireless‐channel 1
iptables
#!/bin/sh
iptables ‐t nat ‐A POSTROUTING ‐s 192.168.1.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
iptables ‐t nat ‐A POSTROUTING ‐s 192.168.2.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
iptables ‐A INPUT ‐p TCP ‐m state ‐‐state RELATED ‐j ACCEPT
75

76.
7.8. PUCHEGUÍN
 Pruebas de diferentes tecnologías entre el enlace Yates‐Puchaguín
 Revisión del estado de la torre, tensores y distintos materiales
 Instalación de una Power Station apuntando a Yates
 Nuevo cableado de red para alimentar la PS a través del POE
 Cambio de la antena que apunta a Cochamó pasando a ser Master y no Cliente
 Cambio de todos los conectores de las antentas
 Capacitación del profesor y alumnos
 Reinstalación del sistema operativo, Voyage‐0.5.2
 Reconfiguración del software, tal como se muestra a continuación:
Interfaces
auto lo
iface lo inet loopback
auto eth0
iface eth0 inet static
address 192.168.1.1
netmask 255.255.255.0
auto eth1
76

77. iface eth1 inet static
address 172.16.7.4
netmask 255.255.255.0
gateway 172.16.7.1
auto ath0
iface ath0 inet static
address 172.16.8.1
netmask 255.255.255.0
pre‐up wlanconfig ath0 create wlandev wifi0 wlanmode ap
madwifi‐base wifi0
up iwpriv ath0 mode 0
pre‐up iwconfig ath0 essid pucheguin_cochamo key s:"pronetcochamo"
wireless‐channel 1
Iptables
#!/bin/sh
iptables ‐t nat ‐A POSTROUTING ‐s 172.16.8.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
iptables ‐t nat ‐A POSTROUTING ‐s 192.168.1.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
iptables ‐A INPUT ‐p TCP ‐m state ‐‐state RELATED ‐j ACCEPT
77

78. 7.9. COCHAMÓ
 Revisión del estado de la torre, tensores y distintos materiales
 Cambio de todos los conectores coaxiales de las distintas atenas
 Realiniación de la antena que apunta a Pucheguín
 Cambio de la antena que apunta a Pucheguín pasando a modo cliente
 Revisión del estado del splitter
 Reinstalación del sistema operativo, Voyage‐0.5.2
 Reconfiguración del software, tal como se muestra a continuación:
Interfaces
auto lo
iface lo inet loopback
auto eth0
iface eth0 inet static
address 192.168.1.1
netmask 255.255.255.0
auto eth1
iface eth1 inet static
address 192.168.2.1
netmask 255.255.255.0
auto wlan0
iface wlan0 inet static
address 172.16.9.1
netmask 255.255.255.0
pre‐up iwconfig wlan0 essid cochamo_poco mode master key s:"pronetcochamo" txpower 20
madwifi‐base wifi0
wireless‐channel 11
auto ath0
iface ath0 inet static
address 172.16.8.2
netmask 255.255.255.0
gateway 172.16.8.1
pre‐up wlanconfig ath0 create wlandev wifi0 wlanmode sta
madwifi‐base wifi0
up iwpriv ath0 mode 0
pre‐up iwconfig ath0 essid pucheguin_cochamo key s:"pronetcochamo"
wireless‐channel 1
iptables
#!/bin/sh
iptables ‐t nat ‐A POSTROUTING ‐s 192.168.1.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
iptables ‐t nat ‐A POSTROUTING ‐s 192.168.2.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
iptables ‐t nat ‐A POSTROUTING ‐s 172.16.9.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
iptables ‐A INPUT ‐p TCP ‐m state ‐‐state RELATED ‐j ACCEPT
78

79. 7.10. POCOIHUEN ALTO
 Revisión de la fijación de la antena que apunta a Cochamó
 Capacitación del profesor y alumnos
 Configuración de los ordenadores como cliente en modo DHCP
 Reinstalación del sistema operativo, Voyage‐0.5.2
 Reconfiguración del software, tal como se muestra a continuación:
Interfaces
auto lo
iface lo inet loopback
auto eth0
iface eth0 inet static
address 192.168.1.1
netmask 255.255.255.0
auto eth1
iface eth1 inet static
address 192.168.2.1
netmask 255.255.255.0
auto wlan0
iface wlan0 inet static
address 172.16.9.2
gateway 172.16.9.1
netmask 255.255.255.0
up iwconfig wlan0 essid cochamo_poco mode Managed key s:"pronetcochamo" txpower 20
iptables
#!/bin/sh
iptables ‐t nat ‐A POSTROUTING ‐s 192.168.1.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
iptables ‐t nat ‐A POSTROUTING ‐s 192.168.2.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
iptables ‐A INPUT ‐p TCP ‐m state ‐‐state RELATED ‐j ACCEPT
79

80. 7.11. POCOIHUEN BAJO
 Revisión de la fijación de la antena que apunta a Cochamó
 Capacitación del profesor y alumnos
 Configuración de los ordenadores como cliente en modo DHCP
 Reinstalación del sistema operativo, Voyage‐0.5.2
 Reconfiguración del software, tal como se muestra a continuación:
interfaces
auto lo
iface lo inet loopback
auto eth0
iface eth0 inet static
address 192.168.1.1
netmask 255.255.255.0
auto eth1
iface eth1 inet static
address 192.168.2.1
netmask 255.255.255.0
auto wlan0
iface wlan0 inet static
address 172.16.9.3
gateway 172.16.9.1
netmask 255.255.255.0
up iwconfig wlan0 essid cochamo_poco mode Managed key s:"pronetcochamo" txpower 20
iptables
#!/bin/sh
iptables ‐t nat ‐A POSTROUTING ‐s 192.168.1.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
iptables ‐t nat ‐A POSTROUTING ‐s 192.168.2.0/24 ‐d 0.0.0.0/0 ‐j MASQUERADE
iptables ‐A INPUT ‐p TCP ‐m state ‐‐state RELATED ‐j ACCEPT
80

81. 8. Resultados obtenidos
Finalmente presentamos los resultados obtenidos del proyecto, que incluyen desde
pruebas de las tecnologías implementadas y la velocidad de toda la red, hasta el
proceso de monitorización.
8.1. PRUEBAS EN TERRENO
A lo largo del desarrollo del proyecto se realizaron diversas pruebas de transferencia
con distintos tipos de tecnologías para mejorar la calidad de los enlaces y proponer
nuevas antenas para ganar en estabilidad y velocidad. En concreto se realizaron
estudios de cambio de tecnologías en los enlaces siguientes: Repetidor‐Sotomó,
Sotomó‐Yates, Yates‐Llaguepe, Yates‐Cochamó y Yates‐Pucheguín.
A continuación se presentan los resultados de las pruebas realizadas en el primer de
los enlaces (Repetidor‐Sotomó), en el cual se decidió cambiar las antenas Patch de
2.4GHz dado que el resultado obtenido el pasado año no había resultado del todo
positivo. Para hacerlo se probó con tres tecnologías diferentes: Yagi de 700MHz, Yagi
de 900MHz y PowerStation.
8.1.1 PowerStation
El resultado obtenido fue muy satisfactorio, tanto que probablemente sería la mejor
opción para utilizar en el enlace más largo. Se obtuvo una tasa de transferencia de
2.43Mbps para la recepción y 10.5Mbps de transmisión entre las dos Power.
Imagen 47 Captura de las pruebas con la PS5
81

82.
Para comprobar estos resultados y ver la tasa entre las dos Soekris se utilizó la
instrucción iperf a través de la consola obteniendo lo siguiente:
sotomo:~# iperf ‐c 172.16.3.5 ‐d ‐i 1 [ 4] 1.0‐ 2.0 sec 383 KBytes 3.13 Mbits/sec
‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ [ 5] 2.0‐ 3.0 sec 1.16 MBytes 9.76 Mbits/sec
Server listening on TCP port 5001 [ 4] 2.0‐ 3.0 sec 245 KBytes 2.01 Mbits/sec
TCP window size: 85.3 KByte (default) [ 5] 3.0‐ 4.0 sec 1.16 MBytes 9.76 Mbits/sec
‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ [ 4] 3.0‐ 4.0 sec 440 KBytes 3.60 Mbits/sec
‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ [ 5] 4.0‐ 5.0 sec 1.22 MBytes 10.2 Mbits/sec
Client connecting to 172.16.3.5, TCP port 5001 [ 4] 4.0‐ 5.0 sec 400 KBytes 3.28 Mbits/sec
TCP window size: 21.8 KByte (default) [ 5] 5.0‐ 6.0 sec 968 KBytes 7.93 Mbits/sec
‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ [ 4] 5.0‐ 6.0 sec 709 KBytes 5.81 Mbits/sec
[ 5] local 172.16.3.4 port 44140 connected with [ 4] 6.0‐ 7.0 sec 585 KBytes 4.79 Mbits/sec
172.16.3.5 port 5001 [ 5] 6.0‐ 7.0 sec 1.03 MBytes 8.65 Mbits/sec
[ 4] local 172.16.3.4 port 5001 connected with [ 5] 7.0‐ 8.0 sec 648 KBytes 5.31 Mbits/sec
172.16.3.5 port 56346 [ 4] 7.0‐ 8.0 sec 497 KBytes 4.07 Mbits/sec
[ 5] 0.0‐ 1.0 sec 1.02 MBytes 8.59 Mbits/sec [ 5] 8.0‐ 9.0 sec 1.21 MBytes 10.2 Mbits/sec
[ 4] 0.0‐ 1.0 sec 543 KBytes 4.45 Mbits/sec [ 4] 8.0‐ 9.0 sec 485 KBytes 3.97 Mbits/sec
[ 5] 1.0‐ 2.0 sec 1.22 MBytes 10.2 Mbits/sec [ 5] 0.0‐10.0 sec 10.8 MBytes 9.07 Mbits/sec
Se comprueba como los paquetes [5] de transmisión tienen una tasa próxima a
10Mbps y los de recepción [4] de 3Mbps. De hecho, interesaría que fuera al revés ya
que se necesita más velocidad para recibir paquetes de internet que no para subir
información, pero las Power están pensadas como AccesPoint.
8.1.2 Yagi‐Uda 900MHz
Las pruebas con estas antenas se realizaron tanto con la antena con polarización
vertical como horizontal, pero los resultados obtenidos fueron muy parecidos. Se
observa una tasa de recepción de 4MBps y de transmisión de 0.4Mbps.
repetidor:~# iperf ‐s [ 3] 0.0‐10.0 sec 4.84 MBytes 4.05 Mbits/sec
‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐
Server listening on TCP port 5001 sotomo:~# iperf ‐c 172.16.3.1
TCP window size: 85.3 KByte (default) ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐
‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ Client connecting to 172.16.3.1, TCP port 5001
[ 4] local 172.16.3.1 port 5001 connected with TCP window size: 16.0 KByte (default)
172.16.3.2 port 51370 ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐
[ 4] 0.0‐10.0 sec 4.84 MBytes 4.07 Mbits/sec [ 3] local 172.16.3.2 port 51371 connected with
[ 5] local 172.16.3.1 port 5001 connected with 172.16.3.1 port 5001
172.16.3.2 port 51371 [ 3] 0.0‐32.9 sec 1.55 MBytes 397 Kbits/sec
[ 5] 0.0‐32.8 sec 1.55 MBytes 398 Kbits/sec
repetidor:~#
sotomo:~# iperf ‐c 172.16.3.1
‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐
Client connecting to 172.16.3.1, TCP port 5001
TCP window size: 16.0 KByte (default)
‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐
[ 3] local 172.16.3.2 port 51370 connected with
172.16.3.1 port 5001
82

83. 8.1.3 Yagi‐Uda 700MHz
Se obtuvieron unos resultados mejores que la Yagi de 700MHz, de unos 5Mbps de rx y 1.5 de tx,
pero no tan buenos como las PowerStatio. Aún así, se decidió utilizar las Yagi en este enlace dado
que las prestaciones ya eran suficientes y reservar las Power para el enlace largo que requería
mejores características dada su mayor dificultad técnica.
Imagen 48 Captura de las pruebas
8.2. VELOCIDAD DE LA RED
Una vez instalada toda la red, se realizaron diversas pruebas de transmisión en distintos escenarios
para analizar la estabilidad de los enlaces, la calidad del señal y la capacidad total de la red. En este
sentido podemos estar muy satisfechos dado que la velocidad global de toda la red, desde
Pocohiuen bajo –el punto más alejado‐ hasta la municipalidad presenta una tasa de entre 1.5Mbps
y 2Mbps, un valor muy positivo y más teniendo en cuenta que la municipalidad ofrece una
velocidad de 1Mbps.
En conclusión, la red instalada podría soportar más de lo que ofrece la municipalidad. Por este
motivo ya se ha trabajado para que en un futuro la Municipalidad contrate más ancho de banda
para poder ofrecer mejores servicios con la misma red ya instalada.
pocohiuen bajo:˜# iperf -c 172.16.1.2 -d -i 1
------------------------------------------------------------
Server listening on TCP port 5001
TCP window size: 85.3 KByte (default)
------------------------------------------------------------
------------------------------------------------------------
Client connecting to 172.16.1.2, TCP port 5001
TCP window size: 16.0 KByte (default)
------------------------------------------------------------
[ 5] local 172.16.9.3 port 46317 connected with 172.16.1.2 port 5001
83

84. [ 5] 0.0- 1.0 sec 288 KBytes 2.36 Mbits/sec
[ 5] 1.0- 2.0 sec 240 KBytes 1.97 Mbits/sec
[ 5] 2.0- 3.0 sec 280 KBytes 2.29 Mbits/sec
[ 5] 3.0- 4.0 sec 160 KBytes 1.31 Mbits/sec
[ 5] 4.0- 5.0 sec 120 KBytes 983 Kbits/sec
[ 5] 5.0- 6.0 sec 216 KBytes 1.77 Mbits/sec
[ 5] 6.0- 7.0 sec 240 KBytes 1.97 Mbits/sec
[ 5] 7.0- 8.0 sec 224 KBytes 1.84 Mbits/sec
[ 5] 8.0- 9.0 sec 232 KBytes 1.90 Mbits/sec
[ 5] 9.0-10.0 sec 272 KBytes 2.23 Mbits/sec
[ 5] 0.0-10.0 sec 2.23 MBytes 1.86 Mbits/sec
pocohiuen bajo:˜#
8.3. MONITORIZACIÓN
En esta etapa del proyecto se consiguió hacer realidad uno de los principales objetivos: conseguir
saber el estado de la red implementada en cualquier lugar del mundo a cualquier hora.
Para llevar a cabo tal acción, es necesaria una IP pública, que conseguimos de municipalidad de Rio
Puelo, ya que disponía de cinco de ellas. Y el único equipo que necesita ser reconfigurado es el
Linksys de la municipalidad. El software del Linksys permite la utilización de una IP pública para
redireccionar los visitantes externos a una IP interna, en el caso de nuestra red se escogió la IP del
repetidor, pues es la más cercana a la municipalidad. Así, cuando uno se conecta a la red mediante
la IP pública, es redirigido al sistema operativo de la Soekris instalada en el repetidor.
Para ver el estado de la red, puede utilizarse la consola de Linux, entrando en la IP14 por SSH, o
utilizar el PuTTY (http://www.chiark.greenend.org.uk/~sgtatham/putty/) para Windows. Una vez se
ha accedido a la red, se puede ir accediendo al software de las diferentes Soekris mediante SSH.
8.4. RESULTADOS
En resumen, los resultados obtenidos de acuerdo con los objetivos iniciales son los siguientes:
 Implementación de un sistema de monitorización remoto que nos permite conocer el
estado de la red desde cualquier lugar con conexión a internet.
 Instalación de nuevas tecnologías, como las antenas Yagi de 700MHz y PowerStation
mejorando así las velocidades de transmisión y la calidad del señal recibido.
 Incorporación de una pizarra digital en LLaguepe como herramienta de interacción
tecnológica para favorecer la incorporación de la población local en las TICs
 Actualización del software de las Soekris con la nueva versión Voyage‐0.5.2 consiguiendo así
más estabilidad y fiabilidad.
14
Por motivos de seguridad no se muestra la IP pública, pues se puede acceder a toda la configuración de la red. Para ver
una demostración o para más información, póngase en contacto con los autores
84

85.
 Capacitación de profesores y alumnos para maximizar el aprovechamiento de la red
instalada y divulgar conocimientos de las TICs
 Contactos con el Consejo Municipal y otras entidades para difundir el proyecto y reforzar los
vínculos con la Municipalidad
 Cambio del enlace más largo entre Yates‐Cochamó a Yates‐Pucheguín, consiguiendo así
reducir la distancia en 7Km aprox.
 Realización de un inventario exhaustivo del material instalado en cada punto, su estado,
medidas de las torres, etc.
8.5. PERSPECTIVAS DE FUTURO
En esta etapa del proyecto se ha conseguido utilizar de forma eficaz la infraestructura desarrollada
los años anteriores, consiguiendo así estabilizar y robustecer la red. El gran objetivo cumplido ha
sido desarrollar el sistema de monitorización que nos permite conocer el estado de la red desde
cualquier punto a cualquier hora.
De cara a las próximas etapas, se puede estudiar la posibilidad de ampliar la red para dar acceso a
otras escuelas del Estuario de Reloncaví. Pero para eso se necesita que la Municipalidad amplíe el
ancho de banda contratado para no saturar la capacidad de la red. A demás, es necesario el
mantenimiento de las torres y otros elementos estructurales y continuar con la capacitación de
profesorado y alumnos.
85

86. 9. Conclusiones
Un proyecto es un esfuerzo para lograr un objetivo específico mediante una serie de actividades
interrelacionadas y la utilización eficiente de recursos y su objetivo es terminar el alcance sin
rebasar el presupuesto, en determinada fecha y con entera satisfacción de los beneficiarios.
Bajo este punto de vista se planeo y preparó un programa de trabajo para la ejecución del proyecto
NetCochamó cumpliendo así con el objetivo general de mejorar y ampliar la red de comunicaciones
entre diferentes poblaciones aisladas de la Comuna de Cochamó.
La planificación y preparación del programa de trabajo se realizo en un ambiente en el cual todos
los participantes se sintieron cómodos con el fin de lograr las metas más rápidamente. Uno
desgraciadamente no tiene el control sobre los factores que incluyen en el proyecto, lo único que
tiene es llevar a cabo la acción correctiva la cual propicia que el proyecto se lleve a cabo bajo unos
nuevos estándares de tiempo y condiciones.
Como es normal en los proyectos, no todo funciona correctamente, existen factores que provocan
retrasos, como la entrega de materiales, factores climatológicos, etc, además el resultado del
análisis final muestra que de haber tenido más conocimientos prácticos con respecto a las
tecnologías que se usan en este proyecto se podrían haber tomado otras iniciativas que podrían
haber ayudado a la culminación de las actividades previstas de una forma más satisfactoria, si es
que es posible, pues después de todo el despliegue que se hizo y de todos los percances que se
tuvo, el proyecto salió adelante y actualmente los alumnos de siete escuelas de una zona alejada de
Santiago, Cochamó, disfrutan de una conexión a internet, estable y robusta.
Y por último, ya para terminar, dicen que “después del regreso de un viaje uno tiene la sensación
de haberse hecho pequeñito y que el mundo se hizo más grande o que el mundo se hizo más
pequeño y uno se engrandeció, se puede decir que los cuatro estudiantes de la UPC, que viajaron a
Chile para cooperar en un proyecto de conectividad, se agrandaron pues la experiencia en todos los
sentidos fue muy enriquecedora.
Barcelona, 27 Octubre 2009
Bernat Palau, Jhuly Reynaga, Arnau Sardà, David Traveria
86

87. 10. Bibliografía
Fabricantes:
 Ubiquiti Networks, Inc. : www.ubnt.com
 Soekris Engineering : www.soekris.com
 Kingston: www.kingston.com
 Voyage: http://linux.voyage.hk/
Información General:
 www.andinismogea.cl/radio_transmisores.pdf
 www.wikipedia.com
 http://es.kioskea.net/contents/technologies/ethernet.php3
 http://antenared.com/2009/06/antena‐grilla/
 http://blogs.utpl.edu.ec/radiocomunicaciones/2009/06/09/286/
 http://jcoppens.com/ant/helix/index.php
 www.adslnet.es/index.php/2006/04/18/tarjetas‐minipci‐wireless/
 http://hwagm.elhacker.net/calculo/modificaciones.htm
 http://linux.voyage.hk/
 www.serverwatch.com/tutorials/article.php/3680216/Tip‐of‐the‐Trade‐Voyage‐Linux.htm
 www.webtutoriales.com/tutoriales/linux/comandos‐linux.23.html
 www.linuxtotal.com.mx/index.php?cont=info_admon_002
 www.hispazone.com/Articulo/55/Cable‐Coaxial.htm
 www.hispazone.com/Articulo/54/Cable‐de‐par‐trenzado.html
Webs relacionadas con el proyecto:
 www.proteinlab.cl
 http://www.youtube.com/user/netcochamo
 http://aucoopxile.blogspot.com
 http://aucoop.upc.es
 http://netcochamo.blogspot.com/
 http://electricidad.utem.cl/index.php/proyectos/show/id/2
 www.slideshare.net/cochamo/aspectos‐tcnicos‐proyecto‐net‐cocham
 www.utem.cl/agenda/ver_noticias.php?id=191
 www.slideshare.net/cochamo/cocham‐net
 www.youtube.com/watch?v=7WE‐mO8E‐BM
 http://netcochamo.blogspot.com/2008/08/segunda‐versin‐proyecto‐net‐
cocham_17.html
87
