Pliego de Prescripciones Técnicas
para la contratación de la elaboración de los
proyectos y la ejecución de las obras de despliegue de
de la Red ASTURCÓN en dieciséis poblaciones

Uno de Octubre de Dos Mil Nueve

Gestión de Infraestructuras Públicas de Telecomunicaciones del Principado de Asturias S.A. / C.I.F.: A-74177221
C/Fernández Capalleja 17, Bajo / 33011 Oviedo / Tfno.: 985 08 00 20 / Correo: correo@gitpa.es / Web: www.gitpa.es

Elaboración de los proyectos y ejecución de las obras de
despliegue de la Red ASTURCÓN en dieciséis poblaciones

Índice
1 INTRODUCCIÓN ................................................................................................................................................. 3
2 OBJETO DEL CONTRATO ................................................................................................................................... 4
3 ALCANCE DE LA LICITACIÓN ............................................................................................................................ 6
3.1 ELABORACIÓN DE LOS PROYECTOS DE CONSTRUCCIÓN ....................................................................... 6
3.2 REALIZACIÓN DE LAS OBRAS ................................................................................................................... 8

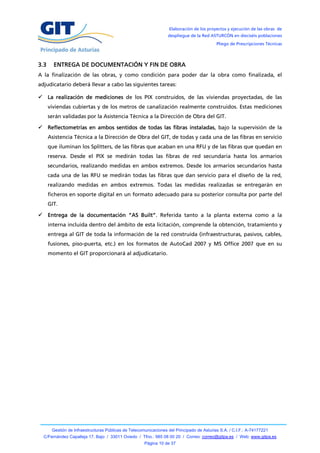

3.3 ENTREGA DE DOCUMENTACIÓN Y FIN DE OBRA .................................................................................. 10

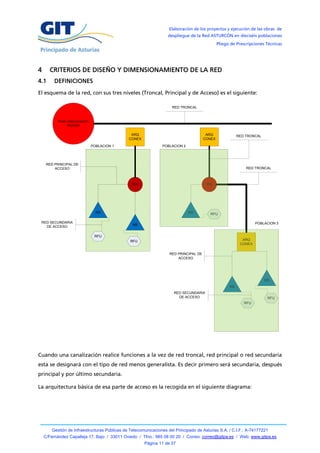

4 CRITERIOS DE DISEÑO Y DIMENSIONAMIENTO DE LA RED .......................................................................... 11
4.1 DEFINICIONES ....................................................................................................................................... 11
4.2 CRITERIOS DE DISEÑO.......................................................................................................................... 13
5 ESPECIFICACIONES TÉCNICAS ......................................................................................................................... 17
5.1 ESPECIFICACIONES DE LOS PIX ............................................................................................................ 17

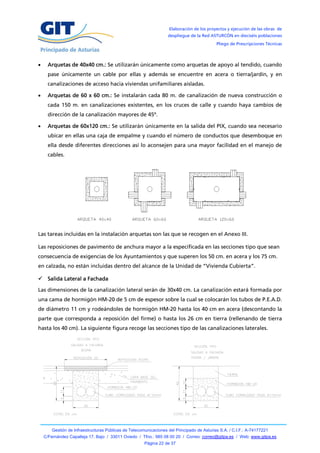

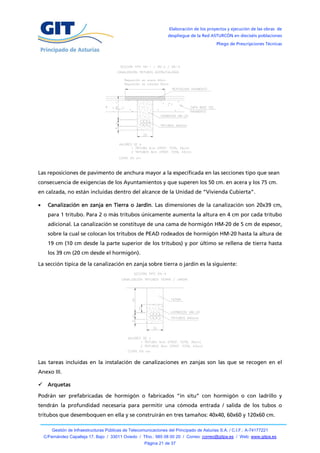

5.2 ESPECIFICACIONES DE LA OBRA CIVIL ................................................................................................ 20
5.3 ESPECIFICACIONES DE LOS MATERIALES DE OBRA CIVIL .................................................................. 23
5.4 ESPECIFICACIONES PARA EL TENDIDO DE CABLES............................................................................. 24

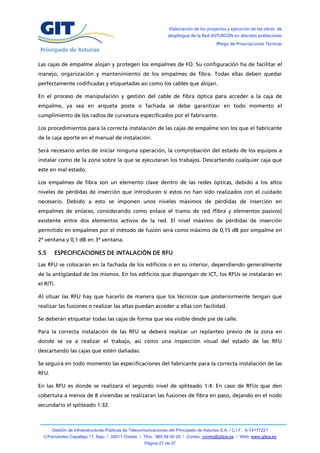

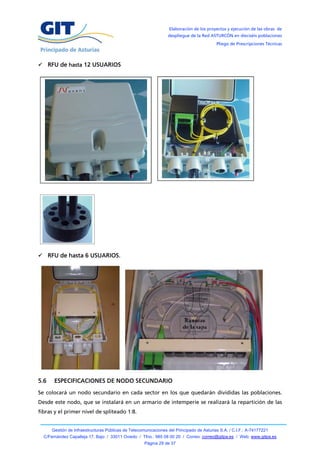

5.5 ESPECIFICACIONES DE INTALACIÓN DE RFU ...................................................................................... 27
5.6 ESPECIFICACIONES DE NODO SECUNDARIO ....................................................................................... 29

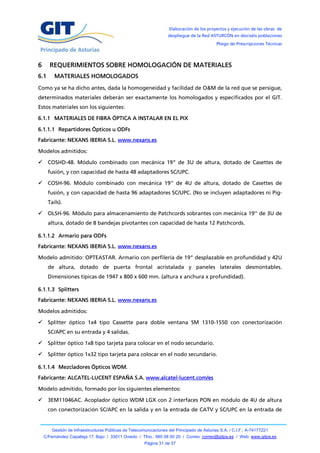

6 REQUERIMIENTOS SOBRE HOMOLOGACIÓN DE MATERIALES ..................................................................... 31
6.1 MATERIALES HOMOLOGADOS ........................................................................................................... 31
6.1.1 MATERIALES DE FIBRA ÓPTICA A INSTALAR EN EL PIX ....................................................... 31
6.1.2 MATERIALES AUXILIARES A INSTALAR EN EL PIX ................................................................ 32

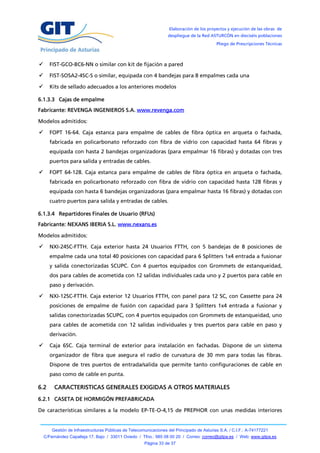

6.1.3 MATERIALES DE PLANTA EXTERNA ...................................................................................... 32
6.2 CARACTERISTICAS GENERALES EXIGIDAS A OTROS MATERIALES .................................................... 33
6.2.1 CASETA DE HORMIGÓN PREFABRICADA ............................................................................. 33
6.2.2 CABLES DE FIBRA ÓPTICA PARA PLANTA EXTERNA ............................................................ 34
6.2.3 PIG–TAILS, PATCH CORDS Y ADAPTADORES ....................................................................... 34
6.2.4 BATERÍAS ............................................................................................................................... 34
6.2.5 RECTIFICADORES.................................................................................................................... 34
7 LEGISLACION Y NORMATIVA APLICABLE. ..................................................................................................... 34
7.1 LEGISLACIÓN GENERAL ....................................................................................................................... 34
7.2 ESTÁNDARES Y REFERENCIAS ............................................................................................................. 35
7.3 NORMATIVA PARTICULAR .................................................................................................................. 36
8 ANEXOS ........................................................................................................................................................... 37

ANEXOS

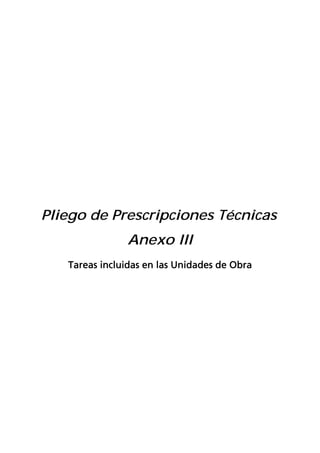

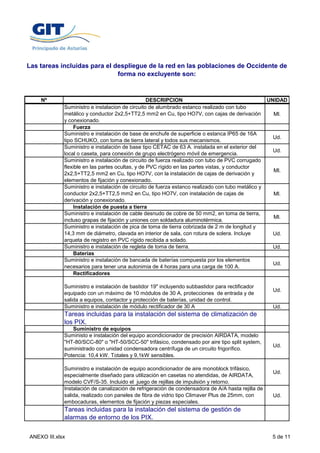

ANEXOS I AL IV

Página 2 de 37

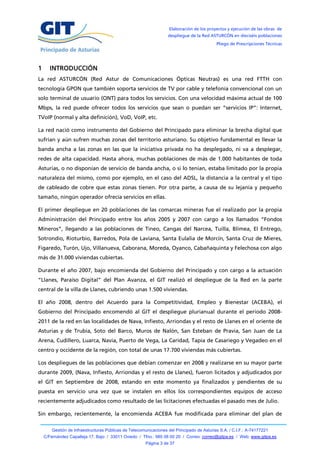

1 INTRODUCCIÓN
La red ASTURCÓN (Red Astur de Comunicaciones Ópticas Neutras) es una red FTTH con
tecnología GPON que también soporta servicios de TV por cable y telefonía convencional con un
solo terminal de usuario (ONT) para todos los servicios. Con una velocidad máxima actual de 100
Mbps, la red puede ofrecer todos los servicios que sean o puedan ser “servicios IP”: Internet,
TVoIP (normal y alta definición), VoD, VoIP, etc.

La red nació como instrumento del Gobierno del Principado para eliminar la brecha digital que
sufrían y aún sufren muchas zonas del territorio asturiano. Su objetivo fundamental es llevar la
banda ancha a las zonas en las que la iniciativa privada no ha desplegado, ni va a desplegar,
redes de alta capacidad. Hasta ahora, muchas poblaciones de más de 1.000 habitantes de toda
Asturias, o no disponían de servicio de banda ancha, o si lo tenían, estaba limitado por la propia
naturaleza del mismo, como por ejemplo, en el caso del ADSL, la distancia a la central y el tipo
de cableado de cobre que estas zonas tienen. Por otra parte, a causa de su lejanía y pequeño
tamaño, ningún operador ofrecía servicios en ellas.

El primer despliegue en 20 poblaciones de las comarcas mineras fue el realizado por la propia
Administración del Principado entre los años 2005 y 2007 con cargo a los llamados “Fondos
Mineros”, llegando a las poblaciones de Tineo, Cangas del Narcea, Tuilla, Blimea, El Entrego,
Sotrondio, Rioturbio, Barredos, Pola de Laviana, Santa Eulalia de Morcín, Santa Cruz de Mieres,
Figaredo, Turón, Ujo, Villanueva, Caborana, Moreda, Oyanco, Cabañaquinta y Felechosa con algo
más de 31.000 viviendas cubiertas.

Durante el año 2007, bajo encomienda del Gobierno del Principado y con cargo a la actuación
“Llanes, Paraíso Digital” del Plan Avanza, el GIT realizó el despliegue de la Red en la parte
central de la villa de Llanes, cubriendo unas 1.500 viviendas.

El año 2008, dentro del Acuerdo para la Competitividad, Empleo y Bienestar (ACEBA), el
Gobierno del Principado encomendó al GIT el despliegue plurianual durante el periodo 2008-
2011 de la red en las localidades de Nava, Infiesto, Arriondas y el resto de Llanes en el oriente de
Asturias y de Trubia, Soto del Barco, Muros de Nalón, San Esteban de Pravia, San Juan de La
Arena, Cudillero, Luarca, Navia, Puerto de Vega, La Caridad, Tapia de Casariego y Vegadeo en el
centro y occidente de la región, con total de unas 17.700 viviendas más cubiertas.

Los despliegues de las poblaciones que debían comenzar en 2008 y realizarse en su mayor parte
durante 2009, (Nava, Infiesto, Arriondas y el resto de Llanes), fueron licitados y adjudicados por
el GIT en Septiembre de 2008, estando en este momento ya finalizados y pendientes de su
puesta en servicio una vez que se instalen en ellos los correspondientes equipos de acceso
recientemente adjudicados como resultado de las licitaciones efectuadas el pasado mes de Julio.

Sin embargo, recientemente, la encomienda ACEBA fue modificada para eliminar del plan de

Página 3 de 37

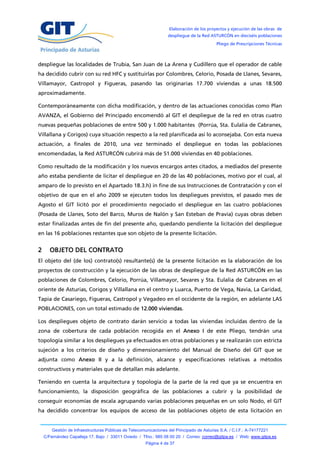

despliegue las localidades de Trubia, San Juan de La Arena y Cudillero que el operador de cable
ha decidido cubrir con su red HFC y sustituirlas por Colombres, Celorio, Posada de Llanes, Sevares,
Villamayor, Castropol y Figueras, pasando las originarias 17.700 viviendas a unas 18.500
aproximadamente.

Contemporáneamente con dicha modificación, y dentro de las actuaciones conocidas como Plan
AVANZA, el Gobierno del Principado encomendó al GIT el despliegue de la red en otras cuatro
nuevas pequeñas poblaciones de entre 500 y 1.000 habitantes (Porrúa, Sta. Eulalia de Cabranes,
Villallana y Corigos) cuya situación respecto a la red planificada así lo aconsejaba. Con esta nueva
actuación, a finales de 2010, una vez terminado el despliegue en todas las poblaciones
encomendadas, la Red ASTURCÓN cubrirá más de 51.000 viviendas en 40 poblaciones.

Como resultado de la modificación y los nuevos encargos antes citados, a mediados del presente
año estaba pendiente de licitar el despliegue en 20 de las 40 poblaciones, motivo por el cual, al
amparo de lo previsto en el Apartado 18.3.h) in fine de sus Instrucciones de Contratación y con el
objetivo de que en el año 2009 se ejecuten todos los despliegues previstos, el pasado mes de
Agosto el GIT licitó por el procedimiento negociado el despliegue en las cuatro poblaciones
(Posada de Llanes, Soto del Barco, Muros de Nalón y San Esteban de Pravia) cuyas obras deben
estar finalizadas antes de fin del presente año, quedando pendiente la licitación del despliegue
en las 16 poblaciones restantes que son objeto de la presente licitación.

2 OBJETO DEL CONTRATO
El objeto del (de los) contrato(s) resultante(s) de la presente licitación es la elaboración de los
proyectos de construcción y la ejecución de las obras de despliegue de la Red ASTURCÓN en las
poblaciones de Colombres, Celorio, Porrúa, Villamayor, Sevares y Sta. Eulalia de Cabranes en el
oriente de Asturias, Corigos y Villallana en el centro y Luarca, Puerto de Vega, Navia, La Caridad,
Tapia de Casariego, Figueras, Castropol y Vegadeo en el occidente de la región, en adelante LAS
POBLACIONES, con un total estimado de 12.000 viviendas.

Los despliegues objeto de contrato darán servicio a todas las viviendas incluidas dentro de la

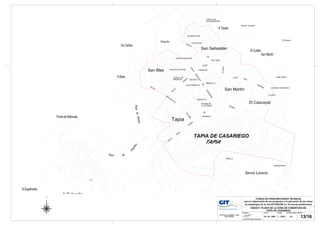

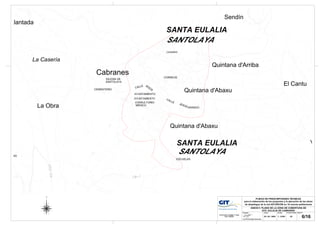

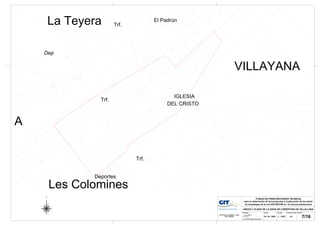

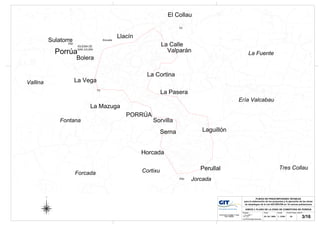

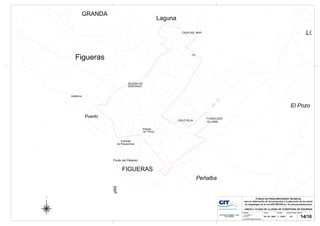

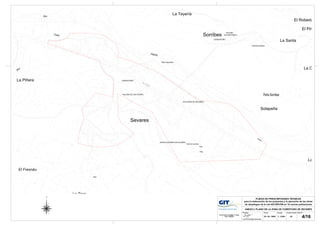

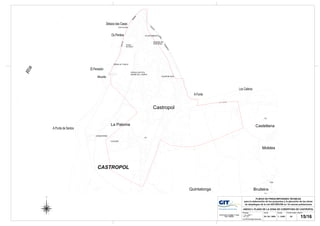

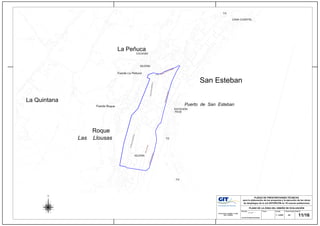

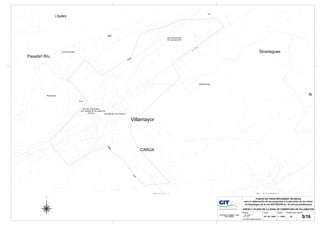

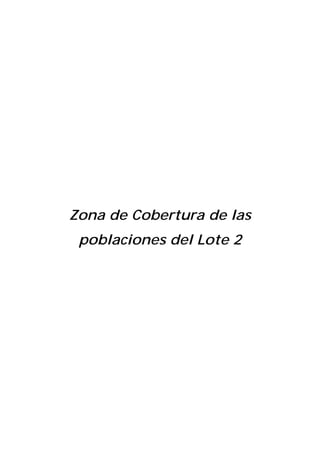

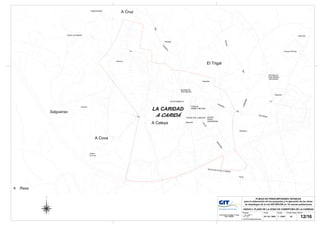

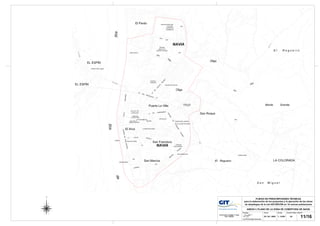

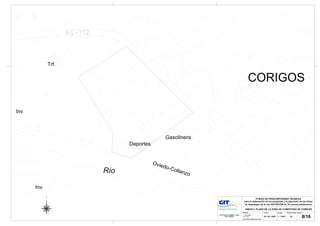

zona de cobertura de cada población recogida en el Anexo I de este Pliego, tendrán una
topología similar a los despliegues ya efectuados en otras poblaciones y se realizarán con estricta
sujeción a los criterios de diseño y dimensionamiento del Manual de Diseño del GIT que se
adjunta como Anexo II y a la definición, alcance y especificaciones relativas a métodos
constructivos y materiales que de detallan más adelante.

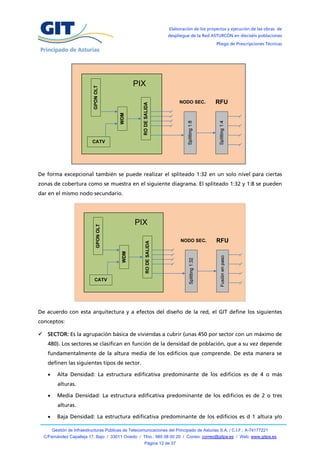

Teniendo en cuenta la arquitectura y topología de la parte de la red que ya se encuentra en
funcionamiento, la disposición geográfica de las poblaciones a cubrir y la posibilidad de
conseguir economías de escala agrupando varias poblaciones pequeñas en un solo Nodo, el GIT
ha decidido concentrar los equipos de acceso de las poblaciones objeto de esta licitación en

Página 4 de 37

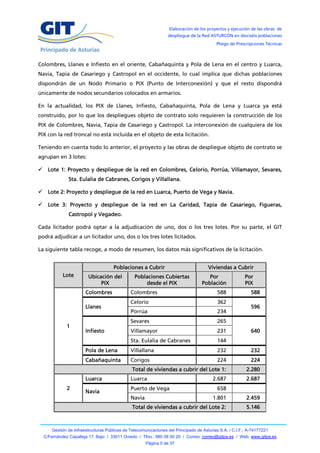

Colombres, Llanes e Infiesto en el oriente, Cabañaquinta y Pola de Lena en el centro y Luarca,
Navia, Tapia de Casariego y Castropol en el occidente, lo cual implica que dichas poblaciones
dispondrán de un Nodo Primario o PIX (Punto de Interconexión) y que el resto dispondrá
únicamente de nodos secundarios colocados en armarios.

En la actualidad, los PIX de Llanes, Infiesto, Cabañaquinta, Pola de Lena y Luarca ya está
construido, por lo que los despliegues objeto de contrato solo requieren la construcción de los
PIX de Colombres, Navia, Tapia de Casariego y Castropol. La interconexión de cualquiera de los
PIX con la red troncal no está incluida en el objeto de esta licitación.

Teniendo en cuenta todo lo anterior, el proyecto y las obras de despliegue objeto de contrato se
agrupan en 3 lotes:

 Lote 1: Proyecto y despliegue de la red en Colombres, Celorio, Porrúa, Villamayor, Sevares,
Sta. Eulalia de Cabranes, Corigos y Villallana.

 Lote 2: Proyecto y despliegue de la red en Luarca, Puerto de Vega y Navia.

 Lote 3: Proyecto y despliegue de la red en La Caridad, Tapia de Casariego, Figueras,
Castropol y Vegadeo.

Cada licitador podrá optar a la adjudicación de uno, dos o los tres lotes. Por su parte, el GIT
podrá adjudicar a un licitador uno, dos o los tres lotes licitados.

La siguiente tabla recoge, a modo de resumen, los datos más significativos de la licitación.

Poblaciones a Cubrir Viviendas a Cubrir
Lote Ubicación del Poblaciones Cubiertas Por Por
PIX desde el PIX Población PIX
Colombres Colombres 588 588
Celorio 362
Llanes 596
Porrúa 234
Sevares 265
1
Infiesto Villamayor 231 640
Sta. Eulalia de Cabranes 144
Pola de Lena Villallana 232 232
Cabañaquinta Corigos 224 224
Total de viviendas a cubrir del Lote 1: 2.280
Luarca Luarca 2.687 2.687
2 Puerto de Vega 658
Navia
Navia 1.801 2.459

Página 5 de 37

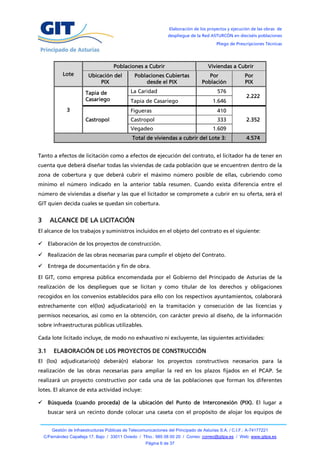

Poblaciones a Cubrir Viviendas a Cubrir
Lote Ubicación del Poblaciones Cubiertas Por Por
PIX desde el PIX Población PIX

Tapia de La Caridad 576
2.222
Casariego Tapia de Casariego 1.646
3 Figueras 410
Castropol Castropol 333 2.352
Vegadeo 1.609

Tanto a efectos de licitación como a efectos de ejecución del contrato, el licitador ha de tener en
cuenta que deberá diseñar todas las viviendas de cada población que se encuentren dentro de la
zona de cobertura y que deberá cubrir el máximo número posible de ellas, cubriendo como
mínimo el número indicado en la anterior tabla resumen. Cuando exista diferencia entre el
número de viviendas a diseñar y las que el licitador se compromete a cubrir en su oferta, será el
GIT quien decida cuales se quedan sin cobertura.

3 ALCANCE DE LA LICITACIÓN
El alcance de los trabajos y suministros incluidos en el objeto del contrato es el siguiente:

 Elaboración de los proyectos de construcción.

 Realización de las obras necesarias para cumplir el objeto del Contrato.

 Entrega de documentación y fin de obra.

El GIT, como empresa pública encomendada por el Gobierno del Principado de Asturias de la
realización de los despliegues que se licitan y como titular de los derechos y obligaciones
recogidos en los convenios establecidos para ello con los respectivos ayuntamientos, colaborará
estrechamente con el(los) adjudicatario(s) en la tramitación y consecución de las licencias y
permisos necesarios, así como en la obtención, con carácter previo al diseño, de la información
sobre infraestructuras públicas utilizables.

Cada lote licitado incluye, de modo no exhaustivo ni excluyente, las siguientes actividades:

3.1 ELABORACIÓN DE LOS PROYECTOS DE CONSTRUCCIÓN
El (los) adjudicatario(s) deberá(n) elaborar los proyectos constructivos necesarios para la
realización de las obras necesarias para ampliar la red en los plazos fijados en el PCAP. Se
realizará un proyecto constructivo por cada una de las poblaciones que forman los diferentes
lotes. El alcance de esta actividad incluye:

 Búsqueda (cuando proceda) de la ubicación del Punto de Interconexión (PIX). El lugar a
buscar será un recinto donde colocar una caseta con el propósito de alojar los equipos de

Página 6 de 37


telecomunicaciones. En la tarea de búsqueda, el adjudicatario contará con la decidida ayuda
del GIT y la colaboración de los correspondientes Ayuntamientos. A esta tarea de búsqueda
le será de aplicación lo indicado en el siguiente punto acerca de la gestión de las
autorizaciones, permisos o licencias.

 Redacción, visado y tramitación del proyecto ejecutable. Confección del proyecto constructivo
de despliegue de red, incluido el punto de interconexión (PIX) en las poblaciones en las que lo
haya. Las tareas incluidas son:

 Toma de datos en campo.

 Realización de todas las gestiones necesarias con los organismos afectados por la
construcción de la red de despliegue de fibra, para la obtención de las autorizaciones
para la construcción de la red de acceso y del local de punto de interconexión, incluso el
pago de tasas municipales que no sean de la exclusiva responsabilidad del promotor.

 Definición de la solución de despliegue de red.

 Realización del diseño y los cálculos de dimensionado de la red.

 Redacción, confección y entrega del proyecto con los formatos (papel, electrónico) y
procedimientos fijados por el GIT.

Todo ello conforme al manual de diseño del GIT. Destacar que están incluidas además todas
las tareas asociadas a la consecución de los permisos de paso por fachadas si fuesen
necesarios, la confección del presupuesto de obra completo y el estudio de seguridad y salud
adecuado al trabajo a realizar, y demás tareas y medios que puedan ser necesarias para
confeccionar el proyecto constructivo ( catas, geo-radar, cálculos especiales, estructurales, ... ).

El proyecto deberá recoger el diseño de red previamente aprobado por el Director de
Proyecto y Obra del GIT.

La entrega del proyecto constructivo estará dividida en dos fases:

 La primera fase recogerá la ubicación y construcción, cuando proceda, del punto de
interconexión, la ubicación de los armarios para la colocación de los nodos secundarios,
el trazado de la obra civil necesaria para realizar el despliegue de la red de acceso, (no
incluidos los accesos a fachada), el trazado de la canalización existente que se
aprovechará para el tendido del cable de FO, así como un presupuesto detallado de esta
parte de la obra. Las unidades de obra, así como los precios unitarios que se utilizaran
para realizar este presupuesto, serán todas aquellas necesarias que recojan las tareas
para realizar los trabajos descritos al inicio del párrafo. Estas unidades de obra no se
utilizarán para el pago de los trabajos realizados a los futuros adjudicatarios. Este avance
de proyecto será el que se entregue a los diferentes organismos afectados por la
construcción de la red de acceso y que servirá para realizar las peticiones de las
solicitudes de las licencias y de los permisos correspondientes.

Página 7 de 37

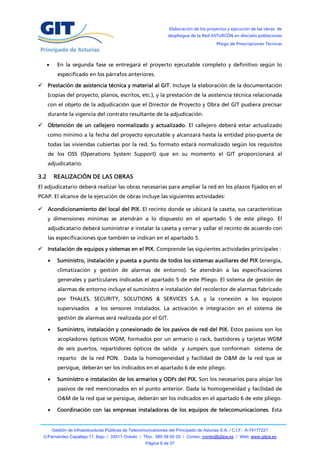

 En la segunda fase se entregará el proyecto ejecutable completo y definitivo según lo
especificado en los párrafos anteriores.

 Prestación de asistencia técnica y material al GIT. Incluye la elaboración de la documentación
(copias del proyecto, planos, escritos, etc.), y la prestación de la asistencia técnica relacionada
con el objeto de la adjudicación que el Director de Proyecto y Obra del GIT pudiera precisar
durante la vigencia del contrato resultante de la adjudicación.

 Obtención de un callejero normalizado y actualizado. El callejero deberá estar actualizado
como mínimo a la fecha del proyecto ejecutable y alcanzará hasta la entidad piso-puerta de
todas las viviendas cubiertas por la red. Su formato estará normalizado según los requisitos
de los OSS (Operations System Support) que en su momento el GIT proporcionará al
adjudicatario.

3.2 REALIZACIÓN DE LAS OBRAS
El adjudicatario deberá realizar las obras necesarias para ampliar la red en los plazos fijados en el
PCAP. El alcance de la ejecución de obras incluye las siguientes actividades:

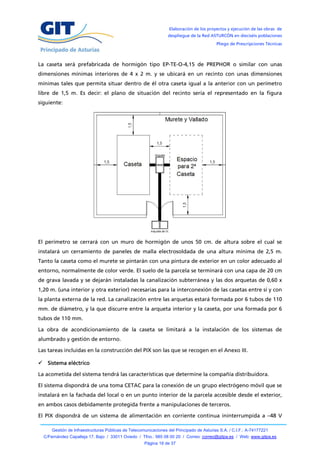

 Acondicionamiento del local del PIX. El recinto donde se ubicará la caseta, sus características
y dimensiones mínimas se atendrán a lo dispuesto en el apartado 5 de este pliego. El
adjudicatario deberá suministrar e instalar la caseta y cerrar y vallar el recinto de acuerdo con
las especificaciones que también se indican en el apartado 5.

 Instalación de equipos y sistemas en el PIX. Comprende las siguientes actividades principales :

 Suministro, instalación y puesta a punto de todos los sistemas auxiliares del PIX (energía,
climatización y gestión de alarmas de entorno). Se atendrán a las especificaciones
generales y particulares indicadas el apartado 5 de este Pliego. El sistema de gestión de
alarmas de entorno incluye el suministro e instalación del recolector de alarmas fabricado
por THALES, SECURITY, SOLUTIONS & SERVICES S.A. y la conexión a los equipos
supervisados a los sensores instalados. La activación e integración en el sistema de
gestión de alarmas será realizada por el GIT.

 Suministro, instalación y conexionado de los pasivos de red del PIX. Estos pasivos son los
acopladores ópticos WDM, formados por un armario o rack, bastidores y tarjetas WDM
de seis puertos, repartidores ópticos de salida y Jumpers que conforman sistema de
reparto de la red PON. Dada la homogeneidad y facilidad de O&M de la red que se
persigue, deberán ser los indicados en el apartado 6 de este pliego.

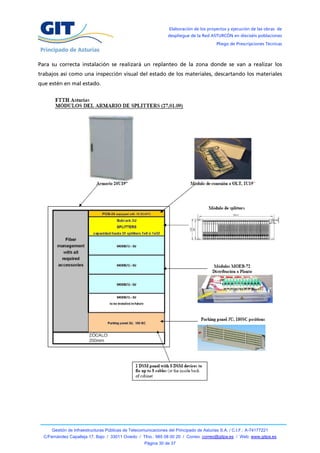

 Suministro e instalación de los armarios y ODFs del PIX. Son los necesarios para alojar los
pasivos de red mencionados en el punto anterior. Dada la homogeneidad y facilidad de
O&M de la red que se persigue, deberán ser los indicados en el apartado 6 de este pliego.

 Coordinación con las empresas instaladoras de los equipos de telecomunicaciones. Esta

Página 8 de 37

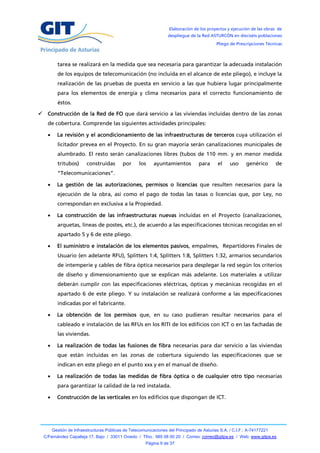

tarea se realizará en la medida que sea necesaria para garantizar la adecuada instalación
de los equipos de telecomunicación (no incluida en el alcance de este pliego), e incluye la
realización de las pruebas de puesta en servicio a las que hubiera lugar principalmente
para los elementos de energía y clima necesarios para el correcto funcionamiento de
éstos.

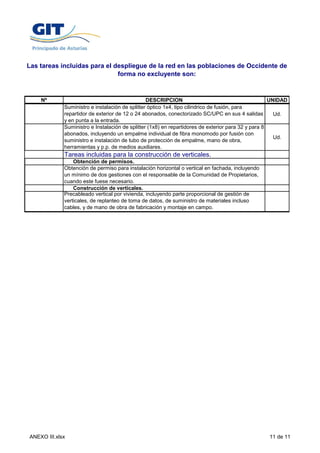

 Construcción de la Red de FO que dará servicio a las viviendas incluidas dentro de las zonas
de cobertura. Comprende las siguientes actividades principales:

 La revisión y el acondicionamiento de las infraestructuras de terceros cuya utilización el
licitador prevea en el Proyecto. En su gran mayoría serán canalizaciones municipales de
alumbrado. El resto serán canalizaciones libres (tubos de 110 mm. y en menor medida
tritubos) construidas por los ayuntamientos para el uso genérico de
“Telecomunicaciones”.

 La gestión de las autorizaciones, permisos o licencias que resulten necesarios para la
ejecución de la obra, así como el pago de todas las tasas o licencias que, por Ley, no
correspondan en exclusiva a la Propiedad.

 La construcción de las infraestructuras nuevas incluidas en el Proyecto (canalizaciones,
arquetas, líneas de postes, etc.), de acuerdo a las especificaciones técnicas recogidas en el
apartado 5 y 6 de este pliego.

 El suministro e instalación de los elementos pasivos, empalmes, Repartidores Finales de
Usuario (en adelante RFU), Splitters 1:4, Splitters 1:8, Splitters 1:32, armarios secundarios
de intemperie y cables de fibra óptica necesarios para desplegar la red según los criterios
de diseño y dimensionamiento que se explican más adelante. Los materiales a utilizar
deberán cumplir con las especificaciones eléctricas, ópticas y mecánicas recogidas en el
apartado 6 de este pliego. Y su instalación se realizará conforme a las especificaciones
indicadas por el fabricante.

 La obtención de los permisos que, en su caso pudieran resultar necesarios para el
cableado e instalación de las RFUs en los RITI de los edificios con ICT o en las fachadas de
las viviendas.

 La realización de todas las fusiones de fibra necesarias para dar servicio a las viviendas
que están incluidas en las zonas de cobertura siguiendo las especificaciones que se
indican en este pliego en el punto xxx y en el manual de diseño.

 La realización de todas las medidas de fibra óptica o de cualquier otro tipo necesarias
para garantizar la calidad de la red instalada.

 Construcción de las verticales en los edificios que dispongan de ICT.

Página 9 de 37


3.3 ENTREGA DE DOCUMENTACIÓN Y FIN DE OBRA
A la finalización de las obras, y como condición para poder dar la obra como finalizada, el
adjudicatario deberá llevar a cabo las siguientes tareas:

 La realización de mediciones de los PIX construidos, de las viviendas proyectadas, de las
viviendas cubiertas y de los metros de canalización realmente construidos. Estas mediciones
serán validadas por la Asistencia Técnica a la Dirección de Obra del GIT.

 Reflectometrías en ambos sentidos de todas las fibras instaladas, bajo la supervisión de la
Asistencia Técnica a la Dirección de Obra del GIT, de todas y cada una de las fibras en servicio
que iluminan los Splitters, de las fibras que acaban en una RFU y de las fibras que quedan en
reserva. Desde el PIX se medirán todas las fibras de red secundaria hasta los armarios
secundarios, realizando medidas en ambos extremos. Desde los armarios secundarios hasta
cada una de las RFU se medirán todas las fibras que dan servicio para el diseño de la red,
realizando medidas en ambos extremos. Todas las medidas realizadas se entregarán en
ficheros en soporte digital en un formato adecuado para su posterior consulta por parte del
GIT.

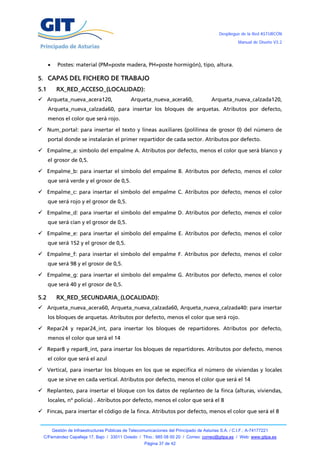

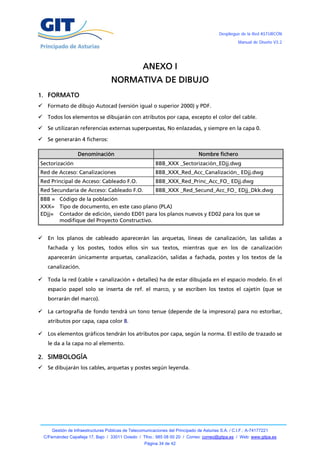

 Entrega de la documentación “AS Built”. Referida tanto a la planta externa como a la
interna incluida dentro del ámbito de esta licitación, comprende la obtención, tratamiento y
entrega al GIT de toda la información de la red construida (infraestructuras, pasivos, cables,
fusiones, piso-puerta, etc.) en los formatos de AutoCad 2007 y MS Office 2007 que en su
momento el GIT proporcionará al adjudicatario.

Página 10 de 37


4 CRITERIOS DE DISEÑO Y DIMENSIONAMIENTO DE LA RED
4.1 DEFINICIONES
El esquema de la red, con sus tres niveles (Troncal, Principal y de Acceso) es el siguiente:

RED TRONCAL

Nodo Interconexion
ROCES

ARQ ARQ RED TRONCAL
CONEX CONEX

POBLACION 1 POBLACION 2

RED PRINCIPAL DE
ACCESO RED TRONCAL

PIX PIX

NS NS RFU

RED SECUNDARIA POBLACION 3
NS
DE ACCESO

RFU
RFU ARQ
CONEX

RED PRINCIPAL DE
ACCESO

NS
NS
RED SECUNDARIA
DE ACCESO RFU
RFU

Cuando una canalización realice funciones a la vez de red troncal, red principal o red secundaria
esta se designará con el tipo de red menos generalista. Es decir primero será secundaria, después
principal y por último secundaria.

La arquitectura básica de esa parte de acceso es la recogida en el siguiente diagrama:

Página 11 de 37


PIX

NODO SEC. RFU

CATV

De forma excepcional también se puede realizar el spliteado 1:32 en un solo nivel para ciertas
zonas de cobertura como se muestra en el siguiente diagrama. El spliteado 1:32 y 1:8 se pueden
dar en el mismo nodo secundario.

De acuerdo con esta arquitectura y a efectos del diseño de la red, el GIT define los siguientes
conceptos:

 SECTOR: Es la agrupación básica de viviendas a cubrir (unas 450 por sector con un máximo de
480). Los sectores se clasifican en función de la densidad de población, que a su vez depende
fundamentalmente de la altura media de los edificios que comprende. De esta manera se
definen las siguientes tipos de sector.

 Alta Densidad: La estructura edificativa predominante de los edificios es de 4 o más
alturas.

 Media Densidad: La estructura edificativa predominante de los edificios es de 2 o tres
alturas.

 Baja Densidad: La estructura edificativa predominante de los edificios es d 1 altura y/o

Página 12 de 37

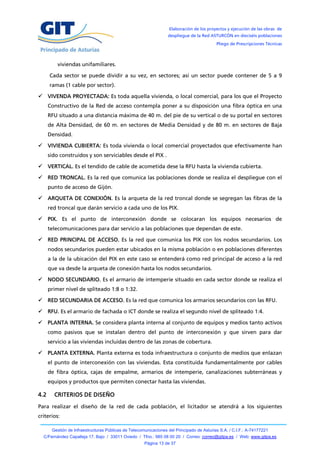

viviendas unifamiliares.

Cada sector se puede dividir a su vez, en sectores; así un sector puede contener de 5 a 9
ramas (1 cable por sector).

 VIVENDA PROYECTADA: Es toda aquella vivienda, o local comercial, para los que el Proyecto
Constructivo de la Red de acceso contempla poner a su disposición una fibra óptica en una
RFU situado a una distancia máxima de 40 m. del pie de su vertical o de su portal en sectores
de Alta Densidad, de 60 m. en sectores de Media Densidad y de 80 m. en sectores de Baja
Densidad.

 VIVIENDA CUBIERTA: Es toda vivienda o local comercial proyectados que efectivamente han
sido construidos y son serviciables desde el PIX .

 VERTICAL. Es el tendido de cable de acometida dese la RFU hasta la vivienda cubierta.

 RED TRONCAL. Es la red que comunica las poblaciones donde se realiza el despliegue con el
punto de acceso de Gijón.

 ARQUETA DE CONEXIÓN. Es la arqueta de la red troncal donde se segregan las fibras de la
red troncal que darán servicio a cada uno de los PIX.

 PIX. Es el punto de interconexión donde se colocaran los equipos necesarios de
telecomunicaciones para dar servicio a las poblaciones que dependan de este.

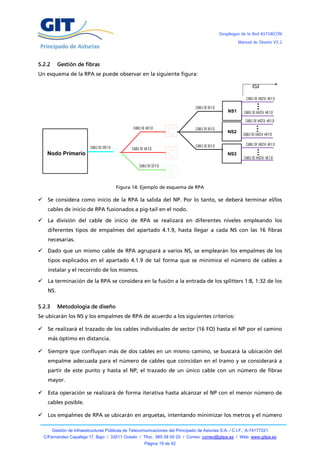

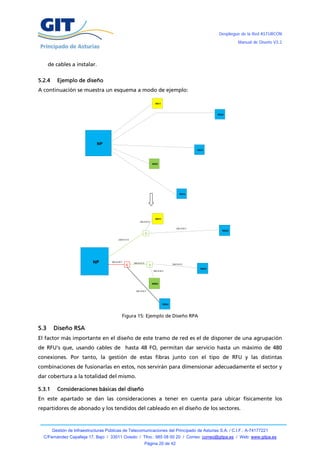

 RED PRINCIPAL DE ACCESO. Es la red que comunica los PIX con los nodos secundarios. Los
nodos secundarios pueden estar ubicados en la misma población o en poblaciones diferentes
a la de la ubicación del PIX en este caso se entenderá como red principal de acceso a la red
que va desde la arqueta de conexión hasta los nodos secundarios.

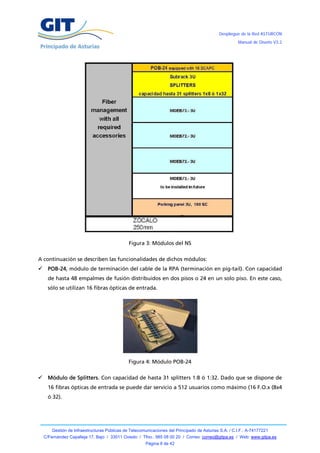

 NODO SECUNDARIO. Es el armario de intemperie situado en cada sector donde se realiza el
primer nivel de spliteado 1:8 o 1:32.

 RED SECUNDARIA DE ACCESO. Es la red que comunica los armarios secundarios con las RFU.

 RFU. Es el armario de fachada o ICT donde se realiza el segundo nivel de spliteado 1:4.

 PLANTA INTERNA. Se considera planta interna al conjunto de equipos y medios tanto activos
como pasivos que se instalan dentro del punto de interconexión y que sirven para dar
servicio a las viviendas incluidas dentro de las zonas de cobertura.

 PLANTA EXTERNA. Planta externa es toda infraestructura o conjunto de medios que enlazan
el punto de interconexión con las viviendas. Esta constituida fundamentalmente por cables
de fibra óptica, cajas de empalme, armarios de intemperie, canalizaciones subterráneas y
equipos y productos que permiten conectar hasta las viviendas.

4.2 CRITERIOS DE DISEÑO
Para realizar el diseño de la red de cada población, el licitador se atendrá a los siguientes
criterios:

Página 13 de 37

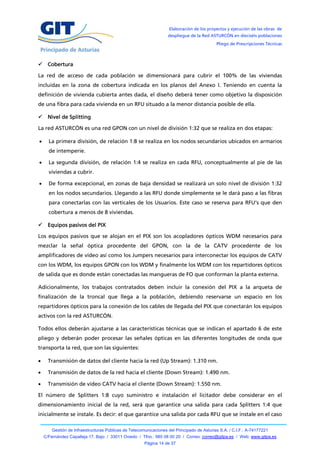

 Cobertura

La red de acceso de cada población se dimensionará para cubrir el 100% de las viviendas
incluidas en la zona de cobertura indicada en los planos del Anexo I. Teniendo en cuenta la
definición de vivienda cubierta antes dada, el diseño deberá tener como objetivo la disposición
de una fibra para cada vivienda en un RFU situado a la menor distancia posible de ella.

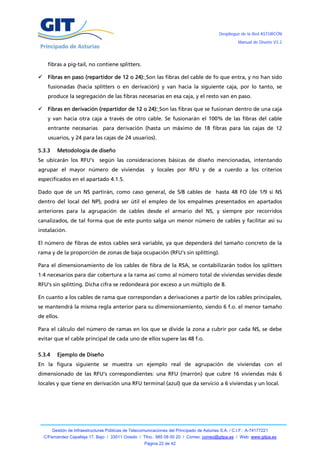

 Nivel de Splitting

La red ASTURCÓN es una red GPON con un nivel de división 1:32 que se realiza en dos etapas:

 La primera división, de relación 1:8 se realiza en los nodos secundarios ubicados en armarios
de intemperie.

 La segunda división, de relación 1:4 se realiza en cada RFU, conceptualmente al pie de las
viviendas a cubrir.

 De forma excepcional, en zonas de baja densidad se realizará un solo nivel de división 1:32
en los nodos secundarios. Llegando a las RFU donde simplemente se le dará paso a las fibras
para conectarlas con las verticales de los Usuarios. Este caso se reserva para RFU’s que den
cobertura a menos de 8 viviendas.

 Equipos pasivos del PIX

Los equipos pasivos que se alojan en el PIX son los acopladores ópticos WDM necesarios para
mezclar la señal óptica procedente del GPON, con la de la CATV procedente de los
amplificadores de vídeo así como los Jumpers necesarios para interconectar los equipos de CATV
con los WDM, los equipos GPON con los WDM y finalmente los WDM con los repartidores ópticos
de salida que es donde están conectadas las mangueras de FO que conforman la planta externa.

Adicionalmente, los trabajos contratados deben incluir la conexión del PIX a la arqueta de
finalización de la troncal que llega a la población, debiendo reservarse un espacio en los
repartidores ópticos para la conexión de los cables de llegada del PIX que conectarán los equipos
activos con la red ASTURCÓN.

Todos ellos deberán ajustarse a las características técnicas que se indican el apartado 6 de este
pliego y deberán poder procesar las señales ópticas en las diferentes longitudes de onda que
transporta la red, que son las siguientes:

 Transmisión de datos del cliente hacia la red (Up Stream): 1.310 nm.

 Transmisión de datos de la red hacia el cliente (Down Stream): 1.490 nm.

 Transmisión de vídeo CATV hacia el cliente (Down Stream): 1.550 nm.

El número de Splitters 1:8 cuyo suministro e instalación el licitador debe considerar en el
dimensionamiento inicial de la red, será que garantice una salida para cada Splitters 1:4 que
inicialmente se instale. Es decir: el que garantice una salida por cada RFU que se instale en el caso

Página 14 de 37

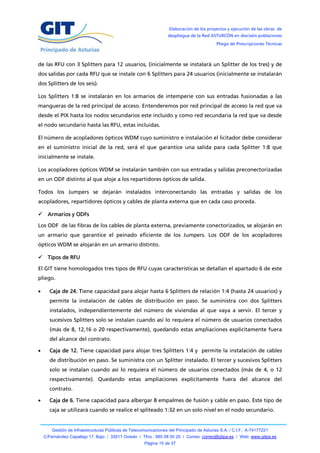

de las RFU con 3 Splitters para 12 usuarios, (inicialmente se instalará un Splitter de los tres) y de
dos salidas por cada RFU que se instale con 6 Splitters para 24 usuarios (inicialmente se instalarán
dos Splitters de los seis).

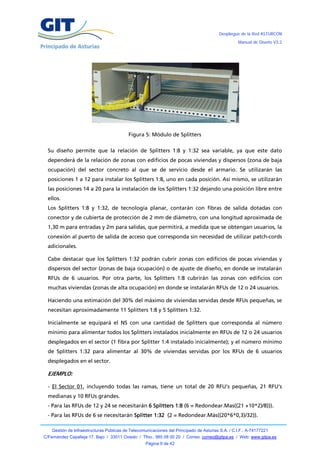

Los Splitters 1:8 se instalarán en los armarios de intemperie con sus entradas fusionadas a las
mangueras de la red principal de acceso. Entenderemos por red principal de acceso la red que va
desde el PIX hasta los nodos secundarios este incluido y como red secundaria la red que va desde
el nodo secundario hasta las RFU, estas incluidas.

El número de acopladores ópticos WDM cuyo suministro e instalación el licitador debe considerar
en el suministro inicial de la red, será el que garantice una salida para cada Splitter 1:8 que
inicialmente se instale.

Los acopladores ópticos WDM se instalarán también con sus entradas y salidas preconectorizadas
en un ODF distinto al que aloje a los repartidores ópticos de salida.

Todos los Jumpers se dejarán instalados interconectando las entradas y salidas de los
acopladores, repartidores ópticos y cables de planta externa que en cada caso proceda.

 Armarios y ODFs

Los ODF de las fibras de los cables de planta externa, previamente conectorizados, se alojarán en
un armario que garantice el peinado eficiente de los Jumpers. Los ODF de los acopladores
ópticos WDM se alojarán en un armario distinto.

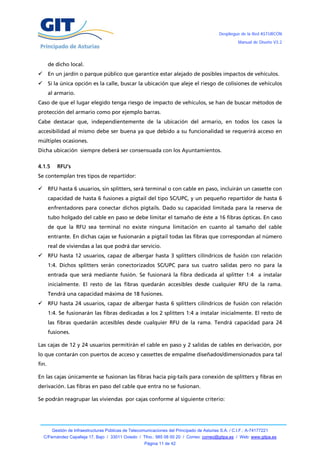

 Tipos de RFU

El GIT tiene homologados tres tipos de RFU cuyas características se detallan el apartado 6 de este
pliego.

 Caja de 24. Tiene capacidad para alojar hasta 6 Splitters de relación 1:4 (hasta 24 usuarios) y
permite la instalación de cables de distribución en paso. Se suministra con dos Splitters
instalados, independientemente del número de viviendas al que vaya a servir. El tercer y
sucesivos Splitters solo se instalan cuando así lo requiera el número de usuarios conectados
(más de 8, 12,16 o 20 respectivamente), quedando estas ampliaciones explícitamente fuera
del alcance del contrato.

 Caja de 12. Tiene capacidad para alojar tres Splitters 1:4 y permite la instalación de cables
de distribución en paso. Se suministra con un Splitter instalado. El tercer y sucesivos Splitters
solo se instalan cuando así lo requiera el número de usuarios conectados (más de 4, o 12
respectivamente). Quedando estas ampliaciones explícitamente fuera del alcance del
contrato.

 Caja de 6. Tiene capacidad para albergar 8 empalmes de fusión y cable en paso. Este tipo de
caja se utilizará cuando se realice el spliteado 1:32 en un solo nivel en el nodo secundario.

Página 15 de 37

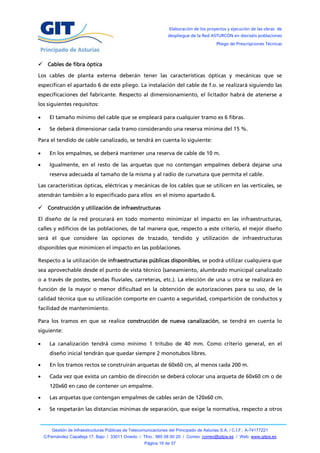

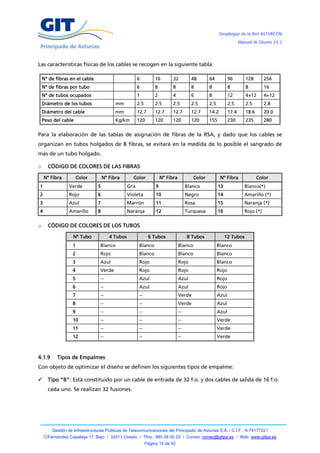

 Cables de fibra óptica

Los cables de planta externa deberán tener las características ópticas y mecánicas que se
especifican el apartado 6 de este pliego. La instalación del cable de f.o. se realizará siguiendo las
especificaciones del fabricante. Respecto al dimensionamiento, el licitador habrá de atenerse a
los siguientes requisitos:

 El tamaño mínimo del cable que se empleará para cualquier tramo es 6 fibras.

 Se deberá dimensionar cada tramo considerando una reserva mínima del 15 %.

Para el tendido de cable canalizado, se tendrá en cuenta lo siguiente:

 En los empalmes, se deberá mantener una reserva de cable de 10 m.

 Igualmente, en el resto de las arquetas que no contengan empalmes deberá dejarse una
reserva adecuada al tamaño de la misma y al radio de curvatura que permita el cable.

Las características ópticas, eléctricas y mecánicas de los cables que se utilicen en las verticales, se
atendrán también a lo especificado para ellos en el mismo apartado 6.

 Construcción y utilización de infraestructuras

El diseño de la red procurará en todo momento minimizar el impacto en las infraestructuras,
calles y edificios de las poblaciones, de tal manera que, respecto a este criterio, el mejor diseño
será el que considere las opciones de trazado, tendido y utilización de infraestructuras
disponibles que minimicen el impacto en las poblaciones.

Respecto a la utilización de infraestructuras públicas disponibles, se podrá utilizar cualquiera que
sea aprovechable desde el punto de vista técnico (saneamiento, alumbrado municipal canalizado
o a través de postes, sendas fluviales, carreteras, etc.). La elección de una u otra se realizará en
función de la mayor o menor dificultad en la obtención de autorizaciones para su uso, de la
calidad técnica que su utilización comporte en cuanto a seguridad, compartición de conductos y
facilidad de mantenimiento.

Para los tramos en que se realice construcción de nueva canalización, se tendrá en cuenta lo
siguiente:

 La canalización tendrá como mínimo 1 tritubo de 40 mm. Como criterio general, en el
diseño inicial tendrán que quedar siempre 2 monotubos libres.

 En los tramos rectos se construirán arquetas de 60x60 cm, al menos cada 200 m.

 Cada vez que exista un cambio de dirección se deberá colocar una arqueta de 60x60 cm o de
120x60 en caso de contener un empalme.

 Las arquetas que contengan empalmes de cables serán de 120x60 cm.

 Se respetarán las distancias mínimas de separación, que exige la normativa, respecto a otros

Página 16 de 37


servicios canalizados.

 El trazado de la canalización será lo más recto posible, empleando los radios de curvatura
adecuados según las características técnicas del cable instalado.

 Se minimizará el impacto visual de las construcciones: en la apertura de zanjas, se realizará
la reposición de pavimentos con materiales lo más parecidos posible a los existentes. En
estos casos, se seguirán las indicaciones de la autoridad competente.

Para los tramos en que se realicen tendidos de líneas de postes, se tendrá en cuenta lo siguiente:

 En los tramos rectos de tendido entre postes, la distancia máxima entre los mismos será de
50m.

 Se respetarán las condiciones especiales que, como consecuencia de disposiciones legales,
pudieran imponer los Organismos competentes a los que pudieran afectar los cruzamientos
o paralelismos con otros servicios que discurran también en línea de postes (líneas de alta
tensión, líneas de baja tensión, etc.) o bien con carreteras, ríos, ferrocarriles, etc.

 Empalmes

Las cajas de empalme se instalarán preferentemente en arquetas, en postes cuando no haya red
canalizada o, en casos extremos, en fachada. En el caso de instalación en arquetas, los empalmes
de cables de fibra óptica se realizan en el exterior de las mismas, una vez terminados, el
empalme y el exceso de cable se dispondrán en el interior de las arquetas. El cable sobrante se
fijará a los soportes para cables existentes en las paredes de la arqueta, respetando los radios
mínimos de curvatura marcados por el fabricante del cable.

En el caso de instalación en postes, el empalme se realizará a nivel del suelo. El cable sobrante se
dejará enrollado en la cruceta situada en el poste.

La información aportada en este pliego de prescripciones técnicas se complementa con el manual
de diseño que se entregará a los licitadores para que puedan realizar sus ofertas.

5 ESPECIFICACIONES TÉCNICAS
Este apartado recoge las descripciones a alto nivel de las especificaciones técnicas y constructivas
requeridas para todas las partes de la red sujetas a esta licitación. Se considera que el nivel de
detalle que se proporciona, junto con el resto de información que se incluye en el manual de
diseño, anexos y otros apartados, es suficiente para que el licitador pueda evaluar y preciar, sin
riesgo por esta causa, todas las tareas incluidas en el alcance de la licitación.

5.1 ESPECIFICACIONES DE LOS PIX
 Recinto y Caseta

El PIX se alojará en una caseta cuya ubicación será acordada con los respectivos ayuntamientos.

Página 17 de 37

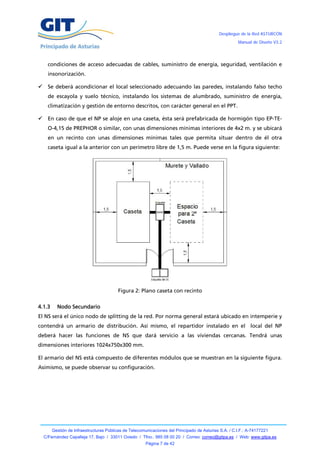

La caseta será prefabricada de hormigón tipo EP-TE-O-4,15 de PREPHOR o similar con unas
dimensiones mínimas interiores de 4 x 2 m. y se ubicará en un recinto con unas dimensiones
mínimas tales que permita situar dentro de él otra caseta igual a la anterior con un perímetro
libre de 1,5 m. Es decir: el plano de situación del recinto sería el representado en la figura
siguiente:

El perímetro se cerrará con un muro de hormigón de unos 50 cm. de altura sobre el cual se
instalará un cerramiento de paneles de malla electrosoldada de una altura mínima de 2,5 m.
Tanto la caseta como el murete se pintarán con una pintura de exterior en un color adecuado al
entorno, normalmente de color verde. El suelo de la parcela se terminará con una capa de 20 cm
de grava lavada y se dejarán instaladas la canalización subterránea y las dos arquetas de 0,60 x
1,20 m. (una interior y otra exterior) necesarias para la interconexión de las casetas entre sí y con
la planta externa de la red. La canalización entre las arquetas estará formada por 6 tubos de 110
mm. de diámetro, y la que discurre entre la arqueta interior y la caseta, por una formada por 6
tubos de 110 mm.

La obra de acondicionamiento de la caseta se limitará a la instalación de los sistemas de
alumbrado y gestión de entorno.

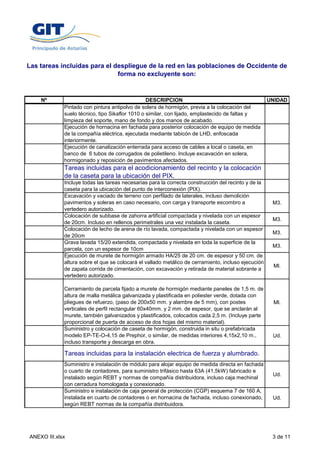

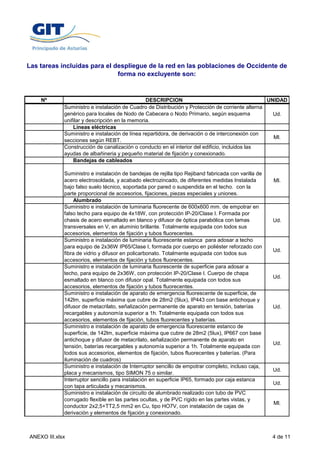

Las tareas incluidas en la construcción del PIX son las que se recogen en el Anexo III.

 Sistema eléctrico

La acometida del sistema tendrá las características que determine la compañía distribuidora.

El sistema dispondrá de una toma CETAC para la conexión de un grupo electrógeno móvil que se
instalará en la fachada del local o en un punto interior de la parcela accesible desde el exterior,
en ambos casos debidamente protegida frente a manipulaciones de terceros.

El PIX dispondrá de un sistema de alimentación en corriente continua ininterrumpida a –48 V

Página 18 de 37


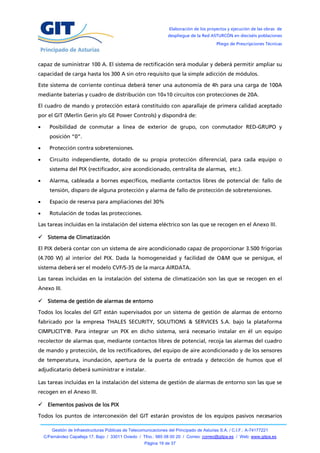

capaz de suministrar 100 A. El sistema de rectificación será modular y deberá permitir ampliar su
capacidad de carga hasta los 300 A sin otro requisito que la simple adicción de módulos.

Este sistema de corriente continua deberá tener una autonomía de 4h para una carga de 100A
mediante baterías y cuadro de distribución con 10+10 circuitos con protecciones de 20A.

El cuadro de mando y protección estará constituido con aparallaje de primera calidad aceptado
por el GIT (Merlin Gerin y/o GE Power Controls) y dispondrá de:

 Posibilidad de conmutar a línea de exterior de grupo, con conmutador RED-GRUPO y
posición “0”.

 Protección contra sobretensiones.

 Circuito independiente, dotado de su propia protección diferencial, para cada equipo o
sistema del PIX (rectificador, aire acondicionado, centralita de alarmas, etc.).

 Alarma, cableada a bornes específicos, mediante contactos libres de potencial de: fallo de
tensión, disparo de alguna protección y alarma de fallo de protección de sobretensiones.

 Espacio de reserva para ampliaciones del 30%

 Rotulación de todas las protecciones.

Las tareas incluidas en la instalación del sistema eléctrico son las que se recogen en el Anexo III.

 Sistema de Climatización

El PIX deberá contar con un sistema de aire acondicionado capaz de proporcionar 3.500 frigorías
(4.700 W) al interior del PIX. Dada la homogeneidad y facilidad de O&M que se persigue, el
sistema deberá ser el modelo CVF/S-35 de la marca AIRDATA.

Las tareas incluidas en la instalación del sistema de climatización son las que se recogen en el
Anexo III.

 Sistema de gestión de alarmas de entorno

Todos los locales del GIT están supervisados por un sistema de gestión de alarmas de entorno
fabricado por la empresa THALES SECURITY, SOLUTIONS & SERVICES S.A. bajo la plataforma
CIMPLICITY®. Para integrar un PIX en dicho sistema, será necesario instalar en él un equipo
recolector de alarmas que, mediante contactos libres de potencial, recoja las alarmas del cuadro
de mando y protección, de los rectificadores, del equipo de aire acondicionado y de los sensores
de temperatura, inundación, apertura de la puerta de entrada y detección de humos que el
adjudicatario deberá suministrar e instalar.

Las tareas incluidas en la instalación del sistema de gestión de alarmas de entorno son las que se
recogen en el Anexo III.

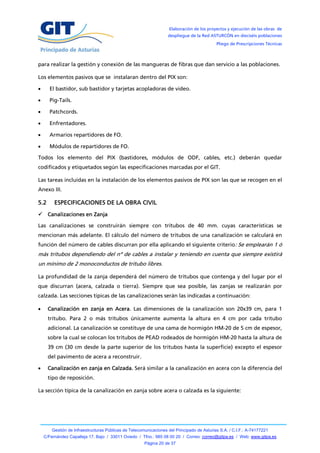

 Elementos pasivos de los PIX

Todos los puntos de interconexión del GIT estarán provistos de los equipos pasivos necesarios

Página 19 de 37


para realizar la gestión y conexión de las mangueras de fibras que dan servicio a las poblaciones.

Los elementos pasivos que se instalaran dentro del PIX son:

 El bastidor, sub bastidor y tarjetas acopladoras de video.

 Pig-Tails.

 Patchcords.

 Enfrentadores.

 Armarios repartidores de FO.

 Módulos de repartidores de FO.

Todos los elemento del PIX (bastidores, módulos de ODF, cables, etc.) deberán quedar
codificados y etiquetados según las especificaciones marcadas por el GIT.

Las tareas incluidas en la instalación de los elementos pasivos de PIX son las que se recogen en el
Anexo III.

5.2 ESPECIFICACIONES DE LA OBRA CIVIL
 Canalizaciones en Zanja

Las canalizaciones se construirán siempre con tritubos de 40 mm. cuyas características se
mencionan más adelante. El cálculo del número de tritubos de una canalización se calculará en
función del número de cables discurran por ella aplicando el siguiente criterio: Se emplearán 1 ó
más tritubos dependiendo del nº de cables a instalar y teniendo en cuenta que siempre existirá
un mínimo de 2 monoconductos de tritubo libres.

La profundidad de la zanja dependerá del número de tritubos que contenga y del lugar por el
que discurran (acera, calzada o tierra). Siempre que sea posible, las zanjas se realizarán por
calzada. Las secciones típicas de las canalizaciones serán las indicadas a continuación:

 Canalización en zanja en Acera. Las dimensiones de la canalización son 20x39 cm, para 1
tritubo. Para 2 o más tritubos únicamente aumenta la altura en 4 cm por cada tritubo
adicional. La canalización se constituye de una cama de hormigón HM-20 de 5 cm de espesor,
sobre la cual se colocan los tritubos de PEAD rodeados de hormigón HM-20 hasta la altura de
39 cm (30 cm desde la parte superior de los tritubos hasta la superficie) excepto el espesor
del pavimento de acera a reconstruir.

 Canalización en zanja en Calzada. Será similar a la canalización en acera con la diferencia del
tipo de reposición.

La sección típica de la canalización en zanja sobre acera o calzada es la siguiente:

Página 20 de 37


Las reposiciones de pavimento de anchura mayor a la especificada en las secciones tipo que sean
consecuencia de exigencias de los Ayuntamientos y que superen los 50 cm. en acera y los 75 cm.
en calzada, no están incluidas dentro del alcance de la Unidad de “Vivienda Cubierta”.

 Canalización en zanja en Tierra o Jardín. Las dimensiones de la canalización son 20x39 cm,
para 1 tritubo. Para 2 o más tritubos únicamente aumenta la altura en 4 cm por cada tritubo
adicional. La canalización se constituye de una cama de hormigón HM-20 de 5 cm de espesor,
sobre la cual se colocan los tritubos de PEAD rodeados de hormigón HM-20 hasta la altura de
19 cm (10 cm desde la parte superior de los tritubos) y por último se rellena de tierra hasta
los 39 cm (20 cm desde el hormigón).

La sección típica de la canalización en zanja sobre tierra o jardín es la siguiente:

Las tareas incluidas en la instalación de canalizaciones en zanjas son las que se recogen en el
Anexo III.

 Arquetas

Podrán ser prefabricadas de hormigón o fabricados “in situ” con hormigón o con ladrillo y
tendrán la profundidad necesaria para permitir una cómoda entrada / salida de los tubos o
tritubos que desemboquen en ella y se construirán en tres tamaños: 40x40, 60x60 y 120x60 cm.

Página 21 de 37


 Arquetas de 40x40 cm.: Se utilizarán únicamente como arquetas de apoyo al tendido, cuando
pase únicamente un cable por ellas y además se encuentre en acera o tierra/jardín, y en
canalizaciones de acceso hacia viviendas unifamiliares aisladas.

 Arquetas de 60 x 60 cm.: Se instalarán cada 80 m. de canalización de nueva construcción o
cada 150 m. en canalizaciones existentes, en los cruces de calle y cuando haya cambios de
dirección de la canalización mayores de 45º.

 Arquetas de 60x120 cm.: Se utilizarán únicamente en la salida del PIX, cuando sea necesario
ubicar en ellas una caja de empalme y cuando el número de conductos que desemboque en
ella desde diferentes direcciones así lo aconsejen para una mayor facilidad en el manejo de
cables.

Las tareas incluidas en la instalación arquetas son las que se recogen en el Anexo III.


 Salida Lateral a Fachada

Las dimensiones de la canalización lateral serán de 30x40 cm. La canalización estará formada por
una cama de hormigón HM-20 de 5 cm de espesor sobre la cual se colocarán los tubos de P.E.A.D.
de diámetro 11 cm y rodeándoles de hormigón HM-20 hasta los 40 cm en acera (descontando la
parte que corresponda a reposición del firme) o hasta los 26 cm en tierra (rellenando de tierra
hasta los 40 cm). La siguiente figura recoge las secciones tipo de las canalizaciones laterales.

Página 22 de 37


La salida a fachada propiamente dicha se construirá mediante tubos que permiten la salida del
cableado desde las canalizaciones subterráneas hacia las fachadas. Se componen de dos tubos
corrugados de P.A.D. de 110mm Ø enterrados, que permiten llevar el cable de la posición
horizontal a la vertical, de uno o dos tubos de acero galvanizado de 50mm Ø ó 63mm Ø, que se
sujetan a la fachada del edificio, de un cono de reducción de fundición y de un cono de goma de
protección superior.

La siguiente figura recoge el alzado típico de una salida a fachada.

Las tareas incluidas en la instalación de salidas a fachada son las que se recogen en el Anexo III.


5.3 ESPECIFICACIONES DE LOS MATERIALES DE OBRA CIVIL
 Conductos

En las canalizaciones se utilizan dos tipos de conductos:

 Tritubos de Polietileno de Alta Densidad (P.E.A.D): de Ø exterior de 40 mm e interior de 34
mm. Los tubos se encuentran unidos de tres en tres por un nervio, formando así el tritubo. Se
utilizará en todas las canalizaciones que discurren entre arquetas.

40mm

TRITUBO DE P.E.A.D
d Exterior = 40mm
d Interior = 34mm

Página 23 de 37


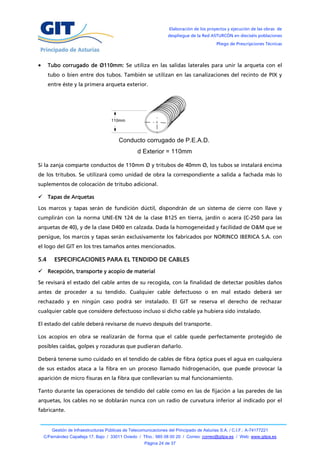

 Tubo corrugado de Ø110mm: Se utiliza en las salidas laterales para unir la arqueta con el
tubo o bien entre dos tubos. También se utilizan en las canalizaciones del recinto de PIX y
entre éste y la primera arqueta exterior.

110mm

Conducto corrugado de P.E.A.D.
d Exterior = 110mm

Si la zanja comparte conductos de 110mm Ø y tritubos de 40mm Ø, los tubos se instalará encima
de los tritubos. Se utilizará como unidad de obra la correspondiente a salida a fachada más lo
suplementos de colocación de tritubo adicional.

 Tapas de Arquetas

Los marcos y tapas serán de fundición dúctil, dispondrán de un sistema de cierre con llave y
cumplirán con la norma UNE-EN 124 de la clase B125 en tierra, jardín o acera (C-250 para las
arquetas de 40), y de la clase D400 en calzada. Dada la homogeneidad y facilidad de O&M que se
persigue, los marcos y tapas serán exclusivamente los fabricados por NORINCO IBERICA S.A. con
el logo del GIT en los tres tamaños antes mencionados.

5.4 ESPECIFICACIONES PARA EL TENDIDO DE CABLES
 Recepción, transporte y acopio de material

Se revisará el estado del cable antes de su recogida, con la finalidad de detectar posibles daños
antes de proceder a su tendido. Cualquier cable defectuoso o en mal estado deberá ser
rechazado y en ningún caso podrá ser instalado. El GIT se reserva el derecho de rechazar
cualquier cable que considere defectuoso incluso si dicho cable ya hubiera sido instalado.

El estado del cable deberá revisarse de nuevo después del transporte.

Los acopios en obra se realizarán de forma que el cable quede perfectamente protegido de
posibles caídas, golpes y rozaduras que pudieran dañarlo.

Deberá tenerse sumo cuidado en el tendido de cables de fibra óptica pues el agua en cualquiera
de sus estados ataca a la fibra en un proceso llamado hidrogenación, que puede provocar la
aparición de micro fisuras en la fibra que conllevarían su mal funcionamiento.

Tanto durante las operaciones de tendido del cable como en las de fijación a las paredes de las
arquetas, los cables no se doblarán nunca con un radio de curvatura inferior al indicado por el
fabricante.

Página 24 de 37


 Replanteo

Tanto antes de iniciar ninguna operación como a la finalización de los trabajos, será necesario
efectuar una inspección visual para comprobar el estado de la zona.

También como operaciones previas, se deberán desaguar las arquetas y comprobar que el hilo
guía esté perfectamente instalado en el conducto. En caso contrario, se deberá proceder a la
adecuación del conducto.

 Tendido en canalización

En el tendido en canalizaciones se tendrán en cuenta las siguientes consideraciones:

 Sentido de la canalización: Es el que va desde el elemento de mayor jerarquía (PIX) hacia los
de menos (RFUs).

 Criterio de ocupación de conductos: Se colocará un solo cable en cada conducto del tritubo.
El orden de colocación comenzará por el conducto más profundo y de izquierda a derecha
según el sentido de la canalización, quedando los posibles conductos libres en la parte menos
profunda de la zanja.

Para el tendido de cables en canalizaciones existentes, se tendrá en cuenta el número de
conductos libres, sus diámetros, el material del que están hechos y si existe la posibilidad de
subconductar así como las especificaciones de instalación de los materiales marcadas por el
fabricante.

Los tubos que no se ocupen deberán quedar sellados con tapones de tal manera que se impida la
entrada de agua, suciedad o animales.

Los tubos que se ocupen con cables deberán quedar sellados de tal manera que se impida la
entrada de agua, suciedad o animales.

Las tareas incluidas en esta actividad son las que se recogen en el Anexo III.

 Tendido en fachada

El cable o los cables se fijarán a las fachadas con los medios adecuados (grapas, tacos, tacos brida,
etc.) tanto para el tipo de fachada como para el tipo y número de cables a tender. En general, se
fijará a la fachada un punto de sujeción cada 50-60 cm se respetaran los radios de curvatura

Página 25 de 37


fijados por el fabricante.


 Tendido aéreo y en línea de postes

El cableado aéreo puede discurrir entre fachadas, entre fachadas y postes o entre postes.

Los postes para tendidos de cables aéreos serán prefabricados de hormigón armado y deberán
poder soportar varios cables simultáneamente.

Se utilizarán principalmente postes de 8 metros de altura útil mínima, que corresponderá
habitualmente a una longitud total de poste de aproximadamente 11 m. La profundidad de
empotramiento C de los postes vendrá dada por la fórmula:

C = 0,5 m + L/10 en metros

Donde L es la longitud total del poste, expresada también en metros.

La altura útil es la distancia libre entre el punto de cuelgue de los cables en el poste y el terreno.
Dado que los cables se suspenderán por norma general a 0,25 metros por debajo de la cogolla, la
longitud total del poste será:

L = 0,25 m + Altura útil + C en metros

El coeficiente de seguridad a rotura de los postes (relación entre el momento de rotura y el
momento del esfuerzo útil más el viento) será igual o superior a 2,5.


 Identificación del cableado

Los cables deberán quedar identificados en todas las arquetas siguiendo la nomenclatura
especificada en el manual de diseño.

Los cables deberán quedar identificados en todas las salidas a fachada en la parte superior del
tubo de acero.

Los cables deberán quedar identificados en todas las entradas y salidas de las RFU.

Serán autoplastificadas, estarán garantizadas contra la entrada de agua y deberán fijarse
firmemente y sin arrugas al cable mediante bridas.

 Fusiones de las mangueras de FO

Se realizaran los empalmes necesarios para la correcta instalación de las mangueras de FO. para
dar servicio a la totalidad de las viviendas incluidas dentro de la zona de cobertura.

El tipo de caja de empalme a utilizar dependerá del emplazamiento donde se deba alojar la
misma y el tamaño de los cables entrantes y salientes.

Página 26 de 37


Las cajas de empalme alojan y protegen los empalmes de FO. Su configuración ha de facilitar el
manejo, organización y mantenimiento de los empalmes de fibra. Todas ellas deben quedar
perfectamente codificadas y etiquetadas así como los cables que alojan.

En el proceso de manipulación y gestión del cable de fibra óptica para acceder a la caja de
empalme, ya sea en arqueta poste o fachada se debe garantizar en todo momento el
cumplimiento de los radios de curvatura especificados por el fabricante.

Los procedimientos para la correcta instalación de las cajas de empalme son los que el fabricante
de la caja aporte en el manual de instalación.

Será necesario antes de iniciar ninguna operación, la comprobación del estado de los equipos a
instalar como de la zona sobre la que se ejecutaran los trabajos. Descartando cualquier caja que
este en mal estado.

Los empalmes de fibra son un elemento clave dentro de las redes ópticas, debido a los altos
niveles de pérdidas de inserción que introducen si estos no han sido realizados con el cuidado
necesario. Debido a esto se imponen unos niveles máximos de pérdidas de inserción en
empalmes de enlaces, considerando como enlace el tramo de red /fibra y elementos pasivos)
existente entre dos elementos activos de la red. El nivel máximo de pérdidas de inserción
permitido en empalmes por el método de fusión será como máximo de 0,15 dB por empalme en
2ª ventana y 0,1 dB en 3ª ventana.

5.5 ESPECIFICACIONES DE INTALACIÓN DE RFU
Las RFU se colocarán en la fachada de los edificios o en su interior, dependiendo generalmente
de la antigüedad de los mismos. En los edificios que dispongan de ICT, los RFUs se instalarán en
el RITI.

Al situar las RFU hay que hacerlo de manera que los técnicos que posteriormente tengan que
realizar las fusiones o realizar las altas puedan acceder a ellas con facilidad.

Se deberán etiquetar todas las cajas de forma que sea visible desde pie de calle.

Para la correcta instalación de las RFU se deberá realizar un replanteo previo de la zona en
donde se va a realizar el trabajo, así como una inspección visual del estado de las RFU
descartando las cajas que estén dañadas.

Se seguirá en todo momento las especificaciones del fabricante para la correcta instalación de las
RFU.

En las RFU es donde se realizará el segundo nivel de spliteado 1:4. En caso de RFUs que den
cobertura a menos de 8 viviendas se realizaran las fusiones de fibra en paso, dejando en el nodo
secundario el spliteado 1:32.

Página 27 de 37


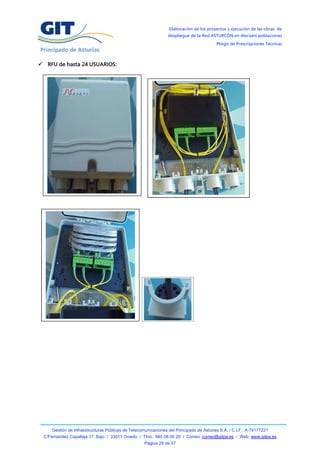

 RFU de hasta 24 USUARIOS:

Página 28 de 37


 RFU de hasta 12 USUARIOS

 RFU de hasta 6 USUARIOS.

5.6 ESPECIFICACIONES DE NODO SECUNDARIO
Se colocará un nodo secundario en cada sector en los que quedarán divididas las poblaciones.
Desde este nodo, que se instalará en un armario de intemperie se realizará la repartición de las
fibras y el primer nivel de spliteado 1:8.

Página 29 de 37


Para su correcta instalación se realizará un replanteo de la zona donde se van a realizar los
trabajos así como una inspección visual del estado de los materiales, descartando los materiales
que estén en mal estado.

Página 30 de 37


6 REQUERIMIENTOS SOBRE HOMOLOGACIÓN DE MATERIALES
6.1 MATERIALES HOMOLOGADOS
Como ya se ha dicho antes, dada la homogeneidad y facilidad de O&M de la red que se persigue,
determinados materiales deberán ser exactamente los homologados y especificados por el GIT.
Estos materiales son los siguientes:

6.1.1 MATERIALES DE FIBRA ÓPTICA A INSTALAR EN EL PIX

6.1.1.1 Repartidores Ópticos u ODFs
Fabricante: NEXANS IBERIA S.L. www.nexans.es

Modelos admitidos:

 COSHD-48. Módulo combinado con mecánica 19” de 3U de altura, dotado de Casettes de
fusión, y con capacidad de hasta 48 adaptadores SC/UPC.

 COSH-96. Módulo combinado con mecánica 19'' de 4U de altura, dotado de Casettes de
fusión, y con capacidad de hasta 96 adaptadores SC/UPC. (No se incluyen adaptadores ni Pig-
Tails).

 OLSH-96. Módulo para almacenamiento de Patchcords sobrantes con mecánica 19'' de 3U de
altura, dotado de 8 bandejas pivotantes con capacidad de hasta 12 Patchcords.

6.1.1.2 Armario para ODFs

Modelo admitido: OPTEASTAR. Armario con perfilería de 19” desplazable en profundidad y 42U
de altura, dotado de puerta frontal acristalada y paneles laterales desmontables.
Dimensiones típicas de 1947 x 800 x 600 mm. (altura x anchura x profundidad).

6.1.1.3 Splitters

Modelos admitidos:

 Splitter óptico 1x4 tipo Cassette para doble ventana SM 1310-1550 con conectorización
SC/APC en su entrada y 4 salidas.

 Splitter óptico 1x8 tipo tarjeta para colocar en el nodo secundario.

 Splitter óptico 1x32 tipo tarjeta para colocar en el nodo secundario.

6.1.1.4 Mezcladores Ópticos WDM.
Fabricante: ALCATEL-LUCENT ESPAÑA S.A. www.alcatel-lucent.com/es

Modelo admitido, formado por los siguientes elementos:

 3EM11046AC. Acoplador óptico WDM LGX con 2 interfaces PON en módulo de 4U de altura
con conectorización SC/APC en la salida y en la entrada de CATV y SC/UPC en la entrada de

Página 31 de 37


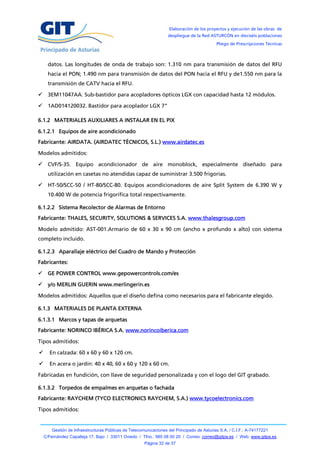

datos. Las longitudes de onda de trabajo son: 1.310 nm para transmisión de datos del RFU
hacia el PON; 1.490 nm para transmisión de datos del PON hacia el RFU y de1.550 nm para la
transmisión de CATV hacia el RFU.

 3EM11047AA. Sub-bastidor para acopladores ópticos LGX con capacidad hasta 12 módulos.

 1AD014120032. Bastidor para acoplador LGX 7”

6.1.2 MATERIALES AUXILIARES A INSTALAR EN EL PIX

6.1.2.1 Equipos de aire acondicionado
Fabricante: AIRDATA. (AIRDATEC TÉCNICOS, S.L.) www.airdatec.es

Modelos admitidos:

 CVF/S-35. Equipo acondicionador de aire monoblock, especialmente diseñado para
utilización en casetas no atendidas capaz de suministrar 3.500 frigorías.

 HT-50/SCC-50 / HT-80/SCC-80. Equipos acondicionadores de aire Split System de 6.390 W y
10.400 W de potencia frigorífica total respectivamente.

6.1.2.2 Sistema Recolector de Alarmas de Entorno
Fabricante: THALES, SECURITY, SOLUTIONS & SERVICES S.A. www.thalesgroup.com

Modelo admitido: AST-001.Armario de 60 x 30 x 90 cm (ancho x profundo x alto) con sistema
completo incluido.

6.1.2.3 Aparallaje eléctrico del Cuadro de Mando y Protección
Fabricantes:

 GE POWER CONTROL www.gepowercontrols.com/es

 y/o MERLIN GUERIN www.merlingerin.es

Modelos admitidos: Aquellos que el diseño defina como necesarios para el fabricante elegido.

6.1.3 MATERIALES DE PLANTA EXTERNA

6.1.3.1 Marcos y tapas de arquetas
Fabricante: NORINCO IBÉRICA S.A. www.norincoiberica.com

Tipos admitidos:

 En calzada: 60 x 60 y 60 x 120 cm.

 En acera o jardín: 40 x 40, 60 x 60 y 120 x 60 cm.

Fabricadas en fundición, con llave de seguridad personalizada y con el logo del GIT grabado.

6.1.3.2 Torpedos de empalmes en arquetas o fachada
Fabricante: RAYCHEM (TYCO ELECTRONICS RAYCHEM, S.A.) www.tycoelectronics.com

Tipos admitidos:

Página 32 de 37


 FIST-GCO-BC6-NN o similar con kit de fijación a pared

 FIST-SOSA2-4SC-S o similar, equipada con 4 bandejas para 8 empalmes cada una

 Kits de sellado adecuados a los anteriores modelos

6.1.3.3 Cajas de empalme
Fabricante: REVENGA INGENIEROS S.A. www.revenga.com

Modelos admitidos:

 FOPT 16-64. Caja estanca para empalme de cables de fibra óptica en arqueta o fachada,
fabricada en policarbonato reforzado con fibra de vidrio con capacidad hasta 64 fibras y
equipada con hasta 2 bandejas organizadoras (para empalmar 16 fibras) y dotadas con tres
puertos para salida y entradas de cables.

 FOPT 64-128. Caja estanca para empalme de cables de fibra óptica en arqueta o fachada,
fabricada en policarbonato reforzado con fibra de vidrio con capacidad hasta 128 fibras y
equipada con hasta 6 bandejas organizadoras (para empalmar hasta 16 fibras) y dotadas con
cuatro puertos para salida y entradas de cables.

6.1.3.4 Repartidores Finales de Usuario (RFUs)

Modelos admitidos:

 NXI-24SC-FTTH. Caja exterior hasta 24 Usuarios FTTH, con 5 bandejas de 8 posiciones de
empalme cada una total 40 posiciones con capacidad para 6 Splitters 1x4 entrada a fusionar
y salida conectorizadas SCUPC. Con 4 puertos equipados con Grommets de estanqueidad,
dos para cables de acometida con 12 salidas individuales cada uno y 2 puertos para cable en
paso y derivación.

 NXI-12SC-FTTH. Caja exterior 12 Usuarios FTTH, con panel para 12 SC, con Cassette para 24
posiciones de empalme de fusión con capacidad para 3 Splitters 1x4 entrada a fusionar y
salidas conectorizadas SCUPC, con 4 puertos equipados con Grommets de estanqueidad, uno
para cables de acometida con 12 salidas individuales y tres puertos para cable en paso y
derivación.

 Caja 6SC. Caja terminal de exterior para instalación en fachadas. Dispone de un sistema
organizador de fibra que asegura el radio de curvatura de 30 mm para todas las fibras.
Dispone de tres puertos de entrada/salida que permite tanto configuraciones de cable en
paso como de cable en punta.

6.2 CARACTERISTICAS GENERALES EXIGIDAS A OTROS MATERIALES
6.2.1 CASETA DE HORMIGÓN PREFABRICADA

De características similares a la modelo EP-TE-O-4,15 de PREPHOR con unas medidas interiores

Página 33 de 37


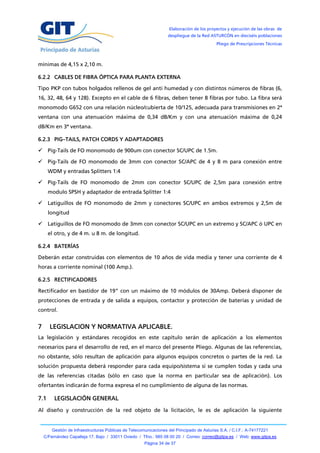

mínimas de 4,15 x 2,10 m.

6.2.2 CABLES DE FIBRA ÓPTICA PARA PLANTA EXTERNA

Tipo PKP con tubos holgados rellenos de gel anti humedad y con distintos números de fibras (6,
16, 32, 48, 64 y 128). Excepto en el cable de 6 fibras, deben tener 8 fibras por tubo. La fibra será
monomodo G652 con una relación núcleo/cubierta de 10/125, adecuada para transmisiones en 2ª
ventana con una atenuación máxima de 0,34 dB/Km y con una atenuación máxima de 0,24
dB/Km en 3ª ventana.

6.2.3 PIG–TAILS, PATCH CORDS Y ADAPTADORES

 Pig-Tails de FO monomodo de 900um con conector SC/UPC de 1.5m.

 Pig-Tails de FO monomodo de 3mm con conector SC/APC de 4 y 8 m para conexión entre
WDM y entradas Splitters 1:4

 Pig-Tails de FO monomodo de 2mm con conector SC/UPC de 2,5m para conexión entre
modulo SPSH y adaptador de entrada Splitter 1:4

 Latiguillos de FO monomodo de 2mm y conectores SC/UPC en ambos extremos y 2,5m de
longitud

 Latiguillos de FO monomodo de 3mm con conector SC/UPC en un extremo y SC/APC ó UPC en
el otro, y de 4 m. u 8 m. de longitud.

6.2.4 BATERÍAS

Deberán estar construidas con elementos de 10 años de vida media y tener una corriente de 4
horas a corriente nominal (100 Amp.).

6.2.5 RECTIFICADORES

Rectificador en bastidor de 19” con un máximo de 10 módulos de 30Amp. Deberá disponer de
protecciones de entrada y de salida a equipos, contactor y protección de baterías y unidad de
control.

7 LEGISLACION Y NORMATIVA APLICABLE.
La legislación y estándares recogidos en este capítulo serán de aplicación a los elementos
necesarios para el desarrollo de red, en el marco del presente Pliego. Algunas de las referencias,
no obstante, sólo resultan de aplicación para algunos equipos concretos o partes de la red. La
solución propuesta deberá responder para cada equipo/sistema si se cumplen todas y cada una
de las referencias citadas (sólo en caso que la norma en particular sea de aplicación). Los
ofertantes indicarán de forma expresa el no cumplimiento de alguna de las normas.

7.1 LEGISLACIÓN GENERAL
Al diseño y construcción de la red objeto de la licitación, le es de aplicación la siguiente

Página 34 de 37


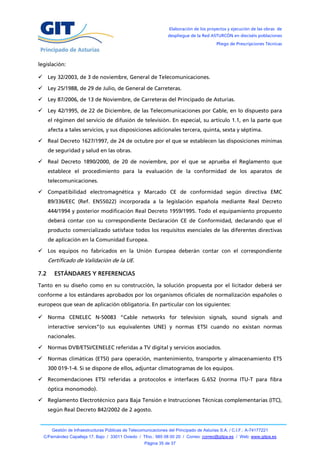

legislación:

 Ley 32/2003, de 3 de noviembre, General de Telecomunicaciones.

 Ley 25/1988, de 29 de Julio, de General de Carreteras.

 Ley 87/2006, de 13 de Noviembre, de Carreteras del Principado de Asturias.

 Ley 42/1995, de 22 de Diciembre, de las Telecomunicaciones por Cable, en lo dispuesto para
el régimen del servicio de difusión de televisión. En especial, su artículo 1.1, en la parte que
afecta a tales servicios, y sus disposiciones adicionales tercera, quinta, sexta y séptima.

 Real Decreto 1627/1997, de 24 de octubre por el que se establecen las disposiciones mínimas
de seguridad y salud en las obras.

 Real Decreto 1890/2000, de 20 de noviembre, por el que se aprueba el Reglamento que
establece el procedimiento para la evaluación de la conformidad de los aparatos de
telecomunicaciones.

 Compatibilidad electromagnética y Marcado CE de conformidad según directiva EMC
89/336/EEC (Ref. EN55022) incorporada a la legislación española mediante Real Decreto
444/1994 y posterior modificación Real Decreto 1959/1995. Todo el equipamiento propuesto
deberá contar con su correspondiente Declaración CE de Conformidad, declarando que el
producto comercializado satisface todos los requisitos esenciales de las diferentes directivas
de aplicación en la Comunidad Europea.

 Los equipos no fabricados en la Unión Europea deberán contar con el correspondiente
Certificado de Validación de la UE.

7.2 ESTÁNDARES Y REFERENCIAS
Tanto en su diseño como en su construcción, la solución propuesta por el licitador deberá ser
conforme a los estándares aprobados por los organismos oficiales de normalización españoles o
europeos que sean de aplicación obligatoria. En particular con los siguientes:

 Norma CENELEC N-50083 “Cable networks for television signals, sound signals and
interactive services”(o sus equivalentes UNE) y normas ETSI cuando no existan normas
nacionales.

 Normas DVB/ETSI/CENELEC referidas a TV digital y servicios asociados.

 Normas climáticas (ETSI) para operación, mantenimiento, transporte y almacenamiento ETS
300 019-1-4. Si se dispone de ellos, adjuntar climatogramas de los equipos.

 Recomendaciones ETSI referidas a protocolos e interfaces G.652 (norma ITU-T para fibra
óptica monomodo).

 Reglamento Electrotécnico para Baja Tensión e Instrucciones Técnicas complementarias (ITC),
según Real Decreto 842/2002 de 2 agosto.

Página 35 de 37


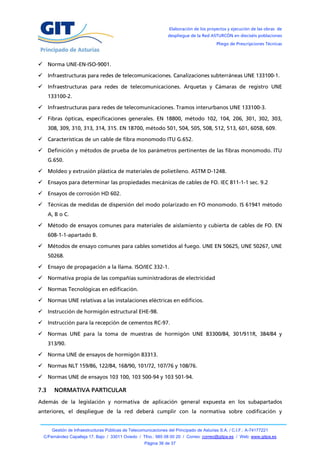

 Norma UNE-EN-ISO-9001.

 Infraestructuras para redes de telecomunicaciones. Canalizaciones subterráneas UNE 133100-1.

 Infraestructuras para redes de telecomunicaciones. Arquetas y Cámaras de registro UNE
133100-2.

 Infraestructuras para redes de telecomunicaciones. Tramos interurbanos UNE 133100-3.

 Fibras ópticas, especificaciones generales. EN 18800, método 102, 104, 206, 301, 302, 303,
308, 309, 310, 313, 314, 315. EN 18700, método 501, 504, 505, 508, 512, 513, 601, 605B, 609.

 Características de un cable de fibra monomodo ITU G.652.

 Definición y métodos de prueba de los parámetros pertinentes de las fibras monomodo. ITU
G.650.

 Moldeo y extrusión plástica de materiales de polietileno. ASTM D-1248.

 Ensayos para determinar las propiedades mecánicas de cables de FO. IEC 811-1-1 sec. 9.2

 Ensayos de corrosión HD 602.

 Técnicas de medidas de dispersión del modo polarizado en FO monomodo. IS 61941 método
A, B o C.

 Método de ensayos comunes para materiales de aislamiento y cubierta de cables de FO. EN
608-1-1-apartado B.

 Métodos de ensayo comunes para cables sometidos al fuego. UNE EN 50625, UNE 50267, UNE
50268.

 Ensayo de propagación a la llama. ISO/IEC 332-1.

 Normativa propia de las compañías suministradoras de electricidad

 Normas Tecnológicas en edificación.

 Normas UNE relativas a las instalaciones eléctricas en edificios.

 Instrucción de hormigón estructural EHE-98.

 Instrucción para la recepción de cementos RC-97.

 Normas UNE para la toma de muestras de hormigón UNE 83300/84, 301/911R, 384/84 y
313/90.

 Norma UNE de ensayos de hormigón 83313.

 Normas NLT 159/86, 122/84, 168/90, 101/72, 107/76 y 108/76.

 Normas UNE de ensayos 103 100, 103 500-94 y 103 501-94.

7.3 NORMATIVA PARTICULAR
Además de la legislación y normativa de aplicación general expuesta en los subapartados
anteriores, el despliegue de la red deberá cumplir con la normativa sobre codificación y

Página 36 de 37


etiquetado propia del GIT. En particular, el licitador deberá tener en cuenta que:

 La codificación y etiquetado de todas las infraestructuras y elementos de la Red deberá
realizarse según las especificaciones que el GIT proporcionará al adjudicatario antes de
comenzar la fase de construcción.

 La información del Inventario de Red deberá incluir todos los elementos de la Red, y deberá
ser entregada en los formatos de AutoCad 2007 y MS Office 2007 que en su momento el GIT
proporcionará al adjudicatario.

 La Dirección de Proyecto y Obra será la que, conjuntamente con el Adjudicatario, revisará las
mediciones de obra realmente ejecutada y efectuará los muestreos de las medidas
reflectométricas de las fibras activas que den servicio a los RFU.

8 ANEXOS
Los anexos que se relacionan a continuación constituyen parte integrante del presente pliego:
Anexo I: ZONA DE COBERTURA DE LAS POBLACIONES
Anexo II: MANUAL DE DISEÑO DE LA RED ASTURCÓN
Anexo III: ALCANCE DE LAS UNIDADES DE OBRAS (TAREAS INCLUIDAS)
Anexo IV: ZONA DE DISEÑO DE EVALUACIÓN

Fdo.:

GIT
Juan Manuel Rodríguez Bañuelos
Director General

Uno de Octubre de Dos Mil Nueve

Página 37 de 37

Anexo I
Zonas de cobertura de las poblaciones
agrupadas por lotes

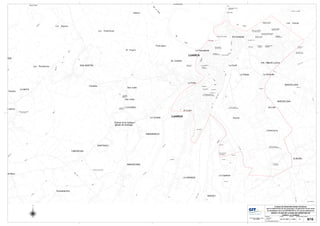

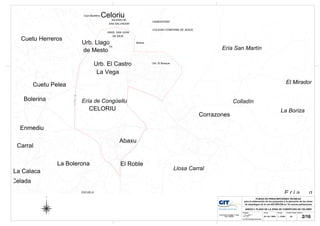

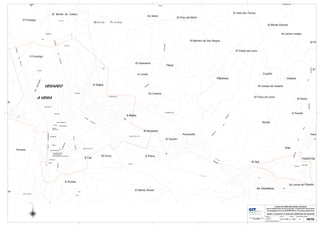

Zona de Cobertura de las
poblaciones del Lote 1

Anexo II
Manual de Diseño de la Red ASTURCÓN

Manual de Diseño de la Red
ASTURCÓN

Versión 3.2
Seis de Julio de Dos Mil Nueve


Despliegue de la Red ASTURCÓN
Manual de Diseño V3.2

Índice
1 INTRODUCCIÓN ......................................................................................................................................................... 4
2 TABLA DE ACRÓNIMOS ............................................................................................................................................ 4
3 ARQUITECTURA DE LA RED ..................................................................................................................................... 4
4 CONDICIONES GENERALES DE DISEÑO .................................................................................................................. 5
4.1 ELEMENTOS DE RED ........................................................................................................................................ 5
4.1.1 Consideraciones previas ..................................................................................................................... 5
4.1.2 Nodo Primario ..................................................................................................................................... 6
4.1.3 Nodo Secundario................................................................................................................................. 7
4.1.4 Ubicación del NS ............................................................................................................................... 10
4.1.5 RFU’s ................................................................................................................................................... 11
4.1.6 Red Principal de Acceso ................................................................................................................... 12
4.1.7 Red Secundaria de Acceso ............................................................................................................... 13
4.1.8 Cables de Fibra Óptica...................................................................................................................... 13
4.1.9 Tipos de Empalmes ........................................................................................................................... 14
5 DISEÑO DE LA RED DE ACCESO ....................................................................................................................... 17
5.1 DATOS DE PARTIDA ...................................................................................................................................... 17
5.2 DISEÑO RPA.................................................................................................................................................... 18
5.2.1 Consideraciones previas ................................................................................................................... 18
5.2.2 Gestión de fibras ............................................................................................................................... 19
5.2.3 Metodología de diseño .................................................................................................................... 19
5.2.4 Ejemplo de diseño ............................................................................................................................ 20
5.3 Diseño RSA ..................................................................................................................................................... 20
5.3.1 Consideraciones básicas del diseño ................................................................................................ 20
5.3.2 Gestión de fibras ............................................................................................................................... 21
5.3.3 Metodología de diseño .................................................................................................................... 22
5.3.4 Ejemplo de Diseño ............................................................................................................................ 22
5.4 ACOMETIDA DE USUARIOS .......................................................................................................................... 24
6 CODIFICACIÓN DE ELEMENTOS ............................................................................................................................. 24
6.1 POBLACIÓN .................................................................................................................................................... 24
6.2 SECTOR............................................................................................................................................................ 24
6.3 RAMA .............................................................................................................................................................. 25
6.4 REPARTIDOR DE USUARIO ........................................................................................................................... 25
6.5 CABLES ............................................................................................................................................................ 25
6.6 TABLA RESUMEN ........................................................................................................................................... 26
6.6.1 Ejemplo Codificación ....................................................................................................................... 27
7 DOCUMENTACIÓN A ENTREGAR .......................................................................................................................... 27
7.1 MEMORIA ....................................................................................................................................................... 27
7.2 PLANOS ........................................................................................................................................................... 27
7.3 TABLA ASIGNACIÓN DE FIBRAS ................................................................................................................... 28

Página 2 de 42


7.3.1 Cables de RPA .................................................................................................................................... 28
7.3.2 Cables de RSA .................................................................................................................................... 29
7.4 TABLA DE MEDICIONES Y VALORACIONES ................................................................................................ 32
7.4.1 Codificación de archivos de mediciones ........................................................................................ 33

Página 3 de 42


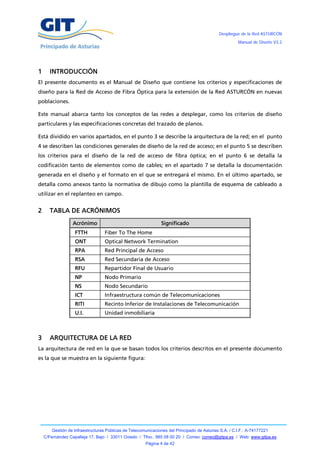

1 INTRODUCCIÓN
El presente documento es el Manual de Diseño que contiene los criterios y especificaciones de
diseño para la Red de Acceso de Fibra Óptica para la extensión de la Red ASTURCÓN en nuevas
poblaciones.

Este manual abarca tanto los conceptos de las redes a desplegar, como los criterios de diseño
particulares y las especificaciones concretas del trazado de planos.

Está dividido en varios apartados, en el punto 3 se describe la arquitectura de la red; en el punto
4 se describen las condiciones generales de diseño de la red de acceso; en el punto 5 se describen
los criterios para el diseño de la red de acceso de fibra óptica; en el punto 6 se detalla la
codificación tanto de elementos como de cables; en el apartado 7 se detalla la documentación
generada en el diseño y el formato en el que se entregará el mismo. En el último apartado, se
detalla como anexos tanto la normativa de dibujo como la plantilla de esquema de cableado a
utilizar en el replanteo en campo.

2 TABLA DE ACRÓNIMOS
Acrónimo Significado
FTTH Fiber To The Home
ONT Optical Network Termination
RPA Red Principal de Acceso
RSA Red Secundaria de Acceso
RFU Repartidor Final de Usuario
NP Nodo Primario
NS Nodo Secundario
ICT Infraestructura común de Telecomunicaciones
RITI Recinto Inferior de Instalaciones de Telecomunicación
U.I. Unidad inmobiliaria

3 ARQUITECTURA DE LA RED
La arquitectura de red en la que se basan todos los criterios descritos en el presente documento
es la que se muestra en la siguiente figura:

Página 4 de 42


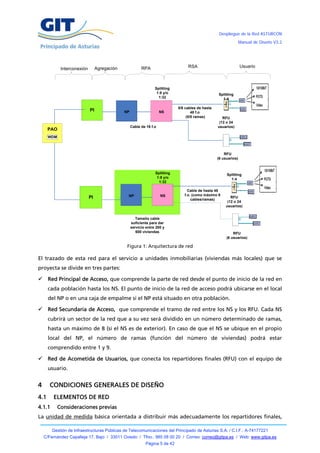

Agregación RPA RSA Usuario
Interconexión

Splitting
1:8 y/o Splitting
1:32 1:4

5/8 cables de hasta
PI NP NS 48 f.o
(5/8 ramas) RFU
(12 o 24
Cable de 16 f.o usuarios)
PAO
WDM

RFU
(6 usuarios)

Splitting Splitting
1:8 y/o 1:4
1:32

Cable de hasta 48
NP NS f.o. (como máximo 9
PI cables/ramas)
RFU
(12 o 24
usuarios)

Tamaño cable
suficiente para dar
servicio entre 200 y
600 viviendas RFU
(6 usuarios)

Figura 1: Arquitectura de red

El trazado de esta red para el servicio a unidades inmobiliarias (viviendas más locales) que se
proyecta se divide en tres partes:

 Red Principal de Acceso, que comprende la parte de red desde el punto de inicio de la red en
cada población hasta los NS. El punto de inicio de la red de acceso podrá ubicarse en el local
del NP o en una caja de empalme si el NP está situado en otra población.

 Red Secundaria de Acceso, que comprende el tramo de red entre los NS y los RFU. Cada NS
cubrirá un sector de la red que a su vez será dividido en un número determinado de ramas,
hasta un máximo de 8 (si el NS es de exterior). En caso de que el NS se ubique en el propio
local del NP, el número de ramas (función del número de viviendas) podrá estar
comprendido entre 1 y 9.

 Red de Acometida de Usuarios, que conecta los repartidores finales (RFU) con el equipo de
usuario.

4 CONDICIONES GENERALES DE DISEÑO
4.1 ELEMENTOS DE RED
4.1.1 Consideraciones previas
La unidad de medida básica orientada a distribuir más adecuadamente los repartidores finales,

Página 5 de 42


dada la capacidad de los equipos FTTH, se denomina sector. Se entiende por sectorización la
aglutinación de edificios en áreas geográficas y se conforman, en función del tipo de edificio y su
altura. Se realizará el dimensionamiento para el 100% de viviendas

El área a desplegar en una determinada población se dividirá en sectores de alrededor 450
viviendas, sin superar las 480. A cada sector se le dará servicio a través de un NS ubicado en un
armario de intemperie. En las poblaciones que incluyan local para equipos activos (NP), el
repartidor de dicho local deberá hacer las funciones de NS que dará servicio a las viviendas.
cercanas. En este caso, el Nodo Secundario ubicado en el local podrá dimensionarse para un
número de viviendas con un margen más amplio (ente 200 y 600).

Cada sector se puede dividir a su vez, en ramas; así un sector al que se le da servicio desde un NS
de exterior puede contener de 5 a 8 ramas (1 cable por rama). Si por el contrario el NS se
encuentra ubicado en el local del NP puede contener menos de 5 ramas y más de 8, siendo 9 el
límite máximo de ramas en este caso. El número de fibras de los cables que dan servicio a las
ramas será variable dentro de unos márgenes, ya que dependerá del tamaño concreto de la rama
y de la proporción de zonas de baja ocupación (RFU’s sin splitting), pero el tamaño máximo
estará limitado a 48 f.o.

Una vez sectorizado por número de viviendas, se debe localizar la ubicación de los siguientes
elementos:

 Nodo Primario
 Nodo Secundario
 RFU

Es importante asegurar que todas las zonas a servir están dentro de los sectores
correspondientes. Si se puede disponer de información de zonas actualmente sin viviendas pero
que se tiene visibilidad de que en un plazo no superior a 2 años se van a construir, es importante
que el diseño las tenga en cuenta.

4.1.2 Nodo Primario
El NP es un local técnico. Podrá ser tanto un bajo apto para adecuarse como local técnico donde
alojar equipos de telecomunicación, como un recinto donde alojar una caseta con el mismo
propósito. La opción preferida es la del recinto y caseta.

En dicho local podrá contemplarse también la función de NS, siempre y cuando éste se diseñe
para dar servicio a las viviendas cercanas al propio local.

 En caso de que el NP se aloje en un local, deberá tener unas dimensiones mínimas útiles
interiores de 3x3 en planta x2,75 m. de altura y disponer de un acceso no condicionado por
terceros. Sus características constructivas y de situación habrán de ser tales que permitan
alojar los equipos de telecomunicación de acuerdo con los estándares de la industria en

Página 6 de 42


condiciones de acceso adecuadas de cables, suministro de energía, seguridad, ventilación e
insonorización.

 Se deberá acondicionar el local seleccionado adecuando las paredes, instalando falso techo
de escayola y suelo técnico, instalando los sistemas de alumbrado, suministro de energía,
climatización y gestión de entorno descritos, con carácter general en el PPT.

 En caso de que el NP se aloje en una caseta, ésta será prefabricada de hormigón tipo EP-TE-
O-4,15 de PREPHOR o similar, con unas dimensiones mínimas interiores de 4x2 m. y se ubicará
en un recinto con unas dimensiones mínimas tales que permita situar dentro de él otra
caseta igual a la anterior con un perímetro libre de 1,5 m. Puede verse en la figura siguiente:

Figura 2: Plano caseta con recinto

4.1.3 Nodo Secundario
El NS será el único nodo de splitting de la red. Por norma general estará ubicado en intemperie y
contendrá un armario de distribución. Así mismo, el repartidor instalado en el local del NP
deberá hacer las funciones de NS que dará servicio a las viviendas cercanas. Tendrá unas
dimensiones interiores 1024x750x300 mm.

El armario del NS está compuesto de diferentes módulos que se muestran en la siguiente figura.
Asimismo, se puede observar su configuración.

Página 7 de 42


Figura 3: Módulos del NS

A continuación se describen las funcionalidades de dichos módulos:
 POB-24, módulo de terminación del cable de la RPA (terminación en pig-tail). Con capacidad
de hasta 48 empalmes de fusión distribuidos en dos pisos o 24 en un solo piso. En este caso,
sólo se utilizan 16 fibras ópticas de entrada.

Figura 4: Módulo POB-24

 Módulo de Splitters. Con capacidad de hasta 31 splitters 1:8 ó 1:32. Dado que se dispone de
16 fibras ópticas de entrada se puede dar servicio a 512 usuarios como máximo (16 F.O.x (8x4
ó 32).

Página 8 de 42


Figura 5: Módulo de Splitters

Su diseño permite que la relación de Splitters 1:8 y 1:32 sea variable, ya que este dato
dependerá de la relación de zonas con edificios de pocas viviendas y dispersos (zona de baja
ocupación) del sector concreto al que se de servicio desde el armario. Se utilizarán las
posiciones 1 a 12 para instalar los Splitters 1:8, uno en cada posición. Así mismo, se utilizarán
las posiciones 14 a 20 para la instalación de los Splitters 1:32 dejando una posición libre entre
ellos.
Los Splitters 1:8 y 1:32, de tecnología planar, contarán con fibras de salida dotadas con
conector y de cubierta de protección de 2 mm de diámetro, con una longitud aproximada de
1,30 m para entradas y 2m para salidas, que permitirá, a medida que se obtengan usuarios, la
conexión al puerto de salida de acceso que corresponda sin necesidad de utilizar patch-cords
adicionales.

Cabe destacar que los Splitters 1:32 podrán cubrir zonas con edificios de pocas viviendas y
dispersos del sector (zonas de baja ocupación) o de ajuste de diseño, en donde se instalarán
RFUs de 6 usuarios. Por otra parte, los Splitters 1:8 cubrirán las zonas con edificios con
muchas viviendas (zonas de alta ocupación) en donde se instalarán RFUs de 12 o 24 usuarios.

Haciendo una estimación del 30% del máximo de viviendas servidas desde RFUs pequeñas, se
necesitan aproximadamente 11 Splitters 1:8 y 5 Splitters 1:32.

Inicialmente se equipará el NS con una cantidad de Splitters que corresponda al número
mínimo para alimentar todos los Splitters instalados inicialmente en RFUs de 12 o 24 usuarios
desplegados en el sector (1 fibra por Splitter 1:4 instalado inicialmente); y el número mínimo
de Splitters 1:32 para alimentar al 30% de viviendas servidas por los RFUs de 6 usuarios
desplegados en el sector.

EJEMPLO:

- El Sector 01, incluyendo todas las ramas, tiene un total de 20 RFU’s pequeñas, 21 RFU’s
medianas y 10 RFUs grandes.
- Para las RFUs de 12 y 24 se necesitarán 6 Splitters 1:8 (6 = Redondear.Mas((21 +10*2)/8))).
- Para las RFUs de 6 se necesitarán Splitter 1:32 (2 = Redondear.Más((20*6*0,3)/32)).

Página 9 de 42


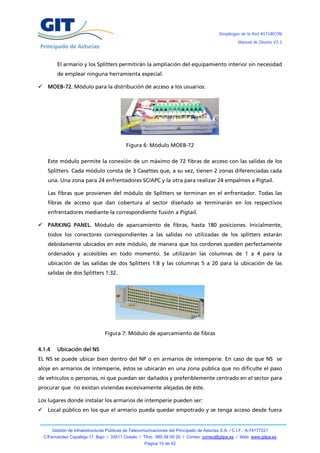

El armario y los Splitters permitirán la ampliación del equipamiento interior sin necesidad
de emplear ninguna herramienta especial.

 MOEB-72. Módulo para la distribución de acceso a los usuarios.

Figura 6: Módulo MOEB-72

Este módulo permite la conexión de un máximo de 72 fibras de acceso con las salidas de los
Splitters. Cada módulo consta de 3 Casettes que, a su vez, tienen 2 zonas diferenciadas cada
una. Una zona para 24 enfrentadores SC/APC y la otra para realizar 24 empalmes a Pigtail.

Las fibras que provienen del módulo de Splitters se terminan en el enfrentador. Todas las
fibras de acceso que dan cobertura al sector diseñado se terminarán en los respectivos
enfrentadores mediante la correspondiente fusión a Pigtail.

 PARKING PANEL. Módulo de aparcamiento de fibras, hasta 180 posiciones. Inicialmente,
todos los conectores correspondientes a las salidas no utilizadas de los splitters estarán
debidamente ubicados en este módulo, de manera que los cordones queden perfectamente
ordenados y accesibles en todo momento. Se utilizarán las columnas de 1 a 4 para la
ubicación de las salidas de dos Splitters 1:8 y las columnas 5 a 20 para la ubicación de las
salidas de dos Splitters 1:32.

Figura 7: Módulo de aparcamiento de fibras

4.1.4 Ubicación del NS
EL NS se puede ubicar bien dentro del NP o en armarios de intemperie. En caso de que NS se
aloje en armarios de intemperie, éstos se ubicarán en una zona pública que no dificulte el paso
de vehículos o personas, ni que puedan ser dañados y preferiblemente centrado en el sector para
procurar que no existan viviendas excesivamente alejadas de éste.

Los lugares donde instalar los armarios de intemperie pueden ser:
 Local público en los que el armario pueda quedar empotrado y se tenga acceso desde fuera

Página 10 de 42


de dicho local.
 En un jardín o parque público que garantice estar alejado de posibles impactos de vehículos.
 Si la única opción es la calle, buscar la ubicación que aleje el riesgo de colisiones de vehículos
al armario.
Caso de que el lugar elegido tenga riesgo de impacto de vehículos, se han de buscar métodos de
protección del armario como por ejemplo barras.
Cabe destacar que, independientemente de la ubicación del armario, en todos los casos la
accesibilidad al mismo debe ser buena ya que debido a su funcionalidad se requerirá acceso en
múltiples ocasiones.
Dicha ubicación siempre deberá ser consensuada con los Ayuntamientos.

4.1.5 RFU’s
Se contemplan tres tipos de repartidor:

 RFU hasta 6 usuarios, sin splitters, será terminal o con cable en paso, incluirán un cassette con
capacidad de hasta 6 fusiones a pigtail del tipo SC/UPC, y un pequeño repartidor de hasta 6
enfrentadores para conectar dichos pigtails. Dado su capacidad limitada para la reserva de
tubo holgado del cable en paso se debe limitar el tamaño de éste a 16 fibras ópticas. En caso
de que la RFU sea terminal no existe ninguna limitación en cuanto al tamaño del cable
entrante. En dichas cajas se fusionarán a pigtail todas las fibras que correspondan al número
real de viviendas a las que podrá dar servicio.
 RFU hasta 12 usuarios, capaz de albergar hasta 3 splitters cilíndricos de fusión con relación
1:4. Dichos splitters serán conectorizados SC/UPC para sus cuatro salidas pero no para la
entrada que será mediante fusión. Se fusionará la fibra dedicada al splitter 1:4 a instalar
inicialmente. El resto de las fibras quedarán accesibles desde cualquier RFU de la rama.
Tendrá una capacidad máxima de 18 fusiones.
 RFU hasta 24 usuarios, capaz de albergar hasta 6 splitters cilíndricos de fusión con relación
1:4. Se fusionarán las fibras dedicadas a los 2 splitters 1:4 a instalar inicialmente. El resto de
las fibras quedarán accesibles desde cualquier RFU de la rama. Tendrá capacidad para 24
fusiones.

Las cajas de 12 y 24 usuarios permitirán el cable en paso y 2 salidas de cables en derivación, por
lo que contarán con puertos de acceso y cassettes de empalme diseñados/dimensionados para tal
fin.

En las cajas únicamente se fusionan las fibras hacia pig-tails para conexión de splitters y fibras en
derivación. Las fibras en paso del cable que entra no se fusionan.

Se podrán reagrupar las viviendas por cajas conforme al siguiente criterio:

Página 11 de 42


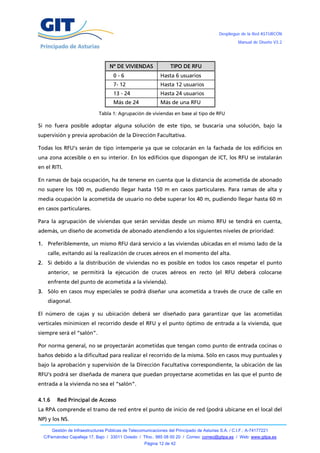

Nº DE VIVIENDAS TIPO DE RFU
0-6 Hasta 6 usuarios
7- 12 Hasta 12 usuarios
13 - 24 Hasta 24 usuarios
Más de 24 Más de una RFU

Tabla 1: Agrupación de viviendas en base al tipo de RFU

Si no fuera posible adoptar alguna solución de este tipo, se buscaría una solución, bajo la
supervisión y previa aprobación de la Dirección Facultativa.

Todas los RFU’s serán de tipo intemperie ya que se colocarán en la fachada de los edificios en
una zona accesible o en su interior. En los edificios que dispongan de ICT, los RFU se instalarán
en el RITI.

En ramas de baja ocupación, ha de tenerse en cuenta que la distancia de acometida de abonado
no supere los 100 m, pudiendo llegar hasta 150 m en casos particulares. Para ramas de alta y
media ocupación la acometida de usuario no debe superar los 40 m, pudiendo llegar hasta 60 m
en casos particulares.

Para la agrupación de viviendas que serán servidas desde un mismo RFU se tendrá en cuenta,
además, un diseño de acometida de abonado atendiendo a los siguientes niveles de prioridad:

1. Preferiblemente, un mismo RFU dará servicio a las viviendas ubicadas en el mismo lado de la
calle, evitando así la realización de cruces aéreos en el momento del alta.
2. Si debido a la distribución de viviendas no es posible en todos los casos respetar el punto
anterior, se permitirá la ejecución de cruces aéreos en recto (el RFU deberá colocarse
enfrente del punto de acometida a la vivienda).
3. Sólo en casos muy especiales se podrá diseñar una acometida a través de cruce de calle en
diagonal.

El número de cajas y su ubicación deberá ser diseñado para garantizar que las acometidas
verticales minimicen el recorrido desde el RFU y el punto óptimo de entrada a la vivienda, que
siempre será el “salón”.

Por norma general, no se proyectarán acometidas que tengan como punto de entrada cocinas o
baños debido a la dificultad para realizar el recorrido de la misma. Sólo en casos muy puntuales y
bajo la aprobación y supervisión de la Dirección Facultativa correspondiente, la ubicación de las
RFU’s podrá ser diseñada de manera que puedan proyectarse acometidas en las que el punto de
entrada a la vivienda no sea el “salón”.

4.1.6 Red Principal de Acceso
La RPA comprende el tramo de red entre el punto de inicio de red (podrá ubicarse en el local del
NP) y los NS.

Página 12 de 42


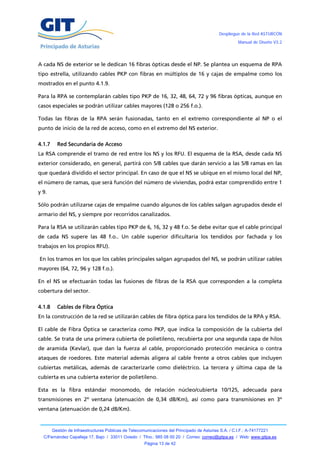

A cada NS de exterior se le dedican 16 fibras ópticas desde el NP. Se plantea un esquema de RPA
tipo estrella, utilizando cables PKP con fibras en múltiplos de 16 y cajas de empalme como los
mostrados en el punto 4.1.9.

Para la RPA se contemplarán cables tipo PKP de 16, 32, 48, 64, 72 y 96 fibras ópticas, aunque en
casos especiales se podrán utilizar cables mayores (128 o 256 f.o.).

Todas las fibras de la RPA serán fusionadas, tanto en el extremo correspondiente al NP o el
punto de inicio de la red de acceso, como en el extremo del NS exterior.

4.1.7 Red Secundaria de Acceso
La RSA comprende el tramo de red entre los NS y los RFU. El esquema de la RSA, desde cada NS
exterior considerado, en general, partirá con 5/8 cables que darán servicio a las 5/8 ramas en las
que quedará dividido el sector principal. En caso de que el NS se ubique en el mismo local del NP,
el número de ramas, que será función del número de viviendas, podrá estar comprendido entre 1
y 9.

Sólo podrán utilizarse cajas de empalme cuando algunos de los cables salgan agrupados desde el
armario del NS, y siempre por recorridos canalizados.

Para la RSA se utilizarán cables tipo PKP de 6, 16, 32 y 48 f.o. Se debe evitar que el cable principal
de cada NS supere las 48 f.o.. Un cable superior dificultaría los tendidos por fachada y los
trabajos en los propios RFU).

En los tramos en los que los cables principales salgan agrupados del NS, se podrán utilizar cables
mayores (64, 72, 96 y 128 f.o.).

En el NS se efectuarán todas las fusiones de fibras de la RSA que corresponden a la completa
cobertura del sector.

4.1.8 Cables de Fibra Óptica
En la construcción de la red se utilizarán cables de fibra óptica para los tendidos de la RPA y RSA.

El cable de Fibra Óptica se caracteriza como PKP, que indica la composición de la cubierta del
cable. Se trata de una primera cubierta de polietileno, recubierta por una segunda capa de hilos
de aramida (Kevlar), que dan la fuerza al cable, proporcionado protección mecánica o contra
ataques de roedores. Este material además aligera al cable frente a otros cables que incluyen
cubiertas metálicas, además de caracterizarle como dieléctrico. La tercera y última capa de la
cubierta es una cubierta exterior de polietileno.

Esta es la fibra estándar monomodo, de relación núcleo/cubierta 10/125, adecuada para
transmisiones en 2º ventana (atenuación de 0,34 dB/Km), así como para transmisiones en 3º
ventana (atenuación de 0,24 dB/Km).

Página 13 de 42


Las características físicas de los cables se recogen en la siguiente tabla:

Nº de fibras en el cable 6 16 32 48 64 96 128 256
Nº de fibras por tubo 6 8 8 8 8 8 8 16
Nº de tubos ocupados 1 2 4 6 8 12 4+12 4+12
Diámetro de los tubos mm 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.8
Diámetro del cable mm 12.7 12.7 12.7 12.7 14.2 17.4 18.6 20.0
Peso del cable Kg/km 120 120 120 120 155 230 235 280

Para la elaboración de las tablas de asignación de fibras de la RSA, y dado que los cables se
organizan en tubos holgados de 8 fibras, se evitará en la medida de lo posible el sangrado de
más de un tubo holgado.

o CÓDIGO DE COLORES DE LAS FIBRAS

Nº Fibra Color Nº Fibra Color Nº Fibra Color Nº Fibra Color
1 Verde 5 Gris 9 Blanco 13 Blanco(*)
2 Rojo 6 Violeta 10 Negro 14 Amarillo (*)
3 Azul 7 Marrón 11 Rosa 15 Naranja (*)
4 Amarillo 8 Naranja 12 Turquesa 16 Rojo (*)

o CÓDIGO DE COLORES DE LOS TUBOS

Nº Tubo 4 Tubos 6 Tubos 8 Tubos 12 Tubos
1 Blanco Blanco Blanco Blanco
2 Rojo Blanco Blanco Blanco
3 Azul Rojo Rojo Blanco
4 Verde Rojo Rojo Rojo
5 -- Azul Azul Rojo
6 -- Azul Azul Rojo
7 -- -- Verde Azul
8 -- -- Verde Azul
9 -- -- -- Azul
10 -- -- -- Verde
11 -- -- -- Verde
12 -- -- -- Verde

4.1.9 Tipos de Empalmes
Con objeto de optimizar el diseño se definen los siguientes tipos de empalme:

 Tipo “B”: Está constituido por un cable de entrada de 32 f.o. y dos cables de salida de 16 f.o.
cada uno. Se realizan 32 fusiones.

Página 14 de 42


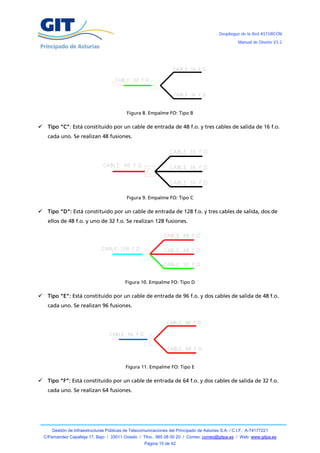

Figura 8. Empalme FO: Tipo B

 Tipo “C”: Está constituido por un cable de entrada de 48 f.o. y tres cables de salida de 16 f.o.

Figura 9. Empalme FO: Tipo C

 Tipo “D”: Está constituido por un cable de entrada de 128 f.o. y tres cables de salida, dos de
ellos de 48 f.o. y uno de 32 f.o. Se realizan 128 fusiones.

Figura 10. Empalme FO: Tipo D

 Tipo “E”: Está constituido por un cable de entrada de 96 f.o. y dos cables de salida de 48 f.o.

Figura 11. Empalme FO: Tipo E

 Tipo “F”: Está constituido por un cable de entrada de 64 f.o. y dos cables de salida de 32 f.o.

Página 15 de 42


Figura 12. Empalme FO: Tipo F

 Tipo “G”: Está constituido por un cable de entrada de 256 f.o. y dos cables de salida de 128
f.o. cada uno. Para este tipo de empalme se pueden dar un mayor número de combinaciones
de cables de salida hasta un máximo de 6. Se realizan 256 fusiones.

Figura 13. Empalme FO: Tipo G

Estos tipos de empalmes quedan agrupados en la siguiente tabla:

TIPO DE NUMERO DE F.O. Nº DE
EMPALME ENTRADA SALIDA FUSIONES
B 32 16+16 32
C 48 16+16+16 48
D 128 48+48+32 128
E 96 48+48 96
F 64 32+32 64
G 256 128+128 256

Tabla 2: Resumen de tipos de empalmes

Con el diseño final realizado, ubicados todos los elementos pasivos y el trazado de los cables y su
distribución por la población, se realizan las mediciones de distancias de cable (aplicando el
criterio de riqueza o reserva de fibra del 25%) y unidades de cajas de empalme.

El criterio de riqueza o reserva de fibra del 25% viene determinado por la parte proporcional de
las partidas correspondientes a las reservas o “cocas” que se requieren en los siguientes casos:

 Entradas o salidas de los nodos o puntos de interconexión.

 Empalmes de segregación tanto en arqueta como en fachada.

 Pasos del cableado por arqueta.

 Subidas a fachada.

Página 16 de 42


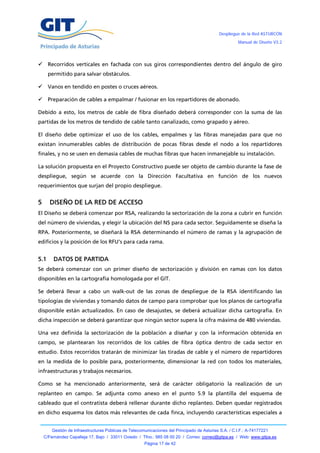

 Recorridos verticales en fachada con sus giros correspondientes dentro del ángulo de giro
permitido para salvar obstáculos.

 Vanos en tendido en postes o cruces aéreos.

 Preparación de cables a empalmar / fusionar en los repartidores de abonado.

Debido a esto, los metros de cable de fibra diseñado deberá corresponder con la suma de las
partidas de los metros de tendido de cable tanto canalizado, como grapado y aéreo.

El diseño debe optimizar el uso de los cables, empalmes y las fibras manejadas para que no
existan innumerables cables de distribución de pocas fibras desde el nodo a los repartidores
finales, y no se usen en demasía cables de muchas fibras que hacen inmanejable su instalación.

La solución propuesta en el Proyecto Constructivo puede ser objeto de cambio durante la fase de
despliegue, según se acuerde con la Dirección Facultativa en función de los nuevos
requerimientos que surjan del propio despliegue.

5 DISEÑO DE LA RED DE ACCESO
El Diseño se deberá comenzar por RSA, realizando la sectorización de la zona a cubrir en función
del número de viviendas, y elegir la ubicación del NS para cada sector. Seguidamente se diseña la
RPA. Posteriormente, se diseñará la RSA determinando el número de ramas y la agrupación de
edificios y la posición de los RFU’s para cada rama.

5.1 DATOS DE PARTIDA
Se deberá comenzar con un primer diseño de sectorización y división en ramas con los datos
disponibles en la cartografía homologada por el GIT.

Se deberá llevar a cabo un walk-out de las zonas de despliegue de la RSA identificando las
tipologías de viviendas y tomando datos de campo para comprobar que los planos de cartografía
disponible están actualizados. En caso de desajustes, se deberá actualizar dicha cartografía. En
dicha inspección se deberá garantizar que ningún sector supera la cifra máxima de 480 viviendas.

Una vez definida la sectorización de la población a diseñar y con la información obtenida en
campo, se plantearan los recorridos de los cables de fibra óptica dentro de cada sector en
estudio. Estos recorridos tratarán de minimizar las tiradas de cable y el número de repartidores
en la medida de lo posible para, posteriormente, dimensionar la red con todos los materiales,
infraestructuras y trabajos necesarios.

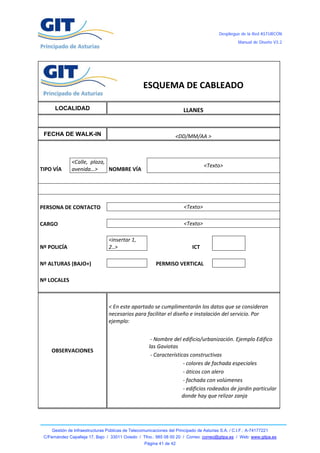

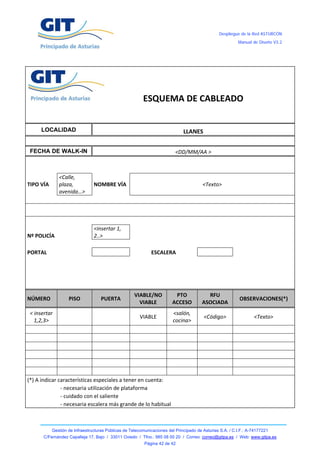

Como se ha mencionado anteriormente, será de carácter obligatorio la realización de un
replanteo en campo. Se adjunta como anexo en el punto 5.9 la plantilla del esquema de
cableado que el contratista deberá rellenar durante dicho replanteo. Deben quedar registrados
en dicho esquema los datos más relevantes de cada finca, incluyendo características especiales a

Página 17 de 42


tener en cuenta para la realización del diseño y/o instalación.

La información obtenida en campo será:

 Número de viviendas, locales, alturas, piso-puerta y números de policía actualizados de cada
finca. Debe especificarse la asignación del piso-puerta a la RFU que le da servicio.

 Verticales indicando el nº de viviendas y locales que la componen.

 Puntos de entrada de acometida de cada piso-puerta. Deberá tenerse muy en cuenta la
instalación de las acometidas desde el RFU hasta la casa del abonado, así como su punto de
entrada, ya que se debe garantizar que la realización del alta es posible, asegurando así la
comerciabilidad de las unidades proyectadas, (habitualmente líneas de salón en el caso de
altas que no cuenten con ICT).

 Posibles tendidos necesarios: grapado, aéreo, canalizado.

 Tipo de instalación de los cableados: fachada, azotea, interior.

 Posibles ubicaciones de los repartidores en función de las verticales y recomendaciones de
instalación.

Se comenzará el diseño de ubicación de los RFU y tendidos de cables de RSA y, una vez ubicados
los teóricos puntos de ubicación de Nodos Secundarios, se procederá a diseñar la RPA y ubicación
del Nodo Primario.

Con el estudio hecho se deberá comprobar en campo la viabilidad de las ubicaciones elegidas, y
en caso negativo buscar el mejor punto y modificar el diseño.

El diseño realizado permitirá comenzar el proyecto constructivo, que identificará el escandallo de
elementos a desplegar.

5.2 DISEÑO RPA
5.2.1 Consideraciones previas
En este apartado se dan las consideraciones a tener en cuenta para ubicar físicamente los NS y los
tendidos del cableado en el diseño de la red principal de acceso, que unirá los NS con el NP:

 Para la ubicación de los NS se tratará de buscar un punto central dentro de cada uno de los
sectores, para tratar de minimizar la distancia media de los tramos de red secundaria.

 A cada sector se le dará servicio a través de un NS ubicado en armario de intemperie o en el
local del NP.

 A cada NS de exterior se le dedican 16 fibras ópticas desde el NP.

 Para reducir el número de cables que han de partir del NP, se agruparán cables en múltiplos
de 16 f.o. empleando los tipos de empalmes explicados en el apartado 4.1.9.

Página 18 de 42


5.2.2 Gestión de fibras
Un esquema de la RPA se puede observar en la siguiente figura:

...
...
...
Figura 14: Ejemplo de esquema de RPA

 Se considera como inicio de la RPA la salida del NP. Por lo tanto, se deberá terminar el/los
cables de inicio de RPA fusionados a pig-tail en el nodo.

 La división del cable de inicio de RPA se realizará en diferentes niveles empleando los
diferentes tipos de empalmes del apartado 4.1.9, hasta llegar a cada NS con las 16 fibras
necesarias.

 Dado que un mismo cable de RPA agrupará a varios NS, se emplearán los empalmes de los
tipos explicados en el apartado 4.1.9 de tal forma que se minimice el número de cables a
instalar y el recorrido de los mismos.

 La terminación de la RPA se considera en la fusión a la entrada de los splitters 1:8, 1:32 de los
NS.

5.2.3 Metodología de diseño
Se ubicarán los NS y los empalmes de RPA de acuerdo a los siguientes criterios:

 Se realizará el trazado de los cables individuales de sector (16 FO) hasta el NP por el camino
más óptimo en distancia.

 Siempre que confluyan más de dos cables en un mismo camino, se buscará la ubicación del
empalme adecuada para el número de cables que coincidan en el tramo y se considerará a
partir de este punto y hasta el NP, el trazado de un único cable con un número de fibras
mayor.

 Esta operación se realizará de forma iterativa hasta alcanzar el NP con el menor número de
cables posible.

 Los empalmes de RPA se ubicarán en arquetas, intentando minimizar los metros y el número

Página 19 de 42


de cables a instalar.

5.2.4 Ejemplo de diseño
A continuación se muestra un esquema a modo de ejemplo:

Figura 15: Ejemplo de Diseño RPA

5.3 Diseño RSA
El factor más importante en el diseño de este tramo de red es el de disponer de una agrupación
de RFU’s que, usando cables de hasta 48 FO, permitan dar servicio hasta un máximo de 480
conexiones. Por tanto, la gestión de estas fibras junto con el tipo de RFU y las distintas
combinaciones de fusionarlas en estos, nos servirán para dimensionar adecuadamente el sector y
dar cobertura a la totalidad del mismo.

5.3.1 Consideraciones básicas del diseño
En este apartado se dan las consideraciones a tener en cuenta para ubicar físicamente los
repartidores de abonado y los tendidos del cableado en el diseño de los sectores.

Página 20 de 42


 Los repartidores de fibra óptica en cada rama tienen que estar lo más próximos a las
verticales con mayor número de clientes.

 En edificios de ocupación alta, la longitud del cable de usuario será de un máximo de 40 m.,
pudiendo llegar a los 60 m. en casos particulares que se justifiquen por el ajuste del número
de cajas de usuario.

 Cuando tratemos viviendas aisladas, las longitudes de acometida de usuario serán de un
máximo de 100 m., pudiendo llegar a 150 m. en casos particulares.

 Los cables de usuario no podrán tenderse en cruces aéreos ni canalizados, salvo en sectores
de casas aisladas. También se permitirán altas de forma aérea en pequeñas agrupaciones de
viviendas, no superiores a 6, que sean final de línea y a las que ya se esté dando servicio a
través de cables aéreos, (eléctrico, telefónico...).

 Los locales comerciales cuentan como unidad inmobiliaria para el servicio, aunque no se
computan para el dimensionamiento. En cada bloque, se consideran las viviendas + locales
comerciales.

 Preferentemente, las ubicaciones de las cajas facilitan la entrada del cable de abonado
directamente al salón, por tanto el recorrido del cable de la red de usuario será por esas
fachadas.

 En edificios con ICT, los RFU’s se instalarán en el RITI. En este caso, ha de dejarse instalado el
precableado vertical, mediante un cable de red de distribución que discurra por la
canalización principal, segregando del mismo, las fibras necesarias en cada planta. En
función del número de viviendas y del tamaño del registro de planta, se instalará, bien una
caja de registro secundario de conexión por cada vivienda o bien una para todas, donde se
dejarán las fibras necesarias sin fusionar. Se irán realizando estas fusiones a medida que se
vayan dando las altas correspondientes.

 Las cajas a instalar serán de 24, 12(en función de los splitters 1:4 internos que se instalen.) y 6
usuarios.

En cualquier caso, no podrá considerarse vivienda cubierta por la red, y por lo tanto diseñada,
aquella en la que sea necesaria realizar obra civil para dar el alta de abonado.

5.3.2 Gestión de fibras
Las fibras a considerar son las siguientes:

 Fibras hacia pig-tails (repartidor de 6 y 12 ó 24): En el caso del repartidor de 12 o 24, son las
fibras que se fusionan, del cable que entra, hacia los splitters 1:4 por medio de una fusión.
Siempre se colocará un único splitter por repartidor de 12 usuarios y 2 splitters por repartidor
de 24 usuarios, en primera instalación. En el caso del repartidor de 6 usuarios se fusionan las

Página 21 de 42


fibras a pig-tail, no contiene splitters.

 Fibras en paso (repartidor de 12 o 24): Son las fibras del cable de fo que entra, y no han sido
fusionadas (hacia splitters o en derivación) y van hacia la siguiente caja, por lo tanto, se
produce la segregación de las fibras necesarias en esa caja, y el resto van en paso.

 Fibras en derivación (repartidor de 12 o 24): Son las fibras que se fusionan dentro de una caja
y van hacia otra caja a través de otro cable. Se fusionarán el 100% de las fibras del cable
entrante necesarias para derivación (hasta un máximo de 18 fibras para las cajas de 12
usuarios, y 24 para las cajas de 24 usuarios).

5.3.3 Metodología de diseño
Se ubicarán los RFU’s según las consideraciones básicas de diseño mencionadas, intentando
agrupar el mayor número de viviendas y locales por RFU y de a cuerdo a los criterios
especificados en el apartado 4.1.5.

Dado que de un NS partirán, como caso general, de 5/8 cables de hasta 48 FO (de 1/9 si NS
dentro del local del NP), podrá ser útil el empleo de los empalmes presentados en apartados
anteriores para la agrupación de cables desde el armario del NS, y siempre por recorridos
canalizados, de tal forma que de este punto salga un menor número de cables y facilitar así su
instalación.

El número de fibras de estos cables será variable, ya que dependerá del tamaño concreto de la
rama y de la proporción de zonas de baja ocupación (RFU’s sin splitting).

Para el dimensionamiento de los cables de fibra de la RSA, se contabilizarán todos los splitters
1:4 necesarios para dar cobertura a la rama así como al número total de viviendas servidas desde
RFU’s sin splitting. Dicha cifra se redondeará por exceso a un múltiplo de 8.

En cuanto a los cables de rama que correspondan a derivaciones a partir de los cables principales,
se mantendrá la misma regla anterior para su dimensionamiento, siendo 6 f.o. el menor tamaño
de ellos.

Para el cálculo del número de ramas en los que se divide la zona a cubrir por cada NS, se debe
evitar que el cable principal de cada uno de ellos supere las 48 f.o.

5.3.4 Ejemplo de Diseño
En la figura siguiente se muestra un ejemplo real de agrupación de viviendas con el
dimensionado de las RFU’s correspondientes: una RFU (marrón) que cubre 16 viviendas más 6
locales y que tiene en derivación una RFU terminal (azul) que da servicio a 6 viviendas y un local.

Página 22 de 42


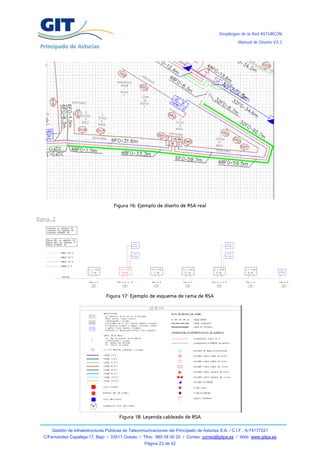

Figura 16: Ejemplo de diseño de RSA real

Figura 17: Ejemplo de esquema de rama de RSA

Figura 18: Leyenda cableado de RSA

Página 23 de 42


5.4 ACOMETIDA DE USUARIOS
La Red de Acometida de Usuarios es la parte de la red que conecta los RFU’s con el equipo de
usuario. Para el cálculo de la distancia de acometida a usuario, será necesario considerar:

 Tramos de coca o reserva para conectar el cable al RFU.

 Tramos de cable en fachada, aéreo o canalizado desde el repartidor hasta el punto de
entrada a la vivienda.

 Tramo de cable desde el punto de entrada en la vivienda hasta la toma de abonado.

 Porcentaje de riqueza o reserva de fibra óptica.

Con estas premisas, se tiene que:

 Para edificios de varias alturas, el recorrido del cable de acometida hacia el abonado no será
mayor de 40 metros, salvo cuando la caja esté en una sola vertical, que no se considera
ninguna limitación.

 Para edificios de 1 ó 2 alturas, el recorrido del cable de acometida hacia el abonado no será
mayor de 25 metros.

 Para edificios de una altura dispersos, las longitudes de acometida de abonado podrán ser
superiores a 25 m., pero se limitará a 150m.

Por norma general, no se proyectarán acometidas que tengan como punto de entrada cocinas o
baños debido a la dificultad para realizar el recorrido de la misma. Sólo en casos muy puntuales y
bajo la aprobación y supervisión de la Dirección Facultativa correspondiente, la ubicación de
RFU’s podrá ser diseñada de manera que pueden proyectarse acometidas en las que el punto de
entrada a la vivienda no sea el “salón”.

6 CODIFICACIÓN DE ELEMENTOS
6.1 POBLACIÓN
La numeración de una población está formada por tres caracteres que recogen su denominación.
En la asignación de estos caracteres se salvarán posibles duplicidades consecuencia de
denominaciones parecidas. Un ejemplo es el de las poblaciones de la siguiente tabla:

POBLACIÓN CÓDIGO
NAVA NAV
INFIESTO INF
LLANES LLA

6.2 SECTOR
La codificación de un sector consiste en un código alfanumérico formado por:

Página 24 de 42


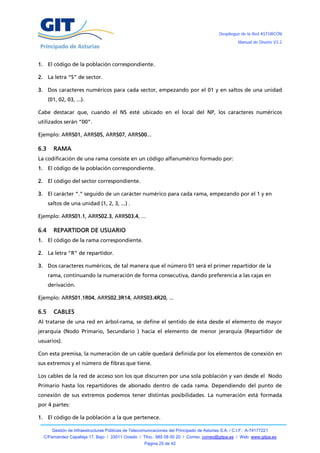

1. El código de la población correspondiente.

2. La letra “S” de sector.

3. Dos caracteres numéricos para cada sector, empezando por el 01 y en saltos de una unidad
(01, 02, 03, ...).

Cabe destacar que, cuando el NS esté ubicado en el local del NP, los caracteres numéricos
utilizados serán “00”.

Ejemplo: ARRS01, ARRS05, ARRS07, ARRS00...

6.3 RAMA
La codificación de una rama consiste en un código alfanumérico formado por:
1. El código de la población correspondiente.

2. El código del sector correspondiente.

3. El carácter “.” seguido de un carácter numérico para cada rama, empezando por el 1 y en
saltos de una unidad (1, 2, 3, ...) .

Ejemplo: ARRS01.1, ARRS02.3, ARRS03.4, ...

6.4 REPARTIDOR DE USUARIO
1. El código de la rama correspondiente.

2. La letra “R” de repartidor.

3. Dos caracteres numéricos, de tal manera que el número 01 será el primer repartidor de la
rama, continuando la numeración de forma consecutiva, dando preferencia a las cajas en
derivación.

Ejemplo: ARRS01.1R04, ARRS02.3R14, ARRS03.4R20, ...

6.5 CABLES
Al tratarse de una red en árbol-rama, se define el sentido de ésta desde el elemento de mayor
jerarquía (Nodo Primario, Secundario ) hacia el elemento de menor jerarquía (Repartidor de
usuarios).

Con esta premisa, la numeración de un cable quedará definida por los elementos de conexión en
sus extremos y el número de fibras que tiene.

Los cables de la red de acceso son los que discurren por una sola población y van desde el Nodo
Primario hasta los repartidores de abonado dentro de cada rama. Dependiendo del punto de
conexión de sus extremos podemos tener distintas posibilidades. La numeración está formada
por 4 partes:

1. El código de la población a la que pertenece.

Página 25 de 42


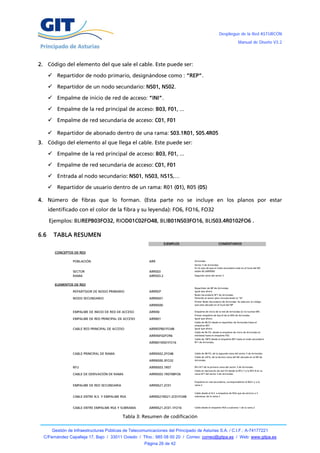

2. Código del elemento del que sale el cable. Este puede ser:

 Repartidor de nodo primario, designándose como : “REP”.

 Repartidor de un nodo secundario: NS01, NS02.

 Empalme de inicio de red de acceso: “INI”.

 Empalme de la red principal de acceso: B03, F01, ...

 Empalme de red secundaria de acceso: C01, F01

 Repartidor de abonado dentro de una rama: S03.1R01, S05.4R05
3. Código del elemento al que llega el cable. Este puede ser:

 Empalme de la red principal de acceso: B03, F01, ...

 Empalme de red secundaria de acceso: C01, F01

 Entrada al nodo secundario: NS01, NS03, NS15,…

 Repartidor de usuario dentro de un rama: R01 (01), R05 (05)

4. Número de fibras que lo forman. (Esta parte no se incluye en los planos por estar
identificado con el color de la fibra y su leyenda): FO6, FO16, FO32

Ejemplos: BLIREPB03FO32, RIOD01C02FO48, BLIB01NS03FO16, BLIS03.4R0102FO6 .

6.6 TABLA RESUMEN
EJEMPLOS COMENTARIOS

CONCEPTOS DE RED

POBLACIÓN ARR Arriondas
Sector 3 de Arriondas.
En el caso de que el nodo secundario esté en el local del NP,
SECTOR ARRS03 doble 00 (ARRS00)

RAMA ARRS03.2 Segunda rama del sector 3

ELEMENTOS DE RED
Repartidor de NP de Arriondas
REPARTIDOR DE NODO PRIMARIO ARRREP Igual que ahora
Nodo Secundario Nº1 de Arriondas.
NODO SECUNDARIO ARRNS01 Parecido al sector pero incorporando la "N"
Primer Nodo Secundario de Arriondas. Se sabe por el código
ARRNS00 que está ubicado en el local del NP

EMPALME DE INICIO DE RED DE ACCESO ARRINI Empalme de inicio de la red de Arriondas (si no tuviese NP)
Primer empalme de tipo B de la RPA de Arriondas.
EMPALME DE RED PRINCIPAL DE ACCESO ARRB01 Igual que ahora
Cable de 48 FO desde el repartidor de Arriondas hasta el
empalme B01.
CABLE RED PRINCIPAL DE ACCESO ARRREPB01FO48 Igual que ahora
Cable de 96 FO, desde el empalme de inicio de Arriondas (si
ARRINIF02FO96 existiese) hasta el empalme F02.
Cable de 16FO desde el empalme B01 hasta el nodo secundario
ARRB01NS01FO16 Nº1 de Arriondas.

CABLE PRINCIPAL DE RAMA ARRNS02.2FO48 Cable de 48 FO, de la segunda rama del sector 2 de Arriondas.
Cable de 32FO, de la tercera rama del NS ubicado en el NP de
ARRNS00.3FO32 Arriondas

RFU ARRNS03.1R07 Rfu Nº7 de la primera rama del sector 3 de Arriondas.
Cable en derivación de seis FO desde la RFU 7 a la RFU 8 en la
CABLE DE DERIVACIÓN DE RAMA ARRNS03.1R0708FO6 rama Nº1 del sector 3 de Arriondas.

Empalme en red secundaria, correspondiente al NS21 y a la
EMPALME DE RED SECUNDARIA ARRNS21.2C01 rama 2

Cable desde el N.S. a empalme de RSA que da servicio a 3
CABLE ENTRE N.S. Y EMPALME RSA ARRNS21NS21.2C01FO48 subramas, de la rama 2

CABLE ENTRE EMPALME RSA Y SUBRAMA ARRNS21.2C01.1FO16 Cable desde el empalme RSA a subrama 1 de la rama 2

Tabla 3: Resumen de codificación

Página 26 de 42


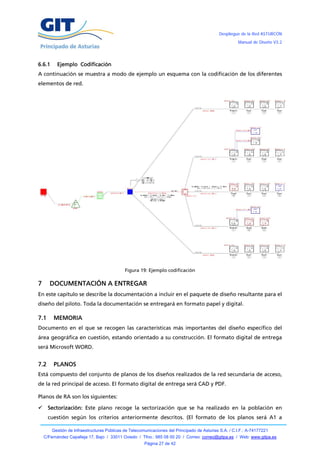

6.6.1 Ejemplo Codificación
A continuación se muestra a modo de ejemplo un esquema con la codificación de los diferentes
elementos de red.

Figura 19: Ejemplo codificación

7 DOCUMENTACIÓN A ENTREGAR
En este capítulo se describe la documentación a incluir en el paquete de diseño resultante para el
diseño del piloto. Toda la documentación se entregará en formato papel y digital.

7.1 MEMORIA
Documento en el que se recogen las características más importantes del diseño específico del
área geográfica en cuestión, estando orientado a su construcción. El formato digital de entrega
será Microsoft WORD.

7.2 PLANOS
Está compuesto del conjunto de planos de los diseños realizados de la red secundaria de acceso,
de la red principal de acceso. El formato digital de entrega será CAD y PDF.

Planos de RA son los siguientes:

 Sectorización: Este plano recoge la sectorización que se ha realizado en la población en
cuestión según los criterios anteriormente descritos. (El formato de los planos será A1 a

Página 27 de 42


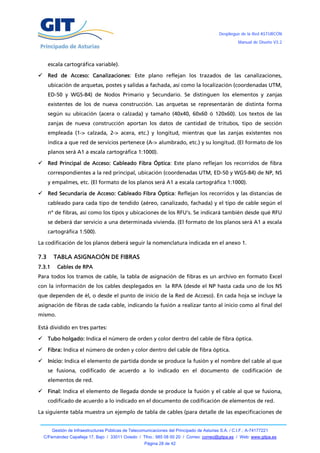

escala cartográfica variable).

 Red de Acceso: Canalizaciones: Este plano reflejan los trazados de las canalizaciones,
ubicación de arquetas, postes y salidas a fachada, así como la localización (coordenadas UTM,
ED-50 y WGS-84) de Nodos Primario y Secundario. Se distinguen los elementos y zanjas
existentes de los de nueva construcción. Las arquetas se representarán de distinta forma
según su ubicación (acera o calzada) y tamaño (40x40, 60x60 ó 120x60). Los textos de las
zanjas de nueva construcción aportan los datos de cantidad de tritubos, tipo de sección
empleada (1-> calzada, 2-> acera, etc.) y longitud, mientras que las zanjas existentes nos
indica a que red de servicios pertenece (A-> alumbrado, etc.) y su longitud. (El formato de los
planos será A1 a escala cartográfica 1:1000).

 Red Principal de Acceso: Cableado Fibra Óptica: Este plano reflejan los recorridos de fibra
correspondientes a la red principal, ubicación (coordenadas UTM, ED-50 y WGS-84) de NP, NS
y empalmes, etc. (El formato de los planos será A1 a escala cartográfica 1:1000).

 Red Secundaria de Acceso: Cableado Fibra Óptica: Reflejan los recorridos y las distancias de
cableado para cada tipo de tendido (aéreo, canalizado, fachada) y el tipo de cable según el
nº de fibras, así como los tipos y ubicaciones de los RFU’s. Se indicará también desde qué RFU
se deberá dar servicio a una determinada vivienda. (El formato de los planos será A1 a escala
cartográfica 1:500).

La codificación de los planos deberá seguir la nomenclatura indicada en el anexo 1.

7.3 TABLA ASIGNACIÓN DE FIBRAS
7.3.1 Cables de RPA
Para todos los tramos de cable, la tabla de asignación de fibras es un archivo en formato Excel
con la información de los cables desplegados en la RPA (desde el NP hasta cada uno de los NS
que dependen de él, o desde el punto de inicio de la Red de Acceso). En cada hoja se incluye la
asignación de fibras de cada cable, indicando la fusión a realizar tanto al inicio como al final del
mismo.

Está dividido en tres partes:

 Tubo holgado: Indica el número de orden y color dentro del cable de fibra óptica.

 Fibra: Indica el número de orden y color dentro del cable de fibra óptica.

 Inicio: Indica el elemento de partida donde se produce la fusión y el nombre del cable al que
se fusiona, codificado de acuerdo a lo indicado en el documento de codificación de
elementos de red.

 Final: Indica el elemento de llegada donde se produce la fusión y el cable al que se fusiona,
codificado de acuerdo a lo indicado en el documento de codificación de elementos de red.

La siguiente tabla muestra un ejemplo de tabla de cables (para detalle de las especificaciones de

Página 28 de 42


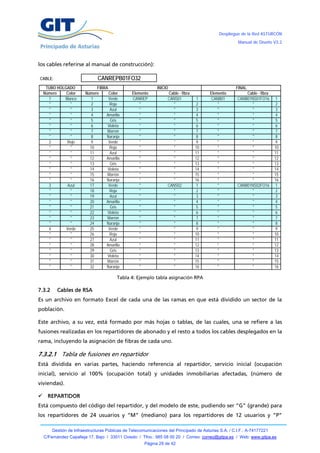

los cables referirse al manual de construcción):

CABLE: CANREPB01FO32
TUBO HOLGADO FIBRA INICIO FINAL
Número Color Número Color Elemento Cable - fibra Elemento Cable - fibra
1 Blanco 1 Verde CANREP CANS01 1 CANB01 CANB01NS01FO16 1
" " 2 Roja " " 2 " " 2
" " 3 Azul " " 3 " " 3
" " 4 Amarilla " " 4 " " 4
" " 5 Gris " " 5 " " 5
" " 6 Violeta " " 6 " " 6
" " 7 Marrón " " 7 " " 7
" " 8 Naranja " " 8 " " 8
2 Rojo 9 Verde " " 9 " " 9
" " 10 Roja " " 10 " " 10
" " 11 Azul " " 11 " " 11
" " 12 Amarilla " " 12 " " 12
" " 13 Gris " " 13 " " 13
" " 14 Violeta " " 14 " " 14
" " 15 Marrón " " 15 " " 15
" " 16 Naranja " " 16 " " 16
3 Azul 17 Verde " CANS02 1 " CANB01NS02FO16 1
" " 18 Roja " " 2 " " 2
" " 19 Azul " " 3 " " 3
" " 20 Amarilla " " 4 " " 4
" " 21 Gris " " 5 " " 5
" " 22 Violeta " " 6 " " 6
" " 23 Marrón " " 7 " " 7
" " 24 Naranja " " 8 " " 8
4 Verde 25 Verde " " 9 " " 9
" " 26 Roja " " 10 " " 10
" " 27 Azul " " 11 " " 11
" " 28 Amarilla " " 12 " " 12
" " 29 Gris " " 13 " " 13
" " 30 Violeta " " 14 " " 14
" " 31 Marrón " " 15 " " 15
" " 32 Naranja " " 16 " " 16

Tabla 4: Ejemplo tabla asignación RPA

7.3.2 Cables de RSA
Es un archivo en formato Excel de cada una de las ramas en que está dividido un sector de la
población.

Este archivo, a su vez, está formado por más hojas o tablas, de las cuales, una se refiere a las
fusiones realizadas en los repartidores de abonado y el resto a todos los cables desplegados en la
rama, incluyendo la asignación de fibras de cada uno.

7.3.2.1 Tabla de fusiones en repartidor
Está dividida en varias partes, haciendo referencia al repartidor, servicio inicial (ocupación
inicial), servicio al 100% (ocupación total) y unidades inmobiliarias afectadas, (número de
viviendas).

 REPARTIDOR
Está compuesto del código del repartidor, y del modelo de este, pudiendo ser “G” (grande) para
los repartidores de 24 usuarios y “M” (mediano) para los repartidores de 12 usuarios y “P”

Página 29 de 42


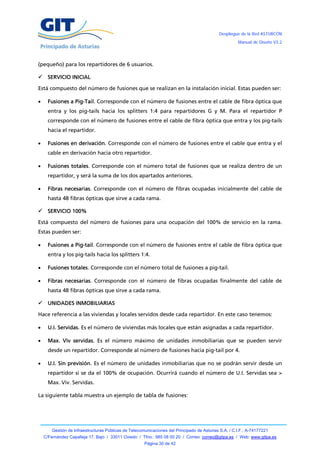

(pequeño) para los repartidores de 6 usuarios.

 SERVICIO INICIAL

Está compuesto del número de fusiones que se realizan en la instalación inicial. Estas pueden ser:

 Fusiones a Pig-Tail. Corresponde con el número de fusiones entre el cable de fibra óptica que
entra y los pig-tails hacia los splitters 1:4 para repartidores G y M. Para el repartidor P
corresponde con el número de fusiones entre el cable de fibra óptica que entra y los pig-tails
hacia el repartidor.

 Fusiones en derivación. Corresponde con el número de fusiones entre el cable que entra y el
cable en derivación hacia otro repartidor.

 Fusiones totales. Corresponde con el número total de fusiones que se realiza dentro de un
repartidor, y será la suma de los dos apartados anteriores.

 Fibras necesarias. Corresponde con el número de fibras ocupadas inicialmente del cable de
hasta 48 fibras ópticas que sirve a cada rama.

 SERVICIO 100%

Está compuesto del número de fusiones para una ocupación del 100% de servicio en la rama.
Estas pueden ser:

 Fusiones a Pig-tail. Corresponde con el número de fusiones entre el cable de fibra óptica que
entra y los pig-tails hacia los splitters 1:4.

 Fusiones totales. Corresponde con el número total de fusiones a pig-tail.

 Fibras necesarias. Corresponde con el número de fibras ocupadas finalmente del cable de
hasta 48 fibras ópticas que sirve a cada rama.

 UNIDADES INMOBILIARIAS

Hace referencia a las viviendas y locales servidos desde cada repartidor. En este caso tenemos:

 U.I. Servidas. Es el número de viviendas más locales que están asignadas a cada repartidor.

 Max. Viv servidas. Es el número máximo de unidades inmobiliarias que se pueden servir
desde un repartidor. Corresponde al número de fusiones hacia pig-tail por 4.

 U.I. Sin previsión. Es el número de unidades inmobiliarias que no se podrán servir desde un
repartidor si se da el 100% de ocupación. Ocurrirá cuando el número de U.I. Servidas sea >
Max. Viv. Servidas.

La siguiente tabla muestra un ejemplo de tabla de fusiones:

Página 30 de 42


TABLA DE FUSIONES POR REPARTIDOR C NS01.5
A
SERVICIO INICIAL SERVICIO 100 %
FIBRAS FIBRAS Max. Viv
FUSIONES FUSIONES U.I. Sin
NECESARIAS NECESARIAS U.I. Servidas servidas
previsión
REPARTIDOR G / P SPLITTER/VIV DERIV. TOTAL TOTAL SPLIT/VIV DERIV. TOTAL TOTAL
CANS01.5R01 G 2 1 3 2 5 3 8 5 19 20 0
CANS01.5R02 M 1 0 1 1 3 0 3 3 10 12 0
CANS01.5R03 M 1 0 1 1 3 0 3 3 12 12 0
CANS01.5R04 M 1 0 1 1 3 0 3 3 11 12 0
CANS01.5R05 M 1 5 6 1 2 5 7 2 7 8 0
CANS01.5R06 P 5 0 5 5 5 0 5 5 5 5 0
CANS01.5R07 M 1 0 1 1 2 0 2 2 8 8 0
CANS01.5R08 P 6 0 6 6 6 0 6 6 6 6 0
24 18 37 29 78 83 0

Tabla 5: Tabla de fusiones por repartidor

7.3.2.2 Tabla de cables de la rama
Esta hoja y las sucesivas dentro del archivo se utilizan para identificar las fusiones a nivel de fibra
que se necesitan en cada uno de los cables que dan servicio a la rama diseñada. Está dividido en
tres partes:

 Tubo holgado: Indica el número de orden y color dentro del cable de fibra óptica.

 Fibra: Indica el número de orden y color dentro del cable de fibra óptica.

 Inicio: Indica el elemento de partida donde se produce la fusión y el nombre del cable al que
se fusiona. Los posibles elementos de inicio de los cables de ramas podrán ser:

 Repartidor de NS

 Repartidor de NP

 Otro RFU

 De empalmes

 Final: Indica el elemento de llegada donde se produce la fusión y el cable al que se fusiona,
que en este caso será el repartidor final de usuario. Las siguientes tablas muestran un
ejemplo de tabla de cables:

Página 31 de 42


CABLE: CANNS01.5FO32
TUBO HOLGADO FIBRA INICIO FINAL
Número Color Número Color Elemento Cable - fibra Elemento Cable - fibra
1 Blanco 1 Verde CANNS01 1 CANNS01.5R01 SPLITTER 1:4 1
" " 2 Roja " 2 CANNS01.5R01 SPLITTER 1:4 2
" " 3 Azul " 3 CANNS01.5R01 CANNS01.5R0102FO6 1
" " 4 Amarilla " 4 Reserva --
" " 5 Gris " 5 Reserva --
" " 6 Violeta " 6 Reserva --
" " 7 Marrón " 7 Reserva --
" " 8 Naranja " 8 Reserva --
2 Rojo 9 Verde " 9 CANNS01.5R03 SPLITTER 1:4 1
" " 10 Roja " 10 CANNS01.5R04 SPLITTER 1:4 1
" " 11 Azul " 11 Reserva --
" " 12 Amarilla " 12 Reserva --
" " 13 Gris " 13 Reserva --
" " 14 Violeta " 14 Reserva --
" " 15 Marrón " 15 Sin asignar --
" " 16 Naranja " 16 Sin asignar --
3 Azul 17 Verde " 17 CANNS01.5R05 SPLITTER 1:4 1
" " 18 Roja " 18 CANNS01.5R05 CANNS01.5R0506FO6 1
" " 19 Azul " 19 CANNS01.5R05 CANNS01.5R0506FO6 2
" " 20 Amarilla " 20 CANNS01.5R05 CANNS01.5R0506FO6 3
" " 21 Gris " 21 CANNS01.5R05 CANNS01.5R0506FO6 4
" " 22 Violeta " 22 CANNS01.5R05 CANNS01.5R0506FO6 5
" " 23 Marrón " 23 Reserva --
" " 24 Naranja " 24 Sin asignar --
4 Verde 25 Verde " 25 CANNS01.5R07 SPLITTER 1:4 1
" " 26 Roja " 26 CANNS01.5R08 PIGTAIL 1
" " 27 Azul " 27 CANNS01.5R08 PIGTAIL 2
" " 28 Amarilla " 28 CANNS01.5R08 PIGTAIL 3
" " 29 Gris " 29 CANNS01.5R08 PIGTAIL 4
" " 30 Violeta " 30 CANNS01.5R08 PIGTAIL 5
" " 31 Marrón " 31 CANNS01.5R08 PIGTAIL 6
" " 32 Naranja " 32 Reserva --

OBSERVACIONES GENERALES
Las fibras en reserva están contabilizadas para poder ser empleadas en splitters 1:4 que podrán ser instalados en el futuro si la penetración de clientes así
lo requiere. En RFU's grandes se intalan inicialmente 2 splitters y en cajas medianas 1. En las RFU's pequeñas, (sin splitting), se contabilizan todas las
fusiones a pigtail de posibles clientes.

Tabla 6: Ejemplo tablas asignación RSA

7.3.2.3 Codificación de archivos de tablas de asignación
Denominación Nombre fichero
RPA BBB_RPA _Tabla_Asginación_EDjj.xls
RSA: Rama BBB_RSA_Tabla_Asignación_SYY_Y_ EDjj.xls
BBB = Código de la población
SYY= Conjunto de caracteres que conforman la Numeración del sector cubierto por el
tramo de RSA (Por ejemplo S01, S02).
Y= Numeración de la rama cubierta por el tramo de RSA.
EDjj= Contador de edición, siendo ED01 para los planos nuevos y ED02 para los que se
modifique del Proyecto Constructivo.

7.4 TABLA DE MEDICIONES Y VALORACIONES
Es un archivo en formato Excel que comprende las mediciones de todos los materiales y trabajos
necesarios para la construcción del diseño realizado tanto de la Red Principal como de la Red
Secundaria de Acceso, según la relación de partidas del preciario del proyecto.

Página 32 de 42


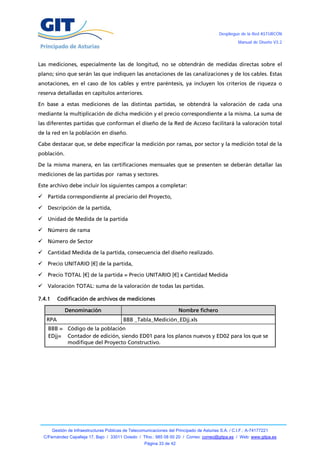

Las mediciones, especialmente las de longitud, no se obtendrán de medidas directas sobre el
plano; sino que serán las que indiquen las anotaciones de las canalizaciones y de los cables. Estas
anotaciones, en el caso de los cables y entre paréntesis, ya incluyen los criterios de riqueza o
reserva detalladas en capítulos anteriores.

En base a estas mediciones de las distintas partidas, se obtendrá la valoración de cada una
mediante la multiplicación de dicha medición y el precio correspondiente a la misma. La suma de
las diferentes partidas que conforman el diseño de la Red de Acceso facilitará la valoración total
de la red en la población en diseño.

Cabe destacar que, se debe especificar la medición por ramas, por sector y la medición total de la
población.

De la misma manera, en las certificaciones mensuales que se presenten se deberán detallar las
mediciones de las partidas por ramas y sectores.

Este archivo debe incluir los siguientes campos a completar:

 Partida correspondiente al preciario del Proyecto,

 Descripción de la partida,

 Unidad de Medida de la partida

 Número de rama

 Número de Sector

 Cantidad Medida de la partida, consecuencia del diseño realizado.

 Precio UNITARIO [€] de la partida,

 Precio TOTAL [€] de la partida = Precio UNITARIO [€] x Cantidad Medida

 Valoración TOTAL: suma de la valoración de todas las partidas.

7.4.1 Codificación de archivos de mediciones

RPA BBB _Tabla_Medición_EDjj.xls

Página 33 de 42


ANEXO I
NORMATIVA DE DIBUJO
1. FORMATO
 Formato de dibujo Autocad (versión igual o superior 2000) y PDF.

 Todos los elementos se dibujarán con atributos por capa, excepto el color del cable.

 Se utilizaran referencias externas superpuestas, No enlazadas, y siempre en la capa 0.

 Se generarán 4 ficheros:

Sectorización BBB_XXX _Sectorización_EDjj.dwg
Red de Acceso: Canalizaciones BBB_XXX_Red_Acc_Canalización_ EDjj.dwg
Red Principal de Acceso: Cableado F.O. BBB_XXX_Red_Princ_Acc_FO_ EDjj.dwg
Red Secundaria de Acceso: Cableado F.O. BBB_XXX _Red_Secund_Acc_FO_ EDjj_Dkk.dwg
XXX= Tipo de documento, en este caso plano (PLA)

 En los planos de cableado aparecerán las arquetas, líneas de canalización, las salidas a
fachada y los postes, todos ellos sin sus textos, mientras que en los de canalización
aparecerán únicamente arquetas, canalización, salidas a fachada, postes y los textos de la
canalización.

 Toda la red (cable + canalización + detalles) ha de estar dibujada en el espacio modelo. En el
espacio papel solo se inserta de ref. el marco, y se escriben los textos el cajetín (que se
borrarán del marco).

 La cartografía de fondo tendrá un tono tenue (depende de la impresora) para no estorbar,
atributos por capa, capa color 8.

 Los elementos gráficos tendrán los atributos por capa, según la norma. El estilo de trazado se
le da a la capa no al elemento.

2. SIMBOLOGÍA
 Se dibujarán los cables, arquetas y postes según leyenda.

Página 34 de 42


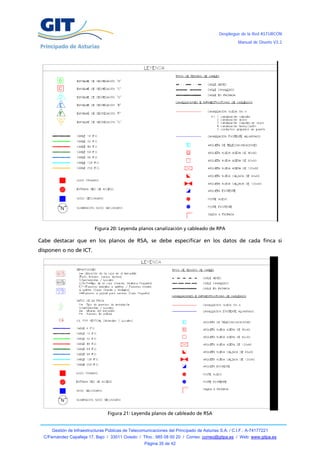

Figura 20: Leyenda planos canalización y cableado de RPA

Cabe destacar que en los planos de RSA, se debe especificar en los datos de cada finca si
disponen o no de ICT.

Figura 21: Leyenda planos de cableado de RSA

Página 35 de 42


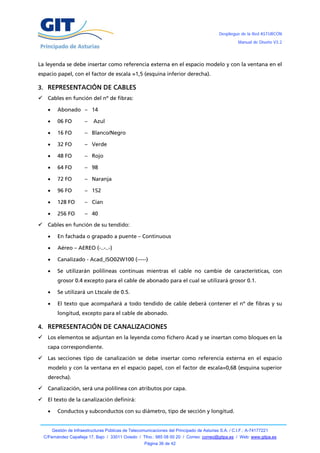

La leyenda se debe insertar como referencia externa en el espacio modelo y con la ventana en el
espacio papel, con el factor de escala =1,5 (esquina inferior derecha).

3. REPRESENTACIÓN DE CABLES
 Cables en función del nº de fibras:

 Abonado – 14

 06 FO – Azul

 16 FO – Blanco/Negro

 32 FO – Verde

 48 FO – Rojo

 64 FO – 98

 72 FO – Naranja

 96 FO – 152

 128 FO – Cían

 256 FO – 40

 Cables en función de su tendido:

 En fachada o grapado a puente – Continuous

 Aéreo – AEREO (-..-..-)

 Canalizado - Acad_ISO02W100 (-----)

 Se utilizarán polilíneas continuas mientras el cable no cambie de características, con
grosor 0.4 excepto para el cable de abonado para el cual se utilizará grosor 0.1.

 Se utilizará un Ltscale de 0.5.

 El texto que acompañará a todo tendido de cable deberá contener el nº de fibras y su
longitud, excepto para el cable de abonado.

4. REPRESENTACIÓN DE CANALIZACIONES
 Los elementos se adjuntan en la leyenda como fichero Acad y se insertan como bloques en la
capa correspondiente.

 Las secciones tipo de canalización se debe insertar como referencia externa en el espacio
modelo y con la ventana en el espacio papel, con el factor de escala=0,68 (esquina superior
derecha).

 Canalización, será una polilínea con atributos por capa.

 El texto de la canalización definirá:

 Conductos y subconductos con su diámetro, tipo de sección y longitud.

Página 36 de 42


 Postes: material (PM=poste madera, PH=poste hormigón), tipo, altura.

5. CAPAS DEL FICHERO DE TRABAJO
5.1 RX_RED_ACCESO_(LOCALIDAD):
 Arqueta_nueva_acera120, Arqueta_nueva_acera60, Arqueta_nueva_calzada120,
Arqueta_nueva_calzada60, para insertar los bloques de arquetas. Atributos por defecto,
menos el color que será rojo.

 Num_portal: para insertar el texto y líneas auxiliares (polilínea de grosor 0) del número de
portal donde se instalarán el primer repartidor de cada sector. Atributos por defecto.

 Empalme_a: símbolo del empalme A. Atributos por defecto, menos el color que será blanco y
el grosor de 0,5.

 Empalme_b: para insertar el símbolo del empalme B. Atributos por defecto, menos el color
que será verde y el grosor de 0,5.

 Empalme_c: para insertar el símbolo del empalme C. Atributos por defecto, menos el color
que será rojo y el grosor de 0,5.

 Empalme_d: para insertar el símbolo del empalme D. Atributos por defecto, menos el color
que será cían y el grosor de 0,5.

 Empalme_e: para insertar el símbolo del empalme E. Atributos por defecto, menos el color
que será 152 y el grosor de 0,5.

 Empalme_f: para insertar el símbolo del empalme F. Atributos por defecto, menos el color

 Empalme_g: para insertar el símbolo del empalme G. Atributos por defecto, menos el color

5.2 RX_RED_SECUNDARIA_(LOCALIDAD):
 Arqueta_nueva_acera60, Arqueta_nueva_calzada60, Arqueta_nueva_calzada40: para insertar
los bloques de arquetas. Atributos por defecto, menos el color que será rojo.

 Repar24 y repar24_int, para insertar los bloques de repartidores. Atributos por defecto,
menos el color que será el 14

 Repar8 y repar8_int, para insertar los bloques de repartidores. Atributos por defecto, menos
el color que será el azul

 Vertical, para insertar los bloques en los que se especifica el número de viviendas y locales
que se sirve en cada vertical. Atributos por defecto, menos el color que será el 14

 Replanteo, para insertar el bloque con los datos de replanteo de la finca (alturas, viviendas,
locales, nº policía) . Atributos por defecto, menos el color que será el 8

 Fincas, para insertar el código de la finca. Atributos por defecto, menos el color que será el 8

Página 37 de 42


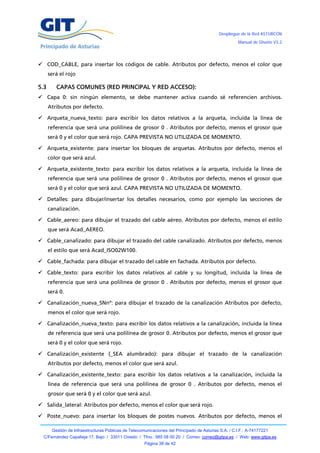

 COD_CABLE, para insertar los códigos de cable. Atributos por defecto, menos el color que
será el rojo

5.3 CAPAS COMUNES (RED PRINCIPAL Y RED ACCESO):
 Capa 0: sin ningún elemento, se debe mantener activa cuando sé referencien archivos.
Atributos por defecto.

 Arqueta_nueva_texto: para escribir los datos relativos a la arqueta, incluida la línea de
referencia que será una polilínea de grosor 0 . Atributos por defecto, menos el grosor que
será 0 y el color que será rojo. CAPA PREVISTA NO UTILIZADA DE MOMENTO.

 Arqueta_existente: para insertar los bloques de arquetas. Atributos por defecto, menos el
color que será azul.

 Arqueta_existente_texto: para escribir los datos relativos a la arqueta, incluida la línea de
será 0 y el color que será azul. CAPA PREVISTA NO UTILIZADA DE MOMENTO.

 Detalles: para dibujar/insertar los detalles necesarios, como por ejemplo las secciones de
canalización.

 Cable_aereo: para dibujar el trazado del cable aéreo. Atributos por defecto, menos el estilo
que será Acad_AEREO.

 Cable_canalizado: para dibujar el trazado del cable canalizado. Atributos por defecto, menos
el estilo que será Acad_ISO02W100.

 Cable_fachada: para dibujar el trazado del cable en fachada. Atributos por defecto.

 Cable_texto: para escribir los datos relativos al cable y su longitud, incluida la línea de
será 0.

 Canalización_nueva_SNnº: para dibujar el trazado de la canalización Atributos por defecto,
menos el color que será rojo.

 Canalización_nueva_texto: para escribir los datos relativos a la canalización, incluida la línea
de referencia que será una polilínea de grosor 0. Atributos por defecto, menos el grosor que
será 0 y el color que será rojo.

 Canalización_existente (_SEA alumbrado): para dibujar el trazado de la canalización
Atributos por defecto, menos el color que será azul.

 Canalización_existente_texto: para escribir los datos relativos a la canalización, incluida la
línea de referencia que será una polilínea de grosor 0 . Atributos por defecto, menos el
grosor que será 0 y el color que será azul.

 Salida_lateral: Atributos por defecto, menos el color que será rojo.

 Poste_nuevo: para insertar los bloques de postes nuevos. Atributos por defecto, menos el

Página 38 de 42


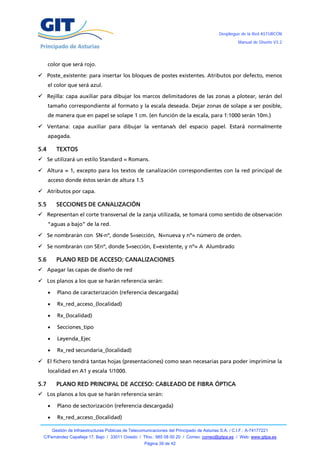

color que será rojo.

 Poste_existente: para insertar los bloques de postes existentes. Atributos por defecto, menos
el color que será azul.

 Rejilla: capa auxiliar para dibujar los marcos delimitadores de las zonas a plotear, serán del
tamaño correspondiente al formato y la escala deseada. Dejar zonas de solape a ser posible,
de manera que en papel se solape 1 cm. (en función de la escala, para 1:1000 serán 10m.)

 Ventana: capa auxiliar para dibujar la ventana/s del espacio papel. Estará normalmente
apagada.

5.4 TEXTOS
 Se utilizará un estilo Standard = Romans.

 Altura = 1, excepto para los textos de canalización correspondientes con la red principal de
acceso donde éstos serán de altura 1.5

 Atributos por capa.

5.5 SECCIONES DE CANALIZACIÓN
 Representan el corte transversal de la zanja utilizada, se tomará como sentido de observación
“aguas a bajo” de la red.

 Se nombrarán con SN-nº, donde S=sección, N=nueva y nº= número de orden.

 Se nombrarán con SEnº, donde S=sección, E=existente, y nº= A Alumbrado

5.6 PLANO RED DE ACCESO: CANALIZACIONES
 Apagar las capas de diseño de red

 Los planos a los que se harán referencia serán:

 Plano de caracterización (referencia descargada)

 Rx_red_acceso_(localidad)

 Rx_(localidad)

 Secciones_tipo

 Leyenda_Ejec

 Rx_red secundaria_(localidad)

 El fichero tendrá tantas hojas (presentaciones) como sean necesarias para poder imprimirse la
localidad en A1 y escala 1/1000.

5.7 PLANO RED PRINCIPAL DE ACCESO: CABLEADO DE FIBRA ÓPTICA

 Plano de sectorización (referencia descargada)

 Rx_red_acceso_(localidad)

Página 39 de 42


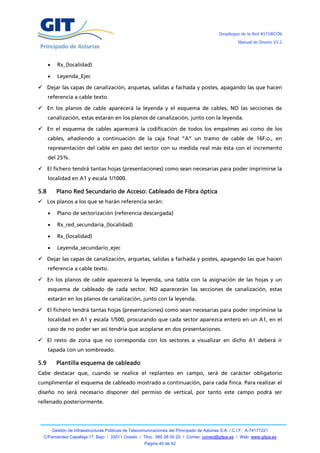

 Rx_(localidad)

 Leyenda_Ejec

 Dejar las capas de canalización, arquetas, salidas a fachada y postes, apagando las que hacen
referencia a cable texto.

 En los planos de cable aparecerá la leyenda y el esquema de cables, NO las secciones de
canalización, estas estarán en los planos de canalización, junto con la leyenda.

 En el esquema de cables aparecerá la codificación de todos los empalmes así como de los
cables, añadiendo a continuación de la caja final “A” un tramo de cable de 16F.o., en
representación del cable en paso del sector con su medida real más ésta con el incremento
del 25%.

localidad en A1 y escala 1/1000.

5.8 Plano Red Secundario de Acceso: Cableado de Fibra óptica

 Plano de sectorización (referencia descargada)

 Rx_red_secundaria_(localidad)

 Rx_(localidad)

 Leyenda_secundario_ejec

 Dejar las capas de canalización, arquetas, salidas a fachada y postes, apagando las que hacen
referencia a cable texto.

 En los planos de cable aparecerá la leyenda, una tabla con la asignación de las hojas y un
esquema de cableado de cada sector. NO aparecerán las secciones de canalización, estas
estarán en los planos de canalización, junto con la leyenda.

localidad en A1 y escala 1/500, procurando que cada sector aparezca entero en un A1, en el
caso de no poder ser así tendría que acoplarse en dos presentaciones.

 El resto de zona que no corresponda con los sectores a visualizar en dicho A1 deberá ir
tapada con un sombreado.

5.9 Plantilla esquema de cableado
Cabe destacar que, cuando se realice el replanteo en campo, será de carácter obligatorio
cumplimentar el esquema de cableado mostrado a continuación, para cada finca. Para realizar el
diseño no será necesario disponer del permiso de vertical, por tanto este campo podrá ser
rellenado posteriormente.

Página 40 de 42


ESQUEMA DE CABLEADO

LOCALIDAD LLANES

FECHA DE WALK-IN <DD/MM/AA >

<Calle,  plaza,
<Texto>
TIPO VÍA avenida…> NOMBRE VÍA




PERSONA DE CONTACTO <Texto>

CARGO <Texto>

<insertar 1,
Nº POLICÍA 2..> ICT

Nº ALTURAS (BAJO+)    PERMISO VERTICAL

Nº LOCALES

< En este apartado se cumplimentarán los datos que se consideran
necesarios para facilitar el diseño e instalación del servicio. Por
ejemplo:

‐ Nombre del edificio/urbanización. Ejemplo Edifico

las Gaviotas
OBSERVACIONES
   ‐ Características constructivas
   ‐ colores de fachada especiales
   ‐ áticos con alero
   ‐ fachada con volúmenes
‐ edificios rodeados de jardin particular

donde hay que relizar zanja


Página 41 de 42


ESQUEMA DE CABLEADO

LOCALIDAD LLANES

FECHA DE WALK-IN <DD/MM/AA >

<Calle,
TIPO VÍA plaza, NOMBRE VÍA <Texto>
avenida…>



<insertar 1,
Nº POLICÍA 2..>

PORTAL    ESCALERA

VIABLE/NO PTO RFU
NÚMERO PISO PUERTA OBSERVACIONES(*)
VIABLE ACCESO ASOCIADA
< insertar <salón,
      VIABLE <Código> <Texto>
1,2,3> cocina>






(*) A indicar características especiales a tener en cuenta:
‐ necesaria utilización de plataforma
‐ cuidado con el saliente
‐ necesaria escalera más grande de lo habitual

Página 42 de 42

Anexo III
Tareas incluidas en las Unidades de Obra

Las tareas incluidas para el despliegue de la red en las poblaciones de Occidente de
forma no excluyente son:

Nº DESCRIPCION UNIDAD
Cap 5.1 Tareas incluidas para la construcción del PIX.
Tareas incluidas para el acondicionamineto del local para los PIX
Quedan incluidas todas las tareas necesarias para el correcto acondicionamiento
del local para la ubicación del punto de interconexión (PIX).

Demolición y desmontaje de cualquier tipo de pared, revestimiento, pavimento, falso
techo, cierres y carpinteria con carga, transporte y descarga a vertedero autorizado.

Construcción de pared con ladrillo perforado de 25x12x7 cm de 1/2 pie de espesor
en interior, recibido con mortero de cemento CEM II/A-P 32.5 R y arena de río 1/6,
para revestir, nivelación, aplomado, humedecido de las piezas, rejuntado, limpieza.
Enfoscado maestreado y fratasado con mortero de cemento CEM IVA-P 32,5R y
arena de rio, en paramentos verticales y horizontales, de 20 mm. de espesor, con
regleado, sacado de aristas y rincones, con maestras cada 3m.

Enfoscado paleteado con mortero de cemento CEM IVA-P 32,5R y arena de rio, en
paramentos verticales, previamente a la realización de trasdosados y cámaras.
Adaptación de hueco en fachada a las dimensiones requeridas para el nuevo cierre
enrrollable de acceso al local, de hasta 3 m. de anchura.

Ejecución de pasamuros bajo rasante para paso de Fibra Óptica al interior del local.
Ejecución de hueco a través de forjado convencional de viguetas y bovedillas, o de
tipo reticular, con un espesor máximo de 25 cm. Incluso repasos de albañilería y
pintura.
Ejecución de hueco pasamuros en fábrica de ladrillo o bloque de hormigón, con un
espesor máximo de 25 cm. Incluso repasos de albañilería y pintura.

Suninistro e instalación de aislamiento térmico-acústico con panel de lana de roca,
de espesor 5 cm, colocado verticalmente en cámaras y sobre placas de falso techo.
Trasdosado semidirecto formado por dos placas de cartón yeso de 13 mm. de
espesor, tipo pladur N, atornilladas a una estructura de chapa galvanizada de 46
mm. con montantes cada 60 cm., incluso nivelación, recibido de canalizaciones y
cajas, encintado y tratamiento de juntas

Construcción de tabique autoportante formado por cuatro placas de cartón yeso de
13 mm. de espesor, tipo pladur N, atornilladas dos a cada lado de una estructura de
chapa galvanizada de 46 mm. con montantes cada 60 cm., nivelación, recibido de
canalizaciones y cajas, encintado y tratamiento de juntas.
Suministro y colocación de solado de terrazo 40x40 cm. china media, pulido en
fábrica, recibido con mortero de cemento CEM II/A-P 32,5 R y arena de miga 1/6,
i/cama de arena de 2 cm. de espesor, rejuntado con lechada de cemento blanco,
BL-V 22,5 y limpieza, s/NTE-RSR-6 y NTE-RSR-26.
Suministro y colocación de rodapié de terrazo de 7 cm. de altura, pulido en fábrica,
recibido con mortero de cemento y arena, dosificación 1:5.
Suministro y colocación de peldañeados con ladrillo hueco doble recibido con
mortero de cemento y arena de rio dosificación 1:4, perfectamente aplomados y
nivelados.

ANEXO III.xlsx 1 de 11



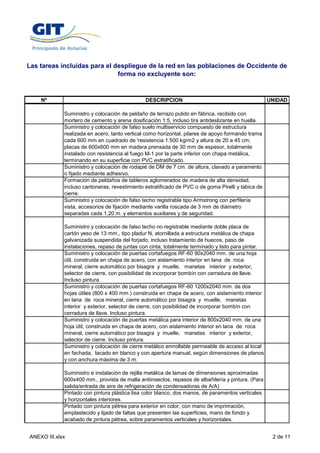

Suministro y colocación de peldaño de terrazo pulido en fábrica, recibido con
mortero de cemento y arena dosificación 1:5, incluso tira antideslizante en huella.
Suministro y colocación de falso suelo multiservicio compuesto de estructura
realizada en acero, tanto vertical como horizontal, pilares de apoyo formando trama
cada 600 mm en cuadrado de 'resistencia 1.500 kg/m2 y altura de 20 a 45 cm;
placas de 600x600 mm en madera prensada de 30 mm de espesor, totalmente
instalado con resistencia al fuego M-1 por la parte inferior con chapa metálica,
terminando en su superficie con PVC estratificado.
Suministro y colocación de rodapié de DM de 7 cm. de altura, clavado a paramento
o fijado mediante adhesivo.
Formación de peldaños de tableros aglomerados de madera de alta densidad,
incluso cantoneras, revestimiento estratificado de PVC o de goma Pirelli y tabica de
cierre.
Suministro y colocación de falso techo registrable tipo Armstrong con perfilería
vista, accesorios de fijación mediante varilla roscada de 3 mm de diámetro
separadas cada 1,20 m. y elementos auxiliares y de seguridad.

Suministro y colocación de falso techo no registrable mediante doble placa de
cartón yeso de 13 mm., tipo pladur N, atornillada a estructura metálica de chapa
galvanizada suspendida del forjado, incluso tratamiento de huecos, paso de
instalaciones, repaso de juntas con cinta, totalmente terminado y listo para pintar.
Suministro y colocación de puertas cortafuegos RF-60 90x2040 mm. de una hoja
útil, construida en chapa de acero, con aislamiento interior en lana de roca
mineral, cierre automático por bisagra y muelle, manetas interior y exterior,
selector de cierre, con posibilidad de incorporar bombín con cerradura de llave.
Incluso pintura.
Suministro y colocación de puertas cortafuegos RF-60 1200x2040 mm. de dos
hojas útiles (800 x 400 mm.) construida en chapa de acero, con aislamiento interior
en lana de roca mineral, cierre automático por bisagra y muelle, manetas
interior y exterior, selector de cierre, con posibilidad de incorporar bombín con
cerradura de llave. Incluso pintura.
Suministro y colocación de puertas metálica para interior de 800x2040 mm. de una
hoja útil, construida en chapa de acero, con aislamiento interior en lana de roca
mineral, cierre automático por bisagra y muelle, manetas interior y exterior,
selector de cierre. Incluso pintura.
Suministro y colocación de cierre metálico enrrollable permeable de acceso al local
en fachada, lacado en blanco y con apertura manual, según dimensiones de planos
y con anchura máxima de 3 m.

Suministro e instalación de rejilla metálica de lamas de dimensiones aproximadas
600x400 mm., provista de malla antiinsectos, repasos de albañilería y pintura. (Para
salida/entrada de aire de refrigeración de condensadoras de A/A)
Pintado con pintura plástica lisa color blanco, dos manos, de paramentos verticales
y horizontales interiores.
Pintado con pintura pétrea para exterior en color, con mano de imprimación,
emplastecido y lijado de faltas que presenten las superficies, mano de fondo y
acabado de pintura pétrea, sobre paramentos verticales y horizontales.



Pintado con pintura antipolvo de solera de hormigón, previa a la colocación del
suelo técnico, tipo Sikaflor 1010 o similar, con lijado, emplastecido de faltas y
limpieza del soporte, mano de fondo y dos manos de acabado.
Ejecución de hornacina en fachada para posterior colocación de equipo de medida
de la compañía eléctrica, ejecutada mediante tabicón de LHD, enfoscada
interiormente.
Ejecución de canalización enterrada para acceso de cables a local o caseta, en
banco de 6 tubos de corrugados de polietileno. Incluye excavación en solera,
hormigonado y reposición de pavimentos afectados.
Tareas incluidas para el acodicionamiento del recinto y la colocación
de la caseta para la ubicación del PIX.
Incluye todas las tareas necesarias para la correcta construcción del recinto y de la
caseta para la ubicación del punto de interconexión (PIX).
Excavación y vaciado de terreno con perfilado de laterales, incluso demolición
pavimentos y soleras en caso necesario, con carga y transporte escombro a M3.
vertedero autorizado.
Colocación de subbase de zahorra artificial compactada y nivelada con un espesor
M3.
de 20
d 20cm. Incluso en rellenos perimetrales una vez i t l d l caseta.
I l ll i t l instalada la t
Colocación de lecho de arena de río lavada, compactada y nivelada con un espesor
M3.
de 20cm
Grava lavada 15/20 extendida, compactada y nivelada en toda la superficie de la
M3.
parcela, con un espesor de 10cm
Ejecución de murete de hormigón armado HA/25 de 20 cm. de espesor y 50 cm. de
altura sobre el que se colocará el vallado metálico de cerramiento, incluso ejecución
Ml.
de zapata corrida de cimentación, con excavación y retirada de material sobrante a
vertedero autorizado.

Cerramiento de parcela fijado a murete de hormigón mediante paneles de 1,5 m. de
altura de malla metálica galvanizada y plastificada en poliester verde, dotada con
pliegues de refuerzo, (paso de 200x50 mm. y alambre de 5 mm), con postes Ml.
verticales de perfil rectangular 60x40mm. y 2 mm. de espesor, que se anclarán al
murete, también galvanizados y plastificados, colocados cada 2,5 m. (Incluye parte
proporcional de puerta de acceso de dos hojas del mismo material).
Suministro y colocación de caseta de hormigón, construida in situ o prefabricada
modelo EP-TE-O-4,15 de Prephor, o similar, de medidas interiores 4,15x2,10 m., Ud.
incluso transporte y descarga en obra.

Tareas incluidas para la instalación electrica de fuerza y alumbrado.
Suministro e instalación de módulo para alojar equipo de medida directa en fachada
o cuarto de contadores, para suministro trifásico hasta 63A (41,5kW) fabricado e
Ud.
instalado según REBT y normas de compañía distribuidora, incluso caja mechinal
con cerradura homologada y conexionado.
Suministro e instalación de caja general de protección (CGP) esquema 7 de 160 A,
instalada en cuarto de contadores o en hornacina de fachada, incluso conexionado, Ud.
según REBT normas de la compañía distribuidora.



Suministro e instalación de Cuadro de Distribución y Protección de corriente alterna
genérico para locales de Nodo de Cabecera o Nodo Primario, según esquema Ud.
unifilar y descripción en la memoria.
Líneas eléctricas
Suministro e instalación de línea repartidora, de derivación o de interconexión con
Ml.
secciones según REBT.
Construcción de canalización o conducto en el interior del edificio, incluidos las
ayudas de albañineria y pequeño material de fijación y conexionado.
Bandejas de cableados

Suministro e instalación de bandejas de rejilla tipo Rejiband fabricada con varilla de
acero electrosoldada, y acabado electrozincado, de diferentes medidas Instalada Ml.
bajo falso suelo técnico, soportada por pared o suspendida en el techo. con la
parte proporcional de accesorios, fijaciones, piezas especiales y uniones.
Alumbrado
Suministro e instalación de luminaria fluorecente de 600x600 mm. de empotrar en
falso techo para equipo de 4x18W, con protección IP-20/Clase I. Formada por
chasis de acero esmaltado en blanco y difusor de óptica parabólica con lamas Ud.
Ud
transversales en V, en aluminio brillante. Totalmente equipada con todos sus
accesorios, elementos de fijación y tubos fluorecentes.
Suministro e instalación de luminaria fluorescente estanca para adosar a techo
para equipo de 2x36W IP65/Clase I, formada por cuerpo en poliéster reforzado con
Ud.
fibra de vidrio y difusor en policarbonato. Totalmente equipada con todos sus
Suministro e instalación de luminaria fluorescente de superficie para adosar a
techo, para equipo de 2x36W, con protección IP-20/Clase I. Cuerpo de chapa
Ud.
esmaltado en blanco con difusor opal. Totalmente equipada con todos sus
Suministro e instalación de aparato de emergencia fluorescente de superficie, de
142lm, superficie máxima que cubre de 28m2 (5lux), IP443 con base antichoque y
difusor de metacrilato, señalización permanente de aparato en tensión, baterías Ud.
recargables y autonomía superior a 1h. Totalmente equipada con todos sus
accesorios, elementos de fijación, tubos fluorecentes y baterías.
Suministro e instalación de aparato de emergencia fluorescente estanco de
superficie, de 142lm, superficie máxima que cubre de 28m2 (5lux), IP667 con base
antichoque y difusor de metacrilato, señalización permanente de aparato en
Ud.
tensión, baterías recargables y autonomía superior a 1h. Totalmente equipada con
todos sus accesorios, elementos de fijación, tubos fluorecentes y baterías. (Para
iluminación de cuadros)
Suministro e instalación de Interruptor sencillo de empotrar completo, incluso caja,
Ud.
placa y mecanismos, tipo SIMON 75 o similar.
Interruptor sencillo para instalación en superficie IP65, formado por caja estanca
Ud.
con tapa articulada y mecanismos.
Suministro e instalación de circuito de alumbrado realizado con tubo de PVC
corrugado flexible en las partes ocultas, y de PVC rígido en las partes vistas, y
Ml.
conductor 2x2,5+TT2,5 mm2 en Cu, tipo HO7V, con instalación de cajas de
derivación y elementos de fijación y conexionado.



Suministro e instalacion de circuito de alumbrado estanco realizado con tubo
metálico y conductor 2x2,5+TT2,5 mm2 en Cu, tipo HO7V, con cajas de derivación Ml.
y conexionado.
Fuerza
Suministro e instalación de base de enchufe de superficie o estanca IP65 de 16A
Ud.
tipo SCHUKO, con toma de tierra lateral y todos sus mecanismos.
Suministro e instalación de base tipo CETAC de 63 A. instalada en el exterior del
Ud.
local o caseta, para conexión de grupo electrógeno móvil de emergencia.
Suministro e instalación de circuito de fuerza realizado con tubo de PVC corrugado
flexible en las partes ocultas, y de PVC rígido en las partes vistas, y conductor
Ml.
2x2,5+TT2,5 mm2 en Cu, tipo HO7V, con la instalación de cajas de derivación y
elementos de fijación y conexionado.
Suministro e instalación de circuito de fuerza estanco realizado con tubo metálico y
conductor 2x2,5+TT2,5 mm2 en Cu, tipo HO7V, con instalación de cajas de Ml.
derivación y conexionado.
Instalación de puesta a tierra
Suministro e instalación de cable desnudo de cobre de 50 mm2, en toma de tierra,
Ml.
incluso grapas de fijación y uniones con soldadura aluminotérmica
aluminotérmica.
Suministro e instalación de pica de toma de tierra cobrizada de 2 m de longitud y
14,3 mm de diámetro, clavada en interior de sala, con rotura de solera. Incluye Ud.
arqueta de registro en PVC rígido recibida a solado.
Suministro e instalación de regleta de toma de tierra. Ud.
Baterías
Suministro e instalación de bancada de baterías compuesta por los elementos
Ud.
necesarios para tener una autonimia de 4 horas para una carga de 100 A.
Rectificadores

Suministro e instalación de bastidor 19" incluyendo subbastidor para rectificador
Ud.
equipado con un máximo de 10 módulos de 30 A, protecciones de entrada y de
salida a equipos, contactor y protección de baterías, unidad de control.
Suministro e instalación de módulo rectificador de 30 A Ud.
Tareas incluidas para la instalación del sistema de climatización de
los PIX.
Suministro de equipos
Suministo e instalación del equipo acondicionador de precisión AIRDATA, modelo
"HT-80/SCC-80" o "HT-50/SCC-50" trifásico, condensado por aire tipo split system,
Ud.
suministrado con unidad condensadora centrífuga de un circuito frigorífico.
Potencia: 10,4 kW. Totales y 9,1kW sensibles.

Suministro e instalación de equipo acondicionador de aire monoblock trifásico,
Ud.
especialmente diseñado para utilización en casetas no atendidas, de AIRDATA,
modelo CVF/S-35. Incluido el juego de rejillas de impulsión y retorno.
Instalación de canalización de refrigeración de condensadora de A/A hasta rejilla de
salida, realizado con paneles de fibra de vidrio tipo Climaver Plus de 25mm, con Ud.
embocaduras, elementos de fijación y piezas especiales.
Tareas incluidas para la instalación del sistema de gestión de
alarmas de entorno de los PIX.



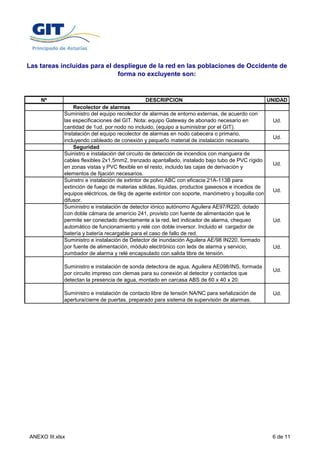

Recolector de alarmas
Suministro del equipo recolector de alarmas de entorno externas, de acuerdo con
las especificaciones del GIT. Nota: equipo Gateway de abonado necesario en Ud.
cantidad de 1ud. por nodo no incluido, (equipo a suministrar por el GIT).
Instalación del equipo recolector de alarmas en nodo cabecera o primario,
Ud.
incluyendo cableado de conexión y pequeño material de instalación necesario.
Seguridad
Suinistro e instalación del circuito de detección de incendios con manguera de
cables flexibles 2x1,5mm2, trenzado apantallado, instalado bajo tubo de PVC rígido
Ud.
en zonas vistas y PVC flexible en el resto, incluido las cajas de derivación y
elementos de fijación necesarios.
Suinstro e instalación de extintor de polvo ABC con eficacia 21A-113B para
extinción de fuego de materias sólidas, líquidas, productos gaseosos e incedios de
Ud.
equipos eléctricos, de 6kg de agente extintor con soporte, manómetro y boquilla con
difusor.
Suministro e instalación de detector iónico autónomo Aguilera AE97/R220, dotado
con doble cámara de amerício 241, provisto con fuente de alimentación que le
permite ser conectado directamente a la red led indicador de alarma chequeo
red, alarma, Ud.
Ud
automático de funcionamiento y relé con doble inversor. Incluido el cargador de
batería y batería recargable para el caso de fallo de red.
Suministro e instalación de Detector de inundación Aguilera AE/98 IN220, formado
por fuente de alimentación, módulo electrónico con leds de alarma y servicio, Ud.
zumbador de alarma y relé encapsulado con salida libre de tensión.

Suministro e instalación de sonda detectora de agua, Aguilera AE098/INS, formada
Ud.
por circuito impreso con clemas para su conexión al detector y contactos que
detectan la presencia de agua, montado en carcasa ABS de 60 x 40 x 20.

Suministro e instalación de contacto libre de tensión NA/NC para señalización de Ud.
apertura/cierre de puertas, preparado para sistema de supervisión de alarmas.



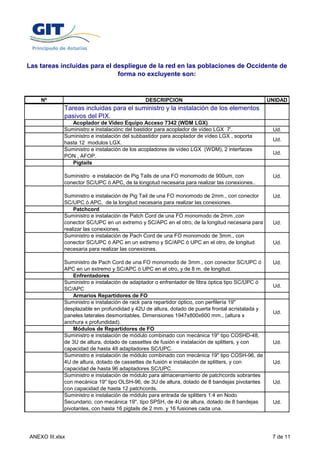

Tareas incluidas para el suministro y la instalación de los elementos
pasivos del PIX.
Acoplador de Video Equipo Acceso 7342 (WDM LGX)
Suministro e instalaciónc del bastidor para acoplador de vídeo LGX 7'. Ud.
Suministro e instalación del subbastidor para acoplador de vídeo LGX , soporta
Ud.
hasta 12 modulos LGX.
Suministro e instalación de los acopladores de vídeo LGX (WDM), 2 interfaces
Ud.
PON , AFOP.
Pigtails

Suministro e instalación de Pig Tails de una FO monomodo de 900um, con Ud.
conector SC/UPC ó APC, de la longotud necesaria para realizar las conexiones..

Suministro e instalación de Pig Tail de una FO monomodo de 2mm., con conector Ud.
SC/UPC ó APC, de la longitud necesaria para realizar las conexiones.
Patchcord
Suministro e instalación de Patch Cord de una FO monomodo de 2mm.,con
conector SC/UPC en un extremo y SC/APC en el otro, de la longitud necesaria para
t t l t d l l it d i Ud.
realizar las conexiones.
Suministro e instalación de Pach Cord de una FO monomodo de 3mm., con
conector SC/UPC ó APC en un extremo y SC/APC ó UPC en el otro, de longitud Ud.
necesaria para realizar las conexiones.

Suministro de Pach Cord de una FO monomodo de 3mm., con conector SC/UPC ó Ud.
APC en un extremo y SC/APC ó UPC en el otro, y de 8 m. de longitud.
Enfrentadores
Suministro e instalación de adaptador o enfrentador de fibra óptica tipo SC/UPC ó
Ud.
SC/APC
Armarios Repartidores de FO
Suministro e instalación de rack para repartidor óptico, con perfilería 19''
desplazable en profundidad y 42U de altura, dotado de puerta frontal acristalada y
Ud.
paneles laterales desmontables. Dimensiones 1947x800x600 mm., (altura x
anchura x profundidad).
Módulos de Repartidores de FO
Suministro e instalación de módulo combinado con mecánica 19'' tipo COSHD-48,
de 3U de altura, dotado de cassettes de fusión e instalación de splitters, y con Ud.
capacidad de hasta 48 adaptadores SC/UPC.
Suministro e instalación de módulo combinado con mecánica 19'' tipo COSH-96, de
4U de altura, dotado de cassettes de fusión e instalación de splitters, y con Ud.
capacidad de hasta 96 adaptadores SC/UPC.
Suministro e instalación de módulo para almacenamiento de patchcords sobrantes
con mecánica 19'' tipo OLSH-96, de 3U de altura, dotado de 8 bandejas pivotantes Ud.
con capacidad de hasta 12 patchcords.
Suministro e instalación de módulo para entrada de splitters 1:4 en Nodo
Secundario, con mecánica 19'', tipo SPSH, de 4U de altura, dotado de 8 bandejas Ud.
pivotantes, con hasta 16 pigtails de 2 mm. y 16 fusiones cada una.



Suministro e instalación repartidor óptico de 1U de altura, para integrar en bastidor
de 19'' dotado de cassete de fusiones e instalación de splitters y capacidad hasta Ud.
24 adaptadores.

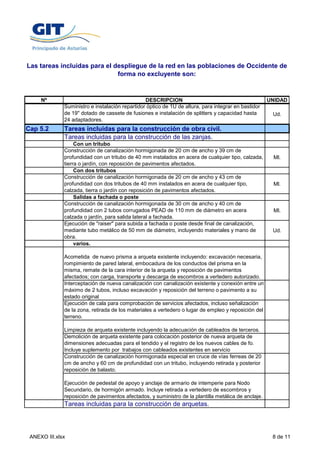

Cap 5.2 Tareas incluidas para la construcción de obra civil.
Tareas incluidas para la construcción de las zanjas.
Con un tritubo
Construcción de canalización hormigonada de 20 cm de ancho y 39 cm de
profundidad con un tritubo de 40 mm instalados en acera de cualquier tipo, calzada, Ml.
tierra o jardín, con reposición de pavimentos afectados.
Con dos tritubos
profundidad con dos tritubos de 40 mm instalados en acera de cualquier tipo, Ml.
calzada, tierra o jardín con reposición de pavimentos afectados.
Salidas a fachada o poste
profundidad con 2 tubos corrugados PEAD de 110 mm de diámetro en acera Ml.
j p
calzada o jardín, para salida lateral a fachada.
Ejecución de "raiser" para subida a fachada o poste desde final de canalización,
mediante tubo metálico de 50 mm de diámetro, incluyendo materiales y mano de Ud.
obra.
varios.

Acometida de nuevo prisma a arqueta existente incluyendo: excavación necesaria,
rompimiento de pared lateral, embocadura de los conductos del prisma en la
misma, remate de la cara interior de la arqueta y reposición de pavimentos
afectados; con carga, transporte y descarga de escombros a vertedero autorizado.
Interceptación de nueva canalización con canalización existente y conexión entre un
máximo de 2 tubos, incluso excavación y reposición del terreno o pavimento a su
estado original
Ejecución de cala para comprobación de servicios afectados, incluso señalización
de la zona, retirada de los materiales a vertedero o lugar de empleo y reposición del
terreno.

Limpieza de arqueta existente incluyendo la adecuación de cableados de terceros.
Demolición de arqueta existente para colocación posterior de nueva arqueta de
dimensiones adecuadas para el tendido y el registro de los nuevos cables de fo.
Incluye suplemento por trabajos con cableados existentes en servicio
Construcción de canalización hormigonada especial en cruce de vías ferreas de 20
cm de ancho y 60 cm de profundidad con un tritubo, incluyendo retirada y posterior
reposición de balasto.

Ejecución de pedestal de apoyo y anclaje de armario de intemperie para Nodo
Secundario, de hormigón armado. Incluye retirada a vertedero de escombros y
reposición de pavimentos afectados, y suministro de la plantilla metálica de anclaje.
Tareas incluidas para la construcción de arquetas.



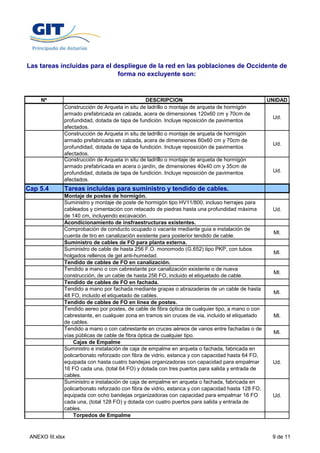

Construcción de Arqueta in situ de ladrillo o montaje de arqueta de hormigón
armado prefabricada en calzada, acera de dimensiones 120x60 cm y 70cm de
Ud.
profundidad, dotada de tapa de fundición. Incluye reposición de pavimentos
afectados.
armado prefabricada en calzada, acera de dimensiones 60x60 cm y 70cm de
Ud.
profundidad, dotada de tapa de fundición. Incluye reposición de pavimentos
afectados.
armado prefabricada en acera o jardín, de dimensiones 40x40 cm y 35cm de
profundidad, dotada de tapa de fundición. Incluye reposición de pavimentos Ud.
afectados.
Cap 5.4 Tareas incluidas para suministro y tendido de cables.
Montaje de postes de hormigón.
Suministro y montaje de poste de hormigón tipo HV11/800, incluso herrajes para
cableados y cimentación con retacado de piedras hasta una profundidad máxima Ud.
de 140 cm, incluyendo excavación.
Acondicionamiento de insfraestructuras existentes.
A di i i t d i f t t i t t
Comprobación de conducto ocupado o vacante mediante guia e instalación de
Ml.
cuerda de tiro en canalización existente para posterior tendido de cable.
Suministro de cables de FO para planta externa.
Suministro de cable de hasta 256 F.O. monomodo (G.652) tipo PKP, con tubos
Ml.
holgados rellenos de gel anti-humedad.
Tendido de cables de FO en canalización.
Tendido a mano o con cabrestante por canalización existente o de nueva
Ml.
construcción, de un cable de hasta 256 FO, incluido el etiquetado de cable.
Tendido de cables de FO en fachada.
Tendido a mano por fachada mediante grapas o abrazaderas de un cable de hasta
Ml.
48 FO, incluido el etiquetado de cables.
Tendido de cables de FO en línea de postes.
Tendido aereo por postes, de cable de fibra óptica de cualquier tipo, a mano o con
cabrestante, en cualquier zona en tramos sin cruces de via, incluido el etiquetado Ml.
de cables.
Tendido a mano o con cabrestante en cruces aéreos de vanos entre fachadas o de
Ml.
vías públicas de cable de fibra óptica de cualquier tipo.
Cajas de Empalme
Suministro e instalación de caja de empalme en arqueta o fachada, fabricada en
policarbonato reforzado con fibra de vidrio, estanca y con capacidad hasta 64 FO,
equipada con hasta cuatro bandejas organizadoras con capacidad para empalmar Ud.
16 FO cada una, (total 64 FO) y dotada con tres puertos para salida y entrada de
cables.
Suministro e instalación de caja de empalme en arqueta o fachada, fabricada en
policarbonato reforzado con fibra de vidrio, estanca y con capacidad hasta 128 FO,
equipada con ocho bandejas organizadoras con capacidad para empalmar 16 FO Ud.
cada una, (total 128 FO) y dotada con cuatro puertos para salida y entrada de
cables.
Torpedos de Empalme



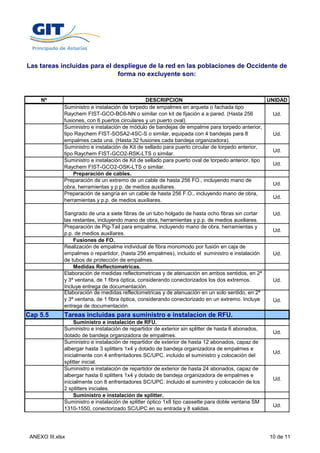

Suministro e instalación de torpedo de empalmes en arqueta o fachada tipo
Raychem FIST-GCO-BC6-NN o similar con kit de fijación a a pared. (Hasta 256 Ud.
fusiones, con 6 puertos circulares y un puerto oval).
Suministro e instalación de módulo de bandejas de empalme para torpedo anterior,
tipo Raychem FIST-SOSA2-4SC-S o similar, equipada con 4 bandejas para 8 Ud.
empalmes cada una. (Hasta 32 fusiones cada bandeja organizadora).
Suministro e instalación de Kit de sellado para puerto circular de torpedo anterior,
Ud.
tipo Raychem FIST-GCO2-RSK-LTS o similar.
Suministro e instalación de Kit de sellado para puerto oval de torpedo anterior, tipo
Ud.
Raychem FIST-GCO2-OSK-LTS o similar.
Preparación de cables.
Preparación de un extremo de un cable de hasta 256 FO., incluyendo mano de
Ud.
obra, herramientas y p.p. de medios auxiliares.
Preparación de sangría en un cable de hasta 256 F.O., incluyendo mano de obra,
Ud.
herramientas y p.p. de medios auxiliares.

Sangrado de una a siete fibras de un tubo holgado de hasta ocho fibras sin cortar Ud.
las restantes, incluyendo mano de obra herramientas y p p de medios auxiliares
restantes obra, p.p. auxiliares.
Preparación de Pig-Tail para empalme, incluyendo mano de obra, herramientas y
Ud.
p.p. de medios auxiliares.
Fusiones de FO.
Realización de empalme individual de fibra monomodo por fusión en caja de
empalmes o repartidor, (hasta 256 empalmes), incluido el suministro e instalación Ud.
de tubos de protección de empalmes.
Medidas Reflectometricas.
Elaboración de medidas reflectometricas y de atenuación en ambos sentidos, en 2ª
y 3ª ventana, de 1 fibra óptica, considerando conectorizados los dos extremos. Ud.
Incluye entrega de documentación.
Elaboración de medidas reflectometricas y de atenuación en un solo sentido, en 2ª
y 3ª ventana, de 1 fibra óptica, considerando conectorizado en un extremo. Incluye Ud.
entrega de documentación.
Cap 5.5 Tareas incluidas para suministro e instalacion de RFU.
Suministro e instalación de RFU.
Suministro e instalación de repartidor de exterior sin splitter de hasta 6 abonados,
Ud.
dotado de bandeja organizadora de empalmes.
Suministro e instalación de repartidor de exterior de hasta 12 abonados, capaz de
albergar hasta 3 splitters 1x4 y dotado de bandeja organizadora de empalmes e
Ud.
inicialmente con 4 enfrentadores SC/UPC. incluido el suministro y colocación del
splitter inicial.
Suministro e instalación de repartidor de exterior de hasta 24 abonados, capaz de
albergar hasta 6 splitters 1x4 y dotado de bandeja organizadora de empalmes e
Ud.
inicialmente con 8 enfrentadores SC/UPC. Incluido el suminitro y colocación de los
2 splitters iniciales.
Suministro e instalación de splitter.
Suministro e instalación de splitter óptico 1x8 tipo cassette para doble ventana SM
Ud.
1310-1550, conectorizado SC/UPC en su entrada y 8 salidas.



Suministro e instalación de splitter óptico 1x4, tipo cilindrico de fusión, para
repartidor de exterior de 12 o 24 abonados, conectorizado SC/UPC en sus 4 salidas Ud.
y en punta a la entrada.
Suministro e Instalación de splitter (1x8) en repartidores de exterior para 32 y para 8
abonados, incluyendo un empalme individual de fibra monomodo por fusión con
Ud.
suministro e instalación de tubo de protección de empalme, mano de obra,
herramientas y p.p. de medios auxiliares.
Tareas incluidas para la construcción de verticales.
Obtención de permisos.
Obtención de permiso para instalación horizontal o vertical en fachada, incluyendo
un mínimo de dos gestiones con el responsable de la Comunidad de Propietarios,
cuando este fuese necesario.
Construcción de verticales.
Precableado vertical por vivienda, incluyendo parte proporcional de gestión de
verticales, de replanteo de toma de datos, de suministro de materiales incluso
cables, y de mano de obra de fabricación y montaje en campo.


Anexo IV
Zona de Diseño de Evaluación

4 d. manual

Más contenido relacionado

Destacado

Similar a 4 d. manual

Más de carlosvicunav

4 d. manual
