Este documento presenta un esquema sobre las fuerzas gravitatorias. Incluye información sobre los modelos geocéntricos y heliocéntricos del universo, las leyes de Kepler, la ley de gravitación universal de Newton, la fuerza peso, el centro de gravedad, las mareas y los satélites artificiales.

1. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas gravitatorias
3 Fuerzas gravitatorias
PARA EMPEZAR
ESQUEMA
INTERNET
ANTERIOR SALIR

2. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas gravitatorias

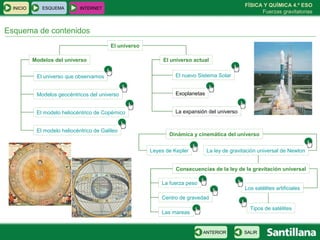

Esquema de contenidos
El universo
Modelos del universo El universo actual
El universo que observamos El nuevo Sistema Solar
Modelos geocéntricos del universo Exoplanetas
El modelo heliocéntrico de Copérnico La expansión del universo
El modelo heliocéntrico de Galileo
Dinámica y cinemática del universo
Leyes de Kepler La ley de gravitación universal de Newton
Consecuencias de la ley de la gravitación universal
La fuerza peso
Los satélites artificiales
Centro de gravedad
Tipos de satélites
Las mareas
ANTERIOR SALIR

3. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas gravitatorias
CLIC PARA CONTINUAR
Para empezar, experimenta y piensa
El Sistema Solar Equilibrio
Con un rollo de
papel higiénico
simularemos la Mercurio
escala a la que se
encuentran los
planetas del Sol
La presencia de la bola
Venus
azul hace que la amarilla
permanezca en equilibrio.
Tierra
¡A 20 metros
aparecería Neptuno!
ANTERIOR SALIR

4. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas gravitatorias
CLIC PARA CONTINUAR
El universo que observamos
Satélites
Galaxias
El Sol
Cometas
Planetas
La Luna
Estrellas
Asteroides
Nebulosas Planetas
enanos
ANTERIOR SALIR

5. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas gravitatorias
CLIC PARA CONTINUAR
Modelos geocéntricos del universo
MODELO DE ARISTÓTELES MODELO DE PTOLOMEO
Júpiter
Marte Venus
Luna
Sol
Tierra
Mercurio
Saturno
Bóveda celeste
ANTERIOR SALIR

6. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas gravitatorias
CLIC PARA CONTINUAR
El modelo heliocéntrico de Copérnico
El Sol
VII. Esfera de Mercurio ( giro en 80 días)
VI. Esfera de Venus (giro en 9 meses)
V. Esfera de la Tierra (giro en 1 año)
IV. Esfera de Marte (giro en 2 años)
III. Esfera de Júpiter (giro en 12 años)
II. Esfera de Saturno (giro en 30 años)
I. Esfera inmóvil de las estrellas
ANTERIOR SALIR

7. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas gravitatorias
CLIC PARA CONTINUAR
El modelo heliocéntrico de Galileo
Venus muestra fases.
La Luna tiene valles y montañas.
La Vía Láctea está formada por
numerosas estrellas.
Descubrió los anillos de Saturno.
Descubrió manchas más oscuras
en el Sol: las manchas solares. Júpiter tiene satélites
girando a su alrededor.
ANTERIOR SALIR

8. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas gravitatorias
CLIC PARA CONTINUAR
Las leyes de Kepler
1.ª Ley de Kepler 3.ª Ley de Kepler
Todos los planetas se
mueven alrededor
T2
siguiendo órbitas = k (constante)
elípticas. d3
2.ª Ley de Kepler
Los planetas se
mueven con velocidad
areolar constante.
ANTERIOR SALIR

9. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas gravitatorias
CLIC PARA CONTINUAR
La ley de gravitación universal de Newton
Todos los cuerpos del universo se atraen mutuamente con una fuerza que es directamente proporcional
al producto de sus masas, e inversamente proporcional al cuadrado de la distancia que los separa.
Masa de cada uno
M·m de los cuerpos
FG = G · Magnitud vectorial
d2
Constante de Distancia que d
gravitación universal →
separa sus centros F
Sentido
m 2 →
G = 6,67 · 10-11
N· F
kg2 Dirección
Módulo: determinado por
El valor de la constante G fue la fórmula de Newton.
medido por H. Cavendish
utilizando una balanza de torsión.
ANTERIOR SALIR

10. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas gravitatorias
CLIC PARA CONTINUAR
La fuerza peso
M = masa Tierra = 5,98 · 1024 kg
El peso es la fuerza M·m m = masa del cuerpo
de atracción gravitatoria P=m·g FG = G ·
que la Tierra ejerce sobre R2
los cuerpos que están
en sus proximidades Radio de la Tierra = 6,37 · 103 m
M
P = FG → g = G ·
R2
Aceleración de la gravedad = 9,8 m/s2
La aceleración de la gravedad
en la superficie de un astro depende
de su masa y de su radio
ANTERIOR SALIR

11. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas gravitatorias
CLIC PARA CONTINUAR
Centro de gravedad
Se cuelga el cuerpo por
distintos puntos y se traza la
línea de suspensión vertical.
La Torre de Pisa se sostiene
porque la vertical que pasa por
el centro de gravedad cae
dentro de su base.
Centro de
gravedad
Donde cortan varias
verticales de suspensión
es el centro de gravedad.
ANTERIOR SALIR

12. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas gravitatorias
CLIC PARA CONTINUAR
Las mareas
Las fuerzas de atracción gravitatoria de
la Luna en cada punto de la Tierra son:
Marea baja
D →
FC
→
FD Luna
→ C → →
B FB FC A FA
→ →
FC FC Marea alta
Marea alta
→
FE
→
Marea baja FC
E
→ → → →
La fuerza neta en cada En el punto A: FA - FC En el punto D: FD - FC
punto, será por tanto: → → → →
En el punto B: FB - FC En el punto E: FE - FC
ANTERIOR SALIR

13. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas gravitatorias
CLIC PARA CONTINUAR
Los satélites artificiales
Telescopio
Paneles solares
ÓRBITAS ALREDEDOR
DE LA TIERRA
Órbita elíptica
Órbita polar
Cubierta externa
Sistemas criogénicos
Antenas
Módulo de servicio
Órbita baja
ESQUEMA DE UN
Órbita geoestacionaria SATÉLITE
ANTERIOR SALIR

14. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas gravitatorias
CLIC PARA CONTINUAR
Tipos de satélites
Telecomunicaciones Pronóstico meteorológico Observación terrestre
Localización Observación espacial Estaciones espaciales
ANTERIOR SALIR

15. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas gravitatorias
CLIC PARA CONTINUAR
El nuevo Sistema Solar
Planetas
Planetas enanos
Mercurio La Tierra Júpiter Saturno Urano Plutón Eris
Venus Marte Ceres Neptuno
El Sol (estrella)
ANTERIOR SALIR

16. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas gravitatorias
CLIC PARA CONTINUAR
Exoplanetas
Estrella
Planeta
Planeta Estrella
ANTERIOR SALIR

17. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas gravitatorias
CLIC PARA CONTINUAR
La expansión del universo
Emisión de la radiación Formación de galaxias: Expansión
de fondo de microondas (100-1000 millones acelerada
(400 000 años de edad). de años de edad). del universo.
Inflación: expansión
rapidísima del universo.
Big Bang: Sonda
edad 0. WMAP
(2003)
Edad oscura:
No hay datos
Primeras Actualidad:
observables.
estrellas Expansión 13 700 millones
observables. del universo. de años de edad.
ANTERIOR SALIR

18. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas gravitatorias
Enlaces de interés
Historia de la astronomía El nuevo Sistema Solar
IR A ESTA WEB IR A ESTA WEB
ANTERIOR SALIR
