Este documento resume una conferencia sobre el cierre del ciclo de materiales en los edificios presentada por Gerardo Wadel. Wadel argumenta que el modelo de producción dominante es insostenible porque extrae recursos y genera residuos dispersos. Propone un modelo de construcción industrializada basado en la biosfera que cierra los ciclos a través de la fabricación, uso, desconstrucción y reciclaje. Analiza tres sistemas constructivos (hormigón, madera y acero) en términos de su potencial para cerrar ciclos. Describe seis

1. OS NÍVEIS DE ACÇÃO DA SUSTENTABILIDADE
El cierre del ciclo de los materiales en los edificios / Gerardo Wadel

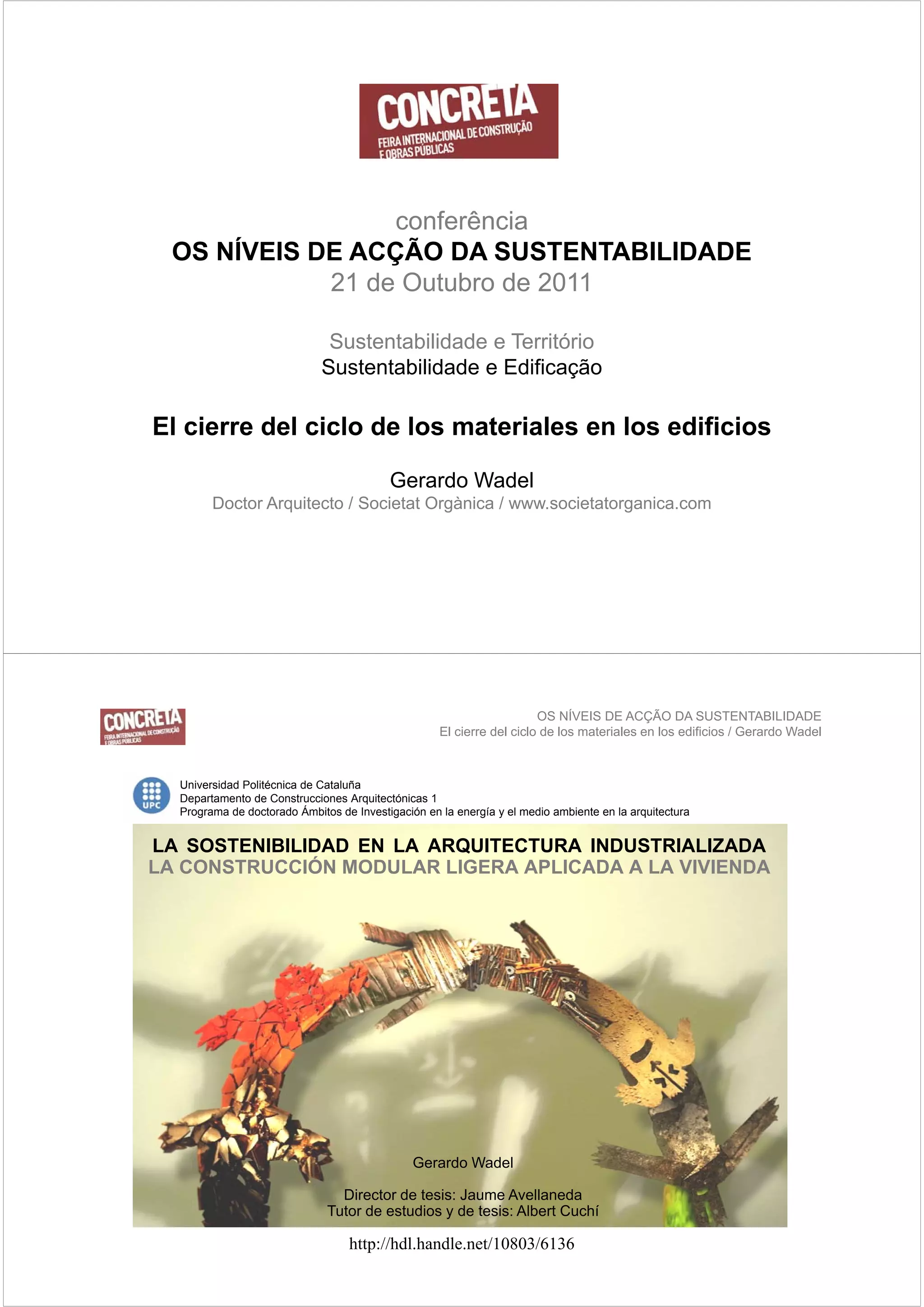

conferência
OS NÍVEIS DE ACÇÃO DA SUSTENTABILIDADE
21 de Outubro de 2011
Sustentabilidade e Território
Sustentabilidade e Edificação
El cierre del ciclo de los materiales en los edificios
Gerardo Wadel
Doctor Arquitecto / Societat Orgànica / www.societatorganica.com
OS NÍVEIS DE ACÇÃO DA SUSTENTABILIDADE
El cierre del ciclo de los materiales en los edificios / Gerardo Wadel
Universidad Politécnica de Cataluña
Departamento de Construcciones Arquitectónicas 1
Programa de doctorado Ámbitos de Investigación en la energía y el medio ambiente en la arquitectura
LA SOSTENIBILIDAD EN LA ARQUITECTURA INDUSTRIALIZADA
LA CONSTRUCCIÓN MODULAR LIGERA APLICADA A LA VIVIENDA
Gerardo Wadel
Director de tesis: Jaume Avellaneda
Tutor de estudios y de tesis: Albert Cuchí
http://hdl.handle.net/10803/6136

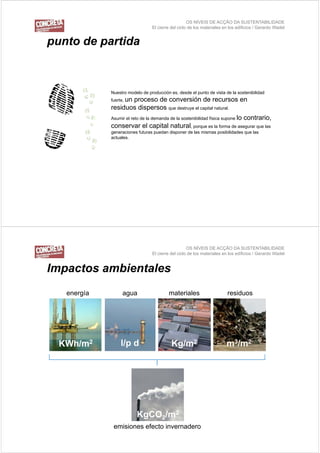

2. OS NÍVEIS DE ACÇÃO DA SUSTENTABILIDADE
El cierre del ciclo de los materiales en los edificios / Gerardo Wadel
punto de partida
t d tid
Nuestro modelo de producción es, desde el punto de vista de la sostenibilidad
fuerte, un
proceso de conversión de recursos en
residuos dispersos que destruye el capital natural.
Asumir el reto de la demanda de la sostenibilidad física supone lo contrario,
conservar el capital natural, porque es la forma de asegurar que las
generaciones futuras puedan disponer de las mismas posibilidades que las
actuales.
actuales
OS NÍVEIS DE ACÇÃO DA SUSTENTABILIDADE
El cierre del ciclo de los materiales en los edificios / Gerardo Wadel
Impactos ambientales
I t bi t l
energía agua materiales residuos
KWh/m2 l/p d
/ Kg/m2 m3/m2
KgCO2/m2
emisiones efecto invernadero

3. OS NÍVEIS DE ACÇÃO DA SUSTENTABILIDADE
El cierre del ciclo de los materiales en los edificios / Gerardo Wadel

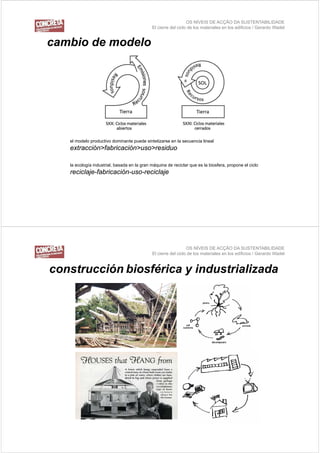

cambio de modelo
bi d d l
el modelo productivo dominante puede sintetizarse en la secuencia lineal
extracción>fabricación>uso>residuo
la
l ecología i d t i l b
l í industrial, basada en l gran máquina d reciclar que es l bi f
d la á i de i l la biosfera, propone el ciclo
l i l
reciclaje-fabricación-uso-reciclaje
OS NÍVEIS DE ACÇÃO DA SUSTENTABILIDADE
El cierre del ciclo de los materiales en los edificios / Gerardo Wadel
construcción bi fé i y i d
ió biosférica industrializada
i li d

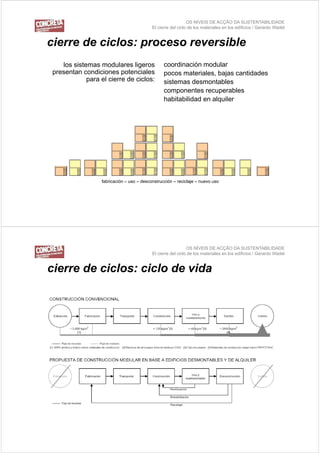

4. OS NÍVEIS DE ACÇÃO DA SUSTENTABILIDADE
El cierre del ciclo de los materiales en los edificios / Gerardo Wadel
cierre de ciclos: proceso reversible
i d i l ibl
los sistemas modulares ligeros
mod lares coordinación modular
presentan condiciones potenciales pocos materiales, bajas cantidades
para el cierre de ciclos: sistemas desmontables
componentes recuperables
t bl
habitabilidad en alquiler
fabricación – uso – desconstrucción – reciclaje – nuevo uso
OS NÍVEIS DE ACÇÃO DA SUSTENTABILIDADE
El cierre del ciclo de los materiales en los edificios / Gerardo Wadel
cierre de ciclos: ciclo de vida
i d i l i l d id

5. OS NÍVEIS DE ACÇÃO DA SUSTENTABILIDADE
El cierre del ciclo de los materiales en los edificios / Gerardo Wadel
la
l evolución de la industrialización
l ió d l i d t i li ió
ventajas
reducción (aparente) del consumo de materiales
reducción y separación de los residuos
recuperación de materiales (juntas reversibles)
retorno de recursos a fábrica (en algunos casos)
desventajas
materiales difícilmente separables (junta adherida)
posible aumento de la mochila ecológica
falta de inercia térmica (en los sistemas ligeros)
en los sistemas a medida, aumento de residuos
OS NÍVEIS DE ACÇÃO DA SUSTENTABILIDADE
El cierre del ciclo de los materiales en los edificios / Gerardo Wadel
objeto de estudio
bj t d t di
El edificio base corresponde a la propuesta seleccionada en el concurso CIT de Incasòl para la construcción de 32 viviendas en Banyoles, Gerona.

6. OS NÍVEIS DE ACÇÃO DA SUSTENTABILIDADE
El cierre del ciclo de los materiales en los edificios / Gerardo Wadel

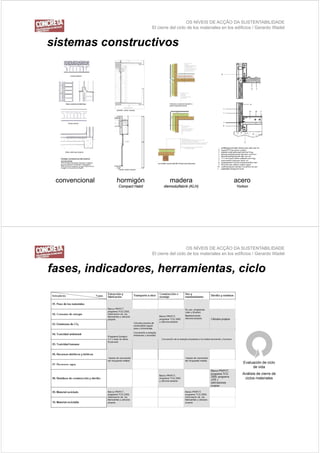

sistemas constructivos
i t t ti
convencional hormigón madera acero
Compact Habit diemodulfabrik (KLH) Yorkon
OS NÍVEIS DE ACÇÃO DA SUSTENTABILIDADE
El cierre del ciclo de los materiales en los edificios / Gerardo Wadel
fases, i di d
f indicadores, herramientas, ciclo
h i t i l
Evaluación de ciclo
de vida
Análisis de cierre de
ciclos materiales

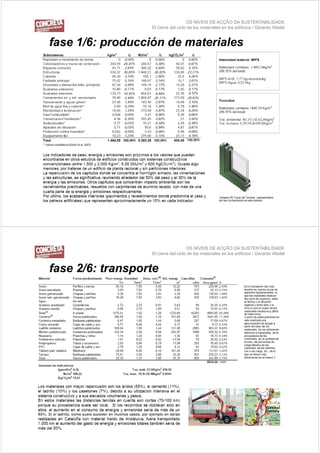

7. OS NÍVEIS DE ACÇÃO DA SUSTENTABILIDADE
El cierre del ciclo de los materiales en los edificios / Gerardo Wadel
fase 1/6 producción de materiales
f 1/6: d ió d t i l
OS NÍVEIS DE ACÇÃO DA SUSTENTABILIDADE
El cierre del ciclo de los materiales en los edificios / Gerardo Wadel
fase 2/6 t
f 2/6: transporte
t

8. OS NÍVEIS DE ACÇÃO DA SUSTENTABILIDADE
El cierre del ciclo de los materiales en los edificios / Gerardo Wadel

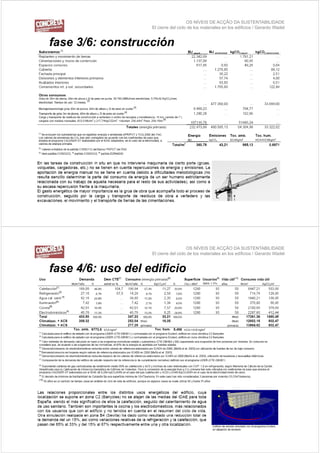

fase 3/6 construcción
f 3/6: t ió
OS NÍVEIS DE ACÇÃO DA SUSTENTABILIDADE
El cierre del ciclo de los materiales en los edificios / Gerardo Wadel
fase 4/6 uso d l edificio
f 4/6: del difi i

9. OS NÍVEIS DE ACÇÃO DA SUSTENTABILIDADE
El cierre del ciclo de los materiales en los edificios / Gerardo Wadel

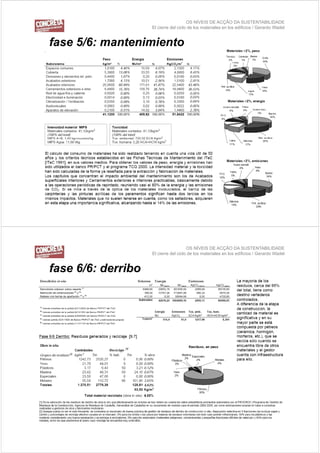

fase 5/6 mantenimiento
f 5/6: t i i t
OS NÍVEIS DE ACÇÃO DA SUSTENTABILIDADE
El cierre del ciclo de los materiales en los edificios / Gerardo Wadel
fase 6/6 d ib
f 6/6: derribo

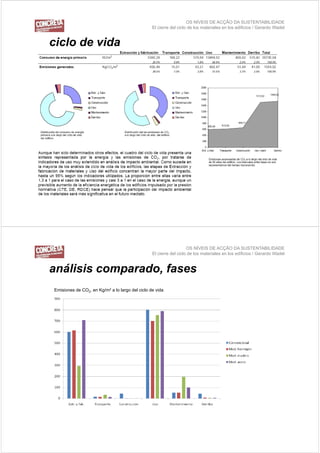

10. OS NÍVEIS DE ACÇÃO DA SUSTENTABILIDADE
El cierre del ciclo de los materiales en los edificios / Gerardo Wadel
ciclo de vida
i l d id
OS NÍVEIS DE ACÇÃO DA SUSTENTABILIDADE
El cierre del ciclo de los materiales en los edificios / Gerardo Wadel
análisis comparado, fases
áli i d f
Emisiones de CO2, en Kg/m2 a lo largo del ciclo de vida

11. OS NÍVEIS DE ACÇÃO DA SUSTENTABILIDADE
El cierre del ciclo de los materiales en los edificios / Gerardo Wadel

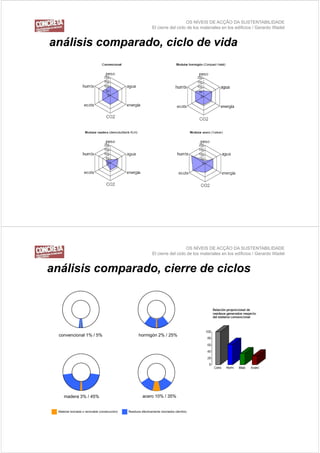

análisis comparado, ciclo de vida
áli i d i l d id
OS NÍVEIS DE ACÇÃO DA SUSTENTABILIDADE
El cierre del ciclo de los materiales en los edificios / Gerardo Wadel
análisis comparado, cierre de ciclos
áli i d i d i l
convencional 1% / 5% hormigón 2% / 25%
madera 3% / 45% acero 10% / 35%
Material reciclado o renovable (construcción) Residuos efectivamente reciclados (derribo)

12. OS NÍVEIS DE ACÇÃO DA SUSTENTABILIDADE
El cierre del ciclo de los materiales en los edificios / Gerardo Wadel

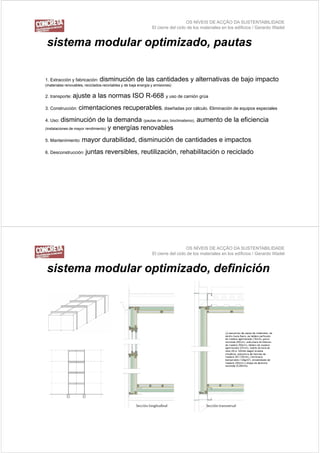

sistema modular optimizado, pautas
i t d l ti i d t
1. Extracción y fabricación: disminución de las cantidades y alternativas de bajo impacto
(materiales renovables, reciclados-reciclables y de baja energía y emisiones)
2. transporte: ajuste a las normas ISO R-668 y uso de camión grúa
3. Construcción: cimentaciones recuperables, diseñadas por cálculo. Eliminación de equipos especiales
4. Uso: disminución de la demanda (pautas de uso, bioclimatismo), aumento de la eficiencia
(instalaciones de mayor rendimiento) y energías renovables
5. Mantenimiento: mayor durabilidad, disminución de cantidades e impactos
durabilidad
6. Desconstrucción: juntas reversibles, reutilización, rehabilitación o reciclado
OS NÍVEIS DE ACÇÃO DA SUSTENTABILIDADE
El cierre del ciclo de los materiales en los edificios / Gerardo Wadel
sistema modular optimizado, definición
i t d l ti i d d fi i ió

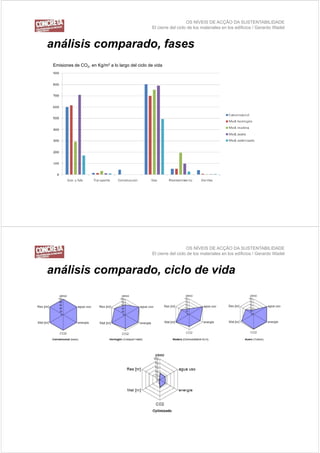

13. OS NÍVEIS DE ACÇÃO DA SUSTENTABILIDADE
El cierre del ciclo de los materiales en los edificios / Gerardo Wadel
análisis comparado, fases
Emisiones de CO2, en Kg/m2 a lo largo del ciclo de vida
OS NÍVEIS DE ACÇÃO DA SUSTENTABILIDADE
El cierre del ciclo de los materiales en los edificios / Gerardo Wadel
análisis comparado, ciclo de vida

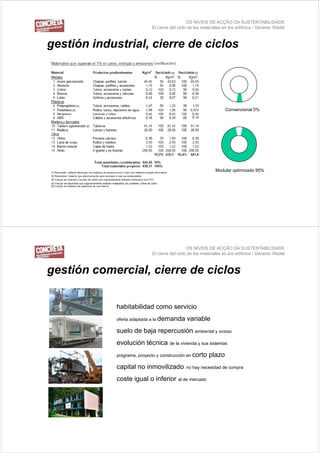

14. OS NÍVEIS DE ACÇÃO DA SUSTENTABILIDADE
El cierre del ciclo de los materiales en los edificios / Gerardo Wadel
gestión industrial, cierre de ciclos
Convencional 5%
Modular optimizado 95%
OS NÍVEIS DE ACÇÃO DA SUSTENTABILIDADE
El cierre del ciclo de los materiales en los edificios / Gerardo Wadel
gestión comercial, cierre de ciclos
habitabilidad como servicio
oferta adaptada a la demanda variable
suelo de baja repercusión ambiental y ocioso
evolución técnica de la vivienda y sus sistemas
programa, proyecto y construcción en corto plazo
capital no i
it l inmovilizado: no hay necesidad de compra
ili d
coste igual o inferior al de mercado

15. OS NÍVEIS DE ACÇÃO DA SUSTENTABILIDADE
El cierre del ciclo de los materiales en los edificios / Gerardo Wadel

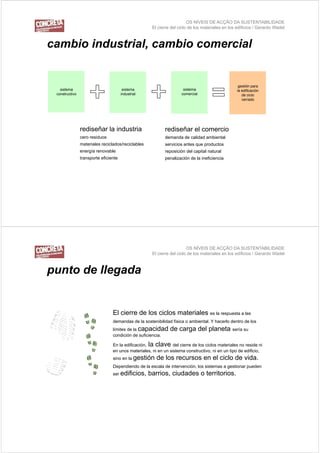

cambio industrial, cambio comercial
gestión para
sistema
i t sistema
i t sistema
i t la edificación
constructivo industrial comercial de ciclo
cerrado
rediseñar la industria rediseñar el comercio
cero residuos demanda de calidad ambiental
materiales reciclados/reciclables servicios antes que productos
energía renovable reposición del capital natural
transporte eficiente penalización de la ineficiencia
OS NÍVEIS DE ACÇÃO DA SUSTENTABILIDADE
El cierre del ciclo de los materiales en los edificios / Gerardo Wadel
punto de llegada
El cierre de los ciclos materiales es la respuesta a las
demandas de la sostenibilidad física o ambiental. Y hacerlo dentro de los
límites de la capacidad de carga del planeta sería su
condición de suficiencia.
En la edificación, la clave del cierre de los ciclos materiales no reside ni
en unos materiales, ni en un sistema constructivo, ni en un tipo de edificio,
sino en la gestión de los recursos en el ciclo de vida.
Dependiendo de la escala de intervención, los sistemas a gestionar pueden
ser edificios, barrios, ciudades o territorios.
