Este documento resume las reglas para proteger circuitos eléctricos con interruptores automáticos. Explica que los interruptores protegen contra sobrecargas y cortocircuitos para salvaguardar la seguridad de personas y propiedades. También define sobrecargas, cortocircuitos e interruptores automáticos, y describe las normas que rigen su diseño e instalación.

1. TEMA: PROTECCION DE
CIRCUITOS ELECTRICOS CON
INTERRUPTOR AUTOMATICO
ARIZA OLORTEGUI
ROOSEVELTH
Código: 1023120308
ZARATE MUÑOZ
FERNANDO
Código: 1023120478

2. OBJETIVO:
Establecer las reglas preventivas para salvaguardar las
condiciones de seguridad de las personas, de la vida
animal y vegetal, y de la propiedad, frente a los peligros
derivados del uso de la electricidad; así como la
preservación del ambiente y la protección del patrimonio
Cultural de la Nación.
Cumpliendo con las reglas del código, utilizando
materiales y equipos eléctricas aprobados o certificados y
efectuando la instalación, operación y mantenimiento
apropiados, con personal calificado y autorizado, se
lograra una instalación esencialmente segura.

3. En una instalación eléctrica se busca la mayor
continuidad de servicio, es por ello que la elección
de un aparato de protección contempla 2 objetivos
obligatorias:
Proteger a las personas: se realiza contra contactos
directos e indirectos.
Proteger la instalación: destinada a protegerla
contra sobrecarga y cortocircuito.

4. SOBREINTESIDAD: Corriente que excede la corriente
nominal.
Pueden estar motivados por:
Sobrecargas
Corto circuitos
Todo circuito estará protegido contra los efectos
de las sobreintensidades que puedan
presentarse en el mismo, para lo cual la
interrupción de este circuito se realizara en un
tiempo conveniente.

5. SOBRECARGA
Sobrecarga es el fenómeno que se presenta
cuando en una instalación la cantidad de
corriente demandad es superior a los limites
de capacidad de conducción del conductor
y/o interruptor termomagnetica.
 Corriente de sobrecarga:
sobreintensidad que ocurre en un circuito
en ausencia de una falla eléctrica.

6. EFECTOS DE LAS
SOBRECARGAS
 La corriente que fluye en un circuito
esta determinada por las cargas
alimentadas. Esta información se utiliza
para seleccionar los conductores
adecuados.
 Si la carga en un circuito aumenta
demasiado, se producirá una condición
de sobrecarga, se generara un
calentamiento mayor que el que puede
soportar el aislante y puede dañarlo.
Esto lleva a su vez a los cortocircuitos y
a otros riesgos eléctricos, como
incendios.
 El punto al cual la corriente en un
conductor excede la temperatura de
régimen de su aislamiento es llamado
punto critico.

7. CORTOCIRCUITO
Es el fenómeno que se presenta
cuando dos o mas fases se ponen
accidentalmente en contacto entre si.
Cortocircuito en una red
de distribución
 Corriente de cortocircuito: sobre
intensidad que se deriva de un
cortocircuito debido a una falla o a
una conexión incorrecta en un
circuito eléctrico.

8.  Producen disturbios en los dispositivos electrónicos
que se encuentran cerca de el
 Pueden producir deformaciones o ruptura de partes
 Durante un cortocircuito se producen aumentos de
temperatura bruscos e intensos.Todos los equipos y
conductores que son atravesados por las corrientes de
cortocircuito se ven afectados, que pueden producir
deformación de los dispositivos y destrucción del
material aislante con riesgo a la producción de
incendios y electrocuciones.

9. CORRIENTE DE CORTOCIRCUITO ICU
Máxima corriente cortocircuito que el
interruptor puede soportar.
La capacidad del interruptor debe ser
mayor o igual a la capacidad de
cortocircuito en el punto de instalación.
La capacidad de cortocircuito depende
de:
 La impedancia de cortocircuito del
transformador.
 La distancia del punto de instalación a
este.
 La sección de cable.

10. FUSIBLES
Son dispositivos que tienen
un elemento que se funde
con el paso de la corriente
y de este modo corta el
circuito eliminando la falla
(cortocircuito).
Se utilizan para la
protección contra
cortocircuitos.
INTERRUPTORES
AUTOMÁTICOS
Son aparatos que disponen
de elementos que detectan
los sobrecorrientes y abren
automáticamente el
circuito.
Se utilizan para la
protección contra
sobrecargas y
cortocircuitos.

11. ¿Qué es un interruptor automático?
Un interruptor automático es
un aparato mecánico de
conexión capaz de
establecer, soportar e
interrumpir corrientes en
condiciones normales y
anormales del circuito (
cortocircuito y sobrecarga)

12. IEC: COMISIÓN ELECTROTÉCNICA
INTERNACIONAL.
Norma Europea que es
aplicado en el Perú.
Es una organización de
normalización en los
campos eléctricos,
electrónicos y tecnologías
relacionadas. Numerosas
normas se desarrollan
conjuntamente con la ISO.
NEMA: ASOCIACIÓN NACIONAL DE
FABRICANTES ELÉCTRICAS.
Es una asociación industrial
estadunidense responsable
de numerosos estándares
industriales comunes
usados en el campo de la
electricidad.

13. Los interruptores de riel DIN cubiertos por esta norma están fabricados para trabajar
en circuitos de tensión alterna menor o igual a 415V, donde el corte de la corriente se
hace en aire, y cuyos valores de corriente nominal son iguales o menores a
125 A.
Su uso es para instalaciones domesticas tal como es el caso de una casa. La norma
60898 tiene la responsabilidad de describir las exigencias de interruptores que, por
estar instalados en residencias, van a estar bajo uso de personas no instruidas en
temas de electricidad.
Una de las consecuencias de esto es que a estos interruptores no se les permite tener
accesible en su frente ningún tipo de regulación.
La dominación genérica internacional de los interruptores comprendidos en la norma
60898 es MCB ( miniature circuit-breaker)

14. Partes de un Interruptor Automático

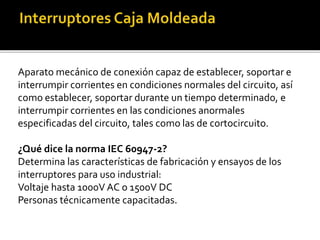

15. Aparato mecánico de conexión capaz de establecer, soportar e
interrumpir corrientes en condiciones normales del circuito, así
como establecer, soportar durante un tiempo determinado, e
interrumpir corrientes en las condiciones anormales
especificadas del circuito, tales como las de cortocircuito.
¿Qué dice la norma IEC 60947-2?
Determina las características de fabricación y ensayos de los
interruptores para uso industrial:
Voltaje hasta 1000V AC o 1500V DC
Personas técnicamente capacitadas.

16. IEC 60898/60947-2
Define las características y
pruebas de los interruptores
del tipo miniatura para uso
domestico, comercial.
IEC 60947-2
Define las características y
pruebas de los interruptores
automáticos para uso
industrial.

17. De acuerdo a su capacidad de ruptura.
Baja capacidad de ruptura (Residencial) 3-6KA
Capacidad de apertura Normal 10KA
Alta capacidad de ruptura 20-25KA
Desde el punto de vista normativo
Interruptores automáticos para uso residencial: que están
regidos por la Norma IEC 60898 y que incluye básicamente a
los interruptores automáticos miniatura y son modulares
(MCB)
Interruptores automáticos para uso industrial: que están
regidos por la Norma IEC 60947-2 y que incluye a los
interruptores de caja moldeada (MCCB) y a los interruptores
automáticos en aire (ACB)

18. De acuerdo a su tamaño y construcción
Interruptores automáticos miniatura (Miniature Circuit Breaker-
MCB): son pequeños interruptores modulares(unipolares o
multipolares), destinados a la protección de cables, especialmente
para instalaciones residenciales.
Interruptores de caja moldeada (moldedCase CircuitBreaker-
MCCB): son los que tienen una caja soporte de material aislante
moldeado que forman una parte integral del interruptor
automático.
Interruptores en aire (Air CircuitBreaker-ACB): son interruptores
del tipo abierto para protección de instalaciones con rangos de
corrientes mayormente desde 400A

21. ICU: PODER DE CORTE ULTIMO.
Es el máximo valor de
corriente que el interruptor
es capaz de interrumpir
(por ejemplo 6000
ICS: PODER DE CORTE EN
SERVICIO
Es expresado en porcentaje
de Icu, representa la
capacidad del interruptor
de abrir una corriente de
corto circuito tres veces
seguidas, y a continuación
de esto, poder brindar un
servicio en idénticas
condiciones a las normales.

22. TENSIÓN NOMINAL UN Ò UE
Es la tensión a la que se
refieren sus características de
funcionamiento ( 230 y 400V),
mientras que la tensión de
aislamiento UI es la de ensayo
dieléctrico y de corrientes de
fuga. Los catálogos de los
fabricantes indican
frecuentemente, el primero de
los valores, llamándolo tensión
nominal Un (Un=Ue ). En
general, UI es el valor mayor
admisible de Un.
CORRIENTE NOMINAL IN
Corriente que el interruptor
puede soportar en régimen
interrumpido ( es decir, sin
dispararse) a una temperatura
de referencia especificad de 30
°C.
Como regla, los fabricantes de
interruptores termo magnéticas
indican, además de los valores
de In a la temperatura de
referencia, su variación con la
temperatura.

23. Marcas e indicaciones del producto
Según la IEC 60898, cada interruptor debe tener distintas indicaciones, pero
merece la atención como debe ser identificado el valor de corriente nominal
In, el tipo de Curva, el poder de corte Icn y la Clase de limitación de corriente.

24. Para asegurar la correcta protección es
necesario que se cumpla la siguiente regla:
IB≤ 𝐼𝑛 ≤ 𝐼𝑧
Donde:
IB :Corriente demandada por la carga
circuito.
In :Corriente nominal del interruptor.
Iz :Capacidad de conducción del
cable.

25. Sabemos que un interruptor termomagnético; se
debe de tener en cuenta la corriente que consume
la carga.
Por ejemplo una paliducha de 5000W, que
interruptor ¿termomagnetico seleccionaríamos?
P=5000W
V=220V
P=VxI
I=P/V = 5000/220= 22.73 A
Selección del interruptor
⇒ ITM=25A

26. Se tiene una vivienda de alimentación monofásico 220VAC con los
siguiente datos:
1. Se tiene una unidad de vivienda de 120𝑚2 , el área techada es de
94.65𝑚2
y área libre ( no techada) de 25.35𝑚2
. Además la carga
unitaria por salida es de 25w/𝑚2 para áreas techadas + 5w/𝑚2 para
áreas no techadas, para alumbrado.
Considerar factor de potencia de 0.85
2. La potencia por cada salida de tomacorriente es de 180VA
(considerar factor de potencia 0.8). El C.N.E. establece que se
debe tener como máximo 12 salidas por circuito.
3. Se tiene una terma de 20 litros que consume 120w además se
debe prender a las 5:30 am y apagar a las 6:00 am de lunes a
viernes.
4. Se tiene un motor de bomba de agua de 1HP y eficiencia 0.98.

27. Potencia para el área techada: 25w/𝑚2
x 94.65𝑚2
=2,366.25w
Potencia para área no techada: 5w/𝑚2x 25.35𝑚2 =126.75w
Potencia total para alumbrado:
P(alumbrado)=2.366.25w+126.75w=2.493w
Reemplazando en la formula P=V x I x cos∅
2.493=220 x I X 0.85
I=2493/(220x0.85) = 13.33ª
El interruptor termomagnetico será de
2x16A.

28. Potencia activa será = 180x0.8 = 144w
Potencia aparente: 180VA
Potencia activa: 180 x cos∅
Potencia reactiva

29. Reemplazando en la formula P =V x I x cos∅
144=220xIx0.8
I= 144/(220x0.8) = 0.8181A
Considerando las 12 salidas: 0.8181 x 12 = 9.82A
Podemos elegir de 10 amperios pero es muy
cercano al valor calculado.
El interruptor termomagnetico será de
2x16A

30. Calculo del interruptor para la terma:
Reemplazando en la formula P =V x I x cos∅
1200=220xIxcos∅
I= 1200/(220x1) = 5.45A
El interruptor seleccionado será de 2x10A

31. Sabemos: 1HP = 746 w
Para el motor la formula es : P =V x I x cos∅ x n
n = es la eficacia
I=746/(220x0.85x0.98) = 4.07ª
Considerando un factor del 25% debido a la
corriente de arranque.
I = 1.25 x 4.07 = 5.09ª
El interruptor seleccionado será 2x10A

32. GRACIAS
