Los fusibles NH protegen componentes e instalaciones eléctricas de baja tensión contra corrientes de cortocircuito mediante la fusión del elemento fusible antes de que la corriente alcance su valor máximo, evitando daños. Se fabrican en tamaños de 00 a 3 para corrientes de 6 a 630 amperios y una capacidad de ruptura de 120 kA.

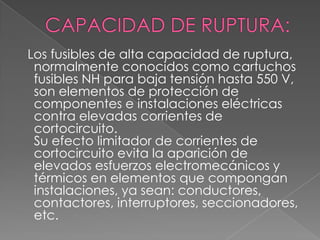

4. Los fusibles de alta capacidad de ruptura,
normalmente conocidos como cartuchos
fusibles NH para baja tensión hasta 550 V,
son elementos de protección de
componentes e instalaciones eléctricas
contra elevadas corrientes de
cortocircuito.
Su efecto limitador de corrientes de
cortocircuito evita la aparición de
elevados esfuerzos electromecánicos y
térmicos en elementos que compongan
instalaciones, ya sean: conductores,
contactores, interruptores, seccionadores,
etc.

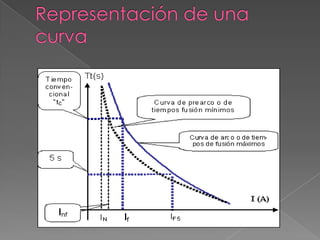

5. La limitación de la corriente
de cortocircuito se logra
exitosamente a través de
fusibles NH. Esto se basa en la
fusión del elemento fusible en
un tiempo menor en el que la
corriente de cortocircuito
tarda en alcanzar su valor de
cresta.

6. Fusibles de
pólvora de alta
tensión en un
poste en plena
calle
Tres fusibles de rosca para
proteger la instalación
eléctrica de una residencia.

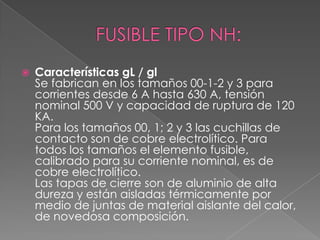

8.  Características gL / gl
Se fabrican en los tamaños 00-1-2 y 3 para
corrientes desde 6 A hasta 630 A, tensión
nominal 500 V y capacidad de ruptura de 120
KA.
Para los tamaños 00, 1; 2 y 3 las cuchillas de
contacto son de cobre electrolítico. Para
todos los tamaños el elemento fusible,
calibrado para su corriente nominal, es de
cobre electrolítico.
Las tapas de cierre son de aluminio de alta
dureza y están aisladas térmicamente por
medio de juntas de material aislante del calor,
de novedosa composición.

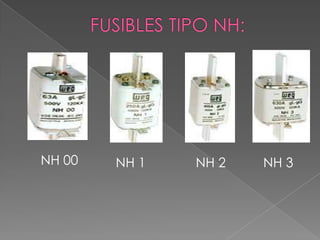

9. NH 00 NH 1 NH 2 NH 3

10. Composición:
 Los elementos que componen el sistema
del Fusible “D” son: Base (con fijación en
riel DIN o a través de tornillos), Anillo de
protección (o utilizar la alternativa con
Tapa de Protección), Tornillo de Ajuste,
Fusible y Tapa.
 Fusibles HH de alto poder de ruptura
(APR) para alta tensión

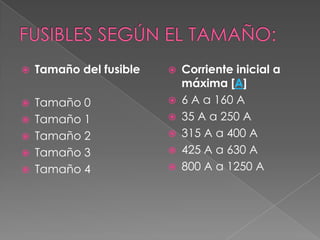

11.  Tamaño del fusible
 Tamaño 0
 Tamaño 1
 Tamaño 2
 Tamaño 3
 Tamaño 4
 Corriente inicial a
máxima [A]
 6 A a 160 A
 35 A a 250 A
 315 A a 400 A
 425 A a 630 A
 800 A a 1250 A
