9 aspersión

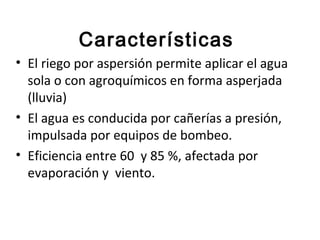

- 2. Características • El riego por aspersión permite aplicar el agua sola o con agroquímicos en forma asperjada (lluvia) • El agua es conducida por cañerías a presión, impulsada por equipos de bombeo. • Eficiencia entre 60 y 85 %, afectada por evaporación y viento.

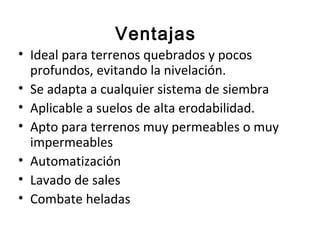

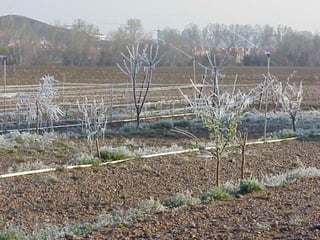

- 3. Ventajas • Ideal para terrenos quebrados y pocos profundos, evitando la nivelación. • Se adapta a cualquier sistema de siembra • Aplicable a suelos de alta erodabilidad. • Apto para terrenos muy permeables o muy impermeables • Automatización • Lavado de sales • Combate heladas

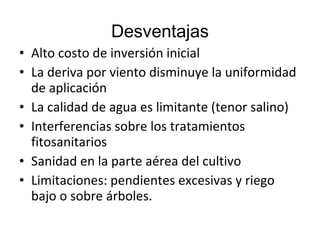

- 5. Desventajas • Alto costo de inversión inicial • La deriva por viento disminuye la uniformidad de aplicación • La calidad de agua es limitante (tenor salino) • Interferencias sobre los tratamientos fitosanitarios • Sanidad en la parte aérea del cultivo • Limitaciones: pendientes excesivas y riego bajo o sobre árboles.

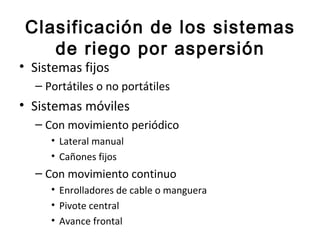

- 6. Clasificación de los sistemas de riego por aspersión • Sistemas fijos – Portátiles o no portátiles • Sistemas móviles – Con movimiento periódico • Lateral manual • Cañones fijos – Con movimiento continuo • Enrolladores de cable o manguera • Pivote central • Avance frontal

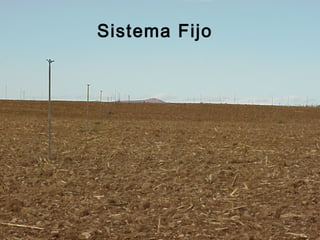

- 7. Sistema Fijo

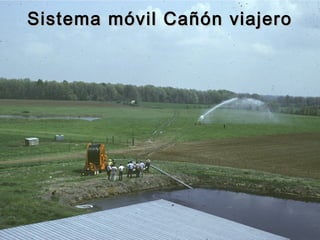

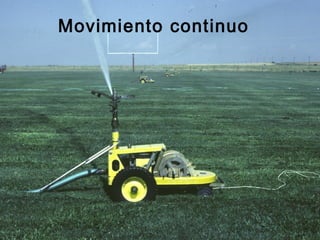

- 8. Sistema móvil Cañón viajero

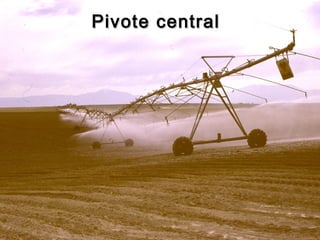

- 11. Pivote central

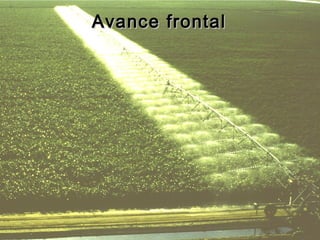

- 12. Avance frontal

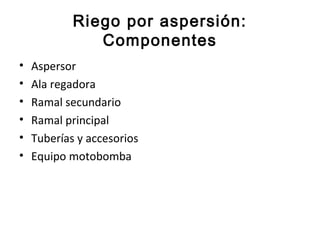

- 13. Riego por aspersión: Componentes • Aspersor • Ala regadora • Ramal secundario • Ramal principal • Tuberías y accesorios • Equipo motobomba

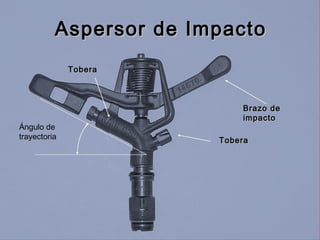

- 14. Aspersor de Impacto Tobera Brazo de impacto Ángulo de trayectoria Tobera

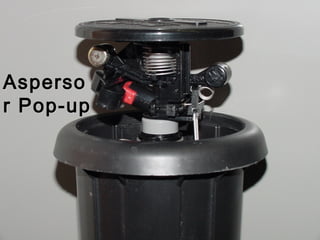

- 15. Asperso r Pop-up

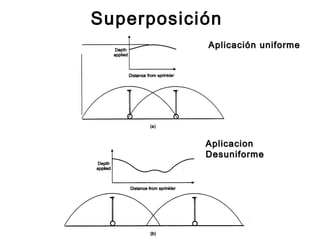

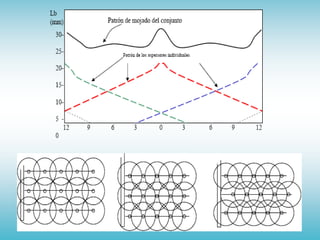

- 16. Superposición Aplicación uniforme Aplicacion Desuniforme

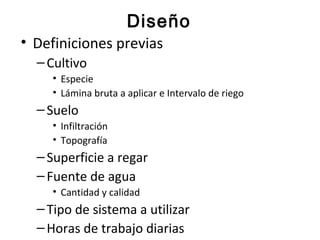

- 18. Diseño • Definiciones previas – Cultivo • Especie • Lámina bruta a aplicar e Intervalo de riego – Suelo • Infiltración • Topografía – Superficie a regar – Fuente de agua • Cantidad y calidad – Tipo de sistema a utilizar – Horas de trabajo diarias

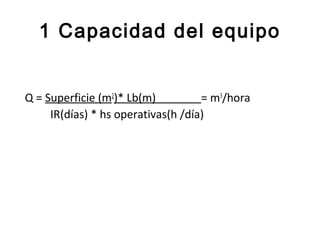

- 21. 1 Capacidad del equipo Q = Superficie (m2)* Lb(m) = m3/hora IR(días) * hs operativas(h /día)

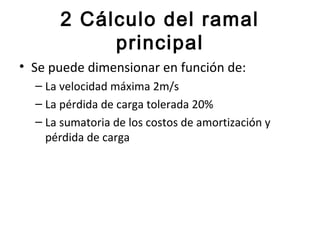

- 22. 2 Cálculo del ramal principal • Se puede dimensionar en función de: – La velocidad máxima 2m/s – La pérdida de carga tolerada 20% – La sumatoria de los costos de amortización y pérdida de carga

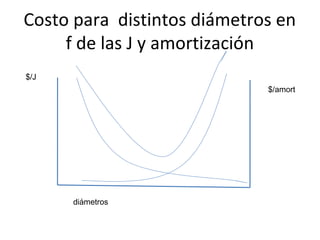

- 23. Costo para distintos diámetros en f de las J y amortización $/J $/amort diámetros

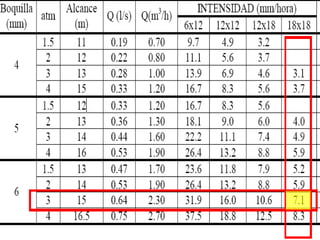

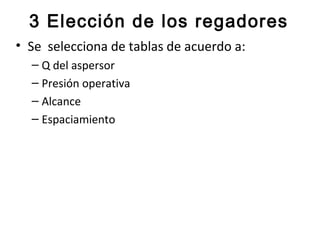

- 24. 3 Elección de los regadores • Se selecciona de tablas de acuerdo a: – Q del aspersor – Presión operativa – Alcance – Espaciamiento

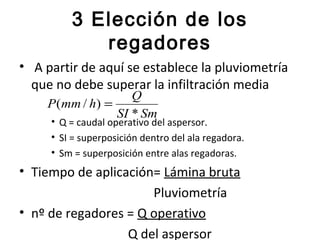

- 26. 3 Elección de los regadores • A partir de aquí se establece la pluviometría que no debe superar la infiltración media Q P (mm / h) = SI * Sm • Q = caudal operativo del aspersor. • SI = superposición dentro del ala regadora. • Sm = superposición entre alas regadoras. • Tiempo de aplicación= Lámina bruta Pluviometría • nº de regadores = Q operativo Q del aspersor

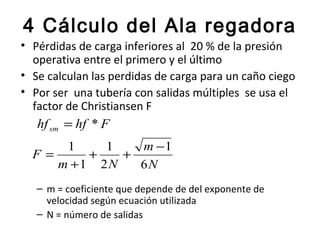

- 27. 4 Cálculo del Ala regadora • Pérdidas de carga inferiores al 20 % de la presión operativa entre el primero y el último • Se calculan las perdidas de carga para un caño ciego • Por ser una tubería con salidas múltiples se usa el factor de Christiansen F hf sm = hf * F 1 1 m −1 F= + + m +1 2N 6N – m = coeficiente que depende de del exponente de velocidad según ecuación utilizada – N = número de salidas

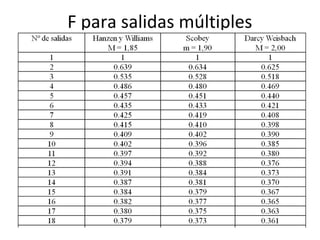

- 28. F para salidas múltiples
- 29. 5 Altura manométrica total HMT • Nivel dinámico de bombeo + • Perdidas de carga en el ramal principal + • Perdidas de carga en el ala regadora + • Altura de los caños porta regadores + • Presión operativa + • Desnivel topográfico = • HMT

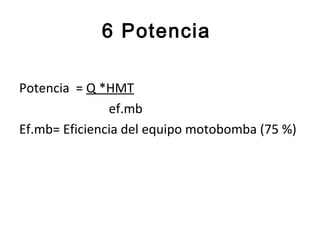

- 30. 6 Potencia Potencia = Q *HMT ef.mb Ef.mb= Eficiencia del equipo motobomba (75 %)

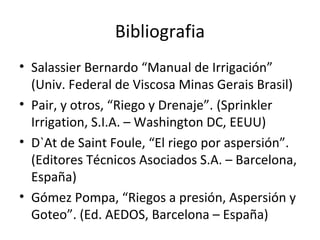

- 31. Bibliografia • Salassier Bernardo “Manual de Irrigación” (Univ. Federal de Viscosa Minas Gerais Brasil) • Pair, y otros, “Riego y Drenaje”. (Sprinkler Irrigation, S.I.A. – Washington DC, EEUU) • D`At de Saint Foule, “El riego por aspersión”. (Editores Técnicos Asociados S.A. – Barcelona, España) • Gómez Pompa, “Riegos a presión, Aspersión y Goteo”. (Ed. AEDOS, Barcelona – España)
Notas del editor
- Smaller traveling guns can be used for parks, athletic fields and even home use.
- Lateral move systems (linear move systems) are much like center pivot systems, except both ends of the lateral are allowed to move. They irrigate a large rectangular area.
