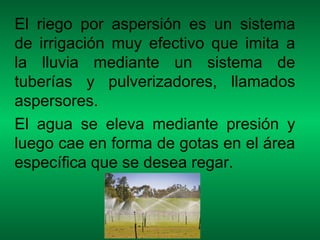

2. El riego por aspersión es un sistema
de irrigación muy efectivo que imita a
la lluvia mediante un sistema de
tuberías y pulverizadores, llamados
aspersores.
El agua se eleva mediante presión y
luego cae en forma de gotas en el área
específica que se desea regar.

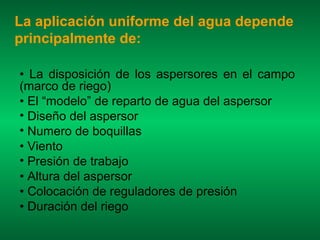

3. La aplicación uniforme del agua depende
principalmente de:
• La disposición de los aspersores en el campo
(marco de riego)
• El “modelo” de reparto de agua del aspersor
• Diseño del aspersor
• Numero de boquillas
• Viento
• Presión de trabajo
• Altura del aspersor
• Colocación de reguladores de presión
• Duración del riego

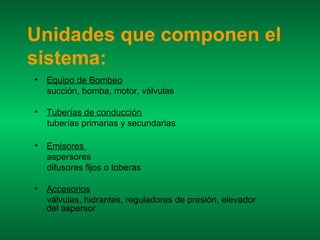

4. Unidades que componen el
sistema:
• Equipo de Bombeo
succión, bomba, motor, válvulas
• Tuberías de conducción
tuberías primarias y secundarias
• Emisores
aspersores
difusores fijos o toberas
• Accesorios
válvulas, hidrantes, reguladores de presión, elevador
del aspersor

5. Unidades que componen el

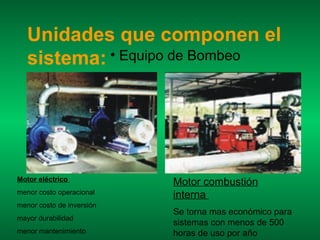

sistema: • Equipo de Bombeo
Motor eléctrico Motor combustión
menor costo operacional interna
menor costo de inversión
Se torna mas económico para
mayor durabilidad
sistemas con menos de 500
menor mantenimiento horas de uso por año

6. Unidades que componen el

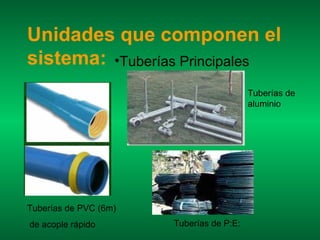

sistema: •Tuberías Principales
Tuberías de
aluminio
Tuberías de PVC (6m)
de acople rápido Tuberías de P:E:

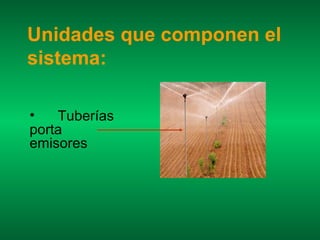

7. Unidades que componen el
sistema:
• Tuberías
porta
emisores

8. Unidades que componen el
sistema:

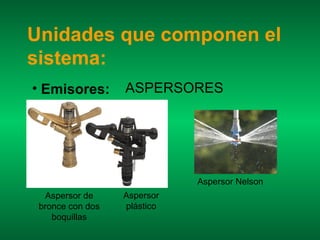

• Emisores: ASPERSORES
Aspersor Nelson
Aspersor de Aspersor
bronce con dos plástico
boquillas

9. Unidades que componen el
sistema:
Emisores: TOBERAS

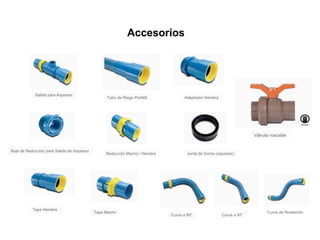

10. Accesorios
Salida para Aspersor
Tubo de Riego Portátil Adaptador Hembra
Válvula roscable
Buje de Reducción para Salida de Aspersor
Reducción Macho / Hembra Junta de Goma (repuesto)
Tapa Hembra
Tapa Macho Curva de Nivelación
Curva a 90° Curva a 45°

11. Pie de Apoyo para Accesorio Te a 90° con Salida Hembra
Te de Maniobra para Válvula Adaptador Macho
Válvula con Te Válvula para Línea de 3"
Acople Rápido para Aspersor
Válvula para Aspersor
manómetro

12. Criterios para la elección
del sistema

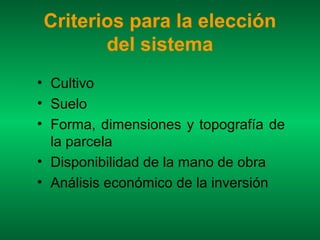

• Cultivo
• Suelo
• Forma, dimensiones y topografía de
la parcela
• Disponibilidad de la mano de obra
• Análisis económico de la inversión

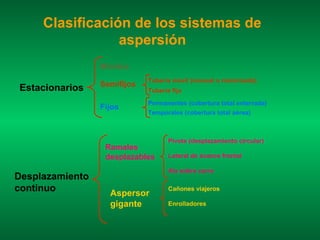

13. Clasificación de los sistemas de
aspersión
Móviles
Tubería móvil (manual o motorizada)
Semifijos
Estacionarios Tubería fija
Permanentes (cobertura total enterrada)
Fijos
Temporales (cobertura total aérea)
Pivote (desplazamiento circular)
Ramales
desplazables Lateral de avance frontal
Ala sobre carro
Desplazamiento
continuo Aspersor
Cañones viajeros
gigante Enrolladores

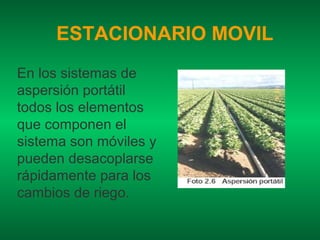

14. ESTACIONARIO MOVIL
En los sistemas de
aspersión portátil
todos los elementos
que componen el
sistema son móviles y
pueden desacoplarse
rápidamente para los
cambios de riego.

15. Estacionarios:
Semifijos:
Tubería móvil (manual
o motorizada)
• Cada vez se
utilizan
menos por su
mayor necesidad
de mano de obra,
incomodidad de
manejo, limitación
en cultivos de porte
alto,
etc., aunque
requieren menos
inversión

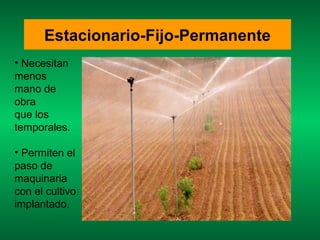

16. Estacionario-Fijo-Permanente
• Necesitan
menos
mano de
obra
que los
temporales.
• Permiten el
paso de
maquinaria
con el cultivo
implantado.

17. Estacionario-Fijo-Temporal
• Mayormano
de obra.
•Utilizado en
parcelas
pequeñas o
de forma
irregular.

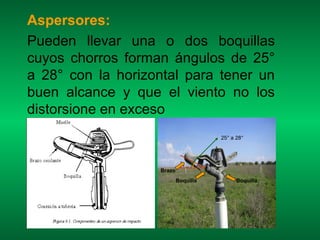

18. Aspersores:
Pueden llevar una o dos boquillas
cuyos chorros forman ángulos de 25°
a 28° con la horizontal para tener un
buen alcance y que el viento no los
distorsione en exceso
25° a 28°
Brazo
Boquilla Boquilla

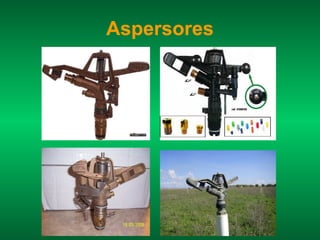

19. Aspersores

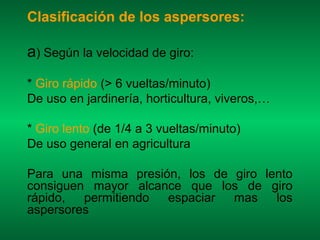

20. Clasificación de los aspersores:
a) Según la velocidad de giro:
* Giro rápido (> 6 vueltas/minuto)
De uso en jardinería, horticultura, viveros,…
* Giro lento (de 1/4 a 3 vueltas/minuto)
De uso general en agricultura
Para una misma presión, los de giro lento
consiguen mayor alcance que los de giro
rápido, permitiendo espaciar mas los
aspersores

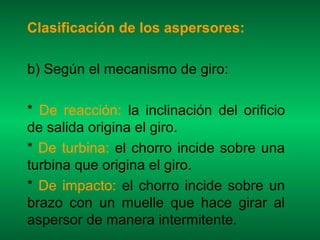

21. Clasificación de los aspersores:
b) Según el mecanismo de giro:
* De reacción: la inclinación del orificio
de salida origina el giro.
* De turbina: el chorro incide sobre una
turbina que origina el giro.
* De impacto: el chorro incide sobre un
brazo con un muelle que hace girar al
aspersor de manera intermitente.

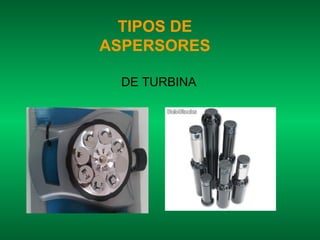

22. TIPOS DE
ASPERSORES
DE TURBINA

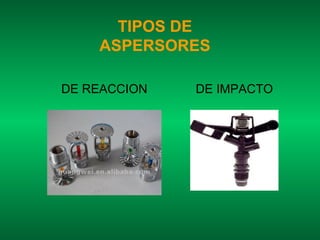

23. TIPOS DE
ASPERSORES
DE REACCION DE IMPACTO

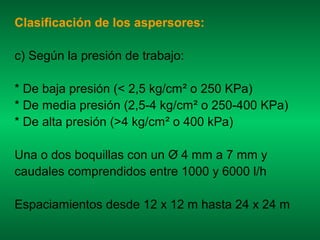

24. Clasificación de los aspersores:
c) Según la presión de trabajo:
* De baja presión (< 2,5 kg/cm² o 250 KPa)
* De media presión (2,5-4 kg/cm² o 250-400 KPa)
* De alta presión (>4 kg/cm² o 400 kPa)
Una o dos boquillas con un O 4 mm a 7 mm y
caudales comprendidos entre 1000 y 6000 l/h
Espaciamientos desde 12 x 12 m hasta 24 x 24 m

25. Ventajas
• Al poder modificarse fácilmente la
pluviométrica del sistema, se puede adaptar
a cualquier terreno, con independencia de
su permeabilidad.
• Permite una buena mecanización de los
cultivos, salvo los sistemas fijos temporales.
• Se adapta a la rotación de cultivos (la
instalación se dimensiona para el mas
exigente).

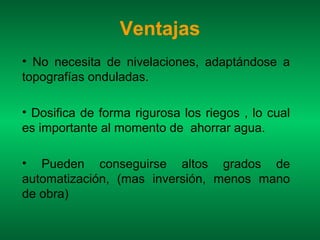

26. Ventajas
• No necesita de nivelaciones, adaptándose a
topografías onduladas.
• Dosifica de forma rigurosa los riegos , lo cual
es importante al momento de ahorrar agua.
• Pueden conseguirse altos grados de
automatización, (mas inversión, menos mano
de obra)

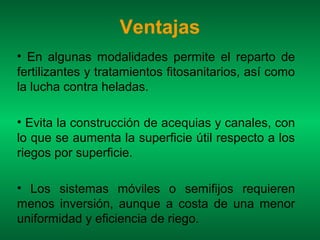

27. Ventajas
• En algunas modalidades permite el reparto de
fertilizantes y tratamientos fitosanitarios, así como
la lucha contra heladas.
• Evita la construcción de acequias y canales, con
lo que se aumenta la superficie útil respecto a los
riegos por superficie.
• Los sistemas móviles o semifijos requieren
menos inversión, aunque a costa de una menor
uniformidad y eficiencia de riego.

28. Desventajas

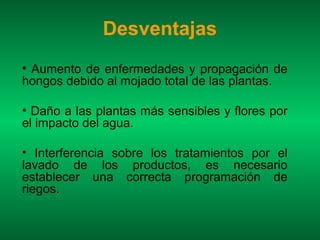

• Aumento de enfermedades y propagación de
hongos debido al mojado total de las plantas.
• Daño a las plantas más sensibles y flores por
el impacto del agua.
• Interferencia sobre los tratamientos por el
lavado de los productos, es necesario
establecer una correcta programación de
riegos.

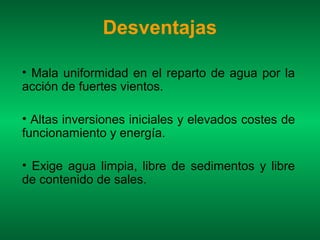

29. Desventajas
• Mala uniformidad en el reparto de agua por la
acción de fuertes vientos.
• Altas inversiones iniciales y elevados costes de
funcionamiento y energía.
• Exige agua limpia, libre de sedimentos y libre
de contenido de sales.

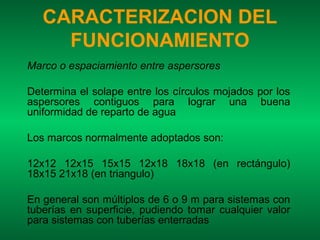

30. CARACTERIZACION DEL
FUNCIONAMIENTO
Marco o espaciamiento entre aspersores
Determina el solape entre los círculos mojados por los
aspersores contiguos para lograr una buena
uniformidad de reparto de agua
Los marcos normalmente adoptados son:
12x12 12x15 15x15 12x18 18x18 (en rectángulo)
18x15 21x18 (en triangulo)
En general son múltiplos de 6 o 9 m para sistemas con
tuberías en superficie, pudiendo tomar cualquier valor
para sistemas con tuberías enterradas

31. Marco o espaciamiento
entre aspersores

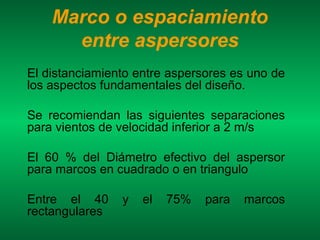

32. Marco o espaciamiento
entre aspersores
El distanciamiento entre aspersores es uno de
los aspectos fundamentales del diseño.
Se recomiendan las siguientes separaciones
para vientos de velocidad inferior a 2 m/s
El 60 % del Diámetro efectivo del aspersor
para marcos en cuadrado o en triangulo
Entre el 40 y el 75% para marcos
rectangulares

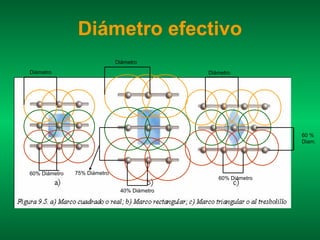

33. Diámetro efectivo
Diámetro
Diámetro Diámetro
60 %
Diam.
60% Diámetro 75% Diámetro
60% Diámetro
40% Diámetro

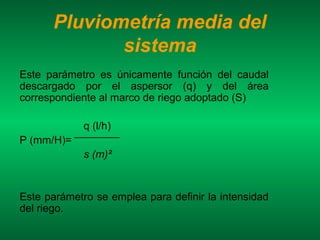

34. Pluviometría media del
sistema
Este parámetro es únicamente función del caudal
descargado por el aspersor (q) y del área
correspondiente al marco de riego adoptado (S)
q (l/h)
P (mm/H)=
s (m)²
Este parámetro se emplea para definir la intensidad
del riego.

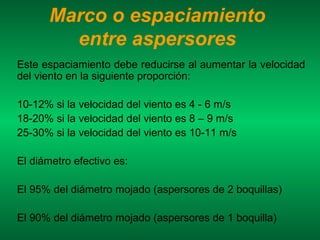

35. Marco o espaciamiento
entre aspersores
Este espaciamiento debe reducirse al aumentar la velocidad
del viento en la siguiente proporción:
10-12% si la velocidad del viento es 4 - 6 m/s
18-20% si la velocidad del viento es 8 – 9 m/s
25-30% si la velocidad del viento es 10-11 m/s
El diámetro efectivo es:
El 95% del diámetro mojado (aspersores de 2 boquillas)
El 90% del diámetro mojado (aspersores de 1 boquilla)
