A4

EJERCICIOS
lugar: copenhague
parcela: g01 - torre
rol: climático
Ejercicio 1: estudio climático de la ciudad de Co-
penhague y aplicación al edificio.
Ejercicio 2: fachada personalizable, atendiendo a
los factores climáticos y a los factores de varia-
bilidad de vivienda que permite un edificio Open
Building.
Ejercicio 3: proyecto de sistema de captación de
calor pasivo basado en los sistemas de invernade-
ro y muro trombe.
Ejercicio grupal: desarrollo de un proyecto de bi-
blioteca, espacio deportivo y viviendas en una to-
rre de dimensiones 15x15x36 en la ciudad de Co-
penhague.

ACERCA DE
El estudio de la flexibilidad y la adaptabilidad en la
vivienda tiene una larga historia. Fue, de hecho, uno
de los grandes ‘topics’ del Movimiento Moderno de
principios del siglo XX.
Sin embargo fue N. John Habraken quien, en los años
sesenta de ese mismo siglo, desarrolló el concepto
de ‘Open Building’ en un contexto de postguerra y
vivienda masiva, repetitiva y homogénea. Habraken
buscó separar lo inamovible (soporte - ‘base buil-
ding’) de las unidades separables (relleno - ‘infill’)
consiguiendo una posibilidad de cambio, partici-
pación del usuario y una diversidad tipológica casi
azaorsa.
El Open Building puede desarrollarse en diferentes
caminos, desde la participación total del usuario o la
elección de unos módulos de vivienda que han sido
desarrollados por el equipo de arquitectos, siendo
los usuarios quienes ‘compran y montan’ estos mó-
dulos en su parcela en altura. Pero, ¿no es esto en
los tiempos que corren una vivienda convencional?
Al fin y al cabo, las nuevas tecnologías permiten la
posibilidad de personalizar prácticamente todas tus
pertenencias y la vivienda, no iba a ser menos.
Marta García Curieses

CLIMA
1 _ Localización
N 55º 40’ - E 12º 35’
Situamos Copenhague en la isla de Selandia, al este de la península de Jutlan-
dia, al norte de Europa.
Esta isla está bañada por las aguas del Mar Báltico. Los ríos existentes tanto en
las islas como en la península de Dinamarca son cortos y la orografía tan plana
del territorio favorece la formación de lagos.
Copenhague tiene una altitud media de 20,1 msnm y una altitud máxima de 24
msnm.
*Datos obtenidos, entre otros sitios, de http://es.wikipedia.org/wiki/Geograf%C3%ADa_de_Dinamarca *

Tª min
ºC
Tª máx
ºC
Precipitaciones
mm días
Enero -2 2 36 17
Febrero -2 2 24 13
Marzo -1 5 34 14
Abril 2 10 35 13
Mayo 7 15 40 13
Junio 11 19 45 11
Julio 13 20 57 13
Agosto 13 20 55 13
Septiembre 10 17 53 14
Octubre 7 12 47 14
Noviembre 3 7 52 17
Diciembre -1 4 47 16
Anuales 5 11 525 165
2 _ Clima
Oceánico continental
El clima de esta ciudad es un clima oceánico con tendencias continentales, es
decir, es un clima templado, muy humedo y nublado.
Llueve aproximadamente 170 días al año con unas precipitaciones anuales de
500 mm más o menos.
La humedad relativa ronda el 70% en verano y el 90% en invierno.
Los vientos predominantes son los de oeste, que soplan con más intensidad
en invierno.
*La tabla se refiere a las medias obtenidas para un periodo de 30 años, sacada de http://wwis.aemet.es/es/city.
html?cityId=190 *

CLIMAYou are in >

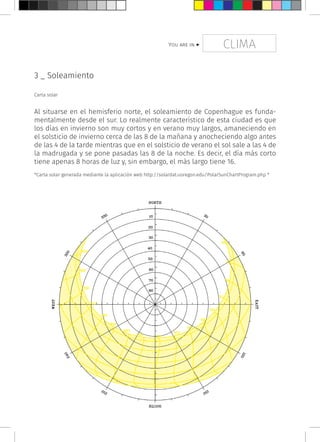

3 _ Soleamiento
Carta solar
Al situarse en el hemisferio norte, el soleamiento de Copenhague es funda-
mentalmente desde el sur. Lo realmente característico de esta ciudad es que
los días en invierno son muy cortos y en verano muy largos, amaneciendo en
el solsticio de invierno cerca de las 8 de la mañana y anocheciendo algo antes
de las 4 de la tarde mientras que en el solsticio de verano el sol sale a las 4 de
la madrugada y se pone pasadas las 8 de la noche. Es decir, el día más corto
tiene apenas 8 horas de luz y, sin embargo, el más largo tiene 16.
*Carta solar generada mediante la aplicación web http://solardat.uoregon.edu/PolarSunChartProgram.php *

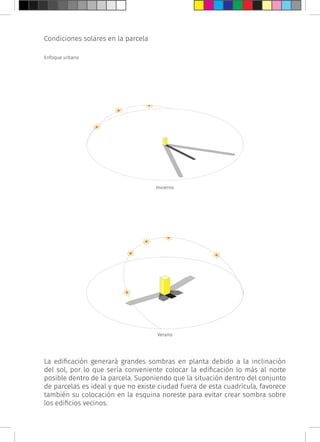

Condiciones solares en la parcela
Enfoque urbano
Invierno
Verano
La edificación generará grandes sombras en planta debido a la inclinación
del sol, por lo que sería conveniente colocar la edificación lo más al norte
posible dentro de la parcela. Suponiendo que la situación dentro del conjunto
de parcelas es ideal y que no existe ciudad fuera de esta cuadrícula, favorece
también su colocación en la esquina noreste para evitar crear sombra sobre
los edificios vecinos.

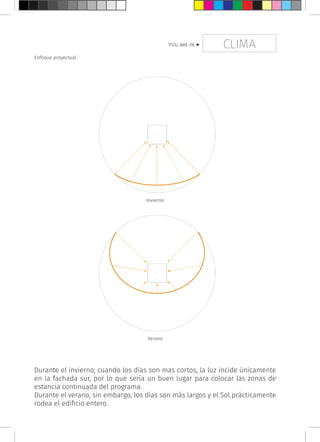

Enfoque proyectual
CLIMAYou are in >
Durante el invierno, cuando los días son mas cortos, la luz incide únicamente
en la fachada sur, por lo que sería un buen lugar para colocar las zonas de
estancia continuada del programa.
Durante el verano, sin embargo, los días son más largos y el Sol prácticamente
rodea el edificio entero.
Invierno
Verano

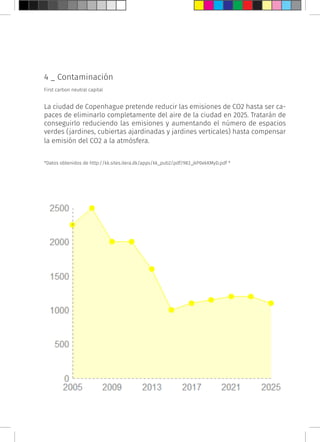

4 _ Contaminación
First carbon neutral capital
La ciudad de Copenhague pretende reducir las emisiones de CO2 hasta ser ca-
paces de eliminarlo completamente del aire de la ciudad en 2025. Tratarán de
conseguirlo reduciendo las emisiones y aumentando el número de espacios
verdes (jardines, cubiertas ajardinadas y jardines verticales) hasta compensar
la emisión del CO2 a la atmósfera.
*Datos obtenidos de http://kk.sites.itera.dk/apps/kk_pub2/pdf/983_jkP0ekKMyD.pdf *

CLIMAYou are in >
5 _ Sismología
Los mayores terremotos
Dinamarca es un país con muy poca actividad volcánica o sísmica. Los seísmos
más grandes que se han notado en el país apenas han llegado al nivel 4,5 en
la escala Richter.
El último terremoto producido en las cercanías de Copenhague (exactamente
en la costa de Suecia) ha sido hace dos años, con un nivel 4,3 y localizado a
una profundidad de nueve kilómetros de la corteza terrestre.
(El último en Madrid ha sido hace apenas 10 meses, con un nivel 3,4 a una
profundidad de 10 kilómetros).
*Datos obtenidos de http://es.earthquaketrack.com/dk-17-copenhagen/biggest *
Hace ... años Distancia (km) Richter Profundidad (km)
6 50 4,3 10
29 70 4,4 33
28 70 4,2 33
2 200 4,2 9
11 40 2,5 28
Madrid
10 meses 15 3,4 10

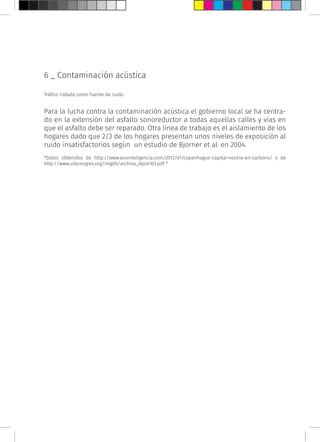

6 _ Contaminación acústica
Tráfico rodado como fuente de ruido
Para la lucha contra la contaminación acústica el gobierno local se ha centra-
do en la extensión del asfalto sonoreductor a todas aquellas calles y vías en
que el asfalto debe ser reparado. Otra línea de trabajo es el aislamiento de los
hogares dado que 2/3 de los hogares presentan unos niveles de exposición al
ruido insatisfactorios según un estudio de Bjorner et al. en 2004.
*Datos obtenidos de http://www.ecointeligencia.com/2012/01/copenhague-capital-neutra-en-carbono/ y de
http://www.uibcongres.org/imgdb/archivo_dpo4163.pdf *

FACHADA
1 _ Principios teóricos
Energías alternativas desde el punto de vista climático
Debido a las circunstancias solares de Copenhague, estudiadas desde un pun-
to de vista climático, nos encontramos que durante el verano se llegan a al-
canzar las 16 horas de luz diaria. Esto nos hace valorar en un primer lugar el
uso de captadores solares como medio de energía alternativa. Sin embargo,
con apenas una cubierta de 225 m2
en el edificio, estos colectores habría que
situarlos en fachada (2160 m2
), lo que estéticamente no es lo que se busca en
una de las caras principales de la torre.
El uso de vidrios fotosensibles solventaría en el problema estético de los co-
lectores, pero nos añadiría otro: las enormes pérdidas térmicas durante la
noche y el invierno que se dan en un muro cortina.
La expresión del Open Building en el exterior del edificio
Dentro del concepto de open building y la personalización máxima del edificio,
surge la idea de traspasar los límites de este y llevar la personalización tam-
bién a la calle. Entonces, ¿cómo podemos mezclar la máxima personalización
con un sistema de vidrios fotosensibles diferente al muro cortina?
La solución que se propone en esta patente es bastante sencilla: utilizando
una solución estructural muy similar a las de las pantallas de vidrio y fabri-
cando en serie módulos de fachada diferentes que se comercialicen como un
mueble más de nuestra vivienda.
La prefabricación como método de simplifación del proceso constructivo
El sistema de prefabricación de módulos de fachada permite, además de un
gran muestrario de soluciones de acabado de fachada, incorporar casi inme-
diatamente las más modernas soluciones de aislamiento, acabados o tecnolo-
gías que nos permitan aprovechar aún más las condiciones climáticas de esta
ciudad. Mediante la prefabricación podemos, además, abaratar los costes de
fabricación de estos módulos, pudiendo así crear una fachada dinámica que el
usuario elige y coloca como si de un cuadro se tratase, generando en la ciudad
un gran collage que va cambiando con el tiempo.
Como todo sistema, puede extrapolarse a otras situaciones climáticas adap-
tando los módulos de fachada a las nuevas necesidades.

FACHADAYou are in >
2 _ Principios constructivos
El propio sistema constructivo como método de personalización
El sistema estructural de la fachada se conforma por montantes y travesaños
que, al modo de un muro cortina, se unen entre sí formando una retícula don-
de se pueden encajar los módulos prefabricados de solución de fachada ele-
gidos por el propio usuario. Tiene un fácil montaje y desmontaje por el interior
gracias a un junquillo desmontable,lo que permite transmitir la personalidad
del interior de cada vivienda a la fachada y, por ende, a la ciudad.
El interior de los montantes y travesaños se aprovecha tanto para romper el
puente térmico, como para almacenar instalaciones y permitir una mínima
ventilación que evite que la habitación sea completamente estanca.
5.36
3.00
3.36
7.10
0.76
3.56
0.36

El sistema produce
474 . 800 kWh anuales
lo que equivaldría a
2 . 374 . 000 horas de
luz producidas por una bomilla de 100W.
3 . 517 . 037 km recorridos
por un coche electrico recargado con esa energía.
318 . 116 kg de CO2
menos de emisiones a la atmósfera.
3 _ Principios energéticos
Energías alternativas desde el punto de vista climático
El sistema de vidrios fotosensibles es capaz de producir una cantidad conside-
rable de kilowatios hora durante todo el año (con una media anual de 1.298,98
kWh/m2
diario, suponiendo que toda la fachada sur fuera vítrea).
Los datos varían mensualmente siendo abril, tanto por la inclinación del sol
como por la duración de los días, uno de los meses con más producción de
energía fotovoltática.
*Los datos han sido obtenidos del calculador de la página web de OnyxSolar y pueden variar según la
personalización de la fachada.*

FACHADAYou are in >
a.
b.
b.
c.
a.
e.
a. galces b. junta de silicona c. marco fijo d. marco móvil e. bisagra f. láminas fijas g láminas móviles h. lámina resistente de módulo

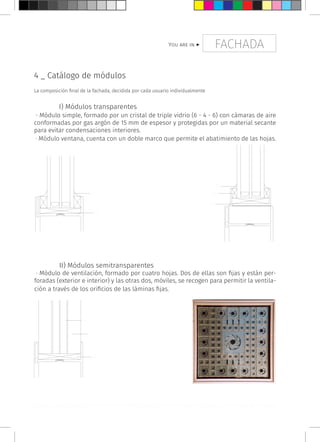

4 _ Catálogo de módulos
La composición final de la fachada, decidida por cada usuario individualmente
I) Módulos transparentes
· Módulo simple, formado por un cristal de triple vidrio (6 - 4 - 6) con cámaras de aire
conformadas por gas argón de 15 mm de espesor y protegidas por un material secante
para evitar condensaciones interiores.
· Módulo ventana, cuenta con un doble marco que permite el abatimiento de las hojas.
II) Módulos semitransparentes
· Módulo de ventilación, formado por cuatro hojas. Dos de ellas son fijas y están per-
foradas (exterior e interior) y las otras dos, móviles, se recogen para permitir la ventila-
ción a través de los orificios de las láminas fijas.
a.
f.
g.
c.
c.
d.

III) Módulos opacos
· Módulo vegetal, formado por un acabado interior de cartón-yeso, una lámina re-
sistente, una plancha de aislante térmico y acústico de poro cerrado, dos láminas de
geotextiles que funcionan como continente de compost para las especies vegetales
trepadoras.
· Módulo de fibrocemento, formado por un acabado interior de cartón-yeso, una lámi-
na resistente, una plancha de aislante térmico y acústico de poro cerrado y la lámina
de acabado exterior de fibrocemento. Esta última lámina de acabado exterior puede
ser de diferentes tonalidades cromáticas y acabados, también a elección del usuario.
c.
c.
h.
m
i.
j.
k
h.
l
i
j
k.
i. lámina resistente de acabado h. aislamiento k. acabado interior l.. acabado vegetal m. acabado de fibrocemento

TERRAZA
1 _ Necesidades
Soleamiento
Debido a las circunstancias solares de Copenhague, los días en invierno son
extremadamente cortos, por lo que conseguir la máxima iluminación en el
interior del edificio es una máxima de proyecto. Para ello, todos los elementos
tienen que ser lo más transparentes posible.
Sistema pasivo de calefacción
Las temperaturas de la ciudad rondan los 4 grados de media anual, por lo que
aprovechar el calor que proviene del Sol es una buena manera de ahorrar en
gastos de calefacción.
Pérdidas de calor nocturnas
La construcción con materiales transparentes lleva asociada el empleo de co-
eficientes de transmitividad bastante altos, por lo que evitar las pérdidas de
calor por convección y reducir el fondo oscuro es otra prioridad en el proyecto.

2 _ Principios teóricos
Efecto invernadero
El calor que recibimos del Sol es una radiación de onda corta capaz de atrave-
sar objetos con cierta transparencia. Este calor produce un aumento de tem-
peratura en los objetos del interior del invernadero que al calentarse emiten
radiación de onda larga, la cual no es capaz de atravesar de nuevo el cristal,
produciendo el famoso efecto invernadero.
Sin embargo, el vidrio es un material con una alta trasmitancia térmica (U=
6,4 W/m2
k para un vidrio simple) y se producen pérdidas por la diferencia de
temperatura entre interior y exterior.

TERRAZAYou are in >

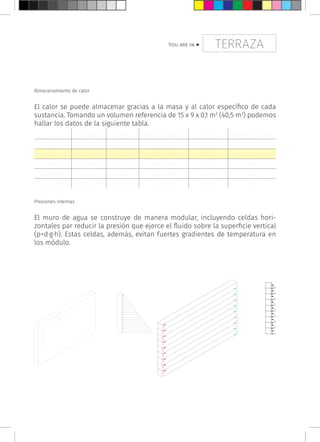

Almacenamiento de calor
El calor se puede almacenar gracias a la masa y al calor específico de cada
sustancia. Tomando un volumen referencia de 15 x 9 x 0,1 m3
(40,5 m3
) podemos
hallar los datos de la siguiente tabla.
Densidad Peso Calor específico Calor Relación con aire
Aire 1,29 kg/m3
52,25 kg 1,012 kJ/kgK 52,89 kJ 1
Agua 1000 kg/m3
40500 kg 4,18 kJ/kgK 169290 kJ 3200
Helio 0,18 kg/m3
7,23 kg 5,19 kJ/kgK 37,55 kJ 0,71
Hidrógeno 0,09 kg/m3
3,64 kg 14,30 kJ/kgK 52,05 kJ 0,98
Amoniaco (L) 681,97 kg/m3
27620 kg 4,7 kJ/kgK 129813 kJ 2455
Presiones internas
El muro de agua se construye de manera modular, incluyendo celdas hori-
zontales par reducir la presión que ejerce el fluido sobre la superficie vertical
(p=d·g·h). Estas celdas, además, evitan fuertes gradientes de temperatura en
los módulo.

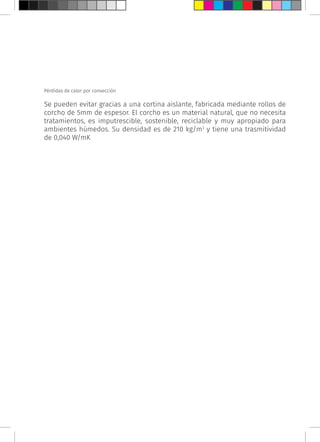

Pérdidas de calor por convección
Se pueden evitar gracias a una cortina aislante, fabricada mediante rollos de
corcho de 5mm de espesor. El corcho es un material natural, que no necesita
tratamientos, es imputrescible, sostenible, reciclable y muy apropiado para
ambientes húmedos. Su densidad es de 210 kg/m3
y tiene una trasmitividad
de 0,040 W/mK

TERRAZAYou are in >
3_ Funcionamiento
Día
Ventilación abierta, la radiación de onda corta ilumina el interior, la radiación
de onda larga caliente el ambiente gracias al efecto invernadero y el muro de
agua almacena energía gracias a su masa y al calor específico del agua. Tam-
bién se almacena energía en los forjados.

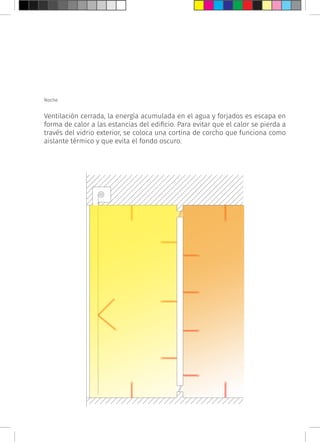

Noche
Ventilación cerrada, la energía acumulada en el agua y forjados es escapa en
forma de calor a las estancias del edificio. Para evitar que el calor se pierda a
través del vidrio exterior, se coloca una cortina de corcho que funciona como
aislante térmico y que evita el fondo oscuro.

GENERAL
Totales
8100 m3
Usos
Biblioteca 2750 m3
(34%)
Espacio deportivo 1900 m3
(23%)
Viviendas 1800 m3
(22%)
Circulaciones 1000 m3
(13%)
Instalaciones y construcción 650 m3
(8%)
Tipos de espacios
Públicos 5500 m3
(68%)
Privados 1950 m3
(24%)
Restringidos 650 m3
(8%)
Vivienda
Viviendas 1800 m3
Célula mínima 36 m3
(2%)
Ocupación mínima 432 m3
(24%)
12 viviendas de 36 m3
Ocupación máxima 1800 m3
(100%)
Viviendas de 36 m3
a 1800 m3

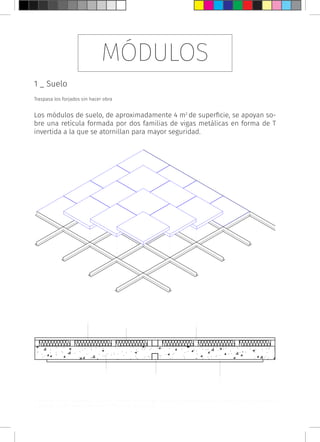

MÓDULOS
1 _ Suelo
Traspasa los forjados sin hacer obra
Los módulos de suelo, de aproximadamente 4 m2
de superficie, se apoyan so-
bre una retícula formada por dos familias de vigas metálicas en forma de T
invertida a la que se atornillan para mayor seguridad.
a. acabado inferior cartón-yeso b. núcleo resistente de hormigón armado c. aislamiento térmico y acústico d. tacos de madera
e. acabado superior madera laminada f. orificio para instalaciones
a.
b.
f.
c. d.
e.

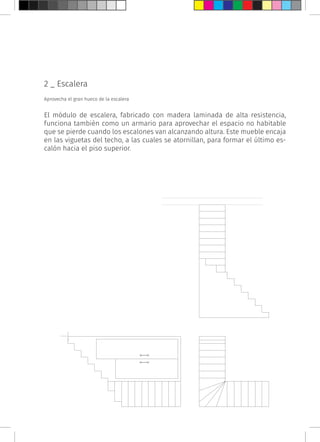

2 _ Escalera
Aprovecha el gran hueco de la escalera
El módulo de escalera, fabricado con madera laminada de alta resistencia,
funciona también como un armario para aprovechar el espacio no habitable
que se pierde cuando los escalones van alcanzando altura. Este mueble encaja
en las viguetas del techo, a las cuales se atornillan, para formar el último es-
calón hacia el piso superior.

PLANTAS

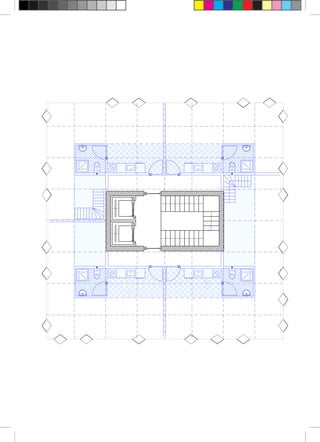

1 _ Viviendas
Escala de la planta 1:125
El usuario interviene en el proyecto diseñando su vivienda sobre el papel,
configurando los baños y cocinas en el anillo reservado para ello. El resto de
la vivienda (salas de estar, habitaciones, zonas de lectura...) se apropiará del
espacio existente en el anillo exterior del edificio, creciendo horizontal y verti-
calmente. El crecimiento vertical es posible gracias a la configuración modular
del suelo, que se apoya sobre un entramado de vigas en forma de T invertida, y
a un mueble-escalera diseñado especialmente para ocupar el espacio de uno
de estos módulos de suelo.
Estas viviendas son también reconfigurables en el tiempo tanto interiormente
como en sus límites. Las viviendas son completamente abiertas en su interior
y los tabiques que separan unas de otras pueden moverse para aumentar o
reducir el tamaño de la vivienda si la situación lo permite (un vecino quiere
vender parte de su propiedad y a otro le interesa comprarla).
Ejemplo de crecimiento de una vivienda según los inquilinos
Una anciana que acoge animales en su casa compra una vivienda
mientras se está realizando el proyecto y acuerda con los arquitectos
que su vivienda tendrá únicamente un piso, con un baño y una cocina
y un poco de espacio para ella.
En la planta de la izquierda, una vivienda como la de este caso sería la noreste.
La anciana fallece y deja como herencia la vivienda a uno de sus hi-
jos y su pareja. Estos tienen la oportunidad y amplían la vivienda en
planta para tener una zona intima para los dos.
En la planta de la izquierda, una vivienda como la de este caso sería la suroeste.
La pareja tiene un hijo y tienen la oportunidad de volver a ampliar la
vivienda, esta vez en vertical. Compran el mueble-escalera y quitan
uno de los forjados modulares del piso de arriba para tener acceso
a la planta superior de la vivienda, donde ubicarán los dormitorios.
En la planta de la izquierda, una vivienda como la de este caso sería la noroeste.
La familia ahora tiene otro bebé. Compran un poco más de espacio en
planta en los dos pisos y crean un nuevo dormitorio, otro baño y una
zona de juegos para los niños.
En la planta de la izquierda, una vivienda como la de este caso sería la sureste.
El hijo mayor se ha ido a vivir con su pareja y la familia decide montar
una pequeño criadero de cerdos en la vivienda. Compran el piso de
abajo y forman un triplex con una zona para la granja, otra para las
zonas de estar y otra para los dormitorios.
En la planta de la izquierda, una vivienda como la de este caso sería la noroeste.

PLANTASYou are in >
2 _ Rocódromo
El espacio deportivo cuenta con un rocódromo fabricado mediante cables de
acero tensados, que pueden cambiar la configuración de sus pendientes me-
diante un sistema de raíles radiales y topes situados en el suelo del forjado
técnico inferior y en el techo del forjado técnico superior. La localización de las
presas (agarraderos), así como la distancia entre ellas también es fácilmente
modificable, pues se agarran a los cables gracias a un sistema de pinza que se
sostiene fuertemente en los cables de acero.
Este espacio deportivo cuenta también con unos baños de acceso público y
una cafetería en su parte baja y espacios comunes en las dos plantas inter-
medias.
Posibles configuraciones de pendientes y separación de las presas y nivel de dificultad de las combinaciones

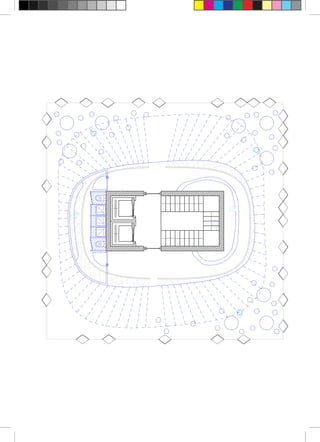

3 _ Biblioteca
La biblioteca es una rampa de losa maciza de hormigón armado empotrada en
el núcleo rígido y en voladizo. Esta rampa tiene diferentes pendientes y zonas
horizontales donde se colocan las estanterías. La disposición de los muebles
y espacios es completamente variable según las necesidades de los espacios.
PLANTASYou are in >

C OPEN BUILDING
Marta García Curieses

A4

Más contenido relacionado

La actualidad más candente

Destacado

Similar a A4

A4
