Este documento proporciona información sobre equipos y accesorios de elevación como eslingas, cadenas, ganchos, grilletes y cáncamos. Explica los diferentes tipos de eslingas de cable de acero y cadena de acero, así como consideraciones sobre su inspección, cuidado y carga máxima de trabajo. También cubre ganchos, grilletes, cáncamos y tablas con sus especificaciones y precauciones de uso.

1. ACCESORIOS Y
EQUIPOS DE ELEVACION

2. ESLINGAS
Las eslingas son accesorios que sirven para levantar,
suspender y transportar cargas.
CLASIFICACION DE LAS ESLINGAS
De Fibra De Cable De Cadena

3. ESLINGAS DE CABLE DE ACERO
Están constituidos por cables de acero, siendo los elementos
base los alambres y el alma (que forma el elemento tensado
de los alambres).
DIAMETRO DEL CABLE

4. ESLINGAS DE CABLE DE ACERO
Tipos de Cables:
• De composición 6x19 + 1 = Para cables de hasta 15 mm. de Ø
• De composición 6x19 + 1 = Para cables de 15 a 30 mm. de Ø
• De composición 6x61 + 1 = Para cables de más de 30 mm. deØ
6x19 + 1
# de Cordones
# de alambres
# de almas
Cordones
Alambre
Alma

5. TERMINALES EN LAS ESLINGAS DE CABLE
OJAL
ANILLA
OJAL
OVALADA
OJAL CON
GUARDACABO
OJAL CON GUARDACABO
Y GANCHOS
ESLINGAS DE CABLE DE ACERO

6. INSPECCION DE CABLES DE ACERO
• Los cables de acero no deben presentar ningún alambre
roto.
• Las conexiones y abrazaderas tampoco deben presentar
signos de daño.
• Los cables no deben presentar aplastamientos en sus
secciones
Falla del cable por fatiga Deterioro del cable
ESLINGAS DE CABLE DE ACERO

7. REDUCCIÓN DE LA CAPACIDAD DE LEVANTE
2000 LIBRAS
TENSIÓN 0 CARGA
1 ½ XCARGA
3XCARGA
6X CARGA
INCREMENTO
FACTOR
CARGA
ÁNGULO
ESLINGA
ESLINGAS DE CABLE DE ACERO

8. REDUCCIÓN DE LA CAPACIDAD DE LEVANTE
1000Kg. 1000Kg. 1000Kg. 1000Kg. 1000Kg. 1000Kg.
1000Kg 500Kg
500Kg
ESLINGAS DE CABLE DE ACERO

9. ESLINGAS DE CABLE DE ACERO
7950
15400
21710
26630
29800
30800
30800
11500
15400
1 ½
38.10
6700
13000
18520
22480
25100
26000
26000
9700
13000
1 3/8
34.90
5600
10800
15220
18600
20800
21600
21600
8050
10800
1 ¼
31.75
4300
8500
11980
14700
16400
17000
17000
6350
8500
1 1/8
28.60
3620
7040
9920
12170
13600
14080
14080
5230
7040
1
23.40
2800
5410
7620
9530
10450
10820
10820
4050
5410
7/8
22.23
2070
4000
5630
6920
7700
8000
8000
3000
4000
¾
19.05
1450
2800
3930
4850
5400
5600
5600
2080
2800
5/8
15.90
1180
2280
3210
3940
4430
4560
4560
1700
2280
9/16
14.30
930
1800
2530
3100
3480
3600
3600
1340
1800
½
12.70
Kg.
Kg.
Kg.
Kg.
Kg.
Kg.
Kg.
Kg.
Kg.
Pulgada
mm.
700
1360
1910
2360
2620
2720
2720
1010
1360
7/16
11.11
490
960
1350
1660
1850
1920
1920
710
960
3/8
9.53
340
650
910
1130
1250
1300
1300
480
650
5/16
7.94
TABLA DE CARGAS LIMITES DE SEGURIDAD PARA ESTROBOS
TIPOS DE ESTROBADURAS
DIAMETRO DE
CABLES

10. ESLINGAS DE CADENA DE ACERO
• Las cadenas son comúnmente usadas por su
fortaleza y habilidad para adaptarse a la forma
de la carga.
• Las eslingas de cadena son la mejor opción para
izar materiales que están muy calientes. Pueden
ser calentados hasta temperaturas de 1000°F

11. CUIDADO DE LAS CADENAS
• Nunca utilice una cadena si no conoce su carga máxima
de trabajo.
• Nunca utilice una cadena cuyos eslabones se encuentren
estirados o doblados y que no tengan una libre
circulación.
• Nunca martille una cadena para enderezar un eslabón o
para forzar al eslabón a regresar a su posición.
• Nunca utilice una cadena que se encuentre corroida,
agrietada, deformada o dañada de cualquier otra manera.
• Nunca utilice una cadena que presente eslabones
desgastados.
ESLINGAS DE CADENA DE ACERO

12. CUIDADO DE LAS CADENAS
Los eslabones
tienden a
estirarse y
cerrarse
Cadena Nueva
Doblada Doblada Torcida
Mida el diametro restante
Desgaste
Desgaste excesivo
Agriatada
ESLINGAS DE CADENA DE ACERO

13. PRECAUCIONES CON LAS CADENAS
• No cruce, anude, enrosque ni tuerza la cadena.
• No arrastre la cadena sobre superficies abrasivas.
• No las arrastre cuando se encuentran debajo de cargas
pesadas.
• No cuelgue una anilla, grillete o un cáncamo en el gancho
de la grúa a menos que cuelgue libremente sobre el arco
del gancho.
• A excepción de la cadena sin fin, nunca ponga los
eslabones de la cadena de modo que actuen libremente
en el gancho de la grúa.
• Nunca suelde una cadena ni los ensamble con pernos.
• No acorte una cadena torciendola alrededor del gancho.
ESLINGAS DE CADENA DE ACERO

14. CARGA MAXIMA DE TRABAJO
ESLINGAS DE CADENA DE ACERO
(Kg.) (Kg.)
(Kg.)

15. Los ganchos se emplean para sujetar las cargas. Existe
una gran variedad de tipos de ganchos, diseñados para
diferentes tipos de aplicaciones.
GANCHOS (hooks)

16. Los Ganchos incorporan marcas frojadas que indican:
Indicadores de deformación
Indicadores de ángulo
GANCHOS (hooks)

17. GANCHOS (hooks)
Limite de carga*
(tons)
Dimensiones (in.)
Carbón Aleación A B C D F G H J K M O P Q T
Indicador de
Deformación
AA
¾ † 1 † 4.42 1.47 3.34 2.83 1.25 .73 .81 .90 .63 .63 .89 2.00 .75 .87 1.50
1 † 1-1/2 † 5.07 1.75 3.81 3.11 1.38 .84 .94 .93 .71 .71 .91 2.24 .91 .98 2.00
1-1/2 † 2 † 5.64 2.13 4.14 3.53 1.50 1.00 1.16 1.00 .88 .88 1.00 2.50 1.13 1.03 3.00
2 † 3 † 6.39 2.41 4.69 3.97 1.63 1.13 1.32 1.13 .94 .94 1.09 2.82 1.25 1.16 2.00
3 † 5 † 7.90 2.94 5.77 4.81 2.00 1.44 1.63 1.47 1.31 1.31 1.36 3.51 1.56 1.53 2.50
5 † 7 † 10.09 3.81 7.37 6.27 2.50 1.81 2.06 1.75 1.66 1.66 1.61 4.52 2.00 1.96 3.00
7-1/2† 11 † 12.43 4.66 9.07 7.45 3.00 2.25 2.63 2.29 1.88 1.63 2.08 5.40 2.44 2.47 4.00
10 † 15 † 13.94 5.38 10.08 8.30 3.25 2.59 2.94 2.50 2.19 1.94 2.27 6.00 2.84 2.62 4.00
15 † 22 † 17.09 6.63 12.53 10.30 4.25 3.00 3.50 3.30 2.69 2.38 3.02 6.63 3.50 2.83 5.00
20 †† 30 †† 19.47 7.00 14.06 13.62 5.00 3.62 4.62 4.00 3.00 -- 3.25 8.78 3.50 3.44 6.50
25 †† 37 †† 24.81 8.50 18.19 14.06 5.38 4.56 5.00 4.25 3.62 -- 3.00 11.38 4.50 3.88 7.00
30 †† 45 †† 27.44 9.31 20.12 15.44 6.00 5.06 5.50 4.75 3.72 -- 3.38 12.63 4.94 4.75 8.00
40 †† 60 †† 32.31 10.75 23.72 18.50 7.00 6.00 6.50 5.75 4.44 -- 4.12 14.81 5.69 5.69 10.00
TABLA DE VALORES
† Nuevo Gancho tipo 320N
†† Gancho Tipo S-320
REFERENCIA - CROSBY

18. Precauciones con los Ganchos
• No utilice un gancho cuya ganganta se halla deformado o
cuya punta halla sido doblada más de 10° con respecto
al plano del cuerpo del gancho.
• Saque fuera de servicio cualquier gancho con rajaduras,
muescas o hendiduras.
• Nunca repare, altere, reconstruya o deforme un gancho
mediante soldadura o calentamiento.
GANCHOS (hooks)

19. Precauciones con los Ganchos
• Nunca cargue un gancho lateralmente, por detrás o en la
punta.
POSTERIOR LATERAL EN LA PUNTA
MALAS PRACTICAS
GANCHOS (hooks)

20. Precauciones con los Ganchos
• Cuando se coloque dos eslingas en
un gancho, asegúrese que el
ángulo de la vertical al lado más
distante no sea mayor de 45° y el
ángulo incluido no exceda los 90°
• Cuando utilice eslingas de cable,
asegúrese de que cuentes con
guardacabos ya que el cable puede
verse dañado.
GANCHOS (hooks)

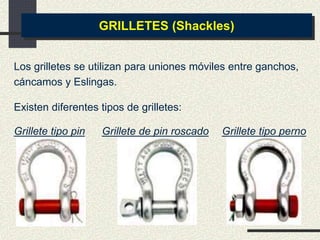

21. Los grilletes se utilizan para uniones móviles entre ganchos,
cáncamos y Eslingas.
GRILLETES (Shackles)
Grillete tipo pin Grillete de pin roscado Grillete tipo perno
Existen diferentes tipos de grilletes:

22. La mayoría de grilletes están provistos de marcas que indican el
máximo ángulo de aplicación de carga. Los indicadores de ángulo
están forjados en el arco del grillete a 45° de la vertical. Estas
marcas son utilizadas para obtener el ángulo aproximado de dos
eslingas o el ángulo de una eslinga, para aplicar una reducción
del límite máximo de carga.
Recuerde que el pin debe estar en contacto con el gancho.
GRILLETES (Shackles)
GRADOS
GRADOS
ALINEADO
INCORRECTO CORRECTO
INCORRECTO

23. Nunca exceda el ángulo incluido de 120°. Use solamente
grilletes del tipo perno o de pin roscado. Grilletes cargados
con dos eslingas con un ángulo comprendido de 120°
pueden ser utilizados en su carga límite máxima.
Nunca cambio el reemplace el pin original por cualquier
perno.
GRILLETES (Shackles)
CARGA
120° MAX

24. Los Cáncamos son empleados para sujetarse en agujeros
roscados y/o pasantes en la carga para poder izarla desde
ese punto
CANCAMOS (EYEBOLTS)
CANCAMO REGULAR
CON TUERCA
CANCAMO CON BASE
CON TUERCA
CANCAMO PARA
MAQUINARIA

25. Nunca use un cáncamo que
que tenga el vastago doblado
CANCAMOS (EYEBOLTS)
Enrosque el cáncamo
completamente para un
correcto asentamiento.
Siempre apoye el
cáncamo con base sobre
la superficie (use
arandelas en lo posible.
RECOMENDACIONES

26. EQUIPOS Y ACCESORIOS DE ELEVACION
CARGA MAXIMA DE TRABAJO
• Cuando se utiliza una eslinga en
forma vertical entonces el esfuerzo
de la eslinga debe ser igual al peso
de la carga.
• Cuando se trabaja con dos
eslingas verticales entonces el
esfuerzo de cada eslinga es la
mitad del peso de la carga.

27. EQUIPOS Y ACCESORIOS DE ELEVACION
CARGA MAXIMA DE TRABAJO
• Cuando se trabaja con una eslinga en
forma de estrangulamiento para una
carga redonda, entonces la carga
máxima de trabajo de la eslinga
disminuye en 25 %.
Carga Máxima de Trabajo (CMT)
CMT de la eslinga = 1000 Kg.
Peso que puede ser levantado = 750 Kg

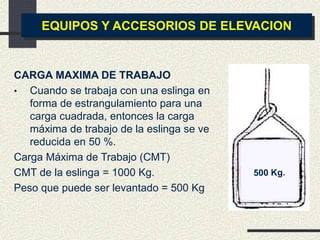

28. EQUIPOS Y ACCESORIOS DE ELEVACION
CARGA MAXIMA DE TRABAJO
• Cuando se trabaja con una eslinga en
forma de estrangulamiento para una
carga cuadrada, entonces la carga
máxima de trabajo de la eslinga se ve
reducida en 50 %.
Carga Máxima de Trabajo (CMT)
CMT de la eslinga = 1000 Kg.
Peso que puede ser levantado = 500 Kg

29. EQUIPOS Y ACCESORIOS DE ELEVACION
CAPACIDAD MAXIMA DE TRABAJO
• Cuando se trabaja con una eslinga en
forma de U, y si el ángulo que se
forma es mayor de 30°, entonces la
máxima carga de trabajo de la eslinga
no varía.
Carga Máxima de Trabajo (CMT)
CMT de la eslinga = 1000 Kg.
Peso que puede ser levantado = 500 Kg

30. REGLAS BASICAS PARA LEVANTAR
CARGAS CON ESLINGAS
• Si necesita levantar una carga
con dos eslingas utilizando un
gancho, nunca debe exceder el
ángulo máximo recomendado.
• No olvide de utilizar guantes
cuando trabaje con eslingas.
• Aléjese sus manos y dedos de
la carga cuando está siendo
elevada o transportado.
• Lleve la carga lo más cerca del
suelo y compruebe que la
carga esta asegurada
correctamente.

31. ESLINGAS DE FIBRA SINTETICA
Pueden ser de Nylon, Dacron y Polyester
• Facilidad en el manipuleo
• Se ajusta al contorno de la carga y la sujeta con un
agarre ajustado y evita el resbalamiento.
• No dañan superficies altamente pulidas o delicadas
• Pueden absorber impactos grandes sin dañarse
• No se oxidan.
EQUIPOS Y ACCESORIOS DE ELEVACION

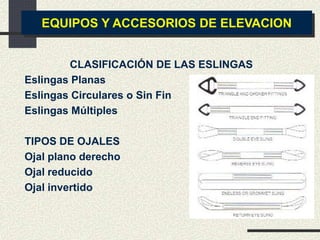

32. CLASIFICACIÓN DE LAS ESLINGAS
Eslingas Planas
Eslingas Circulares o Sin Fin
Eslingas Múltiples
TIPOS DE OJALES
Ojal plano derecho
Ojal reducido
Ojal invertido
EQUIPOS Y ACCESORIOS DE ELEVACION

33. TABLA DE CAPACIDADES Y CODIGO DE COLOR
Tipo Cesta
Multi-
Ahorcado
Código
de Color
Carga
Directa
Tipo
Ahorcado
0° 30° 60° 90° 120° 60° 90°
Violeta 1.0 0.8 2.0 1.9 1.7 1.4 1.0 1.4 1.1
Verde 2.0 1.6 4.0 3.8 3.4 2.8 2.0 2.8 2.2
Amarillo 3.0 2.4 6.0 5.7 5.1 4.2 3.0 4.2 3.3
Naranja 4.0 3.2 8.0 7.6 6.8 5.6 4.0 5.6 4.4
Rojo 5.0 4.0 10.0 9.5 8.5 7.0 5.0 7.0 5.5
Marrón 6.0 4.8 12.0 11.4 10.2 8.4 6.0 8.4 6.6
Azul 8.0 6.4 16.0 15.2 13.6 11.2 8.0 11.2 8.8
Olivo 10.0 8.0 20.0 19.0 17.0 14.0 10.0 14.0 11.0
Naranja 15.0 12.0 30.0 28.5 25.5 21.0 15.0 21.0 16.5
Naranja 20.0 16.0 40.0 38.0 34.0 28.0 20.0 28.0 22.0
Naranja 25.0 20.0 50.0 47.5 42.5 35.0 25.0 35.0 27.5
Naranja 30.0 24.0 60.0 57.0 51.0 42.0 30.0 42.0 33.0
EQUIPOS Y ACCESORIOS DE ELEVACION

34. TABLA DE CAPACIDADES Y CODIGO DE COLOR
Tipo Cesta Multi-Ahorcado
Código
Colores
Carga
Directa
Tipo
ahorcado
0° 30° 60° 90° 120° 60° 90°
CAPA SIMPLE
Violeta 1.0 0.8 2.0 1.9 1.7 1.4 1.0 1.4 1.1
Blanco 1.5 1.2 3.0 2.8 2.5 2.1 1.5 2.1 1.6
Verde 2.0 1.6 4.0 3.8 3.4 2.8 2.0 2.8 2.2
Amarill 3.0 2.4 6.0 5.7 5.1 4.2 3.0 4.2 3.3
Naranja 4.0 3.2 8.0 7.6 6.8 5.6 4.0 5.6 4.4
Marrón 6.0 4.8 11.4 11.4 10.2 8.4 6.0 8.4 6.6
CAPA DOBLE
Verde 2.0 1.6 3.8 3.8 3.4 2.8 2.0 2.8 2.2
Amarill 3.0 2.4 5.7 5.7 5.1 4.2 3.0 4.2 3.3
Naranja 4.0 3.2 7.6 7.6 6.8 5.6 4.0 5.6 4.4
Marrón 6.0 4.8 11.4 11.4 10.2 8.4 10.2 8.4 6.6
Azul 8.0 6.4 15.2 15.2 13.6 11.2 8.0 11.2 8.8
Plomo 12.0 9.6 22.8 22.8 20.4 16.8 12.0 16.8 13.2
* Valores expresados en toneladas
EQUIPOS Y ACCESORIOS DE ELEVACION

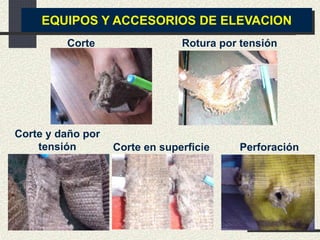

35. Corte Rotura por tensión
Corte y daño por
tensión
EQUIPOS Y ACCESORIOS DE ELEVACION
Corte en superficie Perforación

36. Izaje incorrecto Uso de Fajas en mal estado
EQUIPOS Y ACCESORIOS DE ELEVACION
Incorrecto Correcto
